آموزش تعمیر گیرنده دیجیتال Print

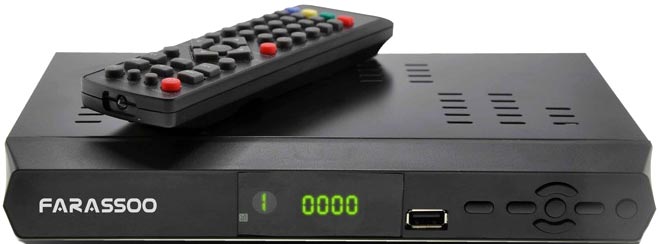

دستگاه گیرنده دیجیتال نوعی رسیور تصاویر تلویزیونی بصورت دیجیتال میباشد و امروزه برای اکثر منازل و ادارات استفاده میشود. البته تلویزیونهای جدید دارای تکنولوژی گیرنده دیجیتال هستند و لازم به خرید این دستگاه نمیباشد. آموزش تعمیرات گیرنده دیجیتال با توجه به درخواست بازار و فروش زیاد این محصول برای تعمیرکاران صوتی و تصویری الزامی است.

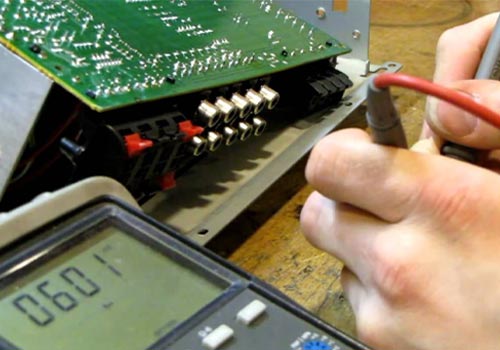

آموزش تعمیرات گیرنده دیجیتال (رسیور) شامل عیب یابی برد تغذیه و مدار پردازشگر و خروجی های تصویر میباشد.

آموزش تعمیر گیرنده دیجیتال

سرفصلهای آموزشی تعمیرات گیرنده دیجیتال:

  • معرفی انواع گیرنده های دیجیتال DVB-t
  • تفاوت فرکانس های دیجیتال و آنالوگ
  • بلوک دیاگرام انواع ست تاپ باکس
  • آموزش الکترونیک SMD شامل قطعه شناسی بردهای گیرنده دیجیتال
  • نقشه خوانی گیرنده دیجیتال های تلویزیون رومیزی
  • عیب یابی مدار گیرنده دیجیتال
  • اشکالات متداول و قلقهای تعمیرات روی بردهای رسیور
  • ایپرام و فلش انواع گیرنده های دیجیتال DVB-t
  • طریقه آپدیت کردن گیرنده دیجیتال
  • برنامه ریزی و فلش کردن آی سی

دقایق اولیه در جلسه اول آشنایی با دیجیتال

از مزایای استاندارد DVB-T نسبت به سیستم پخش تلویزیونی زمینی آنالوگ می توان به قابلیت دریافت تصاویر تلویزیونی در هنگام حرکت گیرنده (مجهز به Doppler Corrector) اشاره نمود. همچنین در تلویزیون آنالوگ برای پخش یک برنامه تلویزیونی SD نیاز به پهنای باند فرکانسی معادل MHz8 میباشد. جالب توجه است که در صورت استفاده از کدینگ H.264 برای فشرده سازی تصاویر میتوان تا 8 برنامه تلویزیونی SD را در همان پهنای باند MHz 8 ارسال نمود. لذا میتوان تعداد حداکثر برنامه‌های تلویزیونی قابل ارسال در باندهای UHF و VHF را به میزان قابل توجهی افزایش داد. به منظور دریافت تصاویر ارسال شده به روش دیجیتال توسط تلویزیون‌های آنالوگ مرسوم از دستگاهی به نام DVBT استفاده میشود.

منظور  از پخش دیجیتال در ایران پخش با سیستم DVB-T است. امروزه روشهای مختلفی برای پخش دیحیتال وجود دارد . روش سنتی آنالوگ چند سالی است که به سمت منسوخ شدن پیش می رود. پخش دیجیتال یا Digital Video Broadcasting را اصطلاحا DVB میگویند که روشهای بسیار متنوعی دارد.

آموزش تعمیر گیرنده دیجیتال آموزش تعمیر ستاپ باکس آموزش تعمیر ستاب باکس

آموزش پخش دیجیتال با کابل DVB-C | cable

 دی وی بی – سی ، این روش پر هزینه است ، برنامه ها به صورت فایل تا روزها و ماهها روی سرور سرویس دهنده ضبط میشود و در نتیجه بیننده هر برنامه را در هر زمان دلخواه ، انتخاب و نگاه میکند . این روش در دهه های آینده به مرور جایگزین همه روشها میشود و روشهای بی سیم فقط برای وسایل همراه مثل PMP به قول عوام  MP4 و موبایلها باقی خواهد ماند.

آموزش DVB-S satellite

دی وی بی – اس ،  این روش در حال حاضر در دنیا بسیار محبوب و رایج است. در ایران DVB-T جایگزین بعدی سیستم فعلی است چراکه DVB-S علاوه براینکه نیازمند دیش بر بالای بام است ، تنظیمش باید توسط فردی متخصص انجام شود .

آموزش (DVB-T (Terrestrial

دی وی بی – تی ، سیستم پخش تلویزیون دیجیتال زمینی به مرور جایگزین سیستم پخش زمینی فعلی خواهد شد که باید همه جای کشور فرستنده ها و تجهیزاتش نصب شود، این سیستم هم اکنون در اغلب شهرهای ایران نصب شده و به صورت پخش آزمایشی قرار دارد، استانداردهایش توسط کشورهای اروپایی تصویب شده و در خاورمیانه و اروپا رواج یافته است. در حال حاضر بیش از 30 کشور در دنیا از آن بهره می برند، در سالهای آینده نسخه جدید DVB-T به نام DVB-T2 که 50% پهنای باند بالاتری (کانالهای بیشتر یا باکیفیت تر) را برای پخش فراهم میکند امکان پخش کانالهای HD به صورت گسترده را  فراهم می کنند و کم کم جایگزین DVB-T خواهند شد که در آن زمان سیستم آنالوگ کاملا منسوخ شده است.

تفاوت کیفیت در آنالوگ و دیجیتال

برای استفاده از DVB-T در تلویزیون چه باید کرد؟

در تلویزیون دیجیتال، تصاویر تلویزیونی به شکل بیت های اطلاعات در آمده و از طریق فرستنده دیجیتال ارسال می گردد. برای اینکه این تصاویر به شکل قابل نمایش بر روی تلویزیون منازل شما دربیاید ، لازم است یک دستگاه مبدل نظیر رسیور ماهواره در کنار تلویزیون اضافه شود تا سیگنالهای دیجیتال را دریافت کرده و آنها را به دستگاه تلویزیون منتقل نماید. اصطلاحاً به این دستگاه، گیرنده سیگنال دیجیتال، مبدل یا ست تاپ باکس گفته می شود. در سیستم دیجیتال، علاوه بر استاندارد فشرده سازی و پهنای باند ،  کیفیت صدا و تصویر از سیستم آنالوگ بهتر می شود و صدا و سیما نیز قادر خواهد بود تعداد شبکه های بیشتری در اختیار بینندگان قرار دهد.

مزایای تلویزیون دیجیتال چيست؟

سیستم دیجیتال، تجربه ای جدید در عرصه تماشای تلویزیون بوجود می آورد. چرا که علاوه بر ایجاد امکان ارائه شبکه های تلویزیونی بیشتر، کیفیت صدا و تصویر نیز بهبود می یابد. در حال حاضر صدا و سیما در ارائه شبکه های تلویزیونی بیشتر محدودیتهایی دارد که با سیستم دیجیتال این محدودیت ها تاحدی مرتفع شده است . برخی از مزایای تلویزیون دیجیتال عبارتند از:

  • امکان ارائه تعداد شبکه های بیشتر
  • کیفیت صداو تصویر بالاتر نسبت به آنالوگ
  • امکان ارائه اطلاعات اضافی کنار تصویر
  • راهنمای الکترونیکی برنامه ها
  • رادیو همراه با تلویزیون
  • ارائه خدمات ویژه نابینایان و ناشنوایان

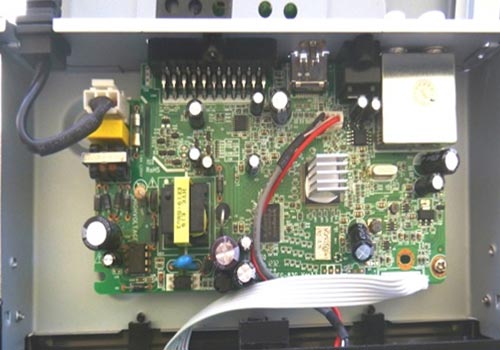

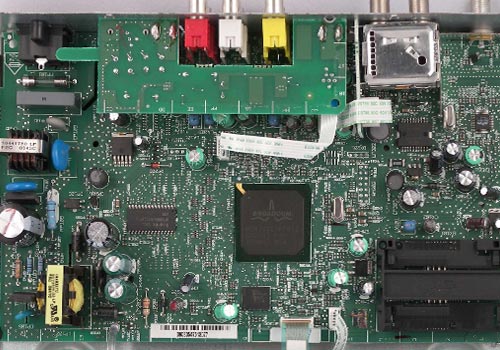

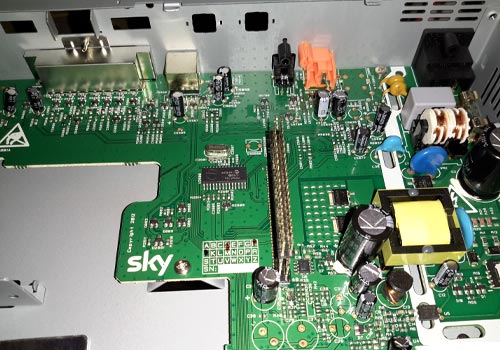

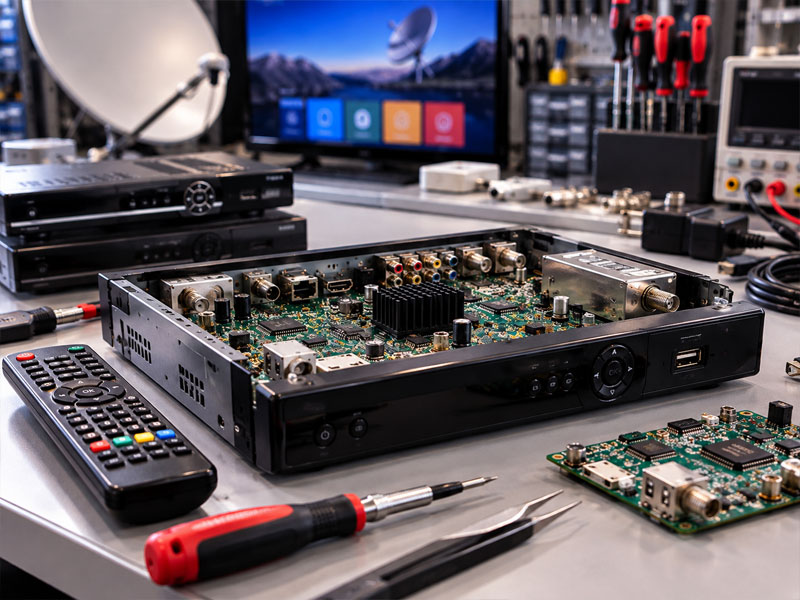

بخش های سخت افزاری ​ست تاپ باکس از قسمت های زیر تشکيل شده است که اجزاي هر کدام عبارتند از:
  1. منبع تغذيه
  2. تيونر
  3. پردازشگر مرکزي
  4. دمودلاتور
  5. حافظه
  6. پردازشگر تصوير
  7. اتصال دهنده ها و اينترفيس ها
نحوه عملکرد بهترین دستگاه گیرنده دیجیتال تلویزیون

اطلاعات دريافت شده توسط اينترفيسها به رشته هاي ديتاي ويدئو يا مولتي مديا تبديل شده، سپس بايد دمودله و رمز گشايي شوند. بعد از عمليات رمزگشايي رشتههاي ديتا به سمت قلب عمليات پردازش، يعني کدگشاي صدا وتصوير MPEG-4  و سيستم پردازشگر مرکزي حرکت ميکنند. تصوير به بلوک گرافيک و درنهايت صدا وتصوير به بلوک خروجي مي روند.

آموزش دی وی بی تی DTV
ست تاپ باکس به عنوان يک گيرنده براي سيگنالهاي پخش همگاني زميني گیرنده ديجيتال است. اين ست تاپ باکسها شامل يک يا چند ميکروپروسسور براي راه اندازي سيستم عامل (به طور مثالWindows CE يا Linux) و تجزيه تحليل رشتههاي انتقال MPEG و نيز داراي RAM و چيپهايي براي کدگشايي صدا و ساير پردازش ها ميباشند.

آموزش در حوزه تلويزيون کابلی
در سيستم هاي کابلی، پخش همگاني تلويزيون از طريق کابل کواکسيال يا فيبر نوري به خانه ها ارسال مي شود. در آينده نزديک سيستم هاي XDSL قادر خواهند بود اين سرويس ها را از طريق کابل دو سيمه تلفن معمولي ارائه دهند. STB ها در اين سيستم مانند يک گيرنده دیجیتال کابلي عمل مي کنند.
تفاوت آشکار بين ست تاپ باکس ها از قسمت اينتر فيس به بعد يعني بخش تيونر است. علت آن روش هاي مدولاسيون متفاوتي  است که در سيستم هاي مختلف استفاده مي شود. مثلا در سيستم ماهواره از مدولاسيون QPSK و در سيستم کابلي از مدولاسيون QAM و در سيستم زميني از مدولاسيون OFDM استفاده مي شود.

ويژگی های STB

  • کنترل از راه دور
  • اينترفيس هاي با سرعت بالا
  • داراي 2 تيونر
  • پوشش دادن تمام فرمت هاي رسانه ای
  • قابليت ارتباط با پهناي باند بالا
  • مديريت مصرف انرژی
  • به روز رساني نرم افزاري آسان
  • نمايش تله تکست
  • ساير تنظيمات سفارشی

در پخش گیرنده ديجيتال با توجه به تغييرات عمده نسبت به سيستم تلويزيوني آنالوگ، امكان سازگاري به نحوي كه گفته شد وجود نداشت و براي دريافت گیرنده ديجيتال بايد از دستگاههاي گيرنده تلويزيون زميني ديجيتال (DVB-T) در كنار يكديگر تلويزيوني فعلي استفاده نمود.

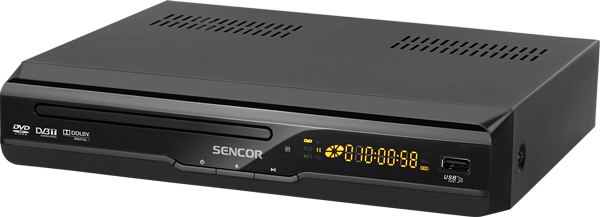

با توجه به اينكه كاربر گيرنده DVB-T، عموم مردم با سطوح آشنايي مختلف خواهند بود لازم است نحوه نصب و تنظيمات و منوهاي مربوطه حتي‌الامكان ساده باشد.گيرنده (DVB-T STB) DVB-T که از این به بعد از آن بعنوان ست تاپ باکس نام می بریم، دستگاهي است كه سيگنال گیرنده ديجيتال را از طريق آنتن دريافت نموده و صدا و تصوير (و داده) را از آن استخراج مي‌نمايد. صدا و تصوير استخراج شده توسط گيرنده‌هاي تلويزيوني عادي قابل نمايش است.

ورودي و خروجيهاي اصلي گيرنده بشرح زير است:

الف- ورودي آنتن: سيگنال گیرنده دیجیتال از طريق كابلي كه به آنتن روي بام يا آنتن روي تلويزيوني متصل است به ست تاپ باکس داده مي‌شود. كانكتور ورودي آنتن گيرنده ( پورت RF IN) معمولاً مشابه ورودي آنتن تلويزيون است و از همان كانكتور مي‌توان استفاده نمود. معمولاً تيونر گيرنده‌هاي ديجيتال يك خروجي آنتن (loop through) یا (RF Pass Through) دارند كه مي‌توان از آن برای دریافت شبکه های آنالوگ، استفاده نمود. در این حالت، باید كابل آنتن هوايي را از اين طريق به تلويزيون عادي و يا هر دستگاه ديگر وصل نمود.

ب- خروجي صدا و تصوير:صدا و تصوير خروجي، با پردازش سيگنال گیرنده ديجيتال استخراج مي‌گرددكه بايد به ورودي صدا و تصوير A/V تلويزيون وصل گردد. ( پورت زرد برای تصویر، سفید و قرمز برای صدا)ممکن است تصويرشامل سيگنال تله‌تكست هم باشد. بنابراين مانند تلويزيونهاي آنالوگ، دستگاه تلويزيون مي‌تواند صفحات تله‌تكست را از سیگنال تصویر دیجیتال استخراج نمايد.بعضي از ست تاپ باکسها علاوه بر خروجي صدا و تصوير آنالوگ، صدا و تصوير را به فرمتهاي ديگر نظير تصوير Component، S-Video، HDMI يا Spdif (براي صدا) خروجي مي‌دهند كه در صورت پشتيباني توسط دستگاه تلويزيون، مي‌توان به جاي خروجي تصوير و صداي آنالوگ، از اين خروجيها استفاده نمود كه نسبتاً كيفيت شنيداري و بصري بالاتري دارند.

ج- خروجي RF: در بعضي از ست تاپ باکسها ، صدا و تصوير می تواند به فرمت RF و به شکل قابل دريافت توسط تلويزيونهاي آنالوگ تبديل شود. كاربرد خروجي RF مذكور وقتي است كه كاربر از دستگاه تلويزيوني استفاده مي‌كند كه مدل قديمي بوده و ورودي صدا و تصوير A/V نداشته باشد. شیوه نصب و راه اندازی با توجه به محدوده وسيع مخاطبان گيرنده DVB-T، نحوه نصب و راه‌اندازي آن تا حد ممكن سهل و آسان طراحي شده است. اساسا باید آنتن به ست تاپ باکس و از ست تاپ باکس به تلویزیون متصل شود. اغلب آنتن ها دارای کابل کواکسیال هستند که باید آن را به ست تاپ باکس متصل نمایید. لازم به ذكر است با توجه به تنوع ست تاپ باکس های DVB-T، طراحي منوهاي هركدام متفاوت است و در صورت برخورد با مشكل در پيدا كردن منوي تنظيمات دستگاه، از راهنماي دستگاه مي‌توان استفاده نمود. با انتخاب گزينه Scan خودكار، دستگاه كل باند فركانسي تلويزيوني (UHF و VHF) را جستجو نموده و سيگنالهاي دیجیتال زمینی قابل دريافت را يافته و شبكه‌هاي تلويزيوني و راديويي موجود در آنها را استخراج نموده و ليست مي‌نمايد و عموماً در دو دسته شبكه‌هاي تلويزيوني و شبكه‌هاي راديويي ذخيره مي‌نمايد. تغيير شبكه با استفاده از كليدهاي جهتي روي كنترل از راه دور يا كليدهاي + يا - (بسته به مدل) قابل انجام است.
