آموزش تعمیرات لباسشویی Print

با پیشرفت تکنولوژی تجهیزات الکترونیکی جدید برای شستشو وارد بازار شده است. ماشین لباسشویی با تکنولوژی بردهای دیجیتال و مکانیک پیشرفته بسیار توانمند عمل کرده که البته این دستگاه شامل خرابی های زیادی در حین عملکرد دارد. آموزش تعمیرات لباسشویی در کارگاههای کامتک با تعمیرکار مجرب این بخش تدریس میشود.

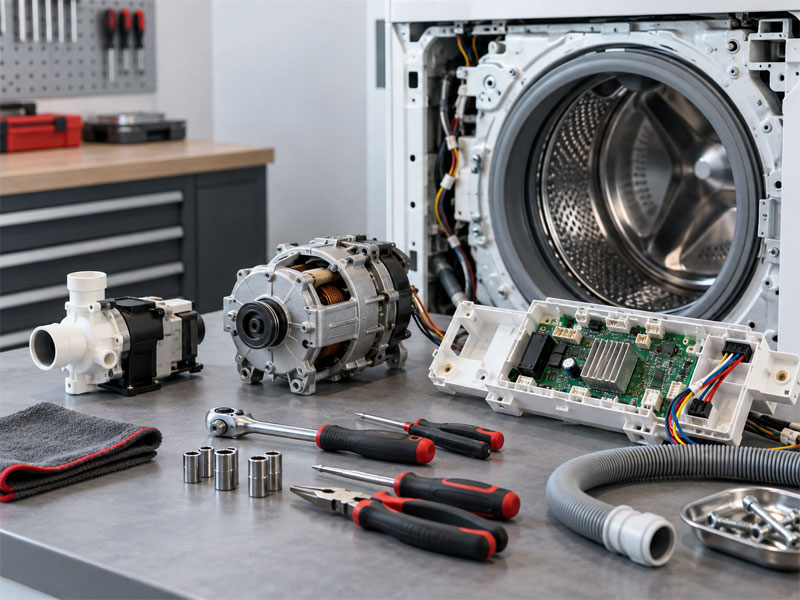

آموزش تعمیرات لباسشویی شامل آموزش تعمیرات مکانیک،‌موتور و آموزش تعمیر برد لباسشویی است

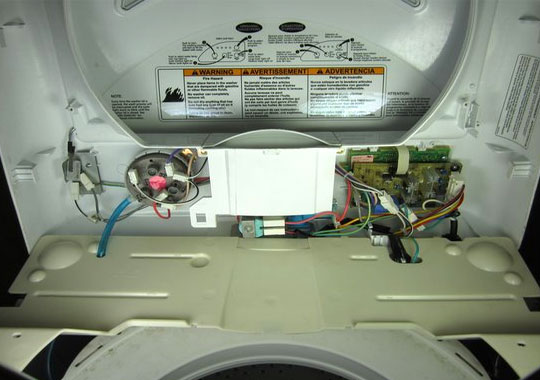

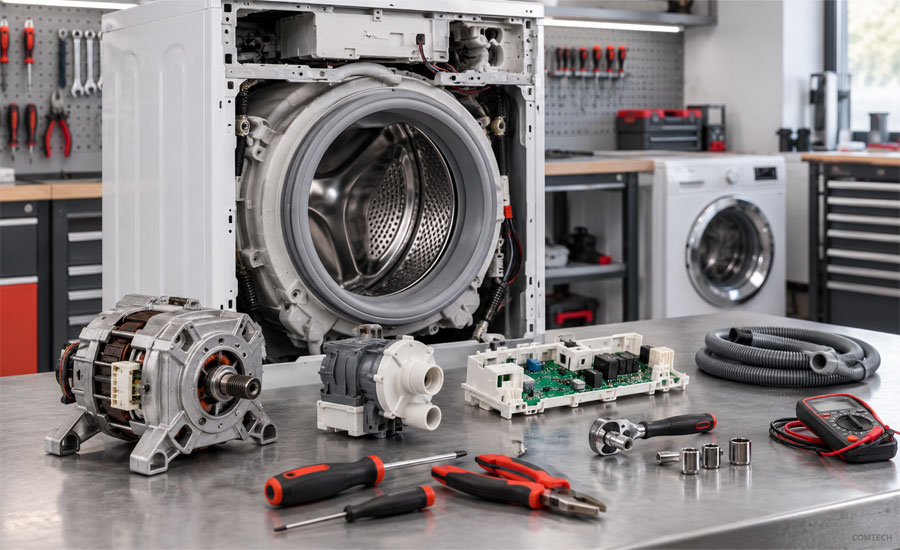

آموزش تعمیرات لباسشویی

سرفصل های آموزش تعمیرات لباسشویی اتوماتیک

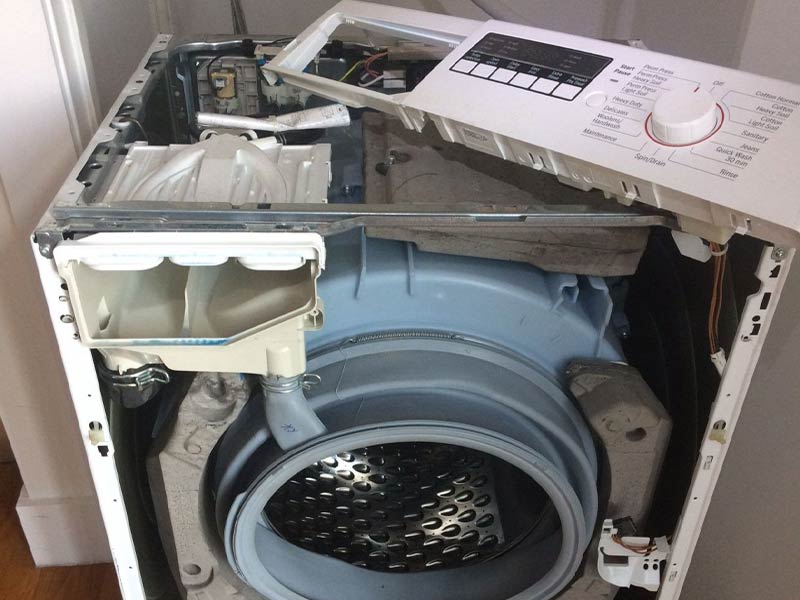

  • آموزش شناخت اجزای تشکیل دهنده لباسشویی

لباسشويي هاي اتوماتيك در مدل هاي متفاوت طراحي مي شوند كه از آن جمله مي توان به ماشين تمام اتوماتيك كه مخزن آن روي محور افقي سوار است و به آن مدل يوغي  گفته مي شود و همچنين ماشيني كه مخزن آن روي محور عمودي قرار گرفته و به آن نوع چرخان عمودي  گفته مي شود اشاره كرد. با اين حال لباسشويي هاي اتوماتيك داراي اجزا، الكتريكي مكانيكي تقريبا مشابه مانند لباسشویی های آاگ، بوش، آریستون، ایندزیت، کنوود و انواع دیگر لباسشویی های اروپایی و ایرانی و ...

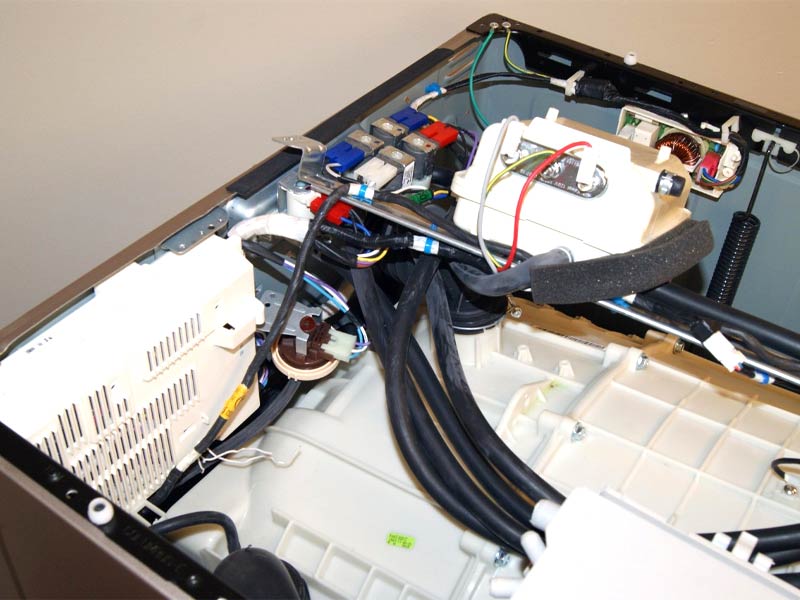

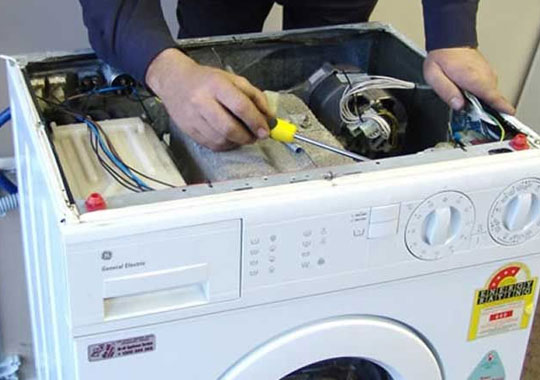

  • آموزش اجزای الکتریکی لباسشویی تمام اتومات

دو شاخه: وظيفه دو شاخه انتقال انرژي الكتريكي از پريز به كابل رابط ماشين و در نهايت ، ساير قسمت هاي الكتريكي ماشين است. در هنگام تعويض دو شاخه به جريان نامي دو شاخه جديد توجه نماييد. معمولا" دو شاخه هايي كه جريانشان كمتر از 16 آمپر است جهت استفاده در ماشين لباسشويي مناسب نيستند.

كابل رابط: از آنجا كه جريان مصرفي ماشين بالاست، توصيه مي شود كابل 5/2×2 و يا حد اقل 5/1×2 مورد استفاده قرار گيرد.

ترمينال: به منظور ايجاد اتصالاتي مطمئن و هم چنين عايق بودن اين اتصالات از بدنه مورد استفاده قرار مي گيرد در ماشين لباسشويي معمولا" از ترمينال هاي پلاستيكي و يا كائوچويي استفاده مي كنند. محل قرار گيري ترمينال ، قسمتي از بدنه لباسشویی است كه با پيچ و مهره در جاي خود مستقر مي شود.

كليد on/off لباسشویی : كليد هاي بكار رفته در لباسشويي دو كنتاكت و يا چهار كنتاكت هستند. در نوع دو كنتاكت ، نول مستقيما به همه مصرف كننده هاي مدار رسيده و فاز پس از كليد وارد مدار مي شود بنابراين دو كنتاكت كليد، يكي فاز ورودي و ديگري فاز خروجي است.در نوع چهار كنتاكت هم فاز و هم نول وارد كليد شده و با حركت محور تايمر بطرف بيرون، كليد بسته شده و فاز و نول وارد مدار لباسشويي مي شوند. روش تست کلید با اهم متر و اشکالاتی که برای آن بوجود میآید در کلاس تعمیر لباسشویی توضیح داده میشود.

لامپ خبر روی لباسشویی: جهت اطلاع مصرف كننده از ورود برق به ماشين از چراغ خبر كه يك لامپ 220 ولتي است استفاده مي شود.

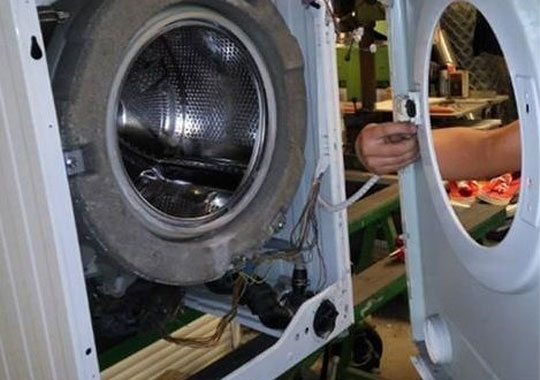

  • آموزش تعمیر و شناخت ميكروسوئيچ لباسشویی:

این قطعه برای احتیاط در باز و بسته شدن درب لباسشویی است که در دوره آموزش تعمیرات لباسشویی اشکالات مرتبط و نحوه تست میکروسوییچ لباسشویی را آموزش میدهیم.تعمیرگاه لباسشویی

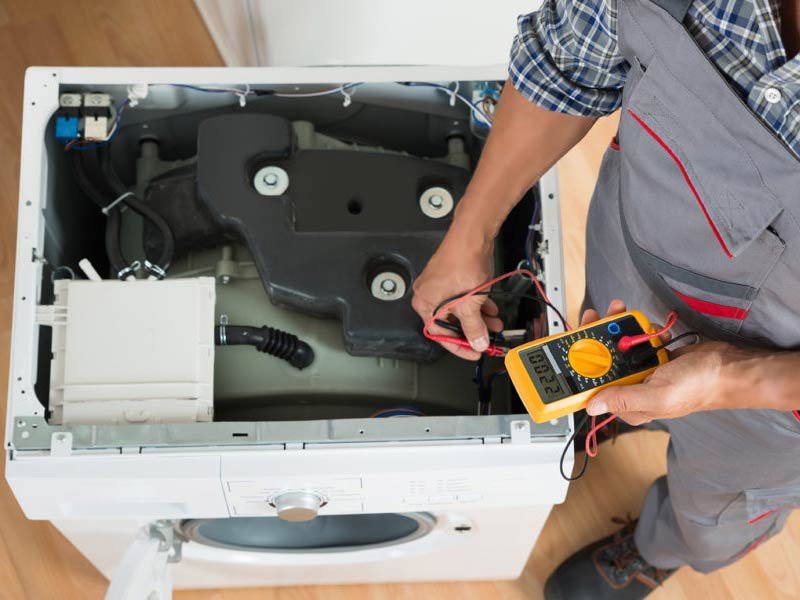

اگر با بسته شدن كامل درب ، عقربه اهم متر منحرف شود ميكروسوئيچ سالم است در غير اين صورت يا عيب از ميكروسوئيچ است يا ميكروسوئيچ سالم بوده اما از محل استقرار خود خارج شده و يا درب بطور واقعي بسته نمي شود كه معمولا" عيب آخر مربوط به خراب شدن لاستيك دور درب است. در صورت خراب بودن ميكروسوئيچ آن را پس از باز نمودن قسمت جانبي لاستيك دور درب ( طرف قفل درب ) از بدنه جدا نموده و در صورت امكان تعمير نماييد.

  • آموزش المنت (گرمكن یا هيتر دستگاه) لباسشویی:

ساختمان المنت، ابتدا سيم كرم نيكل يا كرم آلمينيوم درون پودر چيني يا سراميك نسوز قرار گرفته و سپس جهت ممانعت از نفوذ آب و رطوبت آن را درون يك محافظ فولادي قرار مي دهند. المنت درون ديگ فرعي قرار مي گيرد و در توان هاي مختلف ساخته شده و استفاده مي شود . آب بندي المنت بوسيله لاستيك محافظش صورت مي گيرد از اينرو هرگز نبايد المنت را در حاليكه درون ديگ آبي وجود ندارد به برق متصل نمود. براي تست المنت استفاده از لامپ سري ، اهم متر يا اتصال چند ثانيه اي مستقيم به برق توصيه مي شود.

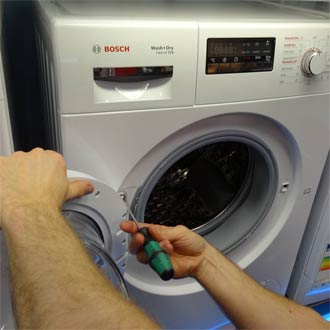

  • آموزش تعمیر قفل مغناطيسي درب:

پس از روشن شدن ماشين (البته مشروط به بسته شدن كامل درب) يك رله مغناطيسي زبانه درب را در اختيار گرفته و به هيچ وجه درب ماشين باز نمي شود . در صورت اعمال نيروي بيش از حد دستگيره قفل درب خواهد شكست. درب زماني باز مي شود كه اولا" برق ماشين قطع شود (تايمرخاموش شود) ثانيا حداقل مدت ۲ دقيقه از خاموش شدن دستگاه بگذرد تا آثار مغناطيسي درون قفل مغناطيسي كاهش يافته و زبانه قفل درب رها شود.

  • ترموستات يا هيتر استارت ماشین لباسشویی:

از آنجا كه جريان مصرفي هيتر بالاست و توسط تايمر مرتبا" در حال قطع و وصل است ، اين احتمال مي رود كه بر اثر كار زياد و مداوم ، سطح كنتاكت هاي تايمر مربوط به هيتر فرسوده شده و به يكديگر جوش داده شوند. در اين صورت هيتر در تمام مدت كار ماشين كه گاها" به 3 ساعت و نيم نيز مي رسد در مدار خواهد بود رسيدن دماي آب به نقطه جوش علاوه بر البسه داخل ماشين، رابط هاي پلاستيكي و شلينگ ها را نيز فرسوده مي سازد. از اينرو استفاده از هيتر استات (ترموستات) اجتناب ناپذير است.

  • آموزش تعمیر و تعویض پلاتین های داخلی

این بخش در دوره آموزش تعمیرات لباسشویی در جلسات میانی بهمراه قطعات دیگر بطور مفصل آموزش داده میشود. همکارانی که قادر به گذراندن دوره ها بصورت حضوری نیستند میتوانند جزوه ها و مطالب ما را بصورت غیر حضوری دریافت کنند.

  • شناخت تيغه هاي فلزي غير هم جنس (تيغه هاي بي متالي)

  • آموزش تعویض صفحه منعكس كننده حرارت

تعمیر فيش هاي ارتباطي بطور مثال در بعضي از لباسشويي ها مانند زانوسی ترموستات از نوع گازي است كه در رابطه با ساختمان آن و نحوه عملكردش مفصلا در مبحث ترموستات و تعمیر آب گرمكن برقی آموزش داده میشود.

  • آموزش عملكرد شير الكتريكي در انواع لباسشویی:

در حالت عادي فنر پشت اهرم ، اهرم آهني را بطرف جلو رانده و لاستيك سر اهرم، سوراخ وسط شيطانك را مسدود مي سازد . با وصل برق و ايجاد مغناطيس توسط سيم پيچ شير الكتريكي، اهرم به طرف داخل جذب شده و فنر را فشرده مي سازد. با حركت اهرم به طرف عقب، لاستيك سر اهرم از سوراخ وسط شيطانك جدا شده و شيطانك مجال تنفس مي يابد. فشار آب، هواي بين شيلنگ و شيطانك را از مجراي تنفسي به عقب رانده و آب جاري مي شود. پس از رسيدن آب به سقف مورد نظر، توسط فرمان هيدرواستات ، برق شير الكتريكي قطع شده و با تضعيف ميدان مغناطيسي سيم پيچ، فنر جمع شده اهرم  بطرف جلو رانده شده و در نتيجه مجراي تنفسي شيطانك مجددا" بسته مي شود و از ورود آب به داخل ماشين ممانعت بعمل مي آيد.

عيوب شير الكتريكي ممكن است مكانيكي و يا الكتريكي باشد. در مبحث مكانيكي ، خرابي فنر، خوردگي لاستيك سر اهرم،پاره شدن لاستيك دور شيطانك ، مسدود شدن فيلتر بر اثر جرم و شن ريزه هاي موجود در آب شهر عملكرد صحيح شير الكتريكي را مختل مي سازد. كه میتوان با جدا نمودن قسمت هاي مختلف شير ، مورد معيوب را شناسايي و نسبت به رفع عيب اقدام نمود.

در قسمت الكتريكي يا بوبين مي سوزد كه توسط تست با اهم متر (R×1k ) مشخص مي شود و يا به شير الكتريكي برق نمي رسد. در اين صورت هميشه قبل از آنكه عيب از ناحيه شير الكتريكي تصور شود ، برق دو سر بوبين را اندازه گيري نماييد.

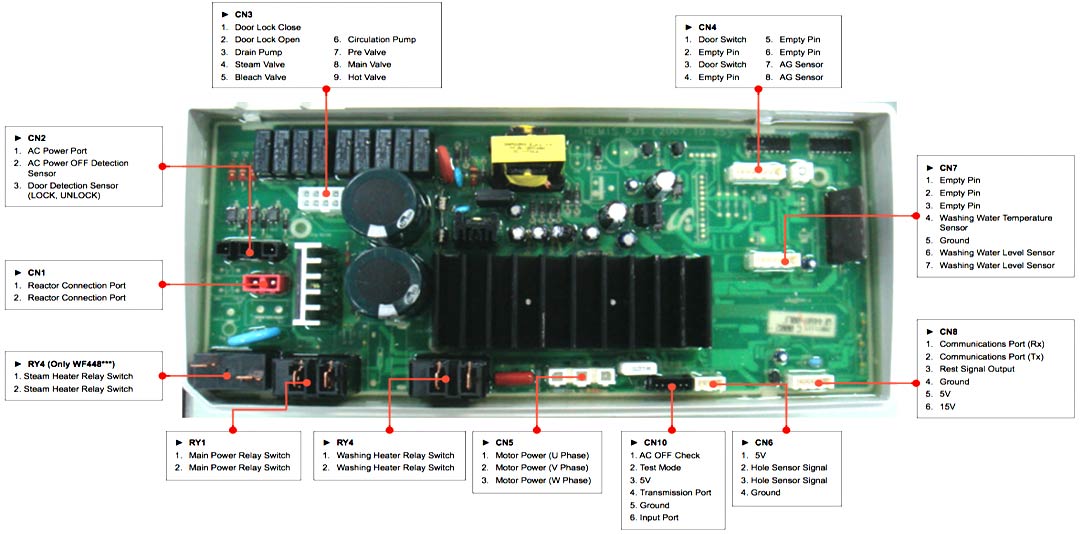

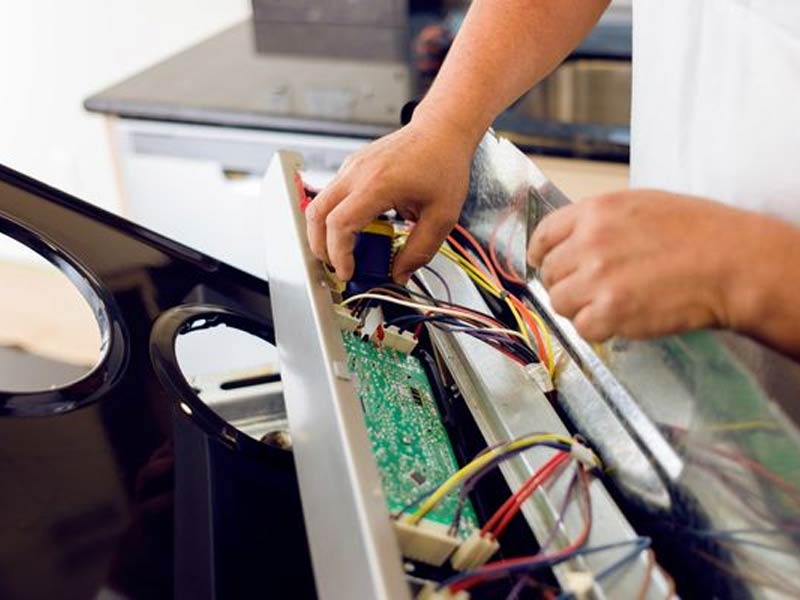

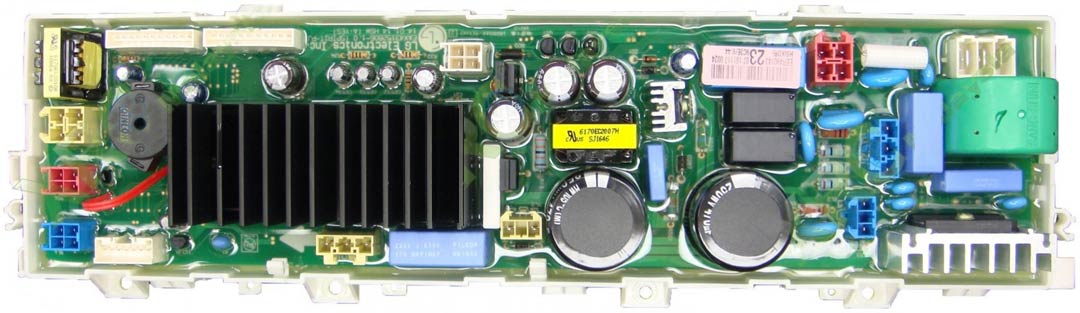

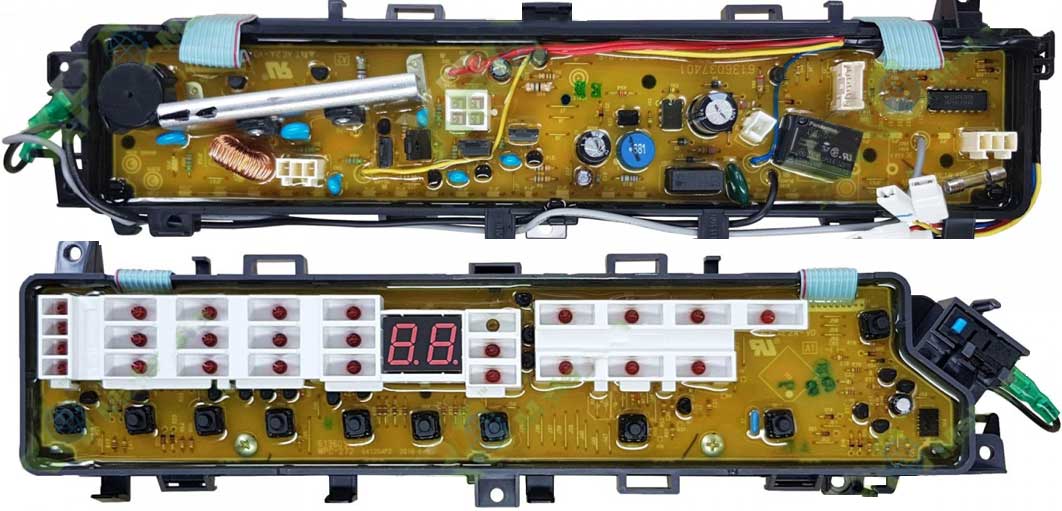

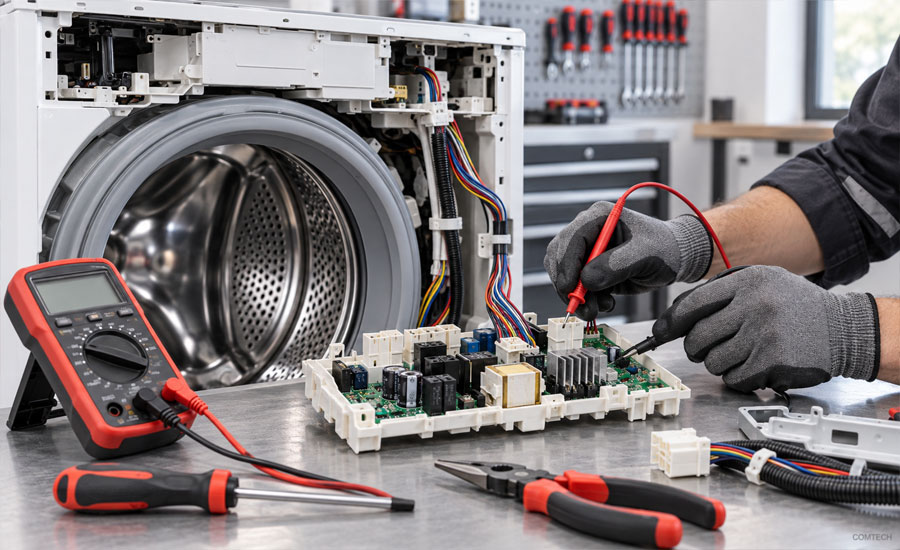

تعمیر برد لباسشویی آموزش تعمیر برد لباس شویی

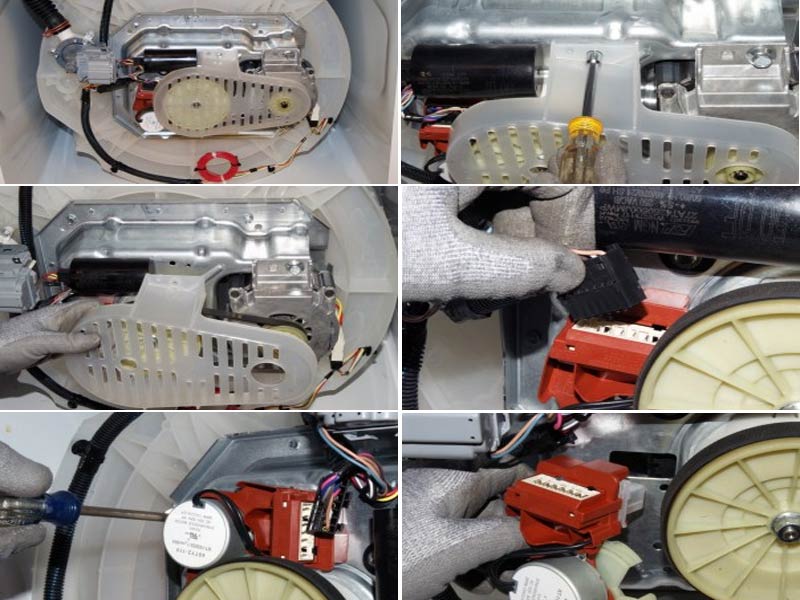

  • شناخت عملکرد تايمر (برنامه ريز دستگاه):

تايمر در واقع به عنوان مغز فرمان دهنده ماشين لباسشویی عمل مي كند و پس از گرفتن فرمان شروع، ساير اعمال از قبيل آب گيري، گرم نمودن آب، عملكرد دور تند و كند موتور با فرمان تايمر انجام مي شود. در حال حاضر تايمر هاي موجود به دو شكل الكترونيكي و الكترومكانيكي به بازار ارائه مي شوند. در نوع الكترونيكي فرمان هاي مختلف به قطعات الكتريكي مانند هيتر، واتر پمپ، الكترو موتور و شير الكتريكي توسط قطعات الكترونيكي مانند ترانزيستور، تريستور و IC صورت مي گيرد و از آنجا كه ابعاد اين قطعات به مراتب كوچكتر از چرخ دنده هاي زائده داراست ابعاد تايمر هاي الكترونيكي بسيار كوچك تر از تايمر هاي مكانيكي است. تايمر هاي الكترونيكي بصورت كتابي ساخته مي شوند.

تايمر هاي الكترومكانيكي يا بصورت خلاصه مكانيكي، با حركت محور اصلي كه توسط يك موتور كوچك مي چرخد عمل مي كند.بر روي اين محور يك چرخ دنده بزرگ ( توپي تايمر ) با زائده هاي فراوان وجود دارد كه در حال چرخش محور ، زائده هاي توپي با كنتاكت هاي مختلف برخورد نموده و در بعضي موارد ، ارتباطي بر قرار و يا قطع مي سازد. بخش های تايمر الكترومكانيكي که در کلاس تعمیر لباسشویی توضیح داده خواهد شد.

آموزش اجزای لباسشویی

 موتور تايمر ، چرخ دنده ها ، صفحه هاي پلاتين ، اهرم متغير برنامه ، كليد قطع و وصل لباسشویی، بدنه يا قاب پلاستيكي موتور تايمر

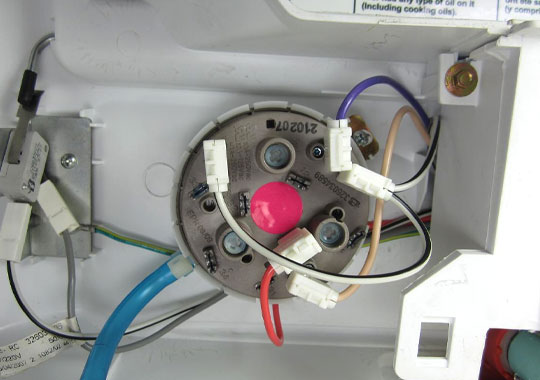

  • آموزش تعمیر هيدرواستات (اتومات) در انواع لباسشویی :

اين وسيله تنظيم كننده آب ورودي به ماشين است و ناگفته پيداست كه اگر دچار مشكلي شود يكي از اساسي ترين اعمال ماشين انجام نخواهد شد. قطعات هيدرواستات شامل قابه يا بدنه مخصوص، صفحه لاستيكي (ديافراگم ) ، كنتاكت هاي قطع و وصل داخلي  ، لوله ورودي هوا ، كنتاكت هاي اتصال برق می باشد.

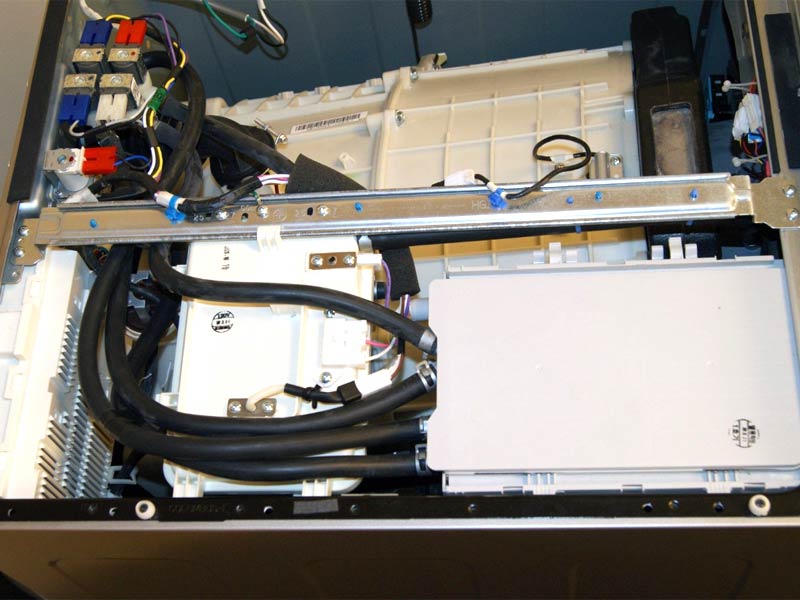

  • آموزش تعمیر واتر پمپ

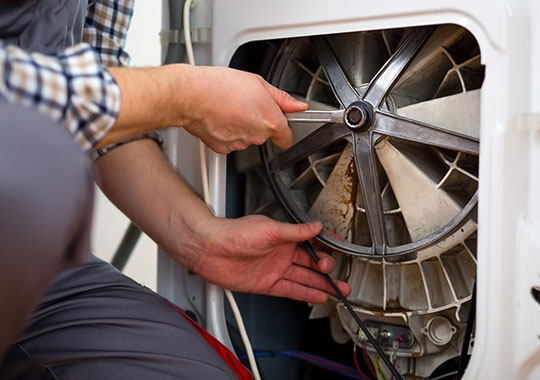

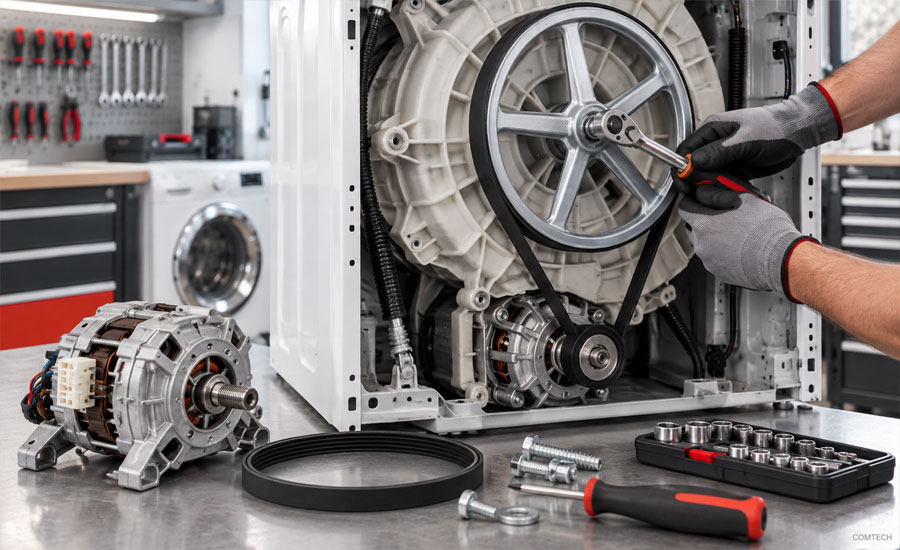

  • آموزش تعمیر موتور شستشو در مدلهای دیجیتال لباسشویی

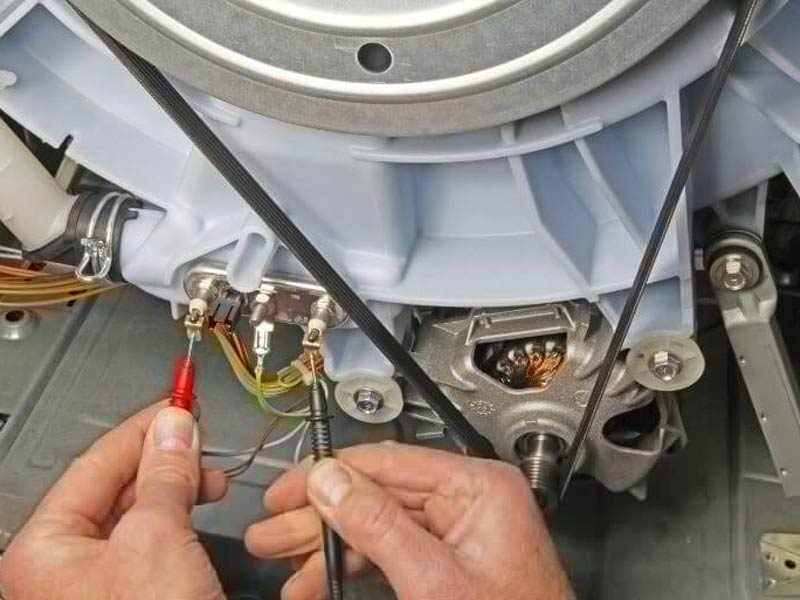

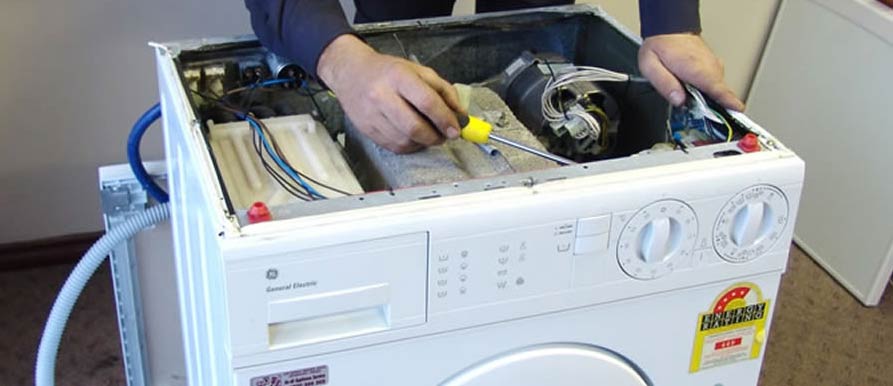

  • آموزش تعمیر الکتریکی موتور لباسشویی

  • آموزش تعمیر کاپاسیتور روی برد و اجزای لباسشویی

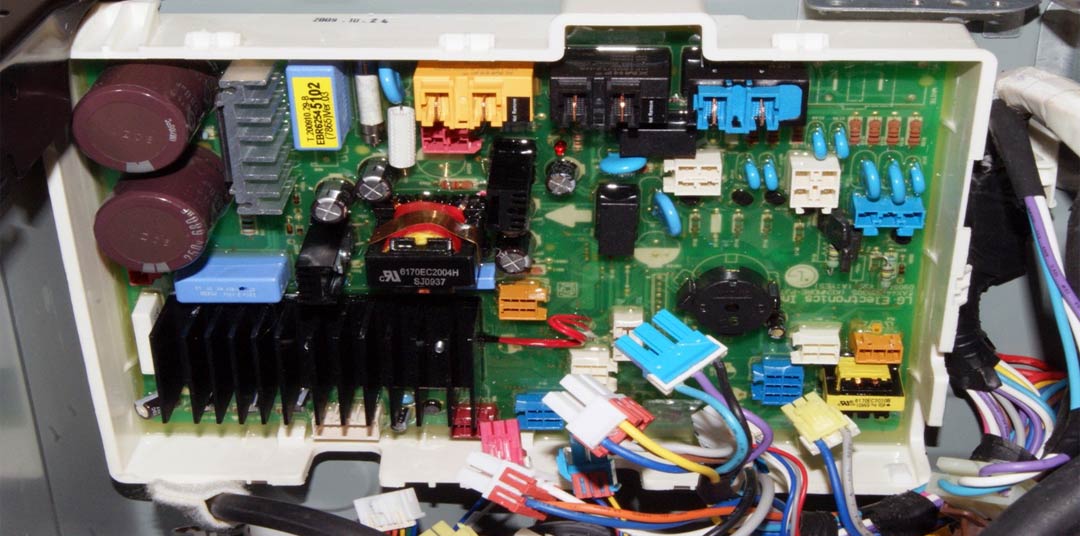

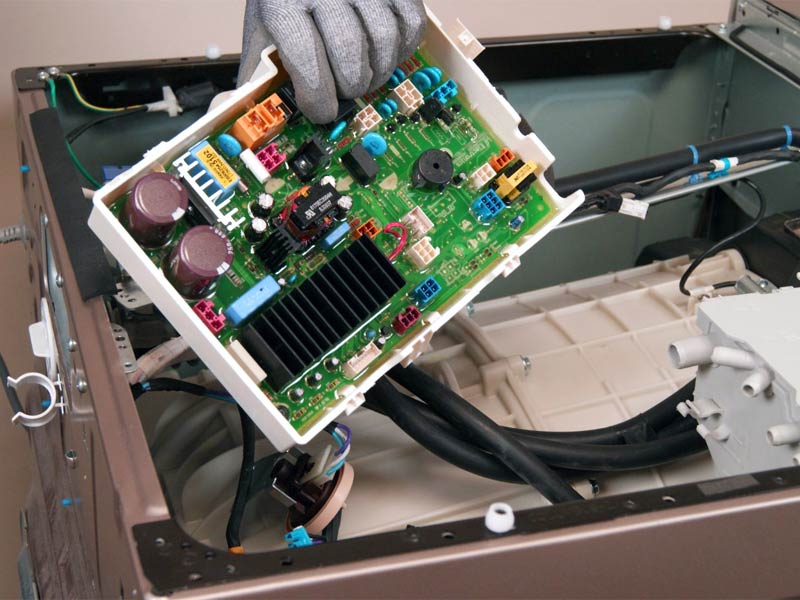

تعمیرات لباسشویی تعمیر برد لباسشویی
بخشی از توضیحاتی که در کلاس تعمیر لباسشویی گفته میشود

چگونگي عملكرد هيدرو استاتهمانطور که میدانیم برق ورودي از ترمينال وارد كليد تايمر شده و فاز پس از تايمر به ميكروسوئيچ رفته و سپس به هيدرواستات مي رسد. هيدرواستات مانند يك كليد تبديل داراي 3 كنتاكت است. فاز وارد كنتاكت مشترك شده و چون يكي از دو كنتاكت ديگر در حالت عادي به كنتاكت مشترك متصل است،از طريق آن به شير الكتريكي مي رسد. نول هم پس از كليد تايمر به همه مصرف كننده ها داده مي شود . به اين ترتيب با روشن شدن ماشين،شير الكتريكي نول خود را از كليد تايمر و فاز خود را از هيدرواستات دريافت داشته و همانگونه كه در مبحث شير الكتريكي ذكر شده بوبين آن ، اهرم را جذب نموده و با كنار رفتن لاستيك شيطانك آب از شير الكتريكي عبور نموده و وارد جاپودري شده و پس از حل نمودن پودر به مخزن فرعي مي ريزد.

معمولا" از قسمت تحتاني مخزن فرعي شيلنگي باريك به لوله ورودي هواي هيدرواستات بسته شده است. در اكثر ماشين ها اين شيلنگ از ورودي پمپ تخليه گرفته شده و همانگونه كه در شكل ديده مي شود سطح آب در شيلنگ تخليه، مخزن فرعي و شيلنگ هواي هيدرواستات در يك سطح بالا مي آيد. هواي شيلنگ هيدرواستات مرتبا" فشرده تر مي شود (با بالا آمدن سطح آب ) تا بدانجا كه قادر مي شود پرده ديافراگم را به طرف بالا براند.

با بالا رفتن پرده ديافراگم ارتباط كنتاكت مشترك با كنتاكت مربوط به شير الكتريكي قطع شده و اين ارتباط بين كنتاكت مشترك با كنتاكتي كه به موتور تايمر مرتبط است بر قرار مي شود . به اين ترتيب عمل آبگيري متوقف شده و موتور تايمر شروع بكار خواهد نمود با چرخش موتور تايمر محور اصلي و توپي متصله به آن خواهند چرخيد و ساير مراحل شستشو به ترتيب انجام مي شود بر روي بدنه هيدرواستات پيچ مخصوصي وجود دارد كه جهت تنظيم مقدار آب ورودي به ماشين است در واقع اين پيچ قدرت فنر پشت پرده ديافراگم را تضعيف يا تقويت مي كند از اينرو متخصصين پس از ساخت و تنظيم هيدرواستات بر روي آن لاك مي ريزند تا به اين ترتيب حساسيت موضوع را بيان كنند.

علاوه بر نوع سه فيشه، هيدرواستات هاي  5  و 6 فيشه نيز وجود دارد . در اين ماشين ها علاوه بر ورود آب به ماشين به عنوان مرحله آغازين عمليات شستشو، افعال ديگري نيز صورت مي گيرد. مثلا" در ماشين فيلكو، همزمان با ورود آب به ماشين دور كند نيز آغاز بكار مي كند تا لباس ها كاملا" درون آب خيس شوند و پس از رسيدن آب به سقف مورد نظر در مرحله دوم عملكرد هيدرواستات دور كند قطع شده و هيتر روشن مي شود.سازندگان ، ديگر اشكال مختلفي را از هيدرواستات هاي  5 يا 6 فيشه به سليقه و ابتكار خود بكار گرفته اند.تعمیر لباسشویی

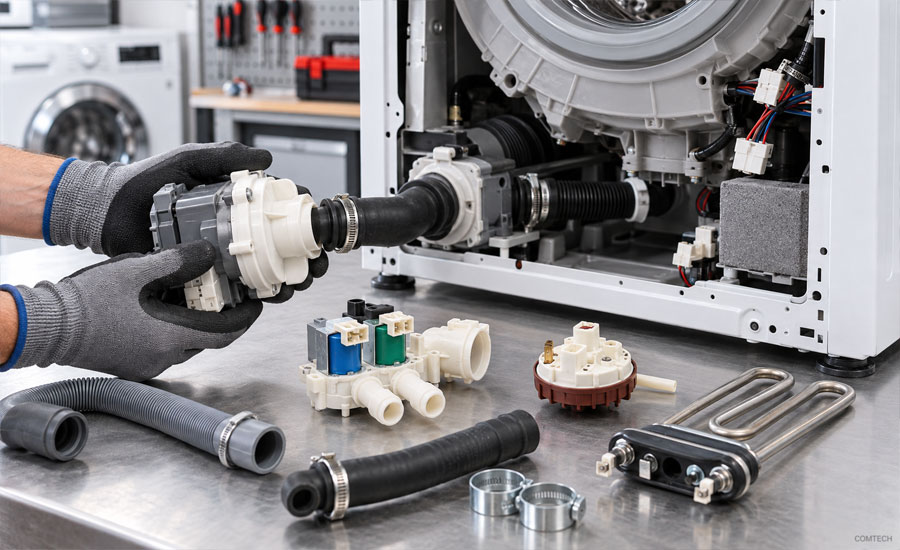

واتر پمپ (پمپ تخليه آب): در هر مرحله ، پس از شستشو و قبل از ورود آب مجدد به ماشين ، لازم است آب كثيف از ماشين خارج و به فاضلاب ريخته شود . اين عمل توسط واتر پمپ انجام مي گيرد. واتر پمپ از دو قسمت الكتريكي و مكانيكي تشكيل شده . قسمت الكتريكي آن يك موتور با توان كم و معمولا" از نوع قطب چاكدار است. به صورت خلاصه مي توان گفت موتور الكتريكي واتر پمپ از قسمت هاي زير تشكيل شده است:

1- بوبين يا سيم پيچ       2- هسته آهني با سيم پيچ هاي قطب و كلاف هاي اتصال كوتاه شده        3- روتور         4- پروانه خنك كننده موتور

پس از اتصال برق ( توسط تايمر ) به پمپ تخليه روتور به حركت در آمده و پروانه مكنده آب را به گردش در خواهد آورد . اين پروانه آب را از مخزن فرعي ماشين مكيده و به درون شيلنگ تخليه هدايت مي كند. قسمت هاي مكانيكي واتر پمپ عبارتند از :

1- لوله ورودي آب به پمپ         2- لوله مخصوص تخليه         3- لوله مخصوص شيلنگ هواي هيدرواستات ( در بعضي از واتر پمپ ها)

4- پروانه اصلي (مكش)              5- بدنه پمپ آب              6- صفحه مونتاژ پمپ به بدنه

در پایان دوره آموزش تعمیر لباسشویی کارآموزان میتوانند تعمیر ماشین لباسشویی سامسونگ، عیب یابی ماشین لباسشویی، تعمیر ماشین لباسشویی ال جی، تعمیر ماشین لباسشویی بوش، هیدروستات ماشین لباسشویی، تایمر ماشین لباسشویی، تعمیر ماشین لباسشویی حایر، عیب یابی ماشین لباسشویی، هیدروستات ماشین لباسشویی، تعمیر لباسشویی دوقلو، تایمر ماشین لباسشویی و تعمیرات ماشین لباسشویی ارج را براحتی انجام دهند.

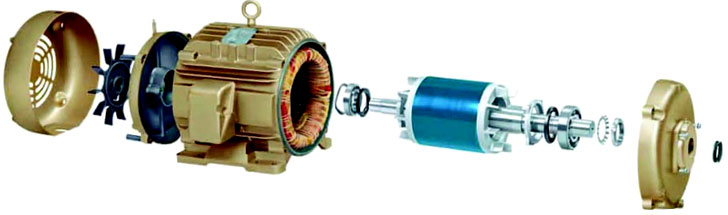

موتور دو دور: جهت شستشوي كامل لباس در ماشين لباسشويي نياز است كه مخزن اصلي (مخزني كه لباس ها درونش قرار داده مي شود ) مرتبا" بطرف چپ و راست بچرخد تا لباس هاي خيس مداوما" جابجا شوند. اين وظيفه را دور كند لباسشويي بر عهده دارد. دور كند در واقع از دو سيم پيچ با اهم هاي مساوي تشكيل شده است. پس از پايان شستشو، دور تند ماشين و پمپ تخليه بكار افتاده و بر اثر چرخش سريع مخزن آب لباس ها بر اثر نيروي گريز از مركز از طريق سوراخ هاي مخزن اصلي به مخزن فرعي و توسط پروانه مكنده پمپ تخليه بطرف فاضلاب هدايت مي شوند. دور تند ماشين لباسشويي از يك سيم پيچ اصلي و يك سيم پيچ فرعي و خازن راه انداز، تشكيل شده است.

همانگونه كه در مبحث موتور هاي الكتريكي به عيب يابي موتور هاي آسنكرون پرداختيم . به هنگام بروز مشكل لازم است با دقت فراوان به رفع آن اقدام شود.آموزش تعمیر لباسشویی

از آنجا كه دور كند ، زمان بيشتري نسبت به دور تند فعال است معمولا" زودتر آسيب مي بيند و در اكثر موارد مي توان كلاف هاي دور كند را تعويض نمود بي آنكه نيازي به تعويض سيم پيچ هاي دور تند باشد اما در بعضي موارد آنقدر آسيب ديدگي دور كند جدي است كه دور تند نيز در امان نبوده و آسيب مي بيند از اينرو مي بايست كل سيم بندي ماشين تعويض شود.

محافظ الكتريكي موتور: جهت حفاظت موتور در برابر عبور جريان زياد و يا حفاظت موتور در مقابل ازدياد گرماي داخلي محفظه آن و يا مواردي مانند گريپاژ شدن محور درام و يا باز شدن بست پولي ها و...از محافظ الكتريكي موتور يا به عبارت ديگر فيوز اورلود استفاده مي شود. محل قرار كيري اين قطعه محافظ ، سرب با نول مشترك سيم پيچ هاي كند و تند است وبراي آن كه اورلود علاوه بر كنترل جريان موتور، بر گرماي محيط داخل موتور نيز تسلط داشته باشد آن را بر روي سيم پيچ هاي داخل استاتور قرار مي دهند.   اورلود از اجزاء زير تشكيل شده است:

1 - بدنه فلزي دو تكه                         2 - تيغه هاي بي متالي                        3 - صفحه منعكس كننده حرارت

اورلود را با جريان هاي نامي مختلف توليد و به بازار ارائه مي كنند از اينرو در تعويض اورلود به جريان نامي آن دقت نماييد. براي تست اورلود ساده ترين روش آنست كه اتصال اوليه كنتاكت هاي اورلود خارج شده از موتور را تست نموده سپس شعله كبريت را در فاصله يك سانتيمتري آن قرار دهيد پس از چند ثانيه عمل مي كند و عقربه اهم متر به طرف بي نهايت باز مي گردد. پس از سرد شدن تيغه هاي داخل اورلود، اتصال به صورت خودكار تكرار مي شود.

خازن ( كاپاسيتور): در ماشين هاي لباسشويي بندرت از خازن هاي اصلاح ضريب قدرت استفاده مي شود و در واقع به عنوان راه انداز دور هاي كند و تند مورد استفاده قرار مي گيرند. بعضي از موتور ها بگونه اي طراحي شده اند كه دور هاي تند و كند جهت راه اندازي به خازني با ظرفيت مساوي نياز دارند. (مثل ماشين لباسشویی آزمايش). ولي در بعضي ماشين ها ، ظرفيت خازن هاي راه انداز دورهاي كند و تند با يكديگر متفاوت است مانند ماشين لباسشویی فيلكو.

نحوه برگزاری دوره آموزش تعمیرات لوازم خانگی:

گذراندن دوره الکترونیک جهت تعمیر بورد لباسشویی و بورد ظرفشویی الزامی است.
هر کلاس بصورت یک تا دو نفره برگزار می شود.
دوره آموزشی هر روز روزی دو ساعت بمدت یک هفته می باشد.
بعد از دوره کار آموز تا دو ماه گارانتی آموزشگاه می باشد.
جهت اطلاعات بیشتر دوره در فرم زیر ثبت نام کنید یا با ما تماس بگیرید.

در آموزش تعمیرات ماشین لباس شویی کارآموز میتواند مواردی از قبیل عیوب و کدهای خطا، نحوه برطرف کردن عیوب مرتبط با کدهای خطای لباسشویی، آموزش نقشه خوانی مدارات الکترونیکی برد لباسشویی، تکنیکهای عیب یابی مدارات الکترونیکی بدون نیاز به نقشه ، روشهای نوین عیب یابی مدارات الکترونیکی، آشنایی با برنامه ریزی و پروگرام کردن بردهای فرمان، روشهای عیب یابی توسط ولتاژگیری، برطرف کردن عیوب دستگاههای خاموش، دستگاه روشن می شود ولی وارد برنامه نمی شود، دستگاه فقط یک برنامه را اجرا می کند و تکنیکهای عیب یابی انواع ماشینهای لباسشوئی و ظرفشوئی را آموزش ببیند و برطرف کند.
