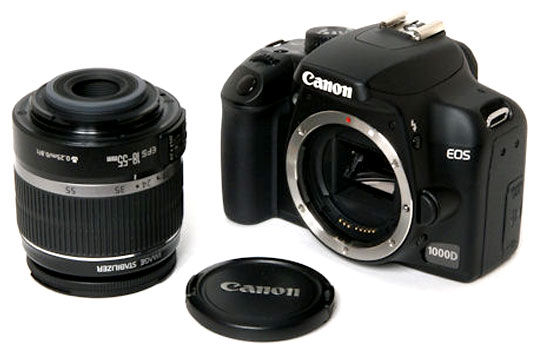

باز کردن سنسور فوکوس دوربین عکاسی Canon EOS 1000D

نصب و راه اندازی

معمولا بازکردن سری های دوربین کنون که مدل آنها ۳ رقمی هستند مشابه است. پس اگر کمی فنی باشید میتوانید براحتی هر یک را باز کنید و اگر قطعه ای معیوب دارد آنرا تعویض کنید.

باز کردن سنسور فوکوس دوربین عکاسی Canon EOS 1000D
دسته‌بندی: نصب و راه اندازی

باز کردن سنسور فوکوس دوربین عکاسی Canon EOS 1000D

اگر باز اول هست و میخواهید دوربین باز کنید حتما یکبار مراحل را ببینید سپس دست بکار شوید. باتری را خارج کنید و از پیچ گوشتی چهارسو خوب برای بازکردن پیچ ها استفاده کنید.

قبل از باز کردن دوربین، به دلایل امنیتی لازم است دوربین را خاموش کنیم.

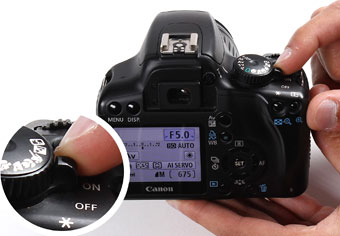

برای خاموش کردن دوربین، کلید تغییر حالت دوربین را به OFF تغییر می دهیم.

کلید تغییر حالت دوربین

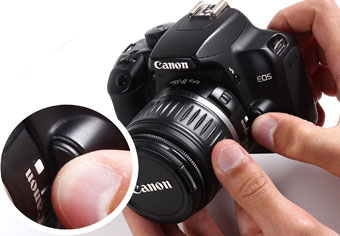

سپس دکمه رهاسازی لنز را فشار می دهیم.
در حالی که دکمه رهاسازی لنز پایین نگه داشته شده است، لنز را در خلاف جهت عقربه های ساعت می چرخانیم تا آن را باز کرده و از قاب جدا کنیم.

دکمه رهاسازی لنز

سپس درپوش دستگاه را می گذاریم تا از سنسور در برابر گرد و غبار محافظت شود.
پس از نصب، این پوشش را در جهت عقربه های ساعت می چرخانیم تا به درستی در جای خود قفل شود.
همانطور که در تصویر مشخص است، دوربین را برعکس قرار می دهیم.

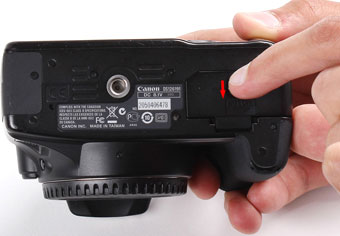

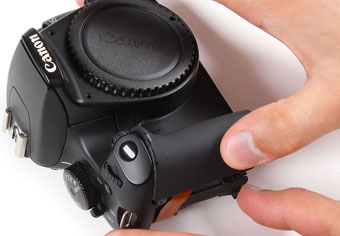

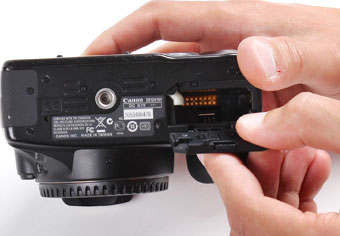

سپس زبانه قفل را روی درب باتری کمی فشار می دهیم و آن را به آرامی به سمت خود می کشیم.

باز کردن درب باتری

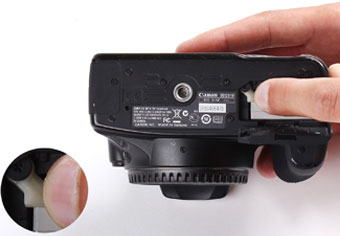

سپس فنر قفل باتری را فشار می دهیم تا از محل خود خارج شود.
فنر زیر باتری باعث می شود به راحتی بتوانیم باتری را از محل خارج کنیم.

درآوردن باتری

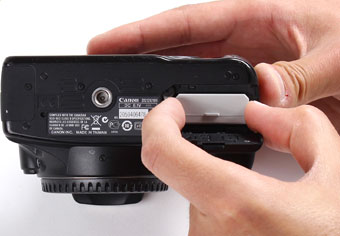

سپس باتری را از دوربین خارج می کنیم.

درآوردن باتری

درب باتری را می گیریم و همانطور که در تصاویر مشخص است، با فشار دادن آن را با احتیاط برمی داریم.

باز کردن درب باتری

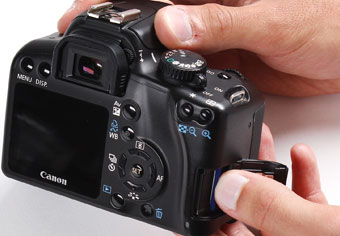

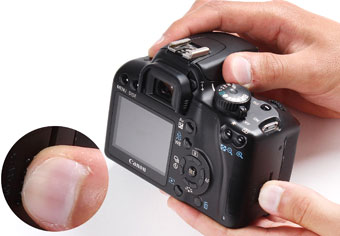

همانطور که در تصاویر مشخص شده است، به آرامی درب درایو کارت SD را به عقب فشار می دهیم و سپس آن را باز می کنیم.

باز کردن درب درایو کارت SD

کارت SD را فشار می دهیم. فنر برگشت کارت را به سمت بیرون هل می دهد.
سپس کارت را از محل آن خارج می کنیم

درآوردن کارت SD

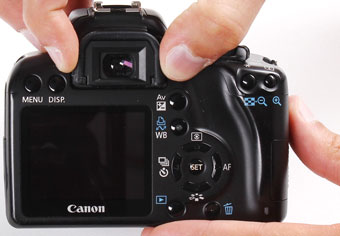

چشمی را با هر دو لبه می گیریم.
سپس آن را به آرامی به سمت بالا بلند می کنیم تا برداشته شود.

درآوردن چشمی

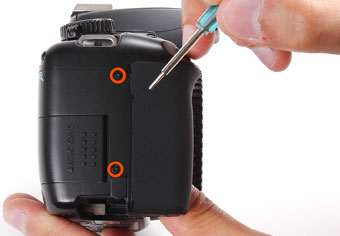

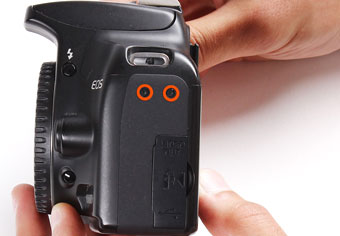

برای باز کردن 2 پیچ سمت راست دوربین از پیچ گوشتی فیلیپس استفاده می کنیم.

باز کردن پیچ های سمت راست

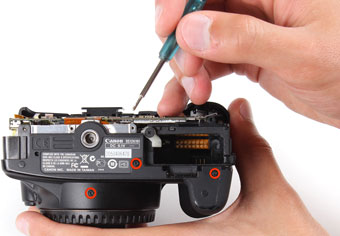

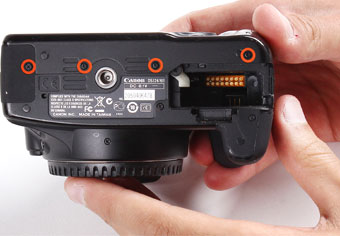

حالا با استفاده از پیچ گوشتی فیلیپس، چهار پیچ قسمت پایین دوربین را باز می کنیم.

باز کردن پیچ های قسمت پایین دوربین

از همان پیچ گوشتی برای باز کردن دو پیچ سمت چپ هم استفاده می کنیم.

باز کردن پیچ های سمت چپ

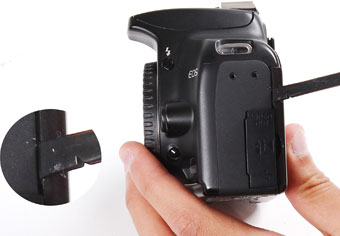

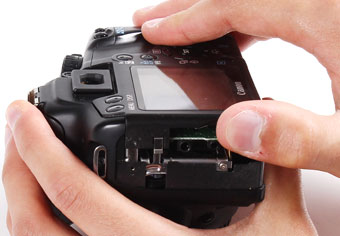

ابزاری را در قسمت پلاستیکی سمت چپ قرار می دهیم، همانطور که در تصاویر نشان داده شده است.
سپس به آرامی قسمت پلاستیکی سمت چپ دستگاه را خارج می کنیم.

باز کردن دوربین

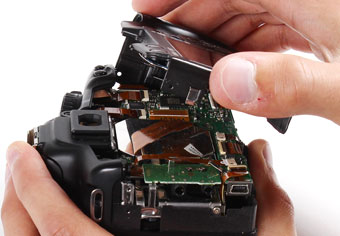

پنل جلویی دوربین را خیلی آرام به سمت چپ بلند می کنیم تا از دستگاه جدا شود.
پنل به وسیله کابل به دستگاه متصل است آن را به طور کامل برنمیداریم.

باز کردن پنل جلویی دوربین

برای دسترسی به کانکتور روی صفحه اصلی، کمی پنل را از دوربین فاصله می دهیم.

برداشتن کانکتور صفحه

به وسیله ابزاری اتصال کانکتور را از صفحه جلو باز می کنیم.
توصیه می شود برای راحتی بیشتر پنل جلو را با دست دیگر خود نگه داریم.
سپس کانکتور را جدا می کنیم.

جدا کردن کانکتور

با استفاده از پیچ گوشتی فیلیپس، سه پیچ مشخص شده را باز می کنیم.
این پیچ ها قسمت پایین بدنه جلو را نگه می دارند.

پیچ های قسمت پایین

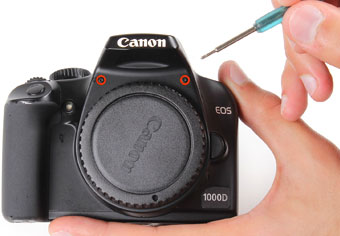

به وسیله همان پیچ گوشتی، دو پیچ دیگر را نیز باز می کنیم.
این پیچ ها قسمت بالایی بدنه جلویی را نگه می دارند.

پیچ های قسمت بالایی بدنه

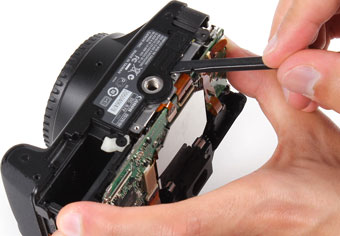

با استفاده از کاردک، قسمت پایین محافظ جلویی را بیرون می آوریم تا از جای خود جدا شود.

باز کردن قسمت پایین محافظ جلویی

سپس بدنه جلو را برمیداریم.
هشدار: باید مراقب باشیم که صفحه الکترونیکی زیر قاب پشت را لمس نکنیم! به این دلیل که شامل خازن فلش است و ممکن است هنوز شارژ الکتریکی داشته باشد!

برداشتن بدنه جلویی

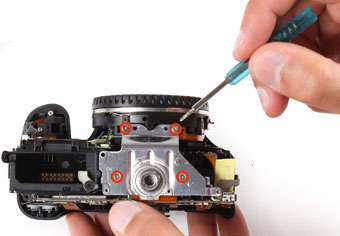

با استفاده از پیچ گوشتی فیلیپس، چهار پیچ مشخص شده با رنگ قرمز را باز می کنیم.

این پیچ ها برای ثابت نگه داشتن عنصر اتصال پیچ سه پایه به کار رفته اند.

پیچ های بست پیچ سه پایه

با استفاده از یک انبردست بست را از پیچ سه پایه جدا می کنیم.

جداسازی بست

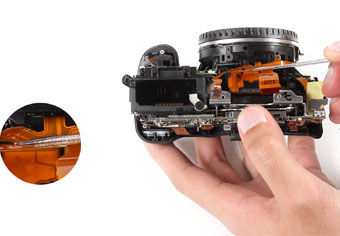

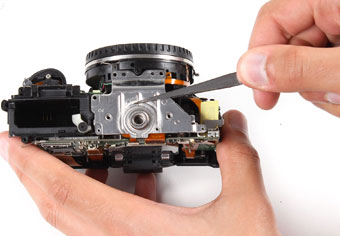

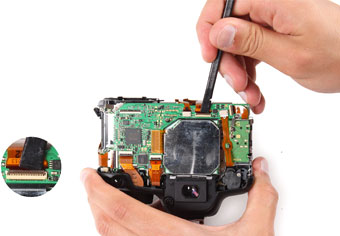

کاردک را برداشته و با استفاده از آن قفل اتصال نوار سنسور فوکوس خودکار را باز می کنیم.
سپس کانکتور را برمیداریم.
توجه: در طول این عمل باید بسیار ظریف باشیم تا به کانکتور آسیب نرسد!

باز کردن قفل اتصال سنسور فوکوس

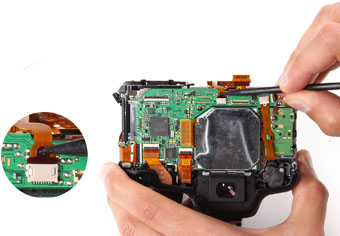

به وسیله نوک کاردک کناره های کانکتور را آزاد می کنیم و سپس آن را خیلی آرام می کشیم تا کانکتور جدا شود.

جداسازی کناره های کانکتور

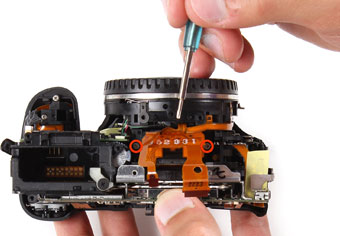

با استفاده از پیچ گوشتی فیلیپس، دو پیچ را باز می کنیم.
از این پیچ ها برای نگهداری سنسور فوکوس خودکار استفاده می شود.

پیچ های سنسور فوکوس

با استفاده از انبر، فلت کانکتور سنسور فوکوس خودکار را می گیریم و بعد آن را به آرامی برمیداریم.

فلت کانکتور سنسور فوکوس

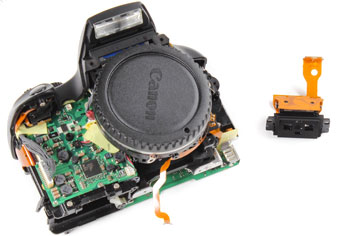

سنسور فوکوس خودکار دوربین اکنون از هم جدا شده است.
در صورت لزوم آن را با مورد جدید جایگزین می کنیم.

سنسور فوکوس خودکار
