رله دوبل خودرو چیست و علائم خرابی آن کدام‌اند؟

بدون شک یکی از مهم‌ترین تحول‌ها در صنعت خودروهای کم‌مصرف و پربازده امروزی، حرکت از سیستم‌های کنترلی قدیمی به سمت مدیریت الکترونیکی و دیجیتالی است. در خودروهای جدید، وجود ECU (کامپیوتر خودرو) و ده‌ها سنسور باعث شده کنترل بخش‌های حیاتی با دقت بالا انجام شود؛ اما همین تجهیزات حساس، برای عملکرد پایدار به قطعاتی نیاز دارند که هم طول عمر بالا داشته باشند و هم در برابر نویز، نوسان ولتاژ و شوک‌های الکتریکی مقاوم باشند. اینجاست که قطعه‌ای مهم به نام رله دوبل (Double Relay) وارد عمل می‌شود.

علائم خرابی رله دوبل در ماشین

به‌طور کلی رله خودرو یک قطعه الکترو‌مکانیکی است که مثل یک کلید هوشمند و تقویت‌شده عمل می‌کند؛ یعنی با یک فرمان کم‌جریان (ولتاژ تحریک)، می‌تواند جریان‌های بالا را در مدار برق خودرو وصل یا قطع کند. وقتی ولتاژ ۱۲ ولت باتری وارد مدار تحریک رله می‌شود، بوبین (سیم‌پیچ) فعال شده و با ایجاد میدان مغناطیسی، کنتاکت‌ها را به هم نزدیک می‌کند تا جریان‌های قوی‌تر (معمولاً بالاتر از ۱۰ آمپر) به مصرف‌کننده‌هایی مثل پمپ بنزین، فن رادیاتور، کوئل، ECU و انژکتورها برسد. به همین دلیل رله‌ها در برق‌رسانی خودرو نقش کلیدی دارند و نبودشان می‌تواند باعث اختلال در استارت و روشن شدن خودرو شود.

اما چرا اصلاً از رله استفاده می‌کنیم؟ چون اگر قرار بود جریان‌های بالا مستقیماً از کلیدهای مکانیکی عبور کند، هم کلیدها سریع‌تر می‌سوختند و هم طراحی آن‌ها بزرگ‌تر، گران‌تر و کم‌دوام‌تر می‌شد. با کمک رله، یک کلید کوچک یا حتی یک فرمان ساده از ECU می‌تواند جریان‌های سنگین را کنترل کند، بدون اینکه به سوئیچ، دسته‌سیم یا کلیدهای حساس فشار وارد شود. همین موضوع باعث می‌شود هم ایمنی مدار بالاتر برود و هم عمر قطعات الکتریکی افزایش پیدا کند.

از طرف دیگر، طراحی داخلی رله در بخش بوبین و کنتاکت‌ها به شکلی است که استهلاک کمی دارد و در صورت سالم بودن اتصالات، دوام بسیار بالایی ارائه می‌دهد. به زبان ساده، رله‌ها به‌خصوص رله دوبل یکی از پایه‌های اصلی عملکرد پایدار برق خودروهای انژکتوری هستند و نقش مهمی در جلوگیری از خرابی‌های ناشی از افت ولتاژ و فشار جریان بر قطعات حساس ایفا می‌کنند.

راهنمای تخصصی رله دوبل خودرو

در سیستم برق خودروهای امروزی، رله (Relay) یکی از کلیدی‌ترین قطعات برای کنترل جریان‌های بالا با فرمان‌های کم‌جریان است. با افزایش تجهیزات الکترونیکی مثل ECU (کامپیوتر خودرو)، سنسورها و عملگرها، نیاز به قطعاتی که هم تحمل جریان بالا داشته باشند و هم از کلیدها، سیم‌کشی و مدارهای حساس محافظت کنند، بیشتر شده است. به همین دلیل، رله‌ها تقریباً در تمام خودروهای جدید به‌صورت گسترده استفاده می‌شوند و در بین آن‌ها، رله دوبل (Double Relay) به‌خصوص در بسیاری از خودروهای انژکتوری، نقشی حیاتی در برق‌رسانی ECU و پمپ بنزین دارد.

کاربردهای رله در خودرو

در یک تعریف ساده، هر جا که:

• مصرف‌کننده برق آمپر بالا می‌خواهد

• کنترل روشن/خاموش باید مطمئن، سریع و پرتکرار باشد

• یا ECU باید بتواند مدار را هوشمندانه مدیریت کند

احتمالاً با یک یا چند رله طرف هستید. مهم‌ترین کاربردهای رله در خودرو شامل موارد زیر است:

• فن رادیاتور (دور کند/تند، یا چندمرحله‌ای)

• پمپ بنزین

• استارت و مدار راه‌انداز

• کمپرسور کولر و کلاچ کمپرسور

• بالابر شیشه‌ها و سانروف

• گرم‌کن شیشه عقب و آینه‌ها

• چراغ‌ها (نور بالا/پایین، مه‌شکن، دی‌لایت)

• برف‌پاک‌کن‌ها

• کویل، انژکتورها و تغذیه ECU (در برخی معماری‌ها)

• سیستم‌های ایمنی و مدیریت برق (قطع‌کن سوخت در شرایط خاص)

✅ مزیت اصلی رله این است که اجازه می‌دهد یک فرمان کم‌جریان (از سوئیچ یا ECU) یک مصرف‌کننده پرمصرف را روشن کند، بدون اینکه جریان بالا از کلیدهای ظریف یا مسیرهای طولانی عبور کند.

رله دوبل چیست؟

رله دوبل معمولاً یک مجموعه یکپارچه است که در ساده‌ترین حالت، از دو رله مستقل داخل یک قاب تشکیل می‌شود. هدف این طراحی، مدیریت هم‌زمان و هماهنگِ دو مدار مهم در سیستم پیشرانه است:

1. تغذیه ECU و مدارهای کنترل موتور

2. تغذیه پمپ بنزین و بخش‌هایی از مدار سوخت‌رسانی/سنسورها (بسته به طراحی خودرو)

به همین خاطر رله دوبل را بیشتر در خودروهای انژکتوری می‌بینید، چون ECU برای روشن شدن موتور باید:

• برق پایدار داشته باشد

• پمپ بنزین را برای پرایم کردن (Prime) فعال کند

• و بعد از استارت، با دریافت سیگنال‌هایی مثل دور موتور/پالس سنسورها، پمپ را در حالت روشن نگه دارد

📌 نکته مهم و به‌روز: در برخی خودروهای جدید، چیزی که در بازار یا بین تعمیرکارها «رله دوبل» گفته می‌شود، ممکن است فقط “دو رله” نباشد؛ بلکه یک ماژول رله/فیوز (Relay & Fuse Module) باشد که داخل آن چند رله و چند فیوز وجود دارد و اغلب ضدآب یا ایزوله‌تر طراحی شده است.

عملکرد رله دوبل چگونه است؟

الگوی کلی عملکرد در بسیاری از خودروهای انژکتوری این‌طور است:

1) باز شدن سوئیچ (ON)

• رله بخش اول فعال می‌شود و برق به ECU و برخی مصرف‌کننده‌های کنترلی می‌رسد.

• ECU بیدار می‌شود و سیستم را چک می‌کند.

2) پرایم پمپ بنزین (چند ثانیه اول)

• ECU به رله بخش دوم فرمان می‌دهد تا پمپ بنزین برای چند ثانیه روشن شود.

• فشار اولیه سوخت در ریل ایجاد می‌شود (برای استارت سریع‌تر).

3) استارت و روشن شدن

• وقتی موتور استارت می‌خورد و ECU سیگنال‌های لازم (مثل RPM/پالس سنسور دور موتور) را دریافت می‌کند،

• پمپ بنزین در مدار باقی می‌ماند و سیستم سوخت‌رسانی پایدار می‌شود.

4) حالت ایمنی (Safety Cut-Off)

اگر موتور خاموش شود یا ECU تشخیص دهد شرایط غیرعادی است (مثلاً تصادف/قطع پالس‌ها):

• ECU می‌تواند پمپ بنزین را قطع کند تا از خطرات ایمنی (نشت سوخت و آتش‌سوزی) جلوگیری شود.

دلایل استفاده از رله دوبل

استفاده از رله دوبل فقط یک انتخاب ساده نیست؛ از نظر مهندسی چند مزیت مهم دارد:

✅ 1) افزایش دوام و کاهش استهلاک کلیدها

روشن/خاموش شدن مدارهای موتور و سوخت‌رسانی بارها و بارها تکرار می‌شود. اگر جریان بالا از کلید عبور کند، کلید سریع‌تر می‌سوزد. رله دوبل باعث می‌شود کلید یا ECU فقط فرمان کم‌جریان بدهد.

✅ 2) کاهش افت ولتاژ و بهبود برق‌رسانی

مسیرهای کوتاه‌تر و کنترل‌شده‌تر باعث می‌شود مصرف‌کننده‌هایی مثل ECU و پمپ بنزین ولتاژ پایدارتر بگیرند؛ این موضوع روی شتاب، استارت، ریپ نزدن و پایداری موتور اثر مستقیم دارد.

✅ 3) ساده‌سازی سیم‌کشی و تعمیرپذیری

دو مدار اصلی در یک مجموعه مدیریت می‌شوند؛ در نتیجه:

• تعداد مسیرهای سیم‌کشی کاهش می‌یابد

• احتمال خرابی اتصالات کم می‌شود

• عیب‌یابی اصولی‌تر و سریع‌تر انجام می‌گیرد

✅ 4) کنترل هوشمند ECU روی مدارهای حیاتی

ECU می‌تواند با توجه به شرایط:

• فن را روشن کند

• پمپ بنزین را قطع کند

• یا در برخی سناریوها از روشن شدن موتور جلوگیری کند
  این یعنی ایمنی بالاتر و پیشگیری از خرابی‌های بزرگ‌تر.

نشانه‌های خرابی رله دوبل در خودروهای انژکتوری

در خودروهای انژکتوری و مدرن، رله دوبل یکی از قطعات کلیدی در برق‌رسانی ECU و پمپ بنزین است. به همین دلیل، خرابی یا نیم‌سوز شدن آن می‌تواند باعث بروز مشکلات جدی مثل روشن نشدن خودرو، افت فشار سوخت، ریپ زدن و خاموشی ناگهانی شود. در ادامه مهم‌ترین علائم خرابی رله دوبل را به‌صورت گوگل‌پسند و کاربردی می‌خوانید:

⛽ قطع شدن یا از کار افتادن پمپ بنزین

ممکن است برق پشت آمپر و سیستم‌های کابین برقرار باشد و حتی خودرو استارت بخورد، اما صدای پمپ بنزین (پرایم اولیه) شنیده نشود یا سیستم سوخت‌رسانی فشار بنزین کافی نداشته باشد. این حالت یکی از شایع‌ترین نشانه‌های خرابی رله دوبل است.

🧠 از کار افتادن ECU (کامپیوتر خودرو)

در این حالت، چراغ‌ها و تجهیزات کابین کار می‌کنند اما با باز کردن سوئیچ، برق اصلی ECU برقرار نمی‌شود؛ در نتیجه خودرو ممکن است استارت نخورد یا حتی چراغ چک روشن نشود و هیچ پیام خطایی روی کیلومتر نیاید. این نشانه معمولاً به مشکل در بخش تغذیه ECU داخل رله دوبل اشاره دارد.

🛑 خاموش شدن ناگهانی خودرو حین حرکت

یکی از خطرناک‌ترین علائم، خاموشی در حین رانندگی است. خودرو ممکن است ناگهان خاموش شود یا روی دست‌اندازها و تکان‌ها ریپ بزند و همزمان چراغ‌های هشدار مثل چراغ چک در پشت آمپر روشن شوند. این حالت معمولاً به قطع و وصل شدن داخلی رله یا اتصال ضعیف پایه‌ها مربوط است.

📉 ریپ زدن موتور به دلیل قطع و وصل شدن پمپ بنزین

اگر رله دوبل درست عمل نکند، پمپ بنزین ممکن است نامنظم روشن و خاموش شود؛ نتیجه این اتفاق، افت فشار بنزین و بروز علائمی مثل ریپ زدن، مکث در شتاب‌گیری، بد کار کردن موتور و گاهی خاموش شدن در دور آرام خواهد بود.

دلایل خرابی رله دوبل

رله دوبل یک قطعه الکترومکانیکی است؛ یعنی هم بخش الکتریکی/الکترونیکی (مثل بوبین و مسیرهای تغذیه) دارد و هم بخش مکانیکی (مثل کنتاکت‌ها و فنرها). به همین دلیل، علت خرابی رله دوبل می‌تواند هم از سمت مدار الکتریکی باشد و هم از سمت استهلاک قطعات مکانیکی. در ادامه مهم‌ترین دلایل خرابی، نیم‌سوز شدن یا سوختن رله دوبل را با ادبیات گوگل‌پسند می‌خوانید:

🔥 سوختن یا چسبیدن کنتاکت‌ها (Contact Sticking)

هر بار روشن و خاموش شدن رله، روی کنتاکت‌ها جرقه‌های ریز ایجاد می‌شود. این جرقه‌ها به مرور باعث داغ شدن، کربن گرفتن و خوردگی سطح کنتاکت می‌شوند و در نهایت ممکن است کنتاکت‌ها بسوزند یا به هم بچسبند. نتیجه این حالت می‌تواند قطع نشدن مدار یا برعکس وصل نشدن برق ECU یا پمپ بنزین باشد.

🧲 ضعیف شدن یا سوختن بوبین رله (سیم‌پیچ داخلی)

بوبین (سیم‌پیچ) وظیفه دارد با ایجاد میدان مغناطیسی کنتاکت‌ها را درگیر کند. بعد از سال‌ها کارکرد یا در اثر گرما و نوسان برق، بوبین ممکن است ضعیف یا نیم‌سوز شود و دیگر توان لازم برای چسباندن کنتاکت‌ها را نداشته باشد. در این وضعیت، رله قطع و وصل نامنظم دارد یا کلاً عمل نمی‌کند.

🌀 ضعیف شدن فنر کنتاکت (برنگشتن رله به حالت اولیه)

بعد از قطع شدن برق تحریک، فنر داخلی باید کنتاکت‌ها را از هم جدا کند تا مدار قطع شود. اگر این فنر ضعیف، شکسته یا گیر کرده باشد، کنتاکت‌ها به‌درستی جدا نمی‌شوند و رله ممکن است در حالت گیر کردن/چسبیدن بماند؛ نتیجه‌اش اختلال در عملکرد برق‌رسانی و حتی آسیب به مدارهاست.

🧊 لحیم سرد و ترک‌خوردگی اتصالات داخلی

یکی از خرابی‌های رایج در رله‌های بی‌کیفیت یا قدیمی، ایجاد لحیم سرد است. با گذشت زمان و به‌خصوص در اثر لرزش‌های مداوم (دست‌انداز، جاده ناهموار)، محل لحیم‌کاری ترک می‌خورد و اتصال داخلی قطع و وصل می‌شود. این مشکل معمولاً با علائمی مثل خاموش شدن ناگهانی، ریپ زدن و روشن شدن چراغ چک همراه است.

💧 نفوذ رطوبت و زنگ‌زدگی (اکسید شدن پایه‌ها و کنتاکت‌ها)

اگر بدنه رله ترک داشته باشد یا آب و رطوبت به آن برسد، به مرور باعث اکسید شدن، سولفاته شدن و رسوب گرفتن قطعات داخلی می‌شود. این زنگ‌زدگی می‌تواند باعث ضعیف شدن عملکرد کنتاکت‌ها، گیر کردن مکانیزم یا حتی شکستن قطعات فلزی شود.

⚡ عبور جریان غیر استاندارد و آمپر بالا (Overload)

هر رله یک ظرفیت مشخص بر حسب آمپر دارد. اگر جریان عبوری بیشتر از حد مجاز باشد (مثلاً به دلیل اتصال کوتاه، مصرف‌کننده معیوب، سیم‌کشی اشتباه یا نصب تجهیزات غیراستاندارد)، رله سریع‌تر داغ می‌کند و احتمال ذوب شدن کنتاکت‌ها، چسبیدن آن‌ها و سوختن رله دوبل بسیار بالا می‌رود.

کلام آخر

رله دوبل خودرو در اصل یک سوئیچ الکترومکانیکی هوشمند است که با یک فرمان کم‌جریان، می‌تواند جریان‌های بالا را برای بخش‌های حیاتی مثل ECU، پمپ بنزین، انژکتورها و سنسورهای موتور مدیریت کند. هدف اصلی از استفاده این قطعه، افزایش کنترل دقیق ECU روی سیستم‌های حساس و مهم خودرو و بالا بردن ایمنی و پایداری عملکرد موتور است. رله دوبل معمولاً طول عمر بالا و استهلاک کمی دارد، اما مثل هر قطعه برقی دیگر، خرابی و نیم‌سوز شدن در آن غیرممکن نیست.

عواملی مثل نفوذ رطوبت و آب‌خوردگی، کارکرد و عمر بالا، ضعیف شدن فنر داخلی، سولفاته شدن پایه‌ها، چسبیدن کنتاکت‌ها و عبور جریان غیر استاندارد می‌توانند باعث اختلال در برق‌رسانی شوند و علائمی مثل روشن نشدن خودرو، قطع شدن پمپ بنزین، ریپ زدن، خاموشی ناگهانی و روشن شدن چراغ چک را به دنبال داشته باشند. بنابراین اگر با این نشانه‌ها روبه‌رو شدید، بررسی به‌موقع رله دوبل می‌تواند شما را از هزینه‌های سنگین تعمیرات برقی و آسیب به ECU نجات دهد.

سوالات متداول رله دوبل خودرو

آیا بیشتر مشکلات برقی خودرو از رله دوبل است؟
🔹 خیر. در بسیاری از موارد، مشکل از فیوزها، اتصالات، باتری یا سیم‌کشی است. اما اگر فیوزها سالم باشند و مشکل همچنان وجود داشته باشد، رله دوبل یکی از گزینه‌های مهم برای بررسی است.

مهم‌ترین علائم خرابی رله دوبل چیست؟
🔹 موارد رایج شامل: استارت می‌خورد ولی روشن نمی‌شود، قطع شدن صدای پمپ بنزین، خاموش شدن ناگهانی خودرو، ریپ زدن و گاهی روشن شدن چراغ چک است.

آیا خرابی رله دوبل باعث از کار افتادن پمپ بنزین می‌شود؟
🔹 بله. یکی از شایع‌ترین نشانه‌ها این است که پمپ بنزین وصل نمی‌شود یا قطع و وصل می‌کند و در نتیجه فشار سوخت افت می‌کند.

آیا خرابی رله دوبل می‌تواند باعث روشن نشدن چراغ چک شود؟
🔹 بله. اگر بخش تغذیه ECU در رله دوبل مشکل داشته باشد، ممکن است ECU روشن نشود و در نتیجه چراغ چک هم روشن نگردد.

چرا رله دوبل در هوای گرم بیشتر مشکل ایجاد می‌کند؟
🔹 گرما می‌تواند باعث ضعیف شدن بوبین یا بدتر شدن اتصالات داخلی/لحیم سرد شود؛ به همین دلیل خرابی‌های نیم‌سوز معمولاً در حالت گرم بیشتر دیده می‌شوند.

دلایل خرابی رله دوبل چیست؟
🔹 مهم‌ترین دلایل: عبور جریان غیر استاندارد (آمپر بالا)، چسبیدن یا سوختن کنتاکت‌ها، ضعیف شدن بوبین، لحیم سرد و ترک اتصالات، نفوذ رطوبت و سولفاته شدن پایه‌ها و کیفیت پایین قطعه است.

از کجا بفهمیم مشکل از رله دوبل است یا فیوز؟
🔹 اول فیوزهای مرتبط با ECU و پمپ بنزین را بررسی کنید. اگر سالم بودند و مشکل ادامه داشت، نوبت بررسی رله دوبل، سوکت‌ها و اتصالات است.

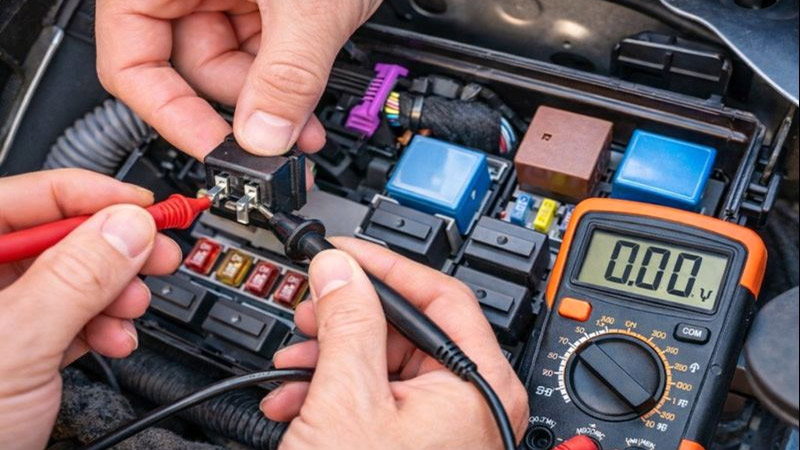

آیا می‌شود رله دوبل را با مولتی‌متر تست کرد؟
🔹 بله. می‌توان مقاومت بوبین را اندازه گرفت و با اعمال ولتاژ، عملکرد قطع و وصل کنتاکت‌ها را بررسی کرد. تست دقیق‌تر معمولاً روی میز تست یا در تعمیرگاه انجام می‌شود.

آیا تعویض رله دوبل مشکل را همیشه حل می‌کند؟
🔹 نه همیشه. اگر علت اصلی مثل نشتی آب، اتصالی سیم‌کشی، نوسان ولتاژ یا خرابی پمپ بنزین برطرف نشود، رله جدید هم ممکن است دوباره دچار مشکل شود.

محل رله دوبل معمولاً کجاست؟
🔹 بسته به مدل خودرو متفاوت است؛ معمولاً داخل جعبه فیوز موتور یا نزدیک ECU قرار دارد و گاهی به شکل ماژول رله/فیوز در یک محفظه محافظ دیده می‌شود.
