راهنمای باز کردن قطعات xbox one x

لوازم صوتی و تصویری

با بازکردن کنسول ایکس باکس وان اس،کنسول خود را از شرایط گارانتی خارج می کنید.این کار می تواند فعالیت خطر ناکی برای کسانی که در باز کردن وسایل الکترونیکی تازه واردند، باشد و تنها به افرادی که از اعتماد به نفس کافی در انجام این کار دارند توصیه می شود.این شرایط را هم در نظر بگیرید که در طی انجام این فرایند ممکن است به کنسول خود آسیب وارد کنید.

راهنمای باز کردن قطعات xbox one x
دسته‌بندی: لوازم صوتی و تصویری

راهنمای باز کردن قطعات xbox one x

ما به شما آموزش بازکردن ایکس باکس وان ( xbox one ) را می دهیم تا خودتان به راحتی آن را باز و تعمیر کنید. البته سعی کنید که یکبار مطالب را بررسی کنید و سپس اقدام به این کار کنید.

باز کردن قطعات ایکس باکس One X

جهت بازکردن دستگاه ایکس باکس One X لازم است که کابل برق و کابلهای HDMI، جوی استیک، لوازم جانبی و... را از دستگاه جدا کرده و سپس دستگاه را خاموش کنیم.

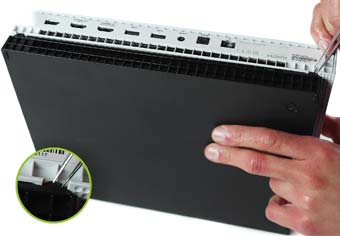

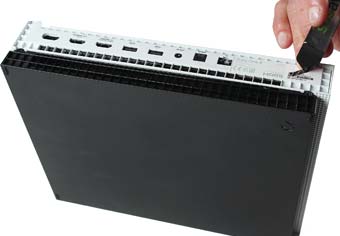

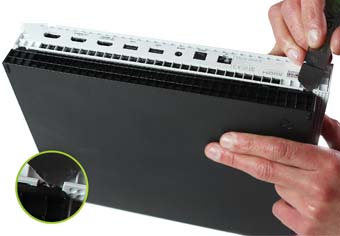

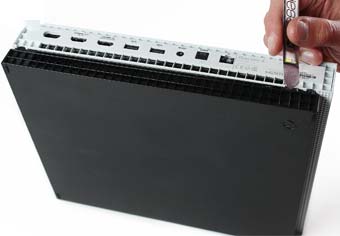

بعد با استفاده از قاب باز کن، برچسب روی پیچ ها را برداشته و بوسیله کاردک جای چسب را کاملا از بین می بریم.

باز کردن xboxباز کردن xbox

باز کردن xboxباز کردن xbox

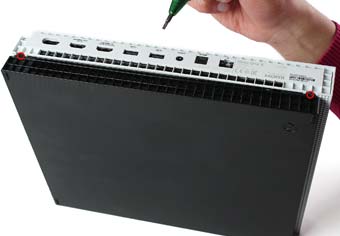

بوسیله پیچ گوشتی مخصوص T9 دو پیچ مشخص شده با رنگ قرمز را باز می کنیم.

باز کردن xbox

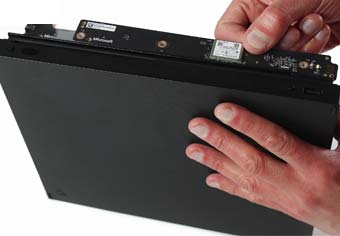

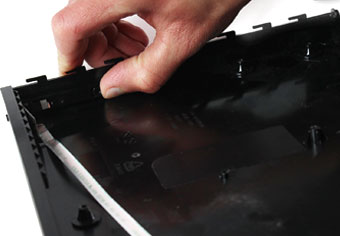

اکنون می توانیم محفظه بالایی دستگاه را بلند کنیم و به آرامی از دستگاه جدا کنیم.

باز کردن xbox

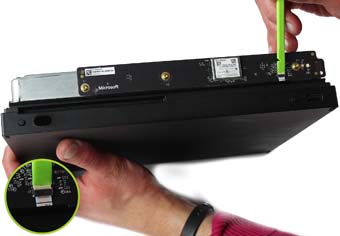

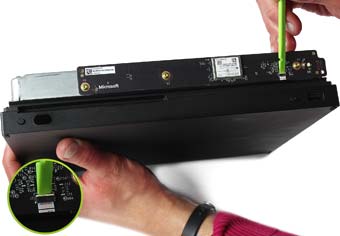

برای جدا کردن کارت WiFi از ابزار اسپاتولا استفاده می کنیم.

جداسازی کارت wifiجداسازی کارت wifi

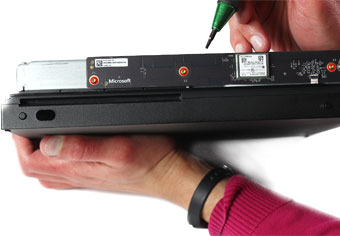

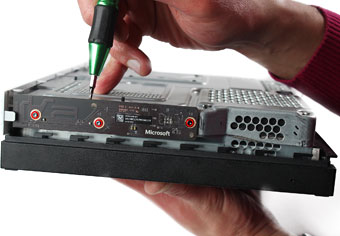

بوسیله پیچ گوشتی T9 سه عدد پیچ مشخص شده با رنگ قرمز را باز می کنیم.

جداسازی کارت wifi

همانطور که در تصویر می بینید کارت وای فای دستگاه اکنون مشخص شده است.

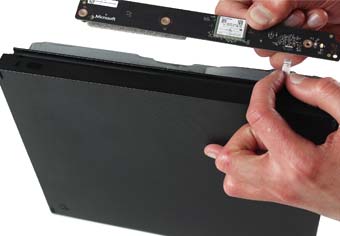

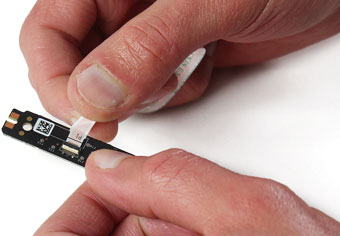

باید مراقب باشیم که کابل کارت WiFi را از اتصال آن خارج کرده باشیم و بعد کارت را از دستگاه بیرون بکشیم.

جداسازی کارت wifiجداسازی کارت wifi

جداسازی کارت wifiجداسازی کارت wifi

در اینجا دوباره با همان پیچ گوشتی سه پیچ چرخشی که در عکس مشخص شده است را باز می کنیم.

جداسازی کارت بلوتوث

سپس به آرامی کارت بلوتوث را برمی داریم، و دوباره بوسیله پیچ گوشتی T9 پیچ های مشخص شده به رنگ قرمز را باز می کنیم.

باز کردن قابل فلزی روی دستگاه

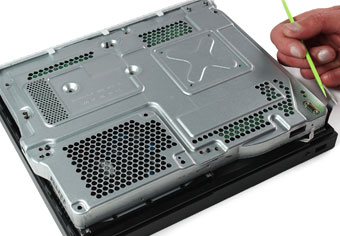

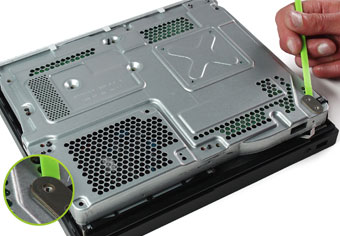

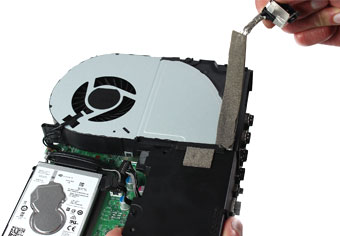

با استفاده از ابزار اسپاتولا، قسمت فلزی روی سوکت USB را برمی داریم.

باز کردن قابل فلزی روی دستگاهباز کردن قابل فلزی روی دستگاه

به آرامی کل قاب فلزی را بلند می کنیم.

برای جداسازی پورت USB دستگاه، پیچ های مشخص شده داخل قاب فلزی را با پیچ گوشتی T9 باز می کنیم.

پورت USB

پورت USB را از محل آن جدا می کنیم.

پورت USBپورت USB

اگر در اتصال USB مشکلی وجود داشت، آن را جایگزین می کنیم.

پورت USB

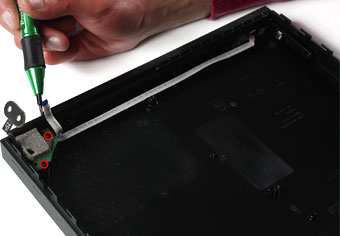

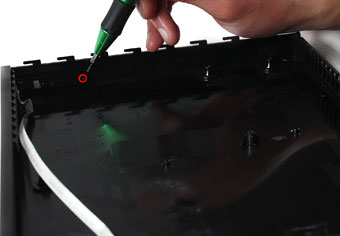

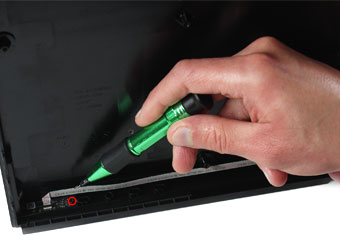

این بار برای باز کردن پیج های مشخص شده از پیچ گوشتی T6 استفاده می کنیم.

برد دکمه پاور

با همان پیچ گوشتی پیچ داخل کنسول را نیز باز میکنیم.

سپس روکش پلاستیکی که برد دکمه پاور را نگه می دارد را برمیداریم.

برد دکمه پاوربرد دکمه پاور

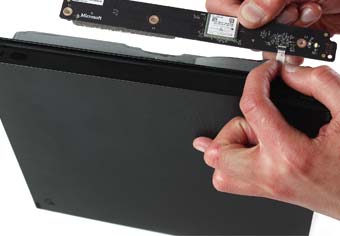

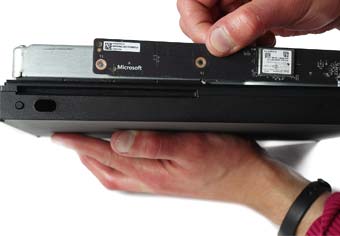

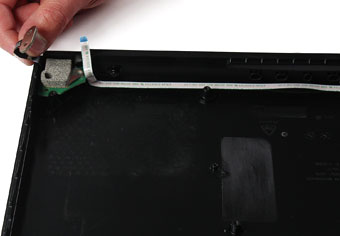

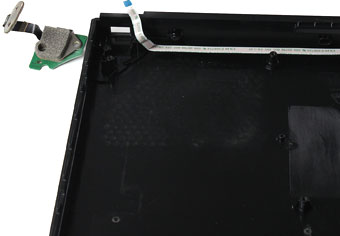

به آرامی کل برد دکمه پاور را می کشیم و از دستگاه جدا می کنیم.

برد دکمه پاور تا حدی جدا شده است.

برد دکمه پاوربرد دکمه پاور

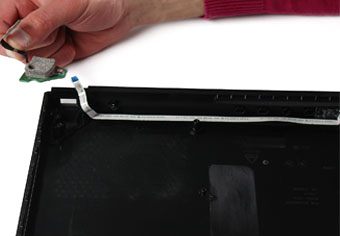

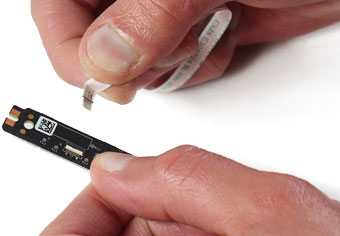

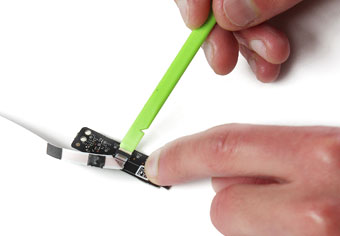

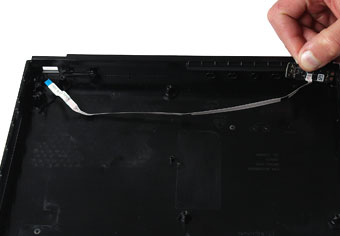

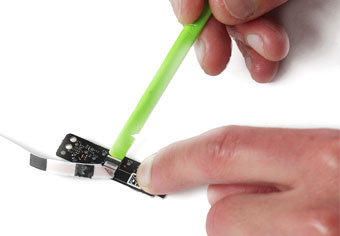

سپس اتصال برد دکمه پاور را به وسیله اسپاتول قطع می کنیم و آن را به طور کامل جدا می کنیم.

برد دکمه پاوربرد دکمه پاور

برد دکمه پاوربرد دکمه پاور

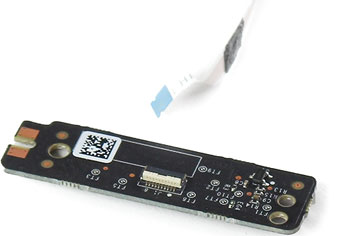

برد دکمه پاور اکنون جدا شده است.

اگر در روشن یا خاموش کردن کنسول مشکلی دارید، دکمه پاور جدید جایگزین کنید.

برد دکمه پاور

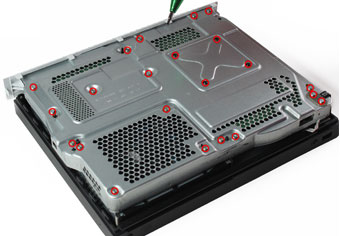

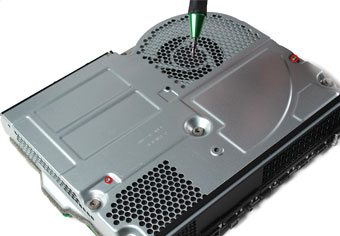

بوسیله پیچ گوشتی T9 با توجه به عکس پیچ های مشخص شده را باز می کنیم.

باز کردن قاب فلزی روی دستگاه

سپس قاب فلزی را به آرامی بلند می کنیم.

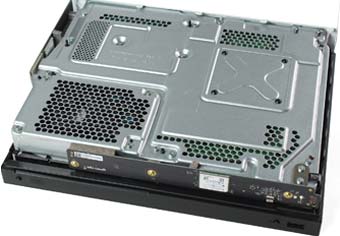

شاسی فلزی داخلی Xbox اکنون جداسازی شده است.

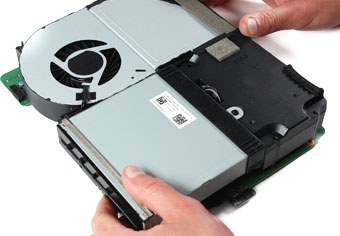

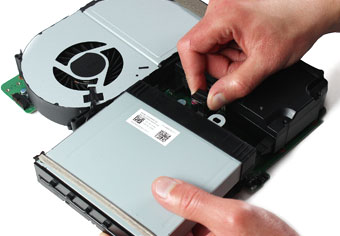

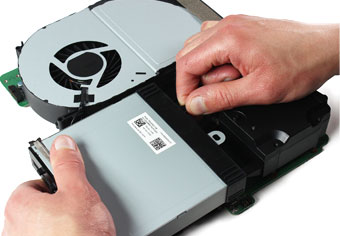

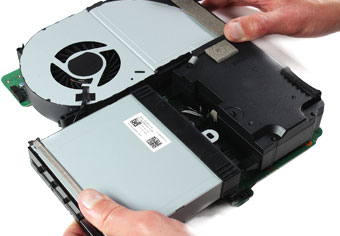

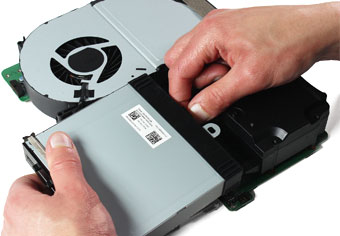

درایو Blue Ray را به صورت کشویی بیرون می آوریم.

جداسازی Blurayجداسازی Bluray

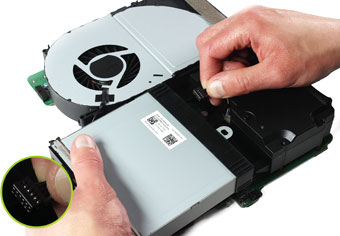

سپس اولین کابل برق را از درایو نوری جدا می کنیم و به همین صورت دومین کابل را نیز جدا می کنیم.

جدا کردن کابل برقجدا کردن کابل برق

جدا کردن کابل برقجدا کردن کابل برق

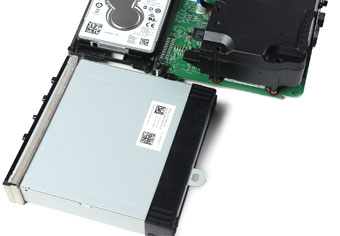

درایو نوری کامل Xbox اکنون قابل مشاهده است.
در صورت مشکل در خواندن بازی ها، درایور جدید جایگزین می کنیم.

driver bluray

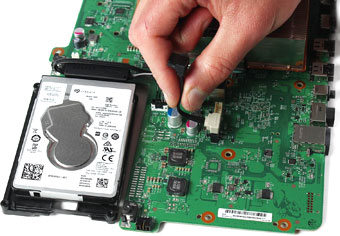

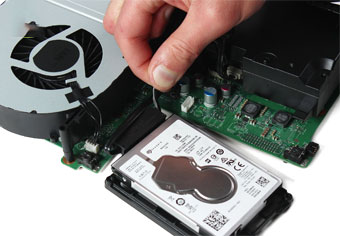

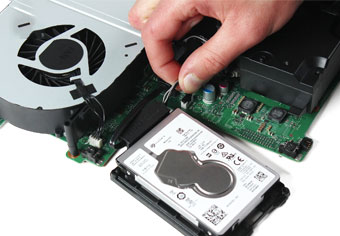

برای جدا کردن کابل داده هارد دیسک مانند عکس دو عدد کابل متصل به مادربرد را جدا می کنیم.

Hard disk data cableHard disk data cable

Hard disk data cableHard disk data cable

در ادامه با پیچ گوشتی T5 چهار پیچ مشخص شده در عکس را باز می کنیم. این پیچ ها برای نگه داشتن براکت هارد دیسک بکار گرفته شده اند.

Hard disk data cable

براکت هارد دیسک را مطابق عکس جدا می کنیم.

Hard disk data cableHard disk data cable

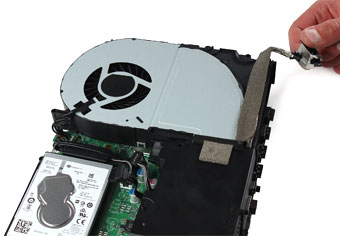

 کابل داده را به آرامی میکشیم تا از روی دیسک سخت جدا شود.

Hard disk data cableHard disk data cable

اگر در تهیه نسخه پشتیبان یا خواندن داده مشکلی وجود دارد، می توان کابل جدید جایگزین آن کرد.

Hard disk data cable

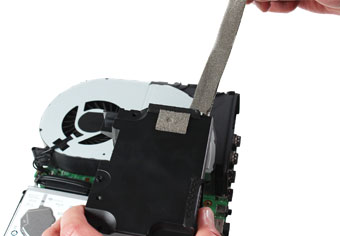

برای جدا کردن فن دستگاه ابتدا باید منبع تغذیه را ازXbox  باز کنیم.

جداسازی پاورجداسازی پاور

جداسازی پاورجداسازی پاور

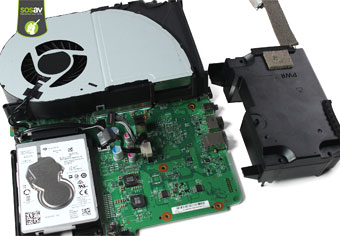

اکنون منبع تغذیه Xbox برداشته شده است.

power xbox

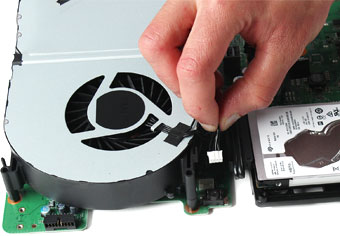

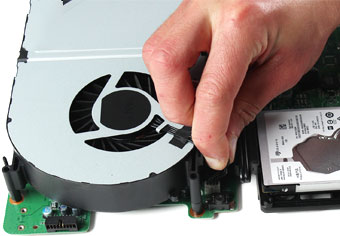

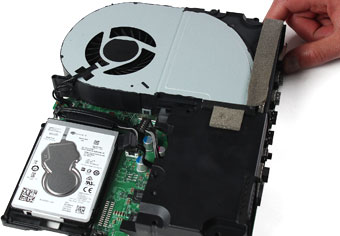

سپس کابل فن را جدا می کنیم و آن را بلند کرده تا از محل آن خارج شود.

جداسازی فنجداسازی فن

اکنون فن xbox از دستگاه جدا شده است.

در صورت بروز مشکل در گرمای بیش از حد، آن را با یک فن جدید جایگزین می کنیم.

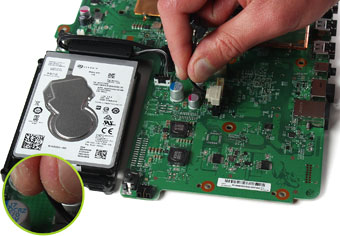

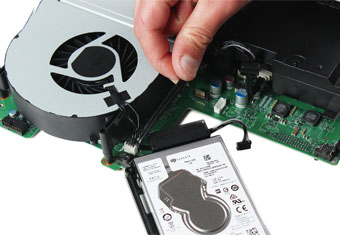

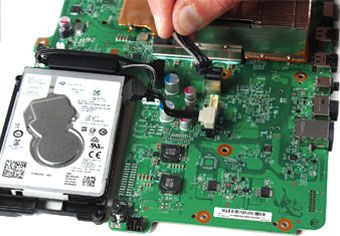

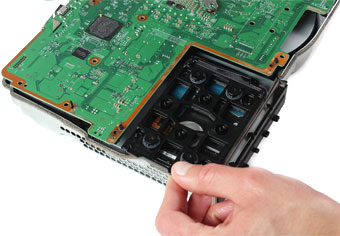

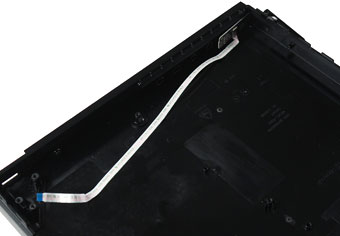

برای جدا کردن کابل های برق و داده درایو نوری Xbox با احتیاط اولین کابل درایو نوری را از مادربرد جدا می کنیم.

کابل برق و داده درایو نوریکابل برق و داده درایو نوری

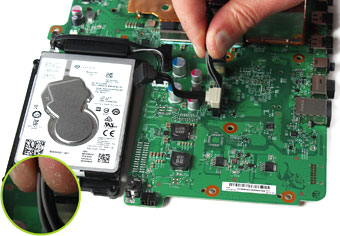

سپس کابل دوم را جدا می کنیم.

کابل برق و داده درایو نوریکابل برق و داده درایو نوری

اگر مشکلی در خواندن یا روشن کردن پخش کننده Blu-Ray وجود داشت، میتوانیم کابل داده جدید جایگزین کنیم.

کابل برق و داده درایو نوری

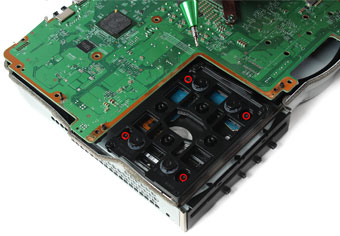

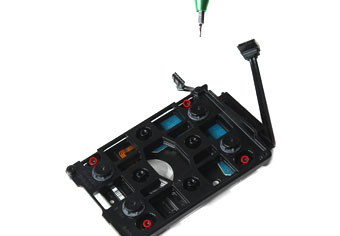

برای باز کردن هارد، دستگاه را برمیگردانیم و با پیچ گوشتی T9 چهار پیچ مشخص شده در تصویر را باز می کنیم.

برداشتن هارد از روی برد

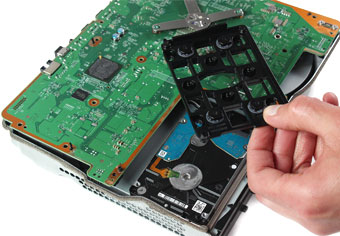

درپوش پلاستیکی را از روی دیسک سخت برمیداریم.

برداشتن هارد از روی بردبرداشتن هارد از روی برد

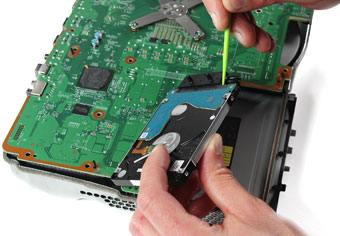

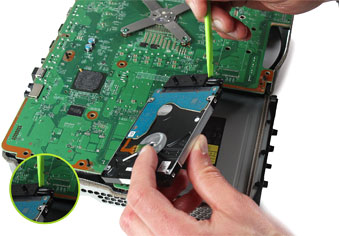

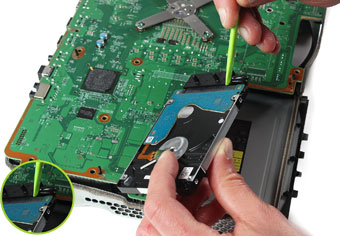

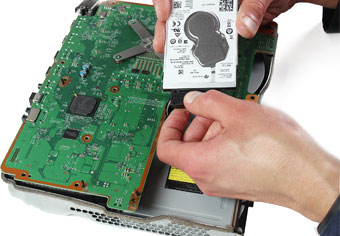

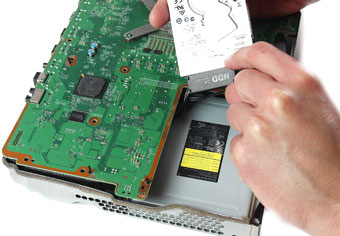

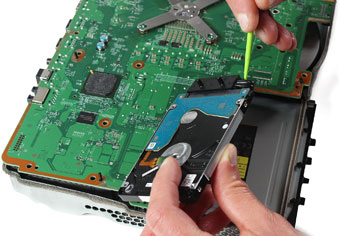

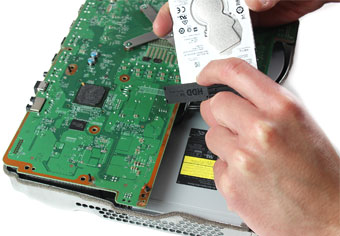

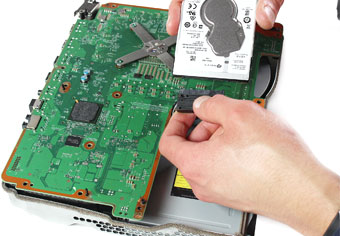

هارد دیسک را با دقت از شاسی فلزی جدا کرده و اولین صفحه کوچک کابل HDD را جدا می کنیم و در صفحه بریده شده دوم نیز تکرار می کنیم.

برداشتن هارد از روی بردبرداشتن هارد از روی برد

برداشتن هارد از روی بردبرداشتن هارد از روی برد

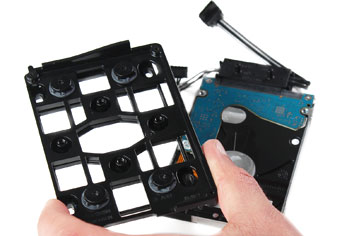

هارد دیسک را چرخانده و پوشش پلاستیکی را به آرامی برمیداریم.

برداشتن هارد از روی بردبرداشتن هارد از روی برد

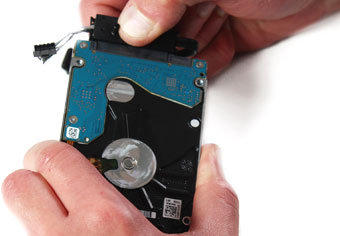

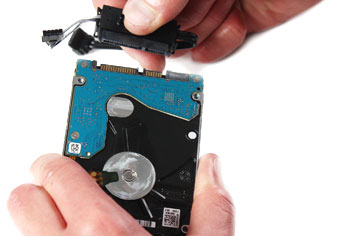

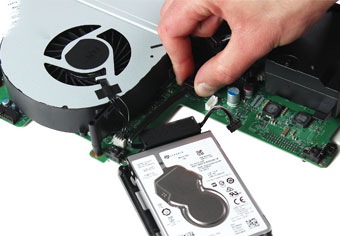

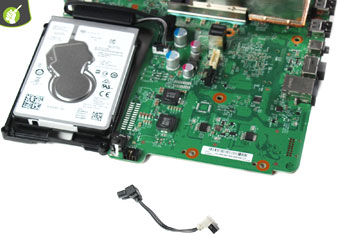

سپس کابل هارد دیسک را جدا می کنیم.

جداسازی کابل هاردجداسازی کابل هارد

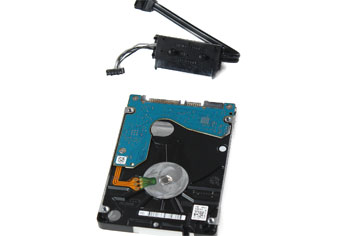

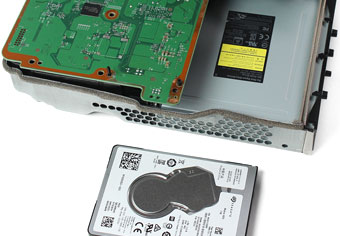

هارد دیسک Xbox اکنون برداشته شده است.

در صورت بروز مشکل در ذخیره داده ها، آن را با یک هارد دیسک جدید جایگزین می کنیم.

hard xbox
