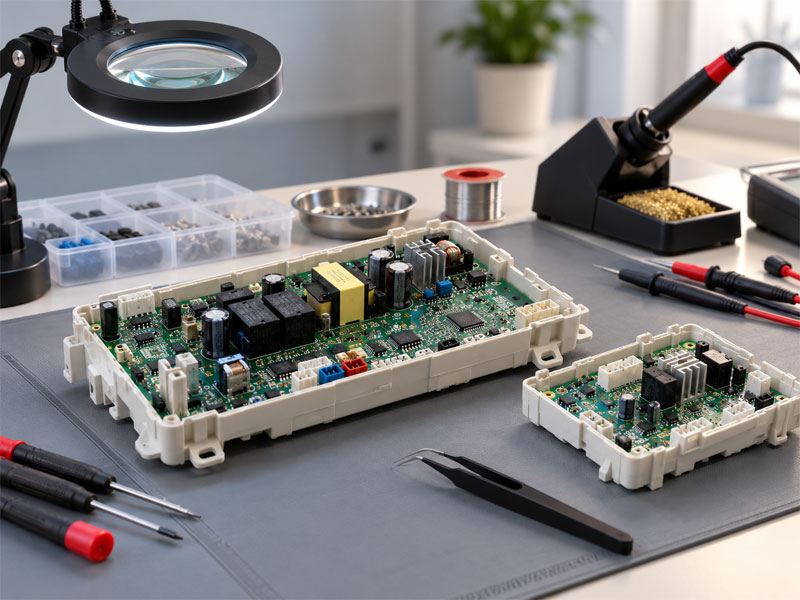

آموزش تعمیر برد لوازم خانگی؛ از شناخت قطعات تا عیب‌یابی تخصصی
دوره آموزش تعمیر برد لوازم خانگی برای یادگیری عملی الکترونیک، تحلیل مدار و تعمیر بردهای فرمان و قدرت طراحی شده است. مسیر آموزش از شناخت قطعات و کار با مولتی‌متر آغاز می‌شود و به نقشه‌خوانی، مسیریابی PCB، تعمیر تغذیه سوئیچینگ، بررسی مدار اینورتر و پروگرام حافظه‌های قابل پشتیبانی می‌رسد. هدف این است که هنرجو برای هر تشخیص، دلیل قابل‌اندازه‌گیری داشته باشد و بتواند علت خرابی را پیش از تعویض قطعات مشخص کند.
در این کلاس، ساختار برد دستگاه‌هایی مانند یخچال فریزر، ماشین لباسشویی، ماشین ظرفشویی، کولر گازی، مایکروفر، پکیج، جاروبرقی، اسپرسوساز و آبسردکن بررسی می‌شود. آموزش بر شناخت بخش‌های مشترک این بردها و تفاوت مدارهای کنترلی آن‌ها تمرکز دارد؛ مهارتی که برای بررسی مدل‌های جدید و بردهای فاقد نقشه نیز کاربرد دارد.
برای مثال، روشن نشدن یک دستگاه می‌تواند به ورودی برق، مدار تغذیه، رگولاتور یا مدار راه‌اندازی پردازنده مربوط باشد؛ درحالی‌که کار نکردن پمپ یا موتور ممکن است از مصرف‌کننده، سیم‌کشی، شرایط حفاظتی یا خروجی برد ناشی شود. هنرجو یاد می‌گیرد این احتمال‌ها را به ترتیب بررسی کند و میان خرابی برد و خرابی قطعات متصل به آن تفاوت بگذارد.
🎯 هدف کارگاه: بتوانید یک برد را به بخش‌های تغذیه، پردازنده، ورودی سنسورها، مدار فرمان و خروجی قدرت تقسیم کنید؛ سپس با تست قطعات و تحلیل اندازه‌گیری‌ها، محدوده خرابی را پیدا کنید.
سرفصل‌های پایه آموزش تعمیر برد الکترونیکی لوازم خانگی
برای شروع تعمیرات برد، شناخت عملکرد قطعات به‌اندازه مهارت لحیم‌کاری اهمیت دارد. در بخش مقدماتی، مفاهیم الکترونیک با مثال‌های واقعی از بردهای لوازم خانگی آموزش داده می‌شوند تا ارتباط میان مباحث پایه و خرابی‌های روزمره روشن باشد.
شناخت قطعات SMD و پایه‌دار و خواندن مشخصات آن‌ها
مقاومت، خازن، دیود، زنر، ترانزیستور، MOSFET، IGBT، ترایاک، اپتوکوپلر، رله، سلف، ترانس و رگولاتور از قطعات اصلی این بخش هستند. هنرجو با علائم روی برد، پلاریته، شماره پایه‌ها، کد قطعات و روش مراجعه به دیتاشیت آشنا می‌شود. همچنین تفاوت نصب سطحی یا SMD با قطعات پایه‌دار توضیح داده می‌شود؛ DIP تنها یکی از انواع پکیج‌های پایه‌دار است.
تست قطعات با مولتی‌متر و تفسیر نتیجه اندازه‌گیری
کار با حالت‌های مقاومت، تست دیود، پیوستگی مسیر و اندازه‌گیری ولتاژ AC و DC به‌صورت کاربردی تمرین می‌شود. تشخیص تأثیر قطعات موازی بر اندازه‌گیری داخل مدار، انتخاب مرجع مناسب و ضرورت خارج کردن قطعه یا آزاد کردن یک پایه در بعضی تست‌ها، بخش مهم این آموزش است. بوق مولتی‌متر به‌تنهایی اثبات اتصال کوتاه نیست و نتیجه باید با ساختار مدار تفسیر شود.
نقشه‌خوانی و ارتباط شماتیک با برد واقعی
هنرجو مسیر ورودی برق، یکسوساز، مدار تغذیه، رگولاتورها، پردازنده و خروجی‌ها را روی شماتیک دنبال می‌کند و معادل آن‌ها را روی PCB پیدا می‌کند. شناسایی نقاط تست، نام شبکه‌ها و ارتباط کانکتورها با مصرف‌کننده‌ها کمک می‌کند نقشه‌خوانی به ابزاری برای تعمیر تبدیل شود.
مسیریابی برد بدون نقشه و تشخیص بلوک معیوب
در بردهایی که شماتیک در دسترس نیست، از مشاهده مسیرها، تست پیوستگی در حالت بی‌برق و اطلاعات دیتاشیت استفاده می‌شود. تمرین‌ها شامل پیدا کردن مسیر تغذیه، زمین مدار، فرمان رله، گیت ترایاک و ورودی سنسورهاست. در بردهای چندلایه، همه اتصال‌ها از روی ظاهر قابل تشخیص نیستند و باید نتیجه با اندازه‌گیری تأیید شود.
ولتاژگیری اصولی و تشخیص تغذیه ایزوله و غیرایزوله
ولتاژهای متداول مانند ۱۲، ۵ و ۳٫۳ ولت با توجه به طراحی هر برد بررسی می‌شوند؛ این مقادیر برای تمام دستگاه‌ها یکسان نیستند. هنرجو پیش از اندازه‌گیری، مرجع مدار و ارتباط آن با برق شهر را مشخص می‌کند. کم بودن ولتاژ یک ریل به معنی ایمن بودن آن نسبت به زمین نیست؛ بعضی بردهای لوازم خانگی تغذیه غیرایزوله دارند.
لحیم‌کاری SMD و ترمیم مسیر، پد و اتصال‌های آسیب‌دیده
انتخاب نوک هویه، کنترل دما و زمان حرارت‌دهی، استفاده از فلاکس مناسب، قلع‌برداری و تعویض قطعات چندپایه تمرین می‌شود. در ترمیم PCB نیز ظرفیت جریان مسیر، استحکام اتصال و فاصله عایقی اهمیت دارد. برد کربنی‌شده یا آسیب‌دیده در ناحیه عایق، همیشه با یک سیم‌کشی ساده قابل بازگرداندن به شرایط مطمئن نیست.
خواندن و پروگرام EEPROM و حافظه برد
در بردهای قابل سرویس، شناسایی نوع حافظه، انتخاب ولتاژ صحیح پروگرامر، تهیه نسخه پشتیبان و کنترل صحت نوشتن فایل آموزش داده می‌شود. فایل جایگزین باید با مدل دستگاه، شماره برد و نسخه سخت‌افزار سازگار باشد. هر آی‌سی هشت‌پایه حافظه نیست و هر میکروکنترلر نیز با پروگرامر عمومی خوانده یا برنامه‌ریزی نمی‌شود.
برای مرور مباحث پایه و تکمیل تمرین‌های کلاس، می‌توانید از بخش مقالات آموزشی تعمیرات استفاده کنید و موضوعات مرتبط با قطعه‌شناسی و عیب‌یابی را در کنار تمرین عملی دنبال کنید.
ابزارهای موردنیاز کارگاه تعمیر برد لوازم خانگی
انتخاب ابزار باید با نوع مدار و سطح تمرین هماهنگ باشد. ابزارهای اندازه‌گیری علاوه بر دقت، باید از نظر محدوده ولتاژ، نوع پراب و شرایط استفاده برای مدار موردنظر مناسب باشند.
| ابزار | کاربرد در کلاس | نکته انتخاب و استفاده |
|---|---|---|
| مولتی‌متر دیجیتال | ولتاژگیری، تست دیود، مقاومت و مسیرهای برد | پراب سالم و رده حفاظتی متناسب با محل اندازه‌گیری |
| هویه و هیتر قابل تنظیم | تعویض قطعات و ترمیم اتصال‌ها | کنترل حرارت و پیشگیری از جدا شدن پد |
| منبع تغذیه DC محدودشونده | تست بخش‌های کم‌ولتاژ و بررسی جریان مصرفی | تنظیم ولتاژ و محدودیت جریان پیش از اتصال |
| اسیلوسکوپ و پراب مناسب | بررسی ریپل، PWM، کلاک و ارتباط بین بردها | انتخاب روش اندازه‌گیری متناسب با زمین و ولتاژ مدار |
| LCR متر یا ESR متر | بررسی ظرفیت، سلف و ESR در دستگاه‌های دارای این قابلیت | تخلیه ایمن خازن و توجه به محدودیت تست داخل مدار |
| پروگرامر و تبدیل مناسب | خواندن، پشتیبان‌گیری و نوشتن حافظه‌های پشتیبانی‌شده | بررسی نوع تراشه، ولتاژ و جهت نصب |
| لوپ یا میکروسکوپ | مشاهده ترک لحیم، خوردگی و آسیب مسیرها | نور کافی و فاصله کاری مناسب |
| تجهیزات حفاظت و محدودسازی جریان | آزمون کنترل‌شده برد پس از بررسی اولیه | انتخاب متناسب با مدار؛ لامپ سری برای همه اینورترها مناسب نیست |
نکته اندازه‌گیری: اتصال گیره زمین اسیلوسکوپ معمولی به بخش متصل به برق شهر می‌تواند اتصال کوتاه خطرناک ایجاد کند. اندازه‌گیری این قسمت‌ها به تجهیزات و روش مناسب نیاز دارد؛ ترانس ایزوله نیز به‌تنهایی تمام خطرهای تماس و اندازه‌گیری را حذف نمی‌کند.

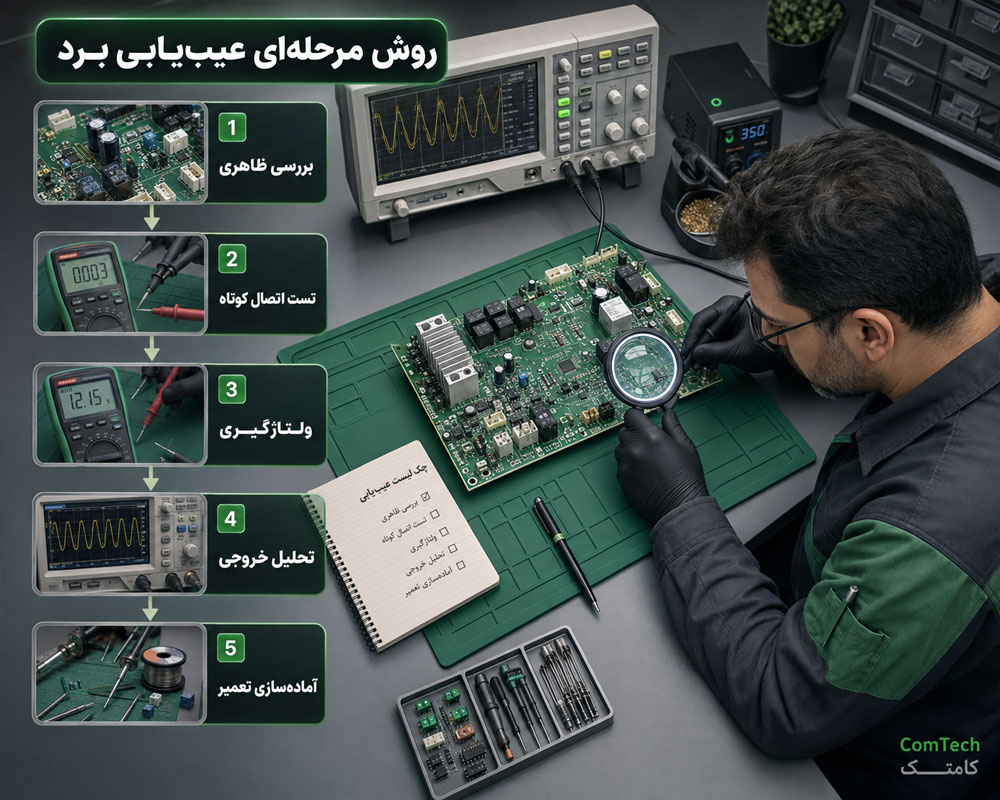

روش مرحله‌ای عیب‌یابی برد؛ از نشانه خرابی تا علت اصلی
تعمیر اصولی با ثبت مدل دستگاه، شماره برد، نشانه خرابی و سابقه تعمیر شروع می‌شود. خاموشی دائمی، قطع شدن پس از گرم شدن و توقف در یک مرحله از برنامه، مسیرهای بررسی متفاوتی دارند.
بازدید ظاهری و تست‌های بی‌برق
پس از قطع برق و اطمینان از تخلیه ایمن خازن‌ها، برد از نظر سوختگی، رطوبت، شکستگی، لحیم ترک‌خورده و خرابی کانکتورها بررسی می‌شود. سپس قطعات ورودی، نیمه‌هادی‌های قدرت و ریل‌های تغذیه از نظر اتصال غیرعادی کنترل می‌شوند. در صورت مشاهده اتصال کوتاه، ابتدا علت آن مشخص و برطرف می‌شود.
کنترل خروجی تغذیه و پایداری رگولاتورها
وجود ولتاژ نامی تنها بخشی از بررسی است. افت ولتاژ هنگام فعال شدن رله، ریپل زیاد یا راه‌اندازی و خاموشی متناوب منبع تغذیه نیز اهمیت دارد. هنرجو می‌آموزد خرابی خازن، اختلال بازخورد و اضافه‌بار خروجی را با تست‌های مناسب از یکدیگر جدا کند.
بررسی راه‌اندازی پردازنده، ریست و کلاک
در صورت سالم بودن تغذیه، مدار Reset، شرایط راه‌اندازی و کلاک متناسب با طراحی برد بررسی می‌شوند. بعضی پردازنده‌ها نوسان‌ساز داخلی دارند؛ بنابراین نبود کریستال خارجی یا مشاهده نکردن سیگنال روی یک پایه، به‌تنهایی نشانه خرابی MCU نیست.
دنبال کردن ورودی سنسور و فرمان خروجی
در این مرحله مشخص می‌شود آیا شرایط لازم برای صدور فرمان برقرار است، اطلاعات سنسور به برد می‌رسد و درایور خروجی عملکرد صحیحی دارد یا خیر. برای نمونه، صادر نشدن فرمان هیتر ممکن است نتیجه تشخیص نادرست سطح آب باشد و الزاماً از خرابی رله ناشی نشود.

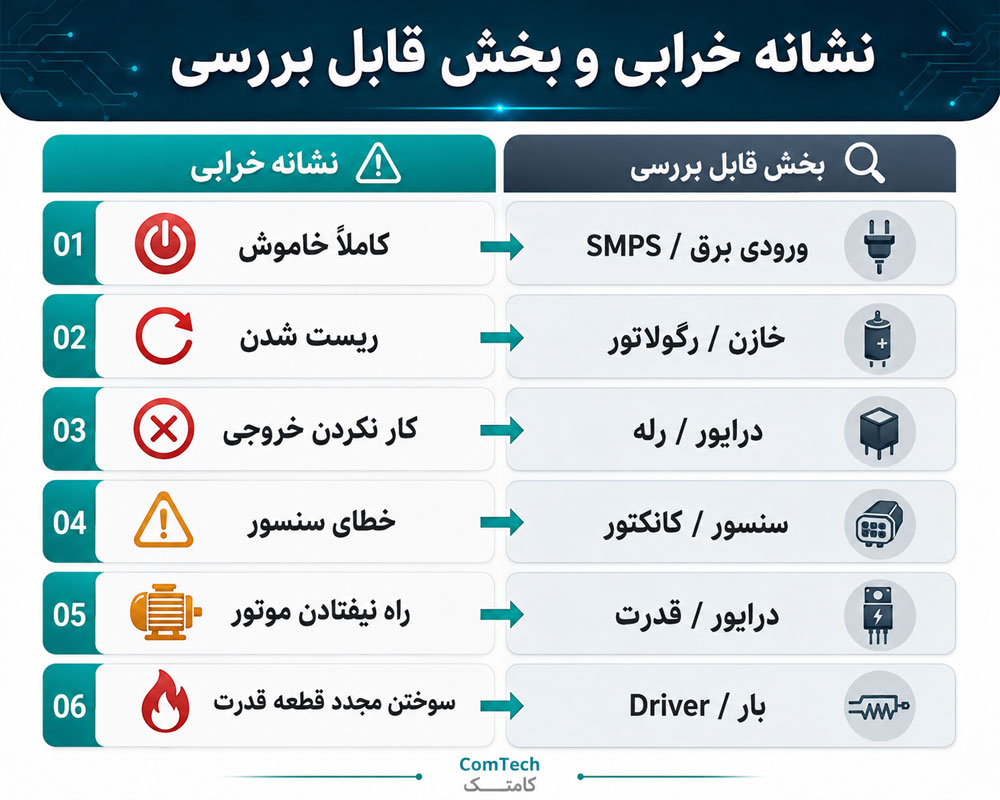

| نشانه خرابی | بخش‌های قابل بررسی | مهارت مورد تمرین |
|---|---|---|
| دستگاه کاملاً خاموش است | ورودی برق، تغذیه، رگولاتورها و مدار راه‌اندازی | ردیابی تغذیه از ورودی تا بخش کنترل |
| برد ریست می‌شود | خازن‌ها، بار خروجی، رگولاتور و Reset | بررسی پایداری ولتاژ هنگام تغییر بار |
| پمپ، فن یا هیتر فعال نمی‌شود | شرایط صدور فرمان، درایور، رله یا ترایاک و مصرف‌کننده | تفکیک خطای فرمان از خرابی خروجی |
| خطای سنسور نمایش داده می‌شود | سنسور، سیم‌کشی، سوکت و مدار ورودی برد | مقایسه اندازه‌گیری با مشخصات همان مدل |
| موتور اینورتر راه نمی‌افتد | باس DC، درایور، ماژول قدرت، ارتباط و موتور | تحلیل زنجیره تغذیه، فرمان و حفاظت |
| قطعه تعویض‌شده دوباره می‌سوزد | بار، درایور، مدار جریان، حفاظت و دفع حرارت | پیدا کردن علت اولیه آسیب |

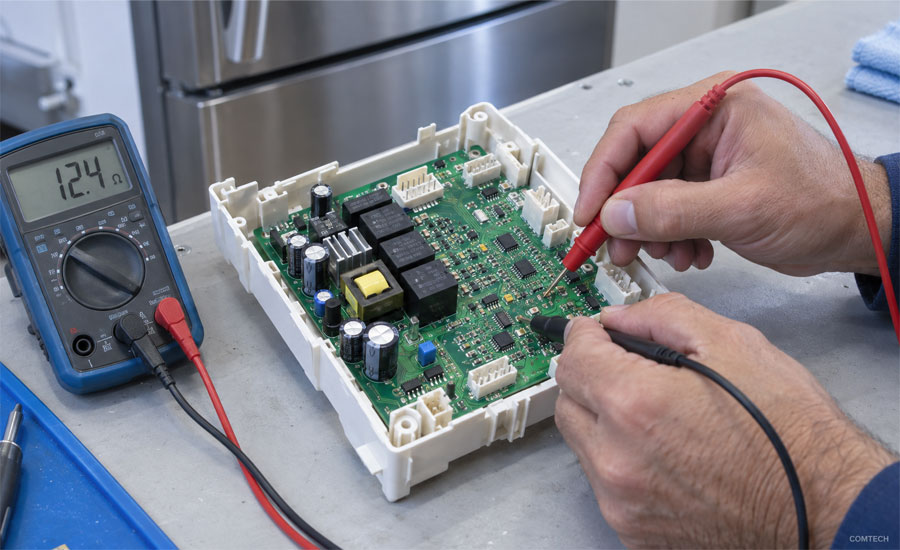

آموزش تعمیر برد یخچال فریزر دیجیتال و اینورتر
در بخش تعمیر برد یخچال، ارتباط برد اصلی با کمپرسور، فن‌ها، سنسورها، سیستم دیفراست و نمایشگر بررسی می‌شود. در مدل‌های اینورتر، مدار کنترل کمپرسور نیز به این مجموعه اضافه می‌شود و تشخیص خرابی به بررسی هم‌زمان فرمان، تغذیه و بار نیاز دارد.
روشن نشدن یخچال، استارت نخوردن کمپرسور، توقف فن، انجام نشدن برفک‌زدایی و ریست شدن نمایشگر از سناریوهای این بخش هستند. معماری بردها با توجه به مدل دستگاه بررسی می‌شود؛ زیرا حتی محصولات یک برند نیز ممکن است مدار و روش کنترل متفاوتی داشته باشند.
سرفصل‌های عیب‌یابی برد یخچال و مدار دیفراست
بررسی تغذیه، برد اصلی و نمایشگر
مدار ورودی، منبع تغذیه، رگولاتورها و مسیر ارتباط نمایشگر بررسی می‌شوند. در منابع تغذیه دارای بازخورد اپتوکوپلری، قطعات همان مسیر نیز تست می‌شوند؛ وجود اپتوکوپلر یا TL431 در همه بردها الزامی نیست.
تست سنسور NTC و مدار فرمان دیفراست
مقاومت سنسور کابین، فریزر و اواپراتور با جدول دما و مقاومت همان قطعه مقایسه می‌شود. سپس سیم‌کشی، ورودی برد، المنت، فیوز حرارتی و خروجی فرمان بررسی می‌شوند. مقدار مقاومت همه سنسورهای NTC یکسان نیست و اندازه‌گیری در یک دمای نامشخص برای تأیید سلامت کافی نیست.
تشخیص خرابی برد اینورتر از ایراد کمپرسور
هنرجو مسیر ورودی، باس DC، تغذیه درایور، ماژول قدرت، مدار جریان و ارتباط بردها را تحلیل می‌کند. وضعیت کمپرسور و سیم‌کشی نیز پیش از اتصال برد تعمیرشده بررسی می‌شود. راه‌اندازی نشدن کمپرسور می‌تواند از فعال شدن حفاظت یا نرسیدن فرمان ناشی شود.
بررسی فن و اطلاعات حافظه برد
نوع فن، ولتاژ تغذیه، فرمان کنترل و بازخورد دور متناسب با مدل بررسی می‌شود. در بردهای دارای حافظه قابل سرویس، پشتیبان‌گیری و بررسی سازگاری فایل نیز آموزش داده می‌شود؛ پروگرام حافظه جایگزین عیب‌یابی تغذیه و ارتباط نیست.

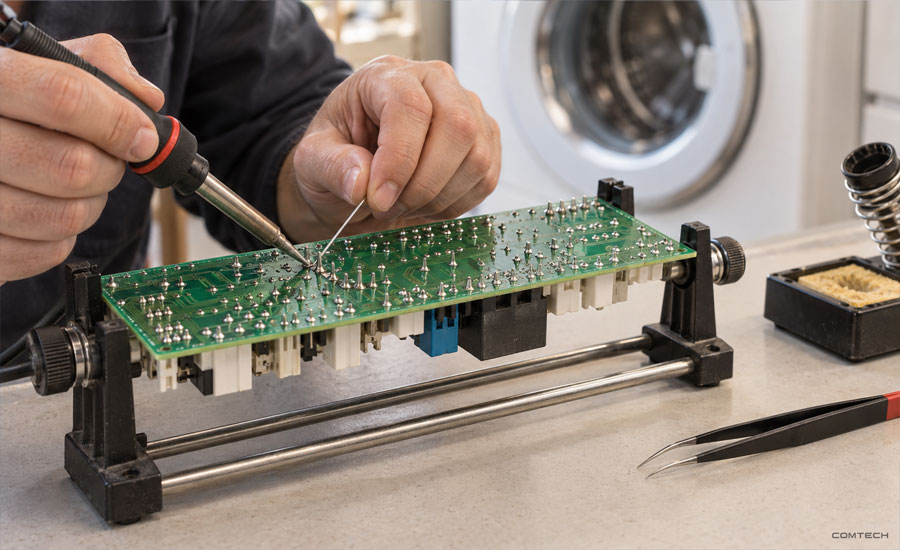

آموزش تعمیر برد ماشین لباسشویی و کنترل موتور اینورتر
در کلاس تعمیر برد لباسشویی، هنرجو علاوه بر مدار الکترونیکی، ترتیب اجرای برنامه را یاد می‌گیرد. قفل شدن درب، آبگیری، تشخیص سطح آب، چرخش موتور، گرم شدن، تخلیه و خشک‌کن به یکدیگر وابسته‌اند؛ بنابراین توقف برنامه باید با توجه به مرحله وقوع آن تحلیل شود.
سرفصل‌های تعمیر برد فرمان و موتور لباسشویی
مدار تغذیه، قفل درب و ورودی سطح آب
تغذیه برد و پنل، خروجی فرمان قفل و مسیر اعلام وضعیت درب بررسی می‌شوند. در بخش سطح آب نیز تفاوت پرشرسوئیچ مکانیکی و سنسور الکترونیکی آموزش داده می‌شود. نوع خروجی سنسور ممکن است با مدل تغییر کند و تست آن باید مطابق مشخصات قطعه انجام شود.
فرمان شیر برقی، هیتر و پمپ تخلیه
مسیر فرمان از پردازنده تا درایور، رله یا ترایاک و کانکتور خروجی دنبال می‌شود. گرفتگی پمپ، خرابی سیم‌پیچ، اتصال نامناسب و ایراد سنسور دما نیز بررسی می‌شوند تا مشکل قطعات خارجی به اشتباه خرابی برد تشخیص داده نشود.
کنترل موتور معمولی و برد موتور اینورتر
ساختار کنترل موتور یونیورسال با موتورهای اینورتر متفاوت است. در مدل‌های مربوط، مدار ترایاک و بازخورد تاکو یا ماژول قدرت و مدار اندازه‌گیری جریان بررسی می‌شود. سنسور موقعیت در برخی طراحی‌ها وجود دارد و بعضی مدارها از کنترل بدون سنسور استفاده می‌کنند.
تحلیل ارور و توقف برنامه شست‌وشو
کد خطا با اطلاعات همان برند و مدل تطبیق داده می‌شود. هنرجو برای هر خطا، مسیر بررسی شامل شرایط شروع برنامه، سنسورها، سیم‌کشی و خروجی برد را تنظیم می‌کند. مشابه بودن حروف یک ارور در دو دستگاه، به معنی یکسان بودن علت خرابی نیست.

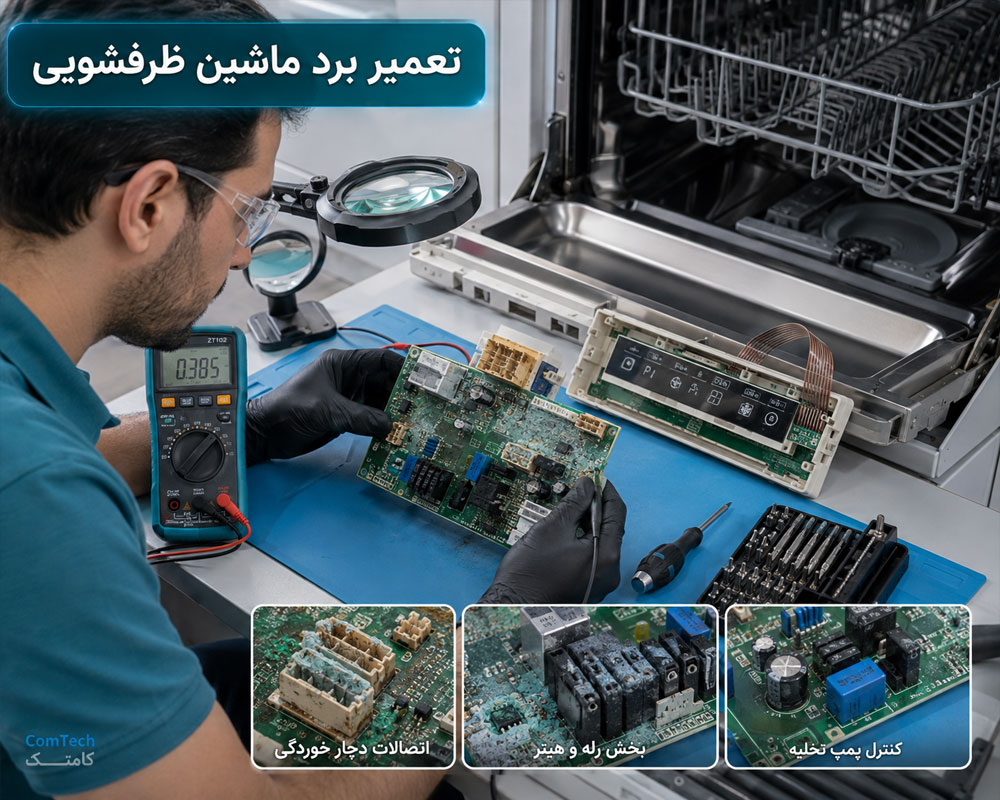

آموزش تعمیر برد ماشین ظرفشویی، پمپ و مدار هیتر
در آموزش تعمیر برد ظرفشویی، برد اصلی، پنل، پمپ گردش آب، پمپ تخلیه، شیر ورودی و مدار گرمایش بررسی می‌شوند. رطوبت، خوردگی سوکت‌ها و آسیب اتصال‌های قدرت نیز در عیب‌یابی اهمیت دارند؛ به‌ویژه زمانی که دستگاه گاهی روشن می‌شود یا میان برنامه متوقف می‌ماند.
سرفصل‌های عیب‌یابی برد اصلی و پنل ظرفشویی
تغذیه پنل، کلیدها و ارتباط با برد اصلی
ولتاژ پنل، فلت‌ها، کلیدها و مسیر ارتباط بررسی می‌شوند. خاموش بودن نمایشگر ممکن است از نرسیدن تغذیه یا قطع اتصال ناشی شود و الزاماً نشانه خرابی پردازنده پنل نیست.
سنسور دما، سطح آب و تشخیص نشتی
ورودی‌های دما، فشار یا سطح آب و سامانه تشخیص نشتی مطابق طراحی دستگاه تحلیل می‌شوند. در مدل‌های مجهز، فلومتر و سنسور کدورت نیز بررسی می‌شوند. فعال شدن حفاظت نشتی ممکن است باعث ادامه کار پمپ تخلیه شود و نباید با خرابی قطعه خروجی اشتباه گرفته شود.
رله هیتر و مدار پمپ شست‌وشو
لحیم اتصال‌های پرجریان، رله هیتر، مسیر فرمان و وضعیت مصرف‌کننده تست می‌شوند. در مدل‌های دارای پمپ دورمتغیر، مدار اینورتر و ارتباط آن با برد اصلی نیز بررسی می‌شود. تست نهایی باید عملکرد گرمایش و گردش آب را در شرایط واقعی تأیید کند.

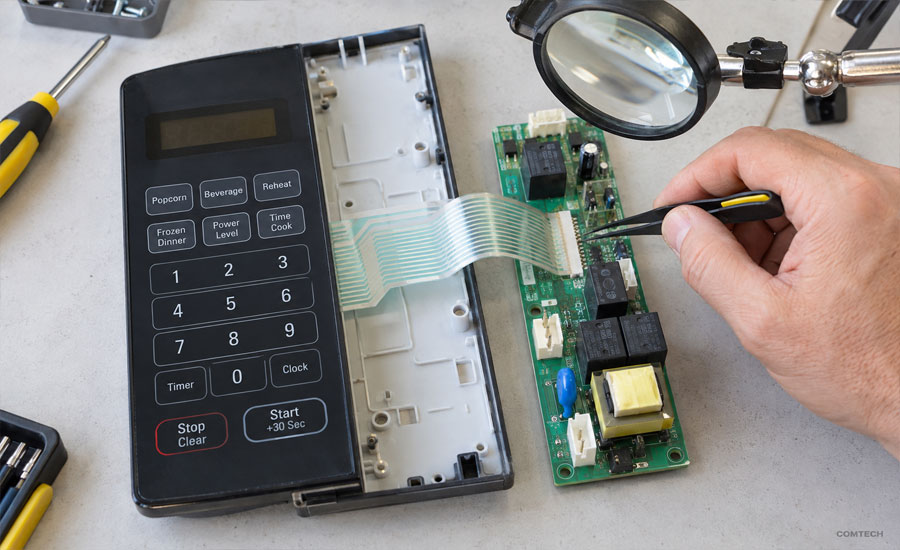

آموزش تعمیر برد مایکروفر معمولی و اینورتر
این بخش بر برد فرمان، تغذیه، صفحه‌کلید، رله‌های خروجی و مدارهای ایمنی مایکروفر تمرکز دارد. در مدل‌های اینورتر، ساختار مدار تولید توان نیز بررسی می‌شود. روشن بودن نمایشگر همراه با گرم نکردن دستگاه، به‌تنهایی محل خرابی را مشخص نمی‌کند.
سرفصل‌های بررسی برد فرمان و مدار ایمنی مایکروفر
عیب‌یابی تغذیه، پنل و خروجی رله‌ها
تغذیه پردازنده، کلیدهای غشایی، فلت، نمایشگر و فرمان خروجی‌ها بررسی می‌شوند. در خرابی‌های ناشی از بخار یا چربی، روش پاک‌سازی سازگار با قطعات، خشک‌کردن و کنترل خوردگی مسیرها نیز آموزش داده می‌شود.
شناخت مدار اینورتر و بخش ولتاژ بالا
تفاوت برد فرمان و مدار توان، مسیر یکسوسازی، قطعات سوئیچینگ و حفاظت‌ها توضیح داده می‌شود. ارزیابی بخش ولتاژ بالا تنها در محیط کارگاهی مجهز و زیر نظر مدرس انجام می‌شود و به روش تست اختصاصی همان دستگاه نیاز دارد.
ایمنی بخشی از مهارت تعمیر است: خازن ولتاژ بالای مایکروفر می‌تواند پس از قطع برق نیز انرژی خطرناک داشته باشد. مدارهای قفل درب نباید دور زده شوند و دستگاه نباید با درب باز یا حفاظت ناقص راه‌اندازی شود.
بررسی میکروسوئیچ‌های درب و کنترل پس از تعمیر
ترتیب عملکرد سوئیچ‌های درب و مدار مانیتور مطابق دستورالعمل دستگاه بررسی می‌شود. پس از تعمیر، سلامت مکانیزم درب، حفاظت‌ها و آزمون‌های لازم از جمله بررسی نشتی مایکروویو با تجهیزات مناسب در ارزیابی نهایی قرار می‌گیرد.
آموزش تعمیر برد پکیج و آبگرمکن دیواری
برد پکیج با کنترل فن، پمپ، جرقه، شیر گاز و ورودی‌های حفاظتی در عملکرد دستگاه نقش دارد. در آموزش تعمیر برد پکیج، خطای الکترونیکی از ایراد سنسور، گردش آب، تهویه و مجموعه احتراق تفکیک می‌شود. ساختار آبگرمکن‌های الکترونیکی نیز بر اساس مدل بررسی خواهد شد.
سرفصل‌های مدار فرمان و حفاظت برد پکیج
تعمیر تغذیه و خروجی فن و پمپ
مدار تغذیه، رگولاتورها، درایور، رله یا ترایاک و مسیر خروجی بررسی می‌شوند. سلامت فن و پمپ نیز پیش از اتصال مجدد کنترل می‌شود تا بار معیوب به برد تعمیرشده آسیب نزند.
بررسی جرقه، تشخیص شعله و سنسورهای دما
منطق شروع احتراق و دریافت تأیید شعله متناسب با طراحی دستگاه آموزش داده می‌شود. سنسورهای NTC، ورودی فشار و حفاظت دمایی نیز بررسی می‌شوند. ارور شعله یا فشار تنها یک سرنخ است و بدون بررسی اجزای مرتبط، خرابی برد را ثابت نمی‌کند.
اصل تعمیر بردهای گازسوز: مدار تشخیص شعله، کنترل دما و سایر حفاظت‌ها باید عملکرد اصلی خود را حفظ کنند. تحویل دستگاه به تأیید عملکرد ایمن مجموعه نیاز دارد؛ روشن شدن برد روی میز به‌تنهایی کافی نیست.
آموزش تعمیر برد کولر گازی معمولی و اینورتر
در این بخش، برد یونیت داخلی و خارجی، سنسورهای محیط و لوله، فرمان فن و ارتباط میان دو یونیت بررسی می‌شوند. در کولر گازی اینورتر، شناخت مدار قدرت کمپرسور و علت فعال شدن حفاظت‌ها برای تشخیص درست ضروری است.
سرفصل‌های تعمیر برد داخلی و خارجی کولر گازی
تغذیه، گیرنده ریموت و مدار فن داخلی
تغذیه برد، مدار دریافت فرمان، سنسورها، موتور دریچه و کنترل فن بررسی می‌شوند. روش تست فن AC با فن‌های دارای درایور الکترونیکی متفاوت است و اتصال آزمایشی بدون شناخت پایه‌ها می‌تواند باعث خرابی شود.
ارتباط بین یونیت داخلی و خارجی
پیش از بررسی مدار ارتباط، تغذیه هر دو یونیت و سلامت کابل‌ها کنترل می‌شود. سپس رابط ارتباطی و سیگنال آن متناسب با مدل تحلیل می‌شود. خط ارتباط در همه دستگاه‌ها یک سیگنال کم‌ولتاژ ایزوله نیست و روش اندازه‌گیری باید با ساختار مدار هماهنگ باشد.
باس DC، مدار PFC و ماژول قدرت
در بردهای مجهز، مدار اصلاح ضریب توان یا PFC، باس DC، تغذیه درایور و ماژول IPM بررسی می‌شوند. ولتاژ باس به طراحی مدار وابسته است و برای همه بردها مقدار ثابتی ندارد. وضعیت کمپرسور، مدار جریان و دفع حرارت نیز در تشخیص علت آسیب ماژول مؤثر است.

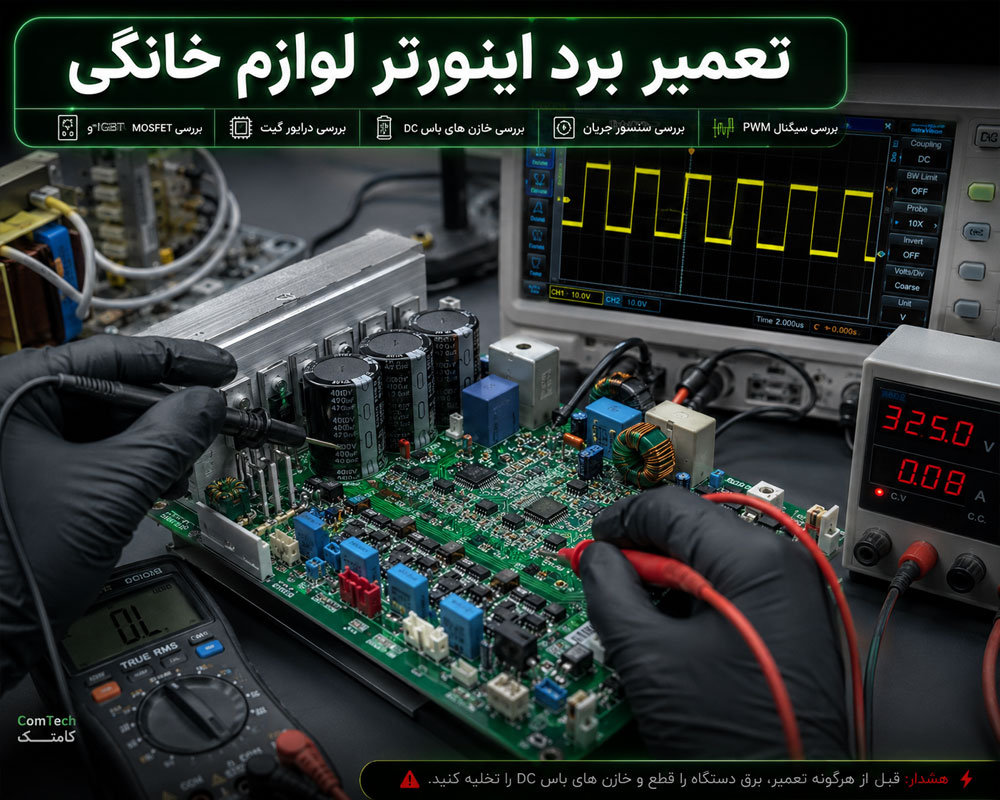

آموزش تخصصی تعمیر برد اینورتر و تست قطعات قدرت
بخش اینورتر برای هنرجویی مناسب است که تست قطعات، تحلیل تغذیه و اصول اندازه‌گیری را آموخته باشد. در این مدارها، بخش قدرت، درایور، پردازنده و حفاظت جریان به یکدیگر وابسته‌اند و تعویض یک قطعه سوخته بدون بررسی این زنجیره، ممکن است به خرابی مجدد منجر شود.
سرفصل‌های تحلیل درایور، IPM و حفاظت اینورتر
تست MOSFET، IGBT و ماژول IPM
شناسایی پایه‌ها از روی دیتاشیت، بررسی اتصال کوتاه و مقایسه شاخه‌های قدرت تمرین می‌شود. تست استاتیک مولتی‌متر می‌تواند بعضی خرابی‌ها را مشخص کند، اما سلامت کامل قطعه در ولتاژ، دما و بار کاری را تضمین نمی‌کند.
بررسی PWM، تغذیه درایور و مدار گیت
تغذیه درایور، مقاومت‌های گیت، مدار بوت‌استرپ در طراحی‌های مربوط و سیگنال‌های فرمان بررسی می‌شوند. نبود PWM ممکن است ناشی از فعال بودن حفاظت یا صادر نشدن مجوز راه‌اندازی باشد؛ بنابراین نباید مستقیماً به خرابی پردازنده نسبت داده شود.
تحلیل مدار اندازه‌گیری جریان و خطای حفاظتی
شنت یا سنسور جریان، تقویت‌کننده و مسیر اعلام خطا بررسی می‌شوند. هنرجو یاد می‌گیرد خطای واقعی اضافه‌جریان را از ایراد اندازه‌گیری تفکیک کند و عوامل حرارتی، بار مکانیکی و خرابی عایق موتور را نیز در نظر بگیرد.
انتخاب قطعه جایگزین و کنترل حرارتی
جایگزینی قطعات تنها بر اساس جریان و ولتاژ نوشته‌شده روی بدنه انجام نمی‌شود. مشخصات سوئیچینگ، پین‌آوت، شرایط تحریک، پکیج و سازگاری حرارتی نیز باید بررسی شوند. نصب صحیح هیت‌سینک، عایق و مواد انتقال حرارت بخشی از تعمیر است.
نکته کارگاهی: برای تأیید تعمیر اینورتر، سلامت قطعات قدرت، مدار فرمان، حفاظت‌ها و بار خروجی باید در کنار یکدیگر بررسی شوند. روشن شدن چراغ برد یا نبود اتصال کوتاه، پایان عیب‌یابی نیست.
آموزش تعمیر برد جاروبرقی و مدار کنترل دور
در جاروبرقی‌های دارای موتور یونیورسال، مدار کنترل دور اغلب با کنترل فاز و ترایاک کار می‌کند. مدل‌های دیجیتال می‌توانند پردازنده، پنل و ورودی‌های حفاظتی داشته باشند. جاروهای شارژی و مدل‌های دارای موتور BLDC ساختار متفاوتی دارند و روش تست آن‌ها باید جداگانه بررسی شود.
سرفصل‌های عیب‌یابی کنترل دور جاروبرقی
بررسی ترایاک و مسیر تحریک
قطعه قدرت، مسیر گیت، ولوم یا فرمان دیجیتال و بخش تشخیص عبور از صفر در مدارهای مجهز بررسی می‌شوند. کار کردن موتور با دور ثابت یا حداکثر سرعت می‌تواند از قطعه قدرت یا مدار کنترل ناشی شود.
تفکیک ایراد موتور، تغذیه و پنل
زغال، کلکتور، حفاظت حرارتی و مسیر برق موتور در کنار برد بررسی می‌شوند. در مدل‌های دیجیتال نیز تغذیه پردازنده، کلیدها و نمایشگر کنترل می‌شود تا تعویض برد بر اساس نشانه ظاهری انجام نشود.
آموزش تعمیر برد یخچال صنعتی و کنترلر برودتی
کنترلرهای تجهیزات برودتی می‌توانند مدیریت کمپرسور، فن، دیفراست و هشدارها را بر عهده داشته باشند. در این بخش، ارتباط تنظیمات کنترلر با عملکرد واقعی سیستم بررسی می‌شود تا خطای تنظیمات با خرابی سخت‌افزار اشتباه نشود.
سرفصل‌های تست کنترلر و ورودی‌های حفاظتی
سنسورهای دما و تنظیمات کنترلر
نوع سنسور پشتیبانی‌شده، مانند NTC یا خانواده سنسورهای مقاومتی، از مشخصات کنترلر تعیین می‌شود. مقدار هدف، اختلاف قطع و وصل، تأخیر راه‌اندازی و تنظیمات دیفراست بررسی می‌شوند. سنسورهای متفاوت را نمی‌توان صرفاً به دلیل شباهت ظاهری جایگزین کرد.
فرمان کمپرسور، کنتاکتور و حفاظت‌ها
خروجی کنترلر ممکن است مستقیماً بار را تغذیه کند یا فرمان کنتاکتور بدهد. ظرفیت خروجی، مدار واسط و ورودی‌های فشار و دما بررسی می‌شوند. در سیستم‌های چندمرحله‌ای، ترتیب و تأخیر راه‌اندازی نیز در تحلیل عملکرد اهمیت دارد.
آموزش تعمیر برد اسپرسوساز خانگی و صنعتی
در آموزش تعمیر برد اسپرسوساز، کنترل دما، هیتر، پمپ، شیر برقی و پنل بررسی می‌شود. گرم نکردن، قطع شدن دستگاه، فعال نشدن پمپ یا خطای دما باید با توجه به مدار الکترونیکی و وضعیت بخش‌های حرارتی و هیدرولیکی تحلیل شوند.
سرفصل‌های مدار کنترل دما و خروجی‌های اسپرسوساز
سنسور دما، رله یا ترایاک هیتر
نوع سنسور، مدار ورودی، فرمان هیتر و حفاظت حرارتی بررسی می‌شوند. روشن نشدن هیتر ممکن است به دلیل نرسیدن شرایط مجاز راه‌اندازی باشد؛ بنابراین تست تنها به رله محدود نمی‌شود.
پمپ، شیر برقی، فلومتر و پنل
فرمان پمپ و شیرها همراه با سلامت مصرف‌کننده بررسی می‌شود. در مدل‌های مجهز، ورودی فلومتر یا تشخیص سطح نیز تحلیل می‌شود. خرابی کلید، فلت یا تغذیه پنل از ایراد برد اصلی تفکیک خواهد شد.
آموزش تعمیر برد آبسردکن دیجیتال و ایستاده
آبسردکن‌ها ممکن است کنترل ترموستاتی ساده یا برد الکترونیکی داشته باشند. در مدل‌های کمپرسوری، مدار فرمان کمپرسور و در مدل‌های ترموالکتریک، تغذیه و کنترل ماژول سرمایش ساختار متفاوتی دارد.
سرفصل‌های مدار سرمایش و گرمایش آبسردکن
بررسی تغذیه و فرمان سرمایش
سنسور دما، خروجی فرمان، فن و مصرف‌کننده متناسب با مدل بررسی می‌شوند. سرد نکردن آب همیشه به معنی خرابی برد نیست و وضعیت سامانه سرمایش نیز باید ارزیابی شود.
کنترل هیتر و حفاظت حرارتی
رله یا قطعه سوئیچ‌کننده، ترموستات و حفاظت حرارتی بررسی می‌شوند. تست نهایی باید قطع و وصل صحیح گرمایش و سرمایش را تأیید کند و صرفاً به روشن شدن چراغ‌های پنل محدود نباشد.
کاربرد مهارت تعمیر برد در سایر لوازم برقی
پس از یادگیری تحلیل تغذیه، ورودی سنسور و خروجی قدرت، هنرجو می‌تواند همین روش را برای بررسی بردهای دیگر به کار بگیرد. بااین‌حال هر دستگاه منطق عملکرد، محدودیت‌ها و حفاظت‌های مخصوص خود را دارد و شناخت الکترونیک به‌تنهایی جایگزین آشنایی با دستگاه نمی‌شود.
تمرین تحلیل بردهای ناشناخته و ترکیبی
بازسازی بخش‌های مدار و انتخاب نقاط تست
در تمرین برد ناشناخته، ابتدا قطعات اصلی و کانکتورها شناسایی می‌شوند. سپس نقشه ساده‌ای از بلوک‌ها تهیه و برای هر بخش، ورودی، خروجی و معیار سلامت تعریف می‌شود. این روش به هنرجو کمک می‌کند به‌جای حدس زدن، یک برنامه قابل‌پیگیری برای عیب‌یابی داشته باشد.

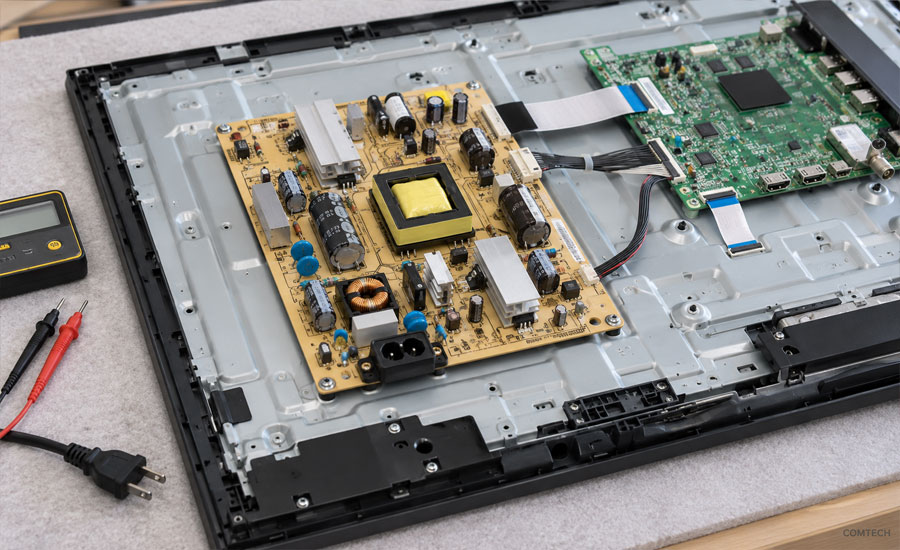

آشنایی با تعمیر برد لوازم صوتی و تصویری
منابع تغذیه، رگولاتورها و بسیاری از مدارهای فرمان در تجهیزات صوتی و تصویری با مباحث این دوره اشتراک دارند. این بخش، کاربرد مهارت‌های پایه در برد تغذیه، مین‌برد و مدار تقویت‌کننده را معرفی می‌کند؛ تعمیر تخصصی تصویر و پنل به آموزش و ابزار متناسب با همان دستگاه نیاز دارد.
سرفصل‌های مشترک تعمیر برد صوتی و تصویری
تغذیه آماده‌به‌کار و مسیر فرمان روشن شدن
تغذیه Standby، فرمان روشن شدن و فعال شدن خروجی‌های اصلی بررسی می‌شوند. در مدارهای مجهز، بخش PFC نیز در تحلیل تغذیه قرار می‌گیرد.
ردیابی سیگنال صوت و تغذیه مدار تصویر
مسیر ورودی، پیش‌تقویت‌کننده، تقویت‌کننده قدرت و حفاظت خروجی بررسی می‌شود. در مدار تصویر نیز تأکید بر شناسایی ریل‌های تغذیه و تفکیک ایراد تغذیه از خرابی بخش پردازش یا نمایش است.
مسیر تکمیلی آموزش تعمیر برد صنعتی و اتوماسیون
تعمیر کارت‌های کنترل، منابع تغذیه صنعتی و درایوها ادامه‌ای تخصصی برای مهارت تحلیل برد است. توان بالاتر، محیط کاری سخت‌تر و ارتباط با ماشین‌آلات باعث می‌شود ارزیابی حفاظت‌ها، بار و شرایط نصب در این تجهیزات اهمیت بیشتری داشته باشد.
سرفصل‌های آشنایی با بردهای کنترل صنعتی
ورودی و خروجی ایزوله و مدارهای واسط
کارت‌های ورودی و خروجی، اپتوکوپلرها، منابع تغذیه و مدارهای رابط بررسی می‌شوند. هنرجو تفاوت بین خرابی ورودی، نبود سیگنال سنسور و اشکال در مدار خروجی را تحلیل می‌کند.
مدار قدرت، مسیرهای پرجریان و پشتیبان‌گیری تنظیمات
در کنار تست قطعات قدرت، سلامت عایق، کانکتورها، اتصالات پرجریان و دفع حرارت بررسی می‌شود. در تجهیزات دارای امکان پشتیبان‌گیری، پارامترها و اطلاعات قابل بازیابی پیش از تغییر یا تعویض قطعات ثبت می‌شوند.
برای انتخاب مسیر تخصصی بعدی و مقایسه مباحث مرتبط، بخش فهرست دوره‌های آموزشی به شما کمک می‌کند آموزش تکمیلی را متناسب با زمینه کاری خود انتخاب کنید.
کارگاه عملی تعمیر برد؛ اجرای یک پروژه از پذیرش تا تست نهایی
در بخش عملی، هنرجو یک برد معیوب را بررسی می‌کند، فرضیه‌های خرابی را می‌نویسد و نتیجه هر تست را ثبت می‌کند. ارزش تمرین زمانی مشخص می‌شود که بتوان توضیح داد چرا یک قطعه تعویض شده و چه شواهدی سلامت بخش‌های دیگر را تأیید می‌کنند.

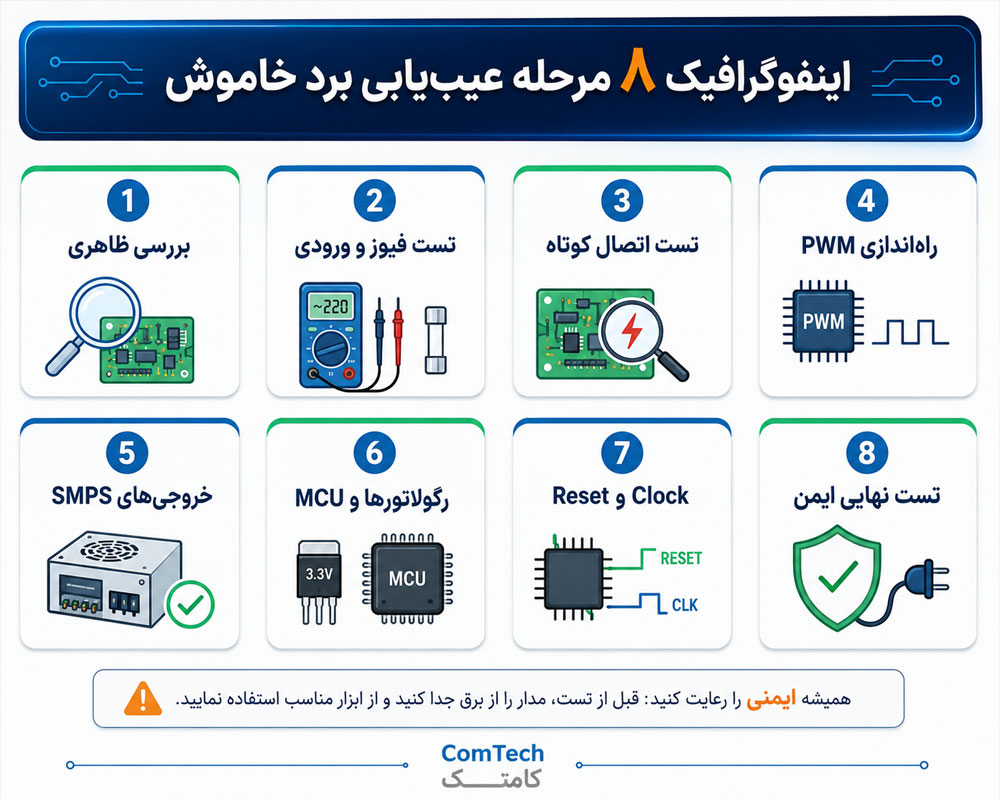

هشت مرحله تمرین عیب‌یابی بردی که روشن نمی‌شود
- ثبت مشخصات و نشانه خرابی: مدل دستگاه، شماره برد، وضعیت پنل و شرایط بروز ایراد مشخص می‌شود.
- بازدید و تست بی‌برق: پس از آماده‌سازی ایمن، آثار آسیب و اتصال کوتاه احتمالی بررسی می‌شوند.
- ارزیابی ورودی و مدار راه‌اندازی: فیوز، یکسوساز و مسیر راه‌اندازی تغذیه متناسب با طراحی تحلیل می‌شوند.
- کنترل خروجی منبع تغذیه: مقدار ولتاژ، پایداری و رفتار آن هنگام تغییر بار بررسی می‌شود.
- بررسی تغذیه پردازنده و ریست: شرایط لازم برای شروع عملکرد بخش منطقی کنترل می‌شود.
- بررسی پنل و ورودی‌ها: کلیدها، ارتباط پنل و وضعیت سنسورهای مؤثر در راه‌اندازی ارزیابی می‌شوند.
- تعمیر و بازبینی علت آسیب: قطعه یا مسیر معیوب اصلاح و عوامل ایجادکننده خرابی بررسی می‌شوند.
- آزمون عملکرد و ثبت نتیجه: راه‌اندازی کنترل‌شده و سپس تست متناسب با دستگاه انجام می‌شود.
چک‌لیست کنترل کیفیت برد بعد از تعمیر
- بررسی کیفیت لحیم، نبود پل قلع و استحکام قطعات و کانکتورها
- کنترل پایداری تغذیه در حالت آماده‌به‌کار و هنگام فعال شدن خروجی‌ها
- بررسی دمای غیرعادی قطعات و صحت نصب هیت‌سینک و عایق‌ها
- کنترل مصرف‌کننده‌ها و سیم‌کشی مرتبط با قطعه آسیب‌دیده
- تأیید عملکرد سنسورها و حفظ تمام مدارهای حفاظتی
- اجرای چرخه عملکرد مرتبط با خرابی و ثبت نتایج آزمون
آشنایی با روند خدمات تخصصی تعمیرات نیز به درک مراحل پذیرش، تشخیص، اعلام هزینه و کنترل کیفیت کمک می‌کند. در محیط واقعی، گزارش روشن از علت خرابی و حدود تعمیر به‌اندازه مهارت فنی اهمیت دارد.
✅ معیار موفقیت پروژه: هنرجو بتواند نشانه خرابی، تست‌های انجام‌شده، قطعه معیوب، علت احتمالی آسیب و نتیجه آزمون نهایی را توضیح دهد. تعویض قطعه بدون ثبت و تأیید نتیجه، یک پروژه کامل تعمیراتی محسوب نمی‌شود.
کلاس تعمیر برد لوازم خانگی برای مبتدی‌ها و تعمیرکاران شاغل
افراد مبتدی مسیر آموزش را از قطعه‌شناسی و اندازه‌گیری‌های پایه آغاز می‌کنند. تعمیرکاران شاغل نیز می‌توانند روی تحلیل تغذیه، عیب‌یابی اینورتر، استفاده از اسیلوسکوپ و تشخیص خرابی‌های متناوب تمرکز کنند. پیشرفت در این مهارت به تمرین مستمر روی برد، ثبت اندازه‌گیری‌ها و بازبینی خطاهای تشخیص وابسته است.
پیش‌نیاز یادگیری و روش تمرین مؤثر
آشنایی مقدماتی با ولتاژ، جریان و مقاومت شروع یادگیری را آسان‌تر می‌کند. تمرین‌ها بهتر است از مدارهای کم‌ولتاژ و بی‌برق آغاز شوند و پس از تسلط بر ابزار و اصول ایمنی، به مدارهای پیچیده‌تر برسند. مشاهده ویدئو برای مرور مطالب مفید است، اما مهارت لحیم‌کاری و اندازه‌گیری با تمرین فیزیکی شکل می‌گیرد.
نقش آموزش آنلاین در یادگیری تعمیر برد
آموزش آنلاین می‌تواند برای قطعه‌شناسی، تحلیل شماتیک، مطالعه دیتاشیت و بررسی سناریوهای خرابی کاربرد داشته باشد. برای کسب مهارت عملی، تمرین روی PCB و دریافت بازخورد ضروری است؛ به‌ویژه در مدارهای متصل به برق شهر و بخش‌های اینورتر که نیازمند نظارت و تجهیزات مناسب هستند.
مهارت‌های قابل ارزیابی پس از تکمیل تمرین‌ها
- شناسایی قطعات و انتخاب روش تست مناسب با توجه به مدار و دیتاشیت
- بلوک‌بندی برد و طراحی مسیر عیب‌یابی بر اساس نشانه خرابی
- تشخیص ایراد تغذیه، سنسور، فرمان، خروجی قدرت و بار خارجی
- لحیم‌کاری و ترمیم اتصال‌ها با رعایت الزامات الکتریکی و مکانیکی
- بررسی مدارهای اینورتر در محدوده آموزش و تجهیزات موجود
- پشتیبان‌گیری و پروگرام حافظه‌های پشتیبانی‌شده با فایل سازگار
- ثبت گزارش تعمیر و اجرای کنترل کیفیت پیش از تحویل
مهارت ماندگار در تعمیر برد: توانایی تحلیل مدار و تأیید تشخیص با اندازه‌گیری، پایه پیشرفت در این حرفه است. با تکمیل تمرین‌ها، هنرجو برای بررسی بردهای لوازم خانگی یک روش منظم در اختیار دارد و می‌تواند مهارت خود را به‌تدریج در دستگاه‌ها و مدارهای تخصصی‌تر توسعه دهد.
