تعمیر ضبط و سیستم صوتی تصویری خودرو
کامتک مرکز تخصصی تعمیر ضبط ماشین، تعمیر پخش خودرو، تعمیر مانیتور اندروید، آمپلی‌فایر، ساب‌ووفر، باند، دزدگیر، دوربین دنده عقب و تجهیزات صوتی تصویری خودرو است. دستگاه پیش از تعویض هر قطعه به‌صورت مرحله‌ای عیب‌یابی میشود تا مشخص شود مشکل از برق خودرو، سیم‌کشی، برد الکترونیکی، مدار تغذیه، پردازنده، حافظه، بخش صوت، نمایشگر یا تجهیزات جانبی است.
روشن نشدن ضبط، قطع شدن صدا، ریست هنگام استارت، خاموش شدن دستگاه با افزایش ولوم، کار نکردن USB، وصل نشدن Bluetooth، سیاه شدن مانیتور، خرابی تاچ، ماندن مانیتور اندروید روی لوگو، روشن شدن چراغ Protect آمپلی‌فایر، ضعیف شدن ساب، خش‌خش باند، از کار افتادن ریموت دزدگیر و نمایش ندادن دوربین عقب از خرابی‌هایی هستند که در تعمیرگاه بررسی می‌شوند.
در بسیاری از خودروها ایراد ظاهراً مربوط به ضبط یا آمپلی‌فایر است، اما علت اصلی می‌تواند افت ولتاژ باتری، اتصال بدنه نامناسب، سیم بلندگو، کابل RCA، فیوز، سیم Remote یا نصب غیراصولی قبلی باشد. به همین دلیل پیش از باز کردن دستگاه، وضعیت نصب و برق خودرو نیز کنترل میشود.

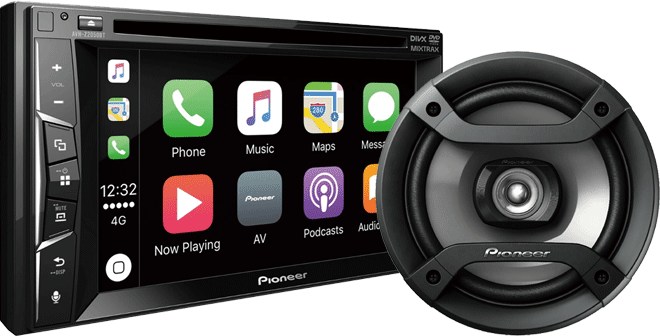

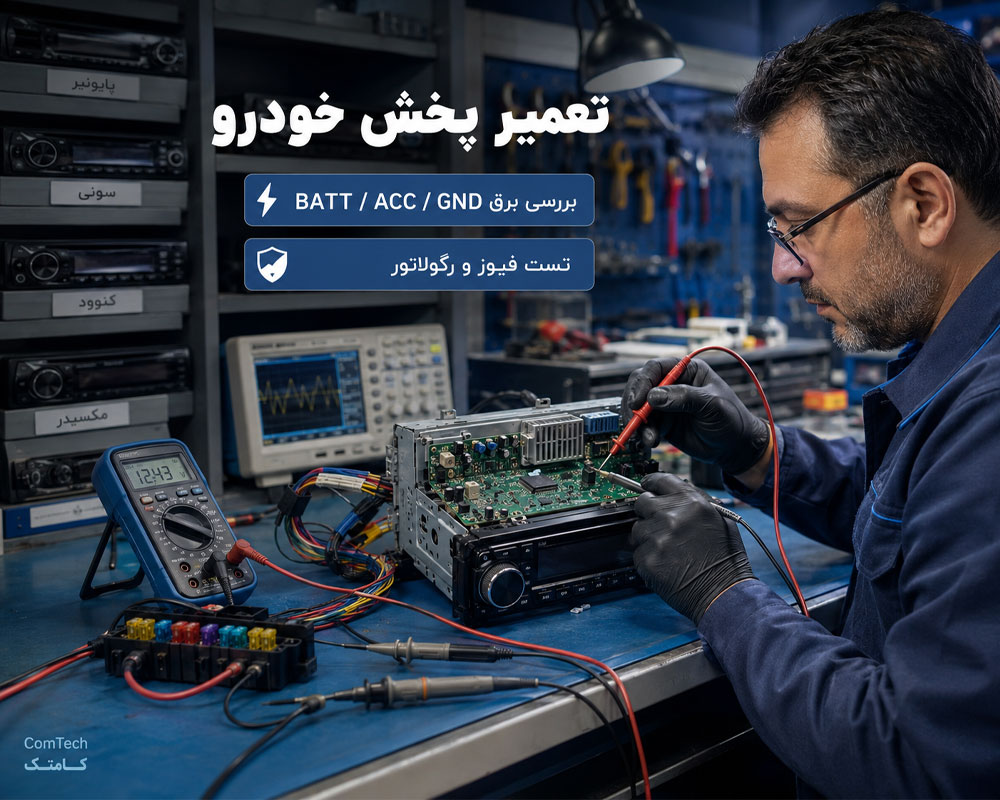

تعمیر پخش خودرو، ضبط تصویری و مانیتور اندروید
خدمات تعمیر پخش خودرو شامل ضبط‌های ساده، CD و DVD، پخش USB و بلوتوث، دستگاه‌های دو دین، مانیتورهای لمسی، مولتی‌مدیای اندرویدی و سیستم‌های فابریک خودرو است. در صورت تمایل به یادگیری عیب‌یابی همین تجهیزات، صفحه آموزش تعمیر ضبط نیز مباحث برد، تغذیه و بخش صوت پخش خودرو را پوشش میدهد.
مدل‌های Pioneer، Sony، Kenwood، JVC، Alpine، Nakamichi، Maxeeder، Marshal و سایر پخش‌های فابریک و افترمارکت بر اساس شماره مدل و ساختار واقعی برد بررسی می‌شوند؛ زیرا روش تعمیر دو دستگاه با ظاهر مشابه لزوماً یکسان نیست.
تعمیرات ضبط و تعمیرات باند ماشین | تعمیر آمپلی فایر ماشین | تعمیرات LCD پشت صندلی ماشین

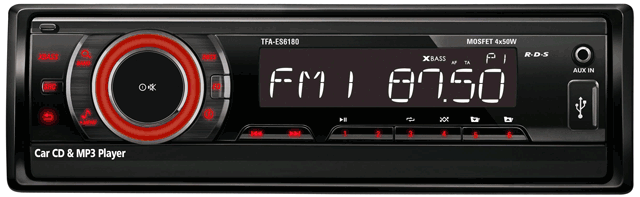

تعمیر ضبط ماشین که روشن نمی‌شود
برای ضبط ماشین روشن نمی‌شود ابتدا برق دائم باتری، برق سوئیچ یا ACC، اتصال بدنه، سوکت و فیوزها بررسی می‌شوند. اگر ورودی برق سالم باشد، عیب‌یابی روی مسیر تغذیه داخلی دستگاه ادامه پیدا می‌کند.
دیودهای حفاظتی، ماسفت ورودی، آی‌سی‌های رگولاتور، مبدل‌های DC-DC و ریل‌هایی مانند 5V، 3.3V، 1.8V و ولتاژهای Core پردازنده بر اساس نقشه و ساختار همان برد اندازه‌گیری می‌شوند.
علت ریست شدن ضبط هنگام استارت خودرو
ریست شدن ضبط در زمان استارت می‌تواند از افت لحظه‌ای ولتاژ باتری، سیم‌کشی ACC، اتصال بدنه ضعیف، ایراد منبع تغذیه داخلی، خازن‌های فرسوده یا برد اصلی باشد. به همین دلیل تست دستگاه فقط روی میز تعمیرگاه برای تشخیص این خرابی کافی نیست.

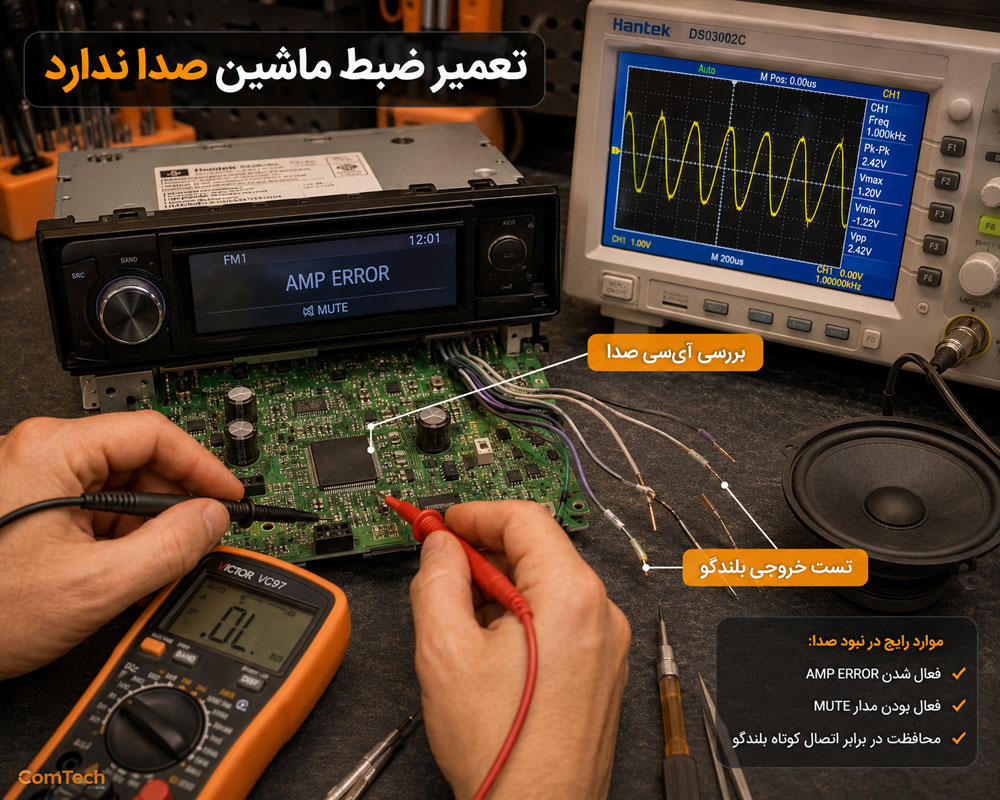

تعمیر ضبط ماشین صدا ندارد یا صدا قطع میشود
در دستگاهی که روشن میشود و منو و نمایشگر سالم هستند ولی صدا وجود ندارد، مسیر سیگنال صوت، مدار Mute و Standby، آی‌سی آمپلی‌فایر داخلی، تغذیه بخش صوت و خروجی‌های بلندگو بررسی می‌شوند.
اتصال کوتاه یکی از سیم‌های بلندگو به بدنه یا به کانال دیگر نیز می‌تواند مدار حفاظت خروجی را فعال کند. در برخی مدل‌های پخش، خطاهای مربوط به AMP یا Protect ممکن است به همین دلیل ایجاد شوند.
تعمیر USB ضبط ماشین و شناسایی نشدن فلش
شکستن سوکت USB، کنده شدن پایه‌های سوکت، قطعی خطوط Data، آسیب قطعات حفاظت ESD و نبود ولتاژ تغذیه USB از ایرادهای سخت‌افزاری متداول هستند.
با این حال فلش نخواندن ضبط ماشین همیشه به معنی خرابی برد نیست. سیستم فایل حافظه، ظرفیت فلش، نوع فایل، کابل، سازگاری دستگاه و Firmware نیز باید بررسی شوند.
تعمیر بلوتوث ضبط ماشین
اگر Bluetooth پخش پیدا نمی‌شود، Pair انجام نمی‌شود یا اتصال مرتب قطع میشود، ابتدا تنظیمات نرم‌افزاری و دستگاه‌های ذخیره‌شده بررسی می‌شوند. سپس ولتاژ ماژول بی‌سیم، آنتن، خطوط ارتباطی ماژول با پردازنده و وضعیت Firmware کنترل خواهد شد.
تعمیر رادیو و ضعیف شدن آنتن ضبط ماشین
برای دستگاهی که هیچ ایستگاهی پیدا نمی‌کند یا آنتن آن ضعیف شده است، آنتن خودرو، کابل کواکسیال، سوکت آنتن، تغذیه آنتن اکتیو و بخش Tuner بررسی می‌شوند.
در برخی خودروها آنتن دارای تقویت‌کننده است و برای عملکرد صحیح به خروجی Antenna یا Remote دستگاه نیاز دارد. سیم‌کشی اشتباه این بخش می‌تواند باعث افت شدید گیرندگی شود.

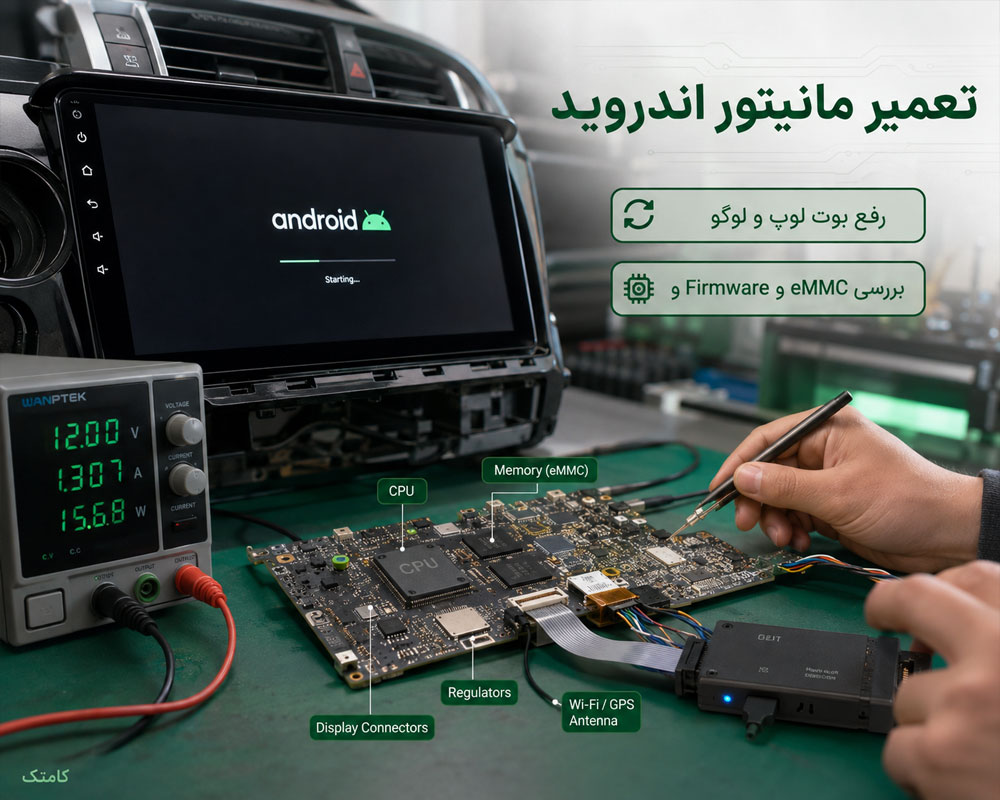

تعمیر مانیتور اندروید ماشین
مانیتورهای اندرویدی خودرو از بخش‌هایی مانند پردازنده، RAM، حافظه eMMC یا NAND، مدار تغذیه، MCU، کنترلر LCD، تاچ، Wi-Fi، Bluetooth، GPS و ورودی دوربین تشکیل شده‌اند. به همین دلیل عیب‌یابی این دستگاه‌ها باید مرحله‌ای انجام شود.
تعمیر مانیتور اندروید روی لوگو و Boot Loop
ماندن مانیتور اندروید روی لوگو، ریست مداوم یا Boot Loop می‌تواند از خرابی Firmware، حافظه داخلی، افت ولتاژ رگولاتورها، خرابی یکی از تجهیزات جانبی یا ایراد بخش پردازنده باشد.
قبل از پروگرام دستگاه، شماره برد، مدل پردازنده، نوع MCU، رزولوشن صفحه و مشخصات سخت‌افزار ثبت می‌شوند. استفاده از فایل نرم‌افزاری مربوط به برد دیگر ممکن است مانیتور را از حالت قابل تعمیر خارج کند.
تعمیر تاچ مانیتور ماشین
عمل نکردن بخشی از تاچ، لمس خودکار یا Ghost Touch، جابه‌جا بودن محل لمس و کار نکردن کامل صفحه می‌تواند از دیجیتایزر، فلت، سوکت، کنترلر لمسی یا تنظیم کالیبراسیون باشد.
قبل از تعویض کامل LCD، لایه تاچ به‌صورت جداگانه بررسی میشود؛ زیرا در بسیاری از مدل‌ها تصویر سالم است و فقط بخش Touch Panel مشکل دارد.
تعمیر LCD مانیتور خودرو و صفحه سیاه
اگر نور صفحه وجود دارد ولی تصویر نمایش داده نمی‌شود، مسیر داده تصویر، فلت، کانکتور، ولتاژهای پنل و کنترلر LCD بررسی می‌شوند. اگر تصویر بسیار تاریک است ولی با نور خارجی دیده میشود، مدار Backlight و LEDهای پنل در اولویت عیب‌یابی قرار می‌گیرند.
شکستگی فیزیکی خود پنل LCD معمولاً با تعمیر برد رفع نمی‌شود و نیاز به تعویض صفحه متناسب با مدل دستگاه دارد.
رفع مشکل Apple CarPlay و Android Auto
در پخش‌های جدید، Apple CarPlay و Android Auto بخش مهمی از سیستم مولتی‌مدیا هستند. قطع شدن اتصال ممکن است از کابل USB، سوکت، تنظیمات گوشی، Bluetooth، Wi-Fi، Firmware یا بخش ارتباطی دستگاه باشد.
تعمیر GPS مانیتور ماشین
پیدا نکردن ماهواره، موقعیت اشتباه یا قطع شدن GPS می‌تواند از آنتن، کابل، سوکت، محل نصب آنتن، تغذیه بخش RF یا خود ماژول GPS باشد. ابتدا آنتن و شرایط دریافت بررسی می‌شوند و سپس عیب‌یابی برد ادامه پیدا می‌کند.
تعمیر ضبط فابریک و مولتی مدیای خودرو

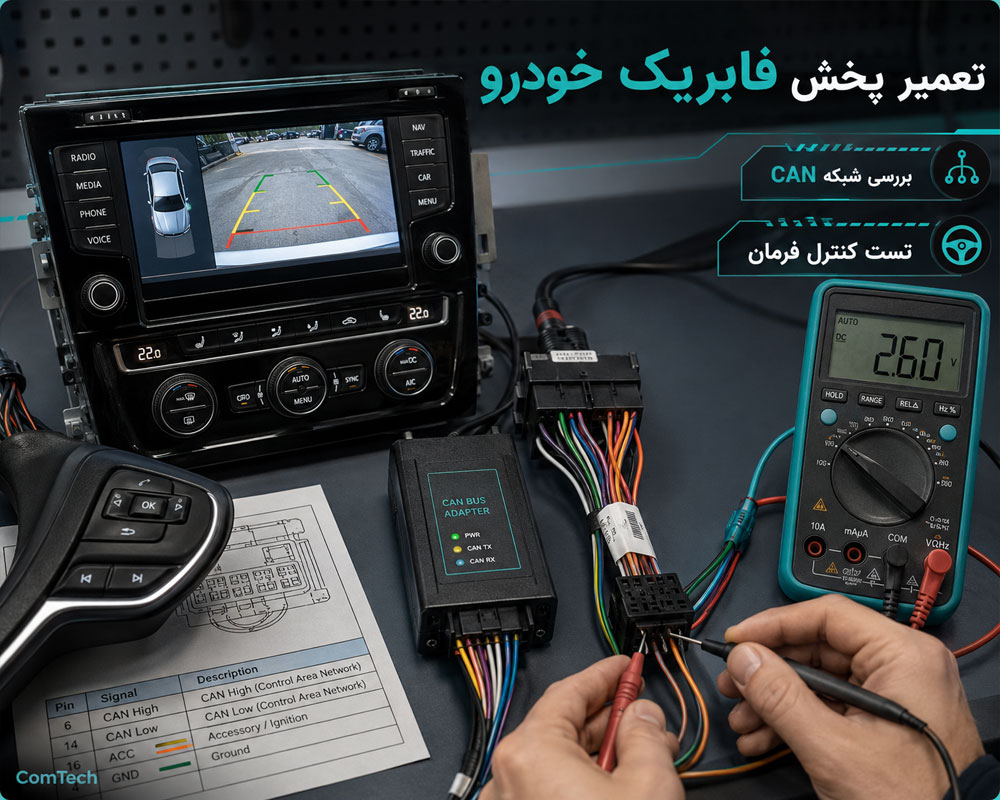

تعمیر پخش فابریک و ارتباط CAN خودرو
مولتی‌مدیای فابریک بعضی خودروها فقط یک ضبط مستقل نیست و با شبکه CAN، کلیدهای فرمان، دوربین عقب، سنسورها، آمپلی‌فایر فابریک و تنظیمات خودرو ارتباط دارد.
روشن نشدن پخش پس از تعویض باتری، کار نکردن کنترل فرمان، خاموش نشدن مانیتور همراه خودرو، نبود تصویر دوربین و قطع کامل صدا ممکن است به تنظیمات یا ارتباط شبکه مربوط باشد و نباید مستقیماً خرابی برد پخش فرض شود.
تعمیر سیستم صوتی خودروهای خارجی
در برخی خودروها آمپلی‌فایر فابریک به‌صورت ماژول جداگانه زیر صندلی، داخل صندوق یا در بخش دیگری از خودرو نصب شده است. سیستم‌های پیشرفته‌تر ممکن است ارتباط صوتی دیجیتال یا شبکه‌ای داشته باشند.
در این خودروها، استفاده از نقشه سیم‌کشی و شناخت ساختار سیستم اهمیت زیادی دارد تا خرابی یک ماژول دیگر به اشتباه به ضبط یا مانیتور نسبت داده نشود.

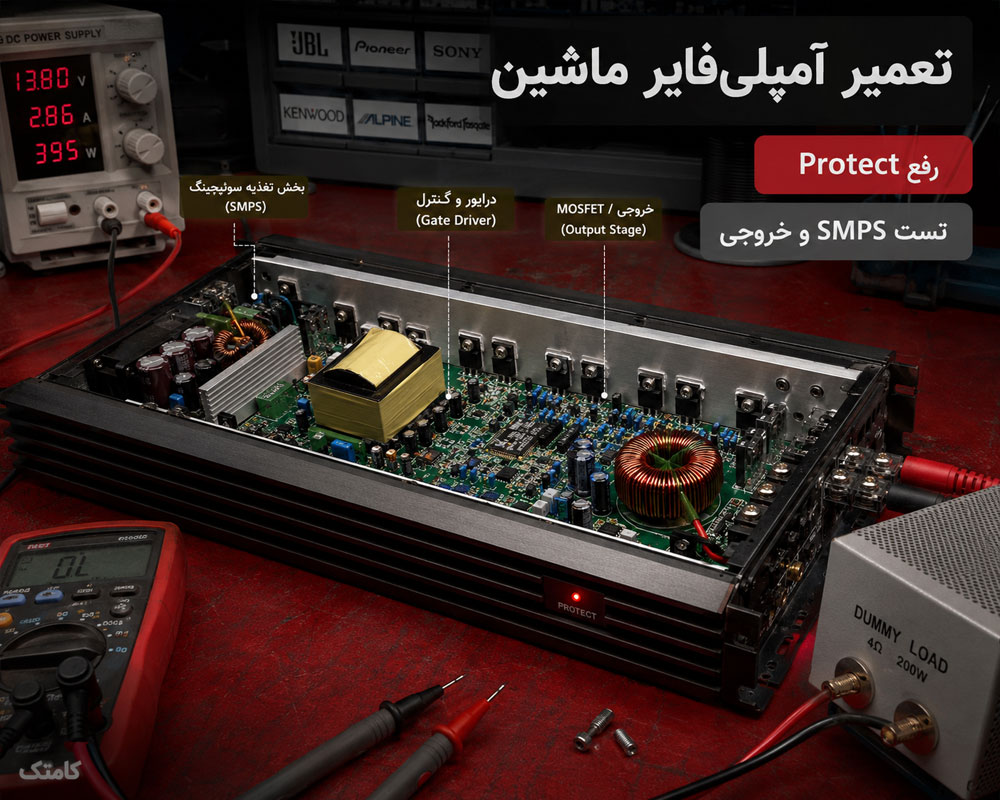

تعمیر آمپلی فایر ماشین چهار کانال و مونو
تعمیر آمپلی فایر ماشین یکی از تخصصی‌ترین بخش‌های تعمیر سیستم صوتی خودرو است. آمپلی‌فایرهای دو کانال، چهار کانال، پنج کانال و Mono دارای منبع تغذیه سوئیچینگ، طبقه درایور، بخش خروجی قدرت و مدارهای حفاظتی هستند.
برای آشنایی تخصصی با ساختار SMPS، مدار Protect و طبقات خروجی می‌توانید صفحه آموزش تعمیر آمپلی‌فایر را نیز مشاهده کنید.
تعمیر آمپلی فایر که روشن نمی‌شود
اگر آمپلی‌فایر روشن نمی‌شود، قبل از باز کردن دستگاه ترمینال‌های BATT، GND، REM و فیوز کنترل می‌شوند. پس از تأیید برق خودرو، بررسی منبع تغذیه داخلی آغاز خواهد شد.
ماسفت‌های اولیه، مقاومت‌های Gate، مدار درایو، کنترلر PWM، ترانس سوئیچینگ، یکسوسازهای ثانویه و خازن‌های فیلتر از بخش‌های اصلی عیب‌یابی هستند.
علت روشن شدن چراغ Protect آمپلی فایر
Protect شدن آمپلی‌فایر می‌تواند ناشی از اتصال کوتاه بلندگو، امپدانس نامناسب ساب، دمای بالا، افت یا افزایش غیرعادی ولتاژ، DC در خروجی یا خرابی داخلی دستگاه باشد.
اگر پس از جدا کردن بلندگوها و ورودی صوت، دستگاه همچنان وارد Protect شود، احتمال خرابی داخلی بیشتر است و بررسی برد آغاز میشود.
تعمیر منبع تغذیه سوئیچینگ آمپلی فایر
منبع تغذیه آمپلی‌فایر، ولتاژ حدود 12 تا 14 ولت خودرو را به ریل‌های موردنیاز طبقه قدرت تبدیل می‌کند. MOSFETهای اولیه، Gate Driver، کنترلر PWM، ترانس، دیودهای سریع و خازن‌های فیلتر از قطعات کلیدی این بخش هستند.
تعمیر فقط به تعویض ماسفت اتصال کوتاه محدود نمی‌شود. اگر مدار درایو، مقاومت Gate، ترانس یا بار سمت ثانویه بررسی نشود، قطعه جدید ممکن است بلافاصله دوباره آسیب ببیند.
تعمیر آمپلی فایر کلاس AB و کلاس D
در آمپلی‌فایرهای Class AB و Class D روش بررسی طبقه خروجی متفاوت است. ترانزیستور یا ماسفت قدرت، درایور، آپ‌امپ، Feedback، سنسور جریان و مدار حفاظت حرارتی باید مطابق طراحی همان دستگاه بررسی شوند.
در آمپلی‌فایر Class D علاوه بر اندازه‌گیری DC، شکل موج سوئیچینگ و سیگنال Gate با اسیلوسکوپ کنترل می‌شوند.
علت خاموش شدن آمپلی فایر با صدای زیاد
خاموش شدن یا Protect شدن دستگاه هنگام افزایش Volume یا Bass می‌تواند از افت ولتاژ باتری، کابل برق نامناسب، اتصال بدنه ضعیف، امپدانس پایین ساب، افزایش دما یا Gain بیش از حد باشد.
Gain کنترل حجم صدا نیست و تنظیم بیش از اندازه آن توان واقعی دستگاه را افزایش نمی‌دهد؛ بلکه می‌تواند Clipping، اعوجاج و فشار حرارتی بیشتر روی طبقه خروجی ایجاد کند.

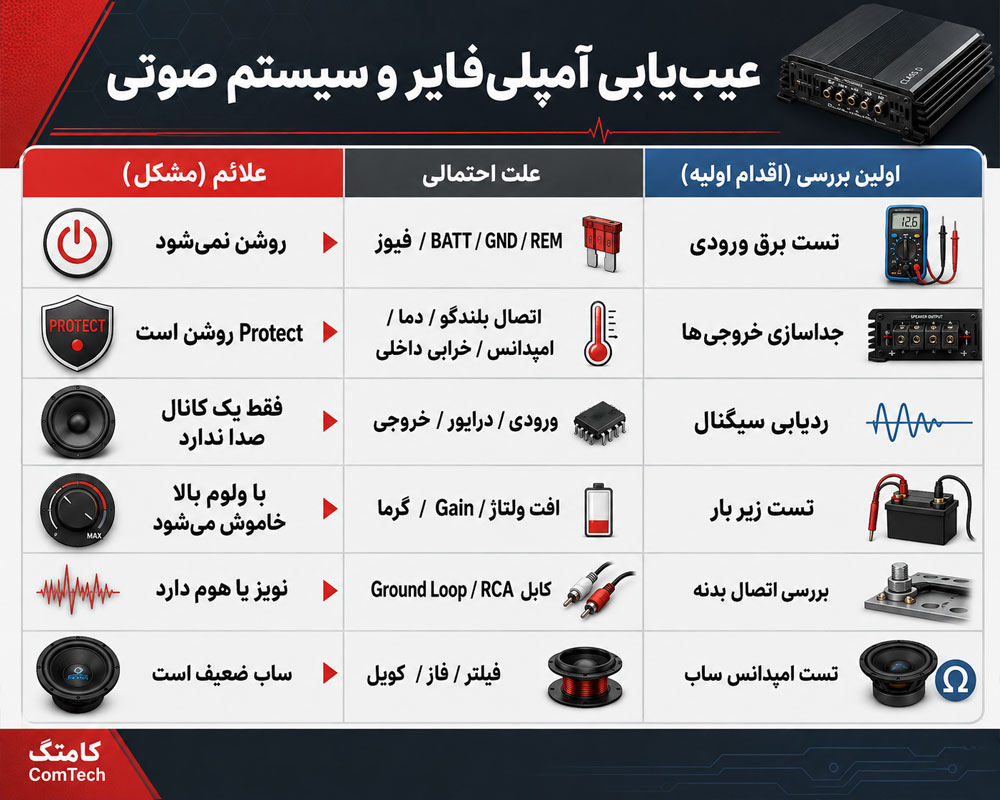

جدول عیب یابی آمپلی فایر و سیستم صوتی خودرو
| علامت خرابی | دلایل احتمالی | روش بررسی تعمیرگاهی |
|---|---|---|
| آمپلی‌فایر روشن نمی‌شود | BATT، GND، REM، فیوز یا منبع تغذیه | اندازه‌گیری ولتاژ روی ترمینال و تست برد |
| چراغ Protect روشن است | اتصال بلندگو، دما، امپدانس یا خرابی داخلی | جداسازی بار و تست مرحله‌ای مدار |
| فقط یک کانال صدا ندارد | ورودی، آپ‌امپ، درایور یا خروجی قدرت | ردیابی سیگنال همان کانال |
| با ولوم بالا خاموش میشود | افت برق، امپدانس پایین، دما یا تنظیم Gain | اندازه‌گیری ولتاژ زیر بار و بررسی خروجی |
| صدای خروجی خش‌دار است | Clipping، خرابی خروجی یا بلندگو | بررسی شکل موج و تست با بار سالم |
| صدای هوم و نویز دارد | Ground Loop، کابل RCA یا تغذیه | بررسی اتصال بدنه و مسیر سیگنال |
| ساب ضعیف شده است | Gain، فیلتر، فاز، سیم‌پیچ یا آمپلی‌فایر | تست سیگنال، فیلتر و امپدانس ساب |
| آمپلی‌فایر بیش از حد داغ میشود | بار نامناسب، تهویه، Bias یا خرابی خروجی | اندازه‌گیری جریان و دمای قطعات |
جدول بالا مسیر اولیه عیب‌یابی را مشخص می‌کند و تشخیص نهایی نیازمند اندازه‌گیری است. برای مثال Protect می‌تواند هم از سیم‌کشی خودرو و هم از خرابی ماسفت‌های داخل آمپلی‌فایر ایجاد شود.

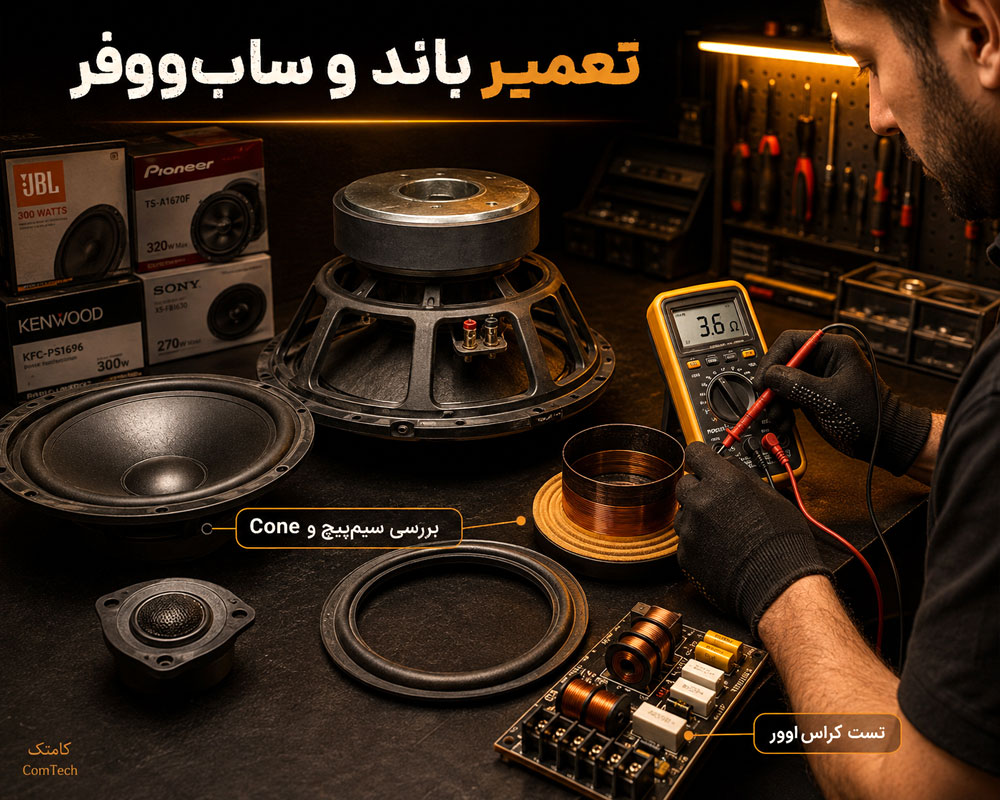

تعمیر باند، ساب ووفر، تیوتر و کراس اوور خودرو
تعمیر ساب ووفر و سیم پیچ آسیب دیده
در تعمیر ساب ووفر ماشین ابتدا مقاومت Voice Coil، حرکت مکانیکی Cone و وجود صدای ساییدگی بررسی میشود. قطع سیم‌پیچ، سوختگی Coil، گیر کردن سیم‌پیچ در Gap، جدا شدن Spider، خرابی Surround و قطع شدن سیم‌های رابط از ایرادهای رایج هستند.
ساب‌ووفرهای Pioneer، Sony، Kenwood، JBL، Alpine، Infinity، Rockford Fosgate و سایر برندها بر اساس سایز، امپدانس و مشخصات مکانیکی بررسی می‌شوند.
تعمیر باند ماشین با صدای خش خش
خش‌خش بلندگو می‌تواند از پارگی Cone، جدا شدن لبه، نیم‌سوز شدن سیم‌پیچ یا تماس Voice Coil با مجموعه مغناطیسی ایجاد شود. تست مقاومت با مولتی‌متر به‌تنهایی برای تشخیص کامل وضعیت بلندگو کافی نیست.
در بلندگوهای Component، کراس‌اوور، خازن‌ها، سلف‌ها، مقاومت‌های حفاظتی و خود Tweeter نیز بررسی می‌شوند. برای مباحث تخصصی‌تر می‌توانید صفحه آموزش تعمیر باند را مشاهده کنید.
پس از تعمیر، بلندگو با توان کنترل‌شده تست میشود تا صدای اضافه، تماس مکانیکی، قطع و وصل سیم رابط و رفتار غیرعادی سیم‌پیچ مشخص شود.
تعمیر مانیتور سقفی و LCD پشت صندلی خودرو
تعمیر نمایشگر سقفی و مانیتور پشت سری
مانیتورهای سقفی و پشت‌سری ممکن است بر اثر خرابی ورودی برق، کابل فلت، لولا، برد کنترل، پنل LCD یا بک‌لایت از کار بیفتند.
سفید شدن تصویر، صفحه آبی، نداشتن تصویر AV، خاموش شدن هنگام باز و بسته کردن صفحه و قطع شدن متناوب صدا با بررسی فلت‌ها، کانکتورها و مدار تغذیه عیب‌یابی می‌شوند.
بخش‌های قابل بررسی در مانیتور خودرو
- برد تغذیه و رگولاتورها
- پنل LCD و مدار Backlight
- کابل فلت و کانکتورها
- ورودی AV و مدار پردازش تصویر
- مکانیزم باز و بسته شدن صفحه

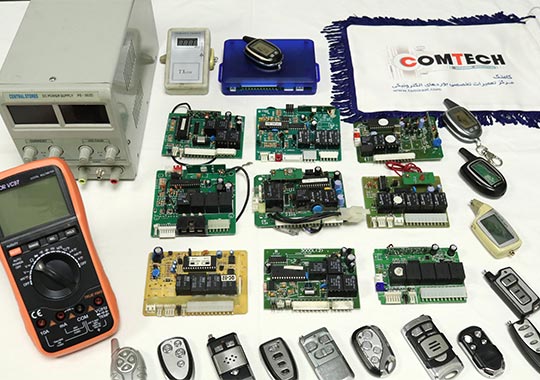

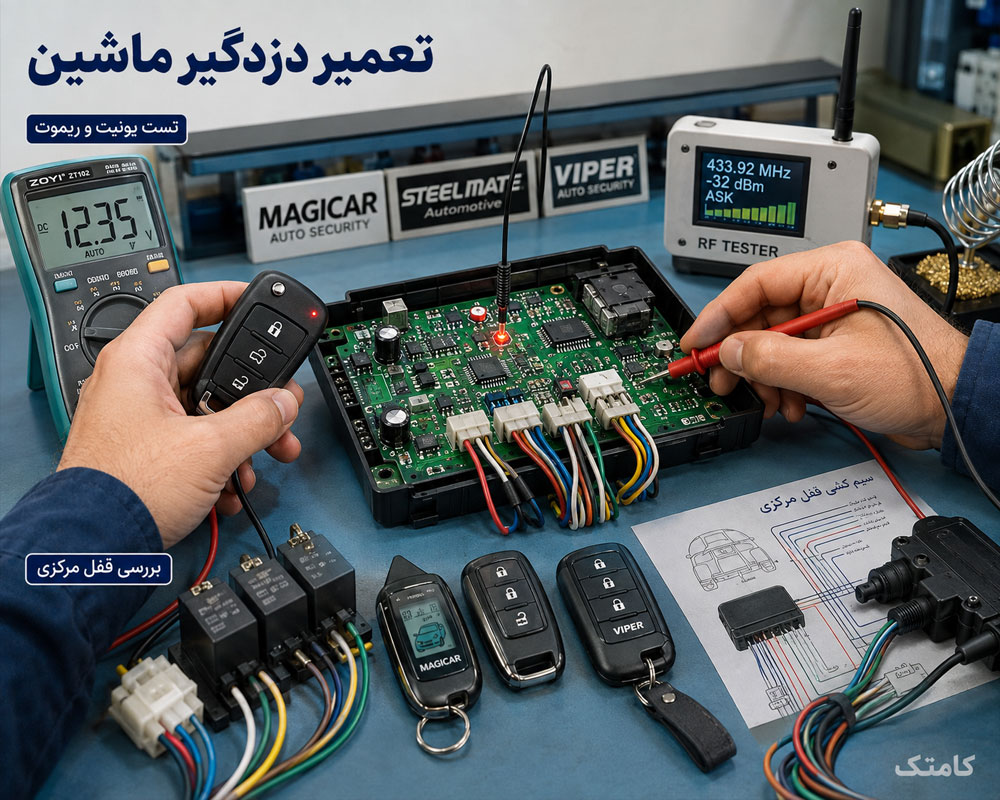

تعمیر دزدگیر ماشین، یونیت و ریموت کنترل
تعمیر یونیت دزدگیر و عمل نکردن قفل مرکزی
در تعمیر دزدگیر ماشین ابتدا تغذیه یونیت، فیوز و اتصال بدنه بررسی می‌شوند. سپس خروجی قفل مرکزی، رله‌ها، سنسور ضربه، ورودی درب‌ها، آژیر و بخش گیرنده RF تست خواهند شد.
اگر دزدگیر فعال میشود اما درها قفل یا باز نمی‌شوند، خرابی ممکن است از خروجی یونیت، سیم‌کشی، موتور قفل یا سیستم Central Lock خود خودرو باشد.
تعمیر ریموت دزدگیر ماشین
باتری، میکروسوئیچ‌ها، برد فرستنده، کریستال یا Resonator و مدار RF کنترل می‌شوند. در بعضی مدل‌ها پس از تعمیر باید ریموت دوباره با یونیت Pair یا Learn شود.

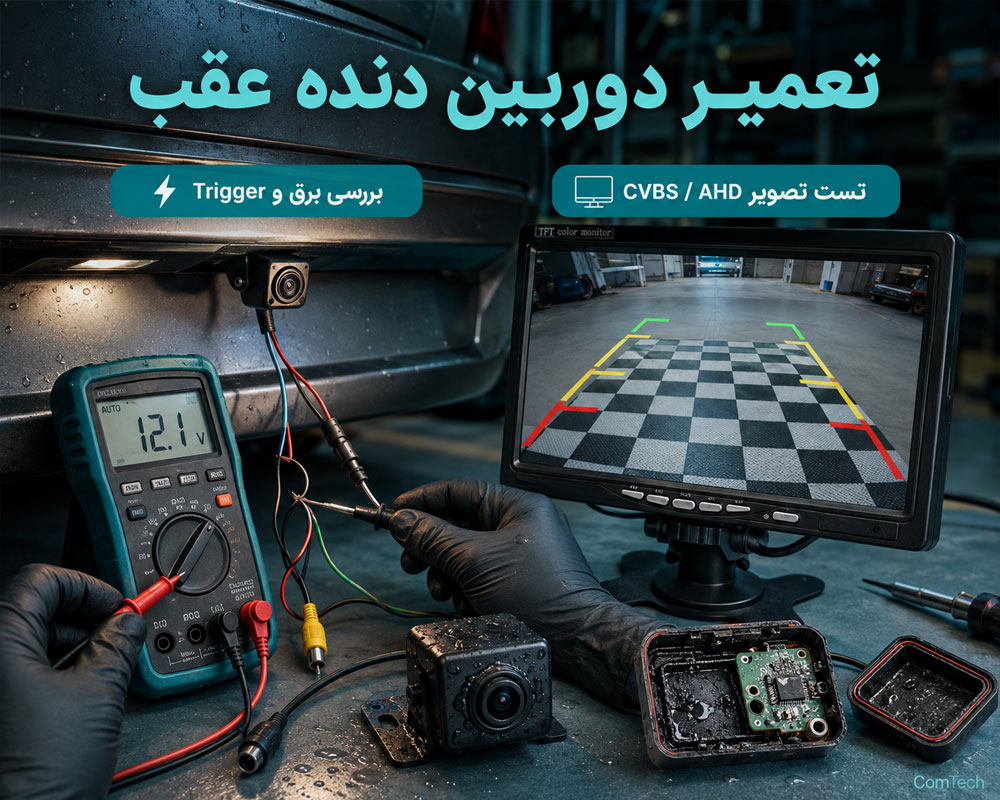

تعمیر دوربین دنده عقب و مشکل تصویر عقب خودرو
دوربین دنده عقب تصویر ندارد
اگر هنگام قرار دادن خودرو در وضعیت Reverse هیچ تصویری نمایش داده نمی‌شود، ابتدا فرمان دنده عقب، برق دوربین، اتصال بدنه، کابل تصویر و ورودی Camera مانیتور بررسی می‌شوند.
در برخی خودروها ولتاژ کاری دوربین فابریک 12 ولت نیست؛ بنابراین قبل از تزریق برق مستقیم باید مشخصات دوربین یا مدار خودرو بررسی شود.
تعمیر دوربین آب خورده و تصویر نویز دار
نفوذ رطوبت می‌تواند موجب اکسید شدن برد، کانکتور و سنسور تصویر شود. در صورت امکان، برد شست‌وشو و مسیرهای خورده‌شده ترمیم می‌شوند؛ اما در آب‌خوردگی شدید سنسور یا مجموعه اپتیک ممکن است تعویض دوربین انتخاب مطمئن‌تری باشد.
تصویر موج‌دار و نویزدار نیز ممکن است از Ground ضعیف، مسیر برق نامناسب یا نویز سیستم برق خودرو ایجاد شود.
فرمت‌هایی مانند CVBS و AHD نیز باید با ورودی مانیتور سازگار باشند. انتخاب اشتباه فرمت تصویر می‌تواند باعث صفحه سیاه یا تصویر ناپایدار شود.
تعمیر خازن سیستم صوتی خودرو
تعمیر خازن دیجیتال و نمایشگر ولتاژ
خازن‌های سیستم صوتی ممکن است دچار خرابی نمایشگر ولتاژ، مدار شارژ اولیه، رله، اتصالات یا مجموعه خازنی شوند. پیش از تعمیر، وضعیت فیزیکی، نشتی، بادکردگی و ایمنی مجموعه بررسی میشود.
اگر ظرفیت واقعی یا ESR خازن از محدوده مناسب خارج شده باشد، استفاده دوباره از آن در سیستم‌های صوتی پرتوان می‌تواند قابل اطمینان نباشد.
تعمیر گیرنده دیجیتال خودرو
تعمیر تیونر و قطع شدن خروجی تصویر
در گیرنده دیجیتال خودرو، بخش تغذیه، Tuner، پردازنده، حافظه، گیرنده کنترل و خروجی AV بررسی می‌شوند. روشن نشدن، پیدا نکردن شبکه، هنگ کردن، ریست مداوم و نداشتن خروجی تصویر از خرابی‌های قابل بررسی هستند.
در بسیاری از مانیتورهای جدید این امکانات به‌صورت داخلی در سیستم مولتی‌مدیا قرار گرفته‌اند؛ بنابراین پیش از باز کردن دستگاه باید مشخص شود تیونر مستقل است یا بخشی از مانیتور اصلی.
تعمیر برندهای مختلف ضبط و سیستم صوتی ماشین
تعمیر ضبط پایونیر Pioneer
در تعمیر ضبط پایونیر ایرادهایی مانند روشن نشدن، قطع صدا، AMP ERROR، خرابی USB، Bluetooth، خروجی RCA، نمایشگر، تاچ، CarPlay، Android Auto و ورودی دوربین بررسی می‌شوند.
تعمیر ضبط سونی Sony
در مدل‌های Sony مشکلات منبع تغذیه، USB، Bluetooth، Firmware، ورودی دوربین، تاچ، LCD و بخش صوت بررسی می‌شوند. شماره کامل مدل برای انتخاب Firmware و قطعات اهمیت زیادی دارد.
تعمیر ضبط کنوود و جی وی سی
در دستگاه‌های Kenwood و JVC خرابی Protect، Bluetooth، USB، نمایشگر، Firmware، ورودی دوربین و ارتباط با تلفن همراه بررسی میشود.
تعمیر ضبط آلپاین، ناکامیچی، مکسیدر و مارشال
در مدل‌های Alpine، Nakamichi، Maxeeder و Marshal نیز منبع تغذیه، پردازنده، حافظه، LCD، Touch، USB، Bluetooth و خروجی صوت متناسب با طراحی برد تست می‌شوند.
تعمیر آمپلی فایر JBL، Pioneer، Sony و Kenwood
آمپلی‌فایرهای JBL، Pioneer، Sony، Kenwood، Alpine، Rockford Fosgate، Infinity، Hertz، Audison و برندهای مشابه از نظر منبع تغذیه سوئیچینگ، MOSFET، Gate Driver، طبقه قدرت و مدار Protect بررسی می‌شوند.
خدمات اصلی تعمیر برندهای مختلف
| گروه دستگاه | برندهای متداول | بخش‌های اصلی تعمیر |
|---|---|---|
| رادیوپخش و مولتی‌مدیا | Pioneer، Sony، Kenwood، JVC، Alpine، Nakamichi | پاور، CPU، USB، Bluetooth، صدا و نمایشگر |
| پخش‌های بازار ایران | Maxeeder، Marshal و مدل‌های مشابه | تغذیه، تاچ، LCD، آمپلی داخلی و Firmware |
| آمپلی‌فایر خودرو | JBL، Pioneer، Sony، Kenwood، Alpine، Rockford Fosgate | SMPS، MOSFET، Driver، Protect و طبقه قدرت |
| ساب و بلندگو | JBL، Pioneer، Sony، Infinity، Kenwood، Rockford Fosgate | Voice Coil، Cone، Spider، Surround و Crossover |
| دزدگیر خودرو | Viper، Steelmate، Magicar و مدل‌های مشابه | برد اصلی، ریموت، گیرنده، سنسور و خروجی‌ها |
ابزارهای تخصصی تعمیر ضبط و آمپلی فایر
تجهیزات عیب یابی برد سیستم صوتی خودرو
| ابزار تخصصی | کاربرد تعمیرگاهی |
|---|---|
| مولتی‌متر True RMS | اندازه‌گیری ولتاژ، مقاومت، دیود و اتصال کوتاه |
| اسیلوسکوپ دیجیتال | بررسی PWM، Gate، Clock و سیگنال صوت |
| منبع تغذیه آزمایشگاهی | راه‌اندازی کنترل‌شده دستگاه و مشاهده جریان مصرفی |
| منبع جریان بالا | تست تجهیزات پرمصرف با ظرفیت مناسب |
| Signal Generator | تزریق و ردیابی سیگنال صوتی |
| بار مصنوعی صوتی | تست خروجی آمپلی‌فایر بدون اتصال بلندگو |
| LCR و ESR Meter | بررسی خازن، سلف و قطعات فیلتر |
| دوربین حرارتی | شناسایی رگولاتور، ماسفت یا آی‌سی با دمای غیرعادی |
| میکروسکوپ تعمیراتی | بررسی پایه‌های SMD، کانکتورها و فلت |
| هیتر و هویه دقیق | تعویض قطعات SMD، آی‌سی و سوکت‌ها |
| پروگرامر EEPROM و Flash | خواندن و پروگرام حافظه مدل‌های پشتیبانی‌شده |
| تجهیزات eMMC | بررسی حافظه مانیتورهای اندرویدی سازگار |
| Logic Analyzer | بررسی برخی خطوط ارتباطی دیجیتال |
| تستر بلندگو و امپدانس | بررسی ساب، باند و تیوتر |
استفاده از ابزار اندازه‌گیری کمک می‌کند قبل از تعویض قطعه مشخص شود سیگنال در کدام مرحله قطع شده، کدام ریل تغذیه افت دارد و کدام قطعه زیر بار رفتار غیرعادی نشان میدهد.

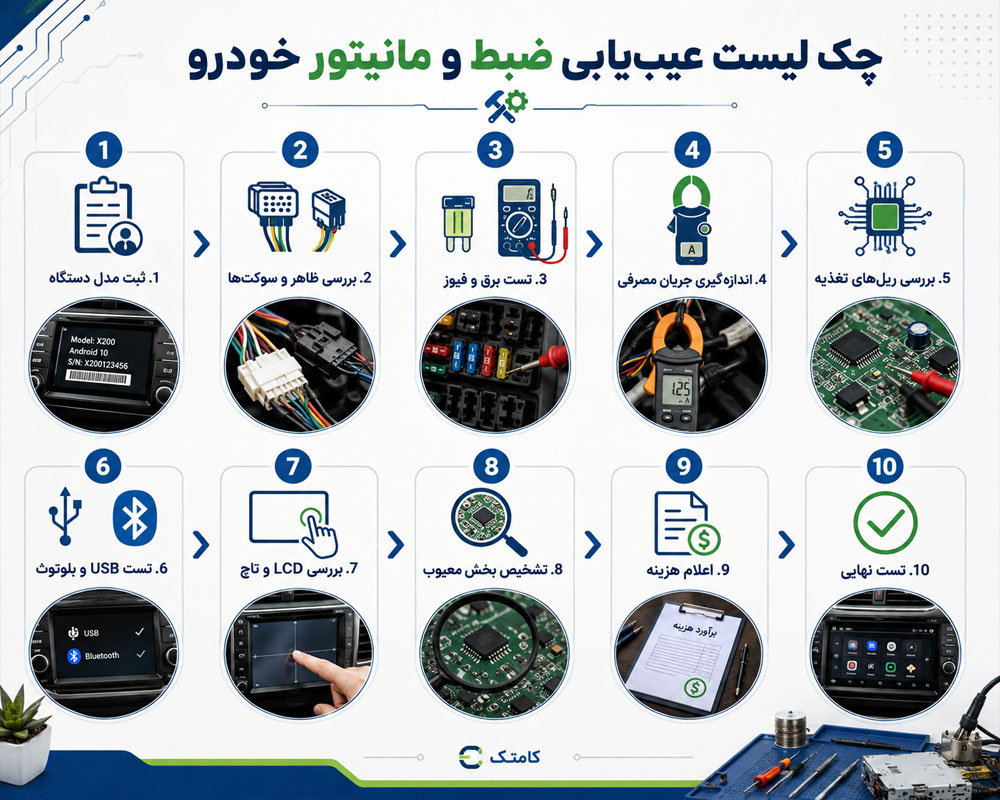

چک لیست عیب یابی سیستم صوتی خودرو
مراحل بررسی دستگاه از پذیرش تا تعمیر
- ثبت برند و مدل کامل دستگاه
- ثبت مدل خودرو و شیوه نصب در صورت نیاز
- دریافت شرح دقیق خرابی از مشتری
- بررسی سوکت‌ها، بدنه و آثار تعمیر قبلی
- کنترل آثار آب‌خوردگی یا سوختگی
- بررسی فیوز و ورودی برق
- اندازه‌گیری جریان مصرفی اولیه
- تست دستگاه با تجهیزات جانبی جداشده
- بررسی ریل‌های تغذیه داخلی
- بررسی پردازنده و حافظه در دستگاه‌های دیجیتال
- ردیابی سیگنال صوتی
- تست USB و Bluetooth
- بررسی LCD و Touch در دستگاه تصویری
- اندازه‌گیری امپدانس بلندگو و ساب
- بررسی مدار Protect آمپلی‌فایر
- کنترل دمای قطعات
- مشخص کردن قطعه یا مدار معیوب
- بررسی امکان تعمیر قطعه فعلی
- اعلام هزینه
- انجام تعمیر پس از تأیید
- تست نهایی در شرایط کاری
برای ایرادهای متناوب، دستگاه مدت بیشتری روشن می‌ماند تا رفتار آن پس از گرم شدن و در شرایط کاری نیز بررسی شود.
خدمات نصب سیستم صوتی تصویری خودرو
نصب ضبط، آمپلی فایر و ساب ووفر
نصب صحیح سیستم صوتی روی کیفیت و عمر تجهیزات اثر مستقیم دارد. سطح مقطع کابل برق، محل فیوز، مسیر RCA، اتصال بدنه، سیم Remote و تنظیم Gain باید متناسب با توان و ساختار سیستم انتخاب شوند.
نصب غیراصولی می‌تواند موجب نویز، افت توان، Protect شدن آمپلی‌فایر، داغ شدن کابل و حتی آسیب به سیم‌کشی خودرو شود.
نصب دوربین دنده عقب و مانیتور
برای نصب دوربین عقب، مسیر کابل تصویر، برق دوربین و فرمان Reverse بر اساس خودرو انتخاب می‌شوند. در خودروهای دارای شبکه الکترونیکی حساس، اتصال تجهیزات جانبی باید بدون ایجاد اختلال در یونیت‌های اصلی انجام شود.
نصب دزدگیر و تجهیزات جانبی
دزدگیر، سنسور، شیشه‌بالابر و تجهیزات جانبی باید مطابق سیم‌کشی همان خودرو نصب شوند. اتصال مستقیم به سیم‌هایی که ماهیت آن‌ها مشخص نیست می‌تواند به BCM یا سایر یونیت‌های خودرو آسیب وارد کند.
هزینه تعمیر ضبط، آمپلی فایر و مانیتور خودرو
قیمت تعمیر براساس نوع خرابی واقعی
هزینه تعمیر ضبط ماشین، مانیتور اندروید یا آمپلی‌فایر به مدل دستگاه، نوع خرابی، قطعات موردنیاز، میزان آسیب برد، آثار تعمیر قبلی و زمانی که برای تست لازم است بستگی دارد.
| نوع تعمیر | موارد مؤثر بر هزینه |
|---|---|
| تعمیر ضبط ماشین | تغذیه، صدا، CPU، USB، Bluetooth و مکانیزم |
| تعمیر مانیتور اندروید | LCD، Touch، حافظه، پردازنده و Firmware |
| تعمیر آمپلی‌فایر | SMPS، MOSFET، Driver و طبقه خروجی |
| تعمیر ساب ووفر | Voice Coil، Cone، Spider و Surround |
| تعمیر باند | سیم‌پیچ، تیوتر و کراس‌اوور |
| تعمیر دزدگیر | یونیت، ریموت، گیرنده و خروجی‌ها |
| تعمیر دوربین عقب | برد، سنسور، آب‌خوردگی و کابل |
| تعمیر مانیتور خودرو | LCD، Backlight، Touch و Main Board |
دو آمپلی‌فایر با علامت خرابی یکسان ممکن است هزینه تعمیر متفاوتی داشته باشند؛ برای مثال یکی فقط مشکل سیم‌کشی دارد و دیگری دارای چند ماسفت سوخته و مدار درایو آسیب‌دیده است.
مراحل پذیرش و تحویل تجهیزات صوتی خودرو
ثبت مدل و شرح خرابی دستگاه
هنگام پذیرش، برند، مدل، نوع دستگاه، خرابی گزارش‌شده و لوازم همراه ثبت می‌شوند. آثار آب‌خوردگی، سوختگی، ضربه یا تعمیر قبلی نیز در بررسی اولیه مشخص خواهند شد.
تشخیص مدار معیوب و اعلام هزینه
پس از تست اولیه مشخص میشود مشکل مربوط به سیم‌کشی خودرو است یا خود دستگاه. در صورت خرابی داخلی، مدار معیوب و امکان تعمیر یا تعویض قطعه بررسی میشود.
تست نهایی قبل از تحویل
بعد از تعمیر، فقط روشن شدن دستگاه ملاک تحویل نیست. در ضبط تصویری، صدا، USB، Bluetooth، Touch، رادیو و ورودی دوربین متناسب با امکانات دستگاه دوباره تست می‌شوند.
در آمپلی‌فایر نیز خروجی، مدار Protect، جریان مصرفی، دمای دستگاه و عملکرد زیر بار بررسی می‌شوند تا تعمیر فقط در حالت بدون بار سالم به نظر نرسد.
مرکز تخصصی تعمیر سیستم صوتی خودرو
در کامتک تعمیر ضبط ماشین، مانیتور اندروید، پخش فابریک، آمپلی‌فایر، ساب‌ووفر، باند، دزدگیر، دوربین دنده عقب و نمایشگر خودرو بر اساس ساختار واقعی هر دستگاه انجام میشود.
ممکن است علت روشن نشدن یک پخش خرابی رگولاتور باشد، در دستگاه دیگری حافظه یا Firmware مشکل داشته باشد و در یک آمپلی‌فایر صرفاً اتصال کوتاه سیم بلندگو باعث Protect شده باشد. به همین دلیل تشخیص خرابی بدون اندازه‌گیری و تست مرحله‌ای انجام نمی‌شود.
این روش کمک می‌کند عملکرد واقعی سیستم صوتی و تصویری، ورودی برق، خروجی صدا و تجهیزات جانبی پیش از تحویل نهایی کنترل شود.
