آموزش تعمیر یخچال و فریزر از پایه تا عیب‌یابی پیشرفته
در دوره آموزش تعمیرات یخچال و فریزر یادگیری از شناخت ساختمان دستگاه و چرخه سرمایش شروع می‌شود و به‌صورت مرحله‌ای تا عیب‌یابی کمپرسور، مدار گاز، سیستم دیفراست، سنسورها، فن‌ها، یخ‌ساز، برد الکترونیکی و کمپرسور اینورتر ادامه پیدا می‌کند. هدف کلاس این نیست که کارآموز فقط چند ایراد مشخص را حفظ کند؛ بلکه باید بتواند از روی علامت خرابی، مسیر عیب‌یابی را انتخاب کرده و علت اصلی مشکل را پیدا کند.
در بخش مکانیک و تبرید، قطعاتی مانند کمپرسور، کندانسور، اواپراتور، فیلتر درایر، لوله مویی، فن‌ها و مدار مبرد بررسی می‌شوند. سپس کارآموز وارد بخش برق و الکترونیک شده و ارتباط سنسورهای NTC، المنت دیفراست، ترموفیوز، دمپر، شیر برقی، فن و کمپرسور با برد اصلی را یاد می‌گیرد.
در کلاس روی ساختار یخچال معمولی، فریزر، یخچال دوقلو، ساید بای ساید، مدل‌های No Frost و یخچال‌های اینورتر کار می‌شود تا هنرجو تفاوت مدارها و روش عیب‌یابی هر سیستم را در عمل ببیند. برندهای متداول بازار مانند ال جی، سامسونگ، بوش، اسنوا، دوو، امرسان، هیمالیا و جی پلاس نیز به‌عنوان نمونه‌های آموزشی بررسی می‌شوند.
اگر قصد دارید علاوه بر یخچال با ساختار سایر دستگاه‌های خانگی نیز آشنا شوید، صفحه آموزش لوازم خانگی مسیرهای آموزشی مرتبط را معرفی می‌کند.
آموزش سیستم سرمایش یخچال و عیب‌یابی مدار گاز
یکی از پایه‌ای‌ترین مباحث در آموزش تعمیر یخچال، درک نحوه تولید و انتقال سرما است. اغلب یخچال‌های خانگی از چرخه تراکمی بخار استفاده می‌کنند؛ یعنی مبرد در یک مدار بسته بین کمپرسور، کندانسور، وسیله انبساط و اواپراتور گردش می‌کند.
شناخت این چرخه کمک می‌کند تعمیرکار تفاوت میان خرابی کمپرسور، کمبود مبرد، نشتی گاز، گرفتگی لوله مویی، ضعف کندانسور و اختلال گردش هوا را تشخیص دهد؛ موضوعی که برای عیب‌هایی مانند «یخچال روشن است ولی سرد نمی‌کند» اهمیت زیادی دارد.

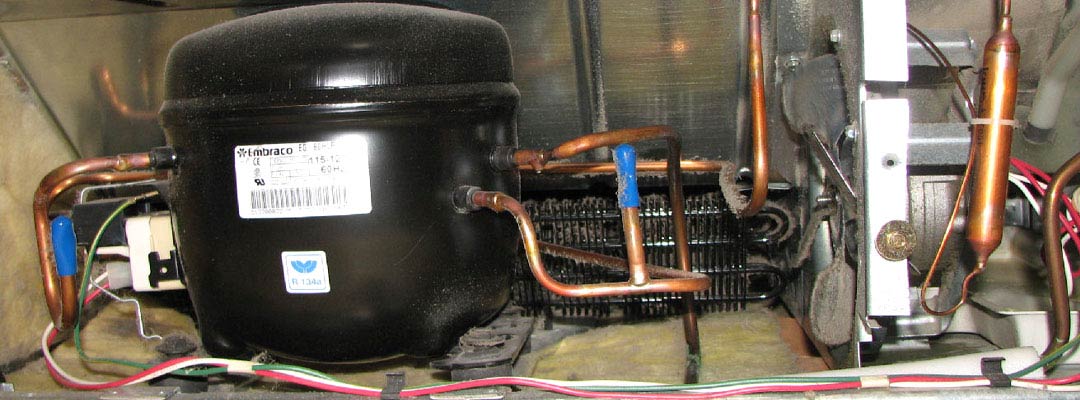

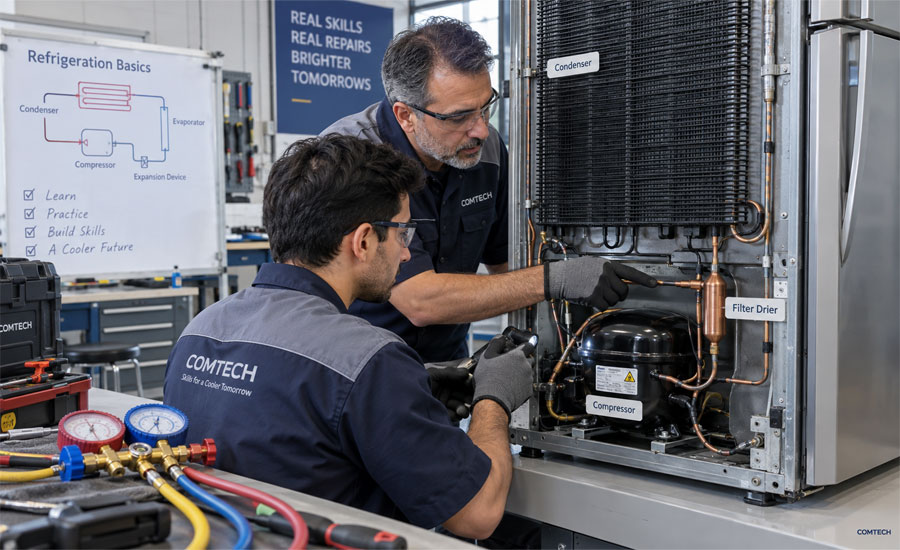

شناخت چرخه تبرید و مسیر گردش مبرد
کمپرسور مبرد را فشرده کرده و به سمت کندانسور می‌فرستد. مبرد در کندانسور گرمای خود را به محیط منتقل می‌کند و پس از عبور از فیلتر درایر و لوله مویی یا وسیله انبساط وارد اواپراتور می‌شود.
در اواپراتور، مبرد حرارت داخل کابین را جذب می‌کند و دوباره به سمت کمپرسور بازمی‌گردد. هر اختلال در فشار، جریان مبرد، انتقال حرارت یا گردش هوا می‌تواند باعث کاهش راندمان سرمایش شود.
| قطعه | وظیفه اصلی | ایرادهای رایج |
|---|---|---|
| کمپرسور | فشرده‌سازی و گردش مبرد | استارت نکردن، داغ شدن، صدای غیرعادی |
| کندانسور | دفع گرمای مبرد | کثیفی، ضعف تهویه، خرابی فن |
| فیلتر درایر | جذب رطوبت و آلودگی مدار | گرفتگی یا اشباع شدن |
| لوله مویی | ایجاد افت فشار مبرد | گرفتگی یا محدود شدن جریان |
| اواپراتور | جذب گرمای داخل کابین | نشتی، یخ‌زدگی، اختلال گردش هوا |
تشخیص خرابی برودتی از ایراد برق و الکترونیک
اگر کمپرسور کار می‌کند اما دمای یخچال پایین نمی‌آید، باید مدار تبرید، الگوی یخ‌زدگی اواپراتور، کندانسور و جریان هوا بررسی شوند. اگر کمپرسور اصلاً فرمان روشن شدن دریافت نمی‌کند، بررسی سنسور، رله، مدار راه‌انداز، برد اصلی یا برد اینورتر نیز وارد مسیر عیب‌یابی می‌شود.

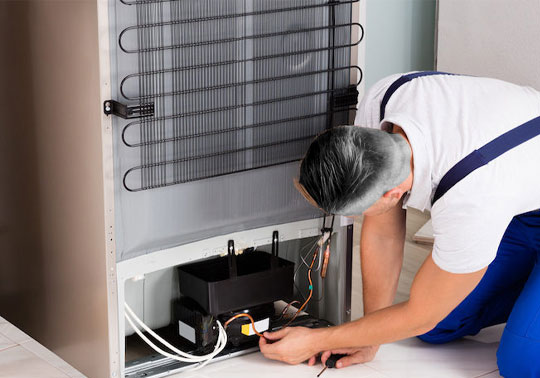

آموزش تست کمپرسور یخچال معمولی و اینورتر

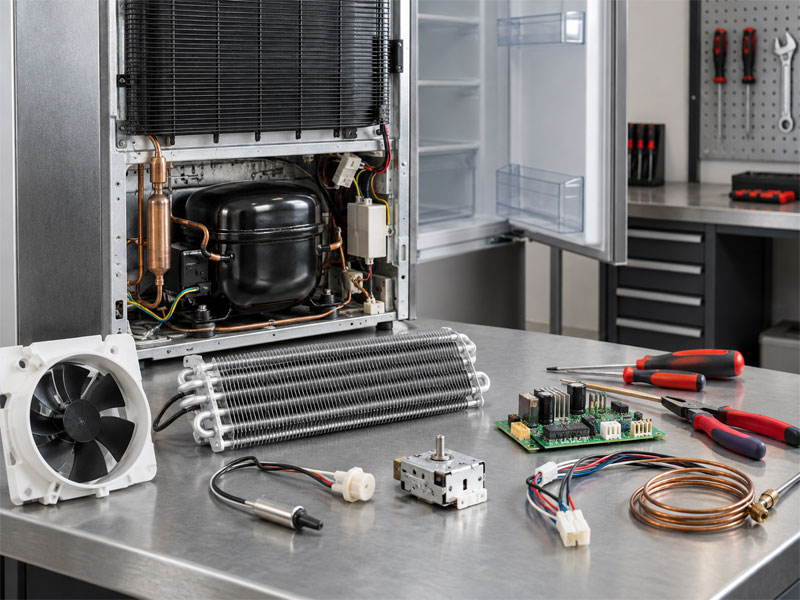

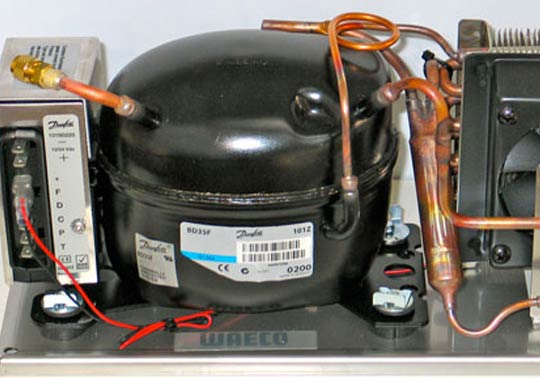

کمپرسور قلب سیستم تبرید است. در یخچال‌های معمولی، موتور کمپرسور با مدار راه‌اندازی مشخص کار می‌کند؛ اما در نسل‌های جدید، کمپرسور Variable Speed یا Inverter توسط برد درایو کنترل می‌شود و روش تست آن با کمپرسورهای سنتی متفاوت است.

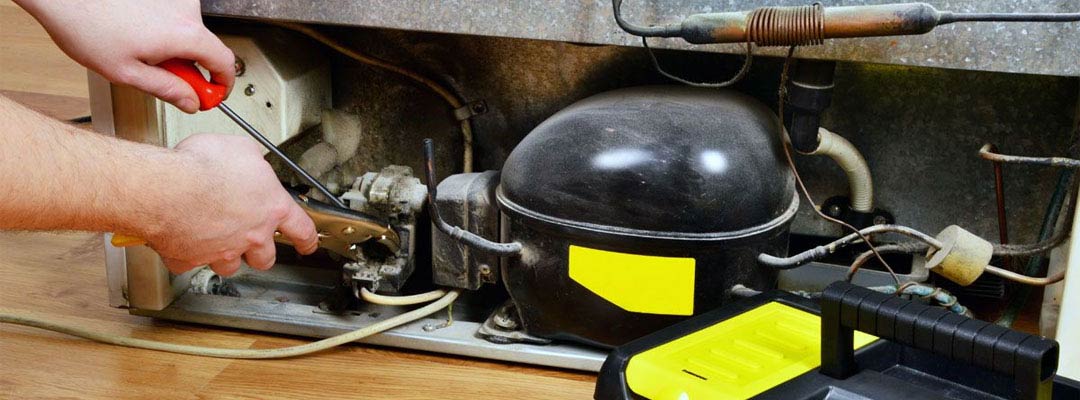

موارد مهم در تست کمپرسور یخچال
- تست سیم‌پیچ‌های کمپرسور با مولتی‌متر
- بررسی اتصال سیم‌پیچ به بدنه
- تست رله استارت یا PTC در مدل‌های مربوط
- بررسی اورلود و محافظ حرارتی
- اندازه‌گیری جریان مصرفی کمپرسور
- بررسی صدای مکانیکی غیرعادی
- کنترل ولتاژ و فرمان برد در مدل‌های مناسب
- بررسی برد درایو در یخچال‌های اینورتر

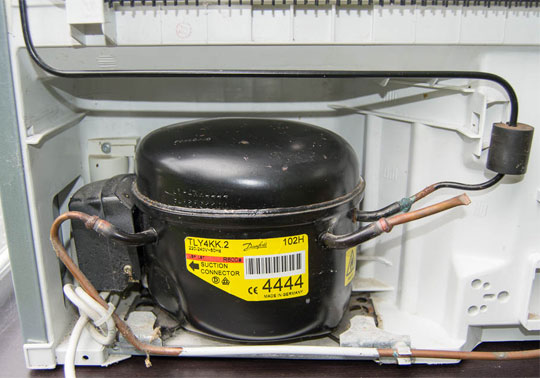

علت داغ شدن موتور یخچال چیست؟
- کثیفی یا ضعف تهویه کندانسور
- خرابی فن کندانسور
- اشکال در گردش مبرد
- مشکل در مدار استارت
- ولتاژ نامناسب ورودی
- خرابی داخلی کمپرسور
- یکسره کار کردن دستگاه بر اثر ضعف سرمایش
- اختلال سنسور یا فرمان کنترل
آموزش اواپراتور، کندانسور و لوله مویی یخچال
کندانسور باید بتواند گرمای مبرد را به محیط منتقل کند. در مدل‌های فن‌دار، خرابی فن یا کثیفی شدید کندانسور می‌تواند دمای کمپرسور را افزایش داده و راندمان سیستم را کاهش دهد.
در طرف مقابل، الگوی سرمای اواپراتور اطلاعات ارزشمندی درباره وضعیت شارژ مبرد، گرفتگی، گردش هوا و عملکرد دیفراست در اختیار تعمیرکار قرار می‌دهد.
نشانه‌های احتمالی گرفتگی یا ایراد مدار تبرید
- سرد شدن فقط قسمتی از اواپراتور
- کارکرد طولانی و غیرعادی کمپرسور
- کم شدن سرمای یخچال یا فریزر
- اختلاف غیرعادی دمای لوله‌های رفت و برگشت
- ایجاد برفک فقط در بخش محدودی از اواپراتور
- نرسیدن دمای کابین به مقدار تنظیم‌شده

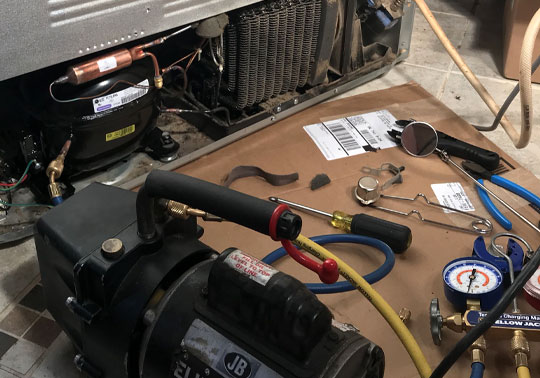

آموزش شارژ گاز، وکیوم و نشتی‌یابی یخچال

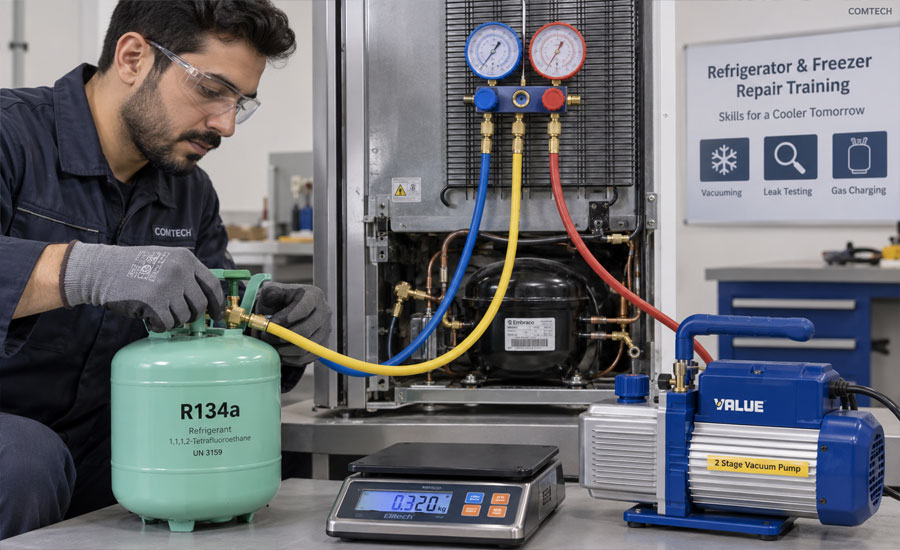

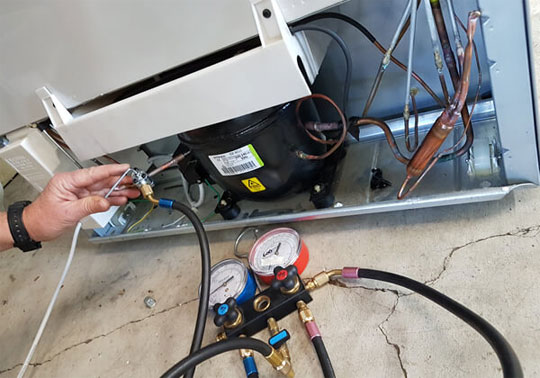

یکی از مباحث مهم دوره، آموزش شارژ گاز یخچال و نشتی‌یابی مدار مبرد است. انتخاب مبرد باید دقیقاً بر اساس پلاک دستگاه و مشخصات سازنده انجام شود. در بسیاری از یخچال‌های خانگی جدید از R600a استفاده می‌شود؛ در برخی مدل‌های قدیمی‌تر R134a دیده می‌شود و در بخشی از تجهیزات تجاری نیز R290 کاربرد دارد.
در سیستم‌هایی که مقدار شارژ مبرد پایین است، اختلاف چند گرم می‌تواند روی عملکرد دستگاه اثر بگذارد؛ بنابراین شارژ صحیح باید با ترازوی دقیق و بر اساس وزن درج‌شده توسط سازنده انجام شود. قبل از شارژ نیز نشتی‌یابی، رفع نشتی، بررسی درایر و وکیوم اصولی اهمیت دارد.
ابزارهای کاربردی تعمیر مدار برودتی
- مانیفولد یا ابزار سرویس سازگار با مبرد
- پمپ وکیوم
- ترازوی دیجیتال دقیق
- نشتی‌یاب مناسب
- دماسنج و تجهیزات اندازه‌گیری دما
- ابزار برش و لوله‌کاری
- تجهیزات مناسب اتصال و تعمیر لوله‌ها

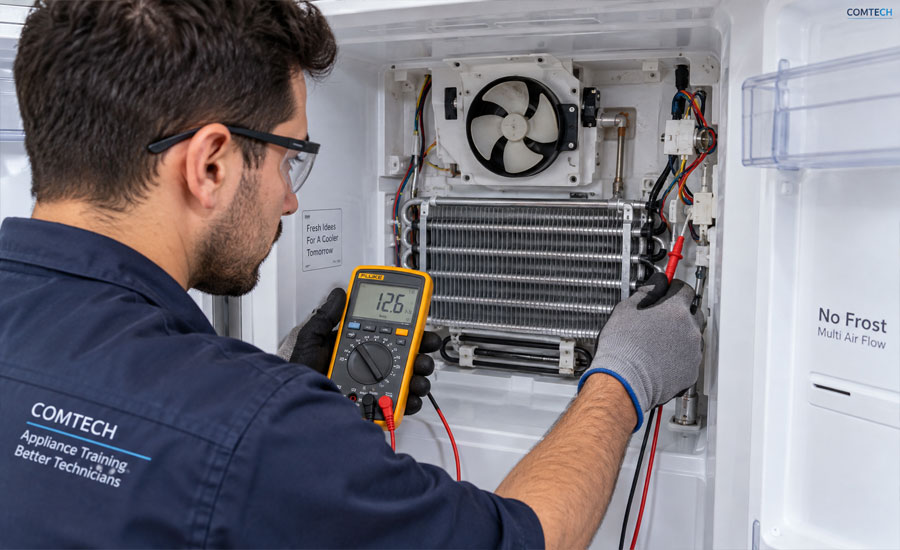

آموزش برق یخچال، دیفراست، سنسور و گردش هوا
پس از تسلط بر مدار سرمایش، هنرجو وارد بخش برق یخچال می‌شود. در این بخش ارتباط سنسور NTC، المنت دیفراست، ترموفیوز، ترمودیسک، فن اواپراتور، فن کندانسور، دمپر و کمپرسور با سیستم کنترل بررسی می‌شود.
آموزش تست سنسور NTC یخچال و فریزر
در یخچال‌های دیجیتال، سنسورهای NTC دمای کابین، فریزر یا اواپراتور را اندازه‌گیری کرده و اطلاعات را به برد ارسال می‌کنند. مقاومت این سنسورها با تغییر دما تغییر می‌کند و مقدار مرجع آن در برندها و مدل‌های مختلف می‌تواند متفاوت باشد.
علائم خرابی سنسور یخچال
- سرمای بیش از حد یا کمتر از حالت طبیعی
- کارکرد طولانی کمپرسور
- اختلال در شروع سیکل دیفراست
- نمایش اشتباه دما
- ظاهر شدن Error Code
- خاموش و روشن شدن نامنظم کمپرسور
آموزش عیب‌یابی سیستم دیفراست یخچال نوفراست
در یخچال‌های No Frost، رطوبت هوا روی اواپراتور یخ می‌زند. سیستم دیفراست در زمان‌های مشخص با استفاده از المنت و فرمان کنترل، یخ را ذوب می‌کند تا مسیر عبور هوا بسته نشود.
قطعات اصلی سیستم دیفراست
- المنت دیفراست
- سنسور اواپراتور
- ترموفیوز
- ترمودیسک در مدل‌های مجهز
- برد الکترونیکی یا تایمر در مدل‌های قدیمی
- مسیر تخلیه آب دیفراست
نشانه‌های خرابی دیفراست یخچال
- پوشیده شدن اواپراتور از یخ
- فریزر سرد است ولی یخچال خنک نمی‌شود
- کارکرد طولانی کمپرسور
- کاهش گردش هوای سرد
- برخورد پره فن با یخ
- آب‌ریزی داخل یا زیر دستگاه
آموزش تست فن یخچال AC و DC
فن اواپراتور وظیفه گردش هوای سرد در کانال‌ها را برعهده دارد. در ساید بای ساید و مدل‌های نوفراست، خرابی فن یا مسدود شدن مسیر هوا می‌تواند باعث شود فریزر سرد باشد اما قسمت یخچال گرم بماند.
فن کندانسور نیز برای خنک کردن کندانسور و کمپرسور استفاده می‌شود. توقف آن می‌تواند باعث افزایش دمای قسمت قدرت، بالا رفتن فشار کاری و کاهش بازده سرمایش شود.
روش بررسی فن‌های چند سیمه یخچال
در یخچال‌های جدید ممکن است از فن‌های DC چندسیمه با ورودی کنترل و Feedback استفاده شود. به همین دلیل قبل از اتصال مستقیم ولتاژ باید نوع فن، ولتاژ نامی، سیم تغذیه و نحوه کنترل آن از روی مدار یا اطلاعات فنی دستگاه مشخص شود.
آموزش دمپر یخچال و عیب‌یابی مسیر هوای سرد
در بسیاری از مدل‌ها، هوای سرد فریزر از طریق Air Damper وارد کابین یخچال می‌شود. گیر کردن دمپر، خرابی موتور آن، یخ‌زدگی کانال یا خطای سنسور می‌تواند باعث کم شدن یا افزایش بیش از حد سرمای بخش یخچال شود.
مراحل عیب‌یابی فریزر سرد ولی یخچال گرم
- بررسی عملکرد فن اواپراتور
- کنترل میزان یخ‌زدگی اواپراتور
- بررسی کانال‌های عبور هوای سرد
- تست دمپر و موتور آن
- بررسی سنسور دمای یخچال
- کنترل سیستم دیفراست
- بررسی فرمان برد اصلی
آموزش تعمیر برد یخچال و برد اینورتر کمپرسور
بخش مهمی از کلاس به آموزش تعمیر برد یخچال فریزر اختصاص دارد. هنرجو ابتدا بلوک‌های اصلی برد را می‌شناسد و سپس مسیر عیب‌یابی را از ورودی برق تا خروجی‌های کمپرسور، فن، المنت، شیر برقی و سایر مصرف‌کننده‌ها دنبال می‌کند.
برای مطالعه مطالب فنی تکمیلی درباره قطعات، مدارها و روش‌های عیب‌یابی می‌توانید بخش مقالات آموزش تعمیرات را نیز ببینید.

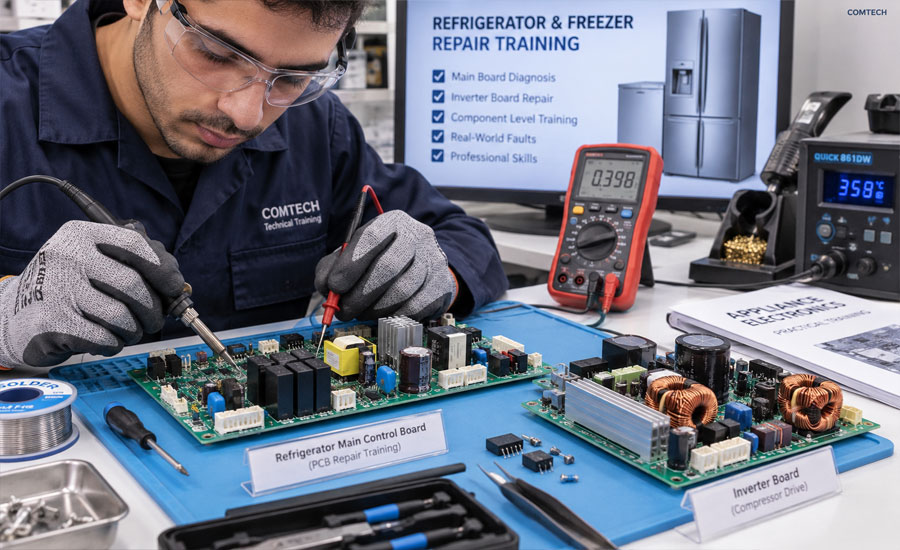

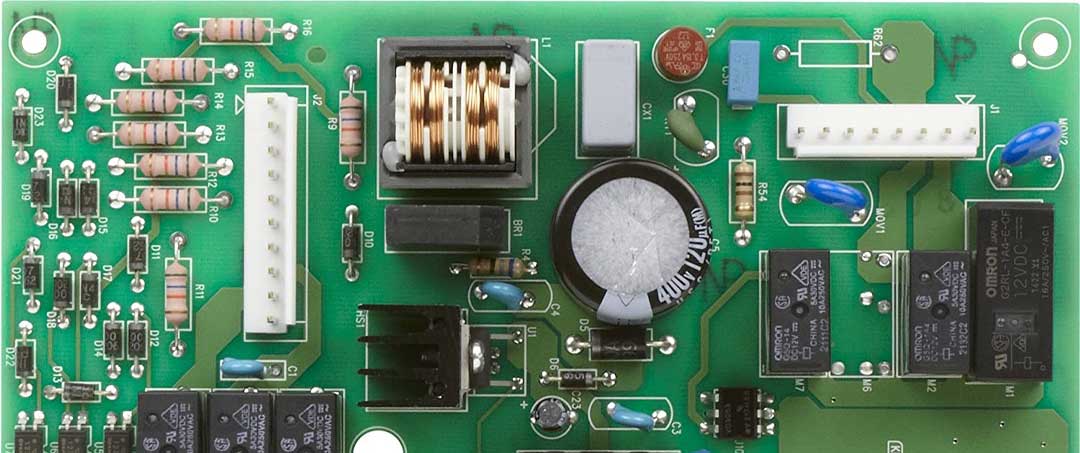

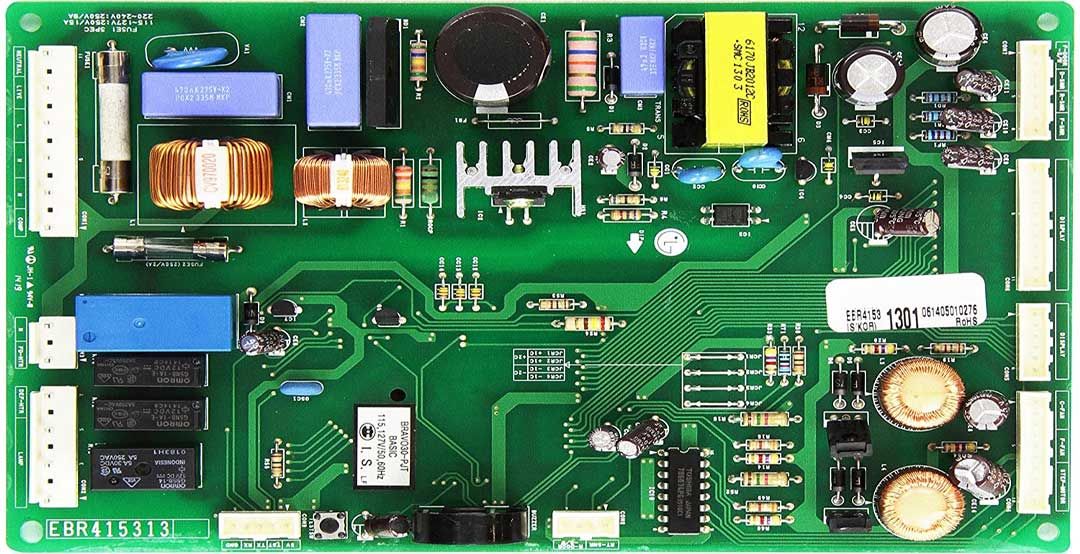

قطعات مهم روی برد الکترونیکی یخچال
قطعه‌شناسی موردنیاز تعمیر برد
- مقاومت و مقاومت فیوزی
- خازن الکترولیتی و سرامیکی
- دیود، پل دیود و زنر
- TVS و قطعات حفاظتی
- ترانزیستور و MOSFET
- تریاک
- رله
- اپتوکوپلر
- رگولاتورهای ولتاژ
- آی‌سی منبع تغذیه
- EEPROM
- میکروکنترلر
- مدارهای Driver
| بخش برد یخچال | موارد مورد بررسی |
|---|---|
| ورودی برق | فیوز، MOV، فیلتر EMI و یکسوساز |
| منبع تغذیه | PWM، MOSFET، ترانس، خازن و Feedback |
| ورودی سنسورها | NTC، Reed Switch و ورودی‌های حفاظتی |
| خروجی‌ها | رله، تریاک، درایور فن و شیر برقی |
| مدار دیجیتال | MCU، EEPROM، Reset، Clock و ارتباطات |
آموزش عیب‌یابی برد یخچال با ولتاژگیری و مسیریابی
در تعمیر اصولی برد، مهارت ولتاژگیری، بلوک‌شناسی و مسیریابی مدار اهمیت بیشتری از تعویض تصادفی قطعات دارد. تعمیرکار ابتدا باید مشخص کند برق ورودی به برد می‌رسد، یکسوساز سالم است، منبع تغذیه کار می‌کند و ریل‌های ولتاژ لازم برای قسمت دیجیتال تولید شده‌اند.
مراحل عیب‌یابی برد یخچال کاملاً خاموش
- بررسی برق ورودی و اتصالات دستگاه
- کنترل فیوز و قطعات حفاظتی
- بررسی پل دیود و یکسوساز
- عیب‌یابی منبع تغذیه سوئیچینگ
- اندازه‌گیری ریل‌های ولتاژ خروجی
- بررسی تغذیه میکروکنترلر
- کنترل مدار Reset
- بررسی Clock در صورت نیاز
- بررسی پنل و ارتباط میان بردهای دستگاه
- کنترل خروجی‌های رله، تریاک و Driver

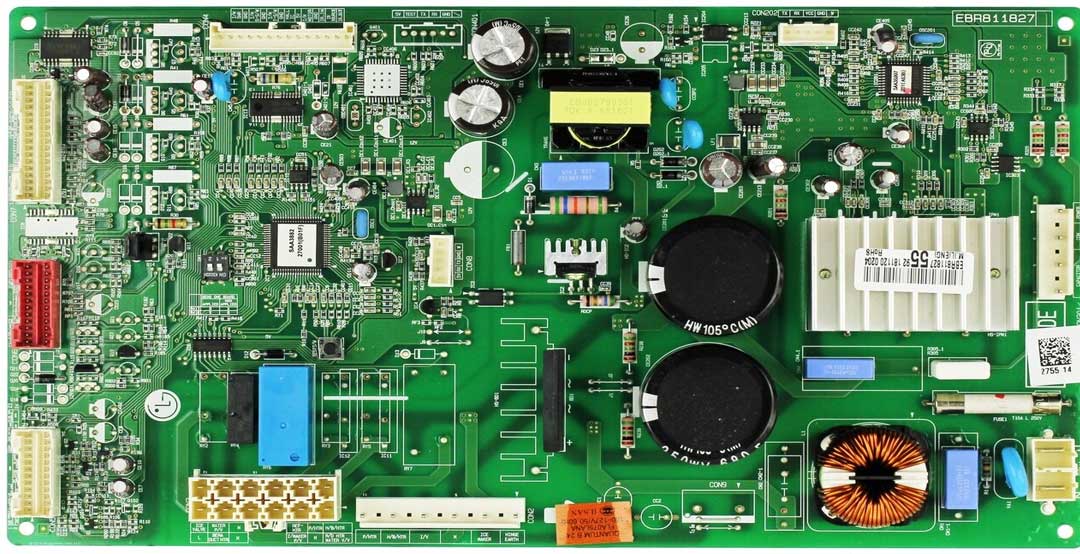

آموزش تعمیر برد اینورتر کمپرسور یخچال
در یخچال‌های اینورتر، کمپرسور مانند موتورهای معمولی مستقیماً با برق شهر راه‌اندازی نمی‌شود. Inverter Board ولتاژ و فرکانس مناسب موتور را تولید کرده و دور کمپرسور را متناسب با نیاز سرمایشی تغییر می‌دهد.
بخش‌های اصلی برد اینورتر یخچال
- فیلتر و یکسوساز ورودی
- خازن باس DC
- مدار PFC در مدل‌های مجهز
- IPM یا ترانزیستورهای قدرت
- Gate Driver
- مدار اندازه‌گیری جریان
- مدارهای حفاظتی
- سنجش دما
- ارتباط میان Inverter Board و Main Board
تحلیل ارتباط سنسورها، برد و کمپرسور
تعمیرکار حرفه‌ای فقط برد را جداگانه بررسی نمی‌کند؛ بلکه باید بداند برد بر اساس چه ورودی‌هایی تصمیم به روشن کردن کمپرسور، فن، المنت دیفراست، دمپر یا شیر برقی می‌گیرد.
برای مثال، سنسور معیوب می‌تواند اطلاعات اشتباه به برد ارسال کند و باعث فرمان نامناسب شود. در چنین شرایطی تعویض رله یا حتی تعویض کامل برد، بدون بررسی سنسور و سیم‌کشی، ایراد را برطرف نمی‌کند.
آموزش تعمیر ساید بای ساید، یخچال دوقلو و مدل‌های صنعتی
اصول پایه تبرید در یخچال معمولی و ساید بای ساید مشابه است، اما مدل‌های ساید تجهیزات بیشتری مانند یخ‌ساز اتوماتیک، آبریز، شیر برقی چندراهه، فیلتر آب، دمپر، سنسورهای متعدد و بردهای ارتباطی دارند.
آموزش تعمیر یخچال ساید بای ساید
قطعات اختصاصی ساید بای ساید
- یخ‌ساز اتوماتیک
- شیر برقی ورودی آب
- فیلتر آب
- مخزن و مسیر آب
- Dispenser
- دمپر هوای سرد
- سنسور یخ‌ساز
- المنت یخ‌ساز در مدل‌های مربوط
- موتور و گیربکس مجموعه یخ‌ساز
مراحل عیب‌یابی یخ‌ساز ساید بای ساید
- بررسی تأمین آب دستگاه
- کنترل فیلتر و فشار مناسب آب
- تست شیر برقی
- کنترل دمای فریزر
- بررسی سنسورهای مربوط به یخ‌ساز
- تست مکانیزم و موتور یخ‌ساز
- بررسی سوکت و سیم‌کشی
- کنترل فرمان برد الکترونیکی
آموزش تعمیر یخچال دوقلو و No Frost
در یخچال‌های دوقلو ممکن است هر کابین سیستم کنترل مستقل داشته باشد. به همین دلیل کمپرسور، فن، دیفراست، سنسورها و برد باید متناسب با ساختار همان مدل بررسی شوند.
در مدل‌های No Frost نیز عیب‌یابی فن اواپراتور، سیستم دیفراست، سنسور اواپراتور و مسیر گردش هوا اهمیت زیادی دارد.
آموزش تعمیر یخچال ویترینی و تجهیزات برودتی

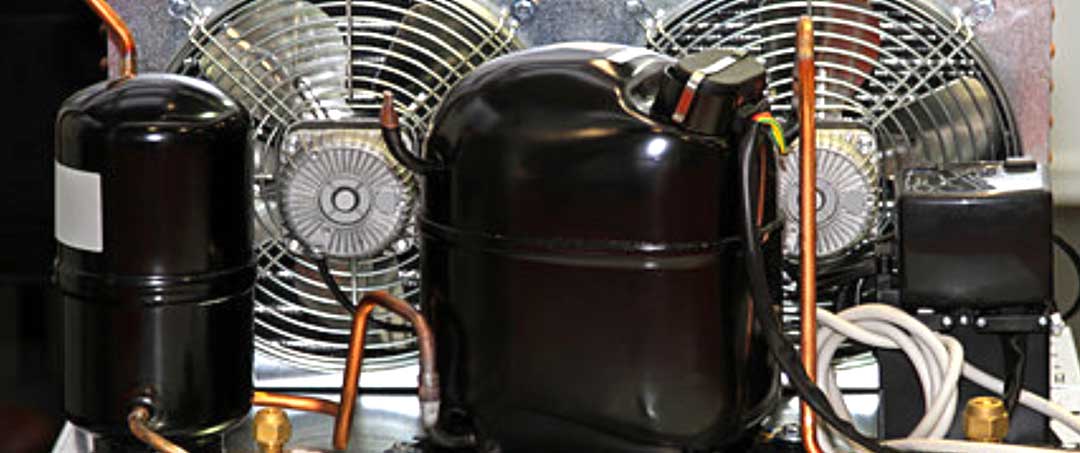

در آموزش تعمیر یخچال صنعتی و فروشگاهی اصول سیکل تبرید همچنان یکسان است، اما ظرفیت کمپرسور، طراحی کندانسور، نوع کنترلر، مبرد، سیستم دیفراست و تجهیزات حفاظتی با یخچال خانگی تفاوت‌هایی دارند.
تجهیزات برودتی مورد بررسی
- یخچال ویترینی فروشگاهی
- یخچال ایستاده
- یخچال قنادی
- یخچال قصابی
- فریزر صندوقی
- تاپینگ فروشگاهی
- سیستم‌های برودتی مشابه
ایرادهای رایج یخچال فروشگاهی
- کمپرسور کار می‌کند اما سرما کم است
- فن کندانسور روشن نمی‌شود
- دستگاه به‌صورت یکسره کار می‌کند
- قسمتی از اواپراتور سرد نمی‌شود
- دمای کابین به Set Point نمی‌رسد
- کنترلر دما فرمان مناسب صادر نمی‌کند
- سیستم دیفراست درست اجرا نمی‌شود
تمرین سناریوهای واقعی عیب‌یابی یخچال در کلاس
یکی از بخش‌های کاربردی کلاس، حل ایراد بر اساس علائم واقعی دستگاه است. به‌جای حفظ کردن جواب، کارآموز یاد می‌گیرد از علامت اولیه به سمت اندازه‌گیری و تست قطعات حرکت کند.
یخچال روشن است ولی سرما ندارد
مسیر پیشنهادی عیب‌یابی
- بررسی عملکرد کمپرسور
- کنترل فن‌های دستگاه
- بررسی الگوی سرمایش اواپراتور
- کنترل وضعیت کندانسور
- بررسی گردش هوا
- بررسی احتمال نشتی یا گرفتگی
- کنترل سنسورها و برد در صورت نیاز
یخچال نوفراست مرتب برفک می‌زند
مراحل بررسی سیستم
- کنترل بسته شدن صحیح درب
- بررسی لاستیک دور درب
- تست المنت دیفراست
- بررسی سنسور اواپراتور
- تست ترموفیوز
- کنترل مسیر تخلیه آب
- بررسی فرمان دیفراست برد
کمپرسور یخچال استارت نمی‌کند
چک‌لیست عیب‌یابی کمپرسور
- اندازه‌گیری ولتاژ ورودی
- کنترل فرمان ترموستات یا برد
- تست PTC یا رله استارت در مدل‌های مربوط
- کنترل اورلود
- تست سیم‌پیچ‌های کمپرسور
- بررسی اتصال به بدنه
- بررسی برد اینورتر در مدل‌های جدید
ابزارهای لازم برای تعمیر یخچال و برد الکترونیکی
شناخت ابزار فقط به معنی داشتن تجهیزات نیست؛ کارآموز باید بداند هر ابزار در چه مرحله‌ای از عیب‌یابی استفاده می‌شود و نتیجه اندازه‌گیری را چگونه تحلیل کند.
| ابزار | کاربرد در تعمیر یخچال |
|---|---|
| مولتی‌متر دیجیتال | اندازه‌گیری ولتاژ، مقاومت، سنسور و تست قطعات |
| کلمپ متر | اندازه‌گیری جریان کمپرسور و مصرف‌کننده‌ها |
| دماسنج | بررسی دمای کابین، اواپراتور و لوله‌ها |
| مانیفولد | بررسی مدار مبرد متناسب با نوع سیستم |
| پمپ وکیوم | تخلیه هوا و رطوبت مدار پس از تعمیر |
| ترازوی شارژ | شارژ مبرد بر اساس وزن مشخص‌شده |
| هویه و هیتر | تعمیر قطعات برد الکترونیکی |
| منبع تغذیه آزمایشگاهی | بررسی برخی مدارهای ولتاژ پایین |
چک‌لیست مهارت‌های دوره تعمیر یخچال
مهارت‌هایی که کارآموز تمرین می‌کند
- عیب‌یابی یخچال فریزر و ساید بای ساید
- شناخت چرخه تبرید
- تست کمپرسور و مدار راه‌انداز
- بررسی کندانسور و اواپراتور
- تشخیص نشتی و ایراد مدار مبرد
- وکیوم و شارژ اصولی مبرد
- تست فن‌های AC و DC
- عیب‌یابی سیستم دیفراست
- تست NTC و سنسورهای دما
- عیب‌یابی یخ‌ساز و شیر برقی
- بررسی دمپر و گردش هوای سرد
- تعمیر برد یخچال
- تست قطعات SMD و DIP
- عیب‌یابی منبع تغذیه برد
- بررسی رله، تریاک و Driver
- عیب‌یابی برد اینورتر یخچال
- تحلیل Error Code بر اساس مدل دستگاه
- تست عملکرد دستگاه بعد از تعمیر
آموزش تعمیر یخچال برندهای مختلف در کارگاه
اصول تبرید و برق در برندهای مختلف مشترک است، اما مقدار سنسورها، Error Codeها، بردهای اینورتر، نوع کمپرسور، سیم‌کشی و منطق کنترل می‌توانند متفاوت باشند. به همین دلیل روش آموزش بر حفظ کردن یک مدل خاص متکی نیست.
هنرجو یاد می‌گیرد اطلاعات فنی دستگاه را پیدا کند، مدار را تحلیل کند و سپس بر اساس اندازه‌گیری تصمیم بگیرد. نمونه‌هایی از تعمیر یخچال ال جی، سامسونگ، بوش، اسنوا، دوو، امرسان، هیمالیا و جی پلاس می‌توانند در تمرین‌های کلاس مطرح شوند.
از تشخیص ایراد تا تست نهایی دستگاه
مسیر واقعی تعمیر از پذیرش یک دستگاه خراب آغاز می‌شود. هنرجو ابتدا علائم را ثبت می‌کند، سپس تست‌های اولیه برق و دما را انجام می‌دهد و در ادامه مشخص می‌کند مشکل در کدام بلوک قرار دارد.
مراحل اجرایی یک تعمیر اصولی
- بررسی توضیحات و علائم خرابی دستگاه
- بازدید ظاهری و کنترل اتصالات
- اندازه‌گیری دمای کابین و وضعیت سرمایش
- تفکیک ایراد مکانیکی، برودتی یا الکترونیکی
- تست قطعه مشکوک با ابزار مناسب
- رفع علت اصلی خرابی
- کنترل دوباره مدار و اتصالات
- تست عملکرد کمپرسور، فن و دیفراست
- بررسی دمای نهایی دستگاه
برای آشنایی با ساختار خدمات واقعی تعمیرگاه و نوع ایرادهایی که روی دستگاه‌های مشتریان دیده می‌شود، بخش خدمات تخصصی تعمیرات نیز می‌تواند مکمل مطالب آموزشی باشد.
