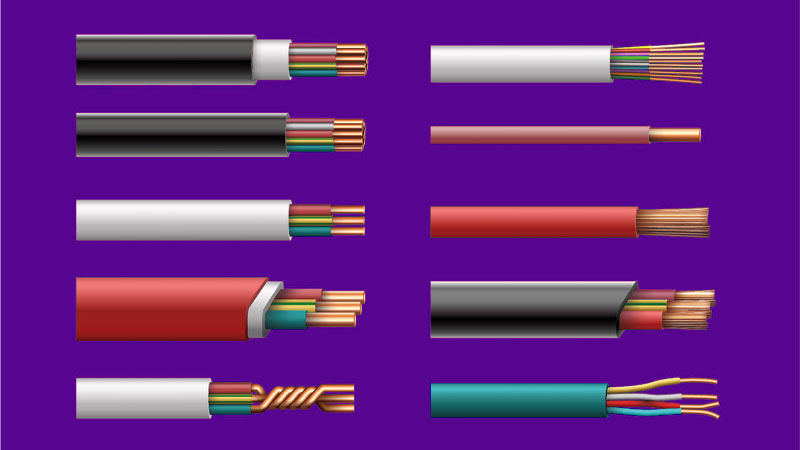

انواع سیمها و کابلهای مورد استفاده در برقکشی ساختمان
اغلب از اصطلاحات سیم و کابل برای توصیف یک چیز مشابه استفاده میشود، اما در واقع این دو تفاوتهای مهمی دارند. سیم یک هادی الکتریکی منفرد است، در حالی که کابل مجموعهای از سیمها است که در یک غلاف قرار گرفتهاند. اصطلاح کابل در اصل به یک خط دریایی از طنابهای متعدد برای لنگر انداختن کشتیها اطلاق میشود و در زمینه الکتریکی، کابلها (همچنین مانند سیمها) برای حمل جریانهای الکتریکی استفاده میشوند.
آشنایی کلی با سیم و کابل در برق کشی
سیمها و کابلها میتوانند از مواد مختلفی مانند مس، طلا و آلومینیوم ساخته شوند. هرکدام از این مواد مقاومتهای متفاوتی دارند. به طور کلی، سیم ضخیم مقاومت کمتری نسبت به سیم نازک ساخته شده از همان ماده خواهد داشت. مقاومت سیم میتواند متناسب با تغییر دما یا طول سیم تغییر کند. اندازه سیم نشاندهنده قطر هادی فلزی سیم است. هنگام انتخاب اندازه سیم، باید گیج سیم، ظرفیت سیم و اینکه سیم برای چه کاری استفاده میشود را در نظر بگیرید. اگر سیم خیلی کوچک باشد، جریان زیادی از آن عبور میکند و باعث میشود که سیم قدرت بیشتری را به شکل وات کاهش دهد، زیرا مقاومت بالایی دارد.
تعریف سیم برق
سیم برق به عنوان یک هادی الکتریکی، نقشی حیاتی در انتقال الکتریسیته از یک منبع به مصرفکننده نهایی دارد. جریان برق از طریق سیمهای برق که عمدتاً از فلزات هادی ساخته شدهاند، به محلهای مورد نظر از جمله پریزها در خانهها، ادارات و کارخانجات منتقل میشود. معمولاً سیمهای برق از مس تولید میشوند، زیرا مس دارای هدایت الکتریکی بالا و مقاومت کم است. با این حال، در برخی موارد به ویژه در پروژههای بزرگ و صنعتی، از آلومینیوم نیز برای ساخت سیمهای برق استفاده میشود، زیرا آلومینیوم سبکتر و کمهزینهتر است. یکی از ویژگیهای بارز سیمهای برق، انعطافپذیری آنهاست که به راحتی میتوان آنها را نصب و جابجا کرد، به ویژه در محیطهای پیچیده و محدود.
عوامل مؤثر در انتخاب نوع سیم در برقکشی
انتخاب سیمهای مناسب برای سیستم برقکشی به عوامل مختلفی بستگی دارد که هرکدام تأثیر مستقیم بر ایمنی و عملکرد سیستم برقرسانی دارند. این عوامل شامل رنگ سیمها، اطلاعات برچسبهای چاپشده روی سیم، نوع پوشش عایق و کاربرد خاص سیم هستند. اطلاعات روی برچسبها و ویژگیهای سیمها به طور دقیق مشخص میکند که چه نوع سیم برق برای کاربرد خاص مناسب است و این اطلاعات شامل عواملی چون مقاومت سیمها، توان قابل حمل و شرایط محیطی است.
اندازه سیمها
انتخاب اندازه صحیح سیم یکی از مهمترین عواملی است که باید در برقکشی مورد توجه قرار گیرد. اندازه سیم به طور عمده بر اساس ظرفیت جریان و نوع کاربرد تعیین میشود. برای هر بخش از برقکشی ساختمان یا هر پروژه الکتریکی، اندازه خاصی از سیمها مورد نیاز است که توسط سیمسنج یا گیج سیم تعیین میشود. سیستم اندازهگیری سیمها در ایالات متحده آمریکا بر اساس استاندارد AWG (American Wire Gauge) انجام میشود. اندازههای رایج سیمها عبارتند از گیج 10، گیج 12 و گیج 14 که نشاندهنده قطر هادی فلزی سیم است. به طور کلی، هرچه عدد گیج بالاتر باشد، سیم نازکتر و مقاومتر در برابر عبور جریان است و در نتیجه توان کمتری را میتواند منتقل کند. به عنوان مثال، برای لامپهای با ولتاژ پایین و جریان 10 آمپر، معمولاً از سیم گیج 18 استفاده میشود، در حالی که برای پنلهای توزیع برق با 100 آمپر به سیم گیج 2 نیاز داریم که قادر است جریان بالاتری را به طور ایمن عبور دهد.
حروف سیمی و مشخصات عایقها
یکی دیگر از ویژگیهای کلیدی در انتخاب سیمهای برق، درک انواع مختلف عایقهای بهکار رفته در ساخت سیم است. سیمها معمولاً با عایقهای ترموپلاستیک یا ترموستاتیک پوشیده میشوند که به آنها قابلیتهایی نظیر مقاومت در برابر حرارت، رطوبت و آسیبهای مکانیکی را میدهد. برای شناسایی انواع مختلف عایقها، از حروف خاصی استفاده میشود که هرکدام ویژگیهای منحصر به فردی دارند:
T – عایق ترموپلاستیک: نشاندهنده استفاده از مواد پلاستیکی مقاوم که قابلیت ذوب و شکلدهی مجدد را دارند.
H – مقاومت در برابر حرارت: این علامت نشاندهنده سیمهایی است که قادرند دماهای بالاتر از معمول را تحمل کنند، معمولاً تا دمای 90 درجه سانتیگراد.
HH – مقاومت در برابر حرارت بالا: این سیمها برای محیطهایی با دماهای بسیار بالا طراحی شدهاند و میتوانند تا 194 درجه فارنهایت (90 درجه سانتیگراد) مقاومت کنند.
W – مناسب برای محیطهای مرطوب: این سیمها به طور ویژه برای استفاده در مکانهای مرطوب و شرایط محیطی که رطوبت بالاست، طراحی شدهاند.
N – پوشش نایلونی مقاوم در برابر آسیبهای نفتی و شیمیایی: این سیمها دارای عایق نایلونی هستند که در برابر آسیبهای ناشی از نفت، گاز و دیگر مواد شیمیایی مقاوم است.
X – پلیمر مقاوم در برابر شعله: این سیمها از مواد خاصی ساخته شدهاند که مقاومت بالایی در برابر شعله و آتش دارند و میتوانند در محیطهای با خطر آتشسوزی استفاده شوند.
این مشخصات به شما کمک میکنند تا سیم مناسب برای شرایط خاص محیطی و نیازهای پروژه خود را انتخاب کنید و از ایمنی و عملکرد مطلوب سیستم برقکشی خود اطمینان حاصل نمایید.
انواع سیمهای برق
در برقکشی، انواع مختلفی از سیمهای برق وجود دارند که هرکدام برای کاربردهای خاص طراحی شدهاند. این سیمها بسته به ویژگیها و کاربردهایشان در پروژههای مختلف انتخاب میشوند. در اینجا به پنج نوع سیم برق پرکاربرد اشاره میکنیم:
1. سیمهای تریپلکس
سیمهای تریپلکس معمولاً در هادیهای افت سرویس تکفاز، بین تیر برق و سرهای آبوهوایی استفاده میشوند. این سیمها از دو سیم آلومینیومی عایقشده تشکیل شدهاند که به وسیله یک سیم لخت سوم پیچیده شدهاند. سیم لخت به عنوان نول مشترک استفاده میشود و معمولاً از یک گیج کوچکتر ساخته شده است. این نول در کنتور برق و ترانسفورماتور به زمین متصل میشود. سیمهای تریپلکس برای انتقال انرژی در سیستمهای توزیع برق به صورت ایمن و کارآمد طراحی شدهاند.
2. سیمهای تغذیهکننده اصلی
سیمهای تغذیهکننده اصلی، ارتباط بین محیط بیرونی و خانه یا محل کار را برقرار میکنند. این سیمها معمولاً از سیم THHN (رشتهای یا جامد) ساخته میشوند و قدرت کابل نصبشده باید 25% بیشتر از بار مورد نیاز باشد. این سیمها در سیستمهای توزیع برق استفاده میشوند و برای حمل جریانهای بالای برق از منبع به سیستمهای داخلی ساختمان طراحی شدهاند.
3. سیمهای تغذیه پانل
سیمهای تغذیه پانل، عمدتاً از سیم THHN عایقشده سیاهرنگ ساخته میشوند و برای اتصال جعبه اتصال اصلی و پانلهای قطعکننده مدار استفاده میشوند. مشابه با سیمهای تغذیهکننده اصلی، این سیمها باید برای ایمنی بیشتر 25% بیشتر از بار واقعی درجهبندی شوند. استفاده از این نوع سیمها در برقکشی صنعتی و خانگی برای توزیع برق به صورت ایمن بسیار حائز اهمیت است.
4. سیمهای عایق غیر فلزی
سیمهای عایق غیر فلزی، که اغلب با نام رومکس شناخته میشوند، در سیمکشی داخلی ساختمانها مورد استفاده قرار میگیرند. این سیمها معمولاً از 2 تا 3 هادی تشکیل شدهاند که هرکدام با یک عایق پلاستیکی پوشیده شده و یک سیم زمین لخت نیز دارند. سیمهای منفرد با لایهای از روکش غیر فلزی پوشیده میشوند که باعث ایمنی بیشتر میشود. به دلیل قیمت مناسب و موجود بودن در درجهبندیهای 15 و 20 آمپر، این سیمها برای برقکشی داخلی در ساختمانها ترجیح داده میشوند.
5. سیمهای تکرشته
سیمهای تکرشته از جمله سیمهای پرکاربرد در پروژههای برقکشی هستند که معمولاً از سیم THHN استفاده میکنند، گرچه انواع دیگری از سیمها نیز وجود دارند. این سیمها به صورت جداگانه هستند و میتوان چندین سیم را از طریق یک لوله به هم متصل کرد. سیمهای تکرشته در پروژههای برقکشی تجاری و مسکونی بهطور گسترده استفاده میشوند، به ویژه برای سیمکشیهای خاص که نیاز به انعطافپذیری دارند.
انتخاب سیم برق مناسب برای هر پروژه برقکشی بسیار حیاتی است. هرکدام از انواع سیمهای برق دارای ویژگیها و مزایای خاص خود هستند که بر اساس نیاز جریان برق، ظرفیت انتقال توان و نوع محیط انتخاب میشوند. آشنایی با ویژگیها و کاربردهای سیمهای تریپلکس، سیمهای تغذیهکننده اصلی، سیمهای تغذیه پانل، سیمهای عایق غیر فلزی و سیمهای تکرشته میتواند به شما در تصمیمگیری بهتر و ایمنتر در نصب برقکشی کمک کند.
کاربردهای مختلف سیمهای رنگی
سیمهای رنگی در برقکشی بهطور خاص برای اهداف مختلفی مورد استفاده قرار میگیرند. استفاده از رنگهای مختلف برای سیمها کمک میکند تا سیمکشی به صورت منظم و ایمن انجام شود و از اشتباهات احتمالی در اتصال جلوگیری گردد. در ادامه به بررسی کاربردهای رایج سیمهای رنگی پرداختهایم:
🔌 سیم مشکی
سیم مشکی بهطور معمول برای اتصال کلیدها یا پریزها در سیستمهای برقکشی استفاده میشود. این سیم برای حمل برق فاز به دستگاهها و تجهیزات الکتریکی کاربرد دارد. استفاده از سیم مشکی در پروژههای برقکشی داخلی بهطور گسترده در پریزها و کلیدهای روشنایی رایج است.
🔴 سیم قرمز
سیم قرمز معمولاً برای پایههای سوئیچ در سیستمهای برقکشی و اتصال سیمها بین دو دتکتور دود استفاده میشود. این سیمها نقش مهمی در انتقال سیگنال و انجام اتصالات ضروری دارند، بهویژه در مکانهایی که نیاز به ایمنی بیشتر وجود دارد.
🔵 سیم آبی و زرد
-
سیم آبی: این سیم بهطور خاص برای نصب کلیدهای تبدیل و صلیبی استفاده میشود. بهعنوان مثال، برای تنظیم سیستمهای روشنایی چند نقطهای، این سیم گزینهای مناسب است.
-
سیم زرد: این سیم بهطور معمول برای پایههای سوئیچ در سیستمهای کنترل فن، چراغها و دیگر تجهیزات الکتریکی استفاده میشود.
⚪ سیم سفید
سیم سفید همیشه به عنوان سیم خنثی در سیستمهای برقکشی استفاده میشود. این سیم وظیفه بازگشت جریان الکتریکی را از مصرفکننده به پنل برق بر عهده دارد و هیچگونه بار الکتریکی ندارد.
🟩 سیم مس سبز و لخت
سیم مس سبز و لخت تنها برای اتصال به زمین یا همان سیستم ارت استفاده میشود. این سیم به ایمنی سیستمهای برقکشی کمک میکند و از خطرات برقگرفتگی جلوگیری مینماید.
استفاده از سیمهای رنگی در برقکشی نه تنها به شناسایی راحتتر سیمها کمک میکند، بلکه موجب بهبود ایمنی در هنگام نصب و نگهداری سیستمهای برق میشود. هر رنگ سیم دارای کاربرد خاص خود است و آگاهی از این موارد میتواند به بهبود عملکرد و ایمنی سیستم برقکشی کمک کند.
گیج سیم، توان و بار وات
برای انتخاب سیم برق مناسب، آگاهی از گیج سیم، توان و بار وات آن ضروری است. این سه عامل تأثیر زیادی بر عملکرد و ایمنی سیستمهای برقکشی دارند. در اینجا به توضیح این مفاهیم میپردازیم:
🔌 گیج سیم
گیج سیم یا سایز سیم نشاندهنده قطر هادی فلزی درون سیم است و به کمک سیستم AWG (American Wire Gauge) اندازهگیری میشود. هرچه عدد گیج سیم کوچکتر باشد، سیم ضخیمتر و دارای مقاومت کمتری است و میتواند جریان بیشتری را انتقال دهد. بهطور کلی، سیمهای با گیج بزرگتر (عدد بالاتر) ظرفیت کمتری برای عبور جریان دارند و معمولاً برای کاربردهای با توان پایینتر استفاده میشوند.
⚡ توان کابل
توان به مقدار برقی اطلاق میشود که یک سیم میتواند از خود عبور دهد، که این مقدار بستگی به اندازه سیم، نوع عایق و مقاومت آن دارد. توان واحد اندازهگیری آن معمولاً بر حسب وات (W) یا آمپر (A) است. برای انتخاب سیم مناسب، باید میزان توان مصرفی دستگاه یا تجهیزات برقی را در نظر گرفت تا از بیش از حد بارگذاری و خطرات ناشی از آن جلوگیری شود.
💡 بار وات سیم
بار وات اشاره به ظرفیت تحمل بار یک سیم دارد و این مقدار معمولاً در لوازم خانگی یا تجهیزات برقی ذکر میشود. این عدد نشان میدهد که یک سیم با گیج خاص میتواند حداکثر توان یا باری که واحد مصرفی از آن میطلبد، منتقل کند. برای اطمینان از ایمنی، همیشه باید سیمهایی را انتخاب کنید که بار وات مناسب برای جریان مورد نیاز را داشته باشند.
در انتخاب سیم مناسب، توجه به گیج سیم، توان و بار وات از اهمیت بالایی برخوردار است. این عوامل به شما کمک میکنند تا سیم برق را انتخاب کنید که توانایی انتقال جریان مورد نیاز را بهطور ایمن داشته باشد. انتخاب صحیح سیم میتواند به پایداری و ایمنی سیستم برقکشی شما کمک کند.
تعریف کابل برق
کابل برق مجموعهای از سیمهای عایقبندی شده است که در یک روکش محافظ قرار دارند. این سیمها معمولاً شامل حداقل یک سیم برای انتقال جریان، یک سیم خنثی و یک سیم برای اتصال به زمین هستند. کابلها بسته به تعداد سیمها و اندازه یا گیج آنها طبقهبندی میشوند. بهطور معمول، کابلها با استفاده از یک ترکیب خاص از حروف و اعداد شناخته میشوند که هر یک معنی خاصی دارند.
ساختار کابل برق
کابلها با یک سری حروف و اعداد مشخص میشوند که اطلاعاتی درباره نوع عایق، مقاومت سیمها و تعداد هادیهای موجود در کابل ارائه میدهند:
-
حروف: نوع عایق سیمها را مشخص میکند (مانند THHN که به معنای عایق ترموپلاستیک مقاوم در برابر حرارت است).
-
عدد اول: مقاومت سیمها در کابل را نشان میدهد.
-
عدد زیر خط تیره: نشاندهنده تعداد هادیهای جداگانه در کابل است.
-
G (در صورت وجود بعد از عدد نهایی): به این معنی است که کابل دارای سیم زمین غیر جریانی است.
انواع و کاربردهای کابل برق
کابلهای برق بر اساس نوع عایق، رنگ، تعداد هادیها و کاربرد خاص آنها تقسیمبندی میشوند. این عوامل تأثیر زیادی در انتخاب کابل مناسب برای پروژههای مختلف دارند. بهطور مثال:
-
کابلهای قدرت: برای انتقال جریانهای بالا و در مسافتهای طولانی بهکار میروند.
-
کابلهای کنترل: برای سیستمهای کنترل اتوماتیک و ارتباطات داخلی در دستگاهها و تجهیزات صنعتی استفاده میشوند.
-
کابلهای شبکه: برای اتصال سیستمهای شبکههای رایانهای و انتقال دادهها استفاده میشوند.
آگاهی از ساختار و انواع کابلهای برق به شما کمک میکند تا انتخاب مناسبی برای نیازهای برقکشی منزل یا پروژههای صنعتی خود داشته باشید. هر کابل ویژگیها و کاربردهای خاص خود را دارد که باید بسته به نوع پروژه و نیاز به انتقال انرژی انتخاب شود.
برچسبگذاری کابلها
برچسبگذاری کابلها یکی از مراحل بسیار مهم در برقکشی است که اطلاعات حیاتی درباره نوع عایق، تعداد سیمها و گیج سیمها را ارائه میدهد. این برچسبها بهویژه برای انتخاب کابل برق مناسب برای هر پروژه بسیار کمککننده هستند. در اینجا به برخی از برچسبهای رایج که روی کابلهایی که معمولاً در سیمکشی خانهها استفاده میشوند، نگاهی میاندازیم:
🔌 14-2G
این برچسب به معنای کابلی با دو سیم عایق و یک سیم زمین است. همچنین، سیم تکی در این کابل دارای 14 گیج است. این نوع کابل معمولاً برای برقکشی ساده و اتصالات پایه در خانهها استفاده میشود.
🔌 14-3G
کابلی که دارای سه سیم عایق و یک سیم زمین است. سیمهای مجزا در این کابل نیز 14 گیج هستند. این نوع کابل معمولاً در سیستمهای چند نقطهای مانند کلیدهای تبدیل و صلیبی یا سیستمهای روشنایی استفاده میشود.
🔌 12-2 w/G
این کابل شامل دو سیم عایق به همراه یک سیم زمین است. سیمهای مجزا در این کابل دارای 12 گیج هستند. این کابل معمولاً برای دستگاههای با جریان بالا یا سیستمهای روشنایی داخلی به کار میرود.
🔌 12-3 w/G
کابلی با سه سیم عایقشده و یک سیم زمین که سیمهای مجزا دارای 12 گیج هستند. این کابل برای استفاده در سیستمهای پیچیدهتر که نیاز به اتصالات بیشتری دارند، مانند سیستمهای برقکشی سهراهی مناسب است.
⚡ 600 ولت
این عبارت نشان میدهد که کابل میتواند تا 600 ولت تحمل کند. این کابلها معمولاً برای استفاده در سیمکشیهای خانگی و سیستمهای برق با ولتاژ پایین بهکار میروند. کابلهای NM (Non-Metallic) برای سیمکشی خانه بهویژه در محیطهای داخلی استفاده میشوند.
⚡ TYPE NM-B
NM مخفف Non-metallic است که به معنای کابل با روکش غیر فلزی میباشد. حرف B نشاندهنده نوع B از این کابل است که معمولاً برای سیمکشی داخلی دستگاهها و وسایل خانگی بهکار میرود. این کابلها برای استفاده در محیطهای داخلی و سیستمهای الکتریکی با ولتاژ پایین طراحی شدهاند.
برچسبگذاری دقیق کابلها نه تنها به شناسایی صحیح کابلها کمک میکند، بلکه از ایمنی و کارآیی بهتر سیستمهای برق در پروژههای برقکشی خانگی اطمینان حاصل میکند. آشنایی با این برچسبها و ویژگیهای آنها، به شما امکان میدهد تا انتخاب درستی برای کابل برق متناسب با نیازهای خود داشته باشید.
انواع کابل برق
امروزه بیش از 20 نوع کابل برق برای کاربردهای مختلف از جمله انتقال برق تا مصارف صنعتی سنگین طراحی شدهاند. این کابلها بسته به نوع کاربرد، مقاومت و ویژگیهای خاصشان به دستههای مختلف تقسیم میشوند. در اینجا به معرفی برخی از پرکاربردترین انواع کابلها میپردازیم:
🏠 کابل غلاف غیر فلزی (NM)
کابلهای غلاف غیر فلزی که به کابلهای NM نیز معروفند، دارای یک عایق پلاستیکی انعطافپذیر هستند که شامل دو تا چهار سیم به همراه یک سیم لخت برای اتصال به زمین میباشد. این کابلها معمولاً برای سیمکشی منازل مسکونی مورد استفاده قرار میگیرند و به دلیل انعطافپذیری بالا، نصب آنها بسیار آسان است. کابلهای NM-B و NM-C رایجترین انواع این کابلها برای برقکشی خانهها هستند.
🌳 کابل تغذیهکننده زیرزمینی (UF)
این نوع کابلها مشابه کابلهای NM هستند، با این تفاوت که سیمها در کنار یکدیگر قرار گرفته و در مواد انعطافپذیر جاسازی میشوند. کابلهای UF مقاومت بالایی در برابر آب و رطوبت دارند و به همین دلیل برای کاربردهای زیرزمینی، روشنایی فضای باز و سیستمهای پمپهای آبی ایدهآل هستند. این کابلها معمولاً در محیطهای مرطوب و برای انتقال انرژی به دستگاهها و تجهیزات بیرونی بهکار میروند.
🛠️ کابل غلاف فلزی (BX)
کابلهای غلاف فلزی که به کابلهای زرهدار یا BX نیز شناخته میشوند، برای تأمین برق اصلی یا برای دستگاهها و وسایل بزرگ استفاده میشوند. این کابلها معمولاً شامل سه سیم مسی (یک برای جریان، یک برای زمین و یک برای نول) هستند که با پلیاتیلن متقاطع و یک روکش پی وی سی سیاه عایقبندی شدهاند. از آنجایی که این کابلها دارای روکش فولادی هستند، برای نصبهای حساس و فضاهای خارجی کاربرد دارند.
📡 کابل کواکسیال
کابل کواکسیال دارای یک لایه عایق لولهای است که هادی داخلی آن را محافظت میکند و معمولاً توسط یک محافظ رسانای لولهای احاطه شده است. این کابلها برای انتقال سیگنالهای تلویزیونی، سیستمهای ویدیویی و همچنین ارتباطات دادهای بهکار میروند. کابلهای کواکسیال به دلیل پوشش محافظی که دارند، مقاومت بالایی در برابر میکروفونی و تداخل سیگنال دارند.
🏡 کابل چند هادی (MC)
کابلهای چند هادی یا چند هستهای (MC) برای استفاده در سیمکشیهای داخلی بهویژه در منزل مناسب هستند. این کابلها دارای بیش از یک هادی هستند که هرکدام به طور جداگانه عایقبندی شدهاند. یک لایه عایق بیرونی برای افزایش امنیت به این کابلها اضافه میشود. این کابلها در انواع مختلفی در صنایع مختلف بهکار میروند.
🔄 کابل جفت تابیده بدون محافظ (UTP)
کابلهای جفت تابیده بدون محافظ (UTP) از دو سیم که به هم تابیده شدهاند، تشکیل میشوند. این سیمها عایق نیستند و به همین دلیل برای انتقال سیگنال و برنامههای ویدئویی مانند شبکههای کامپیوتری و دوربینهای امنیتی ایدهآل هستند. این کابلها به دلیل قیمت مناسبتر نسبت به کابلهای فیبر نوری یا کواکسیال، در سیستمهای ارتباطی داخلی مانند تلفنها و شبکههای داده بهکار میروند.
💻 کابل نواری
کابلهای نواری معمولاً در رایانهها و وسایل جانبی استفاده میشوند. این کابلها از چندین سیم رسانای مختلف تشکیل شدهاند که در یک صفحه مسطح بهصورت موازی قرار گرفتهاند. کابلهای نواری معمولاً برای کاربردهای ولتاژ پایین و در سیستمهای داخلی استفاده میشوند.
📡 کابل دو سیمه
کابلهای دو سیمه معمولاً در انتقال سیگنال از آنتن به گیرنده مانند تلویزیونها و رادیوها استفاده میشوند. این کابلها از دو سیم مسطح تشکیل شدهاند و برای ارتباطات سیگنالهای صوتی و تصویری بهکار میروند.
🎛️ کابل دو محوره
این نوع کابلها مشابه کابلهای کواکسیال هستند، اما به جای یک هادی داخلی، دارای دو هادی داخلی میباشند. این کابلها برای سیگنالهای با سرعت بالا و برد کوتاه طراحی شدهاند.
🧩 کابل جفتی (Pair Cable)
کابل جفتی شامل دو هادی عایقبندیشده است و بیشتر در سیستمهای AC و DC با فرکانس پایین استفاده میشود. این کابلها معمولاً برای اتصالات ساده و سیستمهای انتقال داده با فرکانس پایین بهکار میروند.
🎨 کد رنگ کابلها
کد رنگ عایق کابلها برای تعیین هادیهای فعال، خنثی و زمین استفاده میشود. رنگها ممکن است بسته به کشور یا منطقه متفاوت باشند. در برخی کشورها، هادیهای فعال به رنگ قرمز و نول به رنگ آبی مشخص میشوند. در کشورهای دیگر، برای هادیهای فاز معمولاً از رنگهای دیگری مانند سیاه یا قهوهای استفاده میشود.
آگاهی از انواع مختلف کابلهای برق و کد رنگهای آنها برای انجام برقکشی صحیح و ایمن بسیار حائز اهمیت است. انتخاب کابل مناسب با توجه به نوع کاربرد و نیازهای خاص میتواند از بروز مشکلات و خطرات جلوگیری کرده و عملکرد سیستمهای برق را بهبود بخشد.
راهنمای سایز سیم و کابل برای برقکشی ساختمان
| کاربرد | نوع سیم یا کابل | سطح مقطع |
|---|---|---|
| روشنایی داخلی (اتاقها، راهرو، راهپله) | سیم افشان ۲ رشته | 1.5 |
| پریز برق عمومی (تلویزیون، یخچال، شارژر) | سیم افشان ۲ یا ۳ رشته | 2.5 |
| کولر آبی | سیم مفتولی ۴ رشته | 2.5 |
| کولر گازی | کابل افشان ۳ رشته | 4 یا 6 |
| ماشین لباسشویی یا ظرفشویی | کابل افشان ۳ رشته | 4 |
| اجاق گاز برقی یا فر | کابل افشان ۳ رشته | 4 یا 6 |
| آبگرمکن یا پکیج | سیم افشان ۲ یا ۳ رشته | 2.5 یا 4 |
| برق ورودی واحد یا ساختمان | کابل قدرت ۳ یا ۵ رشته | 10 تا 25 |
| ارت (Earth) | سیم ارت مفتولی یا افشان ۱ رشته | 6 یا بیشتر |
| سیمکشی آیفون صوتی و تصویری | سیم تلفنی ۸ رشته (۴ زوج) | 0.6 |
| کابل کواکسیال (آنتن) | کابل RG6 یا RG59 | – |
| سیستم اعلام حریق | کابل نسوز ۲ یا ۴ رشته | 1.5 |
| سیستم صوتی داخلی | سیم بلندگو افشان ۲ رشته | 1 یا 1.5 |
انواع کابل برق بر اساس ولتاژ
کابلهای برق بر اساس ولتاژ به سه دسته کلی تقسیم میشوند که هر یک برای کاربردهای خاص و نیازهای مختلف طراحی شدهاند:
🔋 کابلهای فشار ضعیف (LV)
کابلهای فشار ضعیف دارای ولتاژی بین 300 تا 1000 ولت هستند و در کاربردهای مسکونی، تجاری و صنعتی استفاده میشوند. این کابلها معمولاً از هادی مسی یا آلومینیومی ساخته میشوند و با عایقهای PVC، XLPE یا EPR پوشش داده میشوند. استفاده از این کابلها برای سیستمهای برقکشی داخلی و توزیع انرژی در محدودههای کوتاه و محیطهای غیر صنعتی رایج است.
🔌 کابلهای فشار متوسط (MV)
کابلهای فشار متوسط ولتاژی بین 1 تا 33 کیلوولت دارند و معمولاً در شبکههای توزیع برق استفاده میشوند. این کابلها اغلب از هادی مسی ساخته میشوند و برای عایقبندی از مواد مقاوم مانند کاغذ، XLPE یا EPR استفاده میشود. این نوع کابلها برای انتقال برق در مناطق صنعتی و شبکههای توزیع شهری مناسب هستند.
⚡ کابلهای فشار قوی (HV)
کابلهای فشار قوی دارای ولتاژی بین 63 تا 230 کیلوولت هستند و در خطوط انتقال برق استفاده میشوند. این کابلها معمولاً از هادی مسی یا آلومینیومی ساخته شده و با عایقهای کاغذی، XLPE یا EPR پوشانده میشوند. کابلهای فشار قوی برای انتقال انرژی در مسافتهای طولانی و در شبکههای برقرسانی با توان بالا استفاده میشوند.
اندازه کابل
اندازه کابل به گیج سیمهای مجزا در داخل کابل اشاره دارد، مانند 14، 12، 10 و غیره. همانطور که در سیستم سیمکشی استفاده میشود، هرچه عدد گیج بزرگتر باشد، اندازه سیم کوچکتر میشود. برای مثال، کابل 10/3 نشاندهنده این است که کابل شامل 3 سیم 10 گیج است. اگر سیم زمین نیز وجود داشته باشد، این سیم با حرف G (مخفف Ground) مشخص میشود و در اندازههای کابل لحاظ نمیگردد.
اهمیت ایمنی در نصب کابلها
ایمنی در هنگام نصب سیم و کابل از اهمیت بسیار بالایی برخوردار است. اگر نصب سیمها و کابلها به درستی انجام نشود، میتواند منجر به حوادث خطرناک و آسیبهای جبرانناپذیر شود. بنابراین، رعایت استانداردها و مقررات ایمنی در تمام مراحل نصب بسیار ضروری است.
قبل از شروع هر پروژه برقکشی که شامل سیمکشی و کابلکشی است، حتماً باید از بازرس ساختمان محلی اجازه بگیرید. این کار باعث میشود که تمام مراحل نصب مطابق با قوانین و مقررات محلی انجام شود و از خطرات احتمالی جلوگیری گردد.
پس از اتمام نصب کابل و سیم، بازرسی نهایی باید انجام شود تا مطمئن شوید که نصب بهطور کامل مطابق با استانداردها و مقررات ایمنی صورت گرفته است. این کار از پایداری و ایمنی سیستم برق اطمینان میدهد و از بروز مشکلات خطرناک در آینده جلوگیری میکند.
انتخاب نوع سیم و کابل برق
چه در حال تعویض سیمکشی قدیمی در خانه خود باشید و چه در حال اضافه کردن سیمهای جدید، انتخاب نوع مناسب سیم و کابل برای پروژه شما بسیار حیاتی است. انتخاب صحیح کابل و سیم میتواند تأثیر زیادی بر عملکرد، ایمنی و پایداری سیستم برق خانه شما داشته باشد.
توجه به نیازهای خاص هر مکان
اولین قدم در انتخاب سیم برق، در نظر گرفتن شرایط محیطی و کاربرد خاص هر کابل است. به عنوان مثال، اگر قصد دارید سیمکشی را در محیطهای مرطوب مانند فضاهای باز یا مناطق زیرزمینی انجام دهید، باید از کابلهای UF (کابل تغذیهکننده زیرزمینی) استفاده کنید. این کابلها به دلیل مقاومت بالا در برابر آب و رطوبت، ایمنی سیستم الکتریکی خانه شما را در برابر عوامل محیطی تضمین میکنند.
مطابقت با آمپر و ولتاژ
در انتخاب سیم و کابل، آمپر و ولتاژ هر سیم باید با نیازهای پروژه مطابقت داشته باشد. به عنوان مثال، برای سیستمهای روشنایی یا دستگاههای خانگی که جریان کمتری مصرف میکنند، انتخاب سیم با گیج کمتر (برای عبور جریان بیشتر) ضروری است. در مقابل، برای پانلهای خدماتی و پروژههای صنعتی که به توان بالاتر نیاز دارند، باید از سیمهای با آمپر بالاتر استفاده کنید تا از خطرات ناشی از اضافه بار جلوگیری شود.
مشورت با برقکار حرفهای
اگر مطمئن نیستید که به کدام نوع سیم برق نیاز دارید یا انتخابهای مختلف شما را سردرگم کرده است، بهتر است قبل از شروع نصب هر نوع سیم برق در خانه خود، با یک برقکار حرفهای مشورت کنید. برقکاران باتجربه میتوانند شما را در انتخاب مناسبترین نوع سیم برای پروژه شما راهنمایی کنند و از نصب ایمن و مطابق با استانداردهای محلی اطمینان حاصل کنند. این کار نه تنها از مشکلات آتی جلوگیری میکند، بلکه ایمنی و کارآیی سیستم برقکشی شما را تضمین میکند.
انواع سیم و کابل ساختمانی
| نوع سیم/کابل | ساختار هادی | سطح ولتاژِ رایج | انعطافپذیری | محیط نصب پیشنهادی | نکته ایمنی یا استاندارد مهم |
|---|---|---|---|---|---|
| سیم مسی (NYA) | تکرشته مس سخت | 450/750 V | کم | تابلو توزیع، مسیرهای ثابت | مطابقت با استاندارد ISIRI 3084 |
| سیم مفتولی (NYM) | چندرشته مس نیمهسخت | 300/500 V | متوسط | زیر گچ، داخل لولههای خرطومی توکار | حتماً در دمای محیط ≤ 70 °C استفاده شود |
| سیم افشان (NYMHY) | مس افشان نرم | 300/500 V | زیاد | کلید و پریز، روشنایی داخلی | از خم شدن مکرر در شعاع کمتر از 4×قطر اجتناب شود |
| کابل برق قدرت (NYY / N2XY) | چندهادی، مس یا Al + عایق PVC / XLPE | 0.6/1 kV | کم تا متوسط | رایزر اصلی، دفن مستقیم در زمین | استفاده از نوار زنگزن یا پوشش شناسایی هنگام دفن |
| کابل شبکه Cat6 | 4 زوج تابیده (Cu) | 250 MHz (≈ 1 Gbps) | متوسط | ترانکینگ، سقف کاذب، پریز دیتا | رعایت شعاع خم ≥ 8×قطر برای حفظ پهنای باند |
کابل و سیم آنتن
کابل آنتن که به نام کابل کواکسیال نیز شناخته میشود، نوعی کابل چند رشتهای است که برای انتقال سیگنالهای تلویزیونی، رادیویی و ماهوارهای استفاده میشود. این کابلها دارای یک مغزی رسانا هستند که با لایهای نارسانا پوشیده شده و سپس توسط یک لایه رسانای نازک بافته شده برای افزایش انعطافپذیری و جلوگیری از نویزهای محیطی محافظت میشوند. در نهایت، تمام این اجزا در یک عایق خارجی قرار میگیرند.
هدف اصلی این لایههای رسانا جلوگیری از تداخل سیگنالها و نویزهای محیطی است. کابل آنتن معمولاً دارای مغزی مسی و لایه آلومینیومی است که به آن کمک میکند تا سیگنالهای با کیفیت بالا را منتقل کند. استفاده عمومی این کابلها بیشتر برای اتصال تلویزیون به آنتن هوایی است، اما در رادیو، ماهواره و سیستمهای ارتباطی دیگر نیز کاربرد دارد.
💡 عوامل موثر بر قیمت هر متر کابل کواکسیال
قیمت کابل کواکسیال تحت تأثیر عوامل مختلفی قرار میگیرد که در ادامه به برخی از مهمترین آنها اشاره میکنیم:
-
سرعت انتقال سیگنال: کابلهایی که سیگنالها را با سرعت بالاتر منتقل میکنند، معمولاً قیمت بالاتری دارند.
-
پهنای باند: کابلهایی با پهنای باند وسیعتر توانایی انتقال دادههای بیشتری را دارند و قیمت آنها بیشتر است.
-
قابلیت ممانعت از نفوذ نویزها: کابلهای با قابلیت ممانعت از تداخل و نویزها به دلیل عملکرد بهتر در محیطهای شلوغ و پر نویز، معمولاً گرانتر هستند.
-
ماده استفادهشده و ویژگی ظاهری سیم: مواد مرغوبتر مانند مس و آلومینیوم در ساخت کابلهای کواکسیال باعث افزایش قیمت میشود.
-
نوع کاربرد کابل: کابلهای کواکسیال با کاربردهای خاص مانند ماهواره یا ارتباطات حرفهای قیمت بالاتری دارند.
-
متراژ و سایز لازم: طول و سایز کابل مستقیماً بر قیمت آن تأثیر میگذارد.
-
نوسانات بازار: تغییرات در قیمت مواد اولیه و عرضه و تقاضا ممکن است باعث نوسان قیمتها شود.
-
برند شرکت تولیدی: برندهای معتبر تولیدی معمولاً کابلهای با کیفیت بالاتری عرضه میکنند که به تبع قیمت آنها بیشتر است.
در انتخاب کابل آنتن یا کابل کواکسیال باید به فاکتورهایی مانند سرعت انتقال سیگنال، پهنای باند، مقاومت در برابر نویز و جنس مواد توجه کرد تا کابل مناسب با نیاز خود را انتخاب کنید. عوامل مختلفی مانند قیمت، کاربرد و متراژ نیز بر هزینه نهایی تاثیر میگذارند.
عوامل تاثیرگذار در انتخاب کابل مناسب برای ساختمان
انتخاب کابل مناسب برای برقکشی ساختمان تنها به نوع یا سایز کابل محدود نمیشود. برای انتخاب دقیق، ایمن و مطابق با استانداردها، باید به مجموعهای از عوامل محیطی، فنی و اجرایی توجه کرد. در ادامه به مهمترین این عوامل میپردازیم:
🏢 1. نوع ساختمان و کاربری
نیازهای برقکشی در خانههای مسکونی با پروژههای صنعتی یا اداری متفاوت است. برای پروژههای صنعتی که شامل جریانهای بالا و تجهیزات سنگین میشود، انتخاب کابلهای تخصصی با ظرفیت بالا ضروری است.
⚡ 2. شدت جریان و تعداد مصرفکنندهها
محاسبه توان مصرفی تجهیزات و جریان عبوری از کابل، از عوامل کلیدی در انتخاب کابل است. هرچه جریان بالاتر باشد، نیاز به کابلهای با سطح مقطع بزرگتر و ظرفیت بیشتر خواهیم داشت.
🛠️ 3. نوع اجرای سیمکشی (توکار یا روکار)
در سیمکشی توکار که کابلها در دیوار یا کف مدفون میشوند، باید توجه بیشتری به ظرفیت تحمل جریان و تهویه مناسب کابلها داشت. در سیمکشی روکار یا داکت که شرایط تهویه بهتر است، انتخاب کابل راحتتر است.
🌍 4. شرایط محیطی محل نصب کابل
محیطهای با رطوبت بالا، گرمای زیاد یا تماس با مواد شیمیایی نیازمند کابلهای مقاوم هستند. برای نصب کابلهای زیرزمینی یا در مناطق شرجی، باید از کابلهای مقاوم در برابر آب و خوردگی مثل کابلهای NYY استفاده کرد.
✅ 5. رعایت استانداردهای ایمنی
انتخاب کابل باید طبق استانداردهای ملی ایران (ISIRI) و در صورت نیاز، مطابق با استانداردهای بینالمللی مانند IEC انجام شود. این استانداردها شامل دما، جریان، ایمنی و کیفیت ساخت کابل هستند.
انتخاب کابل برق باید با توجه به نوع پروژه، شدت جریان، محیط نصب و استانداردهای ایمنی انجام شود تا ایمنی و عملکرد بهینه سیستم برق تضمین شود.
کابلکشی: فرآیند تخصصی نصب و اتصال کابلها
کابلکشی به فرآیند نصب و اتصال کابلها برای انتقال دادهها، انرژی یا سیگنالها اشاره دارد. این فرآیند در شبکههای کامپیوتری، سیستمهای امنیتی، سیستمهای روشنایی، سیستمهای صوتی و سیستمهای کنترل کاربرد دارد. انجام کابلکشی باید توسط تکنسینهای متخصص صورت گیرد که برای نصب صحیح و ایمن کابلها آموزش دیدهاند.
مراحل اجرای کابلکشی:
1. 📝 برنامهریزی مسیر کابلها
در این مرحله، تکنسین باید مسیر کابلها را به دقت تعیین کند و نوع کابلهایی که نیاز است تا بتوانند نیازهای انتقال داده یا توان را برآورده کنند، مشخص نماید.
2. 🏗️ نصب کابلها و اجرا در محیط
در مرحله نصب، کابلها بهطور فیزیکی نصب میشوند. این کار ممکن است شامل حفاری دیوارها، سوراخ کردن سقفها یا کشیدن کابلها از طریق کانالها و سینیهای کابل باشد تا کابلها در مسیر صحیح و با رعایت استانداردها قرار گیرند.
3. 🔌 اتصال و تکمیل نصب کابلها
در نهایت، کابلها به تجهیزات مورد نیاز متصل میشوند. این اتصال با استفاده از کانکتورهای مناسب صورت میگیرد تا سیگنالها یا انرژی به درستی منتقل شوند.
⚠️ اهمیت ایمنی و استاندارد در کابلکشی
کابلکشی یک فرآیند تخصصی و حساس است که باید توسط افراد مجرب و با رعایت استانداردهای ایمنی انجام شود. اجرای نادرست کابلکشی میتواند منجر به قطعی دادهها، نویز و حتی آتشسوزی شود.
