امروزه آیفن تصویری از ملزومات ساختمانها ، ادارات و خانه های ویلایی می باشد. دستگاه هایی که در نصب یک سیستم آیفون تصویری به کار می رود شامل پنل درب منزل و گوشی تصویری داخل واحد، منبع تغذیه و درب بازکن می باشد. در آموزش نصب آیفون تصویری کارآموزان با سه مدار تشکیل تشکیل دهنده اصلی آیفن بصورت کامل آشنا میشوند؛ که عبارت است از مدار زنگ ، مدار مکالمه و مدار درب بازکن.

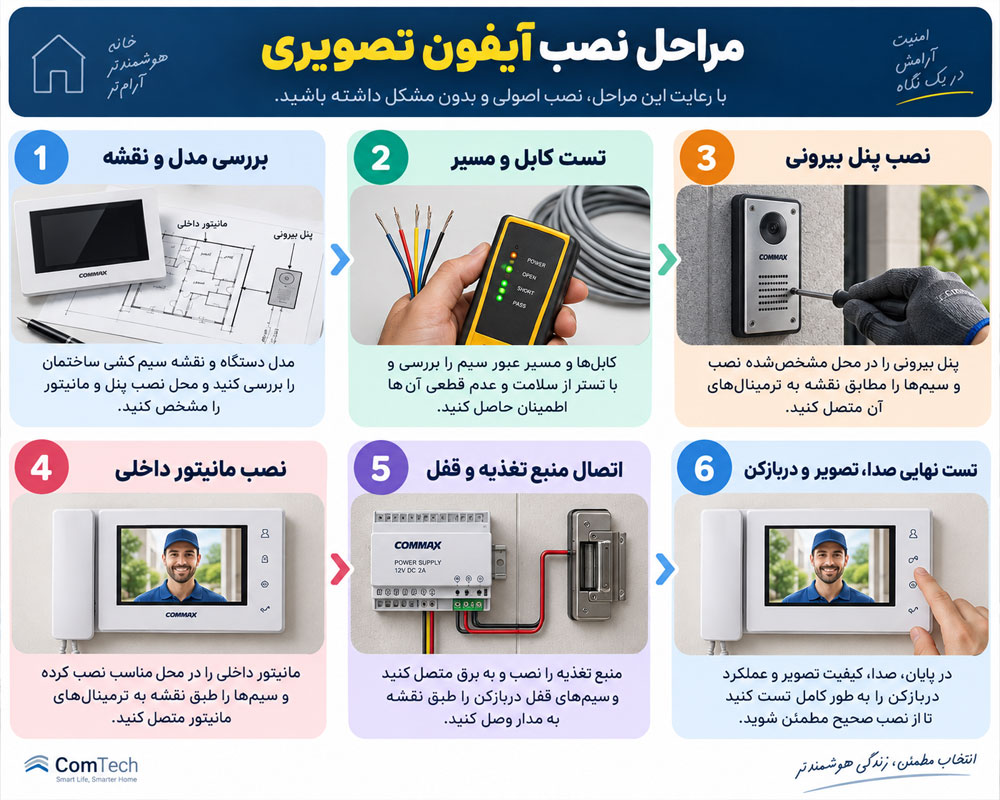

آموزش نصب آیفون تصویری

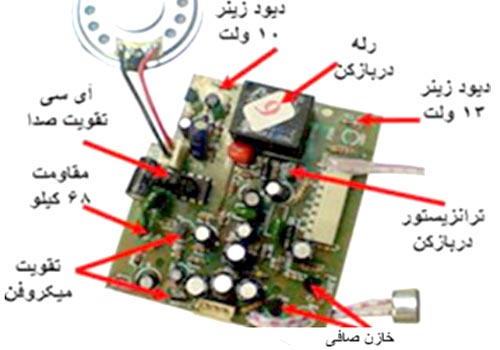

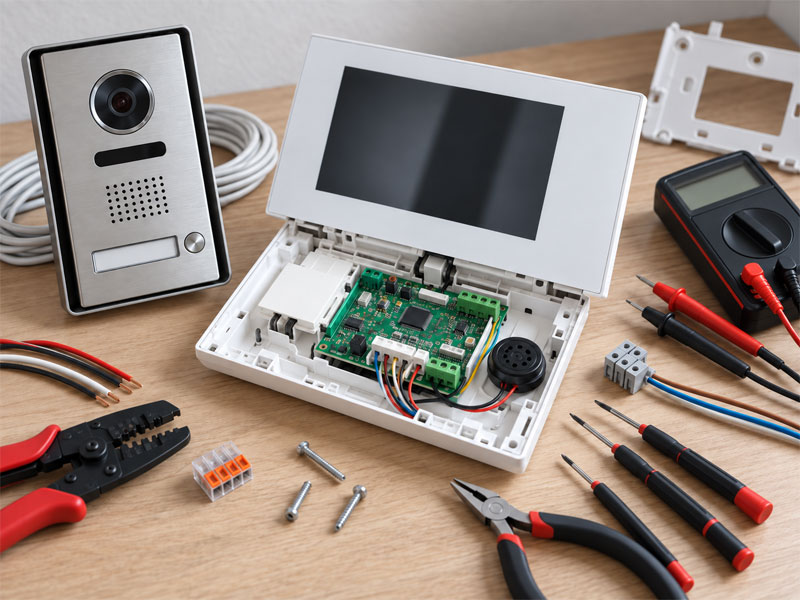

آموزش نصب آیفون تصویری شامل سیم کشی برق ساختمان و تعمیرات برد آیفون تصویری و مدار در بازکن میباشد.

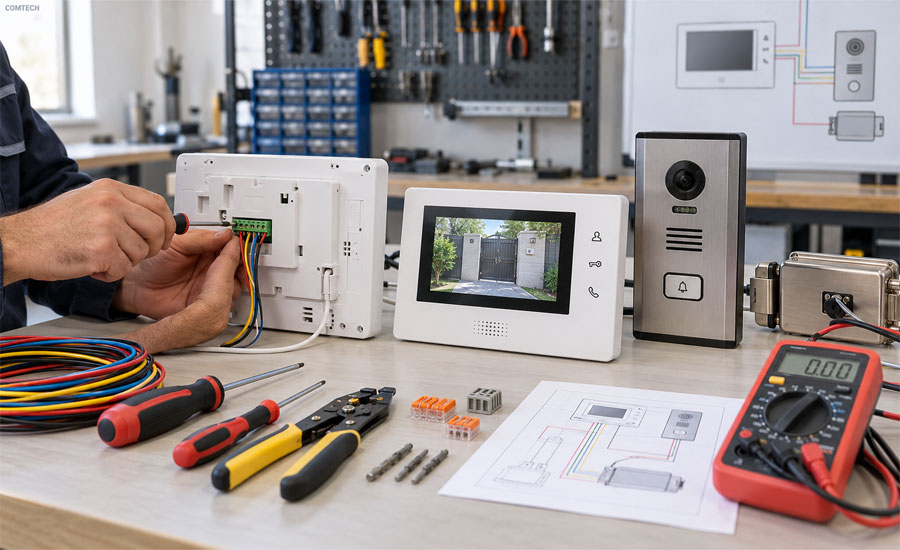

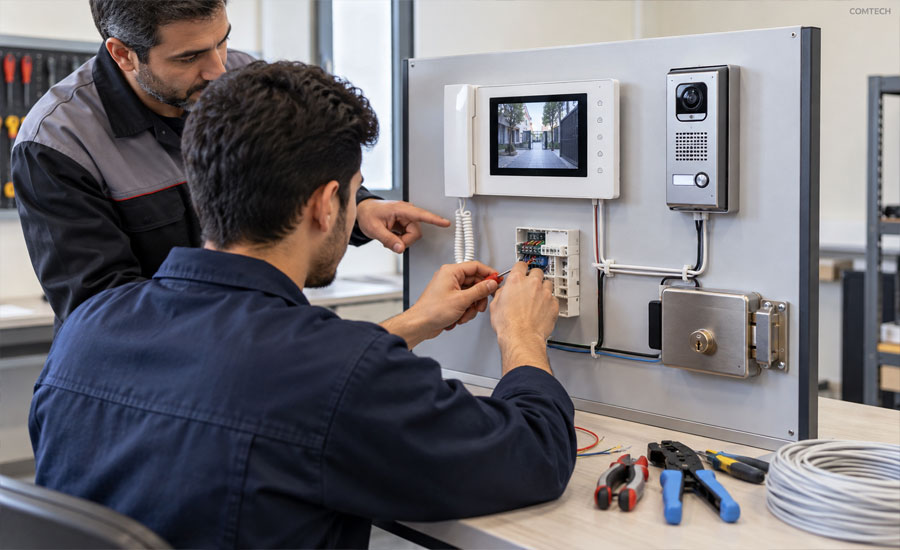

کلاس آموزش نصب آیفون تصویری بصورت کلی هر هفته در کلاسهای سه نفره برگزار میشود. در کلاس نصب ایفن تصویری کلیه برندها، طریقه نصب روی ساختمان و از همه مهمتر رنگ سیم ها و سیم کشی انها شرح داده میشود. همچنین برخی از ایرادهای ایفون تصویری از لحاظ مداری و بردی نیز توضیح داده میشود.
سرفصلهای دوره آموزش نصب آیفن تصویری

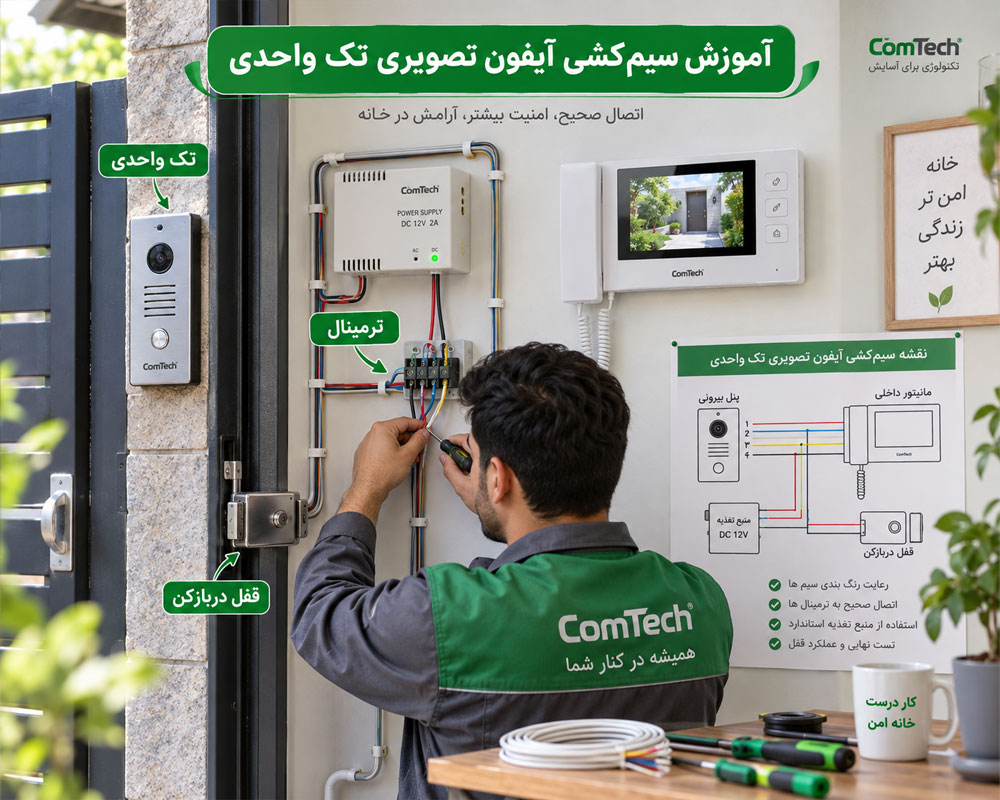

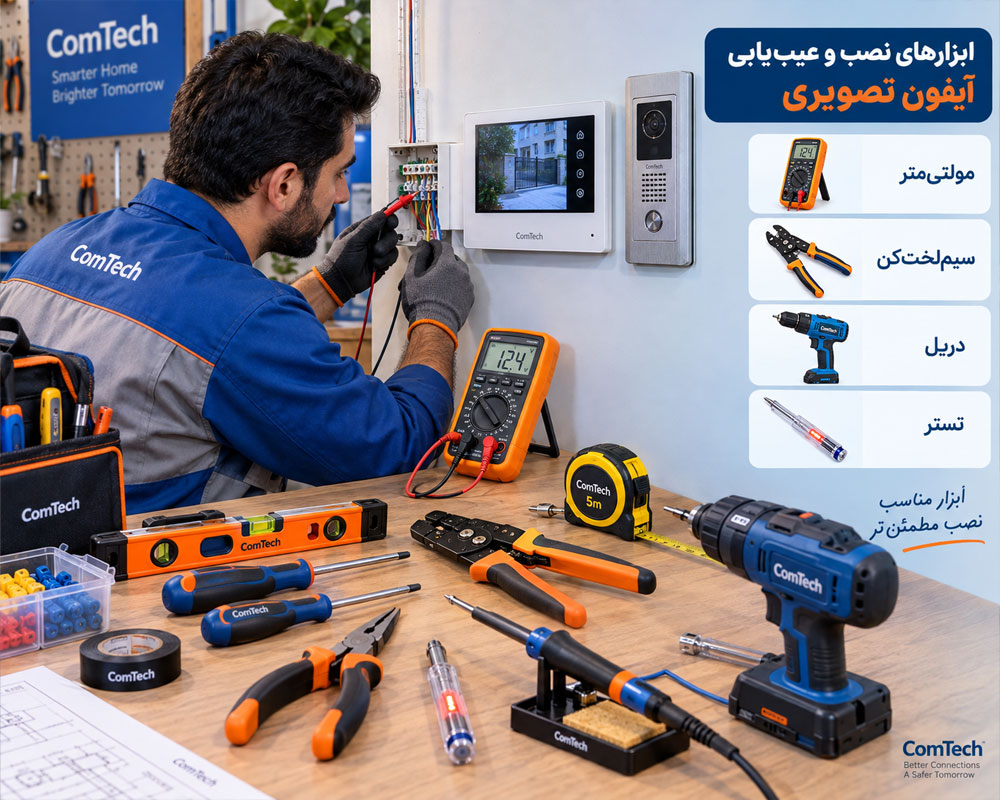

- آشنایی با سیم کشی امکان و مسیریابی کابل ها

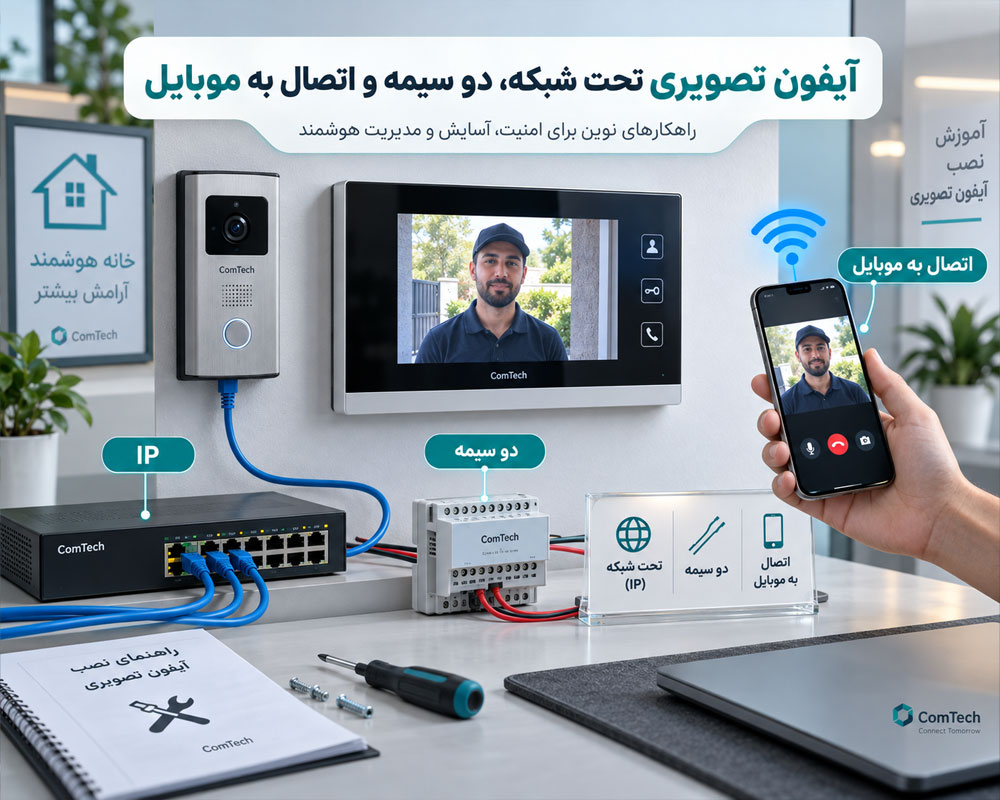

- آشنایی با انواع مختلف آیفن تصویری

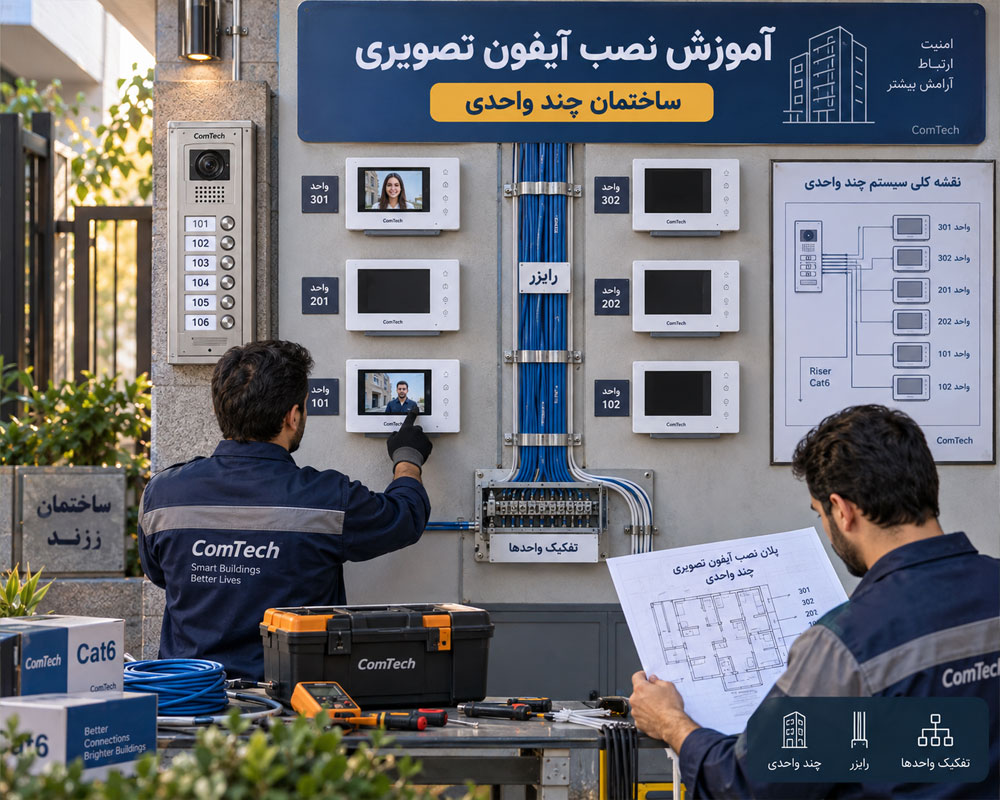

- طریقه دسترسی پنل ها به آیفون

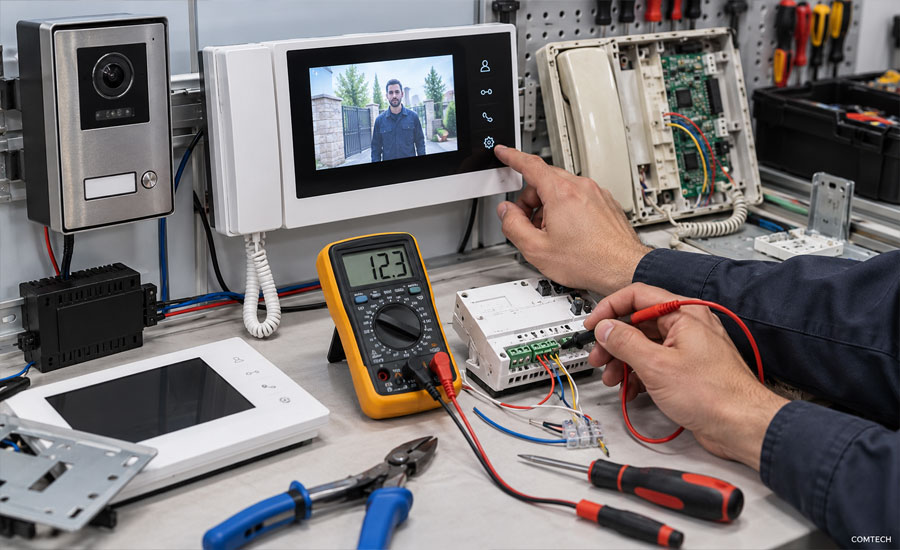

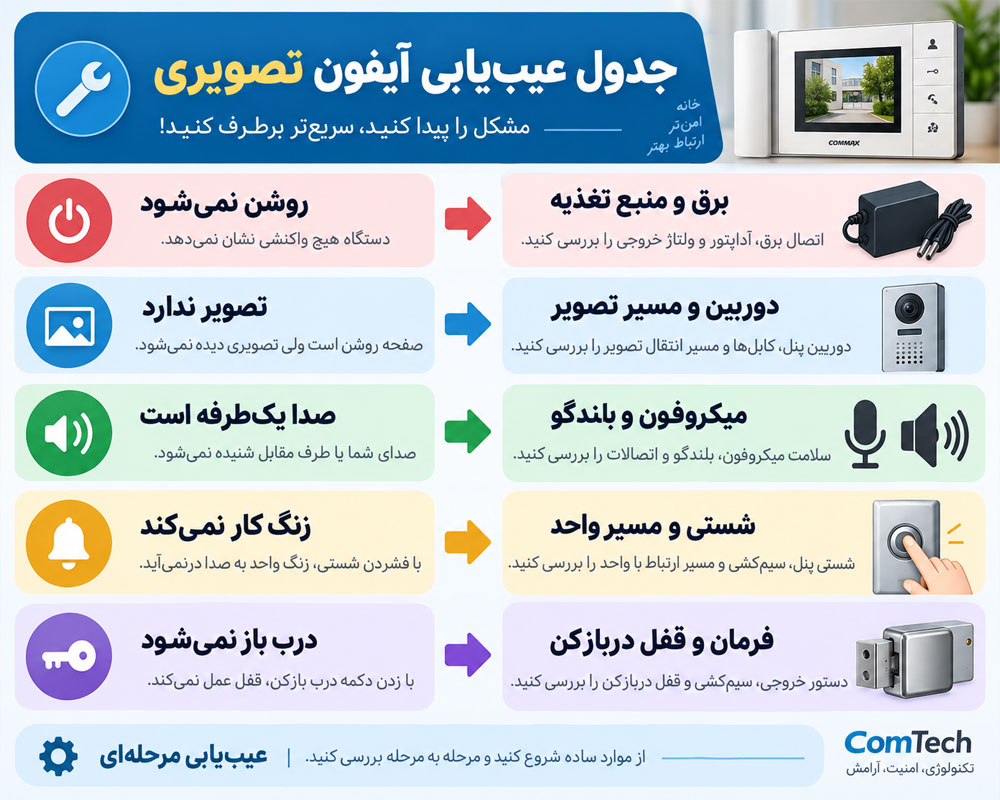

- آموزش عیب یابی دوربین آیفون
- آموزش عیب یابی پنل
- آموزش تنظیمات نرم افزاری آیفون
- آموزش نصب قفل درب بازکن
- عیب یابی و تعمیرات بخش بلندگو و اسپیکر
- تعمیرات بخش پنل تصویر آیفون
- آموزش تعمیراتن بخش پاور و تغذیه آیفون
برخی از مطالب جلسه اول دوره آموزش نصب آیفن تصویری

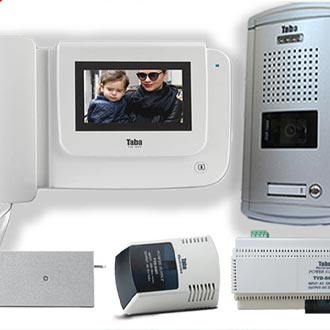

آیفون های تصویری سیستمهای ارتباطی هستند که مانند آیفونهای معمولی ارتباط صوتی بین فرد مراجعه کننده و افراد داخل یک ساختمان را برقرار می کند. علاوه بر آن قادرند تصویر فرد مراجعه کننده را نیز بر روی مانیتور گوشی داخل ساختمان نمایش دهند. در صورت لزوم حتی می توانند تصاویر افراد مراجعه کننده را با کمک تجهیزات جانبی ضبط نمایند. آیفونهای تصویری بسته به نوع تصویری که پخش می کنند به دو صورت رنگی و سیاه و سفید در بازار ارائه شده اند.

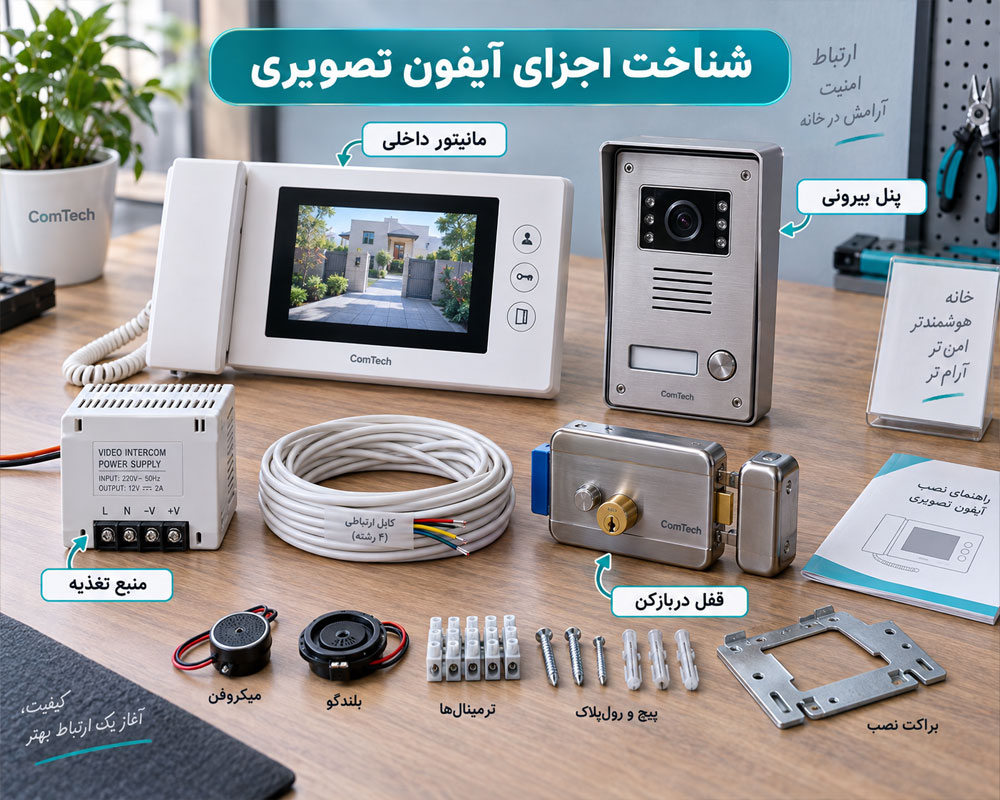

اجزای اصلی یک سیستم آیفون تصویری به صورت زیر می باشد :
پانل جلوی در ( camera door panel )
گوشی یا مانیتور ( video ) ( phone monitor )
منبع تغذیه ( power source )
قفل در بازکن ( door switch door release )
پانل جلوی در ( camera ): این پانل ها در دو نوع رنگی و سیاه سفید می باشند. معمولا نوع رنگی با علامت سه عدد بیضی به رنگهای قرمز و زرد و آبی روی پانل مشخص می شوند.
آموزش قسمتهای پانل آیفن تصویری
- صفحه فلزی (panel ): که از جنس آلومینیوم آلیاژی می باشد و دور آن لاستیکی برای جلوگیری از نفوذ آب قرار داده شده است.
- شیشه حفاظ لنز (window camera ): برای جلوگیری از تاثیر مستقیم عوامل جوی روی لنز یا دستکاری لنز
- دوربین آیفون (ccd camera ): از نوع ccd می باشد و وظیفه دریافت تصویر را بر عهده دارد. دارای دو نوع رنگی و سیاه و سفید است. لنز آن از نوع فیکس می باشد و زاویه دید تنها با تغییر مکان دوربین قابل تنظیم است.
- Led های دریافت کننده نور مادون قرمز (led infrared): برای این است که دوربین بتواند در شب نیز دید داشته باشد.
- بلندگو برای پخش صدا (speaker)
- شستی زنگ به تعداد طبقات (call button resident)
- میکروفن برای انتقال صدا به گوشی (microphone)
- پیچهای مخصوص که برای باز و بسته کردن نیاز به آچار آلن دارد. (proof screw tamper)

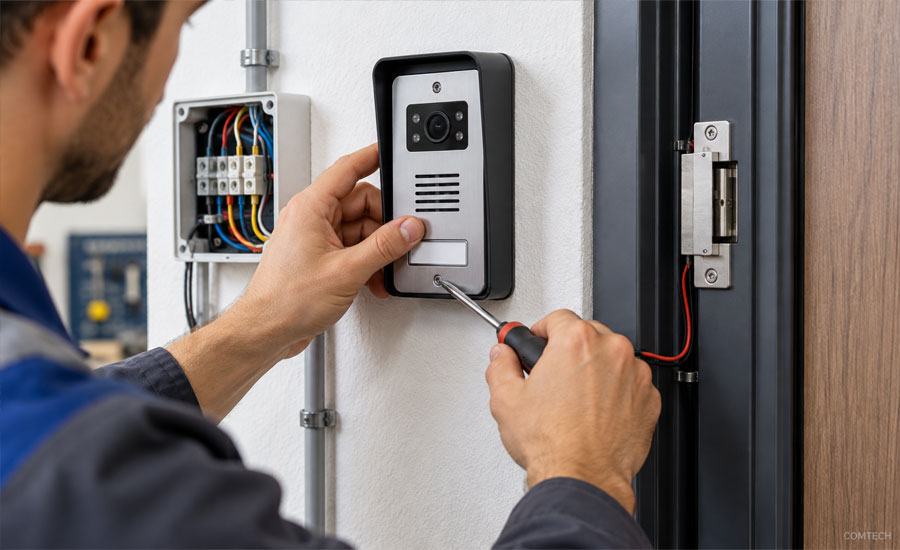

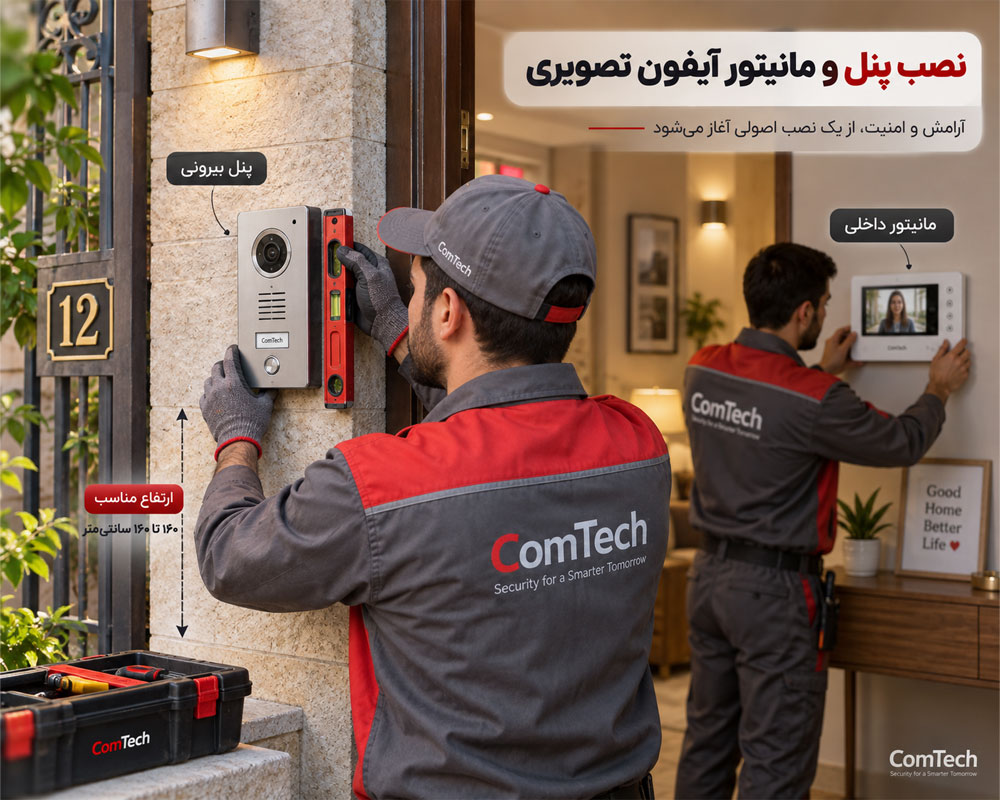

آموزش نصب پنل جلوی درب آیفن تصویری
- پیچهای تنظیم زاویه دوربین (adjust)(angel control angular)
- ترمینالهای اتصال سیم مانیتور در پشت پانل (connector resident videophone)
- سیم اتصال تغذیه 12 ولت (connection dc power)
- سیم اتصال به در بازکن (release connection door) و (wire opener cable)

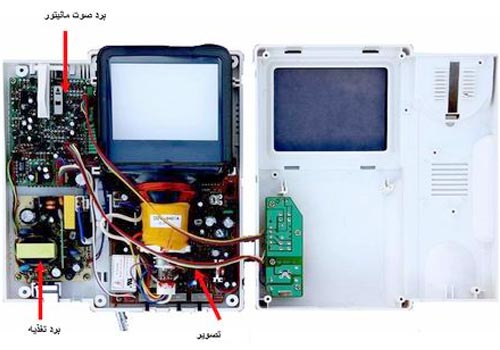

- گوشی ( video phone ) ( monitor )

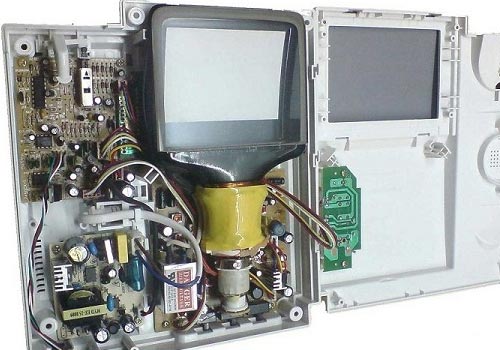

گوشی نیز به دو صورت رنگی و سیاه و سفید وجود دارد. معمولا گوشی های سیاه و سفید برای نمایش تصویر از لامپ تصویر استفاده می کنند و قسمت نمایش تصویر گوشی های رنگی به صورت LCD می باشد.
آموزش تعمیر منبع تغذیه (power source)
منابع تغذیه مورد استفاده در سیستم آیفون تصویری مانند منبع تغذیه آیفونهای معمولی میباشد و دارای خروجی 12 ولت dc و ac است. خروجی ac برای تغذیه در بازکن استفاده میگردد و خروجی dc مستقیما به سیمهای آبی و قرمز پشت پانل وصل میگردد. در پانلهای یک طبقه ای که فقط دو سیم مشکی برای اتصال تغذیه وجود دارد اتصال آن به منبع dc یا ac فرقی نمی کند.
آموزش نصب قفل در بازکن (lock door release)
دو نوع در بازکن در آیفونها استفاده می شود. یک نوع با زنجیر است که از انرژی ذخیره شده فنر برای آزاد کردن زبانه در استفاده می کند. نوع دوم نیازی به زنجیر ندارد و توسط یک مگنت زبانه به داخل کشیده شده و در باز می شود. در بازکنهای نوع دوم معمولا از منبع dc 12 ولت یک آمپری تغذیه می شوند.
