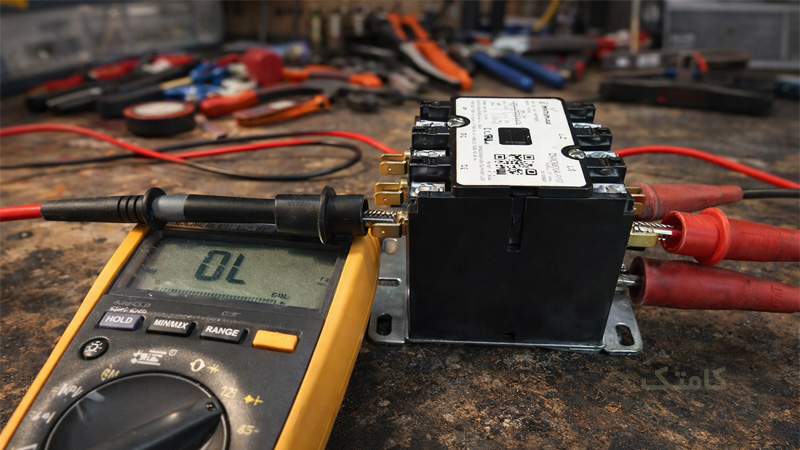

نحوه تست کنتاکتور کولر گازی

کنتاکتور کولر گازی یک قطعه الکترومکانیکی است که نقش مهمی در عملکرد کولر گازی ایفا می‌کند. این قطعه در یونیت بیرونی کولر قرار دارد و وظیفه قطع و وصل برق ورودی به کمپرسور و فن یونیت خارجی (کندانسور) را بر عهده دارد. در آموزش نصب کولر گازی، کنتاکتور به‌عنوان کلید اتوماتیک عمل کرده و برق‌رسانی به کمپرسور و فن را به طور خودکار انجام می‌دهد. بعد از دریافت سیگنال برق و فرمان از برد کنترلی، کنتاکتور با اتصال کنتاکت‌های داخلی خود، برق را از کمپرسور به فن منتقل می‌کند. خرابی این قطعه می‌تواند نه تنها باعث روشن نشدن کولر گازی شود، بلکه به کمپرسور نیز آسیب وارد کند.

آموزش تست کنتاکتور کولر گازی

کنتاکتور کولر گازی معمولاً در تابلو برق یا جعبه ترمینال یونیت خارجی کولر گازی نصب می‌شود. در یونیت خارجی، جعبه‌ای به نام جعبه برق یا جعبه ترمینال وجود دارد که در آن فیوز، خازن استارت، کنتاکتور و گاهی برد کنترلی قرار دارند. برای دسترسی به کنتاکتور، کافی است درب این محفظه را که معمولاً با چند پیچ ثابت شده است، باز کرده و به کنتاکتور دسترسی پیدا کنید.

محل کنتاکتور اسپیلت

از آنجا که کنتاکتور مسئول اتصال و قطع برق سه فاز یا تک‌فاز به کمپرسور و فن است، معمولاً در نزدیکی دستگاه قرار می‌گیرد تا طول سیم‌کشی کاهش یابد و از تلفات برق و هزینه‌های اضافی کابل‌کشی کاسته شود.

نشانه‌ها و علائم خرابی کنتاکتور کولر گازی

زمانی که کنتاکتور کولر گازی دچار مشکل می‌شود، معمولاً علائم زیر را مشاهده خواهید کرد:

عدم روشن شدن کولر گازی با وجود اتصال برق
عدم روشن شدن فن بیرونی یا کمپرسور حتی با وجود کار کردن یونیت داخلی
شنیدن صدای تق‌تق مداوم یا کلیک از یونیت خارجی
کار کردن بدون وقفه اسپیلت، حتی زمانی که نیاز به خاموش شدن دارد
بروز تغییرات در رنگ بدنه کنتاکتور یا سیم‌ها
احساس بوی سوختگی یا جرقه‌زدن حین استارت اولیه
خاموش شدن ناگهانی کولر و عدم روشن شدن مجدد آن

این علائم نشان‌دهنده خرابی در کنتاکتور است که نیاز به بررسی و تعمیر فوری دارد.

نکات ایمنی قبل از تست کنتاکتور کولر گازی

تست کنتاکتور کولر گازی به دلیل ارتباط مستقیم با برق شهر (۲۲۰ ولت یا در برخی موارد ۳۸۰ ولت) ممکن است خطرات جدی مانند برق‌گرفتگی یا حتی آتش‌سوزی را به همراه داشته باشد. بنابراین رعایت نکات ایمنی زیر ضروری است:

قبل از هرگونه بررسی یا تست کنتاکتور، حتما کولر گازی را از برق بکشید یا فیوز اختصاصی آن را قطع کنید.
به هیچ عنوان به خاموش بودن کولر از روی کنترل اعتماد نکنید؛ چون ممکن است برق ورودی هنوز در مدار وجود داشته باشد.
از دستکش عایق برق و کفش ایمنی با زیره عایق استفاده کنید.
در محیط‌های مرطوب یا زمانی که دست یا بدن شما خیس است، از هرگونه کار با برق خودداری کنید.
قبل از اینکه دست به ترمینال‌های کنتاکتور یا هر قطعه داخل جعبه برق یونیت خارجی بزنید، با استفاده از فازمتر یا مولتی‌متر از عدم وجود ولتاژ در مدار مطمئن شوید.
قبل از وصل دوباره برق برای تست عملکرد کنتاکتور، حتما سیم‌کشی، ترمینال‌ها و محل اتصال برق به کنتاکتور را از نظر شل بودن، سوختگی یا زغال‌شدگی بررسی کنید.
هنگام تست کنتاکتور که نیاز به برق‌دار کردن مدار دارد، از حضور کودکان و افراد غیرمتخصص در محل جلوگیری کنید.
در هنگام تست ولتاژ روی کنتاکتور، از تماس مستقیم دست با شینه‌ها و کابل‌های برق‌دار خودداری کرده و از پراب ایزوله (مولتی‌متر) استفاده کنید.

آموزش گام‌ به گام تست کنتاکتور کولر گازی

برای تست کنتاکتور کولر گازی و اطمینان از خرابی یا سالم بودن آن، بهتر است ابتدا ابزارهای لازم را آماده کرده و سپس طبق مراحل زیر پیش بروید.

ابزارهای مورد نیاز برای تست کنتاکتور کولر گازی:

مولتی‌متر
پیچ‌گوشتی عایق‌دار
دستکش ایمنی
فازمتر یا برق‌سنج

۱. بررسی ظاهری کنتاکتور کولر گازی

با بررسی دقیق ظاهر کنتاکتور کولر گازی می‌توان نشانه‌های اولیه خرابی را تشخیص داد.

نحوه تست کنتاکتور کولرگازی:

درپوش یونیت بیرونی را با استفاده از پیچ‌گوشتی عایق‌دار باز کنید.
کنتاکتور را پیدا کنید؛ معمولاً چندین سیم ضخیم به این قطعه وصل شده‌اند و یک تیغه مکانیکی در وسط آن وجود دارد.
پس از پیدا کردن کنتاکتور، به سیاهی یا سوختگی در پیچ‌های ترمینال توجه کنید.
به جرقه‌زدگی، ذوب شدن یا خوردگی تیغه‌های داخلی نگاه کنید.
زنگ‌زدگی، سولفاته‌ شدن پایه‌ها و جرم‌ها را بررسی نمایید.
وضعیت گیرکردن تیغه متحرک را چک کنید.

اگر هر یک از این علائم را مشاهده کردید، احتمال خرابی کنتاکتور وجود دارد و برای اطمینان بیشتر باید تست بوبین را انجام دهید.

۲. تست بوبین کنتاکتور کولر گازی با مولتی‌متر

بوبین کنتاکتور وظیفه ایجاد میدان مغناطیسی برای اتصال تیغه‌های برق به یکدیگر را بر عهده دارد. قطعی بوبین می‌تواند باعث اختلال در عملکرد کنتاکتور شود.

نحوه تست بوبین کونتاکتور کولرگازی:

برق اسپیلت را قطع کنید.
مولتی‌متر را روی حالت مقاومت (Ω) تنظیم کنید.
سیم‌های بوبین که معمولاً پایین یا بغل کنتاکتور قرار دارند و با علامت‌های A1 و A2 مشخص شده‌اند را پیدا کنید.
پراب‌های مولتی‌متر را به سیم‌های بوبین متصل نمایید.
اگر عدد ۵ تا ۵۰ اهم نمایش داده شود، بوبین سالم است.
اگر نمایش ∞ یا OL بود، این به معنی قطعی بوبین و خرابی آن است.

۳. تست کنتاکت‌های اصلی کنتاکتور کولر گازی

کنتاکت‌های اصلی به ترمینال‌هایی اطلاق می‌شود که برق اصلی از طریق آن‌ها عبور می‌کند. این ترمینال‌ها با نام‌های L1 / L2 (ورودی برق) و T1 / T2 (خروجی برق به کمپرسور و فن) شناخته می‌شوند. در دوره آموزش تعمیر اسپیلت این روشها عملا تدریس میشود:

تست در حالت بدون برق:

برق اسپیلت را قطع کنید.
مولتی‌متر را روی حالت مقاومت تنظیم کنید.
پراب‌های مولتی‌متر را روی L1 و T1 قرار دهید.
مسیر باز یا OL نشان‌دهنده نرمال بودن تیغه و ترمینال‌ها است.
اگر تیغه در حالت قطعی برق وصل باشد، این نشان‌دهنده گیرکردن تیغه و خرابی کنتاکتور است.

تست در حالت برق‌دار:

برق را متصل کنید.
با صدور فرمان روشن شدن از سمت ترموستات، کنتاکتور فعالیت خود را آغاز می‌کند.
در این مرحله، مولتی‌متر را روی حالت مقاومت قرار داده و پراب‌ها را روی ترمینال‌های L1 و T1 بگذارید.
نمایش مقاومت نزدیک به صفر نشان‌دهنده مسیر بسته و سالم بودن کنتاکتور است.
بالا بودن مقاومت یا نمایش OL نشان‌دهنده مسیر باز و اختلال در اجرای فرمان توسط کنتاکتور است.

با انجام این مراحل، می‌توانید کنتاکتور کولر گازی را به‌طور کامل تست کرده و از وضعیت آن مطمئن شوید.

نحوه رفع مشکل و تعویض کنتاکتور کولر گازی

پس از تست کنتاکتور کولر گازی و اطمینان از خرابی آن، می‌توانید طبق مراحل زیر برای تعویض یا تعمیر کنتاکتور اقدام کنید:

۱. قطع برق دستگاه

برق کولر گازی را از جعبه فیوز قطع کنید.
چند دقیقه صبر کنید تا ولتاژی که در خازن‌ها باقی مانده کاملاً تخلیه شود.
با استفاده از فاز‌متر یا مولتی‌متر مطمئن شوید که هیچ ولتاژی در مدار وجود ندارد.

۲. باز کردن پنل خارجی کولر گازی

با استفاده از پیچ‌گوشتی مناسب، پنل بیرونی یونیت خارجی را باز کنید.
کنتاکتور را پیدا کنید؛ این قطعه معمولاً در نزدیکی خازن و ترمینال قرار دارد.
پس از دسترسی به کنتاکتور، اتصالات و سیم‌کشی‌ها را به دقت بررسی کنید.

۳. بررسی نوع خرابی پنل اسپیلت

سیم‌های متصل به بوبین را مورد بررسی قرار دهید.

با استفاده از مولتی‌متر، مقاومت ولتاژ دو سر بوبین را اندازه‌گیری کنید.

در صورتی که مقاومت بالا یا OL نشان داده شود، بوبین قابل تعمیر نیست و باید کل کنتاکتور تعویض شود.

اگر برق اسپیلت متصل بود اما کنتاکت‌ها قادر به ارسال برق نبودند، احتمالاً زنگ‌زدگی یا سوختگی آن‌ها وجود دارد.

در صورت مشاهده سیاه شدن یا ذوب شدن سطح تماس کنتاکت‌ها، باید کنتاکتور تعویض شود.
اما گرد و غبار یا زنگ‌زدگی سطحی را می‌توانید با اسپری کنتاکت‌شوی تمیز کنید.

۴. جدا کردن کنتاکتور اسپیلت

محل اتصال سیم‌ها را یادداشت کنید تا هنگام مونتاژ مجدد مشکلی برای شما پیش نیاید.
سیم‌های ورودی و خروجی برق را با پیچ‌گوشتی باز کنید.
پیچ‌هایی که بدنه کنتاکتور را نگه‌ داشته‌اند، باز کنید.
به‌آرامی کنتاکتور را از جای خود بیرون بکشید.

۵. خرید کنتاکتور جدید

برای تعویض کنتاکتور، باید یک کنتاکتور جدید مشابه با نمونه‌ قبلی خریداری کنید.
مشخصات کنتاکتور جدید را با مشخصات کنتاکتور قدیمی تطابق دهید.

ولتاژ بوبین، جریان نامی یا آمپر و تعداد پل‌ها از جمله مشخصات مهمی هستند که باید با کنتاکتور قدیمی تطابق داده شوند.

۶. روش نصب کنتاکتور جدید کولر گازی

کنتاکتور جدید را در محل مشخص‌شده قرار دهید.
بر اساس یادداشت‌های قبلی که هنگام جداسازی کنتاکتور قدیمی انجام داده‌اید، سیم‌ها را به ترمینال‌ها وصل کنید.
سیم ورودی را به L1 و L2 و سیم خروجی را به T1 و T2 وصل کنید.
سیم‌های بوبین که با علامت A1 و A2 مشخص شده‌اند را به پایه‌های بوبین متصل نمایید.

۷. آموزش تست عملکرد کنتاکتور جدید

پس از وصل کردن اتصالات، پنل دستگاه را ببندید.
فیوز برق را متصل نمایید.
کولر را روشن کنید و عملکرد دستگاه را بررسی کنید.
عملکرد فن، کمپرسور و اتصالات را به دقت بررسی کرده و از اتصال صحیح آن‌ها اطمینان حاصل کنید.
اگر کنتاکتور فرمان دریافت کرده و دستگاه به درستی کار کرد، نصب به‌درستی انجام شده است.

با انجام این مراحل، می‌توانید به‌راحتی کنتاکتور اسپیلت را تعویض کرده و مشکل دستگاه را رفع کنید.

سوالات متداول درباره کنتاکتور کولر گازی

❓ کنتاکتور کولر گازی چه کاربردی دارد؟
کنتاکتور یک کلید الکتریکی قدرت است که جریان برق را به کمپرسور و فن کولر گازی منتقل می‌کند. وظیفه اصلی آن کنترل روشن و خاموش شدن مدار قدرت دستگاه است. بدون عملکرد صحیح آن، کمپرسور و فن قادر به کار نخواهند بود.

❗ علائم خرابی کنتاکتور کولر گازی چیست؟
نشانه‌های رایج خرابی شامل روشن نشدن کمپرسور یا فن، صدای غیرعادی یا تق‌تق هنگام روشن شدن، سوختگی یا ذوب شدن بدنه کنتاکتور و بوی سوختگی از داخل پنل کولر می‌باشد.

🔌 جای کنتاکتور کولر گازی کجاست؟
کنتاکتور معمولاً در پنل داخلی یا نزدیک کمپرسور کولر گازی نصب می‌شود و به‌ صورت یک کلید الکترومغناطیسی کوچک در مسیر برق کمپرسور و فن قرار دارد.

🔥 علت سوختن کنتاکتور کولر اسپلیت چیست؟
سوختن کنتاکتور معمولاً به دلیل جریان زیاد، نوسانات برق، اتصال کوتاه یا گرد و غبار و حرارت بالا رخ می‌دهد که باعث آسیب دیدن سیم‌پیچ و کنتاکت‌ها می‌شود.

🔍 تست کنتاکتور کولر گازی چگونه انجام می‌شود؟
برای تست کنتاکتور، باید ابتدا برق کولر گازی را قطع کنید، سپس بررسی بصری کنتاکتور برای سوختگی یا ذوب شدن، استفاده از مولتی‌متر برای اندازه‌گیری مقاومت سیم‌پیچ و تماس‌ها و در نهایت بررسی عملکرد مکانیکی (آیا کنتاکتور هنگام وصل برق صدا می‌دهد و حرکت می‌کند؟) انجام دهید.

⚡ آیا تست سالم بودن کنتاکتور کولر خطرناک است؟
بله، زیرا با برق ۲۲۰ ولت سروکار دارید. همیشه قبل از تست، برق دستگاه را قطع کنید و از ابزارهای ایمنی مانند دستکش و مولتی‌متر مناسب استفاده نمایید.

🛠️ آیا برای کولر گازی فاقد کنتاکتور می‌توان از کنتاکتور اسپیلت استفاده کرد؟
بله، در برخی مدل‌های با ظرفیت پایین، به‌جای کنتاکتور از رله برد الکترونیکی کولر گازی برای قطع و وصل کمپرسور کولر گازی استفاده می‌شود، اما در بعضی شرایط فنیِ محل نصب کولر گازی این طراحی دچار مشکل می‌شود و تعمیرکار کولر گازی با تشخیص، اقدام به نصب کنتاکتور برای کمپرسور کولر گازی جهت افزایش ایمنی و جلوگیری از آسیب به برد کولر گازی می‌کند. البته در دره آموزش تعمیر کولر گازی با روش تعویض و عیب یابی این قطعه عملا آشنا میشوید.

🔄 آیا می‌توان کنتاکتور خراب را تعمیر کرد یا باید تعویض شود؟
در اکثر موارد، کنتاکتورها قابل تعمیر نیستند و باید تعویض شوند. تعمیر تنها در موارد جزئی مثل تمیز کردن کنتاکت‌ها یا روغن‌کاری مکانیکی موثر است، ولی برای تضمین عملکرد صحیح، تعویض کنتاکتور توصیه می‌شود.
