برای تعمیر برد دوربین عکاسی کنون لازم است که بطور کامل اجزای آنرا باز کنیم. پس دقت در باز کردن این نوع دوربین برای بازکردن مهم است. در اینجا شما با روش باز کردن دوربین عکاسی کنون مدل 1000D آشنا شده و مدلهای مشابه را نیز میتوانید به همین سادگی باز کنید.

باز کردن برد دوربین عکاسی Canon EOS 1000D
دسته‌بندی: نصب و راه اندازی

باز کردن برد دوربین عکاسی Canon EOS 1000D

برای باز کردن هر دوربینی لازم است که پیچ گوشتی مخصوص، چهار سو نوک تیز و قاب باز کن داشته باشید. قاب باز کن اگر پلاستیکی باشند به بدنه یا مدار آسیبی نمیرساند. بیشترین دقت جهت رسیدن به برد برای باز کردن کابل های فلت دوربین است.

آموزش باز کردن دوربین کنون سری 1000D

برای شروع باز کردن دوربین کنون ابتدا با پیچ گوشتی چهارسو پیچ ها را با دقت باز میکنیم. سپس از قاب باز کن استفاده کرده و کابهای اتصال را جدا سازی میکنیم.

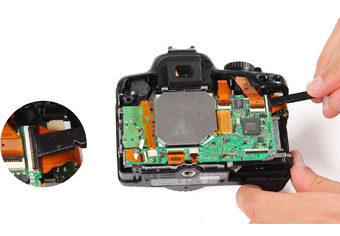

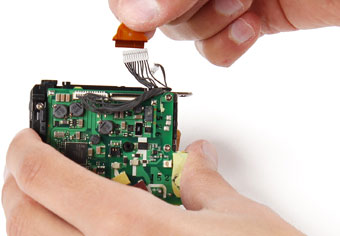

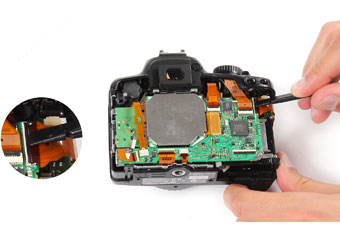

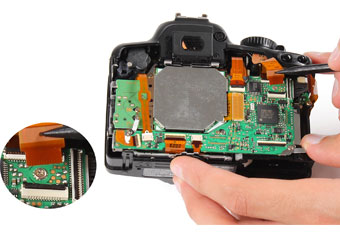

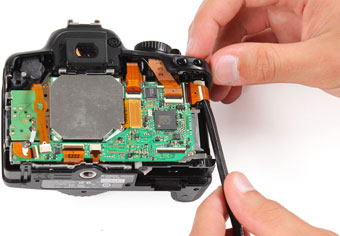

با قاب باز کن کلیه کابل ها را جدا کرده و سپس کانکتور را به آرامی برمیداریم.

برداشتن کانکتوربرداشتن کانکتور

برداشتن کانکتوربرداشتن کانکتور

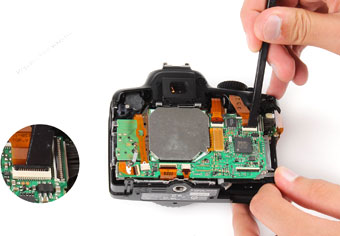

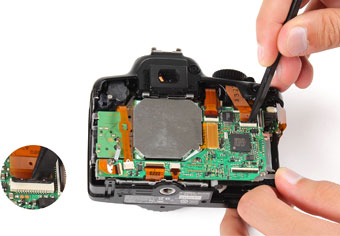

همچنان با استفاده از کاردک، اتصال FPC را در صفحه بالا باز می کنیم.

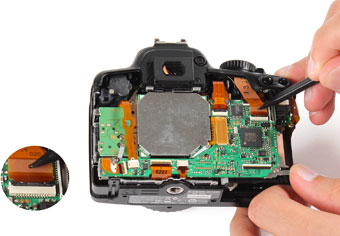

سپس با استفاده از نوک کاردک کانکتور را با دقت از شکاف اصلی خود خارج می کنیم.

برداشتن کانکتوربرداشتن کانکتور

برداشتن کانکتوربرداشتن کانکتور

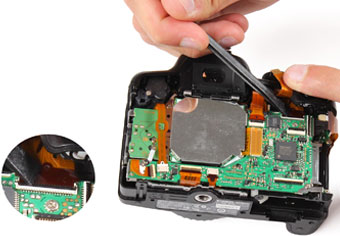

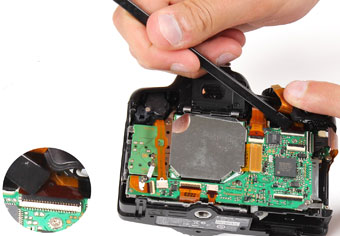

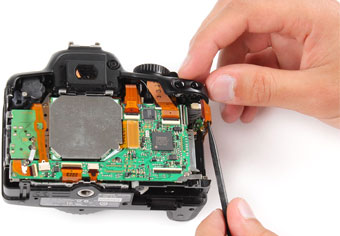

در حالی که قسمت بالا را نگه داشته ایم، با کاردک، اتصال کانکتور را باز می کنیم.

قطع اتصال کانکتورقطع اتصال کانکتور

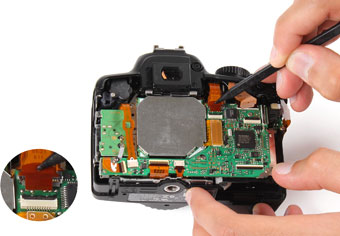

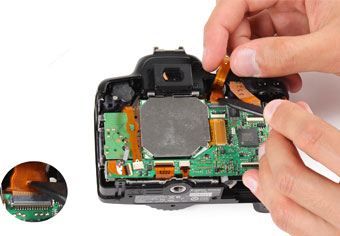

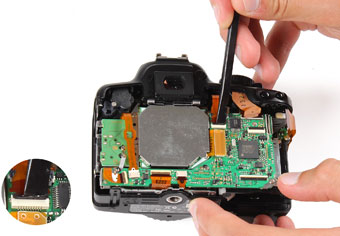

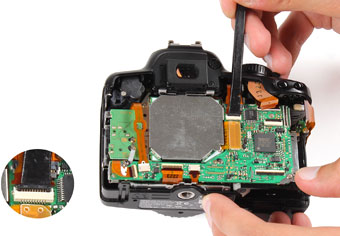

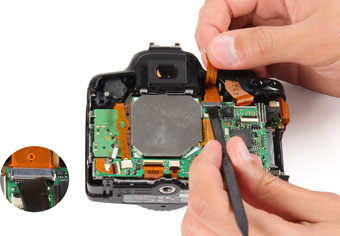

برای باز کردن قفل اتصال پد واقع در نزدیکی سنسور، از کاردک استفاده مجدد می کنیم.
سپس با استفاده از نوک کاردک کانکتور را با دقت از شکاف اصلی خود خارج می کنیم.

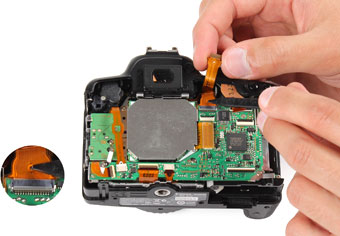

باز کردن قفل اتصال پدباز کردن قفل اتصال پد

باز کردن قفل اتصال پدباز کردن قفل اتصال پد

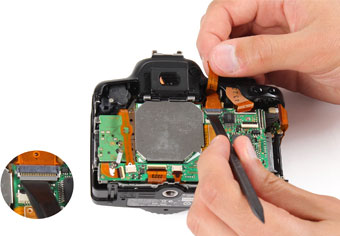

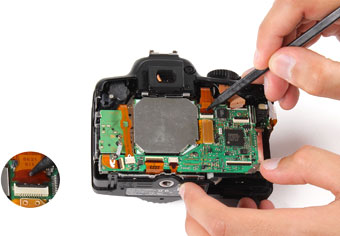

با کاردک مانند عکس کانکتور را جدا می کنیم و نوک آن را داخل حفره کانکتور می کنیم و سپس آن را به آرامی برمیداریم.

باز کردن قفل اتصال پدباز کردن قفل اتصال پد

باز کردن قفل اتصال پدباز کردن قفل اتصال پد

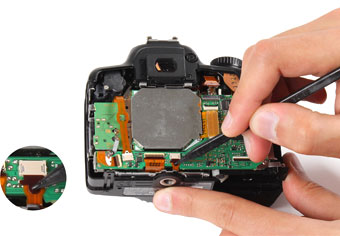

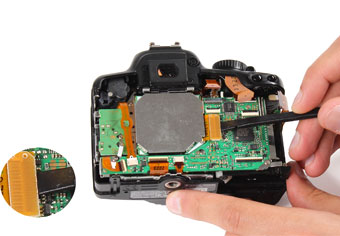

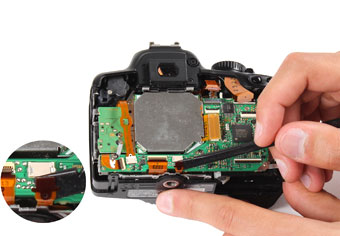

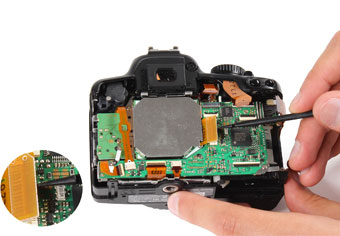

کاردک را نگه داشته و پد سنسور را به آرامی جدا می کنیم.

جدا کردن پد سنسورجدا کردن پد سنسور

با استفاده از نوک کاردک، قطعه مشخص شده در عکس را از دکمه ها / کانکتور لنز جدا می کنیم.

جدا کردن پد سنسورجدا کردن پد سنسور

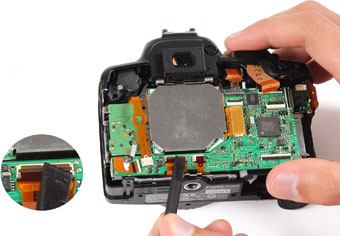

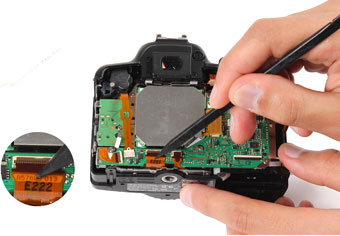

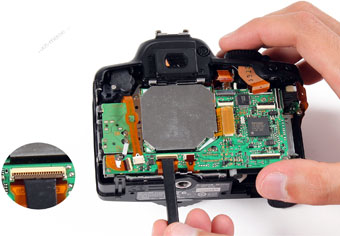

با کاردک، رابط سنسور را باز می کنیم.

باز کردن رابط سنسورباز کردن رابط سنسور

باز کردن رابط سنسورباز کردن رابط سنسور

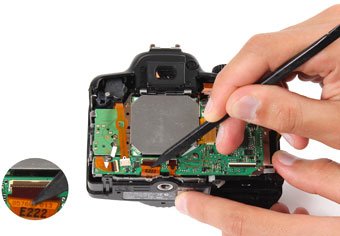

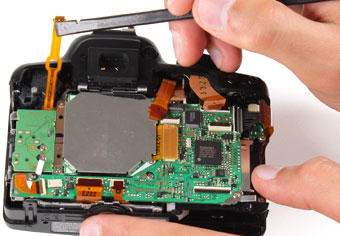

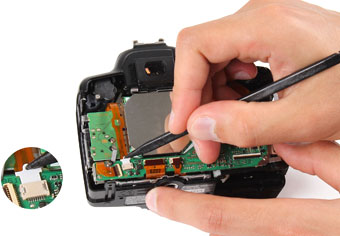

نوک کاردک را مجدداً وارد حفره کانکتور اتصال دهنده سمت چپ می کنیم.
سپس آن را همانطور که در عکس ها نشان داده شده است، از جای خود خارج می کنیم.

باز کردن کانکتور سمت چپباز کردن کانکتور سمت چپ

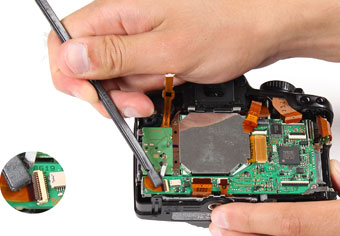

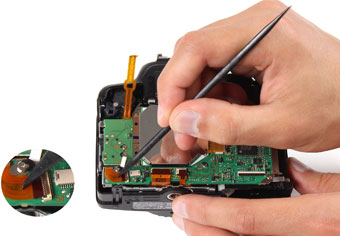

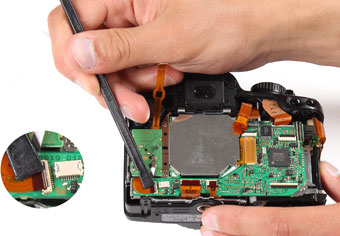

اتصال سیم متصل به سیستم مکانیکی را باز می کنیم.

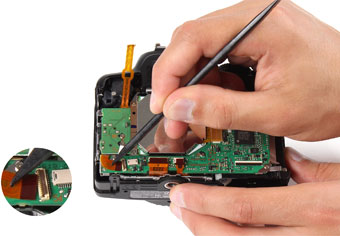

با استفاده از نوک کاردک کانکتور را از اتصال آن جدا می کنیم.

قطع اتصالقطع اتصال

قطع اتصالقطع اتصال

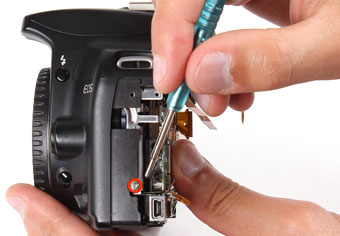

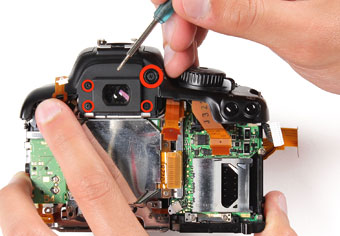

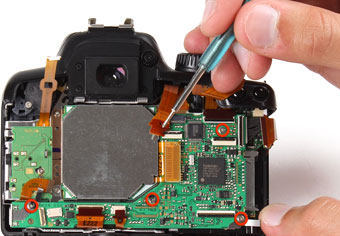

با استفاده از پیچ گوشتی فیلیپس، چهار پیچ مشخص شده به رنگ قرمز را باز می کنیم.
از این پیچ ها برای ثابت نگه داشتن مادربرد استفاده می شود.

باز کردن پیچ

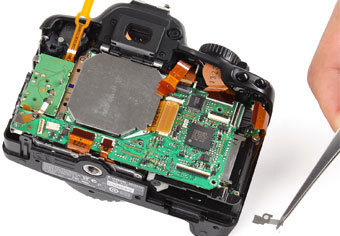

با یک انبر، قطعه فلزی پایین سمت راست را به آرامی برمیداریم.

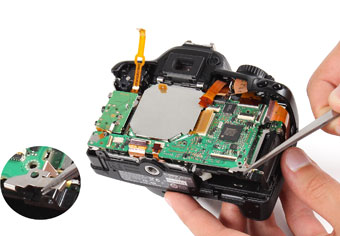

براداشتن قطعه فلزی سمت راستبراداشتن قطعه فلزی سمت راست

پیچ هایی که با رنگ قرمز مشخص شده اند را باز می کنیم.

باز کردن پیچ

با استفاده از انبر قطعه فلزی سمت چپ را برمیداریم.

برداشتن قطعه فلزی سمت چپبرداشتن قطعه فلزی سمت چپ

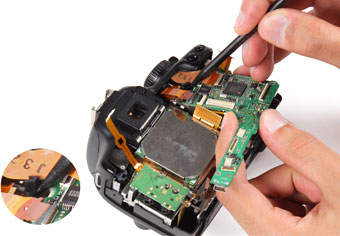

مادربرد را از زیر به آرامی بلند کرده و کابل پلاستیکی کوچک را با کاردک جدا می کنیم.

جدا کردن کابل

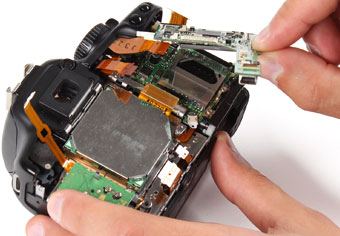

با کج کردن مادربرد به سمت راست، آن را به آرامی بلند می کنیم.
هشدار: مادربرد هنوز توسط کابل ها به بقیه دستگاه متصل است! بلافاصله آن را جدا نمی کنیم!

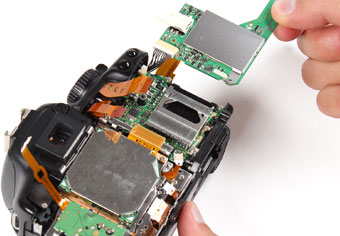

جدا کردن مادربردجدا کردن مادربرد

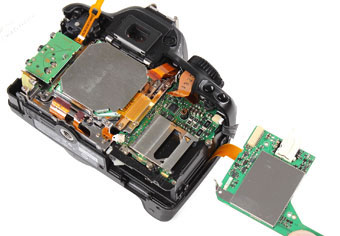

با اسپاتول کابل اتصال را از مادربرد به صفحه منبع تغذیه به آرامی جدا می کنیم.
در این عملیات باید دقیق باشیم، کابل شکننده است!

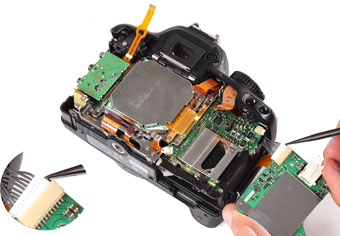

باز کردن کابل اتصال مادربردباز کردن کابل اتصال مادربرد

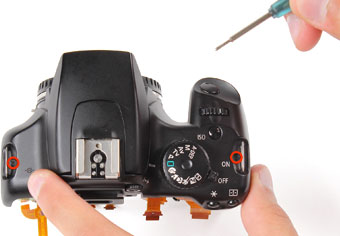

با پیچ گوشتی صلیبی شکل، دو پیچ مشخص شده با رنگ قرمز را باز می کنیم.

باز کردن پیچ

با پیچ گوشتی صلیبی شکل، دو پیچ مشخص شده با رنگ قرمز را باز می کنیم.

باز کردن پیچ

با استفاده از پیچ گوشتی فیلیپس، چهار پیچ مشخص شده را باز می کنیم.
این پیچ ها برای ثابت نگه داشتن بست پیچ سه پایه کار می کنند.

باز کردن پیچ

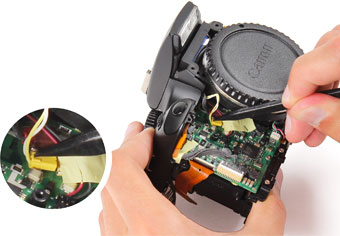

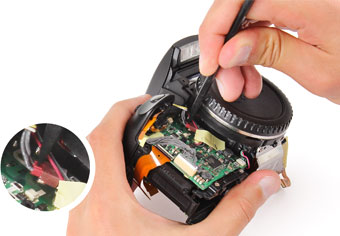

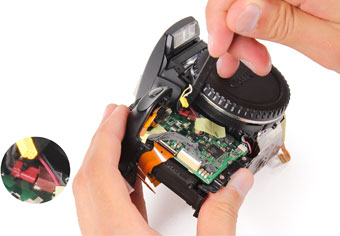

با استفاده از نوک کاردک اتصال زرد و اتصال قرمز فلاش داخلی را قطع می کنیم.

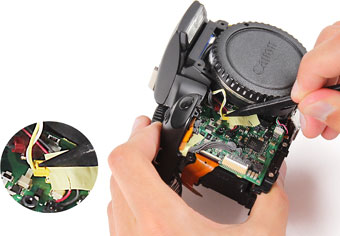

قطع کردن فلاش داخلیقطع کردن فلاش داخلی

قطع کردن فلاش داخلیقطع کردن فلاش داخلی

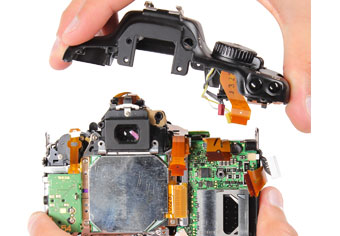

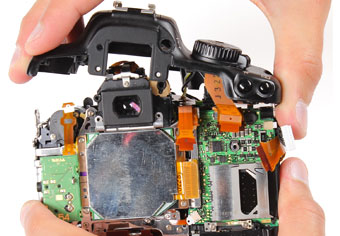

سپس پوشش جلویی دستگاه را به آرامی از محل آن خارج می کنیم.

برداشتن پوشش جلوییبرداشتن پوشش جلویی

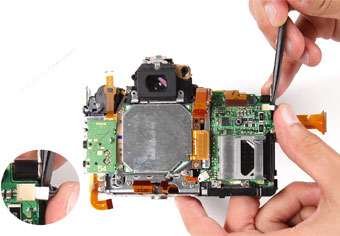

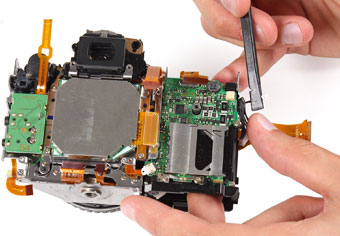

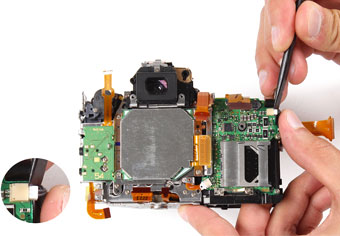

کاردک را می گیریم و سپس کابل اتصال دوم را از صفحه منبع تغذیه جدا می کنیم.

قطع کردن کابل منبع تغذیهقطع کردن کابل منبع تغذیه

قطع کردن کابل منبع تغذیهقطع کردن کابل منبع تغذیه

با پیچ گوشتی صلیبی شکل، دو پیچ مشخص شده با رنگ قرمز را باز می کنیم.

باز کردن پیچ

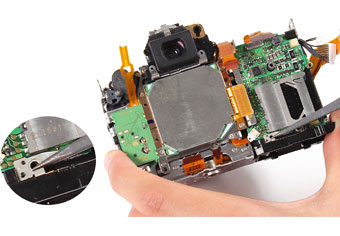

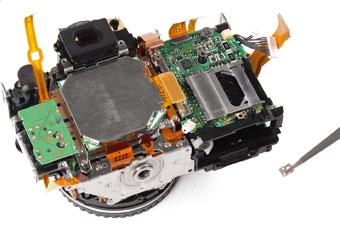

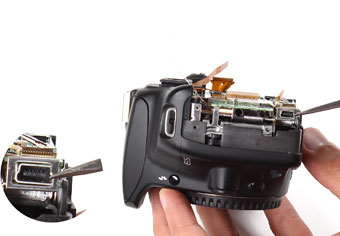

سپس با استفاده از انبر قطعه فلزی سمت چپ را برمیداریم.

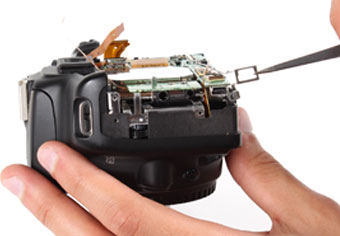

برداشتن قطعه فلزی سمت چپبرداشتن قطعه فلزی سمت چپ

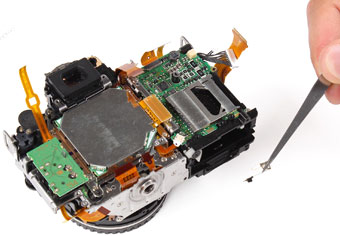

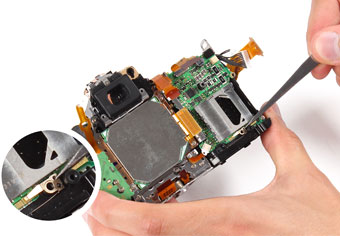

همچنان با استفاده از انبر، قطعه فلزی دوم را در سمت راست قرار می دهیم و آن را برمیداریم.

برداشتن قطعه فلزیبرداشتن قطعه فلزی

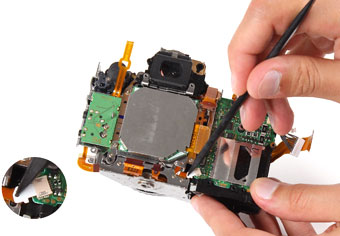

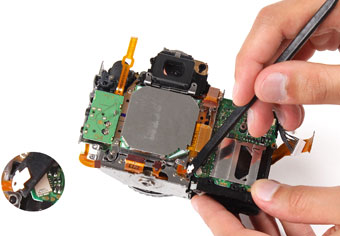

با استفاده از نوک کاردک، قطعه اتصال را از سیستم گرد و غبار سنسور جدا می کنیم.

جدا کردن اتصال سیستم گرد و غبارجدا کردن اتصال سیستم گرد و غبار

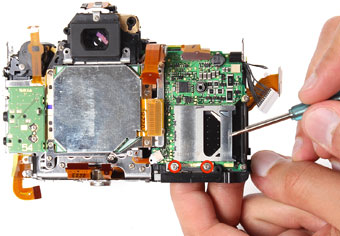

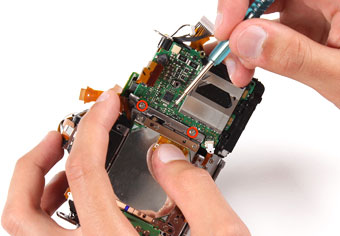

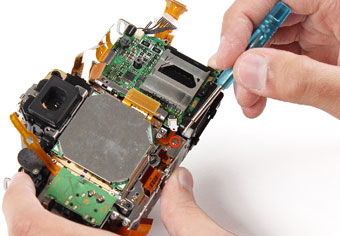

با پیچ گوشتی صلیبی شکل، دو پیچ شخص شده را برمیداریم.

باز کردن پیچ

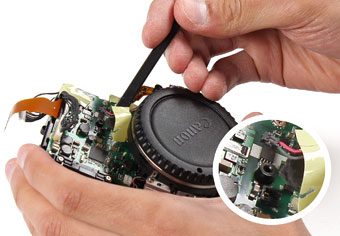

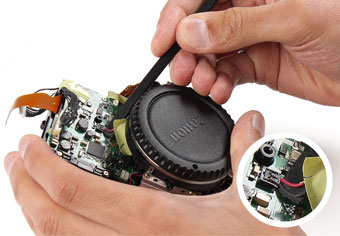

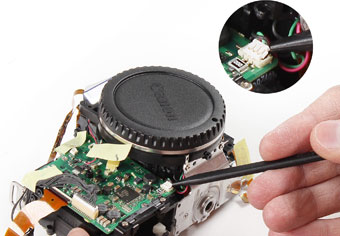

با استفاده از کاردک کابل برق موتور را جدا می کنیم.

جدا کردن کابل برق موتورجدا کردن کابل برق موتور

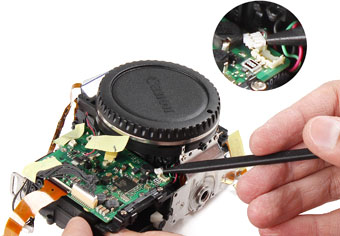

همیشه با نوک کاردک، مجموعه کابل های برق را از لنز جدا می کنیم.

جدا کردن کابل برقجدا کردن کابل برق

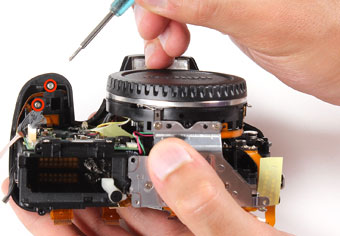

پیچ های مشخص شده با رنگ قرمز را باز می کنیم.

باز کردن پیچ

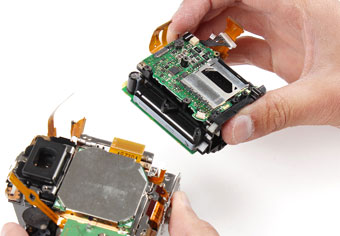

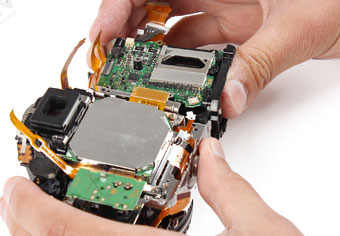

اکنون قسمت سمت راست را با دقت از بقیه موارد جدا می کنیم.

جدا کردن قسمت راستجدا کردن قسمت راست

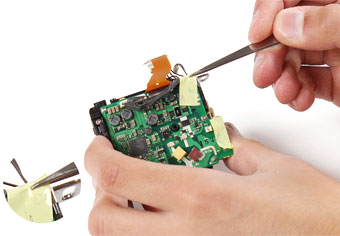

با استفاده از انبر، نوار عایق زرد را می گیریم و آن را برمیداریم.
این نوار را برای مونتاژ مجدد نگه می داریم.

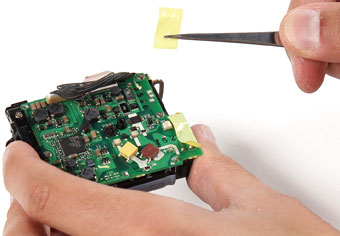

برداشتن نوار عایقبرداشتن نوار عایق

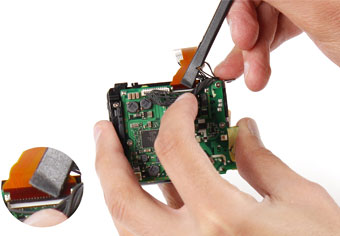

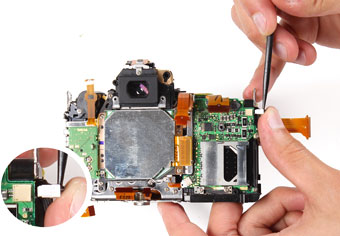

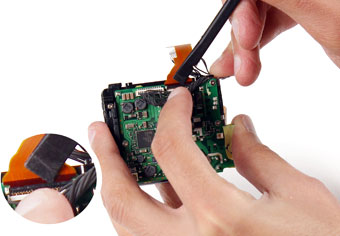

با استفاده از کاردک، اتصال نوار متصل به برد برق را باز می کنیم.

باز کردن اتصال برد برقباز کردن اتصال برد برق

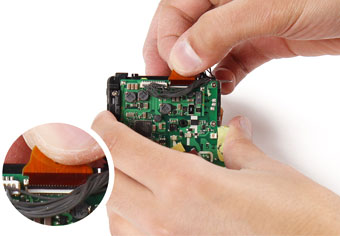

سپس کانکتور را برمیداریم.

برداشتن کانکتوربرداشتن کانکتور

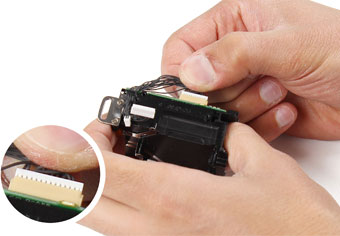

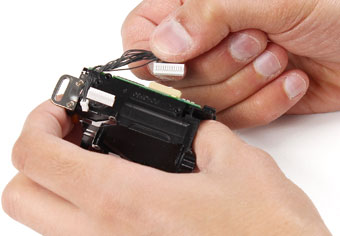

کابل اتصال کارت منبع تغذیه را به دقت جدا می کنیم.
این عمل را ملایم انجام می دهیم تا به کابل بسیار شکننده آسیب نرسد!

جدا کردن اتصال کارت منبع تغذیهجدا کردن اتصال کارت منبع تغذیه

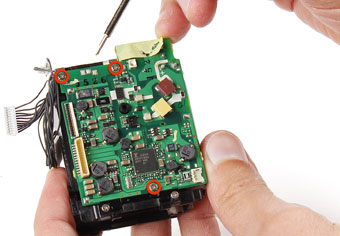

سه پیچ مشخص شده را باز می کنیم.

باز کردن پیچ

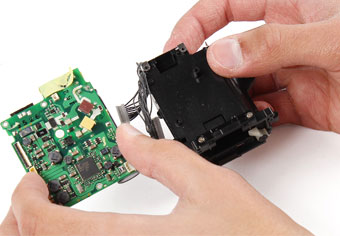

کارت پاور را وارد می کنیم و سپس آن را برمیداریم.

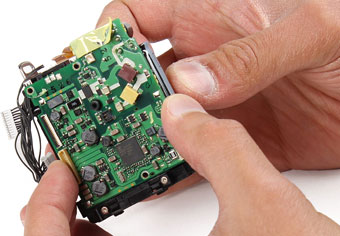

برداشتن کارت پاوربرداشتن کارت پاور

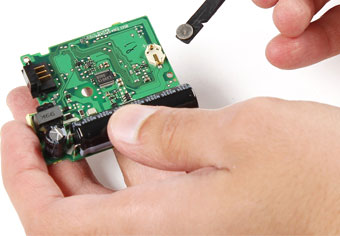

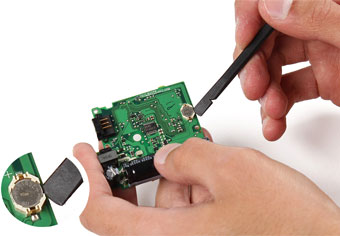

کارت برق را برمیگردانیم، سپس با استفاده از کاردک باتری پشتیبان را جدا می کنیم.

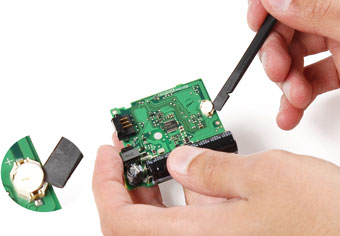

جدا کردن باتری پشتیبانجدا کردن باتری پشتیبان

باتری پشتیبان دوربین اکنون جدا شده است. در صورت لزوم آن را تعویض می کنیم.

باتری پشتیبان دوربین

توجه داشته باشید که شما میتوانید براحتی اگر برد دستگاه معیوب هست را تعمیر کنید. اگر برای بستن دوربین عکاسی مشکلی دارید تصاویر را دوباره مرور کنید. روش باز کردن هر دوربین ممکن است تفاوت داشته باشد اما اگر کمی فنی باشید حتما از عهده آن بر می ایید.
