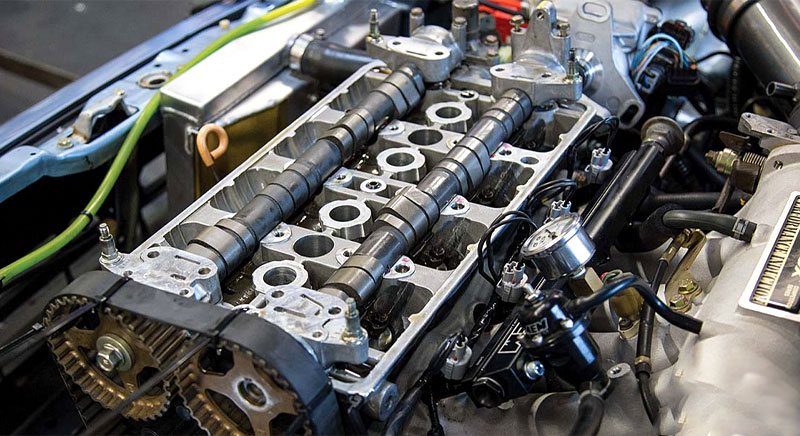

آموزش تعویض میل سوپاپ خودرو به صورت گام به گام
میل سوپاپ خودرو یا میل بادامک (Camshaft) یکی از مهمترین قطعات موتور خودرو است که وظیفه باز و بسته شدن سوپاپها را بر عهده دارد و نقش مستقیم در قدرت موتور، شتاب خودرو، مصرف سوخت و آلایندگی ایفا میکند. در موتورهای احتراق داخلی، زمانی که مخلوط هوا و سوخت داخل سیلندر میسوزد و انفجار ایجاد میشود، انرژی تولید شده توسط پیستونها به میل لنگ و گیربکس منتقل میشود؛ اما قبل از این فرآیند، این میل سوپاپ است که با چرخش خود و به کمک بادامکها، زمان دقیق باز شدن سوپاپ هوا برای ورود مخلوط سوخت و هوا و باز شدن سوپاپ دود برای خروج گازهای حاصل از احتراق را تنظیم میکند. به همین دلیل، میل سوپاپ نقشی حیاتی در تنظیم تایمینگ موتور و عملکرد نرم و قدرتمند خودرو دارد.
آموزش تعویض میل سوپاپ خودرو
در اکثر موتورهای مدرن بنزینی و دیزلی، میل سوپاپ در بالای سرسیلندر قرار دارد و از طریق تسمه تایم یا زنجیر تایم به میل لنگ متصل میشود تا حرکت آن کاملاً با حرکت پیستونها هماهنگ باشد. تنظیم صحیح تایمینگ سوپاپها باعث میشود موتور بهترین بازده را از نظر قدرت، مصرف سوخت و طول عمر داشته باشد. هرگونه خرابی، ساییدگی یا بههمریختگی در تنظیم میل سوپاپ میتواند باعث بد کار کردن موتور، لرزش، افت شتاب، افزایش مصرف سوخت و حتی آسیب به سوپاپها و پیستونها شود؛ به همین دلیل شناخت عملکرد میل سوپاپ، علائم خرابی و اهمیت آن در سیستم تایمینگ موتور خودرو برای رانندگان، مکانیکها و علاقهمندان به تعمیرات خودرو بسیار مهم و کاربردی است.
میل بادامک یا میل سوپاپ خودرو
میل بادامک یکی از مهمترین قطعات موتور ماشین است و عملکرد صحیح موتور تا حد زیادی به کارکرد دقیق و روان این قطعه بستگی دارد. وظیفه اصلی میل بادامک، باز و بسته کردن سوپاپهای هوا و دود در زمان کاملاً مشخص است. میل بادامک توسط میل لنگ موتور و از طریق تسمه تایم یا زنجیر تایم به حرکت در میآید؛ به این صورت که با چرخش میل لنگ بر اثر نیروی حاصل از احتراق داخل سیلندر، میل بادامک نیز میچرخد و باعث باز و بسته شدن سوپاپها میشود. هماهنگی بین حرکت میل لنگ و میل بادامک که به آن زمانبندی یا تایمینگ موتور گفته میشود، برای کارکرد درست موتور، قدرت مناسب، شتاب خوب و مصرف سوخت بهینه بسیار ضروری است. در خودروهای مدرن، از سیستم زمانبندی متغیر میل بادامک (VVT) استفاده میشود که با تغییر زمان باز و بسته شدن سوپاپها بر اساس دور موتور، قدرت موتور و کارایی سوخت را به حداکثر میرساند.
در واقع مهمترین قسمت میل سوپاپ، همان بادامکها هستند. تعداد بادامکها روی میل بادامک نشاندهنده تعداد سوپاپهای ورودی و خروجی موتور است. این بادامکها وظیفه اصلی میل بادامک یعنی تنظیم زمانبندی سوپاپها و ترتیب عملکرد سیلندرها را بر عهده دارند. سوپاپهای ورودی، وظیفه ورود مخلوط هوا و سوخت به داخل سیلندر را دارند و سوپاپهای خروجی، مسیر خروج دود و گازهای حاصل از احتراق را باز میکنند. بسته به نوع طراحی موتور، مکانیزم تایمینگ میتواند با آرایش سوپاپ از پایین یا بالا باشد، اما امروزه بیشتر موتورهای مدرن از میل سوپاپ بالاسری و تسمه تایم بالا استفاده میکنند که هم دسترسی بهتر برای تنظیم و تعمیر میل بادامک را فراهم میکند و هم هزینه و زمان تعمیرات را کاهش میدهد. به همین دلیل آشنایی با وظیفه میل بادامک، ساختار آن و تاثیرش بر عملکرد موتور، برای کسانی که به عیبیابی و تعمیر موتور خودرو علاقه دارند، بسیار مهم و کاربردی است.
ویژگیهای سوپاپ خودرو و میل سوپاپ (میل بادامک)
سوپاپ خودرو و میل سوپاپ (میل بادامک) از مهمترین قطعات موتور هستند که کیفیت ساخت و جنس آنها تأثیر مستقیم بر طول عمر موتور، تحمل حرارت، عملکرد صحیح تایمینگ و استهلاک قطعات دارد. میل سوپاپ به شکل یک استوانه فلزی است که بهعنوان محور اصلی سوپاپها عمل میکند و روی آن برجستگیهایی بیضی و دایرهای شکل (بادامکها) قرار دارد که وظیفه باز و بسته کردن سوپاپها را بر عهده دارند. برای اینکه میل سوپاپ و سوپاپها بتوانند در شرایط سخت کاری موتور درست عمل کنند، باید دارای ویژگیهای فنی و متریالی خاصی باشند.
مهمترین ویژگیهای یک سوپاپ و میل سوپاپ استاندارد عبارتند از:
ضریب انتقال حرارت بالا: یکی از مهمترین فاکتورها در انتخاب سوپاپ خودرو، ضریب حرارتی مناسب است. بالا بودن این ضریب کمک میکند سوپاپ بتواند حرارت بسیار زیاد داخل محفظه احتراق را تحمل کرده و گرما را بهخوبی به بدنه سرسیلندر منتقل کند تا از سوختن و تاب برداشتن جلوگیری شود.
جنس و آلیاژ مقاوم در برابر حرارت و خوردگی: آلیاژ به کار رفته در سوپاپ باید طوری انتخاب شود که در دماهای بالا دچار سوختگی، تغییر شکل یا خوردگی نشود. به همین دلیل در سوپاپهای باکیفیت از متریال ضدخوردگی و مقاوم در برابر آتش و دمای بالا استفاده میشود.
مقاومت مکانیکی و ضربهای بالا: اگر سوپاپ و میل سوپاپ از مقاومت کافی برخوردار نباشند، در برابر ضربات ناشی از کار موتور، احتمال شکستگی و آسیب وجود دارد. بنابراین هنگام خرید میل سوپاپ و سوپاپ جدید باید به استحکام مکانیکی و کیفیت ساخت توجه ویژهای داشت.
مقاومت در برابر سایش (ساییدگی): بهدلیل تماس مداوم سوپاپ و بادامکها با سایر قطعات، قطعات باید در برابر سایش مقاوم باشند تا در طولانیمدت دچار لقی، کاهش آببندی و افت قدرت موتور نشوند.
انتخاب سوپاپ و میل سوپاپ باکیفیت و استاندارد، تأثیر مستقیمی بر کارکرد نرم موتور، کاهش استهلاک، بهبود شتاب و کاهش مصرف سوخت خودرو دارد و در زمان تعمیر موتور و تعویض میل سوپاپ باید حتماً به این ویژگیها توجه شود.
اجزای تشکیلدهنده سوپاپ خودرو چیست؟
سوپاپ خودرو که ظاهری قارچ مانند دارد، از دو بخش اصلی یعنی ساق سوپاپ و سر یا صفحه سوپاپ تشکیل شده است و یکی از مهمترین قطعات در موتور ماشین به شمار میرود. در ساختار سوپاپ، قسمتهای مختلفی وجود دارد که هرکدام نقش مهمی در آببندی، عملکرد صحیح موتور و دوام سوپاپ دارند. شناخت اجزای سوپاپ، برای افرادی که به تعمیر موتور، تعویض سوپاپ و تنظیم سوپاپ خودرو علاقهمند هستند، بسیار ضروری است.
مهمترین اجزای سوپاپ خودرو عبارتاند از:
-
سر سوپاپ: محلی که با اسبک یا انگشتی سوپاپ در تماس است و نیروی باز و بسته شدن به آن وارد میشود.
-
خار نگهدارنده سوپاپ: در پایین سر سوپاپ قرار دارد و محل اتصال و مهار فنر سوپاپ است.
-
ساق سوپاپ: بخش بلند و کشیده سوپاپ که داخل گیت سوپاپ (سوپاپ گاید) حرکت میکند و باید در برابر سایش و حرارت مقاوم باشد.
-
دامنه یا قسمت مخروطی سوپاپ: بخشی که ساق سوپاپ را به نشیمنگاه سوپاپ متصل میکند.
-
نشیمنگاه سوپاپ (سیت سوپاپ): قسمت پهن و دایرهای شکل که روی سرسیلندر مینشیند و از آلیاژ مقاوم مثل چدن سانتریفیوژی ساخته میشود تا در برابر ساییدگی و حرارت مقاومت بالایی داشته باشد.
-
وجه سوپاپ: لبه مورب نشیمنگاه که زاویه آن با توجه به نوع طراحی و مدل موتور خودرو تعیین میشود و نقش اصلی در آببندی سوپاپ دارد.
در کنار این اجزا، قطعاتی مانند فنر سوپاپ، سوپاپ گاید (گیت سوپاپ) و انگشتی یا اسبک سوپاپ نیز مکمل عملکرد سوپاپ هستند و باعث میشوند سیستم سوپاپ و تایمینگ موتور خودرو بهدرستی کار کند. توجه به کیفیت این قطعات در هنگام تعویض سوپاپ و تعمیر موتور تأثیر زیادی بر کارکرد نرم، قدرت موتور و کاهش مصرف سوخت خودرو دارد.
چهار عمل اصلی موتور احتراق داخلی و نقش میل بادامک (میل سوپاپ)
🔧 در موتورهای احتراق داخلی چهار عمل یا چهار زمان اصلی وجود دارد که برای بسیاری از رانندگان با عنوان موتور چهار زمانه شناخته میشود: مکش، تراکم، احتراق و تخلیه. در زمان مکش، سوپاپ ورودی باز شده و مخلوط هوا و سوخت از دریچه ورودی وارد سیلندر میشود. در مرحله تراکم، هر دو سوپاپ بسته هستند و پیستون مخلوط را متراکم میکند تا راندمان احتراق بالا برود. در مرحله احتراق، با جرقه شمع، مخلوط فشردهشده منفجر شده و پیستون با فشار زیاد به سمت پایین حرکت میکند و این نیرو از طریق میل لنگ به حرکت چرخها و گیربکس منتقل میشود. در نهایت، در مرحله تخلیه، سوپاپ خروجی باز شده و دود و گازهای حاصل از احتراق از سیلندر به سمت منیفولد دود و اگزوز هدایت میشوند. عملکرد درست این چهار زمان، به تنظیم دقیق سوپاپها، تایمینگ موتور و میل سوپاپ بستگی دارد.
عملکرد میل بادامک (میل سوپاپ) در سیستم تایمینگ موتور
⚙️ در این فرآیند، میل بادامک یا میل سوپاپ نقش مغز سیستم تایمینگ را دارد و وظیفه آن باز و بسته کردن سوپاپهای ورودی و خروجی در زمان دقیق است تا موتور بهترین قدرت، شتاب و مصرف سوخت بهینه را داشته باشد. میل بادامک از طریق تسمه تایم یا زنجیر تایم به میل لنگ متصل میشود و با چرخش میل لنگ، آن هم همزمان میچرخد. در موتورهای مدرن، این مکانیزم میتواند به صورت تک میل سوپاپ (SOHC) یا دو میل سوپاپ (DOHC) طراحی شود؛ در نوع دو شفت، یک میل بادامک مسئول سوپاپهای ورودی و شفت دیگر مسئول سوپاپهای خروجی است که باعث تنفس بهتر موتور، ورود هوای بیشتر به سیلندر، احتراق کاملتر، افزایش قدرت موتور و راندمان بالاتر میشود. همچنین بسیاری از خودروهای امروزی به سیستم زمانبندی متغیر سوپاپ (VVT) مجهز هستند که با تنظیم هوشمندانه زمان باز و بسته شدن سوپاپها در دورهای مختلف موتور، هم قدرت موتور را افزایش میدهد و هم مصرف سوخت و آلایندگی را کاهش میدهد؛ به همین دلیل، میل بادامک و سیستم تایمینگ آن از مهمترین بخشهای سیستم سوپاپ و تایمینگ موتور خودرو محسوب میشوند.
انواع میل سوپاپ های خودرو
میل سوپاپها Camshaft Types در موتورهای احتراق داخلی بسته به نوع طراحی موتور و محل قرارگیری، به چند دسته اصلی تقسیم میشوند. شناخت انواع میل سوپاپ برای تعمیرکاران، تیونینگکارها و علاقهمندان به موتور خودرو اهمیت زیادی دارد، چون نوع میل سوپاپ تأثیر مستقیم روی قدرت موتور، تنفس بهتر، مصرف سوخت و راندمان کلی موتور دارد. مهمترین انواع میل سوپاپ خودرو عبارتند از:
🔹 میل سوپاپ Overhead Valve (OHV)
در این نوع طراحی، میل سوپاپ داخل بلوک موتور و پایینتر از سرسیلندر قرار دارد و از طریق سابط، تایپیت و اسبک (rocker arm) عمل باز و بسته کردن سوپاپها انجام میشود. این سیستم قدیمیتر است اما دوام بالا و ساختار سادهتری دارد و هنوز هم در برخی موتورهای قدرتی و سنگین استفاده میشود.
🔹 میل سوپاپ Single Overhead Camshaft – SOHC (میل سوپاپ تک شفت)
در این نوع، یک میل سوپاپ در بالای سرسیلندر قرار میگیرد و همزمان سوپاپهای ورودی و خروجی را کنترل میکند. موتورهای مجهز به SOHC معمولاً ساختار سادهتر، هزینه تولید کمتر و تعمیرات آسانتر دارند. این طراحی در بسیاری از موتورهای خودروهای شهری و اقتصادی کاربرد دارد و تعادل خوبی بین قدرت و مصرف سوخت ایجاد میکند.
🔹 میل سوپاپ Double Overhead Camshaft – DOHC (میل سوپاپ دو شفت یا Twin-cam)
در این نوع، دو میل سوپاپ در بالای سرسیلندر قرار دارد؛ یکی برای سوپاپهای ورودی و دیگری برای سوپاپهای خروجی. این طراحی امکان استفاده از تعداد سوپاپ بیشتر در هر سیلندر (مثل 16 سوپاپ) را فراهم میکند و باعث تنفس بهتر موتور، دورگیری بالاتر، افزایش قدرت، شتاب بهتر و بهبود کارایی سوخت میشود. بیشتر موتورهای مدرن، اسپرت و پرقدرت از سیستم DOHC و زمانبندی متغیر سوپاپ (VVT) استفاده میکنند و به همین دلیل در بین علاقهمندان به تیونینگ موتور و افزایش قدرت خودرو بسیار محبوب هستند.
علائم و دلایل خرابی میل سوپاپ (میل بادامک) خودرو
🛠️ میل سوپاپ یا میل بادامک موتور خودرو یکی از مهمترین قطعات در سیستم تایمینگ موتور است و خرابی آن معمولا زمانی اتفاق میافتد که مشکلی جدی در موتور یا سیستم روغنکاری وجود داشته باشد. در اغلب موارد، کمبود روغن، روغن بیکیفیت، دیر تعویض کردن روغن و خرابی پمپ روغن باعث میشود سطح روانکاری میل سوپاپ کاهش یافته و بادامکها و یاتاقانها دچار ساییدگی و خوردگی شوند. اگر خرابی میل سوپاپ نادیده گرفته شود، میتواند به قطعات حساس دیگری مثل میل لنگ، سرسیلندر، اسبکها و سوپاپها نیز آسیب بزند. همچنین خرابی تسمه تایم، زنجیر تایم، چرخدندهها، پینها و سیستم زمانبندی متغیر سوپاپ (VVT) میتواند باعث بههمخوردن تایمینگ و از کار افتادن صحیح میل سوپاپ شود؛ به همین دلیل آشنایی با دلایل خرابی میل سوپاپ برای جلوگیری از تعمیرات سنگین موتور بسیار مهم است.
علائم رایج خرابی و ساییدگی میل سوپاپ ماشین
1️⃣ از دست دادن قدرت موتور و افت شتاب خودرو
یکی از مهمترین علائم خرابی میل سوپاپ، کاهش محسوس قدرت موتور، شتاب ضعیف، سخت گاز خوردن و بد کار کردن موتور است؛ مخصوصاً در سربالایی و هنگام سبقت.
2️⃣ صدای انفجار و پسزدن از منیفولد ورودی یا اگزوز
باز و بسته نشدن کامل سوپاپها به دلیل ساییدگی بادامکها باعث میشود در منیفولد هوا یا اگزوز، صدای شلیک، انفجار یا پسزدن گاز شنیده شود؛ این مورد یکی از نشانههای واضح بههمخوردن تایمینگ سوپاپها است.
3️⃣ صدای تقتق و ضربه از ناحیه سرسیلندر
وقتی میل سوپاپ، تایپیتها یا اسبکها دچار لقی، ساییدگی یا شکستگی شوند، از بالای موتور صدای تقتق، ضربه و خشخش شنیده میشود. این صدا در دور آرام و هنگام گاز دادن بیشتر خودش را نشان میدهد.
4️⃣ وجود براده و ضایعات فلزی در روغن موتور
یکی از علائم جدی خرابی میل بادامک، مشاهده براده فلزی و ذرات آهنی در روغن موتور یا داخل کارتل است. این برادهها معمولاً از ساییده شدن بادامکها و یاتاقانها ایجاد میشوند و نشاندهنده سایش شدید قطعات داخلی موتور هستند.
5️⃣ احتراق ناقص در سیلندرها (Misfire) و لرزش موتور
خرابی میل سوپاپ میتواند باعث باز نشدن کامل سوپاپها، زمانبندی اشتباه سوپاپها و احتراق ناقص شود. این موضوع باعث ریپ زدن موتور، سه کار کردن، لرزش در دور آرام و بد کار کردن موتور میشود و در برخی موارد چراغ چک موتور نیز روشن میگردد.
6️⃣ افزایش آلایندگی و دود غیرعادی اگزوز
به علت احتراق ناقص سوخت و هوا، میزان گازهای آلاینده و دود خروجی اگزوز افزایش مییابد و خودرو ممکن است در تست معاینه فنی و آلایندگی رد شود. این حالت یکی از نشانههای مهم خرابی سیستم تایمینگ موتور و میل سوپاپ است.
🧰 در صورت مشاهده این علائم، بهتر است هرچه زودتر میل سوپاپ، تسمه تایم، سیستم روغنکاری، سوپاپها و سرسیلندر توسط یک تعمیرکار حرفهای موتور خودرو بررسی شود تا از آسیبهای جدی و هزینهبر به موتور ماشین جلوگیری شود. این موارد از پرتکرارترین موضوعات در جستجوهای مربوط به عیبیابی موتور، خرابی میل سوپاپ و تعمیر میل بادامک هستند.
چگونه میل سوپاپ معیوب (میل بادامک) را تعمیر کنیم؟
تعمیر میل سوپاپ یا میل بادامک موتور خودرو کاری کاملاً تخصصی است و اگر با کارهای فنی و تعمیر موتور ماشین آشنایی ندارید، بهترین و کمهزینهترین راه این است که آن را به یک مکانیک ماهر و متخصص موتور بسپارید. خیلی وقتها راننده فکر میکند که مشکل از میل بادامک است، اما عیب اصلی از جای دیگری مثل تسمه تایم، روغنکاری، سوپاپها یا سرسیلندر است؛ تشخیص دقیق این مورد فقط با بررسی تخصصی ممکن است.
بسته به میزان ساییدگی، شکستگی یا معیوب بودن میل سوپاپ معمولاً دو روش اصلی برای رفع مشکل وجود دارد:
1️⃣ تعویض کامل میل سوپاپ با میل سوپاپ جدید
امنترین و مطمئنترین روش، تعویض میل سوپاپ با یک قطعه نو و استاندارد است. این روش مخصوص زمانی است که میل بادامک ترک خورده، خورده شده، بادامکها ساییده شدهاند یا آسیب شدید دیده است. البته باید توجه داشت که قیمت میل سوپاپ جدید نسبت به تعمیر آن بالاتر است و هزینه نهایی بسته به نوع خودرو، برند قطعه و میزان باز و بست موتور متفاوت خواهد بود.
2️⃣ تراشکاری و ماشینکاری میل سوپاپ قدیمی
اگر میزان آسیب کمتر باشد، در برخی موارد میتوان با کمک ماشینکاری، تراشکاری و بازسازی میل سوپاپ آن را دوباره قابل استفاده کرد. این روش معمولاً از نظر هزینه، ارزانتر از خرید میل سوپاپ جدید است، اما حتماً باید توسط تراشکار و مکانیک حرفهای انجام شود تا تایمینگ موتور و شکل بادامکها دقیق حفظ شود و مشکلی در کارکرد موتور به وجود نیاید.
در هر دو حالت، ممکن است علاوه بر خود میل سوپاپ، نیاز به تعویض یاتاقانها، اسبکها، تایپیتها، تسمه تایم، سوپاپها یا حتی تعمیر سرسیلندر نیز باشد. به همین دلیل، قبل از تصمیمگیری برای تعمیر یا تعویض میل سوپاپ، حتماً باید خودرو توسط یک مکانیک متخصص موتور و سیستم سوپاپ بررسی شود تا هم عیب اصلی بهدرستی مشخص شود و هم بهترین و بهصرفهترین گزینه برای شما انتخاب گردد.
آموزش تخصصی تعویض میل بادامک
تعویض میل سوپاپ یا میل بادامک موتور خودرو یکی از مهمترین عملیات در تعمیر موتور، تنظیم تایمینگ موتور و تعویض تسمه تایم است. انجام این کار نیاز به دقت بالا، ابزار مناسب و آشنایی با ساختار سرسیلندر، سوپاپها و سیستم تایمینگ موتور خودرو دارد. در ادامه، مراحل تعویض میل سوپاپ را به صورت کاملاً مرحلهبهمرحله و با استفاده از کلمات پرجستجو و گوگلپسند میخوانی.
مراحل آمادهسازی برای تعویض میل سوپاپ
پارک کردن خودرو و ایمنسازی محل کار
🚗 خودرو را روی یک سطح صاف و ایمن پارک کنید، دنده را در حالت خلاص یا پارک قرار دهید و ترمز دستی را کاملاً بکشید. این کار برای شروع هر نوع تعمیر موتور خودرو ضروری است تا در حین کار، خودرو حرکت نکند و خطری برای شما ایجاد نشود.
باز کردن کاپوت و خنک شدن کامل موتور
❄️ کاپوت را باز کنید و صبر کنید تا موتور خودرو کاملاً خنک شود. هرگز روی موتور داغ اقدام به باز کردن درپوش سوپاپ، درپوش تایمینگ یا باز کردن میل سوپاپ نکنید، چون هم خطر سوختگی وجود دارد و هم به قطعات آلومینیومی و واشرها آسیب میرسد.
برداشتن تسمههای محرک جانبی موتور
🔁 بسته به نوع خودرو، تسمه دینام، تسمه کولر، تسمه هیدرولیک و سایر تسمههای محرک که روی مسیر کار شما قرار گرفتهاند را باز کنید تا دسترسی به کاور تایمینگ و تسمه تایم موتور راحتتر شود. این مرحله یکی از پیشنیازهای مهم برای تعویض میل سوپاپ و تسمه تایم است.
باز کردن درپوش تایمینگ موتور
🔩 پیچهای نگهدارنده درپوش تایمینگ (کاور تسمه تایم) را با آچار مناسب باز کنید و بهآرامی درپوش را بردارید تا مجموعه تسمه تایم، چرخدنده میل لنگ و چرخدنده میل سوپاپ کاملاً نمایان شود. این قسمت قلب سیستم تایمینگ موتور خودرو است.
جدا کردن کانکتور کویلهای احتراق
⚡ کانکتورهای برقی روی کویلهای احتراق را با فشار دادن گیره نگهدارنده و بیرون کشیدن سوکتها جدا کنید تا در زمان باز و بست قطعات، آسیبی به سیستم جرقهزنی موتور و سیمکشیها وارد نشود.
قرار دادن موتور در وضعیت صحیح تایمینگ
🎯 با استفاده از آچار روی پیچ مرکزی پولی میل لنگ، موتور را بهآرامی بچرخانید تا علامتهای تایمینگ میل سوپاپ و میل لنگ در یک خط و وضعیت صحیح قرار گیرند. این کار برای تنظیم دقیق تایم موتور در هنگام نصب میل سوپاپ جدید بسیار مهم است.
شل کردن و باز کردن تسمه تایم موتور
🪢 با استفاده از آچار و ابزار مناسب، سفتکن یا هرزگرد تسمه تایم را شل کنید تا تسمه تایم آزاد شده و بتوانید آن را از روی چرخدنده میل سوپاپ جدا کنید. در بعضی موتورها برای شل کردن تسمه تایم، لازم است پولی میل لنگ و کاور تایمینگ پایین نیز باز شوند.
⚠️ پس از برداشتن تسمه تایم، به هیچ عنوان اجازه ندهید میل لنگ یا میل سوپاپ بچرخند. در موتورهای تداخلی، اگر تایمینگ بههم بخورد، احتمال برخورد پیستونها با سوپاپها وجود دارد که باعث خم شدن سوپاپها، آسیب به سرسیلندر و خرابی جدی موتور خودرو میشود.
باز کردن میل سوپاپ معیوب
باز کردن پیچهای درپوشهای یاتاقان میل سوپاپ
🧱 پیچهای نگهدارنده درپوشهای یاتاقان یا بلبرینگ میل سوپاپ را بهصورت منظم و معمولاً ضربدری شل و باز کنید تا فشار بهصورت یکنواخت از روی میل سوپاپ برداشته شود. این کار از تاب برداشتن یا فشار ناهمگون روی میل سوپاپ و سرسیلندر جلوگیری میکند.
برداشتن درپوشهای یاتاقان و شمارهگذاری محل نصب
🧩 درپوشهای یاتاقان میل سوپاپ را با دقت بردارید و آنها را دقیقاً به همان ترتیبی که باز کردهاید کنار بگذارید. اکثر درپوشها شمارهگذاری و دارای فلش جهتدار هستند که هنگام نصب باید فلش آنها به سمت جلوی موتور باشد. این نکته برای نصب صحیح میل سوپاپ و جلوگیری از عیب یاتاقانها بسیار مهم است.
خارج کردن میل سوپاپ از روی سرسیلندر
📤 میل سوپاپ را بهآرامی و مستقیم به سمت بالا بکشید تا از روی یاتاقانهای سرسیلندر خارج شود. مراقب باشید بادامکها و سطح شفت با لبههای سرسیلندر برخورد نکنند تا خط و خش روی سطوح حساس یاتاقان و میل سوپاپ ایجاد نشود. این مرحله کلیدی در باز کردن میل بادامک معیوب است.
تعویض چرخدنده و نصب میل سوپاپ جدید
باز کردن چرخدنده میل سوپاپ قدیمی
⚙️ با آچار مناسب، پیچ مرکزی چرخدنده میل سوپاپ را باز کنید و دنده را از میل سوپاپ معیوب جدا کنید. در صورت نیاز، میل سوپاپ را با ابزار مخصوص ثابت نگه دارید تا هنگام باز کردن پیچ، نچرخد. این چرخدنده بخش مهمی از سیستم انتقال حرکت از میل لنگ به میل سوپاپ است.
نصب چرخدنده روی میل سوپاپ جدید
🛠️ چرخدنده را روی میل سوپاپ جدید نصب کنید و مطمئن شوید روی خار و شیار خود بهدرستی تراز شده است. سپس پیچ چرخدنده را با رعایت گشتاور سفت کردن توصیهشده توسط سازنده موتور سفت کنید تا در حین کارکرد موتور، دنده شل نشود. این مرحله در کیفیت نهایی تعویض میل سوپاپ و تنظیم تایمینگ موتور بسیار مؤثر است.
نصب میل سوپاپ جدید روی سرسیلندر
🧴 قبل از نصب، سطوح یاتاقانها و بادامکها را کمی با روغن موتور تمیز و باکیفیت روانکاری کنید. سپس میل سوپاپ جدید را با دقت روی یاتاقانها و جای مخصوص خود قرار دهید و مراقب باشید در حین جا زدن، ضربهای به سرسیلندر، یاتاقانها و بادامکها وارد نشود.
بستن مجدد درپوشهای یاتاقان میل سوپاپ
🔒 درپوشهای یاتاقان را طبق شماره و جهت اصلی (فلش رو به جلوی موتور) در جای خود نصب کنید. پیچها را ابتدا با دست و سپس به صورت ضربدری و تدریجی سفت کنید. در صورت امکان، از ترکمتر استفاده کنید تا گشتاور سفت شدن پیچها مطابق استاندارد باشد. این کار از گیرپاژ میل سوپاپ و خرابی یاتاقانها جلوگیری میکند.
تنظیم دوباره تایمینگ موتور و نصب تسمه تایم
تنظیم دوباره علامتهای تایمینگ و نصب تسمه تایم
🎛️ بعد از نصب میل سوپاپ جدید، دوباره علامتهای تایمینگ روی چرخدنده میل سوپاپ و میل لنگ را بررسی کنید تا کاملاً در یک راستا باشند. سپس تسمه تایم را روی چرخدنده میل سوپاپ، میل لنگ و سایر پولیها نصب کرده و با تنظیم سفتکن، مقدار کشش تسمه را مطابق دستورالعمل موتور تنظیم کنید. این مرحله برای تنظیم تایم موتور خودرو حیاتی است.
چرخاندن دستی موتور برای اطمینان از صحت تایمینگ
🔁 با آچار روی پولی میل لنگ، موتور را چند دور کامل بهصورت دستی بچرخانید. سپس دوباره علامتهای تایمینگ میل سوپاپ و میل لنگ را بررسی کنید. اگر بعد از دو دور کامل میل لنگ، علامتها دوباره روبهروی هم قرار گرفتند، یعنی تنظیم تایمینگ موتور و میل سوپاپ بهدرستی انجام شده است.
مونتاژ نهایی و تست عملکرد موتور
نصب مجدد درپوش سوپاپ (قالپاق سوپاپ)
🧪 سطح نشیمن درپوش سوپاپ و سرسیلندر را تمیز کنید و در صورت نیاز واشر قالپاق سوپاپ را تعویض کنید. سپس درپوش سوپاپ را در محل خود قرار داده و پیچها را سفت کنید تا از نشتی روغن موتور جلوگیری شود.
نصب دوباره درپوش تایمینگ موتور
📦 کاور تایمینگ را سر جای خود قرار دهید و پیچهای آن را محکم کنید تا مجموعه تسمه تایم، چرخدنده میل لنگ و چرخدنده میل سوپاپ به خوبی محافظت شود و آلودگی و گرد و غبار وارد این بخش حساس نشود.
نصب کویلهای احتراق
🔌 کویلهای احتراق را در جای اصلی خود روی شمعها یا محل نصبشان قرار دهید و مطمئن شوید بهدرستی جا افتادهاند تا سیستم جرقهزنی موتور آماده کار باشد.
وصل کردن کانکتورهای سیمپیچهای احتراق
📲 کانکتورهای برقی کویلها را دوباره متصل کنید تا ارتباط کامل برق، ECU و سیستم جرقهزنی برقرار شود.
نصب مجدد تسمههای محرک موتور
🧷 تسمههای محرک موتور (مثل تسمه دینام، کولر، هیدرولیک فرمان و…) را طبق مسیر اصلی و استاندارد روی پولیها نصب کرده و کشش آنها را بهدرستی تنظیم کنید. این قسمت روی کارکرد صحیح سیستم برق، شارژ باتری و کولر خودرو تأثیر دارد.
روشن کردن موتور و تست نهایی تعویض میل سوپاپ
✅ موتور را روشن کنید و اجازه دهید چند دقیقه در دور آرام کار کند. به هرگونه صدای غیرعادی از ناحیه سرسیلندر، تسمه تایم، درپوش سوپاپ و کاور تایمینگ گوش دهید. سپس اطراف درپوش سوپاپ و درپوش تایمینگ را از نظر نشتی روغن، لرزش موتور و خطای احتمالی بررسی کنید. اگر موتور نرم کار میکند، صدای غیرعادی وجود ندارد و چراغ چک روشن نشده، یعنی تعویض میل سوپاپ، تنظیم تایمینگ موتور و مونتاژ موتور بهدرستی انجام شده است.
