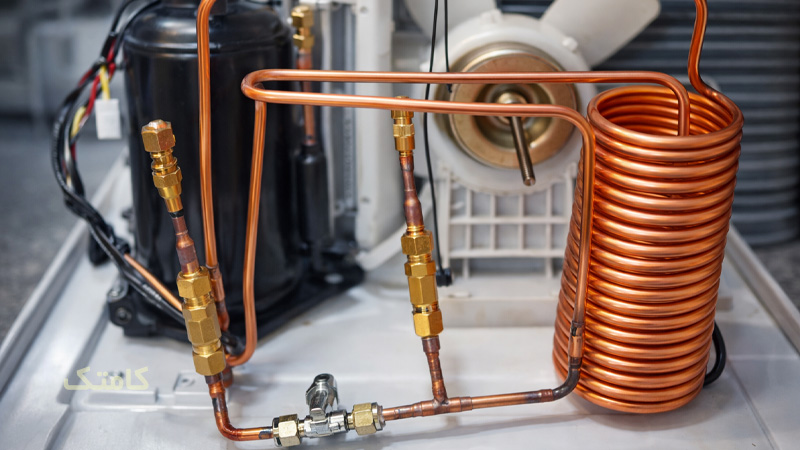

علائم گرفتگی لوله مویی کولر گازی
در فرآیند آموزش تعمیر کولر گازی و بررسی عملکرد سیستم تبرید، لوله مویی کولر گازی یکی از مهمترین قطعات در مسیر عبور مبرد محسوب میشود که نقش اصلی آن، ایجاد افت فشار و کنترل دبی جریان مبرد در سیکل سرمایش است. این قطعه در انواع تجهیزات برودتی از جمله یخچال، فریزر، اسپلیت و فنکویل کاربرد دارد و در ساختار کولر گازی، در مسیر بین کندانسور و اواپراتور نصب میشود. به دلیل قطر بسیار کم و ساختار خاص، گرفتگی لوله مویی کولر گازی میتواند باعث اختلال در عملکرد کل سیستم شود و یکی از دلایل رایج کاهش سرمای کولر گازی و افت محسوس راندمان دستگاه به شمار میرود؛ به همین دلیل بررسی وضعیت لوله مویی کولر گازی در سرویسهای دورهای و تعمیرات تخصصی اهمیت بالایی دارد.
ایرادات مرتبط به لوله مویی اسپیلت
در صورت بروز گرفتگی لوله مویی کولر گازی، علائم مشخصی در عملکرد دستگاه مشاهده میشود که مهمترین آنها شامل کم شدن سرمای فضا، بالا رفتن آمپر کمپرسور، انجماد لوله کندانسور، قطع شدن فیوز، ایجاد صداهای غیرعادی کمپرسور و خاموش و روشن شدن مداوم کمپرسور است. بروز این نشانهها معمولاً در زمان تعمیر کولر گازی و عیبیابی تخصصی سیستم سرمایشی بهعنوان هشدار جدی برای بررسی مسیر مبرد و سلامت لوله مویی کولر گازی در نظر گرفته میشود، زیرا ادامه کار دستگاه در این شرایط میتواند منجر به افزایش فشار کاری، آسیب دیدن کمپرسور و بالا رفتن هزینههای تعمیرات شود.
لوله مویی کولر گازی یکی از قطعات حیاتی در چرخه تبرید است که نقش یک شیر فشار شکن را ایفا میکند. این لوله به دلایل زیر در سیستم سرمایش کولر گازی اهمیت ویژهای دارد:
-
کاهش فشار مبرد
-
کنترل جریان مبرد
-
آمادهسازی مبرد برای ورود به اواپراتور
هرگونه اختلال یا انسداد در لوله مویی کولر گازی میتواند باعث کاهش سرمایش دستگاه، افت کارایی سیستم تبرید و افزایش فشار کمپرسور شود. این امر میتواند به مشکلات جدی در عملکرد کولر گازی منجر گردد. در دوره آموزش تعمیرات کولرگازی با تمام این موادر عملا آشنا میشوید.
نشانههای گرفتگی لوله مویی کولر گازی
گرفتگی لوله مویی کولر گازی باعث اختلال در جریان گاز مبرد شده و میتواند عملکرد سرمایشی کولر را به شدت تحت تاثیر قرار دهد. این مشکل معمولاً با علائم زیر خود را نشان میدهد:
-
روشن بودن کولر و عدم تولید باد خنک
با گرفتگی لوله مویی، گاز مبرد به اندازه کافی به اواپراتور وارد نمیشود، که در نتیجه باعث خروج باد گرم یا نیمهگرم از پنل داخلی کولر میشود. حتی انسداد جزئی لوله مویی نیز میتواند باعث کاهش قابل توجه سرمایش کولر گازی شود. -
کارکردن بدون وقفه کمپرسور
در شرایط عادی، کمپرسور پس از رسیدن به دمای مطلوب باید متوقف شود. اما با انسداد لوله مویی، کمپرسور برای تولید سرمای بیشتر مجبور است به طور مداوم کار کند. این امر باعث ایجاد فشار اضافی بر روی کمپرسور و تولید صدای غیرعادی از آن میشود. -
تشکیل یخ یا برفک روی کندانسور
انسداد لوله مویی باعث اختلال در جریان مبرد شده و گاز مبرد در خروجی کمپرسور حبس میشود. این امر باعث یخ زدگی یا عرق کردن لولهها در سمت کندانسور میشود که نشاندهنده گردش نامناسب مبرد است. -
بالارفتن آمپر مصرفی کمپرسور
به دلیل افزایش فشار در مدار و اختلال در تعادل دما، فشار بیشتری به کمپرسور وارد میشود. این موضوع باعث افزایش آمپر مصرفی کمپرسور و در نهایت افزایش مصرف برق میگردد. این فشار اضافی ممکن است به موتور کمپرسور آسیب بزند. -
افزایش محسوس مبلغ برق
کارکرد مداوم کمپرسور باعث کاهش بازدهی کولر گازی و در نتیجه افزایش مصرف انرژی میشود. بنابراین، اگر قبض برق شما به طور ناگهانی افزایش پیدا کرد، باید به انسداد لوله مویی کولر گازی شک کنید. -
شنیدن صدای غیرعادی از پنل دستگاه
گرفتگی لوله مویی موجب میشود که گاز مبرد به صورت ناپیوسته و فشرده حرکت کند. این اختلال معمولاً با صدای غیرعادی یا ضرباتی نامنظم از پنل دستگاه همراه است، که نشاندهنده وجود مشکلی در سیستم تبرید است.
علت انسداد لوله مویی کولر گازی
گرفتگی لوله مویی کولر گازی میتواند به دلایل مختلفی اتفاق بیفتد. برخی از شایعترین دلایل این مشکل عبارتند از:
-
ورود ذرات خارجی یا گرد و غبار به داخل لوله
یکی از علتهای رایج انسداد لوله مویی کولر گازی، ورود ذرات خارجی یا گرد و غبار به داخل لوله است که باعث اختلال در جریان گاز مبرد میشود. -
باقی ماندن مواد آلوده یا روغن در مسیر گاز مبرد
در صورت باقی ماندن مواد آلوده یا روغن در مسیر گاز مبرد، ممکن است لوله مویی دچار گرفتگی شود و عملکرد کولر گازی کاهش یابد. -
انجامد و یخ زدن لوله با افزایش رطوبت دستگاه
با افزایش رطوبت دستگاه، ممکن است لوله مویی دچار یخ زدگی شده و در نتیجه جریان مبرد مختل شود. -
خوردگی و فرسودگی به دلیل استفاده طولانی مدت
استفاده طولانی مدت از کولر گازی میتواند باعث خوردگی و فرسودگی لوله مویی شود که در نهایت منجر به انسداد آن خواهد شد. -
عدم سرویس دورهای و نگهداری نامناسب
عدم انجام سرویس دورهای و نگهداری مناسب کولر گازی یکی دیگر از دلایل اصلی انسداد لوله مویی است که باعث کاهش عملکرد سیستم تبرید میشود.
نحوه تشخیص گرفتگی لوله مویی کولر گازی
مشاهده علائم گرفتگی لوله مویی کولر گازی ممکن است کافی نباشد، زیرا این علائم میتوانند به مشکلات دیگر قطعات نیز مربوط باشند. برای تشخیص دقیق اختلال در این قطعه، بهتر است اقدامات زیر را انجام دهید:
-
بررسی سرمایش کولر گازی
کولر را روشن کرده و دمای تنظیم شده را از پنل نمایشگر روی کنترل یا بدنه کولر مورد بررسی قرار دهید. اگر کولر روشن است و دمای استاندارد را نشان میدهد اما سرمای کافی تولید نمیکند، احتمال گرفتگی لوله مویی وجود دارد. -
بررسی کمپرسور و صدای آن
عملکرد کمپرسور میتواند تحت تأثیر گرفتگی لوله مویی قرار بگیرد. برای بررسی این موضوع، به صدای کمپرسور گوش دهید. کمپرسور معمولاً در پنل خارجی کولر قرار دارد و برای بررسی صدای آن باید نزدیک به پنل بایستید. اگر کمپرسور به صورت مداوم کار کند و صدای غیرعادی تولید نماید، احتمال گرفتگی لوله مویی وجود دارد. -
لمس لوله مویی
برای بررسی لوله مویی باید پنل خارجی کولر گازی را باز کنید و محل لوله مویی را پیدا کنید. این لوله معمولاً یک لوله مسی باریک است که بین کمپرسور و اواپراتور نصب میشود. اگر لوله سالم باشد، پس از لمس آن باید احساس خنکی کنید. اما اگر پس از لمس لوله متوجه یخ زدگی یا دمای غیرطبیعی شدید، احتمال انسداد لوله مویی وجود دارد. -
اندازهگیری فشار سیستم با گیج فشار
برای بررسی عملکرد سیستم تبریدی کولر گازی، فشار مبرد را در دو نقطه کلیدی اندازهگیری کنید. اولین نقطه، سمت مکش است، جایی که گاز مبرد از اواپراتور وارد کمپرسور میشود. دومین نقطه، سمت دهش است، جایی که گاز مبرد از کمپرسور خارج شده و به کندانسور وارد میشود. این دو نقطه باید با استفاده از گیج فشار اندازهگیری شوند. اگر فشار در سمت مکش کاهش یافته باشد، گرفتگی لوله مویی در این نقطه وجود دارد. همچنین، اگر فشار در سمت دهش نرمال نباشد یا بالا برود، ممکن است به دلیل گرفتگی لوله مویی در ورودی کندانسور باشد.
روش رفع انسداد لوله مویی کولر گازی
پس از تشخیص گرفتگی لوله مویی کولر گازی، میتوانید برای رفع انسداد آن از مراحل زیر استفاده کنید:
-
شناسایی و دسترسی به لوله مویی
لوله مویی معمولاً در نزدیکی خروجی کندانسور یا رادیاتور بیرونی قرار دارد. این لوله به ورودی اواپراتور در پنل داخلی کولر گازی وصل میشود. برای دسترسی به این لوله، ابتدا برق دستگاه را قطع کرده و سپس پوشش یونیت خارجی را باز کنید. محل اتصال لولههای کندانسور را بررسی کنید. لوله مویی معمولاً یک لوله مسی باریک است که از فیلتر درایر خارج میشود. -
جداسازی لوله مویی برای شستشو
برای جدا کردن لوله مویی از فیلتر درایر، از آچار مخصوص لولهکشی استفاده کنید. در صورت اتصال لوله مویی با لحیم، باید از شعله برای بازکردن آن استفاده کنید. هشدار: اگر تخصص کافی برای انجام این کار ندارید، بهتر است از تعمیرکار ماهر کولر گازی کمک بگیرید. -
شستشوی لوله مویی
برای شستشوی لوله مویی از محلول نیتروژن خشک فشرده، کپسول گاز و شلنگ مخصوص استفاده کنید. همچنین میتوانید از مایع شستشوی سیستم تبرید مانند FLUSH OIL برای این منظور بهره ببرید. یک سر لوله را به منبع فشار متصل کرده و سر دیگر لوله را آزاد بگذارید تا آلودگیها خارج شوند. سپس با تزریق نیتروژن خشک یا مایع شستشوی سیستم، آلودگیهای چسبیده به دیواره لوله خارج خواهند شد. این فرآیند را چندین بار انجام دهید تا مطمئن شوید لوله کاملاً تمیز شده و گرفتگی لوله مویی رفع شده است. -
نصب مجدد لوله مویی
پس از اطمینان از تمیزی لوله، آن را دوباره در مسیر مدار تبریدی کولر گازی نصب کنید. در صورت استفاده از لحیم برای اتصالات قبلی، از سیم لحیم و شعله استاندارد کمک بگیرید. در غیر این صورت از آچار و پیچهای مناسب برای اتصال استفاده کنید. اطمینان حاصل کنید که اتصالها محکم باشند و هیچ نشتی در سیستم رخ ندهد. -
وکیوم و شارژ مجدد گاز مبرد
برای تخلیه هوای اضافی از سیستم، باید وکیوم کنید. این مرحله را به مدت حداقل ۲۰ دقیقه انجام دهید. برای این کار، گیج فشار را به سیستم تبرید وصل کرده و شیلنگ زرد را به پمپ وکیوم و شیلنگ آبی را به شیر سرویس سمت مکش متصل نمایید. سپس پمپ را روشن کنید تا رطوبت سیستم خارج شود. فشار باید روی ۵۰۰ میکرون یا پایینتر قرار بگیرد. پس از این مرحله، پمپ را خاموش کرده و شیرهای گیج را ببندید تا خلا در سیستم حفظ شود. اگر پس از ۵ تا ۱۰ دقیقه، عقربههای گیج بالا نرفتند، سیستم نشتی ندارد و وکیومگیری به درستی انجام شده است. حالا سیستم آماده برای شارژ گاز مبرد است.
نکات مهم پیشگیری از انسداد لوله مویی کولر گازی
برای جلوگیری از گرفتگی لوله مویی کولر گازی، رعایت نکات زیر میتواند کمک زیادی کند:
-
استفاده از فیلتر هوای تمیز و تعویض منظم آن
تعویض فیلتر هوا به طور منظم از ورود ذرات آلوده به سیستم جلوگیری کرده و به کاهش احتمال گرفتگی لوله مویی کمک میکند. -
سرویس دورهای و منظم سیستم سرمایشی توسط تکنسین مجرب
انجام سرویس دورهای توسط یک تکنسین مجرب باعث تشخیص زودهنگام مشکلات و جلوگیری از انسداد لوله مویی خواهد شد. -
اطمینان از تمیزی کویلهای اواپراتور و کندانسور
تمیز بودن کویلهای اواپراتور و کندانسور موجب عملکرد بهینه سیستم و جلوگیری از مسدود شدن لوله مویی میشود. -
استفاده از گاز مبرد مناسب و شارژ دقیق طبق استاندارد سازنده
گاز مبرد مناسب و شارژ دقیق گاز طبق استانداردهای سازنده به حفظ تعادل فشار و جلوگیری از گرفتگی لوله مویی کمک میکند. -
بررسی و جلوگیری از ورود رطوبت و آلودگی به داخل مدار تبرید
ورود رطوبت و آلودگیها به داخل سیستم تبرید میتواند باعث مسدود شدن لوله مویی شود. استفاده از درایر برای حذف رطوبت بسیار مؤثر است. -
استفاده از درایر (خشککن) مناسب در مدار تبرید
درایر مناسب میتواند رطوبت و آلودگیها را از سیستم تبرید حذف کرده و از گرفتگی لوله مویی جلوگیری کند. -
جلوگیری از ورود ذرات خارجی هنگام نصب یا تعمیرات
در هنگام نصب یا تعمیرات کولر گازی، باید دقت کنید که هیچ ذره خارجی به داخل سیستم وارد نشود تا از انسداد لوله مویی جلوگیری گردد. -
انجام وکیوم کامل پیش از شارژ گاز
قبل از شارژ گاز مبرد، انجام وکیوم کامل از سیستم بسیار مهم است تا هوا و رطوبت از مدار تبرید خارج شوند. -
بررسی سلامت کمپرسور و اطمینان از عدم تولید براده یا آلودگی داخلی
کمپرسور سالم و عدم تولید براده یا آلودگی داخلی به حفظ عملکرد صحیح سیستم و جلوگیری از انسداد لوله مویی کمک میکند. -
استفاده از لوله مسی با کیفیت و بدون رسوب یا زنگزدگی
استفاده از لوله مسی با کیفیت و بدون رسوب یا زنگزدگی موجب میشود که گاز مبرد به راحتی حرکت کند و از گرفتگی لوله مویی جلوگیری شود.
سوالات متداول درباره گرفتگی لوله مویی کولر گازی
🔹 نشانههای گرفتگی لوله مویی کولر گازی چیست؟
گرفتگی لوله مویی در کولر گازی میتواند باعث کاهش سرمایش دستگاه، یخزدگی بخشی از لولهها یا اواپراتور، کارکرد طولانیمدت کمپرسور و افزایش مصرف برق شود. این علائم از نشانههای رایج گرفتگی لوله مویی هستند.
🔹 چه عواملی باعث گرفتگی لوله مویی کولر گازی میشوند؟
عوامل مختلفی همچون وجود ذرات ناخالصی در مبرد، رطوبت داخل سیستم، و ورود روغن و گرد و غبار به مدار سرمایش میتواند باعث گرفتگی لوله مویی شود. این موارد موجب اختلال در جریان مبرد و کاهش عملکرد کولر گازی میشوند.
🔹 اگر گرفتگی لوله مویی برطرف نشود، چه آسیبی به کولر گازی وارد میشود؟
اگر گرفتگی لوله مویی برطرف نشود، دستگاه به فشار بیش از حد بر روی کمپرسور وارد میکند، که میتواند منجر به سوختن موتور و در نهایت خرابی کامل سیستم کولر گازی شود.
🔹 چطور بفهمیم گرفتگی لوله مویی خفیف است یا کامل؟
در گرفتگی خفیف، کولر گازی هنوز توانایی تولید سرمایش را دارد، اما قدرت سرمایش کاهش مییابد. در گرفتگی کامل، مبرد قادر به عبور از لوله مویی نیست و سرمایش به طور کامل قطع میشود.
🔹 آیا تعویض لوله مویی بهتر است یا شستشو و رفع گرفتگی؟
بسته به شدت گرفتگی لوله مویی، تصمیمگیری میشود. در صورت گرفتگی شدید، معمولاً تعویض لوله مویی بهصرفهتر و مطمئنتر از شستشو و رفع گرفتگی خواهد بود.
🔹 گرفتگی لوله مویی کولر گازی چگونه تشخیص داده میشود؟
برای تشخیص گرفتگی لوله مویی، میتوان فشار ورودی و خروجی گاز را بررسی کرده، تفاوت دمای لولهها را مشاهده کرده و از مانومتر برای اندازهگیری فشار استفاده کرد.
🔹 چگونه میتوان از گرفتگی لوله مویی پیشگیری کرد؟
برای پیشگیری از گرفتگی لوله مویی، باید سرویس دورهای کولر گازی انجام شود، وکیوم صحیح هنگام شارژ گاز صورت گیرد و از مبرد استاندارد استفاده شود. این اقدامات باعث بهبود عملکرد سیستم تبرید و جلوگیری از انسداد لوله مویی میشود.
