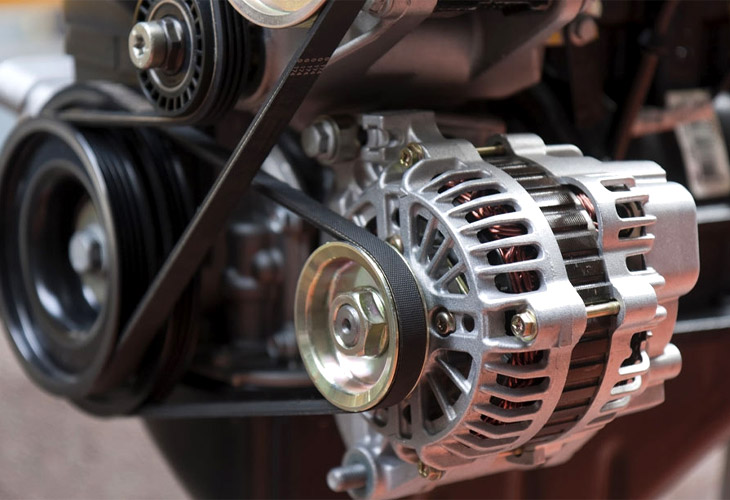

آشنایی با دینام خودرو؛ از تولید برق تا شارژ باتری ماشین

اجزای دینام خودرو یا قطعات دینام ماشین به‌گونه‌ای طراحی شده‌اند که بتوانند برق کافی برای سیستم برق خودرو و شارژ باتری را تأمین کنند. هرچند سیستم شارژ خودرو از بخش‌های مختلفی تشکیل می‌شود، اما مهم‌ترین و اصلی‌ترین اجزای دینام خودرو عبارت‌اند از: روتور و استاتور، تنظیم‌کننده ولتاژ، یکسوساز دیود و فن خنک‌کننده.

روتور و استاتور دینام

🔧 روتور و استاتور؛ قلب تولید برق در دینام خودرو
روتور و استاتور، بخش‌های اصلی تولیدکننده جریان برق در دینام خودرو هستند. روتور یک قطعه استوانه‌ای متحرک است که داخل استاتور می‌چرخد؛ استاتور هم از مجموعه‌ای ثابت از سیم‌پیچ‌های مسی رسانا تشکیل شده است. هنگام چرخش روتور درون استاتور و ایجاد میدان مغناطیسی، جریان برق متناوب (AC) در سیم‌پیچ‌ها القا می‌شود. این فرآیند اساس کار تولید برق در دینام ماشین است و انرژی مکانیکی موتور را به انرژی الکتریکی تبدیل می‌کند.

تنظیم کننده ولتاژ دینام (رگلاتور)

⚙️ رگلاتور دینام؛ کنترل‌کننده ولتاژ و محافظ باتری
تنظیم‌کننده ولتاژ یا رگلاتور دینام خودرو وظیفه کنترل سطح ولتاژ خروجی دینام را بر عهده دارد تا ولتاژ شارژ باتری ماشین در محدوده استاندارد باقی بماند. این قطعه با پایش مداوم میزان ولتاژ تولیدی، اجازه نمی‌دهد ولتاژ خروجی بیش از حد بالا یا پایین شود؛ در نتیجه از آسیب دیدن باتری و قطعات برقی خودرو جلوگیری کرده و توان مناسب را به سیستم برق خودرو می‌رساند.

یکسو کننده دیود (پل دیود)

🔌 دیود دینام؛ تبدیل برق AC به DC برای شارژ باتری
خروجی اولیه دینام به صورت جریان متناوب (AC) است، اما باتری خودرو برای شارژ شدن به جریان مستقیم (DC) نیاز دارد. اینجاست که یکسوکننده دیود یا پل دیود دینام وارد عمل می‌شود. پل دیود، ولتاژ و جریان خروجی دینام را یکسو کرده و آن را به شکلی تبدیل می‌کند که باتری و سیستم برق خودرو بتوانند از آن استفاده کنند. خرابی دیودها یکی از دلایل رایج کم‌شارژ شدن یا شارژ بیش از حد باتری است.

فن خنک کننده دینام

🌀 فن دینام؛ خنک‌کاری و افزایش عمر دینام خودرو
دینام هنگام کار، به‌خصوص در دورهای بالا، گرمای زیادی تولید می‌کند. برای جلوگیری از داغ شدن بیش از حد، از فن خنک‌کننده دینام استفاده می‌شود. بدنه آلومینیومی دینام و شیارها و دریچه‌های آن به دفع بهتر حرارت کمک می‌کنند، اما علاوه بر آن، یک فن چرخشی نیز روی محور دینام قرار دارد. در مدل‌های جدید دینام خودرو معمولاً فن خنک‌کننده به صورت داخلی طراحی شده، در حالی که در مدل‌های قدیمی‌تر، تیغه‌های فن به صورت خارجی قابل مشاهده‌اند. خنک‌کاری مناسب، تأثیر مستقیم بر طول عمر دینام و عملکرد پایدار سیستم شارژ خودرو دارد.

طرز کار دینام خودرو چگونه است؟

⚡ دینام خودرو چه کار می‌کند و چگونه کار می‌کند؟
دینام خودرو (آلترناتور) وظیفه تأمین بخش عمده برق خودرو و شارژ باتری ماشین را بر عهده دارد. وقتی موتور روشن می‌شود، تسمه دینام نیروی مکانیکی موتور را به پولی دینام منتقل می‌کند و با چرخش روتور در داخل استاتور، یک میدان مغناطیسی ایجاد می‌شود. این میدان روی سیم‌پیچ‌های مسی استاتور القا شده و جریان برق متناوب (AC) تولید می‌شود. در مرحله بعد، این برق توسط پل دیود (یکسوکننده دیود) به جریان مستقیم (DC) تبدیل شده و از طریق تنظیم‌کننده ولتاژ (رگلاتور دینام) در محدوده استاندارد نگه داشته می‌شود تا هم باتری خودرو به‌طور صحیح شارژ شود و هم برق پایدار برای مصرف‌کننده‌هایی مانند چراغ‌ها، ECU، سیستم صوتی، کولر و سایر اجزای برقی تأمین گردد. به زبان ساده، دینام انرژی مکانیکی موتور را به انرژی الکتریکی تبدیل می‌کند تا همزمان هم باتری شارژ شود و هم سیستم برق خودرو بدون افت ولتاژ کار کند.

چگونه دینام خودرو برق تولید می‌کند؟

⚙️ شروع فرآیند از موتور و تسمه دینام
فرآیند تولید برق توسط دینام خودرو از خود موتور آغاز می‌شود. در اکثر خودروهای مدرن، دینام به‌وسیله میل‌لنگ موتور و از طریق تسمه مارپیچ (تسمه دینام / Serpentine Belt) به حرکت در می‌آید؛ در خودروهای قدیمی‌تر ممکن است یک پولی جداگانه از میل‌لنگ به دینام متصل باشد. با چرخش میل‌لنگ، تسمه دینام حرکت کرده و این انرژی مکانیکی باعث چرخیدن روتور دینام با سرعت بالا در داخل استاتور می‌شود.

🔋 تبدیل انرژی مکانیکی به برق در روتور و استاتور
هنگام چرخش روتور، آهن‌رباهای اطراف آن به‌صورت حساب‌شده در مقابل سیم‌پیچ‌های مسی استاتور حرکت می‌کنند و این حرکت نسبی بین میدان مغناطیسی و سیم‌پیچ‌ها باعث القای جریان برق متناوب (AC) می‌شود. این برق تولیدشده سپس به تنظیم‌کننده ولتاژ (رگلاتور دینام) و یکسوکننده دیود (پل دیود) می‌رسد تا به جریان مستقیم (DC) قابل استفاده برای شارژ باتری خودرو و تغذیه سیستم برق خودرو تبدیل شود. در این مرحله، رگلاتور میزان ولتاژ خروجی را کنترل کرده و برق تولیدی دینام را به‌صورت پایدار و ایمن بین باتری و سایر مصرف‌کننده‌های برقی خودرو توزیع می‌کند.

دینام چگونه باتری خودرو را شارژ می‌کند؟

🔋 تبدیل برق دینام به فرم قابل استفاده برای باتری
باتری خودرو فقط با جریان مستقیم (DC) کار می‌کند، در حالی که دینام به‌طور طبیعی جریان متناوب (AC) تولید می‌کند. در جریان متناوب، جهت حرکت الکترون‌ها مرتباً عوض می‌شود، اما باتری برای شارژ شدن صحیح به یک جریان یک‌طرفه و پایدار نیاز دارد. به همین دلیل، برق تولیدی دینام قبل از ورود به باتری باید به جریان مستقیم DC تبدیل شود.

🔌 نقش پل دیود (یکسوکننده) و رگلاتور ولتاژ در شارژ باتری
پس از تولید برق در دینام، این انرژی الکتریکی ابتدا وارد یکسوکننده دیود (پل دیود دینام) می‌شود. پل دیود، جریان متناوب سه‌فاز خروجی دینام را به جریان مستقیم یک‌طرفه تبدیل می‌کند؛ جریانی که باتری و سیستم برق خودرو می‌توانند از آن استفاده کنند. بعد از این مرحله، نوبت به تنظیم‌کننده ولتاژ (رگلاتور دینام) می‌رسد. رگلاتور ولتاژ، میزان ولتاژ ارسال‌شده به باتری را در محدوده استاندارد (معمولاً حدود ۱۳٫۸ تا ۱۴٫۴ ولت) نگه می‌دارد تا از شارژ ناقص باتری یا شارژ بیش از حد و آسیب به باتری جلوگیری شود. به این ترتیب، هنگام روشن بودن موتور، دینام هم‌زمان باتری را شارژ می‌کند و برق مورد نیاز مصرف‌کننده‌های برقی خودرو (چراغ‌ها، کولر، ECU، سیستم صوتی و…) را تأمین می‌کند.

⚡ نقش دینام در خودروهای احتراق داخلی و مدت عمر آن
تقریباً تمام خودروهای دارای موتور احتراق داخلی (به جز بعضی مدل‌های هیبریدی) مجهز به دینام هستند. زمانی که موتور در حال کار است، دینام مرتباً باتری را شارژ کرده و از خالی شدن باتری ماشین جلوگیری می‌کند. دینام یک قطعه تقریباً بدون نیاز به نگهداری است و در بسیاری از خودروها می‌تواند حدود ۱۰ تا ۱۵ سال بدون تعمیر جدی کار کند. در صورت خرابی دینام، خودرو فقط برای مدت کوتاهی با شارژ باقی‌مانده باتری روشن می‌ماند و به محض خالی شدن باتری، موتور خاموش می‌شود. در چنین شرایطی معمولاً نیاز به تعویض دینام وجود دارد که استفاده از دینام اصلی (OEM) هزینه بیشتری دارد، اما می‌توان از دینام‌های افترمارکت یا تعمیر و بازسازی دینام نیز به‌عنوان گزینه‌های جایگزین استفاده کرد.

🛠 نکته کاربردی
اگر با روشن شدن چراغ باتری روی آمپر، کم‌نور شدن چراغ‌ها، یا خالی شدن مکرر باتری روبه‌رو هستید، این‌ها می‌توانند از علائم خرابی دینام خودرو باشند و بهتر است قبل از خاموش شدن خودرو در مسیر، وضعیت دینام و سیستم شارژ را توسط یک تعمیرکار بررسی کنید.

علائم خرابی دینام ماشین

علائم خرابی دینام ماشین معمولاً از طریق چراغ هشدار باتری، کم‌نور شدن چراغ‌ها و صداهای غیرعادی از ناحیه دینام خود را نشان می‌دهند. شناخت نشانه‌های دینام خراب کمک می‌کند قبل از خاموش شدن ناگهانی خودرو و خالی شدن کامل باتری، برای عیب‌یابی سیستم شارژ خودرو اقدام کنید.

روشن ماندن چراغ هشدار باتری یا سیستم شارژ

🔴 چراغ هشدار باتری (یا چراغ سیستم شارژ با نماد “CHARGE”) یکی از مهم‌ترین علائم خرابی دینام یا مشکل در سیستم شارژ خودرو است. به‌طور طبیعی این چراغ هنگام باز کردن سوئیچ (قبل از استارت) روشن می‌شود و پس از روشن شدن موتور باید خاموش شود.
اگر این چراغ هنگام رانندگی روشن بماند یا گاهی چشمک بزند، یعنی سیستم شارژ خودرو دچار مشکل است. این خطا لزوماً فقط به دینام خراب اشاره نمی‌کند، اما چون خرابی دینام شایع است، معمولاً اولین قطعه‌ای است که توسط مکانیک با دستگاه تست دینام و باتری بررسی می‌شود.

 کم‌نور شدن چراغ‌ها و ناپایداری برق خودرو

💡اگر چراغ‌های جلو با خاموش بودن موتور کم‌نور هستند و وقتی موتور را روشن می‌کنید، نورشان بیشتر می‌شود، احتمال وجود مشکل در سیستم شارژ یا دینام خودرو وجود دارد. این وضعیت می‌تواند ناشی از موارد زیر هم باشد:

• دینام ضعیف یا در حال خراب شدن

• باتری معیوب یا نیمه‌عمر

• اتصالات شل یا سولفاته در پایانه‌های باتری

• تسمه دینام (کمربند سرپانتین) شل یا سائیده شده

در چنین شرایطی، بهتر است سیستم برق، باتری، دینام و تسمه دینام به‌صورت کامل بررسی شوند تا منبع اصلی مشکل مشخص شود.

صدای ناله، سوت یا وزوز از ناحیه دینام

🔊 شنیدن صدای ناله، وزوز یا سوت مداوم از سمت دینام یا جلوی موتور یکی دیگر از نشانه‌های رایج مشکل در دینام است. این صدا اغلب به خاطر:

• خرابی بلبرینگ‌های دینام

• خرابی پولی دینام یا پولی هرزگرد

• در برخی خودروها (مثل بعضی مدل‌های جیپ و کرایسلر)، خرابی پولی هرزگرد/کلاچ‌دار دینام

ایجاد می‌شود. این صداها معمولاً با بالا رفتن دور موتور شدیدتر می‌شوند. بی‌توجهی به این علائم می‌تواند در نهایت منجر به گیرپاژ کردن دینام، پاره شدن تسمه دینام و از کار افتادن ناگهانی سیستم شارژ شود.

🛠 هر زمان با روشن شدن چراغ باتری، کم‌نور شدن چراغ‌ها، مشکلات استارت، یا صدای غیرعادی در ناحیه دینام روبه‌رو شدید، این‌ها می‌تواند از مهم‌ترین علائم خرابی دینام ماشین باشد. در این حالت، حتماً قبل از سفرهای طولانی به یک برق‌کار یا تعمیرکار متخصص مراجعه کنید تا با تست دینام و باتری از بروز مشکلات جدی‌تر جلوگیری شود.

روشن شدن چراغ هشدار باتری و سیستم شارژ

🔴 روشن ماندن چراغ باتری یا چراغ دینام یکی از اولین و مهم‌ترین علائم مشکل در سیستم شارژ خودرو است. به‌طور طبیعی، این چراغ هنگام باز کردن سوئیچ و قبل از استارت موتور روشن می‌شود، اما بلافاصله بعد از روشن شدن موتور باید خاموش شود. اگر هنگام رانندگی چراغ باتری یا چراغ هشدار شارژ روشن بماند یا گاهی چشمک بزند، یعنی در سیستم شارژ اشکالی وجود دارد. این هشدار لزوماً به‌طور مستقیم به خرابی دینام اشاره نمی‌کند، اما از آن‌جا که خرابی دینام بسیار شایع است، باید حتماً دینام، باتری و اتصالات برقی توسط یک تعمیرکار یا برق‌کار خودرو بررسی و با دستگاه تست شوند.

سیستم شارژ ضعیف و کم‌نور شدن چراغ‌ها

💡 کم‌نور شدن چراغ‌های جلو هنگام خاموش بودن موتور و پرنور شدن آن‌ها بعد از روشن شدن موتور، یکی از مهم‌ترین نشانه‌های سیستم شارژ ضعیف در خودرو است. در این حالت، برق مورد نیاز چراغ‌ها بیشتر از باتری تأمین می‌شود و با روشن شدن موتور، دینام با تولید برق بیشتر، شدت نور چراغ‌ها را بالا می‌برد. این مشکل می‌تواند نشانه‌ی دینام ضعیف یا در حال خراب شدن باشد، اما همیشه تقصیر دینام نیست؛ گاهی خرابی باتری، اتصال ضعیف یا سولفاته شدن سر باتری، یا شل بودن تسمه دینام (کمربند سرپانتین) نیز می‌تواند باعث بروز این وضعیت شود. بنابراین در صورت مشاهده این علامت، باید کل سیستم شارژ، باتری، اتصالات و تسمه دینام به‌طور کامل بررسی شوند.

صدای ناله یا وزوز دینام خودرو

🔊 صدای ناله، سوت یا وزوز از دینام ماشین یکی از رایج‌ترین علائم خرابی دینام خودرو است. این صدا معمولاً هنگام روشن بودن موتور و به‌ویژه در دورهای بالاتر شنیده می‌شود. در بسیاری از خودروها، این صدای آزاردهنده به دلیل خرابی یاتاقان دینام (بلبرینگ دینام) به وجود می‌آید. همچنین در برخی از خودروهای جیپ و کرایسلر، خرابی پولی دینام یا پولی هرزگرد می‌تواند همین صدای ناله و وزوز را ایجاد کند. اگر چنین صدایی از قسمت جلوی موتور می‌شنوید، بهتر است هرچه سریع‌تر دینام و مجموعه تسمه و پولی‌ها توسط یک تعمیرکار بررسی شود تا از گیرپاژ دینام، پاره شدن تسمه و از کار افتادن سیستم شارژ خودرو جلوگیری شود.

آموزش تست دینام خودرو

🧪 برای تست دینام خودرو و اطمینان از سلامت سیستم شارژ و باتری ماشین معمولاً از دستگاه‌ مخصوص تستر باتری و سیستم شارژ (تست AVR) استفاده می‌شود. مکانیک با این دستگاه می‌تواند وضعیت ولتاژ شارژ دینام، عملکرد باتری و سلامت دیودهای دینام را به‌دقت بررسی کند. هزینه تست AVR معمولاً بالا نیست، اما اطلاعات بسیار دقیقی از وضعیت دینام، باتری و سیستم شارژ خودرو در اختیار شما قرار می‌دهد و مشخص می‌کند که آیا سیستم شارژ ضعیف است یا اصلاً کار نمی‌کند.

اگر در این تست مشخص شود که سیستم شارژ مشکل دارد، مرحله بعدی عیب‌یابی دقیق است تا معلوم شود مشکل از خود دینام است یا از بخش‌های دیگر سیستم. برخی از ایرادهای رایج در سیستم شارژ که می‌توانند علائمی شبیه خرابی دینام ایجاد کنند عبارت‌اند از: شل بودن تسمه دینام (کمربند محرک)، سیم‌کشی معیوب یا سوکت‌های شل، فیوز سوخته، سوئیچ احتراق (سوئیچ استارت) معیوب و موارد مشابه. به همین دلیل، همیشه قبل از تعویض دینام، بهتر است تست کامل دینام و باتری با دستگاه و بررسی سیم‌کشی و تسمه انجام شود.

📏 بررسی ولتاژ خروجی دینام با مولتی‌متر

یکی از ساده‌ترین روش‌ها برای تست دینام خودرو در خانه، استفاده از مولتی‌متر دیجیتال و اندازه‌گیری ولتاژ باتری است. اگر دستگاه تستر سیستم شارژ (تست AVR) در دسترس نباشد، می‌توانید با یک آزمایش ولتاژ ساده، تا حد خوبی بفهمید سیستم شارژ و دینام ماشین سالم است یا خیر.

1. اندازه‌گیری ولتاژ باتری با موتور خاموش
   ابتدا خودرو را خاموش کنید و مولتی‌متر را روی حالت DC ولتاژ (حدود ۲۰ ولت) قرار دهید. پراب‌ها را روی قطب مثبت و منفی باتری بگذارید. در حالت عادی، ولتاژ باتری سالم با موتور خاموش باید حدود ۱۲٫۲ تا ۱۲٫۶ ولت باشد.

2. اندازه‌گیری ولتاژ باتری با موتور روشن
   حالا موتور را روشن کنید. اگر دینام خودرو درست کار کند، ولتاژ باید نسبت به حالت خاموش افزایش پیدا کند و معمولاً در محدوده ۱۳٫۸ تا ۱۴٫۴ ولت قرار بگیرد. این یعنی دینام در حال شارژ کردن باتری است.

3. علامت وجود مشکل در سیستم شارژ
   اگر بعد از روشن شدن موتور، ولتاژ باتری افزایش پیدا نکند و تقریباً همان مقدار قبلی باقی بماند (مثلاً همچنان نزدیک ۱۲ ولت باشد)، یا حتی کاهش یابد، نشان می‌دهد که سیستم شارژ یا دینام خودرو دچار مشکل است و باید توسط یک برق‌کار خودرو به‌طور تخصصی‌تر بررسی شود.

این تست ساده با مولتی‌متر می‌تواند در کمترین زمان به شما کمک کند متوجه شوید دینام باتری را شارژ می‌کند یا نه و آیا نیاز به بررسی بیشتر و تست حرفه‌ای‌تر سیستم شارژ دارید.

جایگزینی دینام یا بازسازی دینام خودرو

🔁 تعویض دینام بهتر است یا بازسازی دینام ماشین؟
وقتی دینام خودرو خراب می‌شود و دیگر نمی‌تواند باتری را به‌درستی شارژ کند، معمولاً دو راه پیش رو دارید:

1. تعویض دینام با قطعه نو (اوریجینال یا OEM)

2. بازسازی دینام خراب (تعمیر و احیای دینام)

دینام‌های نو و اصل که از طرف نمایندگی یا فروشنده اصلی عرضه می‌شوند، معمولاً قیمت بالاتری دارند، اما از نظر کیفیت و دوام، مطمئن‌ترند. در مقابل، یک گزینه مقرون‌به‌صرفه‌تر، بازسازی دینام خودرو است. در این روش، مکانیک دینام را از روی موتور باز کرده و آن را به مغازه تخصصی بازسازی استارت و دینام می‌فرستد. در آن‌جا قطعات معیوب مثل ذغال دینام، بلبرینگ‌ها، دیودها و رگلاتور تعویض یا تعمیر می‌شوند و دینام دوباره مثل یک قطعه سالم قابل استفاده خواهد بود. پس از بازسازی، دینام دوباره روی خودرو نصب می‌شود. این روش معمولاً ارزان‌تر از تعویض کامل دینام تمام می‌شود، چون فقط هزینه باز و بست دینام + هزینه بازسازی را پرداخت می‌کنید.

🔧 بازسازی دینام در خانه
بازسازی دینام در خانه به صورت DIY (خودت انجام بده) کار ساده‌ای نیست؛ نیاز به دانش برق خودرو، ابزار مخصوص و زمان کافی دارد. به همین دلیل بیشتر رانندگان ترجیح می‌دهند این کار را به تعمیرکار متخصص دینام و استارت بسپارند، اما از نظر فنی «غیرممکن» هم نیست.

🪢 تعویض تسمه دینام هنگام تعویض یا بازسازی
یک نکته مهم این است که هر زمان دینام تعویض یا بازسازی می‌شود، بهتر است تسمه دینام (تسمه مارپیچ / کمربند سرپانتین) هم تعویض شود. هزینه تسمه نسبت به خود دینام پایین است، اما چون برای تعویض آن باید همان مسیر باز و بسته شود، اگر هم‌زمان با تعویض دینام انجام شود، در هزینه و اجرت تعمیرکار صرفه‌جویی خواهید کرد و خیالتان از بابت سیستم شارژ و تسمه دینام برای مدت طولانی‌تر راحت می‌شود.

چگونه ماندگاری دینام خودرو را افزایش دهیم؟

🛡️ افزایش عمر دینام خودرو تا حد زیادی به نحوه‌ی نگهداری موتور و محفظه موتور بستگی دارد. یکی از رایج‌ترین دلایل خرابی زودهنگام دینام ماشین، ورود آب و رطوبت یا مایعات نشتی به داخل دینام است. وقتی سینی زیر موتور یا محافظ زیرموتور آسیب‌دیده یا کلاً باز باشد، آب باران، گل‌ولای و رطوبت جاده راحت‌تر به دینام می‌رسد و باعث زنگ‌زدگی، سایش سریع‌تر بلبرینگ‌ها و خرابی قطعات داخلی دینام می‌شود. بنابراین اگر زیرپوش یا محافظ موتور شما آسیب دیده است، حتماً آن را تعویض یا تعمیر کنید تا محفظه موتور تمیز و خشک بماند.

💧 نشت مایع خنک‌کننده (ضدیخ) یا روغن موتور نیز می‌تواند به مرور زمان به دینام آسیب جدی وارد کند. نشتی از واترپمپ، شیلنگ‌ها، درب سوپاپ یا دیگر قطعات، اگر در نزدیکی دینام اتفاق بیفتد، باعث آلودگی و خرابی زغال‌ها، دیودها و بلبرینگ دینام می‌شود. به همین دلیل، بررسی و رفع نشتی روغن و آب رادیاتور یکی از مهم‌ترین اقدامات برای جلوگیری از خراب شدن زودرس دینام است.

🚿 اگر عادت دارید موتور خودرو را با شامپو یا کارواش فشار قوی بشویید، حتماً باید دینام را از پاشش مستقیم آب و مواد شوینده محافظت کنید. بهترین کار این است که قبل از شست‌وشو، روی دینام و اتصالات برقی اطراف آن را با نایلون یا کاور مناسب بپوشانید تا آب به داخل آن نفوذ نکند. رعایت همین نکات ساده می‌تواند به شکل چشمگیری طول عمر دینام خودرو را افزایش داده و شما را از هزینه‌های اضافی تعویض یا تعمیر دینام نجات دهد.
