معرفی انواع دستگاه دیاگ خودرو 1

خودرو

هر کمپانی خودروسازی موظف می باشد تا برای تمامی خودروهای توليدی خود دستگاه دياگ مربوط به آن را تهيه و در اختيار تمامی تعميرگاهها و مراكز سرويس خود قرار دهد، این دستگاه دیاگ همواره کاملترین و با قابلیت ترین دستگاه دیاگ برای خودروهای آن کمپانی می باشد. به عنوان مثال، دستگاه دیاگ کارخانه بی ام دبلیو فقط برای خودروهای بی ام دبلیو می باشد و نمی تواند خودروهای بنز را عيب يابی کند. از این رو مهمترین نکته در انتخاب دستگاه دیاگ در ابتدا تعین برند خودرو می باشد.

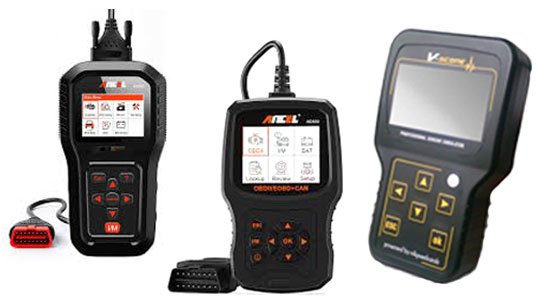

معرفی انواع دستگاه دیاگ خودرو 1
دسته‌بندی: خودرو

معرفی انواع دستگاه دیاگ خودرو 1

دستگاه عيب ياب با ارسال كدهاي مشخصی از ECU درخواست اطلاعات مي‌کند كه اين كدها براي هر درخواست متفاوت است. سپس ECU با بررسي كدهاي دريافت شده نوع درخواست دستگاه عيب ياب را تشخيص می دهد و اطلاعات مورد نظر را ارسال مي‌كند و بدین صورت تعميرکار را برای عيب يابی خودرو کمک می‌كند.

معرفی انواع دستگاه دیاگ

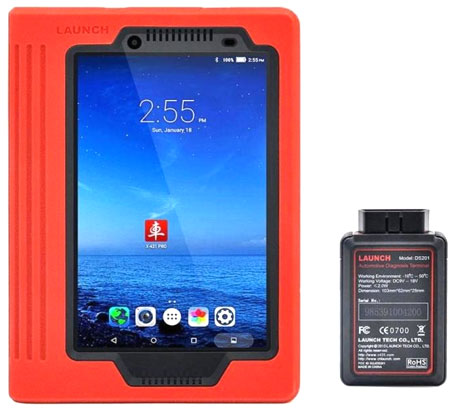

دستگاه عیب یاب تبلتی خودرو لانچ مدل X431- PRO

دستگاه دیاگ X431-PRO

توضیحات دستگاه دیاگ لانچ مدل X431- PRO

عیب یاب های لانچ دارای مدل های مختلفی هستند، اما آخرین مدل این شرکت دستگاه لانچ x431 pro ورژن 2017 میباشد. این دستگاه با پیکیج استثنایی 106 برنامه ای برای منطقه خاورمیانه ارائه شده است.

ویژگی های سخت افزاری لانچ پرو جدید X431 PRO NEW

  1. دیاگ لانچ پرو X431 PRO جدید با تبلت لنوو 8 اینچی ارائه شده است که نسبت به دیاگ های لانچ اندرویدی قدیمی تر با تبلت هواوی 7 اینچی عملکرد بسیار سریعتر و بهتری دارد.
  2. کانکتور OBD بلوتوثی عیب یاب X431 PRO NEW دارای برد بیشتر و همچنین سرعت بالا در اجرای برنامه ها میباشد.
  3. کانکتور های غیر OBD عیب یاب لانچ پرو جدید به دلیل ارائه با پکیج خاورمیانه دارای مطابقت بیشتری با خودروهای قدیمی انژکتوری موجود در بازار ایران دارند.
  4. کیفیت محافظ تبلت بسیار بالاتر بوده و نسبت به روغن و گرد و غبار مقاومت بیشتری دارد.

قابلیت های دستگاه دیاگ لانچ مدل X431- PRO

  • خواندن خط
  • پاک کردن خطا
  • خواندن پارامترها
  • تست عمگرها
  • ریست چراغ سرویس ها
  • تعریف قطعات
  • تعریف ریموت
  • تعریف کلید

ویژگی های مهم و خاص دیاگ لانچ پرو نیو

  • دارا بودن برنامه های پورشه (PORSCHE)، مازراتی (MASERATI)، فراری (FERRARI) و میباخ (MAYBACH)
  • ریست چراغ سرویس خودروهای پورشه
  • ریست چراغ سرویس خودروهای بنز
  • ریست چراغ سرویس خودروهای مازراتی
  • ریست چراغ سرویس خودروهای فراری
  • ریست چراغ سرویس خودروهای بی ام و
  • ریست انواع چراغ سرویس های برند های دیگر

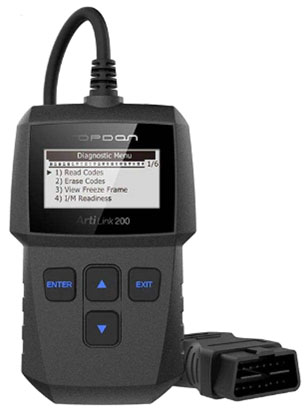

دستگاه دیاگ تاپ دان مدل آرتی 200

دستگاه دیاگ آرتی 200

توضیحات دستگاه دیاگ تاپ دان مدل آرتی 200

عیب یاب تمام حرفه ای تاپ دان 200 یکی از قدرتمندترین دستگاههای عیب یاب خودروهای انژکتوری است که در این سالها به شدت مورد تایید خودروسازان و تعمیرکاران حرفه ای خودروهای انژکتوری قرار گرفته است. این دستگاه عیب یاب تمامی خودروهای تولید شده انژکتوری در جهان را که بعد از سال 1996 تا 2019 میلادی تولید شده اند را پشتیبانی کرده و حتی بر روی خودروهای تولید داخل ایران که دارای تغییرات زیادی نسبت به استانداردهای جهانی هستند کاملا قابل استفاده بوده و به راحتی ای سی یو خودروی مورد نظر را جدا از نوع ساخت خودرو چه خارجی یا داخلی، شناسایی کرده و اقدام به رفع عیب و خاموش کردن چراغ چک خودرو می نماید. به زبان ساده تر، دیاگ تاپ دان آرت لینک 201 پس از شناسایی کامپیوتر خودرو، اقدام به تست ادوات برقی و الکترونیکی موتور خودرو نموده و در صورت عملکرد نامناسب قطعات برقی موتور خودرو، این اشکالات و خرابی ها را به کاربر دیاگ اعلام و سپس در صورت درخواست کاربر، اقدام به رفع عیوب موتور خودرو و همینطور پاکسازی کدهای خطای به وجود آمده کرده و کارایی و عملکرد ای سی یو و دیگر قطعات موتور خودرو را به حالت اولیه و پیشفرض کارخانه برمیگرداند. این دستگاه دیاگ دارای قابلیت به روز آوری برنامه عیب یابی خود را ندارد.

قابلیت های دستگاه دیاگ تاپ دان مدل آرتی 200

  • تست سنسور ها
  • تست کامل سنسور اکسیژن و ولتاژهای آن
  • شناسایی کدهای خطا
  • خاموش کردن چراغ چک خودرو
  • ایجاد توان مضاعف موتور
  • کاهش مصرف سوخت
  • تست اواپراتور
  • تست ضربه در سیلندرها
  • تایمینگ شمع ها
  • تست کیفیت شمع و وایرها
  • نمایش و ثبت اطلاعات خودرو
  • مقایسه عملکرد خودرو قبل و بعد عیاب یابی
  • تست دود

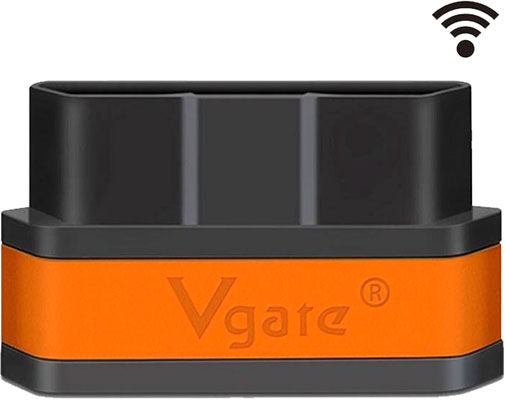

دستگاه عیب یاب وای فای خودرو مدل ICAR2

دستگاه دیاگ WIFI ICAR2

توضیحات دستگاه عیب یاب وای فای خودرو مدل ICAR2

ICar سخت‌افزار بسیار کوچک، سبک و کم‌مصرف، مورد نیاز برای خواندن و حذف اشکالات اکثر اتومبیل‌های ساخته‌ شده در 20 سال گذشته است. ICar نسخه بهبود و ارتقاء یافته ELM327 است. این دستگاه به‌طور کامل با تمام پروتکل‌ها و دستورات OBD2 سازگار است و عملکرد منحصر دارد. ICar 2 می‌تواند به‌ صورت دائم بر روی خودروی شما قرار بگیرد و نیازی به جداسازی آن از خودرو ندارید چراکه بعد از 15 دقیقه به‌صورت خودکار از مدار خارج و Standby می‌شود. این دستگاه دیاگ جیبی کمتر از 30mA در حالت Standby مصرف جریان دارد. ICar 2 از OBD2/EOBD استاندارد به‌صورت کامل پشتیبانی می‌کند. انواع ابزارهای بی سم (وایرلس) icar به‌راحتی با Smartphone یا pad ها متصل می‌شوند. آن‌ها به‌راحتی اطلاعات جاری موتور خودرو از قبیل دور موتور، سرعت موتور، زمان پاشش سوخت، مصرف سوخت، دمای موتور، مصرف سوخت را نمایش می‌دهد. Car 2 WiFi قابلیت کار کردن با کامپیوتر، لپ‌تاپ، تلفن همراه با سیستم‌عامل IOS و اندروید را دارد. تعداد زیادی از نرم‌افزارها می‌توانند با این دستگاه ارتباط برقرار کنند. همچنین نرم‌افزار تخصصی بنز و BMW مثل Carly می‌تواند با این دستگاه ارتباط برقرار کرده و خطاهای موجود در کلیه سیستم‌های خودرو را نمایش دهد. این دستگاه با امکانات منحصربه‌فرد خود با ابعاد 4 سانتی‌متر * 3 سانتی‌متر و وزنی در حدود 25 گرم می‌تواند به‌راحتی بدون استفاده از هیچ کابل رابطی به خودروی شما تا فاصله 15 متری متصل شود.

قابلیت های دستگاه عیب یاب ICAR 2 wifi

  • سایز کوچک
  • ساختار فشرده‌شده
  • امکان قرارگیری دائم روی خودرو
  • استفاده از پردازنده ARM سریع و امکان ارسال دستور تا 30 PID در هر ثانیه
  • ارتباط پایدار بی‌سیم وایفای
  • بدون نیاز به باطری
  • قطع ارتباط خودکار پس از 15 دقیقه
  • پشتیبانی از همه پروتکل‌های OBD2 تولید محصول ICAR با پردازنده ARM یک ابزار اسکن اتومبیل باکیفیت بالا جهت پشتیبانی از همه پروتکل‌های OBD-II به شرح زیر ایجاد کرده است: SAE J1850 PWM (41.6Kbaud) SAE J1850 VPW (10.4Kbaud) ISO9141-2 (5 baud init,10.4Kbaud) ISO14230-4 KWP (5 baud init,10.4 Kbaud) ISO14230-4 KWP (fast init,10.4 Kbaud)ISO15765-4 CAN (11bit ID,500 Kbaud) ISO15765-4 CAN (29bit ID,500 Kbaud) ISO15765-4 CAN (11bit ID,250 Kbaud) ISO15765-4 CAN (29bit ID,250 Kbaud) SAE J1939 CAN (29bit ID,250*Kbaud) USER1 CAN (11*bit ID,125*Kbaud) USER2 CAN (11*bit ID,50*kbaud)
  • دستگاه با استفاده از نرم افزار آسان دیاگ خودروهای ایرانی را نیز پشتیبانی می‏کند.

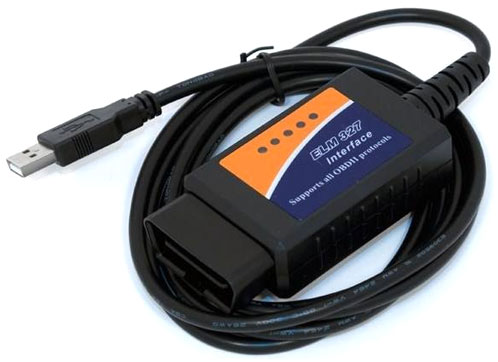

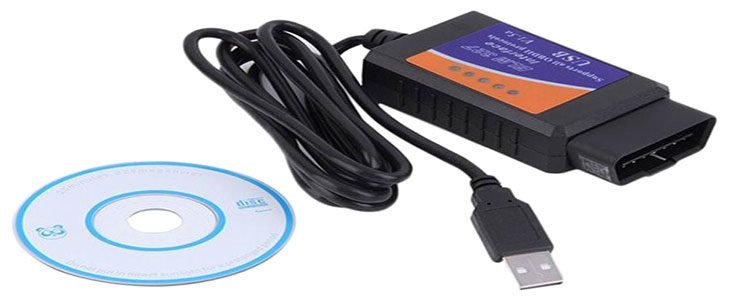

دستگاه عیب یاب USB خودرو مدل ELM327

دستگاه دیاگ USB ELM327

توضیحات دستگاه عیب یاب USB خودرو مدل ELM327

عیب یاب و دیباگر خودرو elm 327 obdii usb به شما امکان می دهد تمام اطلاعات حساس موتور را از ecu به کامپیوتر و نوت بوک منتقل و مورد برسی قرار داده و عیوب را رفع نمایید این دیاگ از طریق usb به کامپیوتر متصل و با استفاده از درگاه استاندارد obdii و ساپورت کلیه پروتکل های is0 9141, kwp200, sae j1850, can bus به کلیه خودرها متصل می شود. تکسام هیچ تضمینی نمی کند که این قطعه روی تمام خودروها کار کند. برای اینکه متوجه بشوید که آیا با ماشین شما سازگاری دارد یا خیر، میتوانید به برچسب زیر کاپوت ماشین نگاه کنید. اگر عبارت OBD II در آنجا ذکر شده بود میتوانید از این محصول برای ماشین مورد نظرتون استفاده کنید.

قابلیت های دستگاه عیب یاب USB خودرو مدل ELM327

  • مناسب برای لیفان 520، لیفان 620 (1.8)، لیفان 620 (1.6)، لیفان X60 AT، لیفان X60 MT، لیفان X50 MT، لیفان X50 AT، لیفان 820، جک S5، جک S5 AT، جک J5 AT، جک J5 MT، جک J3

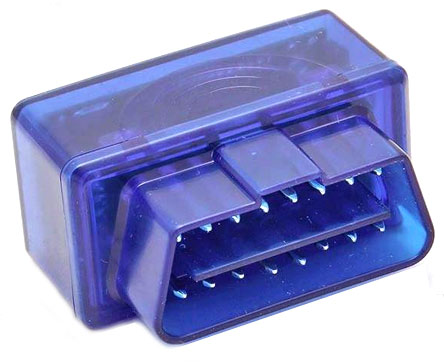

دستگاه عیب یاب دیاگ بلوتوثی خودرو مدل ELM327 mini V2.1

دستگاه دیاگ ELM327 mini V2.1

توضیحات دستگاه عیب یاب دیاگ بلوتوثی ELM327 mini V2.1

عیب یاب و دیباگر خودرو به شما امکان می دهد که تمام اطلاعات حساس موتور را از ECU به گوشی هوشمند، تبلت یا رایانه منتقل کرده، برسی کرده و عیوب را رفع نمایید این دیاگ از طریق بلوتوث به گوشی متصل و با استفاده از درگاه استاندارد OBDII و با پشتیبانی از پروتکل های مرسوم به خودرو متصل می شود. از دیگر کاربردهای این مبدل، اتصال آن به برد آردینو از طریق ماژول بلوتوث است، پس از اتصال می توانید به وسیله برد آردوینو، پردازش و مانیتورینگ داده های ECU از قبیل سرعت خودرو دور موتور و.... را انجام دهید. از این ماژول می توان برای ساخت پروژه های امنیتی و ضد سرقت، هدایت خودکار اتوموبیل و سایر پروژه های هوشمند سازی اتومبیل نیز استفاده نمود! این دستگاه تقریبا با تمامی خودروهای خارجی ساخت سال 2003 به بعد سازگاری دارد اما به دلیل تغییراتی که شرکتهای داخلی تولید خودرو در ECU خودروها ایجاد کرده اند، در مورد سازگاری با خودروهای تولید داخل، نمی‌توان با قطعیت نظر داد. توجه نمایید که تمامی دستگاههای مشابه موجود در بازار همین وضعیت را دارند و دستگاهی که تمام خودروهای موجود را پشتیبانی کند وجود ندارد. لازم به ذکر است که پسورد اتصال بلوتوث دستگاه 1234 یا 0000 میباشد.

قابلیت های دستگاه عیب یاب دیاگ بلوتوثی ELM327 mini V2.1

  • مناسب برای اکثر خودروهای خارجی ساخت 2003 و بعد از آن

دستگاه دیاگ عیب یاب USB مدل ELM327

دستگاه دیاگ USB ELM327

توضیحات دستگاه دیاگ USB مدل ELM327

دیاگ عیب یاب elm 327 obdii usb به شما امکان می دهد تمام اطلاعات حساس موتور را از ecu به لپ تاپ یا... منتقل کرده و مورد بررسی قرار داده و عیوب را رفع نمایید این دیاگ از طریق bluetooth به گوشی متصل و با استفاده از درگاه استاندارد obdii و ساپورت کلیه پروتکل های iso 9141, kwp200, sae j1850, can bus به کلیه خودرها متصل می شود.

قابلیت های دستگاه دیاگ USB مدل ELM327

  • مناسب برای تمامی خودروها

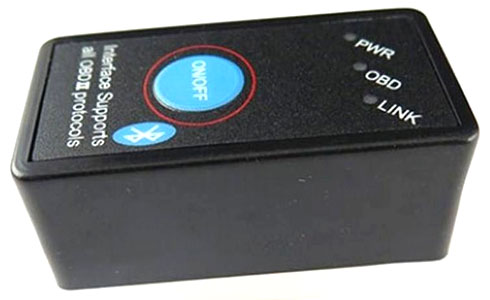

دستگاه عیب یاب بلوتوثی دیاگ خودرو مدل DC-18

دستگاه دیاگ DC-18

توضیحات دستگاه عیب یاب بلوتوثی دیاگ خودرو مدل DC-18

دیاگ بلوتوث و نمایش اطلاعات روی موبایل و لپ تاپ با اتصال دیاگ بلوتوث به پورت دیاگ خودرو تمام اطلاعات حساس موتور را از ecu از طریق بلوتوث به گوشی هوشمند یا تبلت یا کامپیوتر خود منتقل کرده و عیوب را رفع نمایید‏. دارا بودن کلید روشن و خاموش، همچنین چراغ های نشان دهنده ارتباط بلوتوث، ارتباط با ECU و روشن بودن دستگاه که در مدل های مشابه موجود نیست‏. ‏

بخشی از کارایی های دستگاه

  • کدهای خطای ماشین خود را بخوانید و عیب آن را متوجه شوید
  • کد خطا را پاک کنید و چراغ موتور را خاموش کنید‏.‏‎
  • اطلاعات موتور مثل دور موتور، دمای آب رادیاتور، زاویه آوانس، مصرف سوخت و پارامترهای دیگر را به صورت عددی و گرافیکی بر روی صفحه گوشی یا کامپیوتر به صورت زنده و در لحظه ببینید و تغییرات را مشاهده نمایید‏.
  • اندازه گیری شتاب صفر تا صد‎
  • تست سنسور اکسیژن به همراه این محصول، CD درایور همراه با مجموعه ای از بهترین نرم افزارهای کاربردی ارائه میگردد‏.

این مدل دستگاه های دیاگ بلوتوث دارای کیفیت بالا و همچنین دکمه روشن و خاموش و چراغ های نشانگر وضعیت دستگاه است که به این دستگاه برتری و راحتی در کارکرد را نسبت به سایر مدل های موجود افزوده است‏.‏ با اتصال دیاگ بلوتوث به پورت دیاگ خودرو تمام اطلاعات حساس موتور را از ecu از طریق بلوتوث به گوشی هوشمند یا تبلت یا کامپیوتر خود منتقل کرده و عیوب را رفع نمایید‏.این دیاگ از طریق bluetooth به گوشی متصل و با استفاده از درگاه استاندارد obdii و ساپورت کلیه پروتکل های is0 9141‏ ,‏kwp200 ‏,‏sae j1850 ‏,‏can bus به کلیه خودروها متصل می شود‏.‏ توجه‏: ‏با توجه به سئوال مکرر دوستان در رابطه با این محصول و عدم کارکرد آن بر روی برخی از خودروهای ساخت داخل، خواهشمند است دقت فرمایید این رابط به مدل ماشین شما بستگی ندارد بلکه می بایست قبل از خرید از تطابق ECU ماشین خود با چیپ ELM327 اطمینان حاصل نمایید، چه بسا در یک مدل خودرو مثل پژو با زمان های تولید متفاوت ECU های متفاوتی به کار رفته باشد که همین موضوع باعث می شود که نتوان به صورت قطعی درمورد کارکرد رابط های ELM327 با یک مدل خودرو نظر قطعی داد‏.‏ همچنین بعضی از تنظیمات این دستگاه می بایست از طریق نرم افزار انجام شود، ممکن است برای برقراری با یک مدل ECU خاص نیاز به نصب یه برنامه متفارت از آنچه به صورت رایگان همراه با سخت افزار ارائه می گردد، داشته باشید‏.‏ در کل این ماژول در اکثر مواقع با خودروهای خارجی بدون مشکل ارتباط برقرار می نماید‏.‏ در ضمن نرم افزار همراه دستگاه به زبان انگلیسی بوده ولی کارکرد آن بسیار ساده بوده و کد خطاها را نمایش داده و توضیح خطارا نیز می توانید ببینید‏.‏ ماشین های که تست شده و جواب داده اند: پژو 206 تیپ 5و6 چه 7.4.4 و چه 7.4.5، والئو (تیپ دو )، مدل 84 تیپ 3، تیب 2 88، SD 86 تندر90، مگانتیبا 95 زانتیا پژو پارس ایی ال اکس، پژو پارس سال، تی یو فایو 7.4.4، 89 پراید ساژم و زیمنس (روی پراید زیمنس 85-86 جواب نداده) پژو 405 اس 2000 (مدل ساژم sl96 پورت obd2 نداره)، تی یو فایو بوش 7.4.4، مدل 88، مدل 90 دوگانه فابریک، slx tu5 92 ،ecu simens پژو 207 اتوماتیک 96سمند بوش 7.4.9، مولتیپلکسام وی ام 530، x33 لیفان 620-x60 Jac J5 چانگان … CS35H30 Cross ماشین های ژاپنی مثل مزدا3 هیوندای اکسنت، سراتو 2010، تویوتا کمری2007 اکثر مدلهای هیوندای و تویوتا و ...، ماشین های خارجی را پشتیبانی میکند. توجه: با توجه به اینکه برخی از ماشین های خانواده پراید و پژو شرکت سازنده پروتکل ارتباطی با ECU را تغییر داده و فقط با نرم افزارهای مخصوص که دارای پروتکل آنها باشند کار میکنند، لذا به طور قطع نمی توان همخوانی را تضمین نمود، از آنجایی که امکان تست همه مدل ها با همه سال های تولید وجود ندارد، در بالا مدل هایی که به طور عملی تست شده آورده شده اند. لطفاً هنگام خرید این موارد را مدنظر داشته باشید. توجه: با توجه به سئوال مکرر دوستان در رابطه با این محصول و عدم کارکرد آن بر روی برخی از خودروهای ساخت داخل، خواهشمند است دقت فرمایید این رابط به مدل ماشین شما بستگی ندارد، چه بسا در یک مدل خودرو مثل پژو با زمان های تولید متفاوت ECU های متفاوتی به کار رفته باشد که همین موضوع باعث می شود که نتوان به صورت قطعی درمورد کارکرد با یک مدل خودرو نظر قطعی داد. همچنین بعضی از تنظیمات این دستگاه می بایست از طریق نرم افزار انجام شود، ممکن است برای برقراری با یک مدل ECU خاص نیاز به نصب یه برنامه متفارت از آنچه به صورت رایگان همراه با سخت افزار ارائه می گردد، داشته باشید. در کل این ماژول در اکثر مواقع با خودروهای خارجی بدون مشکل ارتباط برقرار می نماید.

قابلیت های دستگاه عیب یاب بلوتوثی دیاگ خودرو مدل DC-18

  • مشاهده خطا ها و پاک کردن خطاها

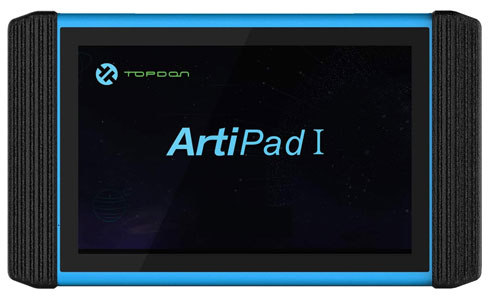

دستگاه دیاگ تاپ دان مدل آرتی پد وان (TopDon Arti Pad1)

دستگاه دیاگ Arti Pad1

توضیحات دستگاه دیاگ تاپ دان مدل آرتی پد وان

دستگاه قدرتمند آرتی پد وان فارسی سازی شده و همراه دفترچه راهنمای کاملا فارسی،. بهترین دستگاه موجود در بازار برای خودروهای اروپایی مخصوصا بنز و بی ام و و نیز بهترین عملکرد را برروی خودروهای چینی، دارای کیف سامسونت با تمام کانکتورهای مورد نیاز بازار برای تمام مدلها از سال 1996 تا امروز. این دستگاه با بروزترین سخت افزارهای موجود ارایه شده و با امکانات پیشرفته ای چون اندروید 5.1، صفحه نمایش 12 اینچی رتینا، حافظه داخلی 64 گیگا بایتی، باتری قدرتمند 15000 میلی آمپری لیتیوم پلیمر و پردازنده 8 هسته ای 2 گیگاهرتزی همراه با دو سال آپدیت رایگان و یکسال گارانتی شرکت کارسافت با ده سال خدمات پس از فروش قصد متحول کردن بازار فنی خودرو را دارد.

قابلیت های دستگاه دیاگ تاپ دان مدل آرتی پد وان

  • عیب یابی همه کاره
  • اندروید 5.1
  • صفحه نمایش 12 اینچی رتینا
  • حافظه داخلی 64 گیگا بایتی
  • باتری قدرتمند 15000 میلی آمپری لیتیوم پلیمر و پردازنده 8 هسته ای 2 گیگاهرتزی همراه با دو سال آبدیت رایگان و یکسال گارانتی

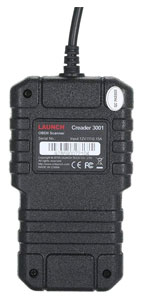

دستگاه دیاگ لانچ مدل 3001

دستگاه دیاگ لانچ مدل 3001

توضیحات دستگاه دیاگ لانچ مدل 3001

دیاگ و عیب یاب لانچ یکی از بهترین و معمول ترین دستگاههای عیب یاب در جهان بوده که از قابلیتهای بسیاری بهره میبرد و بیشترین استفاده آماتوری و حرفه ای را در دنیا بخود اختصاص داده است. این دیاگ بر روی تمام خودروهای انژکتوری و انواع سواری و استیشن، اتوبوس، کامیون و کامیونت، ون و کاروان و دیگر خودروهای بنزین سوز به شرطی که سال ساخت آن از سال 1996 میلادی تا کنون بوده را پوشش داده و خودرو را بدون توجه به برند و کشور سازنده، اقدام به تست ادوات برقی و الکترونیکی موتور خودرو نموده و در صورت عملکرد نامناسب قطعات برقی موتور خودرو، این اشکالات و خرابی ها را به کاربر دیاگ اعلام و سپس در صورت درخواست کاربر، اقدام به رفع عیوب موتور خودرو و همینطور پاکسازی کدهای خطای به وجود آمده کرده و کارایی و عملکرد ای سی یو و دیگر قطعات موتور خودرو را به حالت اولیه و پیشفرض کارخانه برمیگرداند.

قابلیت های دستگاه دیاگ لانچ مدل 3001

  • تست سنسور ها
  • تست کامل سنسور اکسیژن و ولتاژهای ورودی و خروجی آن
  • یافتن کدهای خطا
  • تست اسموک
  • تست و تنظیم دریچه بای پس
  • تست منیفولد
  • تست اینتکت ایر
  • تنظیم دریچه گاز و تست آن
  • تست میس فایر و وجود احتراق ناقص در سیلندر
  • تست وجود ضربه در سیلندرها
  • تست و تنظیم تایمینگ شمع ها
  • اعلام میزان کیفیت شمع و وایر ها به صورت عددی
  • رسم انواع نمودار و دیاگرام
  • عدم نیاز به باتری و یا منبع تغذیه جداگانه
  • نداشتن قابلیت آپدیت شدن نرم افزار
  • پرکاربرد در شناسایی عیوب ادوات برقی فقط موتور خودرو

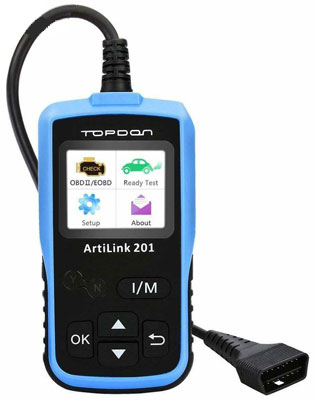

دستگاه دیاگ تاپ دان مدل آرتی 201

دستگاه دیاگ لانچ آرتی 201

توضیحات دستگاه دیاگ تاپ دان مدل آرتی 201

عیب یاب تمام حرفه ای تاپ دان 201 بی شک یکی از قدرتمندترین دستگاههای عیب یاب خودروهای انژکتوری است که در این سالها به شدت مورد تایید خودروسازان و تعمیرکاران حرفه ای خودروهای انژکتوری قرار گرفته است. این دستگاه عیب یاب تمامی پروتکل های موجود در خودروهای تولید شده بعد از سال 1996 میلادی تا کنون را پشتیبانی کرده و حتی بر روی خودروهای تولید داخل که دارای تغییرات زیادی نسبت به استانداردهای جهانی هستند کاملا قابل استفاده بوده و به راحتی کامپیوتر خودروی مورد نظر را جدا از نوع ساخت خودرو چه خارجی یا داخلی، شناسایی و اقدام به رفع عیب و خاموش کردن چراغ چک خودرو می نماید. به زبان ساده تر، دیاگ تاپ دان آرتی لینک 201 پس از شناسایی ای سی یو، اقدام به تست ادوات برقی و الکترونیکی موتور خودرو نموده و در صورت عملکرد نامناسب آنها، اشکالات و خرابی ها را به کاربر دیاگ اعلام و سپس در صورت درخواست کاربر، اقدام به رفع عیوب موتور خودرو و همینطور پاکسازی کدهای خطا می کند و کارایی و عملکرد ای سی یو و دیگر قطعات موتور خودرو را به حالت اولیه و پیشفرض کارخانه برمیگرداند. همچنین این دستگاه دیاگ قابلیت به روزآوری برنامه عیب یابی خود را از طریق دانلود رایگان از سایت تولید کننده این محصول را دارد.

قابلیت های دستگاه دیاگ تاپ دان مدل آرتی 201

  • ​تست سنسورها
  • تست کامل سنسور اکسیژن و ولتاژهای آن
  • شناسایی کدهای خطا
  • حذف کدینگ خطا
  • خاموش کردن چراغ چک خودرو
  • ایجاد توان مضاعف موتور
  • کاهش مصرف سوخت
  • تست اواپراتور
  • تست ضربه در سیلندرها
  • تایمینگ شمع ها
  • تست کیفیت شمع و وایرها
  • رسم انواع نمودار و دیاگرام ها
  • مقایسه عملکرد خودرو قبل و بعد عیاب یابیتست دود

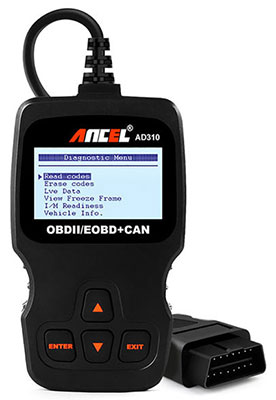

دستگاه عیب یاب جامع انکل مدل دیاگ (AD310 (ANCEL OBDII Universal Auto Diagnostic Scannner and Code Reader

دستگاه دیاگ AD310

توضیحات دستگاه عیب یاب جامع انکل مدل دیاگ

عیب یاب خودرو ANCEL یک عیب یاب جامع که به شما امکان می دهد قسمتی از اطلاعات مهم ای سی یو خودرو را بخوانید و مورد بررسی قرار دهید و عیوب را رفع نمایید این دیاگ از طریق درگاه استاندارد OBDii و ساپورت کلیه پروتکل های ISO 9141, kwp2000, sae j1850, can bus به اکثر خودرها متصل می شود. با این دستگاه میتوانید خطاهای دایمی و موقت، پارامترهای زنده و مشخصات ای سی یو را بخوانید و خطاها را پاک کنید و چراغ خطا را خاموش نمایید. برای اینکه متوجه بشوید که آیا با ماشین شما سازگاری دارد یا خیر، میتوانید به برچسب زیر کاپوت یا اطلاعات ماشین مراجعه نمایید، اگر عبارت OBD II در آنجا ذکر شده بود میتوانید از این محصول برای ماشین مورد نظرتون استفاده کنید. این محصول دارای کیفیت بسیار مطلوبی میباشد. این دستگاه بدون نیاز به موبایل یا لپتاپ و بی نیاز از باتری و برق تنها با اتصال به کانکتور OBD خودرو کار میکند.

قابلیت های دستگاه عیب یاب جامع انکل مدل دیاگ AD310

  • مناسب برای لیفان 520، لیفان 620 (1.8)، لیفان 620 (1.6)، لیفان X60 AT، لیفان X60 MT، لیفان X50 MT، لیفان X50 AT، لیفان 820، جک S5، جک S5 AT، جک J5 AT، جک J5 MT، جک J3، پراید، پژو 405، پژو 206، تیبا، نیسان وانت، رنو L90، برلیانس H330، برلیانس H320، برلیانس H230، برلیانس H220، ساندرو، ساندرو استپ وی، پژو 2008
  • عیب یاب خودرو ANCEL برای عیب یابی قسمتی از اطلاعات مهم ای سی یو خودرو و بررسی و رفع عیوب

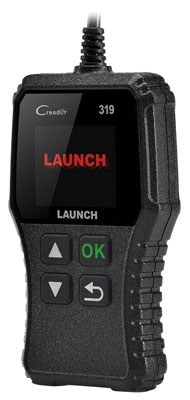

دستگاه دیاگ لانچ مدل 319

دستگاه دیاگ Launch 319

توضیحات دستگاه دیاگ لانچ مدل 319

دیاگ و عیب یاب لانچ 319 خودروهای انژکتوری که از سال 1996 میلادی به بعد تولید شده باشند را بدون توجه به کشور سازنده پوشش میدهد. این دیاگ حتی خودروهای ساخت داخل کشور را پس از شناسایی، قادر به عیب یابی بوده و تست تمامی ادوات برقی موتور را منوط به انتخاب کاربر انجام میدهد. روش کار دیاگ لانچ 319 بدین صورت است که ابتدا پس از اتصال به سوکت دیاگ خودرو و شناسایی کامپیوتر آن، اقدام به تست ادوات برقی و الکترونیکی موتور خودرو نموده و در صورت عملکرد نامناسب، این اشکالات و خرابی ها را به کاربر دیاگ اعلام و در صورت درخواست کاربر، اقدام به رفع عیوب موتور خودرو، پاکسازی کدهای خطای به وجود آمده کرده و افزایش کارایی و عملکرد ای سی یو و دیگر ادوات نموده و به عبارتی عملکرد آنها به حالت اولیه و پیش فرض کارخانه برمیگرداند. این دیاگ دارای قابلیت آپدیت نرم افزار نصب شده خود نیست. همچنین دارای صفحه نمایش رنگی بوده و جهت عیب یابی خودرو نیاز به باتری و یا منبع تغذیه جداگانه ندارد.

قابلیت های دستگاه دیاگ لانچ مدل 319

  • تست کامل سنسور اکسیژن
  • شناسایی کدهای خطا
  • تست اواپراتور
  • تست دود
  • تست وجود ضربه در سیلندرها
  • تایمینگ شمع ها
  • تست کیفیت شمع و وایرها
  • محاسبه و ثبت اطلاعات
  • مقایسه عملکرد خودرو قبل و بعد عیاب یابی

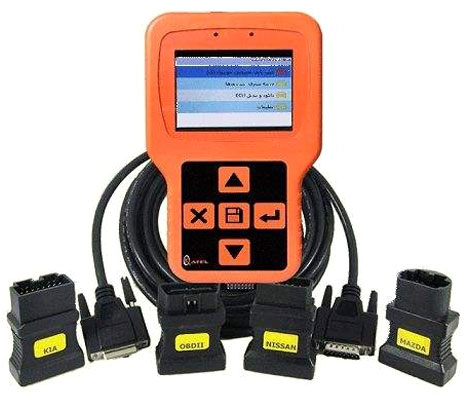

دستگاه دیاگ کاتل مدل H-Scan مناسب برای خودروهای ایران خودرو و سایپا

دستگاه دیاگ کاتل H-Scan

توضیحات دستگاه دیاگ کاتل مدل H-Scan

دیاگ کاتل H-Scan یک عیب یاب مولتی برند موفق داخلی است که جهت عیب یابی خودروهای داخلی و برخی از خودروهای خارجی وارد بازار گردیده است، پوشش بالا در عیب یابی خودروهای داخلی و برخی از مدلهای خودروهای خارجی شامل هیوندا و تویوتا در کنار قیمت بسیار مناسب و عملکرد خوب این دستگاه، سبب شده تا دیاگ کاتل H-Scan گزینه ای مناسب برای تعمیرگاه باشد. از مشخصات اصلی این دستگاه می توان به سرعت بسیار بالای دستگاه در عیب یابی و نمایش پارامترها اشاره نمود. استفاده از قطعات با کیفیت و رایج بازار باعث سهولت در سرویس و کاهش حداکثری خدمات سرویس گردیده است. دستگاه دیاگ کاتل H-scan دستگاهی با قیمت مناسب، برنامه های کامل، کیفیت قطعات عالی، بدون وابستگی به کشورهای خارجی می باشد که بواسطه تحریم هیچ مشکلی برای پشتیبانی و خدمات این دستگاه بوجود نمی آید، این دستگاه شامل برنامه های ایربگ، abs، ایموبلایزر، گیربکس اتوماتیک و…. می باشد.

ویژگی های دستگاه دیاگ کاتل مدل H-Scan

  • دیاگ تخصصی سایپا شامل پراید + برنامه فلش + خواندن اکسس کد زیمنس، تیبا
  • دیاگ تخصصی پارس خودرو شامل تندر ۹۰ (بنزینی و گازسوز)، رنو مگان، ماکسیما، رونیز، سرانزا، پی کی، نیسان پیکاپ، ریو، زانتیا) با تمام تجهیزات و دانلود و تبدیل ECU, CNG
  • دیاگ کامل ایران خودرو شامل پژو ۲۰۶ قدیم و ۲۰۶ جدید، سمند، وانت آریسان، آردی، ۴۰۵، پیکان، هایما، سوزوکی، دانگ فنگ (H30 cross) با تمام تجهیزات و دانلود و تبدیل ECU, CNG
  • دیاگ زامیاد (بنزینی و گازوئیلی) و دیاگ زامیاد گازسوز (شهاب، غرب استیل و لوواترو)
  • خودرو های چینی شامل آسا B50، انواع ام وی ام ۱۱۰،۵۳۰،۳۱۵ و x33، انواع لیفان ۵۲۰،۶۲۰ و X60 و FAW
  • دیاگ تخصصی گروه بهمن شامل مزدا ۲۰۰۰ و مزدا ۳۲۳ با کابل مخصوص مزدا
  • دیاگ تخصصی هیوندا شامل سوناتا، آزرا، آوانته، ورنا، کوپه، سانتافه، توسان تا مدل ۲۰۱۰ با تمام تجهیزات
  • دیاگ تخصصی تویوتا شامل کمری، لندگروز، یاریس
  • دیاگ تخصصی کرمان موتور شامل لیفان، اوانته، ورنا، جک J3, J5
  • تویوتا (کمری، لندگروز، یاریس)
  • قابلییت ویژه: خواندن اکسس کد (کد سوئیچ) ایسیوهای (زیمنس VDO، زیمنس بایفیول، زیمنس CIM، کنتیننتال) از راه کانکتور دیاگ (OBDII) و بدون نیاز به باز کردن ایسیو

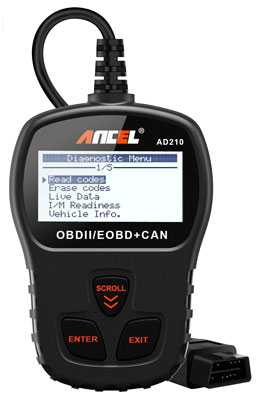

دستگاه دیاگ آنسل مدل 210-2

دستگاه دیاگ Ancel 2-210

توضیحات دستگاه دیاگ آنسل مدل 210-2

دیاگ آنسل 210-2 تولید جدید کمپانی آنسل بوده که صفحه نمایش این دستگاه نسبت به ورژن قدیم بزرگتر و کارایی آن بیشتر شده است ولی تفاوت دیگری از لحاظ کاربرد و کارایی با مدل قدیم خود ندارد. این دیاگ با شناسایی تمامی کدهای خطای موجود در ای سی یو خودروهای انژکتوری (سواری و باربری سبک) میسر بوده که پس از حذف این کدها از کامپیوتر خودرو، منجر به خاموش شدن چراغ چک خودرو می گردد. با بکار بردن این عیب یاب قدرتمند و دقیق می توانید تمامی خودروهای در سراسر جهان که از سال 1996 به بعد تولید شده اند را مورد بررسی قرار داده و با دسترسی آسان و سریع به اطلاعات و نحوه کارکرد تمامی قسمتهای الکترونیکی و دیجیتال خودرو اقدام به عیب یابی، تعمیر و یا تعویض قطعات مورد نظر نمایید. این دستگاه قدرتمند پس از شناسایی کامپیوتر خودرو و تست ادوات برقی و الکترونیکی موتور خودرو، در صورت وجود عیب و نقص فنی در خودرو آن را شناسایی و به تعمیرکار اعلام نموده و در صورت نیاز نسبت به رفع عیوب موتور خودرو و همینطور پاکسازی کدهای خطای به وجود آمده اقدام کرده و کارایی و عملکرد ای سی یو و دیگر قطعات موتور خودرو را به حالت اولیه و پیشفرض کارخانه برمیگرداند که با این عمل بار دگر نیرو و سلامت اولیه خودرو را در کمتر از 3 دقیقه بازیابی می گردد. اگرچه اندازه این دستگاه کوچکتر از برخی مدلهای هم نوع خود است ولی بلا شک به اندازه کافی قدرتمند است که اطلاعات مشابه اسکنر را با دقت و کمیت اصلی آن بازیابی کند. این بهترین راه حل برای تشخیص سلامت تمام خودروهای انژکتوری و تولید سال 1996 میلادی به بعد است.

ویژگی های دستگاه دیاگ آنسل مدل 210-2

  • تست کامل سنسور اکسیژن
  • شناسایی کدهای خطا
  • تست اواپراتور
  • تست دود
  • تست وجود ضربه در سیلندرها
  • تایمینگ شمع ها
  • تست کیفیت شمع و وایرها
  • محاسبه و ثبت اطلاعات
  • مقایسه عملکرد خودرو قبل و بعد عیاب یابی

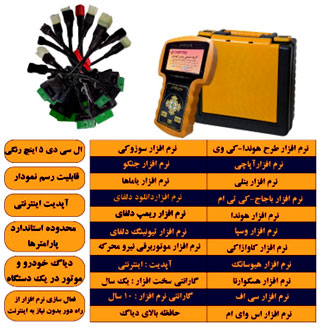

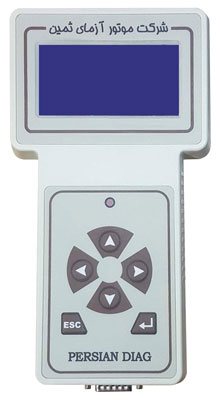

دستگاه دیاگ موتور آزمای ثمین مدل PDP2004

دستگاه دیاگ ثمین PDP2004

توضیحات دستگاه دیاگ موتور آزمای ثمین مدل PDP2004

دستگاه دیاگ موتور آزمای ثمین یکی از پرقدرت ترین دیاگ های مالتی برند برای عیب یابی خودروهای ایرانی و وارداتی میباشد که با عملکرد بسیار قوی خود، بعنوان یک دیاگ حرفه ای در میان خدمات خودرویی ها شناخته شده است.

ویژگی های دستگاه دیاگ موتور آزمای ثمین مدل PDP2004

  • تشخیص خطا و نمایش عیوب خودرو
  • امکان تست عملگرهای خودرو
  • نمایـش کلیـه پارامتـرهای خودرو
  • امکان تسـت خـودرو در حـال حرکت
  • نمایـش کـد شـناسـایی کامپیـوتر خـودرو
  • تعریف ریموت برای خودرو های مجهز به سیستم مالتی پلکس

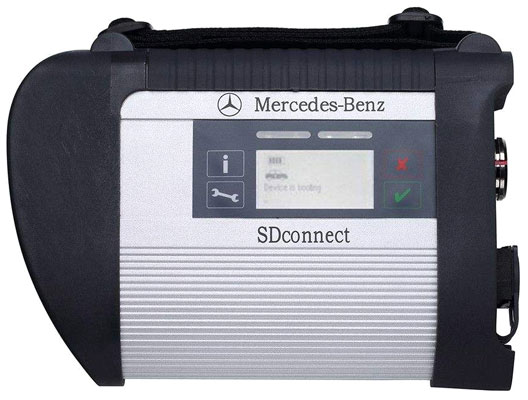

دستگاه دیاگ اس دی کانکت مدل 4 مناسب برای خودروهای مرسدس بنز

دستگاه دیاگ SDconnect 2

توضیحات دیاگ اس دی کانکت مدل 4 مناسب برای خودروهای مرسدس بنز

دیاگ اس دی کانکت مدل 4 عیب یاب تخصصی خودرو های کمپانی BENZ میباشد که تمامی عملیات این خودرو ها را با نهایت سرعت بدون هیچ و مشکلی انجام میدهد این دستگاه عملیاتی همچون عیب یابی، کدینگ SCN، پروگرمینگ را دارا می باشد. دیاگ اس دی کانکت تمامی خودروهای سواری و سنگین و موتورهای شرکت مرسدس بنز را از سال ۲۰۰۰ به بعد را پشتیبانی میکند.

قابلیت های دیاگ اس دی کانکت مدل 4 مناسب برای خودروهای مرسدس بنز

عیب یابی:

  •  بخش موتور (همه ی بخش ها)
  • سیستم کنترل سرعت (Cruise control)
  • سیستم خنک کننده (Air conditioning)
  • سیستم SRS (کیسه های هوا)، سیستم ABS (ترمز )، ASR (ترمز)، GM ,MPL
  • سیستم های اصلی ضد سرقت مرسدس بنز (DASX)
  • سیستم (کی لس) ورود بدون سوییچ به خودرو
  • تمامی سیستم های انتقال قدرت از جمله گیربکس های منوال و اتوماتیک
  • سیستم های تعلیق معمولی و هوشمند
  • تمامی سیستم های ایمنی در ترمز مانند SBC,BAS,ABS,ETS,ASR,ESP
  • کیسه های هوای معمولی و SRS، ماژول های بدنه
  • صندلی های برقی
  • ماژول های سقف برقی RST ,RVC
  • سیستم کلاچ خودکار یا ACS
  • سیستم احتراق الکترونیکی (EIS)
  • تجهیزات بادی و گزینه های ATA

کارایی دستگاه دیاگ

كدهای تشخيص عيب مربوط به عيوب الكتريكی يا الكترونيكی هستند كه در سيستم انژكتوری موتور شامل سنسورها و انژكتورها و ساير عملگرها بوجود آمده و ECU خودرو آنها را تشخيص می‌دهد. اين كدها در حافظه ECU ذخيره شده و دستگاه دياگ این اطلاعات را از ECU خودرو دریافت می کند و این قابلیت را دارد که آنها را روی صفحه نمايش دهد. تعميركار با کمک این کدها می تواند نسبت به رفع عیب خودرو اقدام نماید.

خودرو دیاگ ماشین تستر ایسیو دستگاه دیاگ دیاگ ماشین خارجی
