عیب‌یابی برق خودرو و راهکارهای رفع خرابی برق ماشین

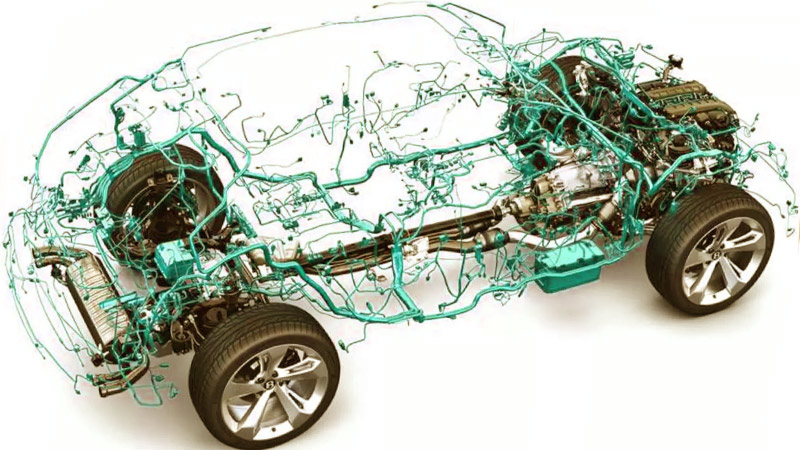

هر خودرو از بخش‌های متعددی تشکیل شده، اما در میان آن‌ها سیستم برق خودرو را می‌توان مهم‌ترین بخش دانست؛ درست مثل شبکه عصبی بدن انسان. در این تشبیه، سیم‌کشی خودرو نقش رگ‌ها و رشته‌های عصبی را دارد و فرمان‌ها را از ECU (کامپیوتر خودرو) به قسمت‌های مختلف می‌رساند. این شبکه با کمک سنسورها و پردازشگرهای موجود، وضعیت قطعات را کنترل می‌کند تا از آسیب‌دیدن بخش‌های فنی و الکتریکی جلوگیری شود و عملکرد خودرو همیشه پایدار بماند.

صفر تا صد عیب‌یابی سیستم برق خودرو

در واقع سیستم برق ماشین یک شبکه ارتباطی گسترده از سیم‌ها، فیوزها، رله‌ها، سوئیچ‌ها، کلیدها و تجهیزات تولیدکننده و مصرف‌کننده برق مثل باتری و دینام است که وظیفه تامین برق خودرو و راه‌اندازی تمام امکانات را بر عهده دارد؛ از روشن شدن خودرو و عملکرد استارت گرفته تا چراغ‌ها، سیستم تهویه، شیشه‌بالابرها، قفل مرکزی و سایر تجهیزات رفاهی. بدون برق خودرو، ماشین فقط مجموعه‌ای از قطعات فلزی و غیرفلزی است که نه امکان استارت خوردن دارد و نه قابلیت حرکت؛ حتی در خودروهای دیزلی جدید هم برای روشن شدن موتور و عملکرد سیستم‌ها، وجود سیستم الکتریکی خودرو ضروری است. بنابراین اگر این سیستم دچار ایراد شود، ارتباط بین بخش‌های ایمنی، رفاهی و حرکتی قطع می‌شود و عملاً اجرای هیچ دستور و عملکردی در خودرو ممکن نخواهد بود.

اجزای اصلی سیستم برق خودرو

سیستم برق خودرو مثل شبکه عصبی خودرو عمل می‌کند و از بخش‌های کلیدی مثل ECU (کامپیوتر خودرو) و پردازنده‌های کنترلی، سیم‌کشی و سوکت‌ها، رله‌ها و فیوزها، برق موتور خودرو، سنسورها (نشانگرها) و عملگرها تشکیل شده است. هرکدام از این قطعات وظیفه مشخصی در تامین برق خودرو و اجرای فرمان‌ها دارند و خرابی در هر بخش می‌تواند باعث بد روشن شدن خودرو، خاموش شدن ناگهانی یا حتی روشن نشدن ماشین و زمین‌گیر شدن خودرو شود.

جدول سیستم الکتریکی خودرو

تمام قطعات الکتریکی ماشین

🔋 باتری خودرو (منبع ذخیره انرژی در سیستم برق خودرو)
باتری خودرو نقش «ذخیره‌ساز» در سیستم برق خودرو را دارد و برق لازم برای استارت، کامپیوتر خودرو (ECU/BCM)، چراغ‌ها و تجهیزات رفاهی را تامین می‌کند. در خودروهای جدید (به‌ویژه استارت‌استاپ) معمولاً از باتری‌های AGM / EFB استفاده می‌شود و پایش وضعیت باتری می‌تواند توسط سنسور پایش باتری (IBS) انجام شود. ولتاژ سالم باتری در حالت خاموش معمولاً حدود ۱۲/۶ ولت و هنگام شارژ حدود ۱۳/۸ تا ۱۴/۷ ولت است (در برخی خودروها شارژ هوشمند، متغیر می‌شود).

⚡ دینام خودرو (آلترناتور و سامانه شارژ هوشمند)
دینام (آلترناتور) ژنراتور خودرو است که با نیروی موتور (تسمه یا مجموعه یکپارچه) برق تولید می‌کند، مصرف‌کننده‌های برقی خودرو را تغذیه می‌کند و باتری را شارژ نگه می‌دارد. در خودروهای امروزی، دینام هوشمند تحت فرمان ECU و بر اساس بار الکتریکی، دما و وضعیت باتری، ولتاژ شارژ را تنظیم می‌کند تا مصرف سوخت کاهش یابد. در برخی مدل‌ها، استارت-دینام یکپارچه (ISG) جایگزین سیستم سنتی شده است.

🔧 استارتر (موتور استارت و مدار راه‌اندازی پیشرانه)
استارت خودرو یک موتور الکتریکی پرقدرت است که با جریان زیاد از باتری ماشین، موتور را می‌چرخاند تا احتراق آغاز شود. در خودروهای جدید، فرمان استارت می‌تواند از طریق رله استارت، BCM یا ماژول‌های مدیریت موتور انجام شود و در خودروهای هیبریدی/استارت‌استاپ، گاهی نقش راه‌اندازی توسط ISG یا موتور الکتریکی اصلی انجام می‌شود.

🧲 کوئل احتراق (سیستم جرقه‌زنی و تقویت ولتاژ)
کوئل خودرو ولتاژ ۱۲ تا ۱۴ ولت را به چندین هزار ولت تبدیل می‌کند تا جرقه شمع قوی ایجاد شود. در خودروهای جدید، طراحی رایج کوئل مجزا برای هر سیلندر (Coil-on-Plug) است که تلفات را کاهش می‌دهد و پایداری احتراق را بهتر می‌کند؛ نتیجه آن معمولاً کاهش ریپ زدن و بهبود شتاب خودرو است.

🧰 دلکو (توزیع‌کننده جرقه در موتورهای کاربراتوری/قدیمی)
در خودروهای قدیمی‌تر، دلکو وظیفه تقسیم برق و زمان‌بندی جرقه‌زنی را برعهده داشت. امروزه این وظیفه با دقت بالا توسط کامپیوتر خودرو (ECU) و سنسورهای موقعیت میل‌لنگ و میل‌سوپاپ انجام می‌شود، بنابراین دلکو در سیستم‌های مدرن حذف شده است.

✨ شمع موتور (Spark Plug) و نقش آن در احتراق
شمع خودرو جرقه‌زن اصلی موتور است و کیفیت آن مستقیماً روی مصرف سوخت، قدرت موتور، استارت سرد و خاموش شدن ناگهانی خودرو اثر می‌گذارد. در خودروهای جدید، شمع‌های ایریدیوم و پلاتینیوم رایج‌ترند چون جرقه پایدارتر و عمر بیشتری دارند؛ بازدید دوره‌ای و تعویض به‌موقع شمع برای جلوگیری از بد کار کردن موتور مهم است.

🔌 وایر شمع (کابل ولتاژ بالا)
وایر شمع برق فشار قوی کوئل را به شمع منتقل می‌کند و بیشتر در خودروهای قدیمی دیده می‌شود. در بسیاری از موتورهای جدید، وایر حذف شده و کوئل مستقیم روی شمع نصب می‌شود تا افت ولتاژ و اختلالات الکتریکی کمتر شود.

🧵 سیم‌کشی خودرو و دسته‌سیم (Wiring Harness)
سیم‌کشی خودرو ستون فقرات برق ماشین است و علاوه بر انتقال برق، در خودروهای جدید مسیر تبادل دیتا روی شبکه‌های CAN / LIN را هم فراهم می‌کند. خرابی عایق، سولفاته شدن اتصالات، شکستگی دسته‌سیم یا اتصال بدنه می‌تواند باعث قطعی برق خودرو، روشن شدن چراغ چک و حتی برق‌دزدی خودرو شود.

🛡️ فیوز و جعبه‌فیوز (محافظت مدارهای الکتریکی خودرو)
فیوز خودرو برای حفاظت مدار طراحی شده تا در صورت اتصالی یا افزایش جریان، سریع بسوزد و از آسیب به سیم‌کشی یا قطعات گران مثل ECU جلوگیری کند. در خودروهای جدید علاوه بر فیوزهای تیغه‌ای، ممکن است مگافیوز یا فیوز لینک هم وجود داشته باشد و معمولاً بیش از یک جعبه‌فیوز خودرو (داخل کابین و محفظه موتور) استفاده می‌شود.

📟 صفحه کیلومتر و نمایشگرها (Instrument Cluster / Infotainment)
نشانگرها و نمایشگرهای خودرو اطلاعات مهمی مثل چراغ چک موتور، وضعیت شارژ، دمای آب و هشدارهای ایمنی را نمایش می‌دهند. در خودروهای جدید، بسیاری از این داده‌ها از طریق شبکه خودرو بین ماژول‌ها منتقل می‌شود و ایراد در ارتباط شبکه می‌تواند باعث خطاهای برقی و هشدارهای متعدد شود.

📡 سنسورها و حسگرها (Sensors)؛ ورودی‌های ECU
سنسورهای خودرو مثل سنسور میل‌لنگ، میل‌سوپاپ، اکسیژن، ABS و… داده‌های عملکردی را به ECU می‌فرستند. خرابی سنسورها معمولاً باعث بد کار کردن خودرو، افت شتاب، روشن نشدن خودرو یا خاموشی ناگهانی می‌شود و معمولاً با دیاگ و بررسی پارامترها دقیق‌تر تشخیص داده می‌شود.

🧯 سامانه‌های ایمنی، امنیتی و رفاهی (وابسته به برق خودرو)
سیستم‌هایی مثل ABS/ESP، ایربگ، ایموبلایزر، دزدگیر، فرمان برقی، تهویه مطبوع و سیستم صوتی همگی به سیستم برق خودرو و برق پایدار وابسته‌اند. در خودروهای مدرن، مدیریت بسیاری از این موارد زیر نظر BCM و ماژول‌های اختصاصی انجام می‌شود.

🎛️ کلیدها و عملگرها (Switches & Actuators)
کلیدها فرمان می‌دهند و عملگرها اجرا می‌کنند؛ مثل موتور فن، پمپ بنزین، شیرهای برقی، قفل مرکزی و… . در خودروهای جدید بخشی از فرمان‌ها دیجیتال شده و از طریق مانیتور خودرو، کلیدهای روی فرمان یا کنترل صوتی صادر می‌شود؛ این موضوع عیب‌یابی خرابی برق ماشین را وابسته به شبکه و ماژول‌ها کرده است.

🧷 سوکت‌ها و کانکتورها (اتصالات الکتریکی و عیب‌های رایج)
سوکت‌های خودرو اتصال بین سیم‌ها و قطعات را استاندارد می‌کنند. شل شدن پین‌ها، نفوذ رطوبت، سولفاته شدن و شکستگی قفل سوکت از رایج‌ترین علل قطعی برق و خطاهای «قطع و وصل» هستند و در عیب‌یابی برق خودرو همیشه باید بررسی شوند.

🧩 رله‌های خودرو (کنترل جریان بالا و حفاظت کلیدها)
رله خودرو مثل یک کلید پرقدرت عمل می‌کند تا جریان بالا به مصرف‌کننده برسد بدون اینکه به کلیدها فشار بیاید. خرابی رله می‌تواند باعث کار نکردن فن رادیاتور، پمپ بنزین یا برخی ادوات برقی شود. در بعضی خودروهای جدید، بخشی از این وظایف به ماژول‌های توزیع برق یا رله‌های حالت جامد منتقل شده است.

آموزش تشخیص خرابی برق ماشین

عیب‌یابی سیستم برق خودرو یک کار کاملاً تخصصی و نیازمند تجربه، دانش نقشه‌خوانی و ابزار دقیق است؛ مخصوصاً در خودروهای جدید که به‌دلیل وجود ECU/BCM و شبکه‌های ارتباطی، کوچک‌ترین اشتباه یا اتصال کوتاه (اتصالی) می‌تواند باعث سوختن فیوز، رله، ماژول‌ها و حتی آسیب به بخش‌های گران‌قیمت شود. به همین دلیل، هنگام بروز خرابی برق ماشین (مثل روشن نشدن خودرو، خالی شدن باتری یا خطاهای متعدد)، مراجعه به برق‌کار خودرو یا تعمیرکار متخصص بهترین انتخاب است.

با این حال، بسیاری از ایرادات رایج برق خودرو معمولاً به موارد ساده‌تری برمی‌گردد؛ مثل خرابی باتری، شل بودن سر باتری، ضعف یا قطع سیم بدنه (اتصال منفی به بدنه) که اغلب نزدیک یا زیر باتری قرار دارد، سوختن فیوزها و رله‌ها، خرابی لامپ‌ها و چراغ‌ها یا استفاده از مصرف‌کننده‌های غیراستاندارد (مثل لوازم برقی تقویتی) که جریان بالاتر از حد مجاز می‌کشند. این موارد با کمی دقت و بررسی مرحله‌ای، معمولاً قابل تشخیص و رفع هستند.

در عیب‌یابی، حتماً از ابزارهایی مثل مولتی‌متر و چراغ تست استفاده کنید و برای پیدا کردن سیم برق، هرگز سیم‌ها را مستقیم به بدنه وصل نکنید؛ این کار می‌تواند باعث اتصالی، سوختن فیوز یا آسیب به واحدهای کنترلی شود. روش صحیح، اندازه‌گیری ولتاژ و تست مسیرها مطابق نقشه برق خودرو و با رعایت اصول ایمنی است.

استاندارد رنگ‌بندی سیم‌کشی ماشین

در سیم‌کشی خودرو معمولاً تلاش می‌شود از استاندارد رنگ سیم‌ها و الگوهای مشترک استفاده شود تا عیب‌یابی برق خودرو ساده‌تر و سریع‌تر انجام شود؛ اما در عمل همیشه استثنا وجود دارد. حتی بین مدل‌های مختلف یک برند، یا در نسخه‌های مونتاژی و بازارهای متفاوت، ممکن است رنگ‌ها تغییر کند و بنابراین نباید فقط با رنگ سیم، درباره کارکرد آن قضاوت کرد. در خودروهای قدیمی هم اگرچه ممکن است رنگ‌بندی عمومی کمتر رعایت شده باشد، اما اغلب هر شرکت سازنده برای همان مدل‌ها یک استاندارد داخلی سیم‌کشی داشته که در نقشه برق خودرو مشخص می‌شود.

🎨 نکته مهم این است که تنوع رنگ سیم‌ها در خودرو بسیار بیشتر از چند رنگ رایج است؛ چون هرچه تعداد سنسورها، عملگرها، ماژول‌ها (ECU/BCM) و تجهیزات رفاهی بیشتر شود، برای تفکیک مسیرها از رنگ‌های متفاوت، ترکیبی و خط‌دار (مثل سیم دو رنگ یا سیم با نوار) استفاده می‌شود. بنابراین بهترین روش برای تشخیص دقیق مسیر هر سیم، بررسی نقشه سیم‌کشی خودرو و تست با مولتی‌متر (و در صورت نیاز تست پیوستگی/ولتاژ) است، نه اتکا به رنگ به‌تنهایی.

برق‌دزدی خودرو چیست؟

برق‌دزدی خودرو یعنی کم شدن شارژ باتری در زمانی که خودرو خاموش است و ظاهراً هیچ مصرف‌کننده برقی فعال نیست. در حالت طبیعی بعد از خاموش شدن ماشین، فقط مقدار کمی مصرف برق در حالت آماده‌به‌کار وجود دارد (مثل حافظه ECU، ساعت و دزدگیر فابریک) و این مقدار نباید باعث خوابیدن باتری یا روشن نشدن خودرو طی چند ساعت شود. اما وقتی برق‌دزدی اتفاق می‌افتد یعنی یک قطعه یا ایراد در سیم‌کشی خودرو به‌صورت پنهانی از باتری جریان می‌کشد و نتیجه‌اش خالی شدن باتری و ناتوانی در استارت زدن بعد از چند ساعت یا یک شب است؛ این مشکل در خودروهای قدیمی معمولاً بیشتر دیده می‌شود چون فرسودگی سیم‌ها، پوسیدگی عایق و خرابی اتصالات احتمال نشتی جریان را بالا می‌برد.

🔌 از نظر منبع، برق‌دزدی هم می‌تواند در تجهیزات برقی اضافه رخ دهد (شایع‌ترین‌ها: سیستم صوتی تقویتی، دزدگیر غیراستاندارد، شارژرها و وسایل جانبی نصب‌شده) و هم در بخش موتور دیده می‌شود؛ مثلاً نشتی برق از وایر شمع که باعث ضعیف شدن جرقه شمع، افت شتاب، ریپ زدن موتور و گاهی بد استارت خوردن می‌شود. بنابراین «برق‌دزدی» فقط به خالی شدن باتری محدود نیست و در سیستم جرقه‌زنی هم می‌تواند به شکل نشتی برق و کاهش کیفیت احتراق خودش را نشان دهد.

نقشه برق ماشین وعیب‌یابی سیم‌کشی

نقشه برق خودرو یا نقشه سیم‌کشی خودرو مجموعه‌ای از دیاگرام‌های رسمی است که خودروسازان برای تعمیرات و عیب‌یابی برق خودرو منتشر می‌کنند. این نقشه‌ها مسیر دقیق سیم‌کشی خودرو را با استفاده از علائم استاندارد، نمادها، شماره پین‌ها، سوکت‌ها، فیوزها، رله‌ها و اتصال بدنه نمایش می‌دهند و مشخص می‌کنند هر سیم از کجا می‌آید و به کجا می‌رود.

🗺️ برای تعمیر یا پیدا کردن ایراد در دسته‌سیم، داشتن نقشه برق ضروری است؛ چون فقط با تکیه بر رنگ سیم‌ها نمی‌توان مسیر درست را تشخیص داد و ممکن است در خودروهای مختلف حتی رنگ‌ها تغییر کند. در خودروهای امروزی معمولاً چندین نقشه برق جداگانه وجود دارد و سازنده برای ساده‌تر شدن عیب‌یابی سیستم برق خودرو، نقشه‌ها را به بخش‌های مجزا مثل برق موتور، سیستم روشنایی، یونیت‌های کنترلی (ECU/BCM)، سیستم‌های ایمنی و تجهیزات رفاهی تقسیم و منتشر می‌کند تا پیدا کردن مسیرها سریع‌تر و دقیق‌تر انجام شود.

نتیجه‌گیری عیب یابی برق ماشین

سیستم برق خودرو یکی از تخصصی‌ترین و حساس‌ترین بخش‌های خودرو است؛ مخصوصاً در خودروهای امروزی که بسیاری از عملکردها زیر نظر ECU/BCM و ماژول‌های الکترونیکی انجام می‌شود. چون برق ماشین نقش اتصال و هماهنگی بین بخش‌های ایمنی، رفاهی و حرکتی را بر عهده دارد، بروز هر ایراد می‌تواند از مشکلات ساده مثل روشن نشدن خودرو و خالی شدن باتری تا خطاهای پیچیده در سیستم‌های کنترلی را ایجاد کند. با دیجیتالی شدن خودروها و افزایش تجهیزات برقی، اهمیت عیب‌یابی برق خودرو بیشتر شده و به همان نسبت، خرابی‌های الکتریکی در بسیاری از موارد از ایرادات مکانیکی هم رایج‌تر شده‌اند؛ بنابراین برای جلوگیری از آسیب‌های پرهزینه، تشخیص اصولی با ابزار دقیق و در صورت نیاز مراجعه به برق‌کار متخصص خودرو بهترین راهکار است.

سوالات متداول برق ماشین

چطور بفهمیم مشکل از باتری است یا دینام؟
🔋 اگر بعد از روشن شدن خودرو، چراغ باتری روشن بماند یا نور چراغ‌ها با گاز دادن تغییر کند، احتمال خرابی دینام یا رگولاتور بالاست. اگر خودرو بعد از چند ساعت خاموشی استارت ضعیف می‌زند یا به‌سختی روشن می‌شود، بیشتر به باتری ضعیف یا برق‌دزدی خودرو مشکوک شوید.

علت روشن شدن چراغ چک بعد از دستکاری برق خودرو چیست؟
⚠️ دستکاری سیم‌کشی خودرو، نصب تجهیزات غیراستاندارد یا شل شدن سوکت‌ها می‌تواند باعث خطا در سنسورها و روشن شدن چراغ چک شود. در خودروهای جدید، حتی افت ولتاژ باتری هم می‌تواند خطاهای موقت ایجاد کند و نیاز به دیاگ داشته باشد.

چرا فیوز مرتب می‌سوزد و دوباره می‌پرد؟
🧯 سوختن تکراری فیوز خودرو معمولاً نشانه اتصالی، خرابی یک مصرف‌کننده برقی یا مشکل در دسته‌سیم است. اگر بدون رفع علت، فیوز را تعویض کنید (یا بدتر، فیوز قوی‌تر بگذارید) احتمال آسیب جدی به سیم‌کشی و قطعات بالا می‌رود.

چطور بفهمیم رله خراب شده یا مشکل از خود قطعه است؟
🧩 خرابی رله خودرو معمولاً با علائمی مثل کار نکردن فن، پمپ یا چراغ‌ها به‌صورت ناگهانی دیده می‌شود. یک روش ساده این است که رله هم‌مدل را (مثلاً رله بوق و فن اگر همسان باشند) جابه‌جا کنید؛ اگر مشکل جابه‌جا شد، احتمالاً رله معیوب است.

بدنه ضعیف (اتصال منفی) چه علائمی دارد؟
⚡ ضعف سیم بدنه می‌تواند باعث کم نور شدن چراغ‌ها، استارت سنگین، قطع و وصل شدن تجهیزات، نویز سیستم صوتی و خطاهای عجیب روی نمایشگر شود. بررسی و تمیز کردن محل اتصال منفی به بدنه یکی از اولین مراحل عیب‌یابی برق خودرو است.

آیا نصب دزدگیر یا سیستم صوتی تقویتی می‌تواند باعث برق‌دزدی شود؟
🎛️ بله، نصب دزدگیر غیراستاندارد، آمپلی‌فایر و مانیتور اگر اصولی سیم‌کشی نشود، می‌تواند باعث برق‌دزدی خودرو و خالی شدن باتری شود؛ مخصوصاً اگر رله/کلید قطع مناسب یا سیم‌کشی ایمن نداشته باشد.

چرا بعضی وقت‌ها خودرو صبح‌ها روشن نمی‌شود اما ظهر مشکل ندارد؟
🌙 در شب و هوای سرد، باتری ضعیف‌تر عمل می‌کند و اگر برق‌دزدی یا افت ولتاژ داشته باشید، صبح‌ها بیشتر خودش را نشان می‌دهد. همچنین رطوبت می‌تواند مشکل نشتی برق وایر شمع یا اتصالات سولفاته را تشدید کند.

چه زمانی برای عیب‌یابی برق خودرو باید حتماً سراغ متخصص رفت؟
🧑‍🔧 وقتی با علائمی مثل خاموش شدن ناگهانی خودرو، بوی سوختگی، گرم شدن سیم‌ها، سوختن پشت سر هم فیوزها، یا خطاهای متعدد ماژول‌ها (ECU/BCM) روبه‌رو هستید، بهتر است به برق‌کار خودرو مراجعه کنید تا از آسیب‌های پرهزینه جلوگیری شود.
