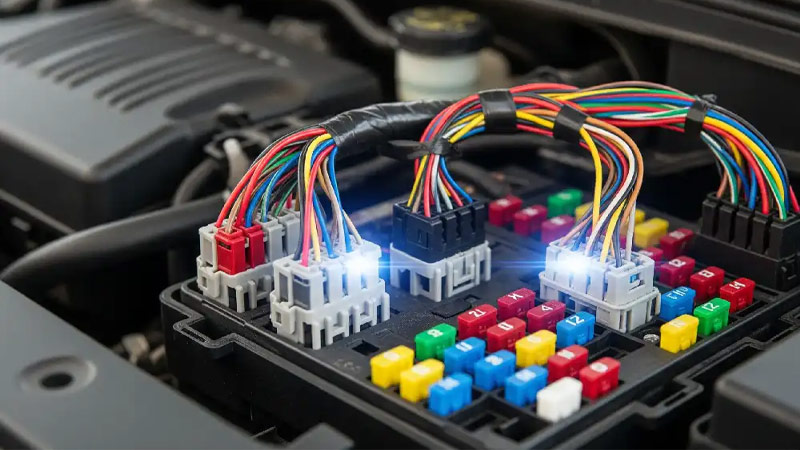

آموزش سیم‌کشی استاندارد و انتخاب فیوز در خودرو

در دنیای خودروهای مدرن، سیستم الکتریکی خودرو یکی از حیاتی‌ترین بخش‌ها به شمار می‌رود و نقش مستقیمی در ایمنی، عملکرد و دوام خودرو دارد. اصول سیم‌کشی و فیوز خودرو نه‌تنها زیربنای عملکرد صحیح تجهیزات الکتریکی و الکترونیکی هستند، بلکه از بروز اتصال کوتاه، اضافه‌بار، سوختن ECU و آسیب به قطعات گران‌قیمت جلوگیری می‌کنند. این مقاله با رویکردی تخصصی و کاربردی به بررسی ساختار، استانداردها و نکات کلیدی سیم‌کشی استاندارد خودرو و انتخاب صحیح فیوز می‌پردازد و تلاش دارد ترکیبی از دانش مهندسی برق خودرو و تجربه عملی تعمیراتی ارائه دهد. با توسعه فناوری‌های دیجیتال نظیر شبکه CAN BUS، ECU، BCM و سیستم‌های هوشمند خودرو، پیچیدگی سیستم برق افزایش یافته است، اما همچنان اصل بنیادین ثابت مانده است: انتقال ایمن و پایدار جریان الکتریکی از منبع تغذیه به مصرف‌کننده.

اجزای سیم‌کشی و فیوز خودرو

سیستم الکتریکی خودرو از مجموعه‌ای از اجزای به‌هم‌پیوسته تشکیل شده است که وظیفه توزیع و کنترل انرژی الکتریکی را بر عهده دارند. باتری خودرو به‌عنوان منبع اصلی تأمین انرژی عمل می‌کند و دینام (آلترناتور) مسئول تولید و شارژ مجدد برق در زمان کارکرد موتور است. سیم‌کشی خودرو که عمدتاً از مس با خلوص بالا ساخته می‌شود، نقش حیاتی در هدایت جریان دارد و باید از نظر سطح مقطع سیم، افت ولتاژ، مقاومت الکتریکی و تحمل حرارتی به‌درستی انتخاب شود. بر اساس اصول سیم‌کشی و فیوز خودرو، استفاده از استانداردهای بین‌المللی مانند ISO 6722، SAE J1128 و DIN 72551 تضمین‌کننده ایمنی، دوام و عملکرد پایدار مدارهای الکتریکی خودرو است و پایه‌ای مطمئن برای طراحی، تعمیر و عیب‌یابی سیستم برق خودرو فراهم می‌کند.

انواع سیم در سیم‌کشی خودرو

در اصول سیم‌کشی و فیوز خودرو، انتخاب درست نوع سیم برق خودرو بر اساس ضخامت سیم (گیج AWG) و کاربرد مدار اهمیت زیادی دارد. معمولاً سیم‌های ضخیم با AWG پایین مثل 10 تا 12 AWG برای مسیرهای جریان بالا مانند استارت، دینام، فن رادیاتور و سیستم شارژ استفاده می‌شوند؛ در مقابل، سیم‌های نازک‌تر با AWG بالاتر مثل 18 تا 20 AWG بیشتر برای مدارهای فرمان و سیگنال‌های کنترلی مانند ECU، سنسورها، رله‌ها، چراغ‌ها و شبکه CAN به‌کار می‌روند. در خودروهای جدید، استفاده از سیم‌های با عایق مقاوم مثل PVC خودرویی یا XLPE به دلیل مقاومت بالا در برابر حرارت، رطوبت، روغن و لرزش و کاهش خطر خوردگی و پوسیدگی سیم‌کشی اولویت دارد. انتخاب اشتباه سطح مقطع سیم یا عایق نامناسب می‌تواند باعث افت ولتاژ، داغ شدن سیم، ذوب شدن عایق، اتصالی و حتی آتش‌سوزی خودرو شود؛ بنابراین رعایت استاندارد سیم‌کشی خودرو و هماهنگی آن با آمپر فیوز مناسب، پایه اصلی ایمنی سیستم برق خودرو است.

استانداردهای سیم‌کشی و رنگ‌بندی خودرو

در اصول سیم‌کشی و فیوز خودرو، رعایت استاندارد سیم‌کشی خودرو یکی از مهم‌ترین عوامل برای افزایش ایمنی سیستم برق خودرو و جلوگیری از اتصال کوتاه، افت ولتاژ و آتش‌سوزی است. استانداردهای معتبر جهانی مثل SAE J1128 در آمریکا و DIN 72551 در اروپا، مشخصات فنی سیم برق خودرو را تعیین می‌کنند؛ از جمله نوع و جنس هادی (مس)، سطح مقطع سیم، مقاومت حرارتی عایق، تحمل جریان (آمپر)، و استاندارد عایق‌بندی. همچنین رنگ‌بندی سیم‌کشی خودرو به‌عنوان یک اصل کلیدی در این استانداردها مطرح است؛ برای مثال در بسیاری از سیستم‌ها قرمز برای مثبت (+) و مشکی برای منفی (−) استفاده می‌شود تا نصب و تعمیرات برق خودرو سریع‌تر و خطاهای انسانی کمتر شود. در نتیجه، اجرای درست این استانداردها علاوه بر بالا بردن کیفیت سیم‌کشی استاندارد خودرو، فرآیند عیب‌یابی برق خودرو را ساده‌تر می‌کند و باعث هماهنگی بهتر میان سیم، فیوز، رله و ECU در مدارهای الکتریکی می‌شود.

وظایف اصلی فیوز چیست؟

🛡️ محافظت از سیم‌کشی خودرو
جلوگیری از داغ شدن سیم‌ها و آسیب دیدن دسته‌سیم در برابر اضافه‌بار.

🔥 جلوگیری از آتش‌سوزی ناشی از اتصال کوتاه
قطع سریع مدار در زمان اتصالی برای جلوگیری از ذوب شدن عایق و حریق.

👨‍👩‍👧‍👦 حفظ ایمنی سرنشینان و خودرو
کاهش ریسک خطرات برقی و محافظت از تجهیزات حساس مثل ECU، رله‌ها و مصرف‌کننده‌ها.

تست فیوز خودرو

تست فیوز خودرو یکی از روش‌های سریع برای عیب‌یابی برق خودرو است و خرابی فیوز می‌تواند باعث قطع شدن چراغ‌ها، ضبط، فن یا حتی روشن نشدن خودرو شود. برای تشخیص فیوز سوخته ابتدا بازرسی چشمی انجام دهید؛ اگر نوار فلزی داخل فیوز شکسته یا ذوب شده باشد، فیوز خراب است. روش دقیق‌تر، تست فیوز با مولتی‌متر در حالت بوق (Continuity) یا Ω است؛ بوق زدن یا مقاومت نزدیک صفر یعنی فیوز سالم است. همچنین با لامپ تست اگر دو سر فیوز را بررسی کنید و لامپ روشن شود، فیوز سالم است. برای ایمنی، قبل از تست حتماً خودرو را خاموش کنید و سوئیچ را خارج کنید تا خطر اتصال کوتاه و آسیب به ECU کاهش یابد.

فیوز شنت (Shunt Fuse) چیست؟

فیوز شنت (Shunt Fuse) یک نوع محافظ الکتریکی پیشرفته در سیستم برق خودرو است که بیشتر در مدارهای حساس مثل ECU، BMS (مدیریت باتری) و مسیرهای جریان DC بالا استفاده می‌شود. این قطعه با ایجاد یک مقاومت بسیار کم (معمولاً کمتر از 1 میلی‌اهم) امکان اندازه‌گیری دقیق جریان را فراهم می‌کند تا ECU بتواند کنترل مصرف، تشخیص اضافه‌بار و مدیریت خطاهای برقی را انجام دهد. برخلاف فیوزهای معمولی که فقط برای قطع جریان در اتصال کوتاه یا اضافه‌بار طراحی شده‌اند، شنت هم نقش حفاظت دارد و هم اطلاعات پایش جریان (Current Sensing) را به واحد کنترل ارسال می‌کند.

برای تست فیوز شنت با مولتی‌متر معمولاً دستگاه روی حالت میلی‌ولت (mV) قرار می‌گیرد و افت ولتاژ دو سر شنت اندازه‌گیری می‌شود؛ افزایش غیرعادی افت ولتاژ یا تغییر مقدار نسبت به مشخصات کارخانه می‌تواند نشانه خرابی یا افزایش مقاومت داخلی باشد. هنگام تعویض فیوز شنت باید دقیقاً از همان ظرفیت آمپری (مثلاً 100A) و مشخصات فنی استاندارد استفاده شود، چون انتخاب اشتباه می‌تواند باعث خطای ECU، داغ شدن مدار، آسیب به باتری یا اختلال در شارژ شود. این فناوری با افزایش دقت در عیب‌یابی و تعمیرات برق خودرو، نقش مهمی در ایمنی و پایداری سیستم‌های الکتریکی دارد.

معرفی فیوزهای رایج در برق خودرو و جعبه فیوز

فیوز خودرو یکی از مهم‌ترین قطعات در سیستم برق خودرو است و مثل یک قطع‌کننده مدار اضطراری عمل می‌کند. وظیفه اصلی فیوز، محافظت از سیم‌کشی خودرو و قطعات الکتریکی در برابر جریان بیش از حد (Over Current) و اتصال کوتاه است. وقتی جریان از آمپر مجاز فیوز بالاتر برود، المنت داخلی فیوز ذوب می‌شود و مدار را قطع می‌کند تا از آسیب به بخش‌هایی مثل ECU، رله‌ها، چراغ‌ها، ضبط، فن و پمپ بنزین جلوگیری شود. فیوزهای خودرویی در مدل‌ها و سایزهای مختلف تولید می‌شوند و شناخت آن‌ها برای عیب‌یابی برق خودرو و تعویض فیوز سوخته ضروری است.

🧩 فیوز تیغه‌ای (Blade Fuse)
رایج‌ترین نوع فیوز جعبه فیوز خودرو در خودروهای امروزی است و با دو تیغه فلزی داخل سوکت قرار می‌گیرد. این فیوزها معمولاً با رنگ‌بندی آمپر (مثل 10A، 15A، 20A) شناخته می‌شوند و در مدارهایی مانند چراغ‌ها، برف‌پاک‌کن، ضبط و فندکی استفاده می‌شوند.

🧪 فیوز شیشه‌ای (Glass Fuse)
این فیوزها شکل استوانه‌ای دارند و المنت فلزی داخل بدنه شیشه‌ای قابل مشاهده است. بیشتر در خودروهای قدیمی یا برخی تجهیزات جانبی دیده می‌شوند و برای تشخیص فیوز سوخته با نگاه کردن به المنت داخلی، کار ساده‌تر است.

📦 فیوز مینی و میکرو (Mini / Micro Fuse)
نسخه‌های کوچک‌تر فیوز تیغه‌ای هستند و برای صرفه‌جویی در فضا داخل جعبه فیوزهای فشرده به کار می‌روند. در خودروهای مدرن با تجهیزات بیشتر، این مدل‌ها بسیار رایج‌اند و در مدارهای حساس‌تر مثل سیستم‌های کنترلی، ECU و BCM هم استفاده می‌شوند.

🌡️ فیوز حرارتی یا خودکار (Thermal / Resettable Fuse)
برخلاف فیوزهای معمولی که یکبار مصرف هستند، این نوع فیوز پس از افزایش دما یا اضافه‌بار مدار را قطع می‌کند و با خنک شدن (یا در برخی مدل‌ها با ریست دستی) دوباره وصل می‌شود. کاربرد آن در مدارهایی است که احتمال اضافه‌بار موقتی وجود دارد و نیاز به حفاظت تکرارشونده دارند.

مراحل سیم‌کشی استاندارد خودرو

سیم‌کشی خودرو یک فرآیند گام‌به‌گام و استاندارد است که از طراحی نقشه برق خودرو شروع می‌شود و تا تست نهایی مدارها ادامه دارد. برای اجرای صحیح اصول سیم‌کشی و فیوز خودرو ابتدا باید باتری خودرو را قطع کنید (قطع قطب منفی) تا خطر اتصال کوتاه و آسیب به ECU کاهش یابد. سپس طبق نقشه سیم‌کشی، مسیر سیم‌ها را به‌صورت اصولی مسیریابی کنید (دور از حرارت، لبه تیز و قطعات متحرک). در مرحله بعد، اتصالات را با کانکتور استاندارد و ضدآب و استفاده از روکش حرارتی (Heat Shrink) انجام دهید تا از نفوذ رطوبت و خوردگی جلوگیری شود. در نهایت، فیوز مناسب با آمپر صحیح برای هر مدار انتخاب کنید و پس از نصب، با مولتی‌متر مدار را از نظر ولتاژ، افت ولتاژ و نشتی جریان بررسی کنید تا سیم‌کشی ایمن و بدون خطا باشد.

لیست کامل ابزارهای برق خودرو و نصب فیوز

برای اجرای سیم‌کشی استاندارد خودرو و رعایت اصول سیم‌کشی و فیوز خودرو، داشتن ابزار مناسب باعث افزایش ایمنی، کیفیت اتصالات و کاهش خطای عیب‌یابی می‌شود. مهم‌ترین ابزارهای برق خودرو شامل موارد زیر است:

🔧 مولتی‌متر (Multimeter)
برای تست ولتاژ، مقاومت، تداوم (بوق)، بررسی اتصال کوتاه و افت ولتاژ در مدارهای خودرو.

✂️ سیم‌چین و سیم‌لخت‌کن
برای برش دقیق سیم و لخت کردن استاندارد روکش بدون آسیب به رشته‌های مسی.

🗜️ کرایمپر (Crimper) یا پرس سرسیم
ابزار حیاتی برای ایجاد اتصال محکم و استاندارد با سرسیم، فیش و کانکتور؛ جلوگیری از شل شدن، جرقه زدن و داغ شدن اتصال.

🧵 وایرشو و سرسیم‌های استاندارد (Terminal / Ferrule)
برای اتصال تمیز و مطمئن به سوکت‌ها، رله‌ها و جعبه فیوز و کاهش افت ولتاژ.

🔥 روکش حرارتی (Heat Shrink) و نوار آپارات
برای عایق‌کاری حرفه‌ای، جلوگیری از نفوذ رطوبت و افزایش دوام سیم‌کشی (بهتر از نوار چسب معمولی).

🧰 لامپ تست (Test Light)
برای بررسی سریع وجود برق در مدار و تست اولیه فیوز، رله و تغذیه مصرف‌کننده‌ها.

🧷 پروب سوزنی و ابزار باز کردن سوکت‌ها
برای تست سیم‌ها داخل سوکت بدون آسیب و مناسب برای عیب‌یابی ECU و CAN.

نکات ایمنی سیم‌کشی و فیوز خودرو

در اصول سیم‌کشی و فیوز خودرو، ایمنی برق خودرو مهم‌ترین اولویت است. قبل از هر کاری حتماً باتری را قطع کنید (ترجیحاً قطب منفی) و از دستکش عایق استفاده کنید. کار روی مدارهای جریان بالا بدون دانش کافی می‌تواند باعث اتصال کوتاه، سوختن فیوز، آسیب به ECU/BCM و حتی آتش‌سوزی شود. همچنین در محیط‌های مرطوب باید از سیم و کانکتور ضدآب، روکش حرارتی (Heat Shrink) و عایق‌بندی استاندارد استفاده شود تا خطر خوردگی و نشتی جریان کاهش یابد.

تفاوت برق خودرو قدیمی و مدرن

خودروهای قدیمی بیشتر بر پایه سیم‌کشی آنالوگ و مدارهای مستقیم کار می‌کردند؛ یعنی برای هر مصرف‌کننده، مسیر سیم جداگانه وجود داشت. اما در خودروهای جدید، سیستم‌ها به سمت شبکه‌های دیجیتال و واحدهای کنترلی مثل ECU، BCM و ماژول‌ها رفته‌اند. این تغییر باعث می‌شود تعداد سیم‌ها کمتر شود، ولی عیب‌یابی و طراحی سیم‌کشی به دلیل وجود ماژول‌ها، پروتکل‌ها و ارتباطات شبکه‌ای پیچیده‌تر باشد.

شبکه CAN در سیم‌کشی خودرو

شبکه CAN (Controller Area Network) یک پروتکل ارتباطی در خودرو است که به ماژول‌ها اجازه می‌دهد با دو سیم اصلی (CAN-H و CAN-L) با هم تبادل داده کنند و نیاز به سیم‌کشی گسترده را کاهش می‌دهد. در اصول سیم‌کشی و فیوز خودرو، CAN علاوه بر کاهش وزن دسته‌سیم و افزایش کارایی، نیازمند رعایت نکات مهمی مثل زوج‌تاب بودن سیم‌ها (Twisted Pair)، شیلدینگ در صورت نیاز و جلوگیری از نویز و تداخل الکترومغناطیسی (EMI) است. همچنین در برخی خودروهای جدید، از فیوزهای هوشمند و ماژول‌های توزیع برق استفاده می‌شود تا حفاظت مدارها دقیق‌تر انجام شود و خطاهای شبکه و مصرف‌کننده‌ها بهتر مدیریت شوند.

چک‌لیست سرویس سیستم الکتریکی و فیوزها

در اصول سیم‌کشی و فیوز خودرو، نگهداری دوره‌ای سیستم الکتریکی مهم‌ترین راه برای جلوگیری از اتصالی، افت ولتاژ، سوختن فیوز و خرابی ECU است. بررسی منظم دسته‌سیم، کانکتورها و جعبه فیوز باعث می‌شود ایرادها قبل از تبدیل شدن به خرابی‌های پرهزینه شناسایی شوند.

✅ چک‌لیست نگهداری سیستم برق خودرو
🔋 بررسی باتری برای نشتی اسید، سولفاته شدن سر باتری و شل بودن اتصالات
⚡ تست ولتاژ دینام (آلترناتور)؛ ولتاژ شارژ استاندارد معمولاً ۱۳.۵ تا ۱۴.۵ ولت است
🧵 بازرسی سیم‌کشی خودرو از نظر پارگی، پوسیدگی، داغ‌شدگی عایق و اتصال کوتاه
🧯 تعویض فوری فیوز سوخته و بررسی علت سوختن (نه فقط جایگزینی)
🧼 تمیز کردن کانکتورها و سوکت‌ها از گرد و غبار، روغن و رطوبت برای جلوگیری از اختلال و قطعی برق
⏚ بررسی اتصال بدنه (Ground) و اطمینان از محکم بودن اتصال زمین برای جلوگیری از نوسان برق و خطاهای ECU

تأثیر دما و رطوبت بر سیم‌کشی خودرو

گرما، رطوبت و گرد و غبار از عوامل اصلی خرابی سیم برق خودرو هستند و می‌توانند باعث خوردگی اتصالات، نشتی جریان، ترک خوردن عایق و اتصالی شوند. در مناطق گرمسیر یا مرطوب، استفاده از روکش‌های مقاوم (مانند XLPE)، کانکتورهای ضدآب و پوشش‌های محافظ سیلیکونی توصیه می‌شود تا از ذوب شدن عایق و کاهش عمر دسته‌سیم جلوگیری شود.

انتخاب آمپر مناسب برای فیوز ماشین

در اصول سیم‌کشی و فیوز خودرو، فیوز خودرو نقش یک محافظ مدار را دارد و در زمان اضافه‌بار (Over Current) یا اتصال کوتاه جریان را قطع می‌کند تا از آسیب به دسته‌سیم، ECU، رله‌ها و مصرف‌کننده‌ها جلوگیری شود. نکته کلیدی این است که انتخاب آمپراژ فیوز باید دقیق و متناسب با جریان مصرفی مدار باشد؛ فیوز مناسب باید مدار را محافظت کند اما باعث قطع بی‌مورد در حالت کارکرد عادی نشود. استفاده از فیوز با آمپر نامناسب می‌تواند منجر به سوختن مکرر فیوز یا بدتر از آن داغ شدن سیم‌کشی و آتش‌سوزی خودرو شود.

انواع فیوز خودرو

🧩 فیوز تیغه‌ای (Blade Fuse)
رایج‌ترین نوع فیوز جعبه فیوز خودرو در خودروهای جدید است و معمولاً با کد رنگ آمپراژ شناخته می‌شود (مثلاً زرد = ۲۰ آمپر).

🧪 فیوز شیشه‌ای (Glass Fuse)
بیشتر در خودروهای قدیمی و برخی تجهیزات جانبی دیده می‌شود و المنت داخلی آن قابل مشاهده است.

📦 مینی فیوز / میکرو فیوز (Mini / Micro Fuse)
نسخه کوچک‌تر فیوز تیغه‌ای برای جعبه فیوزهای فشرده در خودروهای مدرن و مدارهای کنترلی.

انتخاب فیوز بر اساس جریان مدار

انتخاب فیوز باید بر اساس جریان واقعی مدار و ظرفیت سیم (سطح مقطع/گیج) انجام شود. برای مثال اگر مدار چراغ‌ها حدود ۱۰ آمپر مصرف دارد، معمولاً فیوز ۱۵ آمپر انتخاب می‌شود تا در لحظه‌های راه‌اندازی یا نوسان کوتاه، بی‌مورد قطع نکند. اما فیوز بزرگ‌تر از حد نیاز (مثلاً ۳۰ آمپر برای مداری که سیم و مصرف‌کننده برای آن طراحی نشده) می‌تواند باعث عبور جریان خطرناک بدون قطع شدن شود و در نهایت به ذوب شدن عایق، اتصالی و آتش‌سوزی منجر شود؛ به همین دلیل اصول سیم‌کشی و فیوز خودرو همیشه روی تناسب آمپر فیوز با مدار و سیم‌کشی تأکید دارد.

استانداردهای فیوز در اصول سیم‌کشی و فیوز خودرو

در اصول سیم‌کشی و فیوز خودرو، انتخاب فیوز فقط به آمپراژ محدود نمی‌شود؛ فیوز باید طبق استانداردهای ایمنی و عملکردی (مثل UL 248 و در حوزه خودرویی ISO 8820) از نظر زمان قطع (Time-Current Curve)، تحمل دما، مقاومت در برابر لرزش و پایداری در جریان‌های لحظه‌ای تست و تأیید شده باشد. در خودرو به‌دلیل لرزش مداوم، گرمای محفظه موتور و نوسانات ولتاژ، استفاده از فیوزهای بی‌کیفیت می‌تواند باعث قطع بی‌مورد یا بدتر از آن عدم قطع در اضافه‌بار و افزایش ریسک اتصالی و آتش‌سوزی شود.

جدول مقایسه انواع فیوزهای خودرو

آموزش سریع تعویض فیوز سوخته

تعویض فیوز در خودرو یکی از ساده‌ترین کارهای عیب‌یابی برق خودرو است. ابتدا جعبه فیوز خودرو را پیدا کنید (معمولاً زیر داشبورد یا داخل محفظه موتور). سپس با انبرک فیوزکش/انبردست کوچک، فیوز سوخته را خارج کرده و فیوز جدید با همان آمپراژ (A) را جایگزین کنید. برای پیدا کردن فیوز درست، حتماً از نقشه جعبه فیوز یا دفترچه خودرو استفاده کنید.

اگر فیوز دوباره بسوزد، معمولاً نشانه اتصال کوتاه (اتصالی)، خوردگی سوکت‌ها یا شل بودن کانکتورها است و باید علت اصلی بررسی شود؛ چون تعویض مکرر بدون رفع مشکل می‌تواند به سیم‌کشی، رله‌ها و حتی ECU آسیب بزند. رعایت اصول سیم‌کشی استاندارد و نگهداری دوره‌ای، بهترین راه برای جلوگیری از خرابی‌های برقی و افزایش ایمنی خودرو است.
