آموزش شارژ كارتريج پرينتر ليزری

چاپگرهای لیزری به دلیل سرعت بالا، کیفیت چاپ مطلوب و هزینه‌های پایین نگهداری، در محیط‌های اداری و خانگی بسیار پرکاربرد هستند. یکی از اجزای اساسی در این چاپگرها، کارتریج تونر است که مسئول تولید چاپ‌های متنی و گرافیکی است. یکی از مشکلات رایج کاربران پرینترهای لیزری، تمام شدن تونر کارتریج و نیاز به شارژ مجدد آن است. در کلاس آموزش شارژ کارتریج پرینتر و این مقاله، به بررسی روش‌ها و تکنیک‌های تخصصی پر کردن تونر کارتریج پرینترهای لیزری مشکی خواهیم پرداخت و مدل‌های مختلف کارتریج‌های اچ پی مانند HP 12A، HP 85A و HP 130A را در نظر خواهیم گرفت.

ساختار و اجزای تونر کارتریج

قبل از پرداختن به روش‌های پرکردن تونر، لازم است با ساختار داخلی کارتریج آشنا شویم. کارتریج‌های لیزری معمولاً از بخش‌های مختلفی تشکیل شده‌اند که هرکدام وظیفه خاصی دارند. مهم‌ترین اجزای کارتریج عبارتند از:

• تونر: پودر ریز مشکی که درون کارتریج قرار دارد و برای ایجاد تصویر و متن بر روی کاغذ به کار می‌رود.

• درام: غلتکی حساس به نور که برای ایجاد تصویر بر روی کاغذ استفاده می‌شود.

• لیزر: دستگاهی که با استفاده از لیزر، تصویر مورد نظر را روی درام ایجاد می‌کند.

• پمپ تونر: مکانیسمی که تونر را به صورت متوازن به درام و سپس به کاغذ منتقل می‌کند.

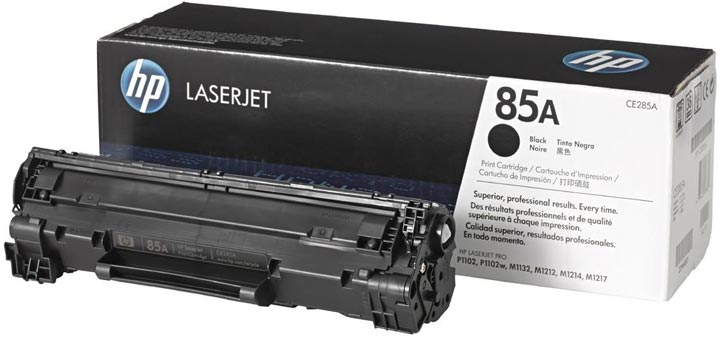

در این میان، کارتریج‌های اچ پی مانند HP 12A، HP 85A، و HP 130A نمونه‌های رایجی هستند که در محیط‌های کاری و اداری استفاده می‌شوند. پر کردن این کارتریج‌ها به‌طور صحیح نیازمند ابزار دقیق و آگاهی از نحوه عملکرد هر مدل است.

مراحل پر کردن تونر کارتریج

آماده‌سازی ابزارها و تجهیزات

برای پر کردن تونر کارتریج، باید ابزارهای تخصصی و مواد اولیه مناسب را فراهم کنید. در آموزش شارژ کارتریج تمامی این موارد به شما عملی تدریس میشود. این ابزارها معمولاً شامل موارد زیر هستند:

• تونر لیزری اصلی یا سازگار: باید از تونرهای با کیفیت بالا استفاده کنید تا عمر کارتریج طولانی‌تر باشد و کیفیت چاپ بدون افت پیدا کند.

• دستگاه‌های مکش تونر: این دستگاه‌ها برای تخلیه کامل تونر قدیمی و جایگزینی آن با تونر جدید به کار می‌روند.

• سوراخ‌زن مخصوص: برای ایجاد سوراخ در کارتریج جهت ورود تونر.

• دستکش و ماسک: برای جلوگیری از تماس مستقیم با تونر که می‌تواند برای سلامتی مضر باشد.

• جارو و دستمال تمیز: برای تمیز کردن پودر تونر اضافی و جلوگیری از ریختن آن در اطراف کارتریج.

مراحل دقیق پر کردن تونر

1. خارج کردن کارتریج از دستگاه: ابتدا کارتریج را از پرینتر خارج کرده و آن را روی یک سطح صاف و تمیز قرار دهید. این مرحله باید با دقت انجام شود تا هیچ‌گونه آسیبی به پرینتر یا خود کارتریج وارد نشود.

2. باز کردن درب کارتریج: درب کارتریج را به آرامی باز کنید. برخی از کارتریج‌ها مانند HP 12A نیازمند پیچ‌گوشتی برای باز کردن درب هستند. در برخی مدل‌ها، ممکن است از پیچ‌های فشاری استفاده شود که برای باز کردن کارتریج به ابزار خاصی نیاز ندارید.

3. تخلیه تونر قدیمی: در مرحله بعدی، باید تمام تونر قدیمی و مصرف‌شده را از داخل کارتریج تخلیه کنید. برای این کار از دستگاه‌های مکش تونر یا تکان دادن کارتریج به آرامی استفاده می‌شود. این مرحله بسیار حیاتی است زیرا باقی‌ماندن تونر قدیمی در کارتریج می‌تواند باعث اختلال در عملکرد آن شود.

4. پر کردن تونر جدید: تونر جدید باید به آرامی و به‌طور یکنواخت به داخل کارتریج ریخته شود. در این مرحله باید توجه ویژه‌ای به مدل کارتریج داشته باشید. برای مثال، کارتریج‌های HP 85A دارای یک درپوش برای ورود تونر هستند که باید به‌طور صحیح باز شده و تونر به درستی وارد آن شود. مقدار تونر باید به اندازه‌ای باشد که سطح تونر در کارتریج کاملاً پر شود، اما از ریختن اضافی آن جلوگیری شود.

5. بستن کارتریج: پس از پر کردن تونر، درب کارتریج را به‌طور محکم بسته و کارتریج را برای نصب مجدد آماده کنید.

ابزارهای ویژه شارژ کارتریج چاپگر

در مراکز تعمیرگاهی و برای انجام پرکردن تونر به‌صورت حرفه‌ای، ابزارهای خاصی به کار گرفته می‌شود که دقت و سرعت عملیات را افزایش می‌دهند. این ابزارها شامل موارد زیر هستند:

• دستگاه‌های تزریق تونر: این دستگاه‌ها قادر به پر کردن دقیق تونر کارتریج‌ها هستند. به‌ویژه برای کارتریج‌های حساس مانند HP 130A که نیازمند تزریق تونر به‌طور یکنواخت و با دقت بالا هستند، این دستگاه‌ها بسیار مفیدند.

• دستگاه‌های تخلیه تونر: این دستگاه‌ها برای استخراج تونر قدیمی از کارتریج استفاده می‌شوند و از پخش شدن تونر در اطراف کارتریج جلوگیری می‌کنند.

• دستگاه‌های تست کیفیت چاپ: پس از پر کردن کارتریج، کیفیت چاپ آن باید مورد بررسی قرار گیرد. دستگاه‌های تست می‌توانند به‌طور خودکار کیفیت چاپ و عملکرد کارتریج را بررسی کرده و هرگونه مشکل را شناسایی کنند.

• پمپ‌های مکش تونر: در کارتریج‌های پیچیده‌تر مانند HP 85A، پمپ‌های مکش تونر برای انتقال تونر به درستی به‌کار می‌روند.

آموزش شارژ کارتریج پرینتر لیزری HP مدل‌های 1160، 1320، 2014، 2015 و چندکاره HP 2727

قبل از شروع به شارژ کارتریج، تمامی مراحل را یکبار مرور کنید تا اطمینان حاصل کنید که تمامی مراحل را به درستی انجام خواهید داد.

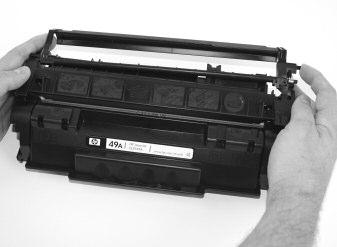

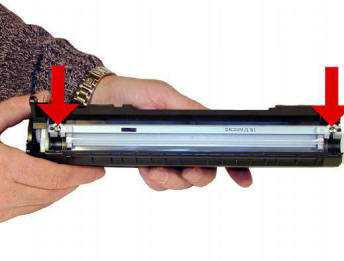

باز کردن شاتر درام:

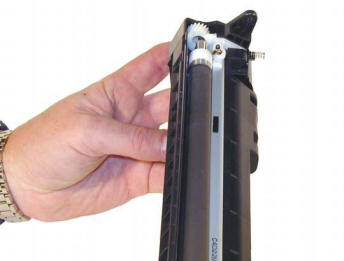

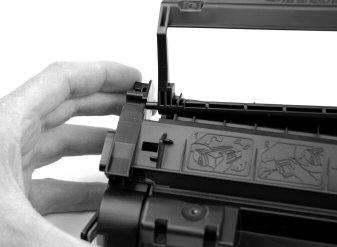

ابتدا شاتر درام را باز کنید. برای این کار، با استفاده از یک پیچ‌گوشتی تخت، قسمت راست شاتر را از جایگاه خود خارج کرده و آن را به آرامی بالا بیاورید.
(شاتر درام به عنوان یک حائل متحرک عمل می‌کند که درام را پوشش می‌دهد و از آن محافظت می‌کند.)

جابه‌جایی شاتر درام:
طرف چپ شاتر را به آرامی در جهت راست به‌طور افقی بلغزانید تا از جایگاه خود خارج شود. در این مرحله، باید دقت کنید که فنر شاتر از دست نرود و به‌درستی از مکان خود خارج گردد تا در هنگام بازگشت، عملکرد صحیح خود را حفظ کند.

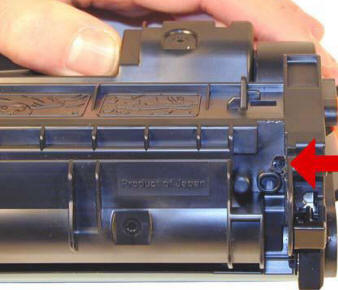

ایجاد سوراخ در مخزن تونر:

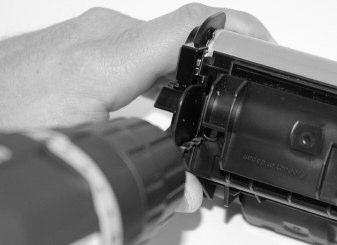

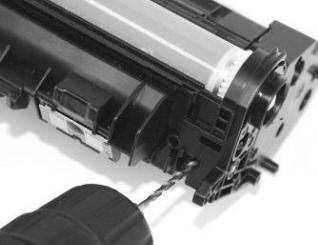

با استفاده از مته‌ای با اندازه ۲.۵ میلی‌متر، در حفره مستطیل‌شکل کوچک واقع در پشت مخزن تونر سوخته، سوراخی در هر دو طرف مخزن ایجاد کنید. این عملیات نیازمند دقت و تمرین است تا از آسیب به سایر بخش‌ها جلوگیری شود. پس از اتمام این مرحله، کارتریج باید به‌صورت اصلاح شده نشان داده شود.

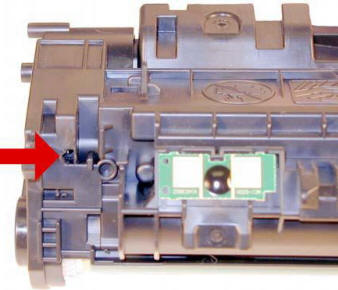

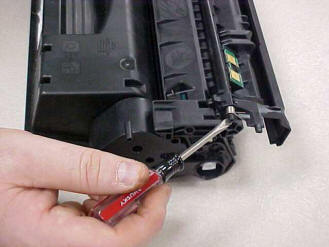

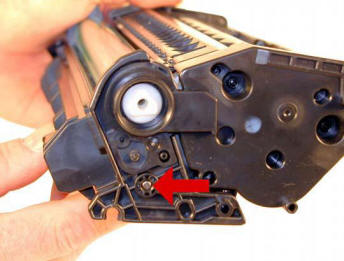

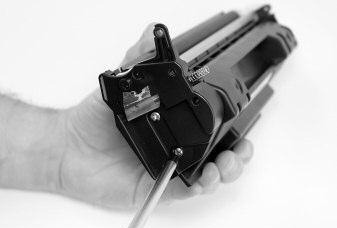

فشردن پین‌ها و جداسازی نوارهای کارتریج:

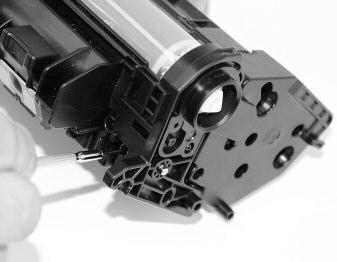

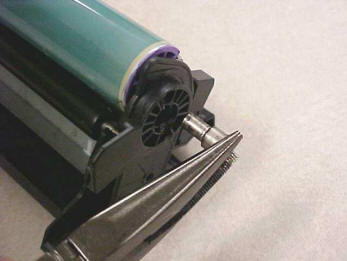

با استفاده از یک پیچ‌گوشتی تخت کوچک، پین‌ها را به سمت بیرون فشار دهید تا زمانی که سر پین‌ها از محل خود خارج شود. سپس با بهره‌گیری از انبردست یا سیم‌چین، پین‌ها را به دقت بیرون کشیده و جدا کنید.

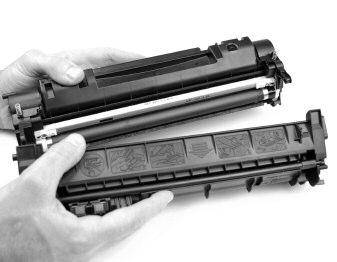

پس از آزادسازی پین‌ها، دو نیمه کارتریج را به آرامی از یکدیگر جدا کنید.

خارج کردن محور درام:

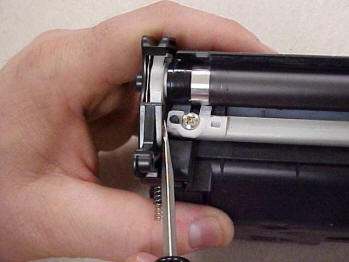

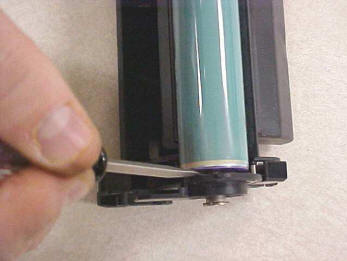

با استفاده از یک پیچ‌گوشتی تخت، که بین انتهای درام و دیواره داخلی کارتریج قرار داده‌اید، محور درام را به آرامی به سمت بیرون فشار دهید تا سر محور از جای خود خارج شود. پس از آن، با استفاده از دم‌باریک، محور درام را محکم گرفته و آن را به دقت بیرون بکشید.

هشدار:
درام حساس‌ترین قطعه در کارتریج است که مسئول فرآیند چاپ می‌باشد. هنگام کار با درام باید دقت کنید تا از وارد شدن هرگونه ضربه به آن جلوگیری کنید، چرا که آسیب به درام می‌تواند عملکرد چاپ را به شدت مختل کند.

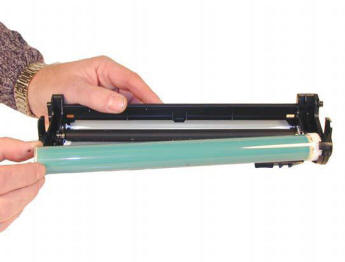

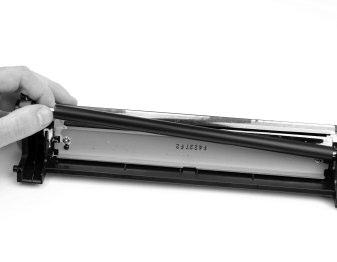

خارج کردن درام و PCR:

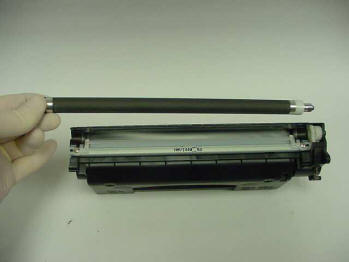

با دقت درام را از سر بدون چرخ‌دنده بلند کرده و آن را به آرامی به بیرون بلغزانید تا از جایگاه خود خارج شود. سپس، PCR را از مکان خود خارج کنید. در دوره آموزش شارژ کارتریج پرینتر تمامی این مراحل عملی به شما تدریس میشود.

آموزش تمیز کردن گریز شفت PCR:
گریس‌های باقی‌مانده روی شفت PCR را با استفاده از دستمال کاغذی به دقت تمیز کنید، توجه داشته باشید که از تماس گریس با بدنه PCR جلوگیری شود. در نهایت، PCR را با استفاده از یک دستمال بدون پرز به طور کامل پاک کنید تا از هرگونه آلودگی یا ذرات اضافی پاک شود.

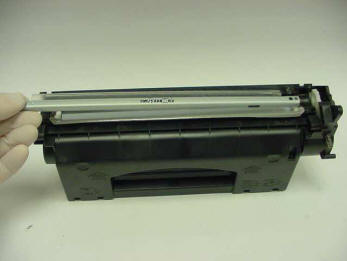

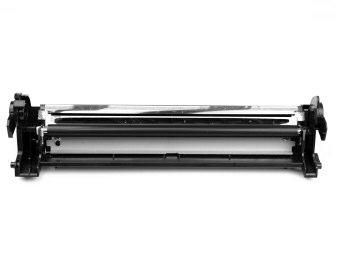

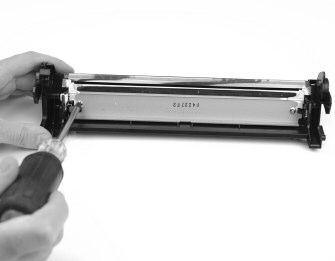

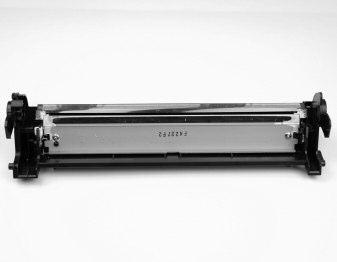

جداسازی وايپر بليد:
دو پیچ وايپر بليد را با دقت باز کرده و وايپر بليد را به آرامی از جای خود خارج کنید. در صورت امکان، از دستگاه دمنده هوا برای تمیز کردن آن استفاده کنید. توجه داشته باشید که لبه پلاستیکی وايپر بليد را با دست یا دستمال تمیز نکنید و فقط از هوا برای زدودن آلودگی‌ها استفاده کنید.

روش تمیز کردن مخزن تونر:
تمامی تونر سوخته‌های داخل مخزن را به دقت تخلیه کرده و سپس از هوای فشرده برای تمیز کردن مخزن استفاده کنید تا تمامی ذرات باقی‌مانده به‌طور کامل خارج شوند.

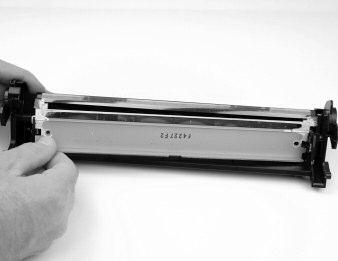

آموزش نصب وايپر بليد:
وايپر بليد را به دقت در محل خود قرار داده و دو پیچ آن را محکم ببندید.

تمیز کردن محل نشستن PCR:
با استفاده از گوش پاک‌کن، محل نشستن PCR را به دقت تمیز کنید. در صورتی که به گریس هدایت‌کننده برق (معمولاً رنگ آن مشکی است) دسترسی دارید، محل نصب PCR را با مقدار کمی از این گریس آغشته کنید. سپس، PCR را به آرامی در جایگاه خود نصب کنید.

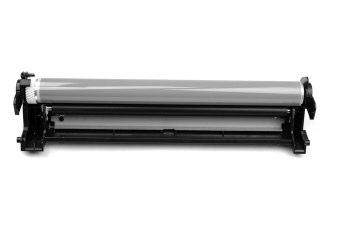

نصب درام در جایگاه خود:

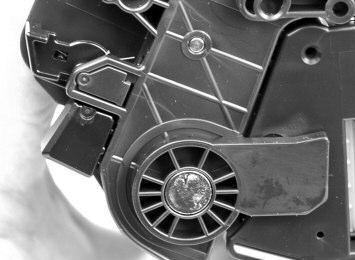

در ابتدا، چرخ‌دنده درام را در محل خود قرار دهید و سپس محور درام را در طرف دیگر به دقت جای‌گذاری کنید. پس از قرار دادن درام، آن را به‌طور کامل 2 تا 3 دور در جای خود بچرخانید.

نحوه چرخاندن درام:
اگر از سمت چرخ‌دنده به درام نگاه کنید، جهت چرخش آن باید مخالف جهت حرکت عقربه‌های ساعت باشد. در این حالت، درام باید به‌راحتی و آزادانه در محل خود بچرخد. در صورتی که درام حین چرخش گیر می‌کند، مقداری تونر به سطح آن بمالید و سپس درام را دوباره بچرخانید تا روان‌تر بچرخد.

نگهداری درام:
نیم‌تنه درام را از نور دور نگه‌دارید و آن را به‌طور ایمن در جای خود قرار دهید تا از آسیب به آن جلوگیری شود.

باز کردن پیچ‌های نگهدارنده درپوش مخزن تونر:
دو پیچ نگهدارنده درپوش مخزن تونر را با دقت باز کرده و درپوش را بردارید تا به مراحل بعدی شارژ کارتریج ادامه دهید. ما در دوره آموزش تعمیر کارتریج به شما تمامی مراحل را عملی نشان خواهیم داد.

شکستن جوش پلاستیک و خارج کردن درپوش مخزن تونر:
پلیت برق‌رسان زیر درپوش مخزن تونر به وسیله جوش پلاستیک به مخزن متصل شده است. برای شکستن جوش پلاستیک، پیچ‌گوشتی تخت کوچکی را بین پلیت و مخزن تونر قرار دهید و با دقت و آرامی فشار دهید تا جوش پلاستیک شکسته شود. پس از این مرحله، درپوش را به‌راحتی خارج کنید.

یادآوری: هنگام سوار کردن مجدد کارتریج، فقط دو پیچ برای نگه‌داشتن درپوش کافی است و شکستن جوش پلاستیک تأثیری در عملکرد کارتریج ندارد.

خارج کردن غلطک مغناطیسی:

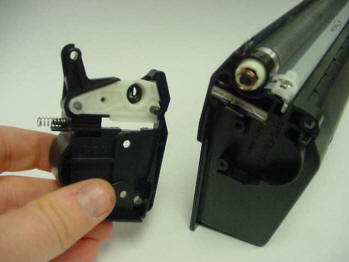

انتهای غلطک مغناطیسی را با دقت گرفته و آن را به آرامی بالا بیاورید. سپس، به‌طور دقیق و با احتیاط، غلطک را از جای خود خارج کنید. در این مرحله، چرخ‌دنده کوچک سر غلطک از محل خود جدا می‌شود. چرخ‌دنده آزاد شده را از سر غلطک بیرون آورده و جدا کنید.

تمیز کردن بوش‌ها و غلطک مغناطیسی:
دو بوش پلاستیکی سیاه و سفید رنگ را از دو طرف غلطک برداشته و آن‌ها را تمیز کنید. پس از آن، غلطک مغناطیسی را ابتدا با استفاده از هوای فشرده و سپس با یک دستمال بدون پرز به‌طور کامل تمیز کنید تا از هرگونه گرد و غبار و آلودگی پاک شود.

جداسازی دکتر بلیید:
دو پیچ دکتر بلیید را باز کنید. ابتدا زائده‌های پلاستیکی سفید رنگ را از جای خود بردارید، سپس دکتر بلیید را به آرامی از محل خود خارج کنید.

تمیز کردن مخزن تونر و پر کردن آن:
داخل مخزن تونر را با استفاده از هوای فشرده به دقت تمیز کنید. سپس، تونر جدید را به مقدار مورد نیاز (حدود 150 گرم که بستگی به نوع تونر دارد) داخل مخزن بریزید. برای این کار، ابتدا تونر را در قوطی خود به خوبی تکان دهید، سپس آن را در یک کیسه پلاستیکی کوچک ریخته و به آرامی از کیسه به داخل مخزن منتقل کنید.

تمیز کردن دکتر بلیید و نصب آن:
دکتر بلیید را با استفاده از هوای فشرده تمیز کرده و سپس آن را در جای خود قرار دهید. زائده‌های پلاستیکی را در دو طرف دکتر بلیید قرار داده و پیچ‌ها را محکم ببندید.

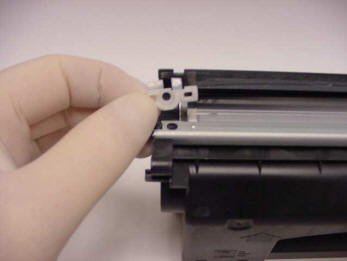

نصب بوش‌های پلاستیکی:
بوش‌های پلاستیکی را در دو طرف غلطک مغناطیسی نصب کنید. بوش سفید را در سمت چرخ‌دنده و بوش سیاه را در طرف دیگر قرار دهید.

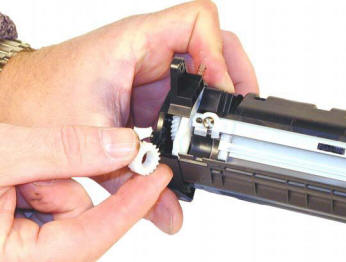

نصب چرخ‌دنده و غلطک مغناطیسی:
چرخ‌دنده سر غلطک را در جای خود (پشت بازوی سفید رنگ) قرار دهید. سپس غلطک مغناطیسی را به آرامی روی مخزن تونر قرار دهید و پخ انتهای غلطک و پخ چرخ‌دنده را در یک امتداد قرار داده و با دقت غلطک را به چرخ‌دنده وارد کنید.

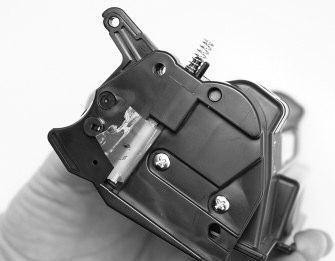

بستن درپوش کارتریج:
درپوش را در جای خود قرار داده و دو پیچ آن را محکم ببندید تا از فیکس شدن درپوش اطمینان حاصل کنید.

اتصال نیم‌تنه تونر و نیم‌تنه درام:
نیم‌تنه تونر را با دقت به نیم‌تنه درام متصل کنید. سپس، دو پین کارتریج را به‌طور صحیح و دقیق در جایگاه خود نصب نمایید.

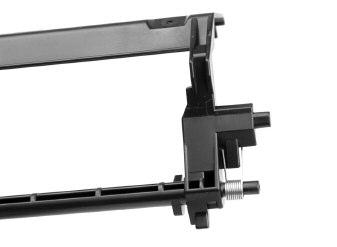

نصب شاتر درام:
شاتر درام را به آرامی روی مخزن تونر سوخته قرار دهید. فنر شاتر را به‌طور صحیح در اسلات مربوطه قرار داده و هر دو انتهای شاتر را با دقت فشار دهید تا در جایگاه خود قفل شود. در صورت نیاز، می‌توانید یک طرف شاتر را با لغزاندن به جایگاه خود وارد کنید و سپس طرف دیگر را فشار دهید.

آماده‌سازی کارتریج برای نصب در پرینتر:
کارتریج اکنون آماده نصب در پرینتر است. اگر مراحل فوق را با دقت و حوصله انجام داده باشید و از تونر با کیفیت استفاده کرده باشید، پس از چاپ، کیفیت عالی کارتریج شارژ شده را تحسین خواهید کرد.

کارتریج پرینترهای HP مدل‌های ۲۰۱۴/۲۰۱۵ و چندکاره HP ۲۷۲۷ با شماره فنی Q۷۵۵۳A و کارتریج پرینترهای HP ۱۱۶۰/۱۳۲۰ با شماره فنی Q۵۹۴۹A شناخته می‌شوند. در درایور نرم‌افزار تمامی پرینترهای لیزری HP، گزینه‌ای به نام Density وجود دارد که به کاربران این امکان را می‌دهد تا شدت رنگ چاپ را تنظیم کنند. مقیاس Density بین ۱ تا ۵ متغیر است، که عدد ۱ کم‌رنگ‌ترین و عدد ۵ پررنگ‌ترین نتیجه چاپ را فراهم می‌کند. مقدار پیش‌فرض برای Density عدد ۳ است.

پس از شارژ کارتریج و در صورتی که چاپ کمی کم‌رنگ باشد، می‌توانید تنظیمات Density را روی ۴ یا ۵ قرار دهید تا رنگ پررنگ‌تری داشته باشید. توجه داشته باشید که تنظیم Density به مقادیر بالاتر می‌تواند مصرف تونر را افزایش دهد.

نکات تخصصی در پر کردن تونر کارتریج

انتخاب تونر با کیفیت: استفاده از تونر بی‌کیفیت می‌تواند موجب آسیب به اجزای داخلی کارتریج و کاهش کیفیت چاپ شود. تونرهای سازگار با برندهایی مانند HP باید انتخاب شوند تا عملکرد مطلوب حفظ گردد.

احتیاط در برابر تونر‌های اضافی: تونر اضافی می‌تواند به‌راحتی در کارتریج پخش شده و باعث گرفتگی قطعات مختلف کارتریج شود. بنابراین، همیشه باید از تونر در حد نیاز استفاده کرد.

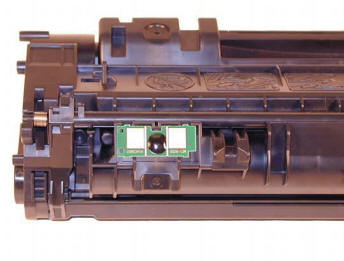

ریست کردن تراشه (Chip Reset): بسیاری از کارتریج‌ها مانند HP 130A دارای یک تراشه الکترونیکی هستند که پس از هر بار پر کردن، باید ریست شود تا پرینتر بتواند میزان تونر را شناسایی کند و به‌درستی چاپ کند.

مراقبت از درام: درام یکی از بخش‌های حساس کارتریج است و هرگونه آسیب به آن می‌تواند منجر به مشکلاتی در کیفیت چاپ شود. هنگام پر کردن تونر باید از وارد کردن هرگونه فشار اضافی روی درام جلوگیری کرد.

در کلاس آموزش پر کردن تونر کارتریج‌های لیزری، اگر به‌درستی و با دقت انجام شود، می‌تواند به کاهش هزینه‌ها و افزایش عمر کارتریج‌ها کمک کند. اما این کار نیازمند تخصص و آگاهی از مدل‌های مختلف کارتریج‌ها است. به‌ویژه در کارتریج‌های اچ پی مانند HP 12A، HP 85A و HP 130A که هرکدام نیازمند ابزار و تکنیک‌های خاصی هستند، انجام این کار باید با دقت و از طریق ابزارهای حرفه‌ای انجام شود. همچنین، استفاده از تونرهای با کیفیت، تنظیم صحیح تراشه و بررسی عملکرد چاپ از جمله مواردی هستند که باید در نظر گرفته شوند تا کیفیت چاپ و عمر کارتریج به حداکثر برسد.
