دستگاه DVR (Digital Video Recorder) یکی از اجزای اصلی سیستمهای دوربین مداربسته آنالوگ و AHD است که وظیفه دریافت، پردازش، ضبط و مدیریت تصاویر ویدئویی را بر عهده دارد. این دستگاه سیگنالهای آنالوگ ارسالی از دوربینها را از طریق کابل کواکسیال دریافت کرده و با استفاده از مبدل آنالوگ به دیجیتال (ADC) آنها را به دادههای دیجیتال تبدیل میکند. سپس تصاویر پردازششده با فرمتهای فشردهسازی پرکاربرد مانند H.264، H.265 و H.265+ روی هارد دیسک مخصوص DVR ذخیره میشوند تا فضای ذخیرهسازی بهینه و کیفیت تصویر حفظ شود.

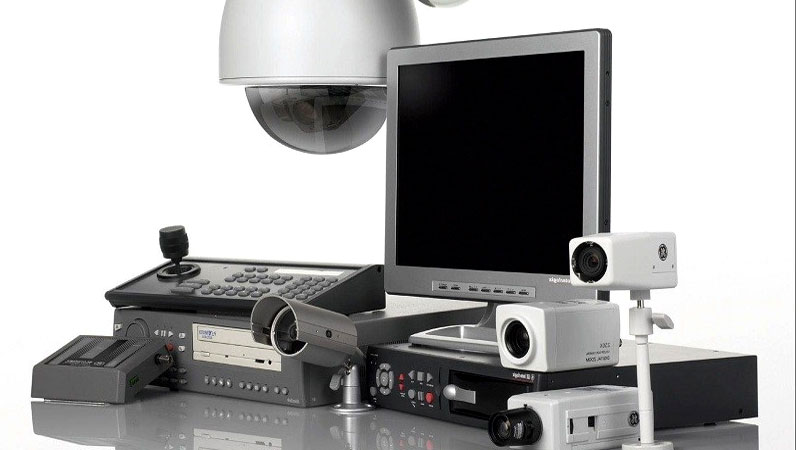

تعمیر دستگاه دوربین مداربسته
عملکرد دستگاه DVR شامل ضبط همزمان چند کانال تصویر، نمایش زنده دوربینها، بازپخش تصاویر ضبطشده، بکاپگیری و مدیریت هوشمند دادهها است. این دستگاه از قابلیتهایی مانند تشخیص حرکت (Motion Detection)، زمانبندی ضبط، مدیریت کاربران و تنظیم کیفیت تصویر پشتیبانی میکند. همچنین با اتصال DVR به اینترنت، امکان انتقال تصویر روی موبایل و کامپیوتر فراهم میشود تا کاربران در هر زمان و مکان بتوانند تصاویر دوربین مداربسته را بهصورت زنده یا ضبطشده مشاهده کنند. وجود سیستم هشدار هوشمند در DVR باعث میشود در صورت تشخیص حرکت یا وقوع رویداد مشکوک، دستگاه بهصورت خودکار ضبط را فعال کرده و اعلان امنیتی ارسال کند؛ قابلیتی که نقش مهمی در افزایش امنیت اماکن مسکونی، تجاری و صنعتی دارد.
دستگاه DVR از چه قطعاتی تشکیل شده است؟
دستگاه DVR دوربین مداربسته از مجموعهای از قطعات سختافزاری تخصصی تشکیل شده است که هرکدام نقش مهمی در ضبط، پردازش، ذخیرهسازی و انتقال تصویر دارند. آشنایی با این قطعات به درک بهتر عملکرد دستگاه و همچنین عیبیابی و تعمیر DVR کمک میکند.
🧠 پردازنده مرکزی (CPU)
پردازنده مرکزی یا CPU DVR مهمترین بخش دستگاه است که وظیفه پردازش تصاویر دریافتی از دوربینها، فشردهسازی و مدیریت سیستمعامل را بر عهده دارد. این پردازندهها معمولاً از نوع ARM یا x86 هستند و قدرت آنها متناسب با تعداد کانال DVR، کیفیت تصویر (HD، Full HD، 4K) و قابلیتهایی مانند تشخیص حرکت انتخاب میشود.
💾 حافظه RAM
RAM DVR بهعنوان حافظه موقت برای اجرای سریع سیستم و پردازش همزمان دادهها استفاده میشود. مقدار رم معمولاً بین 1 تا 4 گیگابایت است و نقش مهمی در سرعت عملکرد دستگاه، پخش روان تصاویر و انتقال تصویر آنلاین دارد.
🗄️ هارد دیسک (HDD)
هارد دیسک مخصوص DVR فضای اصلی ذخیرهسازی تصاویر و ویدئوهای ضبطشده است. این هاردها برای کارکرد 24 ساعته طراحی شدهاند و ظرفیت آنها از 500 گیگابایت تا چندین ترابایت متغیر است. انتخاب هارد مناسب تأثیر مستقیمی بر مدت زمان نگهداری فیلمها و امنیت اطلاعات دارد.
🔌 پورتهای ورودی و خروجی
دستگاه DVR دارای پورتهای متنوعی است از جمله:
-
BNC برای اتصال دوربینهای آنالوگ و AHD
-
پورت شبکه (LAN) برای اتصال به اینترنت
-
USB برای بکاپگیری و اتصال موس
-
HDMI و VGA برای اتصال به مانیتور
این پورتها امکان مدیریت کامل سیستم دوربین مداربسته را فراهم میکنند.
⚡ منبع تغذیه (Power Supply)
منبع تغذیه DVR وظیفه تبدیل برق AC به DC و تأمین ولتاژ پایدار برای قطعات داخلی را دارد. خرابی این بخش یکی از رایجترین دلایل روشن نشدن یا ریست شدن DVR است.
🌬️ فن خنککننده
فن خنککننده برای کنترل دمای داخلی دستگاه استفاده میشود و از داغ شدن بیش از حد CPU و برد اصلی جلوگیری میکند. عملکرد صحیح فن باعث افزایش طول عمر DVR و کاهش خرابیهای سختافزاری میشود.
🧩 برد اصلی (Main Board)
برد اصلی DVR محل نصب تمامی قطعات الکترونیکی مانند CPU، RAM و چیپهای پردازشی است و ارتباط بین اجزا را برقرار میکند. هرگونه آسیب به این برد میتواند باعث قطع تصویر، شناسایی نشدن دوربینها یا خرابی کامل دستگاه شود.
🌐 کارت شبکه
کارت شبکه DVR امکان اتصال دستگاه به شبکه داخلی و اینترنت را فراهم میکند و نقش کلیدی در انتقال تصویر روی موبایل، مشاهده آنلاین دوربینها و مدیریت از راه دور دارد.
✅ شناخت این قطعات به شما کمک میکند تا در زمان خرید، نگهداری، عیبیابی و تعمیر DVR دوربین مداربسته تصمیم دقیقتر و حرفهایتری بگیرید. اگر بخواهید، میتوانم همین محتوا را برای NVR یا بهصورت مقایسه DVR و NVR هم آماده کنم.
عیبیابی و تعمیر DVR دوربین مداربسته
عیبیابی و تعمیر DVR دوربین مداربسته یکی از مهمترین خدمات در حوزه سیستمهای حفاظتی و دوربین مداربسته CCTV است که نقش مستقیمی در کیفیت ضبط تصاویر، انتقال تصویر و حفظ امنیت دارد. بروز مشکلاتی مانند روشن نشدن DVR، ضبط نشدن تصاویر دوربین مداربسته، شناسایی نشدن هارد DVR و قطع شدن تصویر معمولاً به دلایل سختافزاری، نرمافزاری یا نوسانات برق رخ میدهد و نیاز به بررسی تخصصی دارد.
⚡ روشن نشدن DVR و مشکلات منبع تغذیه
یکی از رایجترین موارد در عیبیابی DVR، مشکل روشن نشدن DVR یا ریست شدن مداوم دستگاه است. این مشکل معمولاً به دلیل نوسان برق، خرابی پاور DVR یا ولتاژ تغذیه ناکافی ایجاد میشود. استفاده از منبع تغذیه استاندارد DVR و محافظ برق، نقش مهمی در جلوگیری از آسیب به برد اصلی دارد.
💾 شناسایی نشدن هارد DVR و ضبط نشدن تصاویر
در بسیاری از موارد تعمیر DVR به دلیل شناسایی نشدن هارد DVR یا ضبط نشدن تصاویر دوربین مداربسته انجام میشود. این مشکل میتواند ناشی از خرابی هارد دیسک DVR، کابل SATA معیوب یا تنظیمات نادرست ضبط باشد. استفاده از هارد مخصوص دوربین مداربسته (Surveillance HDD) و بررسی سلامت هارد، راهکار اصلی رفع این مشکل است.
📺 تصویر ندارد DVR یا قطع و وصل شدن تصویر
اگر DVR تصویر ندارد یا پیغام No Signal نمایش داده میشود، معمولاً سیگنال ورودی دوربین مداربسته ضعیف است یا تنظیمات خروجی HDMI و VGA DVR بهدرستی انجام نشده است. همچنین آپدیت نبودن Firmware DVR یا فعال بودن Privacy Mask میتواند باعث عدم نمایش تصویر شود.
🧩 سیاه و سفید شدن تصویر DVR و افت کیفیت
سیاه و سفید شدن تصویر DVR یکی از مشکلات رایج سختافزاری است که اغلب به دلیل تنظیم اشتباه PAL و NTSC یا ناسازگاری مانیتور با DVR ایجاد میشود. طول زیاد کابل تصویر و تنظیم نادرست رنگ و روشنایی نیز از عوامل افت کیفیت تصویر دوربین مداربسته هستند.
🗂️ پخش نشدن فیلم ضبط شده DVR
در برخی موارد کاربران با مشکل پخش نشدن فیلم ضبط شده DVR یا عدم دسترسی به سوابق محلی مواجه میشوند. این مشکل میتواند به دلیل خرابی هارد دیسک DVR، بازنویسی فایلها (Overwrite) یا توقف ضبط رخ دهد. بررسی تنظیمات ضبط و سلامت هارد، اولین مرحله در عیبیابی و تعمیر DVR است.
🧪 تصویر تکهتکه DVR و لگ تصویر
تصویر تکهتکه DVR یا لگ در بازپخش معمولاً به دلیل Bitrate پایین، فشردهسازی نامناسب یا خرابی هارد DVR ایجاد میشود. در صورت ادامه مشکل، احتمال نقص سختافزاری برد اصلی DVR نیز وجود دارد.
🔊 قطع بودن صدای دوربین مداربسته در DVR
صدای دوربین مداربسته قطع است زمانی رخ میدهد که میکروفن دوربین مداربسته تغذیه مناسب ندارد یا کابل صدا DVR خراب شده است. همچنین غیرفعال بودن تنظیمات Audio در DVR باعث میشود در بازبینی نیز صدایی وجود نداشته باشد.
🌐 مشکل انتقال تصویر DVR روی موبایل
انتقال تصویر DVR روی موبایل یکی از پرجستجوترین مشکلات کاربران است. این مشکل معمولاً به دلیل تنظیمات اشتباه شبکه DVR، ناسازگاری IP Address یا خرابی کارت شبکه DVR رخ میدهد. تنظیم صحیح شبکه و بررسی اینترنت، راهکار اصلی رفع مشکل انتقال تصویر DVR است.
🧊 تصویر شطرنجی DVR در بازپخش آنلاین
در صورت مشاهده تصویر شطرنجی DVR هنگام مشاهده از راه دور، معمولاً پهنای باند اینترنت کافی نیست یا تنظیمات Bitrate و رزولوشن DVR بیش از حد بالا است. همچنین محدودیت دسترسی کاربر میتواند باعث این مشکل شود.
💽 بکاپ نگرفتن DVR
بکاپ نگرفتن DVR یا عدم امکان پشتیبانگیری اغلب به دلیل خرابی فلش USB، اشغال بالای CPU DVR یا حجم زیاد فایلهای ضبط شده رخ میدهد. برای رفع این مشکل، توقف موقت ضبط و استفاده از حافظه سالم توصیه میشود.
🚨 خاموش نشدن آلارم DVR
آلارم DVR خاموش نمیشود زمانی اتفاق میافتد که تنظیمات هشدار DVR نادرست است یا خروجی آلارم بهصورت دستی فعال مانده است. در برخی مدلها، آپدیت Firmware DVR برای رفع این مشکل ضروری است.
🎮 کار نکردن ریموت کنترل DVR
ریموت DVR کار نمیکند معمولاً به دلیل اتمام باتری، فاصله یا زاویه نامناسب و خرابی گیرنده IR DVR است. بررسی ساده این موارد اغلب مشکل را برطرف میکند.
⏱️ کم بودن زمان ذخیرهسازی DVR
زمان ذخیرهسازی DVR کم است زمانی رخ میدهد که ظرفیت هارد دیسک DVR کافی نیست یا کیفیت ضبط تصاویر دوربین مداربسته بیش از حد بالا تنظیم شده است. استفاده از هارد با ظرفیت بالاتر و بهینهسازی تنظیمات ضبط، بهترین راهکار است.
✅ جمعبندی تخصصی
عیبیابی و تعمیر DVR دوربین مداربسته نیازمند دانش تخصصی در زمینه سختافزار DVR، نرمافزار DVR، شبکه و ذخیرهسازی تصاویر است. استفاده از هارد مناسب DVR، پاور استاندارد، Firmware بهروز و تنظیمات صحیح شبکه باعث افزایش عمر دستگاه و کاهش هزینههای تعمیر DVR میشود. در صورت بروز خرابیهای جدی، تعمیر تخصصی DVR بهمراتب مقرونبهصرفهتر از تعویض کامل دستگاه خواهد بود.
عیبیابی و تعمیر NVR دوربین مداربسته
عیبیابی و تعمیر NVR دوربین مداربسته یکی از پرجستجوترین خدمات در حوزه دوربین مداربسته تحت شبکه است، زیرا بیشتر مشکلات این دستگاه به شبکه، اینترنت، تنظیمات IP و مرورگر مربوط میشود. کاربرانی که با خطاهایی مانند در دسترس نبودن NVR از طریق مرورگر شبکه، عدم نمایش تصویر NVR، انتقال تصویر NVR روی اینترنت و ضبط نکردن NVR مواجه میشوند، معمولاً نیاز به بررسی تخصصی تنظیمات و سختافزار دستگاه دارند.
🌐 NVR از طریق مرورگر شبکه در دسترس نیست
زمانی که NVR از طریق مرورگر شبکه در دسترس نیست، اولین مرحله در عیبیابی و تعمیر NVR بررسی تنظیمات PROXY SERVER است. در بسیاری از موارد، فعال بودن Proxy باعث میشود صفحه وب NVR باز نشود. با غیرفعال کردن Proxy در تنظیمات مرورگر، مشکل بالا نیامدن صفحه وب NVR برطرف میشود.
در صورت تداوم مشکل، باید سایر مشکلات شبکه مانند خرابی کابل شبکه، قطع ارتباط LAN و پاسخ ندادن IP NVR بررسی شود.
🖥️ عدم نمایش صفحات وب NVR
در شرایطی که صفحات وب NVR به درستی نمایش داده نمیشوند، معمولاً بار شبکه بسیار زیاد است یا پهنای باند شبکه برای NVR کافی نیست. در چنین حالتی، کاربر با کندی یا ناقص لود شدن پنل تحت وب NVR مواجه میشود. کاهش بار شبکه و بررسی سرعت لینک، یکی از مهمترین مراحل تعمیر NVR شبکه است.
🎥 عدم نمایش تصویر NVR
اگر عدم نمایش تصویر NVR رخ دهد و تصاویر زنده دوربینها دیده نشوند، یکی از دلایل اصلی میتواند نصب نشدن ActiveX باشد. در بسیاری از مدلها، ActiveX نمایش تصویر NVR برای مرورگرهای ویندوز ضروری است. در صورت نصب نشدن ActiveX، تصویر دوربینهای IP نمایش داده نمیشود.
همچنین در صورتی که تعداد کاربران NVR بیش از حد مجاز باشد، امکان نمایش تصاویر برای همه کاربران وجود نخواهد داشت. از طرف دیگر، اگر پورت 80 یا پورتهای سرویس NVR مسدود شده باشند، تصاویر با وجود بالا آمدن صفحه وب، نمایش داده نمیشوند.
📂 عدم نمایش اطلاعات ضبط شده NVR
در بسیاری از موارد، عدم نمایش اطلاعات ضبط شده NVR به دلیل تغییر دستی زمان NVR اتفاق میافتد. وقتی زمان دستگاه NVR به صورت دستی تغییر داده میشود، فایلهای ضبط شده در بازه زمانی مورد نظر پیدا نمیشوند، در حالی که دادهها روی هارد وجود دارند. استفاده از تنظیم زمان خودکار NVR و NTP بهترین راهکار برای رفع مشکل پخش نشدن فایلهای ضبط شده NVR است.
🌍 دسترسی محلی NVR برقرار است اما از بیرون مشکل دارد
اگر NVR به صورت محلی در دسترس است ولی از خارج از شبکه در دسترس نیست، معمولاً تنظیمات Firewall NVR یا روتر اشتباه است. در این شرایط، مشکل اصلی مربوط به انتقال تصویر NVR روی اینترنت میباشد. همچنین باید تنظیمات شبکه NVR، Subnet Mask، Gateway و Port Forwarding بهدقت بررسی شوند تا مشکل وصل نشدن NVR از راه دور برطرف شود.
⏺️ مشکل ضبط دستی NVR
در صورتی که امکان ضبط دستی NVR وجود ندارد، اغلب کاربر با نام کاربری معتبر وارد NVR نشده است. در این حالت، گزینه Manual Record NVR غیرفعال میشود. ورود با حساب Admin یکی از راهکارهای رایج در عیبیابی ضبط نکردن NVR است.
🧭 مشکل وارد نشدن با نام میزبان NVR
اگر ورود با نام میزبان NVR امکانپذیر نیست، معمولاً تنظیمات Host Name NVR یا DNS Server نادرست است. این مشکل در شبکههایی که DNS داخلی ندارند بیشتر دیده میشود و استفاده از IP ثابت برای NVR پیشنهاد میشود.
🐢 کند بودن تصویر و مشکل سرعت پخش در NVR
در شرایطی که تصاویر NVR به کندی بهروزرسانی میشوند یا سرعت پخش فریم تصاویر NVR پایین است، معمولاً پهنای باند شبکه کافی نیست یا سیستم مانیتورینگ سختافزار مناسبی ندارد. همچنین تنظیمات اشتباه Bitrate، Codec یا Stream در NVR و دوربین IP میتواند باعث لگ تصویر NVR شود.
✅ جمعبندی تخصصی
در فرآیند عیبیابی و تعمیر NVR دوربین مداربسته باید بهصورت دقیق مشکلاتی مانند بالا نیامدن صفحه وب NVR، عدم نمایش تصویر NVR، انتقال تصویر NVR، ضبط نکردن NVR، کند بودن تصویر NVR و مشکل دسترسی از راه دور NVR بررسی شوند. بیشتر این خطاها به تنظیمات شبکه، پهنای باند، فایروال، پورتها و همگامسازی زمان NVR مربوط میشوند و با تنظیم صحیح آنها، عملکرد دستگاه به حالت پایدار و استاندارد بازمیگردد.
