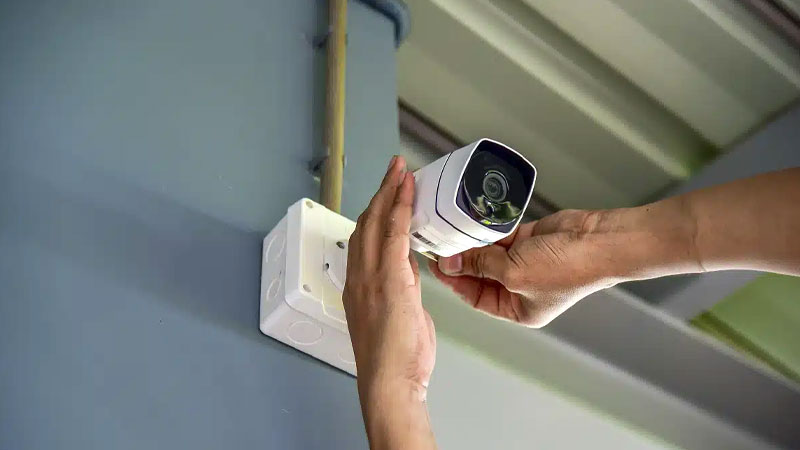

راهنمای نکات مهم نصب دوربین مداربسته

با توجه به کاربردهای گسترده دوربین‌های مدار بسته، انواع متنوعی از این تجهیزات امنیتی برای استفاده در اماکن مختلف طراحی و تولید می‌شوند. تنوع دوربین مدار بسته در بازار به قدری زیاد است که ممکن است هنگام خرید، شما را دچار سردرگمی در انتخاب بهترین مدل کند. آشنایی با انواع دوربین‌های مدار بسته می‌تواند در انتخاب صحیح و خرید هوشمندانه به شما کمک کند.

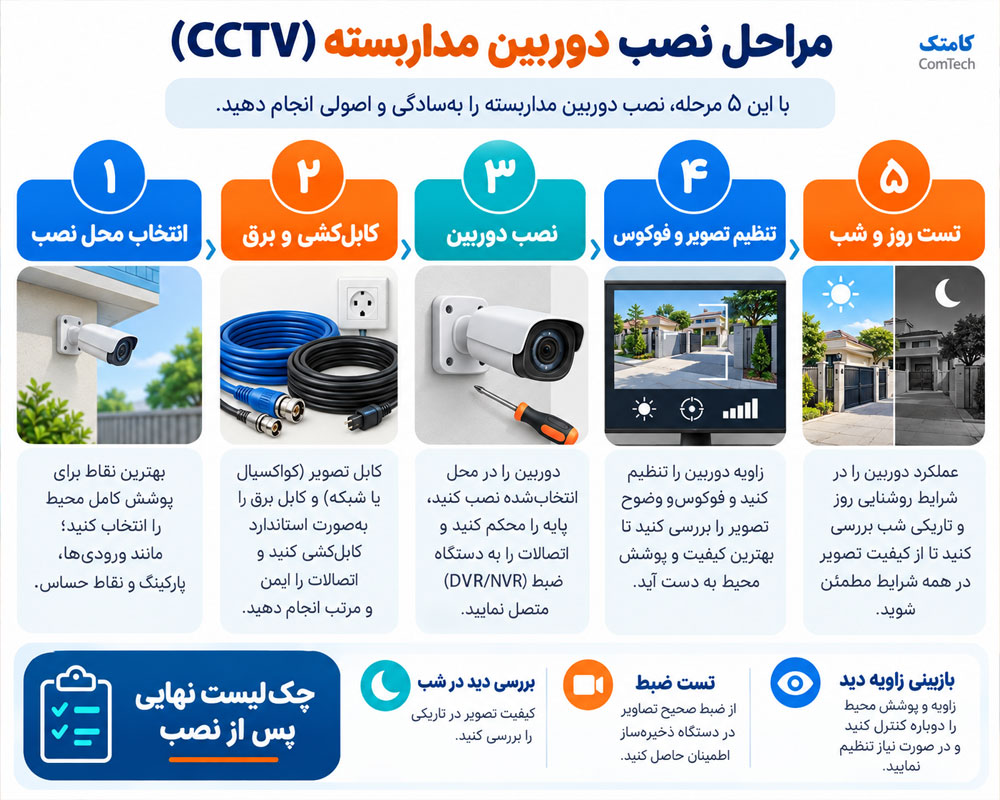

نکات کلیدی در نصب دوربین مداربسته

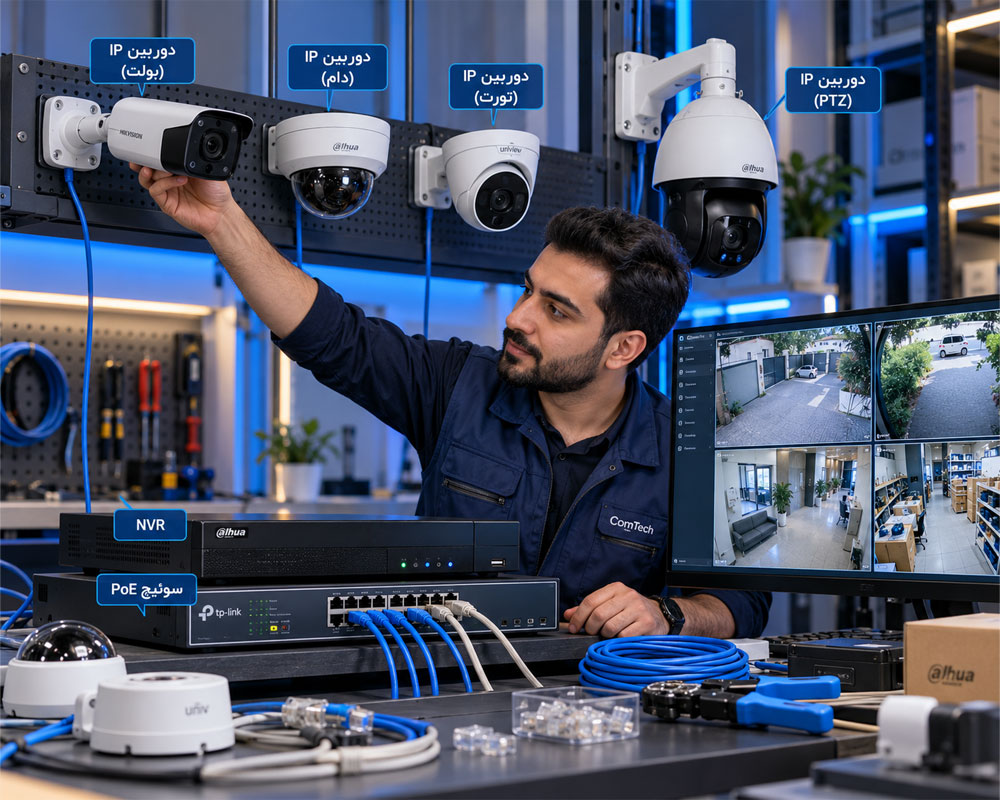

دوربین‌های مدار بسته از جهات مختلف دسته‌بندی می‌شوند. یکی از این دسته‌بندی‌ها بر اساس نوع سیگنال ارسال و دریافت تصویر است که شامل دوربین‌های آنالوگ، دوربین تحت شبکه (IP Camera) و دوربین‌های دو منظوره می‌شود. از لحاظ شکل ظاهری نیز دوربین‌ها شامل دوربین دام، مینیاتوری، صنعتی، اسپید دام و دوربین زوم هستند که هر کدام دارای ویژگی‌های فنی خاص بوده و در محیط‌های متفاوت کاربرد دارند.

دسته‌بندی دیگر بر اساس نوع اتصال است که دوربین‌ها را به بی‌سیم (Wireless CCTV) و با سیم (Wired CCTV) تقسیم می‌کند. هر یک از این نوع دوربین‌ها مزایا و کاربردهای خاص خود را دارند و با توجه به نیاز محیط، انتخاب می‌شوند.

بررسی اهداف نصب دوربین مدار بسته

پیش از معرفی دوربین‌های مدار بسته بی‌سیم و با سیم، لازم است با کاربردها و اهداف متنوع نصب این دوربین‌ها در مکان‌های مختلف آشنا شویم. آشنایی با این کاربردها، انتخاب بهترین نوع دوربین و کارایی مناسب آن را آسان‌تر می‌کند.

💳 حسابرسی مالی و نظارت بر معاملات
یکی از کاربردهای مهم دوربین‌های مدار بسته، نظارت بر تراکنش‌ها و جلوگیری از سرقت مالی است. در مکان‌هایی مانند فروشگاه‌ها، صندوق‌ها و مراکز خرید، دوربین‌ها امکان مشاهده واضح پول نقد و کارت‌های اعتباری را فراهم می‌کنند و از وقوع جرایم مالی جلوگیری می‌کنند.

👨‍💼 نظارت بر عملکرد کارکنان
دوربین‌های مدار بسته می‌توانند عملکرد پرسنل و کیفیت اجرایی کارکنان را تحت نظر داشته باشند. با رعایت حریم خصوصی و نصب در محیط‌های کاری، کارفرما می‌تواند حتی در غیاب خود به صورت آنلاین بر فعالیت پرسنل نظارت کند.

🚨 جلوگیری از سرقت و جنایت
یکی از اهداف اصلی نصب دوربین‌های مدار بسته، افزایش امنیت و کاهش جرائم است. حضور دوربین‌ها معمولاً باعث بازدارندگی سارقین می‌شود و تصاویر ضبط شده می‌توانند به پلیس در شناسایی و دستگیری مجرمان کمک کنند.

🚦 کنترل ترافیک و مدیریت عبور و مرور
استفاده از دوربین‌های مدار بسته در جاده‌ها، چهارراه‌ها و معابر عمومی می‌تواند به کاهش ترافیک و پیشگیری از تصادفات کمک کند. بسیاری از دوربین‌ها قابلیت ثبت پلاک خودروها و اعمال جریمه خودروهای متخلف را دارند.

👶 اهداف تربیتی و آموزشی
دوربین‌های مدار بسته می‌توانند برای نظارت والدین بر پرستار کودک یا بررسی عملکرد دانش‌آموزان با شرایط خاص مورد استفاده قرار گیرند. این کاربرد، اطمینان خاطر والدین و مربیان را فراهم می‌کند.

🏭 کاربرد صنعتی و نظارت بر فرآیندها
در صنایع و کارخانه‌ها، دوربین‌های مدار بسته صنعتی برای نظارت بر فرآیندهایی که توسط انسان قابل دسترس نیستند به کار می‌روند و امنیت و کیفیت تولید را تضمین می‌کنند.

آشنایی با دوربین‌های مدار بسته بی‌سیم

دوربین‌های مدار بسته بی‌سیم (Wireless CCTV) نوعی از دوربین‌های امنیتی هستند که تصویر و صدا را از طریق باند رادیویی یا شبکه محلی به گیرنده منتقل می‌کنند. این دوربین‌ها به جای کابل‌کشی پیچیده، از باتری داخلی استفاده می‌کنند و نصب آنها بسیار آسان‌تر از دوربین‌های کابلی است. دوربین‌های بی‌سیم در دو نوع آنالوگ و تحت شبکه (IP Camera) موجود هستند؛ نوع آنالوگ تصاویر را با امواج رادیویی منتقل می‌کند و نوع تحت شبکه از شبکه‌های محلی و وای‌فای بهره می‌برد.

🎯 ویژگی‌ها و مزایای دوربین‌های مدار بسته بی‌سیم

نصب آسان و کم‌هزینه بدون نیاز به کابل‌کشی پیچیده
قابلیت مکالمه دوطرفه با میکروفن و بلندگوی داخلی
اتصال به شبکه خانگی و وای‌فای برای مدیریت آنلاین تصاویر
حسگر حرکت (Motion Sensor) و قابلیت ضبط جزئیات دقیق
پشتیبانی از کارت حافظه SD با ظرفیت‌های مختلف
قابلیت چرخش ۳۶۰ درجه و پوشش کامل محیط

⚠️ نکات مهم در استفاده از دوربین‌های بی‌سیم
با وجود مزایای متعدد، برخی افراد هنوز دوربین‌های کابلی را ترجیح می‌دهند. علت اصلی این است که ثبات عملکرد در دوربین‌های بی‌سیم آنالوگ کمتر است و در برخی شرایط ممکن است قطع و وصل شوند.
از طرف دیگر، امنیت وایرلس و خطر هک نیز مطرح است. هرچند احتمال هک شدن دوربین‌های بی‌سیم بسیار پایین است، اما در صورتی که گیرنده دیگری بر روی همان فرکانس قرار گیرد، امکان دسترسی غیرمجاز وجود خواهد داشت.

💡 دوربین‌های مدار بسته بی‌سیم گزینه‌ای ایده‌آل برای منزل، محل کار و فروشگاه‌ها هستند که نیاز به نصب سریع، کم‌هزینه و مدیریت آنلاین دارند. آشنایی با ویژگی‌ها، مزایا و محدودیت‌های آنها به شما کمک می‌کند بهترین انتخاب را متناسب با نیاز خود داشته باشید.

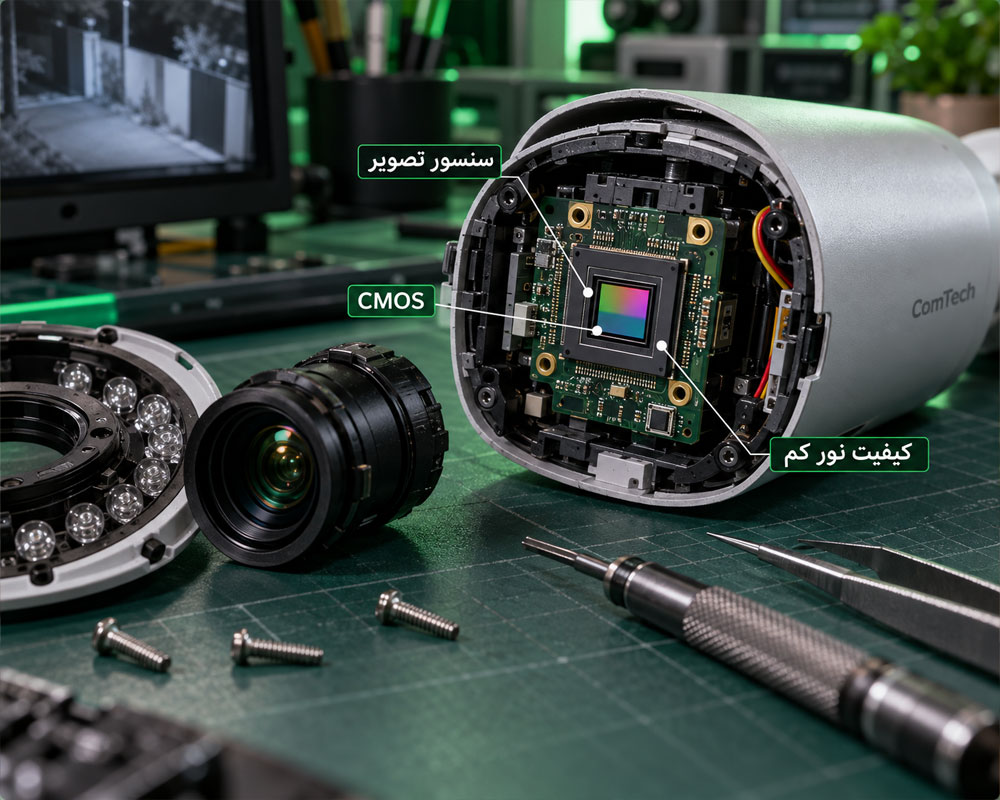

سنسور دوربین مدار بسته (Image Sensor)

سنسور تصویر دوربین مدار بسته یا Image Sensor قطعه‌ای حیاتی در سیستم‌های CCTV است که تصاویر دریافتی توسط لنز دوربین را به سیگنال‌های الکتریکی و دیجیتالی تبدیل می‌کند. این سنسورها با استفاده از لنزهای مختلف و کیفیت‌های متفاوت قادرند تصاویر با وضوح و رزولوشن‌های متنوع ارائه دهند.

💡 نام‌های دیگر سنسور تصویر
سنسور تصویر دوربین مداربسته در منابع مختلف با نام‌های حسگر تصویر، چیپ تصویر یا Image Sensor شناخته می‌شود. این سنسورها با نیمه‌هادی‌های کوچک نور بازتاب شده از اجسام را دریافت می‌کنند و با کنار هم قرار گرفتن تعداد زیادی از این سلول‌های نوری، سطحی ایجاد می‌شود که تصویر را به سیگنال‌های الکتریکی تبدیل می‌کند.

🌈 تبدیل تصاویر سیاه و سفید به رنگی
به طور پیش‌فرض، سنسورهای تصویر تنها تصاویر سیاه و سفید را ثبت می‌کنند. برای تولید تصاویر رنگی، سه فیلتر رنگی قرمز، سبز و آبی (RGB) بر روی سنسور نصب می‌شوند. سلول‌های نوری موجود در تراشه، میزان نور و رنگ‌ها را محاسبه کرده و در نهایت تصویری یکپارچه و رنگی ارائه می‌دهند.

🔍 اهمیت سنسور در کیفیت تصویر دوربین مدار بسته
کیفیت سنسور تصویر یکی از فاکتورهای کلیدی در انتخاب دوربین مدار بسته است و تاثیر مستقیم بر وضوح، دقت رنگ و حساسیت نور در محیط‌های کم‌نور دارد. انتخاب سنسور مناسب باعث می‌شود تصاویر شفاف، با جزئیات دقیق و رنگ واقعی تولید شوند.

ویژگی‌های مهم سنسور دوربین مدار بسته

انتخاب دوربین مدار بسته با کیفیت بالا نیازمند بررسی دقیق ویژگی‌های سنسور تصویر (Image Sensor) است. سنسور تصویر، قلب سیستم دوربین است و کیفیت تصویر، وضوح و دقت رنگ‌ها به آن وابسته است.

🔹 رزولوشن و تفکیک‌پذیری سنسور
یکی از مهم‌ترین پارامترها، رزولوشن یا تفکیک‌پذیری سنسور است. هرچه رزولوشن سنسور بالاتر باشد، جزئیات تصویر واضح‌تر و دقیق‌تر خواهد بود. تراکم سلول‌های نوری (پیکسل‌ها) میزان رزولوشن و کیفیت تصویر را تعیین می‌کند و افزایش تراکم سلول‌ها معمولاً با قیمت بالاتر دوربین همراه است.

🔹 تکنولوژی ساخت سنسور: CMOS و CCD
دو تکنولوژی رایج در ساخت سنسورهای تصویر CMOS و CCD هستند. سنسورهای CMOS به دلیل پیشرفت‌های تکنولوژیک در سال‌های اخیر، امروزه بهترین عملکرد و کیفیت تصویر را ارائه می‌دهند و در دوربین‌های مدرن کاربرد دارند. تکنولوژی CCD بیشتر در دوربین‌های قدیمی استفاده می‌شد و امروزه توسط شرکت‌های بزرگ کنار گذاشته شده است.

🔹 اندازه سنسور تصویر
اندازه سنسور بر کیفیت تصویر و حساسیت به نور تأثیر مستقیم دارد. دوربین‌هایی که کیفیت بالاتری دارند، معمولاً از سنسورهای بزرگ‌تر استفاده می‌کنند. در سیستم‌های نظارت تصویری استاندارد، اغلب از سنسورهای 1/3 اینچ و در دوربین‌های SD از سنسورهای 1/4 اینچ استفاده می‌شود.

🔹 حساسیت سنسور به نور محیط
یکی از پارامترهای کلیدی دیگر، حساسیت سنسور به نور محیط است. هرچه سنسور بتواند نور محیط را بهتر دریافت کند، تصاویر در شرایط کم‌نور با کیفیت بالاتری ضبط می‌شوند.

🔹 پیکسل و اندازه سنسور
سنسورهای تصویر از پیکسل‌های مختلف با ابعاد متفاوت تشکیل شده‌اند. هر پیکسل به عنوان سخت‌افزاری برای جذب نور عمل می‌کند. با افزایش اندازه سنسور، اندازه پیکسل‌ها نیز بزرگ‌تر شده و توانایی سنسور در ثبت جزئیات و رنگ‌ها بهبود می‌یابد.

🔹 Dynamic Range سنسور تصویر
پارامتر Dynamic Range نشان‌دهنده توانایی سنسور در ثبت اختلافات نور در محیط‌های با کنتراست بالا است. این ویژگی در محیط‌هایی که اختلاف نور زیادی وجود دارد، اهمیت بالایی داشته و انتخاب سنسور با دامنه دینامیکی بالا می‌تواند کیفیت تصاویر را به شکل چشمگیری افزایش دهد.

تفاوت سنسور تصویر CMOS و CCD در دوربین مدار بسته

چیپ‌های تصویر (Image Sensor) دوربین مدار بسته عمدتاً در دو نوع CMOS و CCD تولید می‌شوند. هر یک از این سنسورها دارای مزایا و معایب خاص خود هستند و بسته به نوع محیط و کاربرد، در دوربین‌های آنالوگ یا تحت شبکه (IP Camera) مورد استفاده قرار می‌گیرند.

🔹 شیوه خواندن اطلاعات

در سنسورهای CCD، پیکسل‌ها نور دریافتی را به لبه تراشه منتقل می‌کنند و سپس از آنجا نور به خروجی سنسور ارسال می‌شود.
در سنسورهای CMOS، انتقال نور مستقیماً توسط خود پیکسل‌ها انجام می‌شود و لبه تراشه نقشی در انتقال نور ندارد.

💡 حساسیت نوری و کیفیت تصویر در نور کم

CCD: دارای حساسیت نوری بالاتر و ارائه تصاویر با کیفیت بهتر در محیط‌های کم‌نور.
CMOS: حساسیت نور کمتری دارد و کیفیت تصاویر در نور کم معمولاً پایین‌تر است.

⚡ سرعت و مصرف انرژی

CMOS: دارای سرعت بالاتر در تشکیل تصویر و مناسب برای دوربین‌های مدار بسته با نرخ فریم بالا (High Frame Rate).
مصرف انرژی CMOS کمتر بوده و از لحاظ اقتصادی نیز به صرفه‌تر است.

ویژگی	سنسور CCD	سنسور CMOS
حساسیت نور	بالا	متوسط
کیفیت تصویر در نور کم	بسیار خوب	خوب
سرعت تصویر	متوسط	بالا
مصرف انرژی	بیشتر	کمتر
کاربرد	محیط‌های کم‌نور و ضبط دقیق	دوربین‌های با فرم ریت بالا و اقتصادی

ارتباط سنسور تصویر با دوربین مدار بسته

سنسورهای تصویر (Image Sensor) نقش مهمی در کیفیت نهایی تصاویر دوربین مدار بسته دارند و بسته به نوع حسگر، امکان دریافت تصاویر با رزولوشن‌ها و جزئیات مختلف فراهم می‌شود.

🔹 سنسور تصویر و میدان دید (Field of View)
یکی از مهم‌ترین روابط بین سنسور و دوربین، ارتباط بین اندازه سنسور و میدان دید است. هرچه ابعاد سنسور بزرگ‌تر باشد، میدان دید گسترده‌تر خواهد بود. البته این رابطه در صورتی برقرار است که سایر پارامترهای دوربین ثابت باشند.

🔹 سنسور و کدهای فشرده‌سازی تصویر
سنسور وظیفه دارد تصاویر خام را به SOC دوربین ارسال کند و سپس در مرحله بعد فشرده‌سازی تصاویر انجام می‌شود. کیفیت و سرعت این فرایند تأثیر مستقیمی بر وضوح و جزئیات تصویر نهایی دارد.

🔹 سنسور تصویر و رزولوشن 4K
در دوربین‌های 4K, سنسورهای بزرگ‌تر اما با پیکسل‌های کوچک‌تر استفاده می‌شوند. این ویژگی باعث می‌شود کیفیت تصویر در نور کم کمی کاهش یابد، اما وضوح و جزئیات تصاویر 4K در محیط‌های با نور کافی بسیار بالاتر از دوربین‌های 1080P است.

✅ ارتباط بین سنسور تصویر، میدان دید، رزولوشن و کدهای فشرده‌سازی در دوربین مدار بسته، تعیین‌کننده کیفیت تصویر، وضوح جزئیات و عملکرد دوربین در شرایط نور کم است. انتخاب سنسور مناسب می‌تواند کیفیت تصاویر ضبط شده و تجربه نظارت تصویری را به شکل چشمگیری بهبود دهد.

شرکت‌های تولید کننده سنسور تصویر دوربین مدار بسته

تولید چیپ‌های تصویر (Image Sensor) در صنعت دوربین‌های مدار بسته محدود به چند شرکت معتبر جهانی است. از مهم‌ترین این شرکت‌ها می‌توان به سونی (Sony)، Omnivision و Aptina اشاره کرد. ویژگی‌های سنسورهای تولید شده توسط هر شرکت با یکدیگر متفاوت است و در صورت نیاز به قابلیت خاصی مانند حساسیت بالا یا عملکرد بهتر در نور کم، باید نسبت به شرکت تولیدکننده سنسور اطلاعات دقیق کسب شود.

📌 ویژگی‌های سنسورهای سونی
سنسورهای سونی از بهترین گزینه‌ها برای دوربین‌های مدار بسته به شمار می‌روند و دارای مزایای زیر هستند:

کیفیت تصویر بالا و وضوح جزئیات دقیق
عملکرد مطلوب در محیط‌های کم‌نور
مصرف انرژی پایین و اقتصادی
فریم ریت سریع برای ضبط تصاویر روان
حساسیت پایین به لرزش و نویز
پشتیبانی از WDR برای مدیریت اختلافات نور محیط
گارانتی معتبر تا ۵ سال

🔧 افزودن سنسورهای جدید به دوربین مدار بسته
امکان نصب سنسورهای حرکتی و دیگر سنسورهای جانبی به دوربین‌های موجود وجود دارد و این کار معمولاً توسط نصاب‌های حرفه‌ای دوربین مدار بسته انجام می‌شود.

✅ در این مطلب با سنسور تصویر دوربین مدار بسته، نحوه عملکرد و انواع آن آشنا شدیم. همچنین ارتباط سنسور با کیفیت نهایی تصاویر و میدان دید دوربین بررسی شد. هنگام خرید دوربین مدار بسته، توجه به نوع سنسور و ویژگی‌های آن از اهمیت بالایی برخوردار است تا تصاویر با کیفیت، وضوح و عملکرد مطلوب دریافت شود.

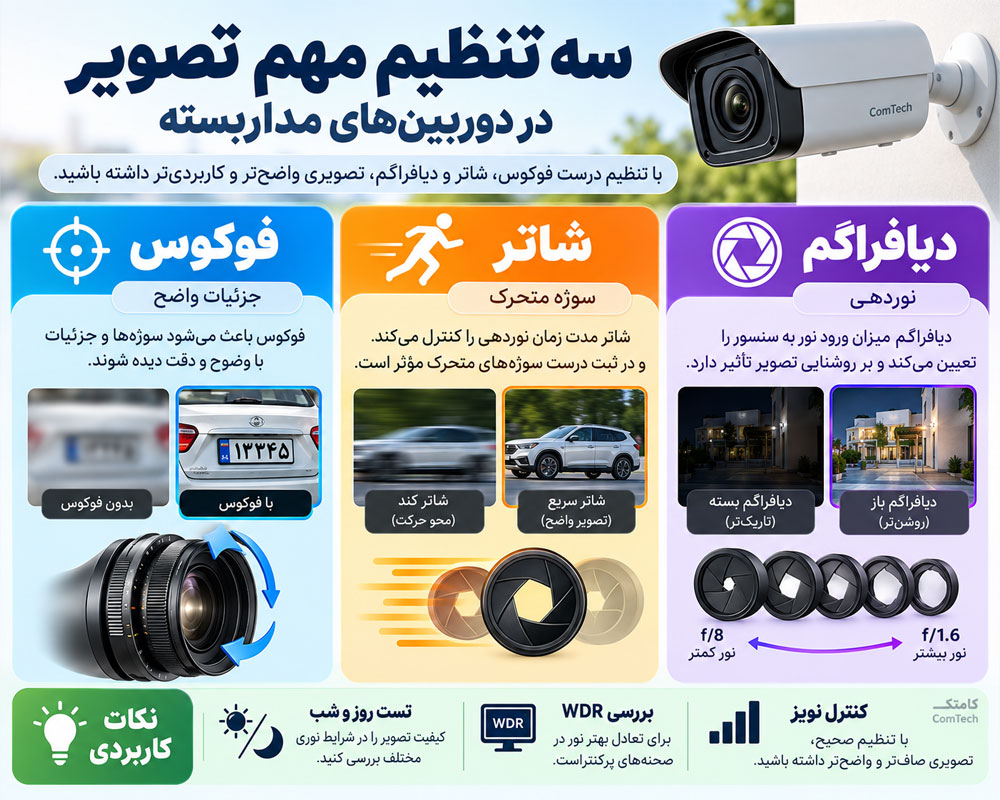

تنظیمات دوربین مدار بسته و اهمیت آن

دوربین‌های مدار بسته عمدتاً برای حفاظت و نظارت محیطی استفاده می‌شوند. بسیاری از کاربران نگران این هستند که فیلم‌های ضبط شده کاربردی نداشته باشند. این نگرانی تا حدی درست است، زیرا تنظیمات نادرست دوربین می‌تواند باعث کیفیت پایین تصاویر شود و عملاً دوربین قادر به ثبت جزئیات لازم نخواهد بود.

🔹 فوکوس دوربین
هر لنز دوربین مدار بسته باید تصویر واضحی ارائه دهد. میزان وضوح به محیط کار و نیاز شما بستگی دارد. تنظیم فوکوس دقیق باعث می‌شود جزئیات اشیا و افراد در تصویر کاملاً مشخص شوند.

🔹 شاتر دوربین
تنظیم سرعت شاتر (Shutter Speed) تاثیر مستقیم بر وضوح تصاویر در حرکت سریع و میزان نور دریافتی سنسور دارد. شاتر مناسب می‌تواند تصاویر بدون تاری حتی در محیط‌های پرتحرک ارائه دهد.

🔹 دیافراگم و نوردهی
تنظیم دیافراگم (Aperture) میزان نور ورودی به سنسور تصویر را کنترل می‌کند. با تنظیم صحیح دیافراگم، تصاویر با نوردهی مناسب و جزئیات دقیق ضبط می‌شوند.

✅ تنظیمات فوکوس، شاتر و دیافراگم از مهم‌ترین فاکتورها برای ضبط تصاویر با کیفیت بالا در دوربین مدار بسته هستند. تنظیم دقیق هر پارامتر باعث می‌شود دوربین شما به صورت حرفه‌ای و کاربردی عمل کند و از سرمایه‌گذاری شما بیشترین بهره‌وری حاصل شود.

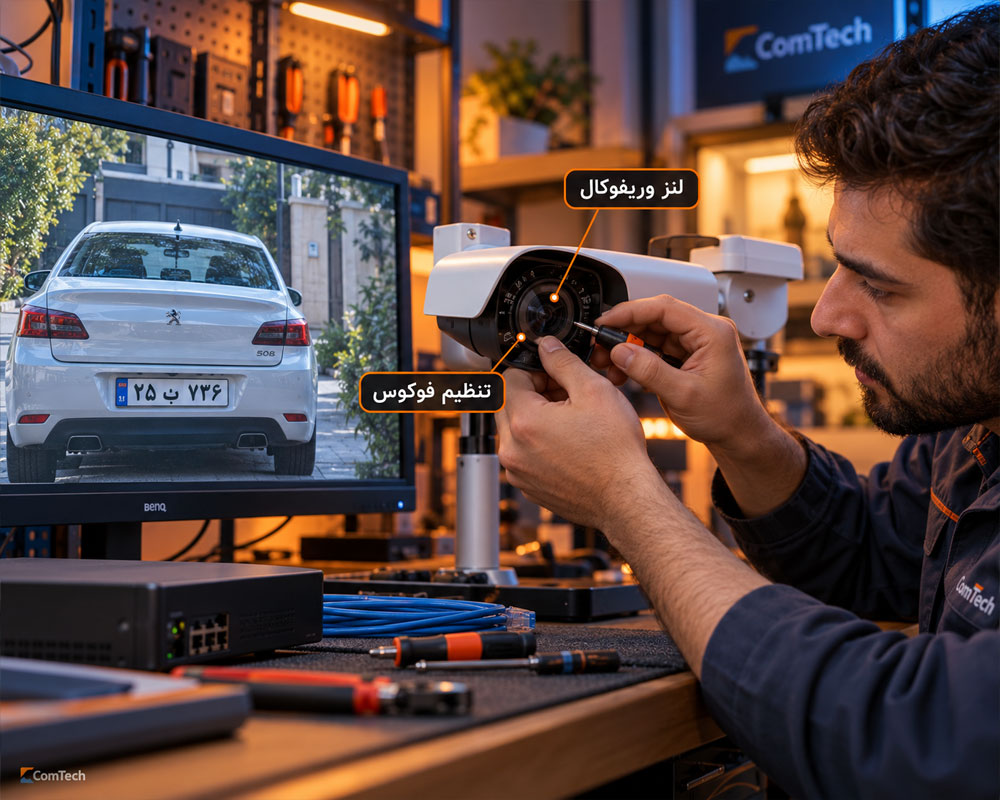

اهمیت تنظیم فوکوس در دوربین مدار بسته

تنظیم دقیق فوکوس دوربین مدار بسته اطمینان می‌دهد که تصاویر حتی در تغییر شرایط نوری روز و شب همچنان واضح و با جزئیات باشند. مشکل متداولی که در نصب دوربین‌ها مشاهده می‌شود این است که تصویر در روز واضح است ولی در شب تار می‌شود.

🎯 معیارهای فوکوس مرکزی و محدودیت‌ها
معیارهای معمول فوکوس مرکزی ممکن است برای دوربین‌های مگاپیکسلی کافی نباشد و نمی‌تواند وضوح تصویر در کناره‌های تصویر (چپ و راست) را تضمین کند.

📐 فوکوس تمام صفحه برای کیفیت بهتر
برای حل این مشکل، تنظیم فوکوس “تمام صفحه” توصیه می‌شود. در این روش، هنگام تنظیم فوکوس، همزمان مرکز، چپ و راست تصویر بررسی می‌شوند تا تصویر کاملاً واضح و یکدست باشد.

👤 تنظیم فوکوس برای تشخیص چهره
برای کاربردهای امنیتی مانند تشخیص چهره، کنترل پرسنل یا نظارت فروشگاه، فاصله کانونی بیشتر توصیه می‌شود تا جزئیات چهره‌ها به وضوح ثبت شوند. این روش باعث می‌شود تصاویر امنیتی کاربردی‌تر و دقیق‌تر باشند.

مراحل تنظیم لنز Iris با فاصله کانونی ثابت

📌 قرار دادن لنز در دوربین
لنز را به درستی داخل دوربین نصب کنید تا عملکرد فوکوس و نوردهی بهینه حاصل شود.

🔍 تنظیم حلقه فوکوس روی حداکثر بی‌نهایت
حلقه فوکوس را روی ∞ (بی‌نهایت) تنظیم کنید. در اکثر دوربین‌ها، حلقه فوکوس با فاصله تشخیص مشخص شده و معمولاً روی هر دو متر نشان داده می‌شود.

🌞 تنظیم لنز Iris برای نوردهی مناسب
لنز Iris را تا بیشترین حد باز کنید. اگر تصویر روی مانیتور بیش از حد روشن است، نور محیط را کاهش دهید تا تصویر بهینه شود.

🎯 تنظیم فوکوس در فاصله مشخص
در حالی که تصویر واضح و با کنتراست بالا در فاصله حداقل ۱۰ متری مشاهده می‌کنید، حلقه فوکوس را تغییر دهید تا مانیتور واضح‌ترین تصویر ممکن را نمایش دهد.

🔒 قفل کردن فوکوس (در صورت وجود)
اگر دوربین دارای قفل فوکوس است، پس از تنظیم، آن را در جای مناسب قفل کنید. توجه داشته باشید که همه دوربین‌ها قفل فوکوس جداگانه ندارند.

لنز Autoiris و عملکرد آن

لنزهای Autoiris به‌طور خودکار توسط دوربین کنترل می‌شوند تا نور کافی به سنسور تصویر منتقل شود. عملکرد آن مشابه عنبیه چشم انسان است؛ زمانی که نور محیط کم باشد، Iris بازتر می‌شود و با افزایش نور، Iris بسته‌تر می‌گردد. این ویژگی باعث می‌شود تصاویر همیشه با نوردهی مناسب ثبت شوند.

🔧 مراحل نصب و تنظیم لنز Autoiris

📌 قرار دادن لنز و اتصال سیم‌ها
لنز را داخل دوربین قرار دهید و اتصال سیم‌های Autoiris را برقرار کنید.

🔍 تنظیم فوکوس روی حداکثر بی‌نهایت
حلقه فوکوس را روی ∞ (بی‌نهایت) تنظیم کنید تا پایه‌ای مناسب برای فوکوس دقیق فراهم شود.

🌞 تنظیم نور محیط و باز کردن Iris
روشنایی محیط را کاهش دهید (اگر در محیط داخلی نیستید) تا لنز تا حداکثر باز شود.

ساده‌ترین روش برای بررسی، مشاهده خود لنز است.

در صورت عدم امکان کاهش نور، می‌توانید از فیلتر ND لنز استفاده کنید.

🎯 تنظیم فوکوس روی هدف با کنتراست بالا
یک هدف با کنتراست بالا را در فاصله حداقل ۱۰ متری قرار دهید و حلقه فوکوس را تغییر دهید تا مانیتور واضح‌ترین تصویر ممکن را نمایش دهد.

🔒 قفل کردن فوکوس (در صورت وجود)
اگر دوربین دارای قفل فوکوس است، پس از تنظیم، فوکوس را در جای مناسب خود قفل کنید. توجه داشته باشید که همه دوربین‌ها قفل فوکوس مجزا ندارند.

مراحل تنظیم لنز موتورایز در دوربین مدار بسته

📌 نصب لنز و اتصال به کنترل‌کننده
لنز را داخل دوربین نصب کنید و به کنترل‌کننده لنز (Lens Controller) وصل نمایید.

اگر لنز Autoiris است، کابل Iris را نیز به دوربین متصل کنید.

🔍 زوم روی هدف با کنتراست بالا
با استفاده از کنترل لنز، روی یک هدف با کنتراست بالا در فاصله حداقل ۲۵ متری زوم کنید. از تنظیمات حداکثر تله‌فوتو استفاده نمایید.

🎯 تنظیم فوکوس از فاصله دور (Focus Far)
با کنترل‌کننده لنز، بهترین فوکوس از هدف را تنظیم کنید تا تصویر واضح و دقیق روی مانیتور مشاهده شود.

🌞 تنظیم Iris برای لنزهای غیر اتوایریس

نور محیط را کاهش دهید (اگر در محیط بیرون هستید) تا لنز تا حداکثر باز شود.

برای باز کردن Iris از کنترل لنز استفاده کنید.

در صورت عدم امکان کاهش نور، می‌توانید از فیلتر ND لنز استفاده نمایید.

تنظیم لنز Autoiris

برای لنزهای Autoiris، همان مراحل لنز غیر اتوایریس را دنبال کنید تا نوردهی بهینه حاصل شود.

🔍 فوکوس دقیق روی هدف با کنتراست بالا
در حالی که هدف در فاصله ۲۵ متری مشاهده می‌شود، حلقه فوکوس را تغییر دهید تا مانیتور واضح‌ترین تصویر ممکن را نشان دهد.

🔄 تنظیم فوکوس در زاویه دید بزرگ و تله‌فوتو

لنز را در حداکثر زاویه دید بزرگ (Wide) تنظیم کنید و مرحله ۶ را تکرار کنید تا تصویر واضح و متمرکز شود.

سپس لنز را در حداکثر تله‌فوتو (Telephoto) زوم کنید تا تصویر واضح مشاهده شود.

در صورت خارج شدن فوکوس، دوباره کنترل لنز را تنظیم کنید تا فوکوس بهینه حاصل شود.

🔒 قفل کردن فوکوس
اگر دوربین دارای قفل فوکوس است، پس از تنظیم، آن را در جای مناسب قفل کنید. توجه داشته باشید که همه دوربین‌ها قفل فوکوس جداگانه ندارند.

لنزهای درایو تصویری و عملکرد آنها

لنزهای درایو تصویری دارای مدار داخلی برای پردازش سیگنال ویدئویی هستند و با تنظیمات ALC (Automatic Light Control) یا سطح نور Level Control در لنزهای بشکه‌ای قابل شناسایی می‌باشند. این لنزها به بهینه‌سازی نور و کیفیت تصویر در شرایط نوری مختلف کمک می‌کنند.

🌞 تنظیم سطح (Level) نور

سطح نور، پارامتر اصلی برای حفظ روشنایی مناسب تصویر در شرایط نوری متفاوت است.
اگر Iris بیش از حد باز شود، تصویر بسیار روشن خواهد شد.
اگر Iris کم باز شود، تصویر تاریک می‌شود.
پس از تنظیم سطح نور در نور روز، می‌توان یک فیلتر تاریک روی لنز قرار داد تا شرایط نور شبانه شبیه‌سازی شود و Iris به طور خودکار برای جبران نور کاهش یافته باز شود.

⚡ تنظیم ALC (Automatic Light Control)

با تنظیم ALC، حساسیت Iris تغییر می‌کند.
انتخاب حالت Peak باعث می‌شود Iris سریع‌تر به تغییرات نور محیط واکنش نشان دهد و تصویر همواره روشن و واضح باقی بماند.

🔧 لنزهای درایو DC

این لنزها فاقد مدار تقویت‌کننده داخلی و تنظیمات الکتریکی خارجی هستند.
کنترل نور و Iris در این نوع لنزها به صورت کاملاً مکانیکی یا دستی انجام می‌شود.

اهمیت تنظیم شاتر در دوربین مدار بسته

برای کاربران دوربین مدار بسته، نیازی به تخصص عکاسی نیست، اما درک اصول سرعت شاتر (Shutter Speed) برای جلوگیری از مشکلات نور کم و تاری تصاویر بسیار مهم است.

اصطلاحات سرعت شاتر و Exposure (در معرض نور قرار گرفتن) گاهی به جای هم استفاده می‌شوند، اما از نظر فنی متفاوت هستند.
سرعت شاتر مدت زمانی است که سنسور در معرض نور قرار دارد.
Exposure ترکیبی از سرعت شاتر و باز شدن Iris لنز است.

🔍 عملکرد اتوماتیک شاتر الکترونیکی (AES)

در شاتر دوربین، سنسور برای مدت کوتاهی نور را دریافت می‌کند و سپس بسته می‌شود.
نور عبوری از لنز به فیلم یا سنسور دیجیتال می‌رسد و تصویر ثبت می‌شود.
مدت زمان باز بودن شاتر قابل تنظیم است تا نوردهی تصویر بهینه شود.

⚙️ تنظیم دستی سرعت شاتر

دوربین‌های مداربسته معمولاً سرعت شاتر خودکار دارند.
در فضاهای روشن، سرعت شاتر سریع‌تر و در محیط تاریک، سرعت شاتر کاهش می‌یابد.
کاربران می‌توانند حداقل و حداکثر سرعت شاتر را برای کنترل بهتر میزان نوردهی تنظیم کنند.

⏱️ محدوده سرعت شاتر

سرعت شاتر می‌تواند از خیلی سریع (1/1000 تا 1/10000 ثانیه) تا خیلی کند (1/2 یا 1 ثانیه) متغیر باشد.
استفاده از سرعت شاتر آهسته می‌تواند باعث تاری حرکت اجسام شود.
حداقل توصیه شده: 1/30 ثانیه برای اجسام معمولی و 1/60 ثانیه یا بالاتر برای اجسام با حرکت سریع مثل خودروها.

🔒 سرعت شاتر ثابت و کاربرد آن

دوربین‌های IP امکان تعیین سرعت شاتر ثابت را دارند، اما این کار معمولاً توصیه نمی‌شود مگر در موارد خاص مانند ثبت پلاک خودرو.
مثال: با سرعت شاتر پیش‌فرض 1/300 ثانیه پلاک قابل ثبت نیست، اما با 1/500 ثانیه پلاک کاملاً خوانا خواهد بود.

💡 نکات مهم در استفاده عملی

برخی تولیدکنندگان از تکنیک‌هایی مانند تقویت‌کننده نور، Sens Up یا یکپارچه‌سازی قاب استفاده می‌کنند که عملاً شاتر را کند می‌کنند.
کاربران باید این قابلیت‌ها را بررسی و در صورت نیاز غیرفعال کنند تا عملکرد دوربین در نور کم و حرکت سریع بهینه شود.

✅ تنظیم دقیق سرعت شاتر دوربین مدار بسته باعث می‌شود تصاویر روشن، واضح و بدون تاری حتی در شرایط نور کم یا حرکت سریع ثبت شوند. رعایت این اصول برای نظارت حرفه‌ای و ثبت جزئیات مهم ضروری است.

دیافراگم در دوربین مدار بسته چیست؟

دیافراگم لنز دوربین مدار بسته شامل تیغه‌های متحرک است که دهانه دیافراگم را باز و بسته می‌کنند. تعداد تیغه‌ها بین ۲ تا ۲۴ عدد متغیر است. همچنین اکثر دیافراگم‌ها دارای فیلتر ND (Neutral Density) هستند که تابش مادون قرمز را کاهش می‌دهد و نور ورودی به سنسور را کنترل می‌کند.

🌞 تنظیم دیافراگم بر اساس نور محیط

دیافراگم باید متناسب با نور محیط داخلی یا خارجی تنظیم شود تا تصاویر در روز و شب کیفیت لازم را داشته باشند.
زمان توقف تیغه دیافراگم می‌تواند با تغییر شرایط نور محیطی تنظیم شود و بسیاری از دوربین‌های مدار بسته به صورت خودکار نوردهی را کنترل می‌کنند.

📐 ضریب F و انتقال نور

قطر فیزیکی دیافراگم با افزایش فاصله کانونی عدسی افزایش می‌یابد.
ضریب F به صورت فاصله کانونی تقسیم بر قطر موثر دیافراگم تعریف می‌شود.
عدد کوچکتر F به معنای ورود نور بیشتر به سنسور است. مقادیر رایج شامل 1.4، 2، 2.8، 4، 5.6، 8، 11، 16، 22، 32، 45 هستند.
توجه: عدد کمتر یا بیشتر به معنای بهتر بودن نیست، زیرا عوامل دیگری نیز بر انتقال نور تأثیر دارند.

🌿 تاثیر دیافراگم بر عمق میدان و فوکوس

با کاهش عدد F، میزان نور ورودی افزایش می‌یابد اما عمق میدان کاهش می‌یابد.
دیافراگم بازتر باعث می‌شود فوکوس دوربین کمتر شده و اجسام دورتر تارتر دیده شوند.
تولیدکنندگان معمولاً دیافراگم را کوچک طراحی می‌کنند تا فوکوس در تصاویر حفظ شود و جزئیات واضح‌تر باشند.

🔧 دیافراگم اتوماتیک و قابل تنظیم

اکثر دوربین‌های با لنز ثابت، دیافراگم قابل تنظیم ندارند.
دیافراگم اتوماتیک معمولاً در دوربین‌های باکس با لنز قابل تنظیم به کار می‌رود.

✅ تنظیم دقیق دیافراگم دوربین مدار بسته نه تنها بر نوردهی و روشنایی تصاویر تأثیر دارد، بلکه عمق میدان و میزان فوکوس را نیز تعیین می‌کند. آشنایی با عملکرد دیافراگم به شما کمک می‌کند تا تصاویر واضح و با جزئیات دقیق حتی در شرایط نور متفاوت به دست آورید.

تنظیمات کلی لنز دوربین مدار بسته

استفاده از دوربین مدار بسته آسان است، اما برای ضبط تصاویر واضح و با کیفیت، باید لنز به درستی نصب و تنظیم شود. تنظیمات دیافراگم، فوکوس، فوکوس پشتی، کابل سیگنال و منبع تغذیه اهمیت زیادی دارند. بدون انجام صحیح این مراحل، ممکن است نتیجه مورد انتظار حاصل نشود.

🔧 نصب و فیکس کردن لنز

انتخاب لنز مناسب: لنزهای دوربین می‌توانند شامل لنزهای کانونی ثابت، لنز زوم، دیافراگم خودکار یا دستی، لنز تله، استاندارد یا دوربرد باشند.

نوع مانت: توجه به مانت لنز مهم است؛ معمولاً از نوع C یا CS هستند که تفاوت آن‌ها در فاصله فلنج است (C طول فلنج بیشتری دارد).

مراحل نصب لنز:

🛡️ قرار دادن پوشش رابط سر جای خود.

🔩 چرخاندن لنز به طور کامل و محکم کردن آن.

🎯 قرار دادن لنز در سوکت LENS (برای لنزهای دیافراگم دستی).

🔍 تنظیم پیچ فوکوس و فاصله کانونی متناسب با نوع لنز.

🌞 تنظیم دیافراگم و فوکوس

خاموش کردن شاتر الکترونیکی، نور پشت و سایر سوئیچرها قبل از تنظیم.
استفاده از نمودار CCD برای تنظیم دیافراگم و فوکوس تا تصویر روی مانیتور با کیفیت بالا باشد.
در شرایط نوری متغیر، دیافراگم خودکار توصیه می‌شود و ELC خاموش باشد.
برای دیافراگم دستی، ELC روشن شود.
پس از تنظیم لنز، محفظه و براکت باید محکم و ثابت شوند.

📐 تنظیم F-Stop یا دیافراگم

لنز کاملاً باز (حداقل F-Stop): بیشترین نور عبور می‌کند، عمق میدان کم است و تصاویر در شب کیفیت بالاتری دارند.
لنز در بیشینه F-Stop یا حداقل دیافراگم: نور کمتر عبور می‌کند و عمق میدان بیشتر می‌شود؛ مناسب برای مکان‌های با نور زیاد یا انعکاس بالا.
توجه: F-Stop کمتر یا بیشتر به معنای بهتر بودن نیست، بلکه نوردهی و عمق میدان را کنترل می‌کند.
رابطه دیافراگم و فوکوس: هرچه دیافراگم بازتر باشد، فوکوس دوربین کمتر شده و اجسام دورتر تارتر دیده می‌شوند.

✅ تنظیم دقیق لنز، دیافراگم و فوکوس دوربین مدار بسته باعث می‌شود تصاویر روشن، واضح و با جزئیات کامل در شرایط مختلف نور ثبت شوند. انتخاب لنز مناسب، نصب صحیح و تنظیم F-Stop از مهم‌ترین عوامل در کیفیت نهایی ضبط تصاویر امنیتی هستند.

دوربین‌های مدار بسته دارای قطعات حیاتی هستند که بدون هر یک از آن‌ها، عملکرد دوربین مختل می‌شود. از مهم‌ترین این قطعات می‌توان به لنز، سنسور، دستگاه DVR یا NVR، کابل، مانیتور، سنسورها، برد تغذیه، کانکتورها و فیش‌ها، منبع تغذیه و سایر لوازم جانبی اشاره کرد.

لنز دوربین: نور محیط را دریافت و به سنسور تصویر منتقل می‌کند. کیفیت لنز مستقیماً بر وضوح و جزئیات تصویر تأثیر دارد.
سنسور تصویر: نور دریافت شده توسط لنز را به سیگنال دیجیتال تبدیل می‌کند تا توسط سایر اجزا قابل پردازش باشد.
شبکه ارتباطی بی‌سیم و با سیم: وظیفه انتقال اطلاعات بین دوربین و دستگاه ضبط (DVR/NVR) را دارد. در حالت بی‌سیم به فرستنده و گیرنده نیاز است و در حالت با سیم، کابل‌ها اطلاعات را منتقل می‌کنند.
DVR و NVR:
- DVR: در دوربین‌های آنالوگ به عنوان سرور ضبط تصاویر استفاده می‌شود.
- NVR: در دوربین‌های تحت شبکه وظیفه ضبط تصاویر در شبکه محلی را بر عهده دارد.
منبع تغذیه / آداپتور: برق ۲۲۰ ولت شهری را به ۱۲ ولت مورد نیاز دوربین تبدیل می‌کند. منابع تغذیه می‌توانند مرکزی یا مجزا برای هر دوربین باشند.

💡 تمامی این قطعات اجزای اصلی و ضروری دوربین مدار بسته محسوب می‌شوند. برخی قطعات جانبی نیز وجود دارند که استفاده از آن‌ها اختیاری است و نبودشان بر عملکرد اصلی دوربین تأثیر نمی‌گذارد.

تقسیم کننده تصویر (اسپلیتر) در دوربین مدار بسته

یکی از لوازم جانبی دوربین مدار بسته که می‌تواند امکانات و ویژگی‌های اضافی به سیستم امنیتی اضافه کند، تقسیم کننده تصویر یا اسپلیتر (Video Splitter) است.

کارکرد اصلی اسپلیتر: امکان اشتراک‌گذاری سیگنال تصویر دوربین مدار بسته با چند دستگاه یا مانیتور به صورت همزمان را فراهم می‌کند.
مزیت استفاده: هنگامی که چندین دوربین در بخش‌های مختلف یک ساختمان نصب شده‌اند، می‌توان تصاویر همه دوربین‌ها را روی یک مانیتور مشاهده کرد و نیازی به داشتن چند مانیتور جداگانه برای هر دوربین نیست.

💡 سایر لوازم جانبی دوربین مدار بسته شامل هارد دیسک، سنسورهای حرکتی، میکروفن، مالتی پلکسر تصویر، تستر مانیتور، کابل دوربین، مبدل تصویر، ویدئو بالن، انتقال سیگنال HDMI روی کابل Cat6 و تقویت‌کننده تصویر می‌شوند که هر کدام قابلیت‌های خاصی به سیستم امنیتی اضافه می‌کنند.

کاربرد تقسیم کننده تصویر (اسپلیتر) در سیستم‌های دوربین مدار بسته

در بسیاری از ساختمان‌های تجاری، ادارات و سازمان‌ها، یک دوربین نمی‌تواند تمامی فضاهای مورد نظر را پوشش دهد. بنابراین نیاز به نصب چندین دوربین مدار بسته در نقاط مختلف مانند فضای بیرونی، درب ورودی و بخش‌های داخلی شرکت وجود دارد تا بتوان عملکرد پرسنل را نظارت کرد و از تخلفات جلوگیری نمود.

💰 چالش استفاده از مانیتورهای متعدد:

نمایش تصاویر هر دوربین روی یک نمایشگر جداگانه نیازمند هزینه بالا و فضای زیاد برای نصب چندین مانیتور است که منطقی نیست.

✅ راهکار: استفاده از اسپلیتر یا تقسیم کننده تصویر

تقسیم‌کننده تصویر (Video Splitter) امکان می‌دهد تصاویر تمام دوربین‌ها روی یک مانیتور نمایش داده شود.
تصاویر هر دوربین به بخش‌های جداگانه تقسیم می‌شوند و کاربر می‌تواند همه فضاها را به طور همزمان مشاهده کند.
به دلیل کاربرد فراوان، اغلب همراه با قطعات ضروری دوربین خریداری و نصب می‌شود.

🔧 نصب آسان اسپلیتر:

تمامی دوربین‌ها با کابل به اسپلیتر متصل می‌شوند و اسپلیتر نیز به نمایشگر وصل می‌گردد.
این روش باعث کاهش هزینه و فضای مورد نیاز و همچنین سهولت در نظارت تصویری می‌شود.

انواع اسپلیتر در دوربین مدار بسته

تقسیم‌کننده‌های تصویر (Video Splitter) یا اسپلیترها یکی از قطعات جانبی مهم دوربین مدار بسته هستند که بر اساس عملکرد و نوع کاربرد به چهار دسته اصلی تقسیم می‌شوند: سوئیچر، کواد، مالتی پلکسر و ماتریکس. هر یک بسته به تعداد دوربین‌ها و نیاز ساختمان در مکان‌های مختلف استفاده می‌شوند.

اسپلیتر سوئیچر (Switcher)

🎯 نحوه عملکرد: تصاویر دوربین‌ها به ترتیب و برای مدت زمان مشخص نمایش داده می‌شوند. در هر زمان، فقط یک دوربین قابل مشاهده است.

💡 مزایا:

نمایش Real-time تصاویر
کیفیت تصویر بالا
قیمت مناسب و کاربری ساده

🔧 کاربرد: مناسب مکان‌هایی که نیاز به کنترل محدود دوربین‌ها دارند و قابل اتصال به دستگاه VCR برای ضبط تصاویر است.

⚡ نصب آسان:

کابل‌های تصویری هر دوربین به ورودی سوئیچر وصل می‌شوند.
یک کابل خروجی به مانیتور متصل می‌شود.
دکمه ولوم برای تنظیم سرعت نمایش تصاویر.
امکان اتصال کابل صوتی برای دریافت همزمان صدا و تصویر.

اسپلیتر کواد (Quad)

🎯 ویژگی‌ها: نمایش ۴ تصویر از ۴ دوربین مختلف به صورت همزمان.
💡 مزایا: قیمت مناسب و کارکرد ساده
⚠️ محدودیت: در سیستم‌های آنالوگ، دستگاه DVR می‌تواند خود تصاویر را تقسیم کند، بنابراین کاربرد کواد محدودتر شده است.

اسپلیتر مالتی پلکسر (Multiplexer)

🎯 ویژگی‌ها: قابلیت نمایش همزمان تصاویر چند دوربین با انعطاف‌پذیری بالا.
📊 انواع: چهار، نه یا شانزده کاناله، بسته به تعداد دوربین‌ها قابل انتخاب.
💡 مزایا: امکان مشاهده مناطق وسیع با نمایش تصاویر مجزا
⚠️ معایب: تصاویر Real-time نیستند و با تاخیر نمایش داده می‌شوند.

اسپلیتر ماتریکس (Matrix)

🎯 کاربرد: مناسب پروژه‌های بزرگ با تعداد زیاد دوربین و مانیتور
💡 ویژگی‌ها: امکان گروه‌بندی دوربین‌ها روی مانیتورهای مختلف
تعداد ورودی و خروجی‌ها زیاد است و انعطاف‌پذیری بسیار بالا دارد.

💡 جمع‌بندی

انتخاب نوع تقسیم‌کننده تصویر دوربین مدار بسته به تعداد دوربین‌ها، نیاز به نمایش همزمان و بودجه بستگی دارد.

سوئیچر و کواد: برای سیستم‌های کوچک و متوسط مناسب هستند.
مالتی پلکسر: برای ساختمان‌های بزرگ کاربرد دارد.
ماتریکس: برای پروژه‌های وسیع و حرفه‌ای مناسب است.

تاثیر نور در کیفیت تصویر دوربین مدار بسته

نور به تابش پرتوهای نورانی گفته می‌شود که باعث دیدن اجسام توسط چشم انسان و سایر موجودات می‌شود. در دوربین‌های مدار بسته نیز نور محیط نصب دوربین نقش بسیار مهمی در تولید تصاویر واضح و شفاف دارد.

نور کم و چالش‌ها:

چشم انسان می‌تواند سایه و روشن‌ها را در محیط تاریک تا حدودی تشخیص دهد، اما دوربین مدار بسته در نور کم نیاز به تجهیزات و تنظیمات خاص دارد.
در محیط‌های تاریک، کیفیت تصویر کاهش یافته و جزئیات به سختی قابل مشاهده هستند.

فاکتورهای موثر بر نوردهی دوربین مدار بسته:

💠 اندازه دریچه دیافراگم (F-Stop): کنترل مقدار نور ورودی به سنسور

💠 سرعت ISO: حساسیت سنسور به نور محیط

💠 سرعت شاتر (Shutter Speed): مدت زمان قرار گرفتن سنسور در معرض نور

✅ با تنظیم صحیح دیافراگم، ISO و شاتر می‌توان تصاویر واضح حتی در محیط‌های با نور کم ثبت کرد و کیفیت نظارت تصویری دوربین مدار بسته را افزایش داد.

شاتر دوربین مدار بسته در کیفیت تصویر

برای ثبت تصاویر و فیلم‌های با کیفیت در دوربین مدار بسته، وجود شاتر (Shutter) اهمیت زیادی دارد. شاتر در دوربین‌ها نقش کنترل مدت زمان تابش نور به سنسور یا فیلم را بر عهده دارد تا تصویر نهایی واضح و با نوردهی مناسب باشد.

💡 شاتر در دوربین‌های قدیمی:

دوربین‌های آنالوگ از نوار فیلم استفاده می‌کردند.
زمان قرارگیری فیلم در معرض نور تعیین‌کننده میزان روشنایی و وضوح عکس بود.
کم بودن نوردهی: تصویر تاریک می‌شد.
نوردهی زیاد: تصویر سفید و اشباع شده می‌شد.

💡 شاتر در دوربین‌های مدرن:

در دوربین‌های دیجیتال، شاتر به صورت الکترونیکی و مجازی عمل می‌کند و مدت زمان باز بودن شاتر (Shutter Time) تعیین‌کننده میزان دریافت نور توسط سنسور تصویر است.
حتی بدون شاتر فیزیکی، دوربین‌های مدار بسته با گرفتن چندین فریم در ثانیه، تصاویر متحرک ایجاد می‌کنند و زمان شاتر بر کیفیت و وضوح فیلم نهایی تاثیر مستقیم دارد.

⚡ عوامل موثر بر سرعت شاتر در دوربین مدار بسته:

💠 نور محیط: میزان روشنایی محیطی که دوربین در آن نصب شده

💠 حساسیت سنسور تصویر (ISO یا چیپ تصویر): توانایی سنسور در جذب نور

✅ تنظیم درست سرعت شاتر (Shutter Speed) باعث می‌شود حتی در محیط‌های با نور کم، تصاویر شفاف و بدون نویز ضبط شوند و کیفیت نظارت تصویری دوربین مدار بسته افزایش یابد.

شاتر کند در دوربین مدار بسته

ثبت تصاویر ویدئویی با کیفیت در طول روز خود چالش‌برانگیز است، اما گرفتن تصاویر واضح در شب یا محیط‌های تاریک همیشه دشوارتر می‌باشد. در این شرایط، استفاده از شاتر کند یا Slow Shutter یکی از تکنیک‌های پیشرفته در صنعت دوربین مدار بسته و فناوری نظارت تصویری است.

💡 شاتر کند (Slow Shutter Speed):

با استفاده از این تکنیک، سنسور ویدئویی دوربین قادر می‌شود تا نور کافی برای ثبت تصویر حتی در تاریکی کامل دریافت کند.
به Sense Up نیز معروف است و عملکرد آن به کنترل هماهنگ شاتر الکترونیکی و سنسور فیلم الکترونیکی وابسته است.

⚡ کاربرد شاتر کند در دوربین مدار بسته:

ضبط تصاویر واضح در محیط‌های کم‌نور و شبانه
افزایش حساسیت دوربین به نور بدون نیاز به نور اضافی
بهبود کیفیت تصویر در نظارت شبانه و امنیتی

✅ استفاده از شاتر کند در دوربین‌های مدار بسته باعث می‌شود حتی در شرایط نور کم یا تاریک، تصاویر شفاف و قابل اعتماد ثبت شوند و کارایی سیستم‌های نظارت تصویری افزایش یابد.

شاتر الکترونیکی و تصحیح اتوماتیک سیگنال در دوربین مدار بسته

شاتر الکترونیکی (Automatic Electronic Shutter – AES) یکی از ویژگی‌های مهم در دوربین‌های مدار بسته، دیجیتال و تحت شبکه است که به دوربین امکان می‌دهد نوردهی صحیح و تصاویر با کیفیت بالا را ثبت کند.

💡 عملکرد شاتر سنتی:

در دوربین‌های آنالوگ قدیمی، شاتر با فشار دکمه کنترل شاتر باز و بسته می‌شد.
نور عبوری از لنز به فیلم حساس به نور برخورد می‌کرد و تصویر ایجاد می‌شد.
مدت زمان باز بودن شاتر تعیین‌کننده میزان روشنایی و کیفیت تصویر بود.

💡 شاتر در دوربین‌های دیجیتال و مداربسته:

فیلم فیزیکی وجود ندارد و سنسورهای CCD یا CMOS جایگزین آن شده‌اند.
شاتر در این دوربین‌ها معمولاً الکترونیکی و خودکار (AES) است.
تراشه دوربین و سنسور، میزان نور ورودی را براساس روشنایی محیط تنظیم می‌کنند تا تصویر بهینه تولید شود.

⚡ مزایای شاتر الکترونیکی (AES):

تنظیم خودکار میزان نوردهی در شرایط مختلف نوری
ایجاد تصاویر واضح و با کیفیت بالا
عملکرد بدون نیاز به شاتر مکانیکی و کاهش مصرف انرژی

✅ با استفاده از شاتر الکترونیکی و تصحیح اتوماتیک سیگنال (Auto Signal Correction)، دوربین‌های مدار بسته می‌توانند در نور کم و نور زیاد، تصاویر بهینه و شفاف ضبط کنند و کیفیت نظارت تصویری را تضمین نمایند.

تصحیح اتوماتیک سیگنال در دوربین مدار بسته

در دوربین‌های مدار بسته، تغییرات ناگهانی سیگنال ورودی می‌تواند کیفیت تصویر را کاهش دهد. تکنولوژی تصحیح اتوماتیک سیگنال (Auto Signal Correction) این نوسانات را به حداقل می‌رساند و سیگنال را به حالت اولیه و ثابت و بدون نویز باز می‌گرداند.

این فناوری شامل بخش‌های مختلفی است که هر یک نقش مهمی در بهبود کیفیت تصویر دوربین مدار بسته دارند:

💡 تصحیح اتوماتیک حساسیت (Auto Sensitivity Adjustment):

میزان روشنایی تصاویر دریافتی را در حد نرمال و متعادل نگه می‌دارد.
با تغییر سرعت شاتر (Shutter Speed) نور ورودی را کنترل می‌کند و نیاز به تغییر در لنز نیست.
قابل استفاده در مناطق با فرکانس 50 هرتز نیست.

💡 تصحیح حداکثر حساسیت (Maximum Sensitivity Adjustment):

برای مشاهده مدت زمان طولانی‌تر از سوژه مورد استفاده قرار می‌گیرد.
سرعت شاتر کاهش یافته و ممکن است نویز در تصویر ایجاد شود، اما کیفیت تصویر در شرایط نور کم افزایش می‌یابد.

🌙 فناوری دید در شب (Night Vision / IR):

برای محیط‌های با نور کمتر از یک لوکس کاربرد دارد.
با برداشتن فیلتر مادون قرمز، دوربین قادر به تشخیص اجسام در نور کم می‌شود.
تصاویر رنگی به صورت مونوکروم (سیاه و سفید) نمایش داده می‌شوند تا جزئیات در تاریکی بهتر دیده شود.

⚡ تصحیح لرزش (Flicker Reduction):

در محیط‌هایی با فرکانس 50 هرتز، نور لامپ‌های فلورسنت و جیوه‌ای باعث ایجاد پرش تصویر می‌شود.
با افزایش سرعت شاتر از 1/60 به 1/120 ثانیه، لرزش تصویر کاهش یافته و کیفیت آن بهبود می‌یابد.
ممکن است رنگ تصویر کمی تیره‌تر شود، اما تثبیت تصویر و وضوح بهتر حاصل می‌شود.

✅ تصحیح اتوماتیک سیگنال در دوربین مدار بسته باعث می‌شود نوسانات ناگهانی سیگنال به حداقل برسد و تصاویر ثابت، شفاف و با کیفیت بالا ارائه شوند.
البته در محیط‌های نور کم ممکن است کمی نویز در تصویر مشاهده شود که کاملاً طبیعی است و تأثیر چندانی بر عملکرد سیستم نظارت تصویری ندارد.

برق
