آموزش اتصال سوکت شبکه در دوربین‌های مدار بسته

یک نصاب دوربین مدار بسته باید در طول آموزش‌های خود، مهارت زدن سوکت شبکه در دوربین مدار بسته را به طور کامل یاد گرفته باشد. علاوه بر آشنایی با تمامی ابزارهای نصب دوربین مداربسته و قطعات مختلف دوربین، یک نصاب حرفه‌ای باید قادر باشد در هنگام نصب، تمامی مراحل نصب را با دقت و ریزبینی کامل انجام دهد تا کیفیت عملکرد سیستم تضمین شود.

طریقه سوکت زدن کابل شبکه در دوربین مداربسته

در نصب و راه‌اندازی سیستم‌های دوربین مداربسته، استفاده از کابل شبکه مناسب و اتصالات دقیق، بخش حیاتی فرآیند نصب است. در حوزه زیرساخت‌های پسیو شبکه، یکی از مراحل کلیدی برای برقراری ارتباط پایدار، اتصال کابل شبکه به کانکتورهای RJ-45 است؛ فرایندی که به آن سوکت‌زنی کابل شبکه گفته می‌شود.

برای راه‌اندازی یک شبکه محلی (LAN)، ضروری است که در هر دو انتهای کابل شبکه، سوکت‌ها به‌درستی نصب شده باشند. گرچه پچ‌کوردهای آماده با طول مشخص و سوکت‌های از پیش‌نصب‌شده در بازار موجود هستند، این نوع کابل‌ها:

• هزینه بالاتری دارند

• انعطاف‌پذیری در طول کابل را محدود می‌کنند

به همین دلیل، بسیاری از نصاب‌ها و کاربران ترجیح می‌دهند خودشان کابل خام تهیه کرده و طول مورد نیاز را با سوکت‌زنی شخصی آماده کنند.

در این فرآیند، رعایت ترتیب صحیح رنگ‌بندی رشته سیم‌ها اهمیت ویژه‌ای دارد؛ زیرا هرگونه اشتباه در رنگ‌بندی می‌تواند باعث عملکرد نادرست شبکه و کاهش کیفیت انتقال داده شود.

روش ساخت کابل دوربین مداربسته در شبکه

چگونه یک کابل شبکه به طول دلخواه برای زدن سوکت شبکه در دوربین مدار بسته بسازیم؟

شما می‌توانید یک کابل شبکه مناسب برای دوربین مداربسته را به طول دلخواه خود تهیه و بسازید. مراحل ساخت کابل شبکه به شرح زیر است:

تجهیزات و ابزار مورد نیاز:

• کابل شبکه (CAT5 یا CAT6)

• دو عدد سوکت RJ45

• آچار شبکه 8 پورت (Crimping Tool)

• سیم‌چین

ابتدا طول کابل مورد نظر خود را مشخص کنید. بسته به نیاز، می‌توانید از کابل CAT5 برای کاربردهای معمول یا کابل CAT6 برای انتقال داده با کیفیت بالاتر و پهنای باند بیشتر استفاده کنید.

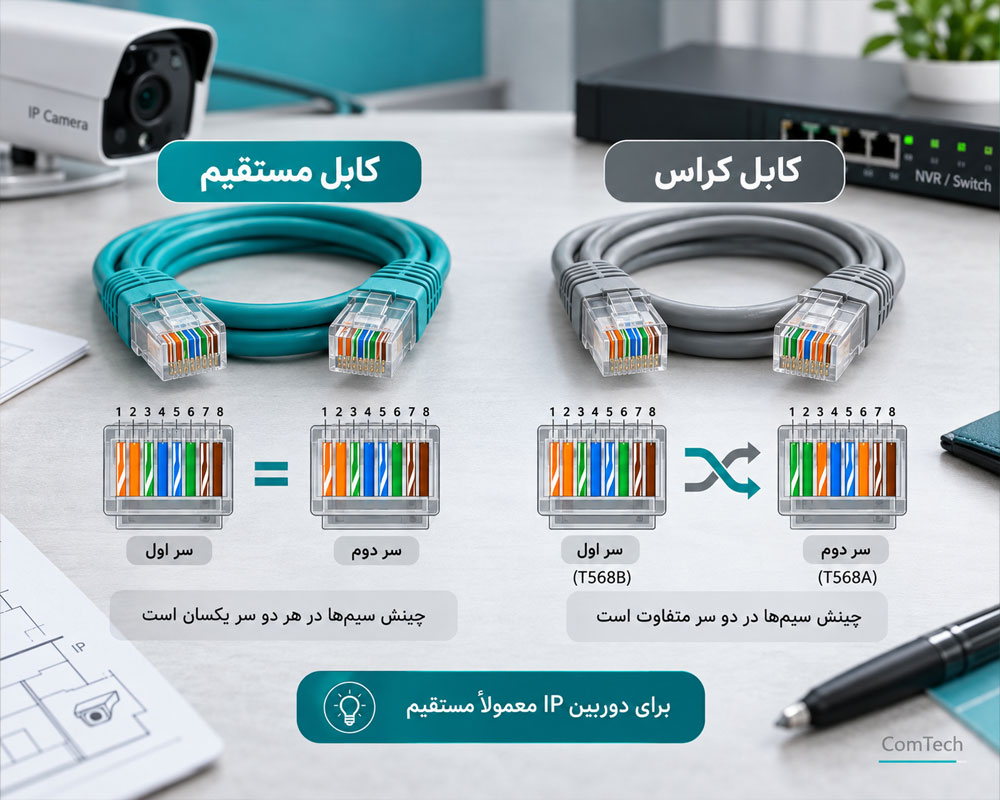

روش‌های سوکت زدن کابل شبکه:

1. روش مستقیم (Straight-Through):
   رشته‌های زوج کابل شبکه باید در هر دو سمت کابل همان ترتیب رنگ‌بندی را داشته باشند. این روش برای پچ کوردها و اتصال دوربین مداربسته به سوئیچ شبکه کاربرد دارد و پرکاربردترین نوع کابل در نصب دوربین‌ها است.

2. روش متقاطع (Crossover):
   این روش زمانی استفاده می‌شود که بخواهید دو دستگاه را بدون نیاز به سوئیچ یا هاب به صورت مستقیم شبکه کنید. ترتیب رشته‌ها در این کابل متفاوت است و مخصوص شبکه مستقیم بین دو کامپیوتر است، اما در دوربین مداربسته معمولاً از کابل مستقیم استفاده می‌شود.

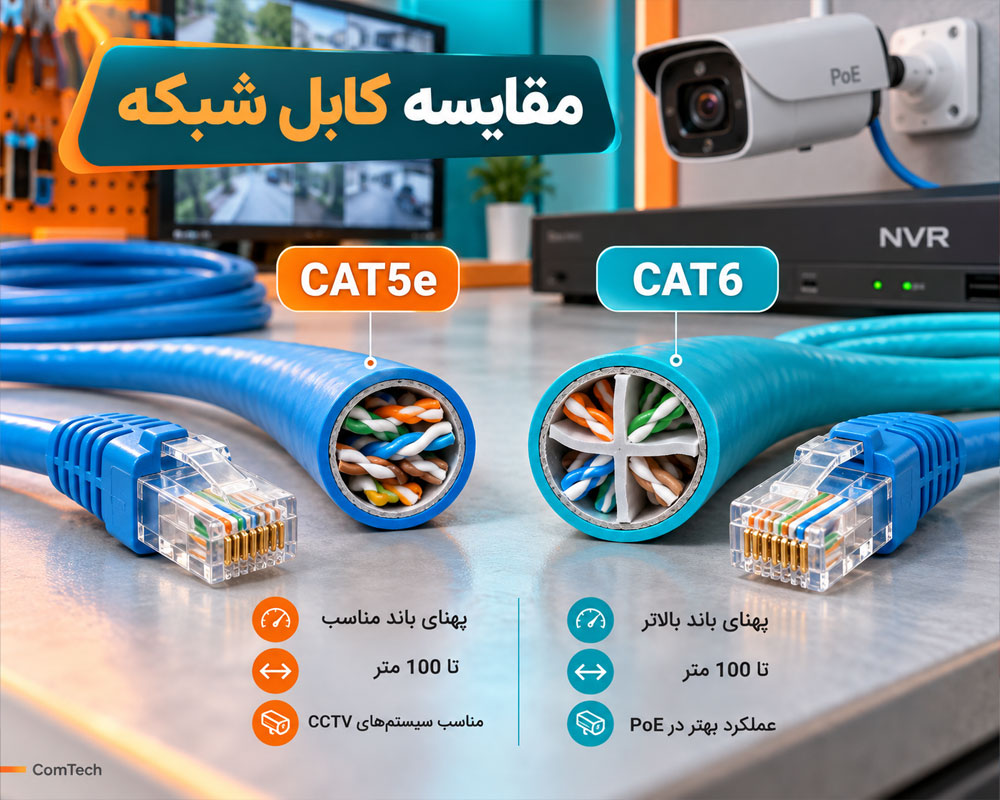

تفاوت کابل شبکه CAT5 و CAT6 و کاربرد آن‌ها در زدن سوکت شبکه برای دوربین مداربسته

آیا می‌دانید فرق اصلی کابل‌های شبکه CAT6 و CAT5 در چیست و کدام یک برای زدن سوکت شبکه در دوربین مدار بسته مناسب‌تر است؟

برای نصب دوربین‌های مداربسته تحت شبکه می‌توان از انواع کابل‌های شبکه موجود در بازار استفاده کرد. انواع کابل شبکه عبارت‌اند از:

• UTP (Unshielded Twisted Pair): چهار زوج سیم به هم تابیده شده و بدون شیلد یا زره

• SFTP (Shielded Foiled Twisted Pair): چهار زوج سیم به هم تابیده شده و فویل‌دار

• STP (Shielded Twisted Pair): چهار زوج سیم به هم تابیده شده و شیلددار

در میان این کابل‌ها، کابل‌های UTP از نظر قیمت مناسب‌تر هستند و استفاده از آن‌ها رایج‌تر است. این کابل‌ها در پهنای باندهای مختلف تولید می‌شوند و برای کاربردهای متفاوت به بازار عرضه شده‌اند.

دسته‌بندی کابل‌های شبکه بر اساس استاندارد CAT:

• CAT5: پشتیبانی تا پهنای باند 100 مگاهرتز و سرعت انتقال داده تا 100 مگابیت بر ثانیه

• CAT5e: نسخه بهبود یافته CAT5 با قابلیت پشتیبانی از سرعت تا 1 گیگابیت بر ثانیه

• CAT6: پشتیبانی تا پهنای باند 250 مگاهرتز و سرعت انتقال داده تا 10 گیگابیت بر ثانیه در فاصله کوتاه

• CAT6a، CAT7 و بالاتر: مناسب برای شبکه‌های با سرعت و پهنای باند بسیار بالا

کاربرد CAT5 و CAT6 در دوربین مداربسته:

برای زدن سوکت شبکه در دوربین مداربسته، معمولاً کابل CAT5e کفایت می‌کند و هزینه کمتری دارد، زیرا اکثر دوربین‌های شبکه حداکثر نیاز به پهنای باند 100 مگابیت تا 1 گیگابیت دارند.
در پروژه‌های حرفه‌ای یا در فاصله‌های طولانی و شبکه‌هایی با پهنای باند بالا، استفاده از کابل CAT6 توصیه می‌شود تا سرعت و کیفیت انتقال تصاویر تضمین شود.

بنابراین انتخاب بین CAT5 و CAT6 به نوع دوربین، فاصله کابل‌کشی و کیفیت شبکه مورد نیاز بستگی دارد.

کابل‌های CAT5 و CAT6 چیست و چه تفاوتی دارند؟

کابل CAT5:

• پهنای باند: 100 مگاهرتز

• حداکثر سرعت انتقال داده: 100 مگابیت بر ثانیه (برای یک زوج سیم)

• استاندارد شده برای اترنت سریع (Fast Ethernet) و بعد از ارتقا، در اترنت گیگابیت (Gigabit Ethernet) نیز کاربرد دارد.

• مناسب برای پروژه‌های شبکه کوتاه و نصب دوربین‌های مدار بسته با سرعت استاندارد.

کابل CAT6:

• پهنای باند: 250 مگاهرتز

• طراحی شده برای اترنت گیگابیت و شبکه‌های با سرعت بالا

• در این کابل، فویل محافظ (Shielding) روی هر دو زوج سیم قرار گرفته تا نویزگیری بهتر انجام شود

• قطر کابل بیشتر از CAT5 است که باعث کاهش افت ولتاژ و تضعیف سیگنال کمتر می‌شود

• در مسیرهای طولانی‌تر، عملکرد CAT6 بهتر و پایدارتر از CAT5 است

تفاوت‌های اصلی CAT5 و CAT6 در نصب دوربین مداربسته:

• هر دو کابل پهنای باند و سرعت انتقال خوبی دارند، اما CAT6 برای مسیرهای طولانی و شبکه‌های پرسرعت مناسب‌تر است

• کابل CAT5e معمولاً برای بیشتر دوربین‌های شبکه کافی است و هزینه کمتری دارد

• کابل CAT6 زمانی استفاده می‌شود که نیاز به کیفیت تصویر بالاتر و اتصال پایدار در فاصله‌های طولانی باشد

با انتخاب درست بین CAT5 و CAT6 می‌توان کیفیت تصاویر دوربین مدار بسته و پایداری شبکه را تضمین کرد.

شباهت‌ها و تفاوت‌های CAT5 و CAT6 در زدن سوکت شبکه برای دوربین مدار بسته

شباهت‌ها:

• هر دو کابل CAT5 و CAT6 برای انتقال داده در شبکه‌های اترنت طراحی شده‌اند و می‌توانند در شبکه دوربین‌های مداربسته مورد استفاده قرار گیرند.

• استانداردهای ساخت این کابل‌ها به گونه‌ای است که می‌توان اجزاء CAT5 و CAT6 را در یک شبکه کنار هم استفاده کرد و یا در صورت نیاز، کابل‌های قدیمی را با کابل‌های جدید جایگزین کرد.

• هر دو کابل قابلیت زده شدن سوکت شبکه (RJ45) را دارند و از روش‌های مستقیم یا متقاطع برای اتصال استفاده می‌شوند.

تفاوت‌ها:

• کابل CAT6 مقاومت بالاتر و خطای کمتری دارد؛ به همین دلیل افت سیگنال و نویز کمتری در مسیرهای طولانی ایجاد می‌شود.

• Return Loss در CAT6 بهتر است، به این معنی که انعکاس سیگنال کمتر و کیفیت انتقال داده بالاتر است.

• نتیجه این ویژگی‌ها این است که خطای بیتی در شبکه‌های اترنت سریع (Fast Ethernet) و گیگابیت اترنت (1000BASE-T) کمتر است و عملکرد شبکه پایدارتر می‌ماند.

• CAT6 با پهنای باند بالاتر (250 مگاهرتز) مناسب برای انتقال تصاویر با کیفیت بالاتر و شبکه‌های طولانی‌تر است، در حالی که CAT5e بیشتر برای شبکه‌های کوتاه و دوربین‌های استاندارد کاربرد دارد.

به طور خلاصه، برای نصاب دوربین مداربسته، CAT5e معمولاً کافی است، اما CAT6 برای پروژه‌های حرفه‌ای و مسیرهای طولانی‌تر انتخاب بهتری است تا کیفیت و پایداری شبکه تضمین شود.

تفاوت‌های کلیدی CAT5 و CAT6 که نصاب‌ها باید بدانند

در هنگام زدن سوکت شبکه برای دوربین مدار بسته، دانستن تفاوت‌های کابل CAT5 و CAT6 اهمیت زیادی دارد، زیرا هرچه خطای بیتی بیشتر باشد، سرعت شبکه کاهش یافته و کارایی سیستم افت می‌کند، حتی اگر بهترین ابزارهای شبکه را داشته باشید.

تفاوت‌های اصلی دیگر:

• پهنای باند و فرکانس کاری:

  • CAT6: فرکانس تا 250 مگاهرتز و پهنای باند حدود 200 مگاهرتز، قابل استفاده در مسیرهای تا 100 متر در دمای استاندارد 20 درجه سانتی‌گراد.

  • CAT5e: فرکانس و پهنای باند حدود 100 مگاهرتز، یعنی تقریباً نصف CAT6.

• پایداری شبکه در مسیرهای طولانی:

  • CAT6 با پهنای باند و نویز کمتر، عملکرد پایدارتر و خطای بیتی کمتر در شبکه دوربین‌های مداربسته ارائه می‌دهد.

• کاربرد در اترنت گیگابیت:

  • CAT6 برای شبکه‌های سرعت بالا و مسیرهای طولانی مناسب‌تر است، در حالی که CAT5e برای شبکه‌های کوتاه و نصب دوربین‌های استاندارد کافی می‌باشد.

با درک این تفاوت‌ها، نصاب می‌تواند کابل مناسب را انتخاب کرده و سوکت شبکه را به درستی زده و نصب کند تا کیفیت تصویر و عملکرد شبکه دوربین مدار بسته تضمین شود.

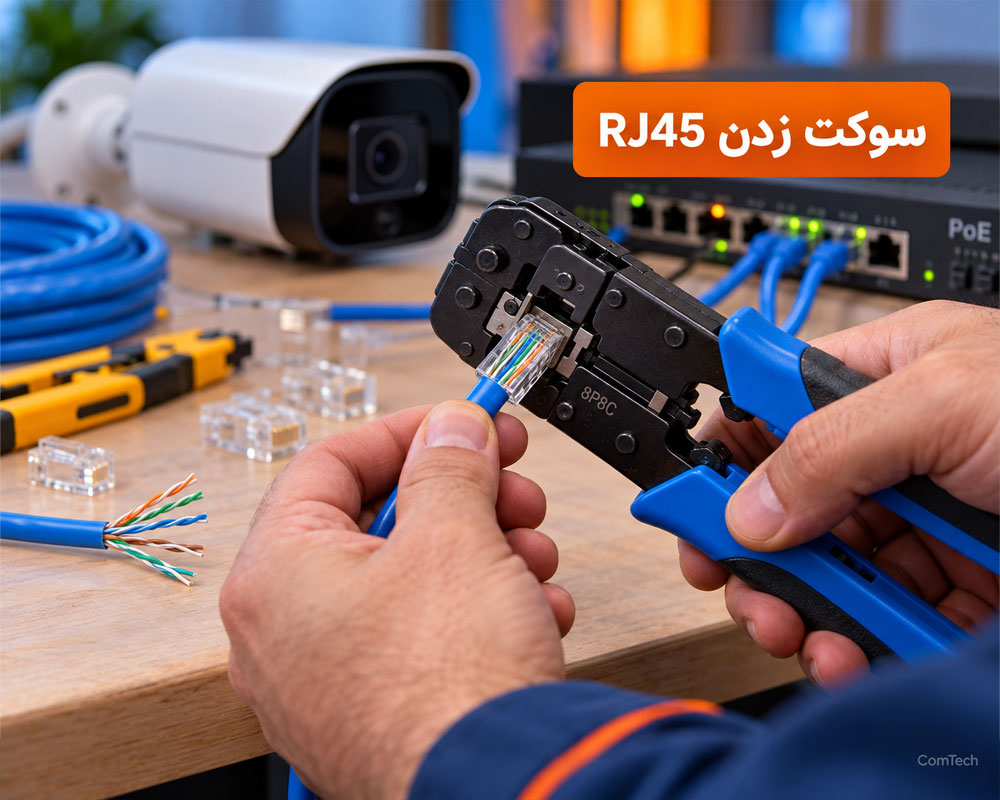

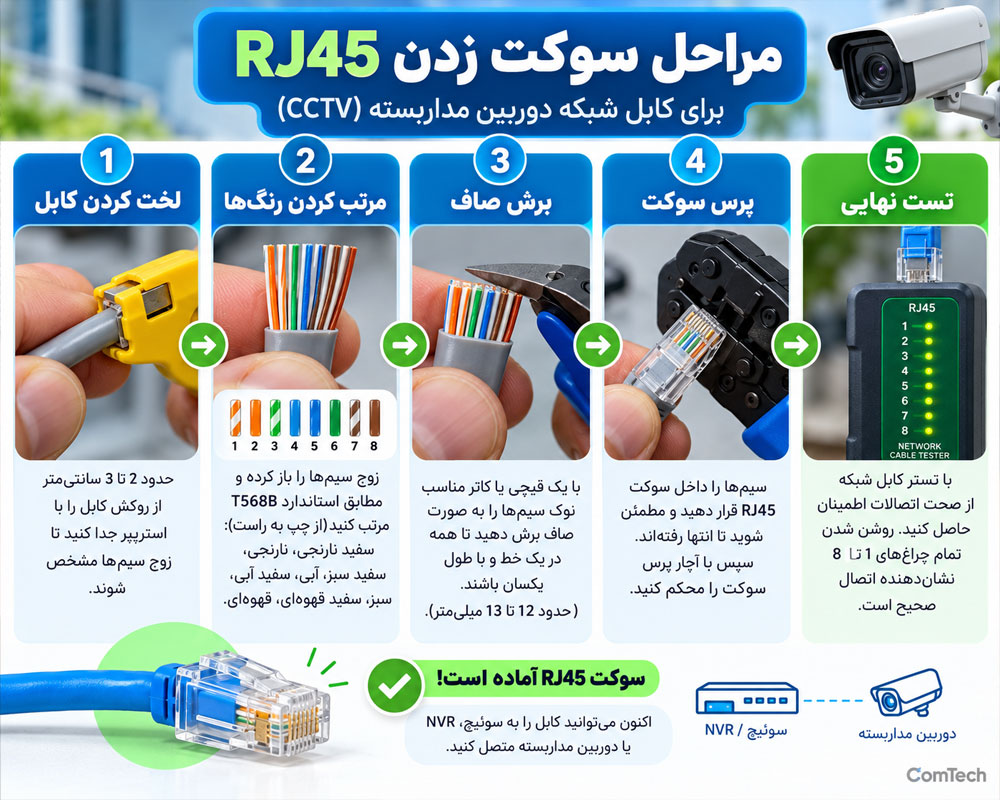

آموزش زدن سوکت شبکه در دوربین مدار بسته

برای نصب صحیح دوربین مدار بسته تحت شبکه، یکی از مراحل مهم، زدن سوکت شبکه (RJ45) روی کابل شبکه است. در ادامه مراحل کار به صورت مرحله به مرحله توضیح داده شده است:

گام اول: آماده‌سازی کابل شبکه

ابتدا از میان انواع کابل‌های شبکه (CAT5e یا CAT6) کابل مناسب برای دوربین مدار بسته را انتخاب کنید. سپس حدود 2.5 سانتی‌متر از روکش کابل را لخت کنید. برای این کار می‌توانید از کاتر یا سیم لخت‌کن استفاده نمایید.

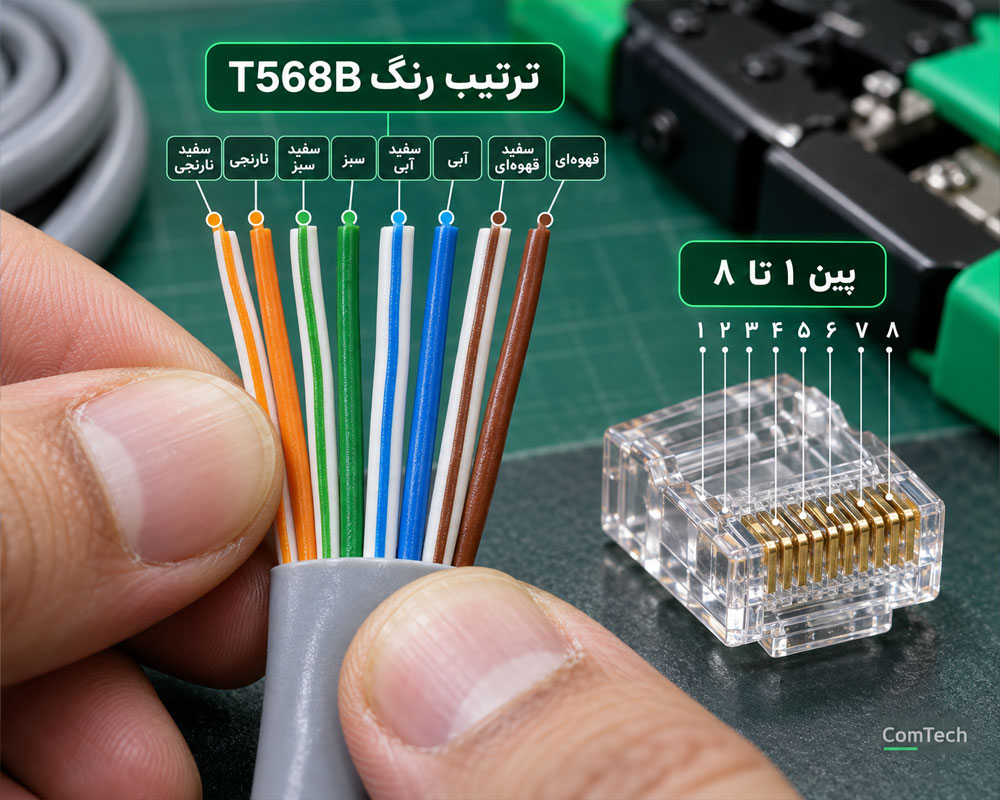

گام دوم: جداسازی سیم‌ها و ترتیب رنگ‌بندی

پس از لخت کردن کابل، زوج‌های سیم‌ها را با دقت از یکدیگر جدا کنید. هر زوج سیم را بر اساس رنگ آن‌ها مرتب نمایید؛ برای مثال سیم نارنجی و سفید نارنجی کنار هم قرار می‌گیرند.

گام سوم: انتخاب نوع اتصال

دو نوع اتصال برای کابل شبکه وجود دارد:

1. اتصال مستقیم (Straight-Through / استریپ): معمولاً برای اتصال دوربین به سوئیچ یا هاب استفاده می‌شود.

2. اتصال متقاطع (Crossover / کراس): برای اتصال مستقیم دو دستگاه بدون استفاده از سوئیچ یا هاب.

توجه داشته باشید که ترتیب رنگ سیم‌ها در هر نوع اتصال متفاوت است و باید بر اساس نوع اتصال مرتب شوند.

گام چهارم: برش سیم‌ها

پس از مرتب کردن سیم‌ها، سر سیم‌ها را با قیچی صاف و هم‌تراز ببرید. دقت کنید که سیم‌ها بیش از حد لخت نشوند؛ زیرا اگر بخش زیادی از سیم بدون عایق باشد، اتصال با سوکت درست انجام نخواهد شد.

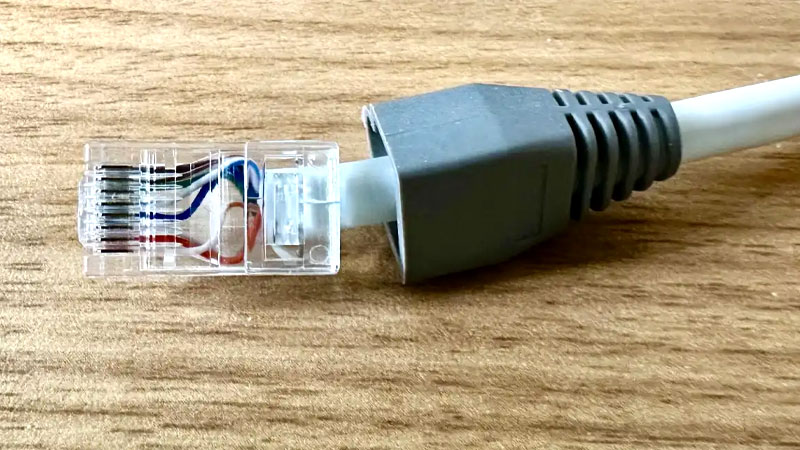

گام پنجم: قرار دادن سیم‌ها در سوکت

حالا سیم‌ها را داخل سوکت RJ45 قرار دهید. اطمینان حاصل کنید که سیم‌ها تا انتهای سوکت رفته و عایق کابل نیز داخل سوکت قرار گیرد تا اتصال پایدار و مقاوم ایجاد شود.

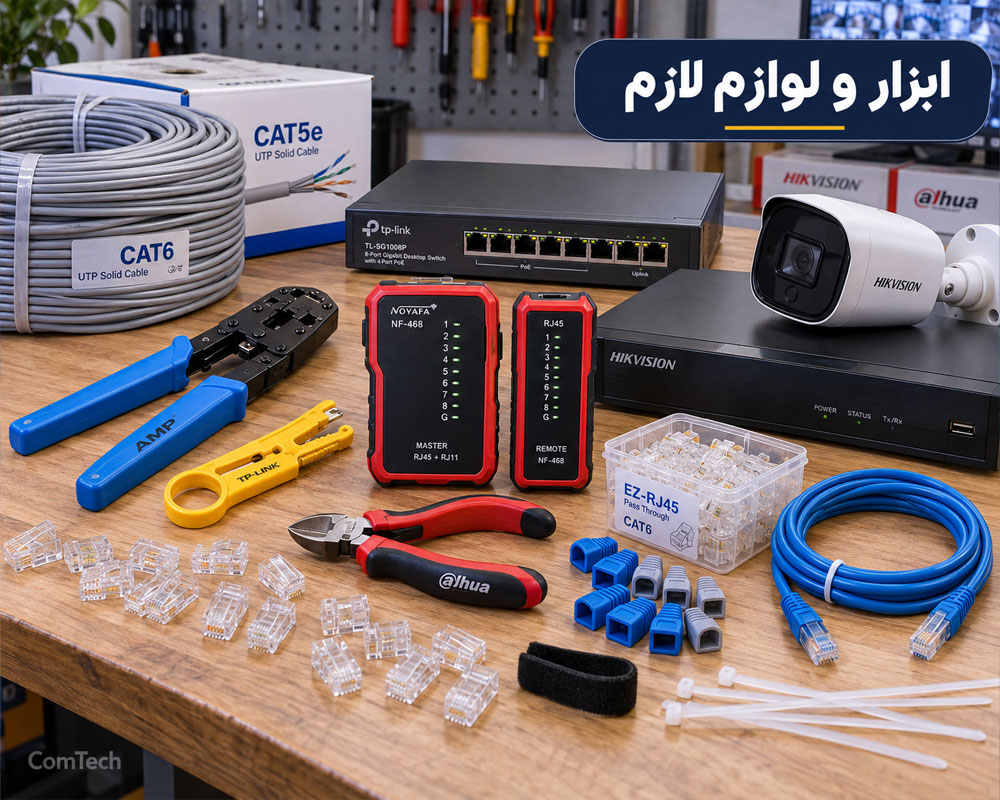

تجهیزات مورد نیاز برای زدن سوکت شبکه در دوربین مدار بسته

برای نصب صحیح کابل شبکه و اتصال سوکت RJ45 به دوربین مدار بسته، به تجهیزات زیر نیاز دارید:

کابل اترنت (Ethernet Cable):

• کابل CAT5e برای اکثر دوربین‌های شبکه کافی است.

• برای شبکه‌های با سرعت بالا یا مسیرهای طولانی، از CAT6، CAT6a یا CAT7 استفاده کنید.

اتصالات کابل اترنت (RJ45):

• سوکت‌هایی که به انتهای کابل متصل می‌شوند و امکان اتصال به دوربین یا سوئیچ را فراهم می‌کنند.

Crimping Tool (آچار شبکه / سوکت زن):

• ابزار تخصصی برای اتصال کابل به سوکت RJ45 و ایجاد اتصال پایدار و مقاوم.

سیم‌برش یا قیچی:

• برای بریدن کابل به طول مورد نظر و صاف کردن انتهای سیم‌ها.

سیم‌کش یا چاقوی تیز:

• برای جدا کردن پوشش محافظ کابل و آشکار کردن سیم‌ها جهت سوکت زدن.

تستر کابل (اختیاری ولی توصیه‌شده):

• برای بررسی صحت اتصال سیم‌ها و اطمینان از عملکرد درست کابل قبل از نصب نهایی.

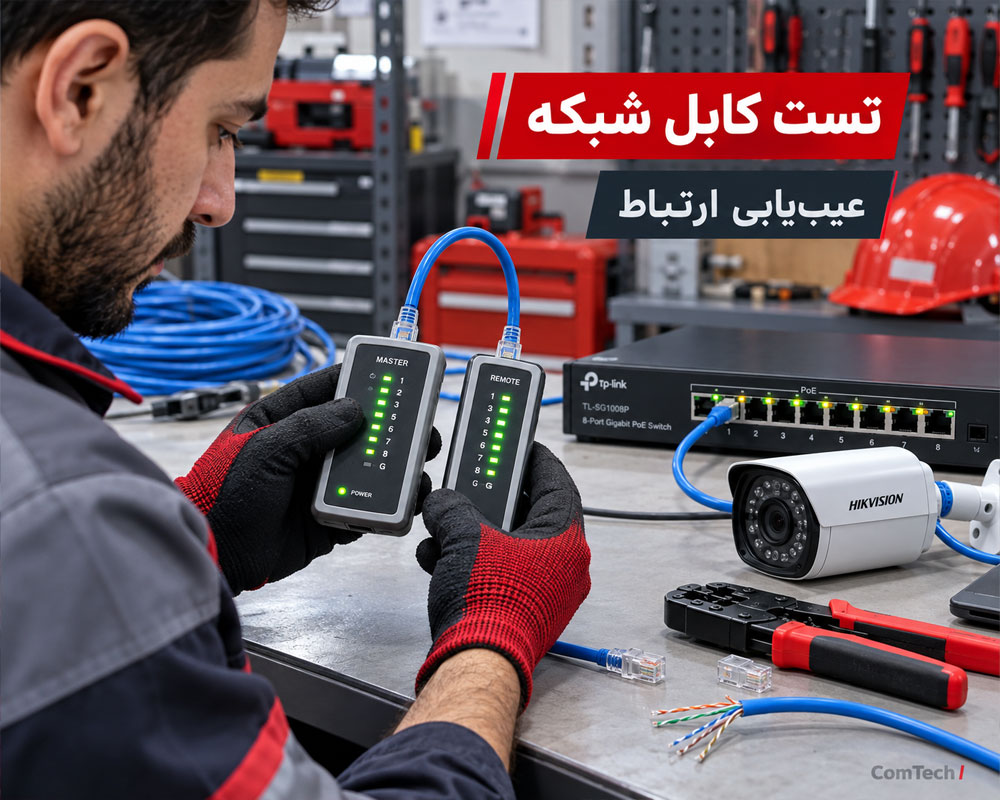

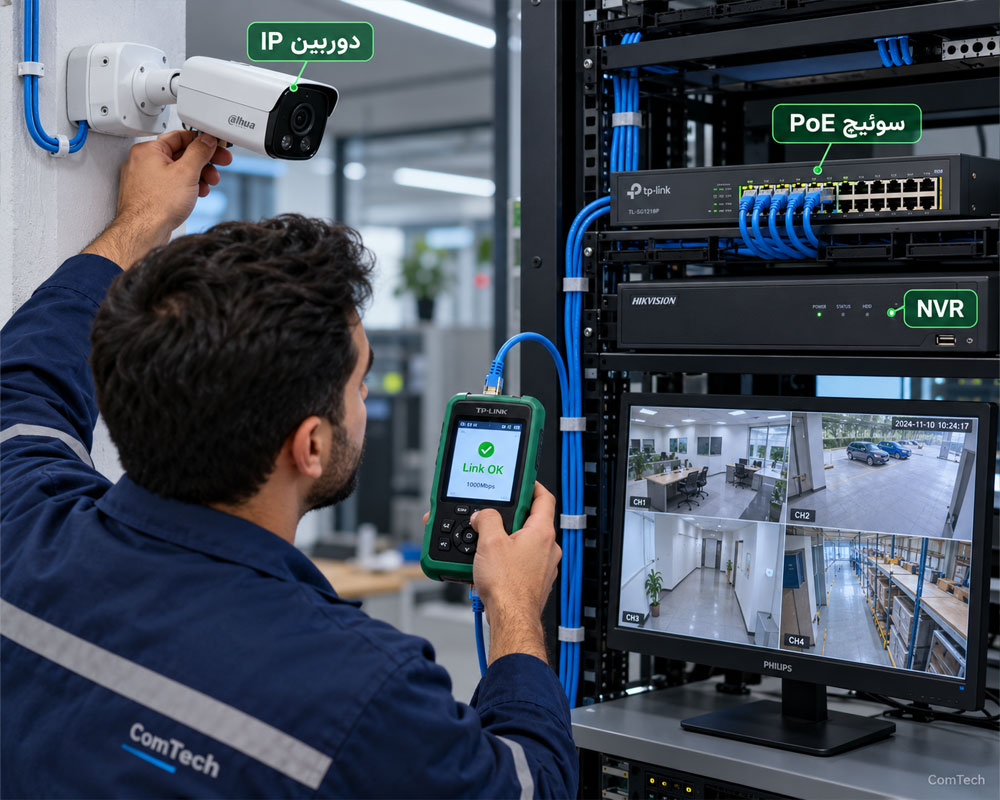

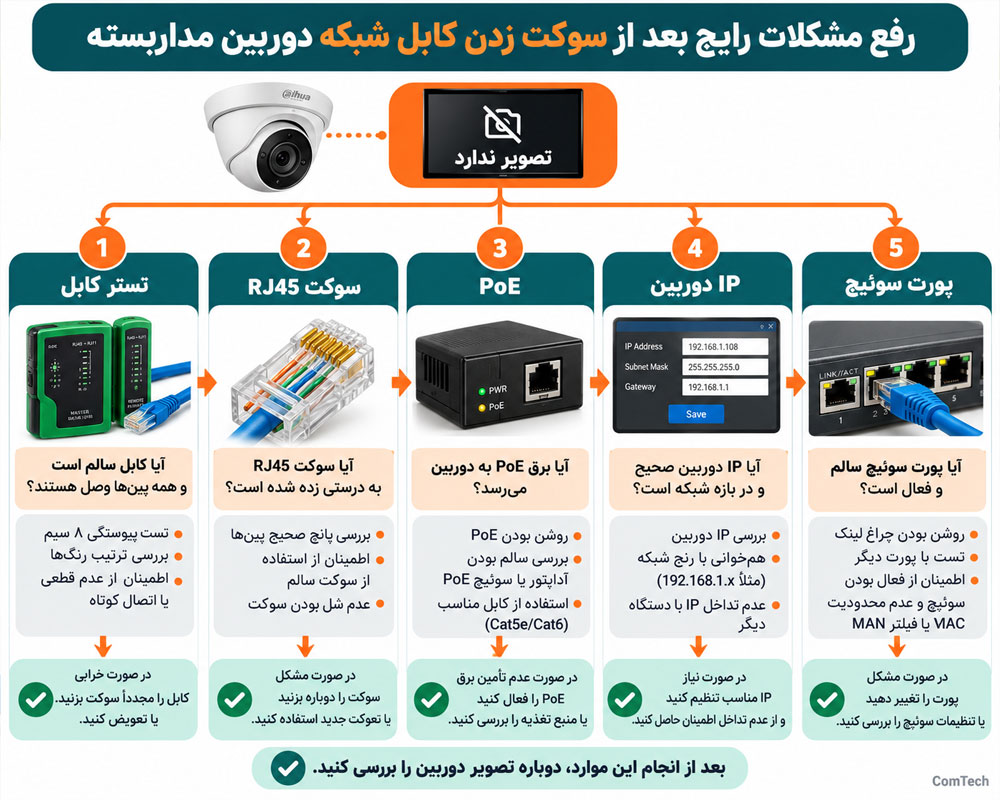

تستر شبکه چیست و چگونه کار می‌کند؟

تستر شبکه ابزاری است که برای بررسی سلامت کابل شبکه بعد از سوکت زدن استفاده می‌شود. پس از اتمام اتصال کابل به سوکت RJ45، با استفاده از تستر می‌توان اطمینان حاصل کرد که تمامی سیم‌ها به درستی متصل شده‌اند و کابل سالم است.

نحوه عملکرد تستر شبکه

تستر شبکه معمولاً دارای دو ورودی سوکت RJ45 است که دو سر کابل در آن قرار می‌گیرد.

دستگاه دارای دو ردیف لامپ 9 تایی است:

• 8 لامپ اول: مربوط به 8 سیم داخلی کابل

• لامپ آخر: مربوط به شیلد (Shield) یا نویزگیر کابل

زمانی که کابل به درستی سوکت زده شده باشد، لامپ‌ها به ترتیب روشن می‌شوند:

1. لامپ شماره 1 در یک سر کابل با لامپ شماره 1 در سر دیگر کابل همزمان روشن می‌شود

2. سپس لامپ شماره 2 با لامپ شماره 2 و به همین ترتیب تا آخر

ویژگی‌های پیشرفته تستر شبکه

• برخی مدل‌ها قادر به سنجش سرعت انتقال داده کابل نیز هستند

• این مدل‌ها معمولاً قیمت بالاتری دارند و برای شبکه‌های حرفه‌ای توصیه می‌شوند

نکات مهم هنگام استفاده

• تسترها با باتری کار می‌کنند؛ قبل از استفاده مطمئن شوید که باتری شارژ کافی دارد

• در غیر این صورت لامپ‌ها روشن نمی‌شوند و نتیجه تست قابل اعتماد نخواهد بود

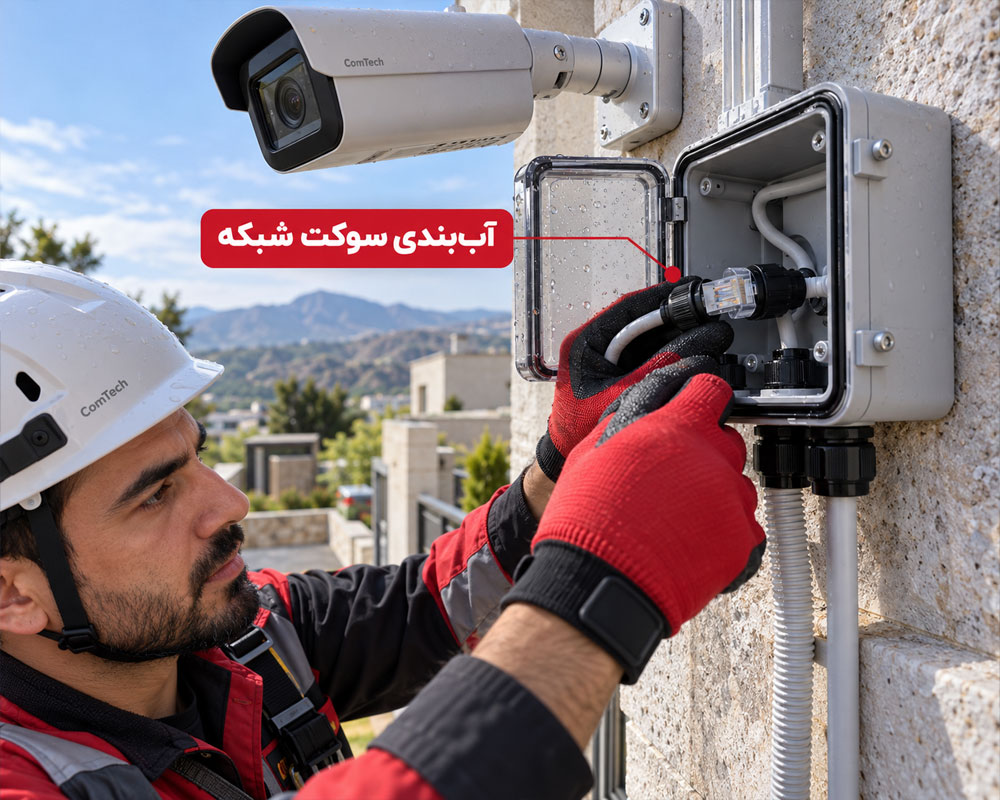

اهمیت نصب صحیح کابل شبکه در دوربین‌های مداربسته

نصب صحیح کابل شبکه یکی از مراحل کلیدی در راه‌اندازی سیستم‌های دوربین مداربسته، به ویژه برندهایی مانند داهوا است که به کیفیت و پایداری ارتباط شبکه اهمیت می‌دهند.

برای تضمین عملکرد پایدار و تصاویر با کیفیت، موارد زیر ضروری است:

• استفاده از کابل شبکه مناسب (CAT5e یا CAT6)

• به‌کارگیری سوکت RJ45 استاندارد

• استفاده از ابزار دقیق مانند آچار پرس شبکه (Crimping Tool)

• رعایت ترتیب رنگ سیم‌ها در اتصالات استریت (Straight) یا کراس (Crossover)

اجرای دقیق این مراحل باعث می‌شود که تصاویر دوربین‌ها بدون نویز و اختلال به دستگاه ضبط منتقل شوند و سیستم نظارتی با بالاترین عملکرد و اطمینان عمل کند.
