سیستم منبع تغذیه برق دوربین‌های مداربسته

دوربین‌های مداربسته از جمله مهم‌ترین سیستم‌های امنیتی هستند که در خانه‌ها، دفاتر، فروشگاه‌ها و اماکن عمومی توسط افراد و سازمان‌ها برای افزایش امنیت مورد استفاده قرار می‌گیرند. هنگام خرید دوربین مداربسته، دقت در انتخاب دستگاه مناسب با نیازهای موجود از اهمیت بالایی برخوردار است.

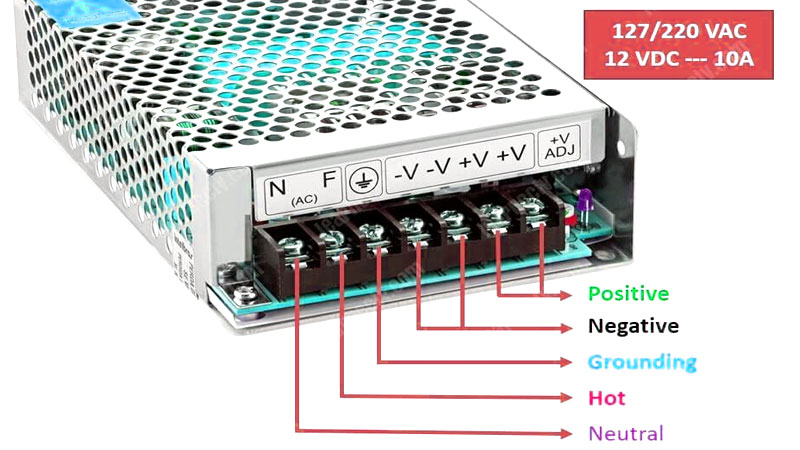

منبع تغذیه دوربین مدار بسته

مواردی مانند نوع دوربین، کیفیت لنز، قابلیت دید در شب، حافظه ذخیره‌سازی و سایر ویژگی‌ها باید در تصمیم‌گیری خرید مورد توجه قرار گیرند. در این میان، منبع تغذیه دوربین مدار بسته نیز نقش حیاتی دارد و باید با توجه به نوع دوربین و میزان مصرف انرژی انتخاب شود.

آداپتور دوربین مداربسته یا همان منبع تغذیه، وظیفه تبدیل برق شهری 220 ولت به ولتاژ 12 ولت را برای کارکرد درست دوربین بر عهده دارد. انتخاب منبع تغذیه مناسب به ظاهر ساده است، اما اگر آداپتور مناسب استفاده نشود، نباید انتظار کیفیت تصویر مطلوب یا عملکرد پایدار از دوربین داشته باشیم. بنابراین، آگاهی کامل از عملکرد منبع تغذیه دوربین برای خریدی مطمئن و حرفه‌ای ضروری است.

همچنین، میزان جریان عبوری از آداپتور به بار مصرفی متصل به آن بستگی دارد؛ هر چه مصرف انرژی دوربین بیشتر باشد، جریان عبوری از منبع تغذیه نیز بالاتر خواهد بود. بنابراین، در هنگام انتخاب آداپتور دوربین مدار بسته علاوه بر ولتاژ، میزان جریان نیز باید به دقت بررسی شود تا عملکرد دوربین بدون اختلال و با حداکثر کیفیت تضمین گردد.

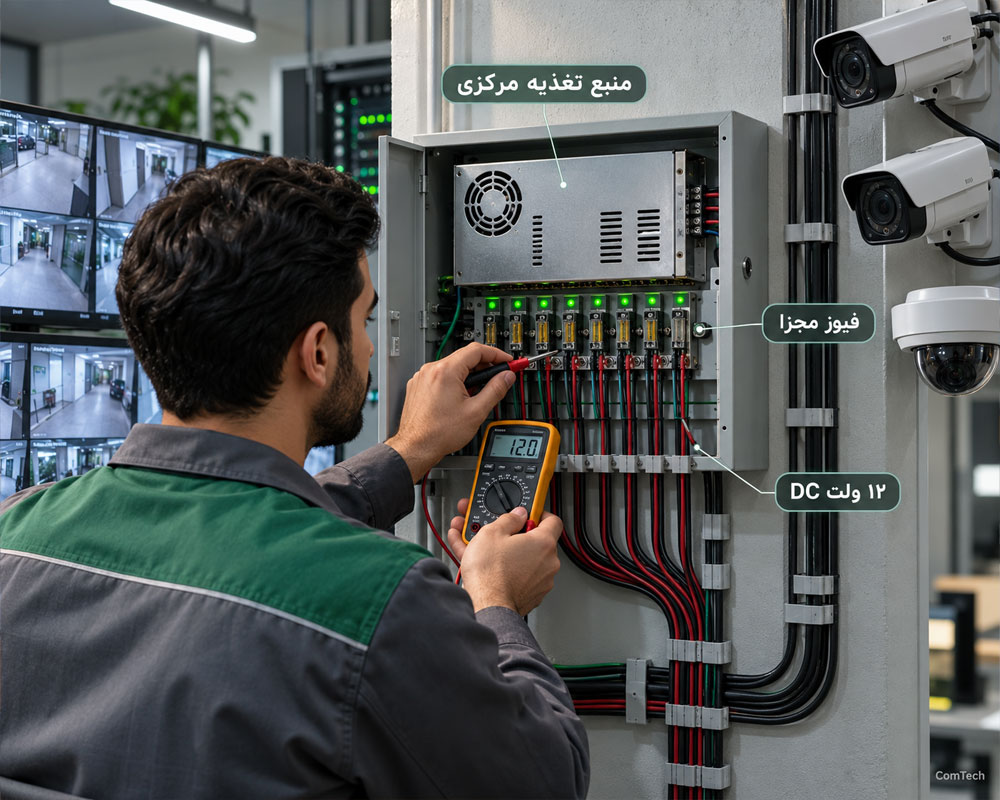

منابع تغذیه مرکزی دوربین‌های مداربسته

در بسیاری از سیستم‌های مداربسته بزرگ یا ساختمان‌هایی که تعداد زیادی دوربین امنیتی نصب شده، استفاده از آداپتور مرکزی دوربین مداربسته رایج است. این نوع منبع تغذیه قادر است چندین دوربین را به صورت همزمان تغذیه کند و برق 220 ولت شهری را به ولتاژ مورد نیاز دوربین‌ها (معمولاً 12 ولت DC) تبدیل نماید.

مزایای آداپتور مرکزی دوربین:

• صرفه‌جویی در هزینه‌ها با نیاز به خرید تنها یک منبع تغذیه

• کاهش پیچیدگی سیم‌کشی و کابل‌کشی دوربین‌ها

• امکان مدیریت تغذیه تمام دوربین‌ها از یک نقطه مرکزی

• قابلیت اتصال به UPS برای تأمین برق اضطراری

معایب آداپتور مرکزی:

• در صورت خرابی منبع تغذیه، تمامی دوربین‌ها از کار می‌افتند

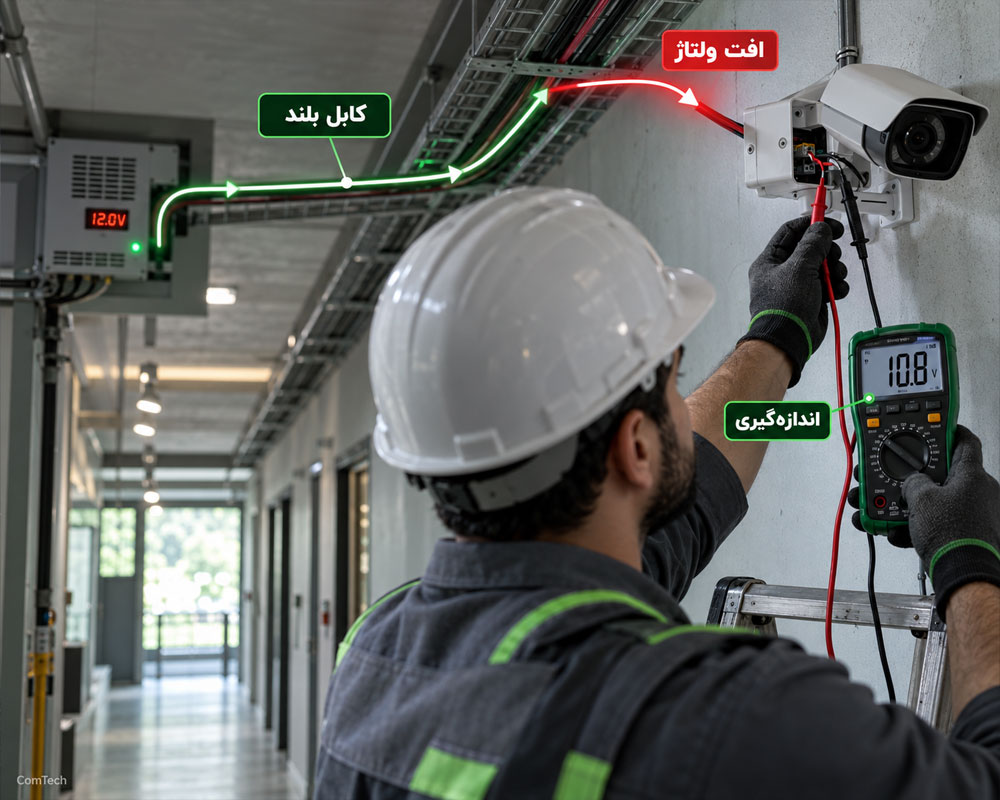

• امکان افت ولتاژ در فواصل طولانی کابل کشی

• آسیب‌پذیری در برابر اتصال کوتاه و نیاز به تعمیرات پرهزینه

ویژگی تخصصی: آداپتور مرکزی معمولاً در تابلو برق یا به صورت دیواری نصب می‌شود و طول عمر بیشتری نسبت به آداپتورهای مستقل دارد. همچنین عیب‌یابی و نگهداری آن ساده‌تر است.

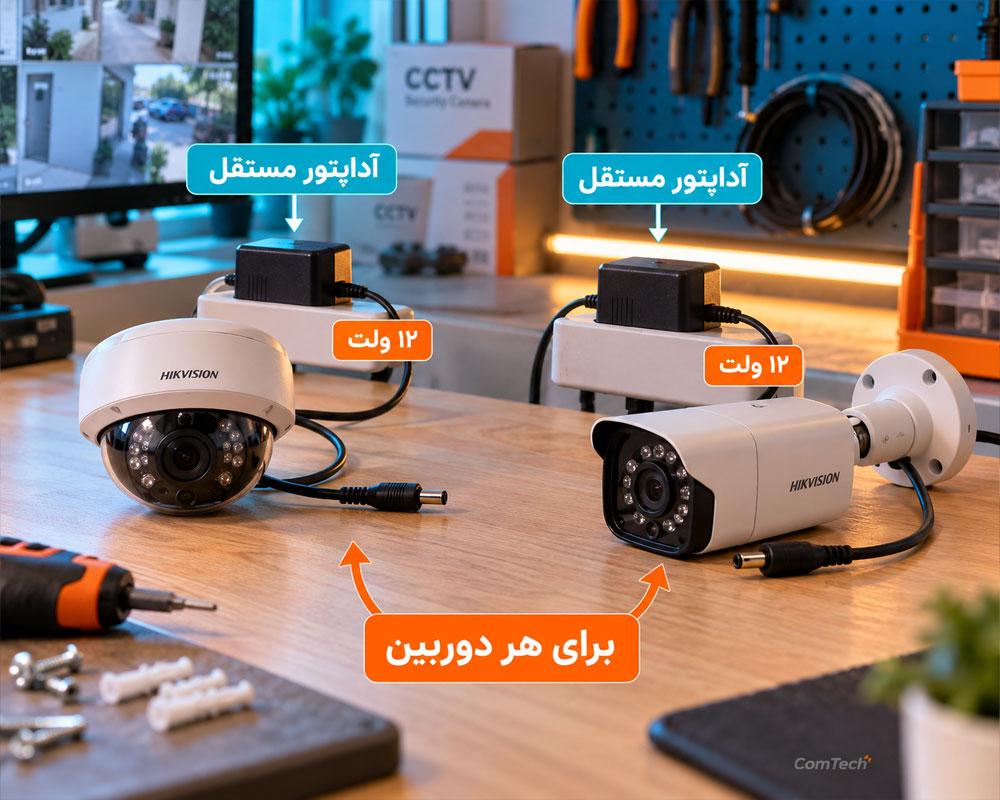

آداپتور مستقل دوربین مداربسته

در سیستم تغذیه مجزا، هر دوربین مداربسته یک منبع تغذیه مستقل دارد. این روش بیشتر در سیستم‌های کوچک و متوسط کاربرد دارد و مناسب دوربین‌های آنالوگ و کم‌مصرف است.

مزایای آداپتور مستقل:

• خرابی یک منبع تغذیه تنها روی همان دوربین مداربسته تاثیر می‌گذارد

• پایداری ولتاژ و جریان در فواصل طولانی بدون افت ولتاژ

• انعطاف بالا در انتخاب آداپتور 12 ولت با جریان 1 تا 2 آمپر

نکات تخصصی:

• برای مثال، برای چهار دوربین می‌توان از یک آداپتور 2 آمپری استفاده کرد یا برای هر دوربین یک آداپتور 0.5 تا 1 آمپر نصب نمود

• خروجی آداپتورها می‌تواند به صورت ترمینالی یا فیشی باشد

• استفاده از این روش باعث می‌شود در صورت بروز مشکل تنها همان دوربین از مدار خارج شود

معایب آداپتور مستقل:

• نیاز به خرید چندین منبع تغذیه

• زمان نصب و سیم‌کشی بیشتر

• عدم امکان مدیریت تغذیه همه دوربین‌ها از یک نقطه مرکزی

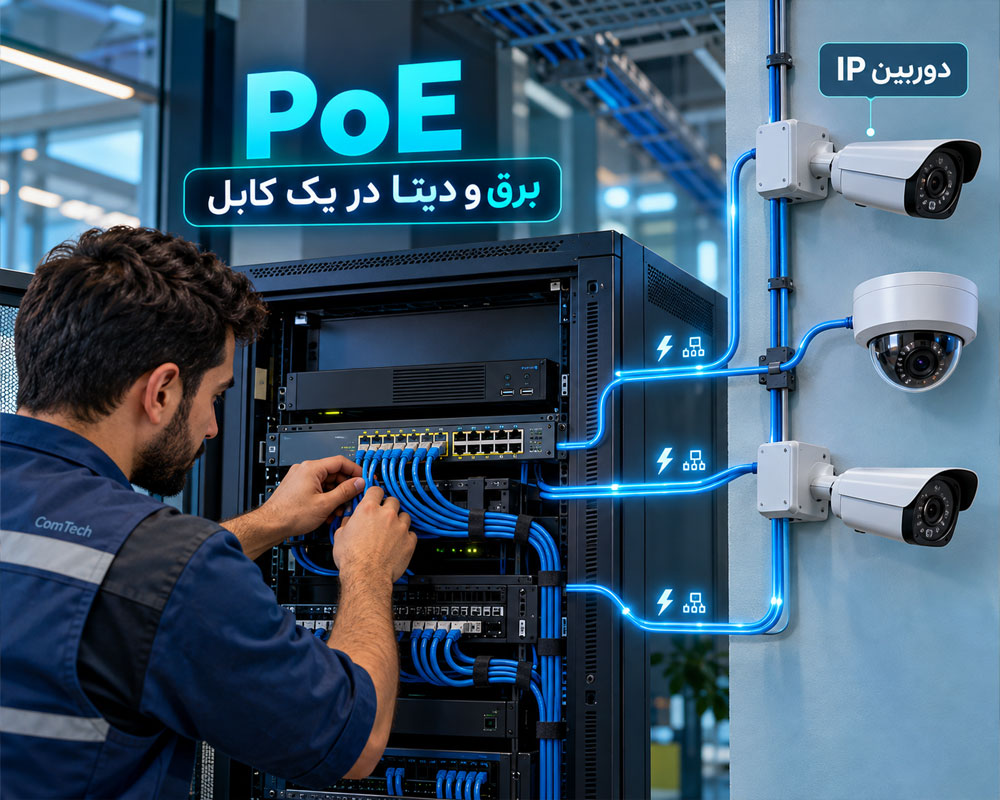

تغذیه دوربین مداربسته از طریق POE (Power over Ethernet)

با استفاده از POE، دیگر نیاز به کابل‌کشی جداگانه برای تأمین برق دوربین‌های IP نیست و همان کابل شبکه اترنت، هم اطلاعات و هم برق مورد نیاز دوربین‌ها را منتقل می‌کند. این روش مخصوص دوربین‌های تحت شبکه (IP Camera) طراحی شده و نیازمند سوئیچ شبکه پشتیبانی‌کننده از POE است.

مزایای POE:

• کاهش هزینه و پیچیدگی کابل‌کشی

• نصب سریع‌تر و تمیزتر سیستم

• امکان استفاده در محل‌های دور از پریز برق

• سازگاری کامل با دوربین‌های تحت شبکه و هوشمند

نکته تخصصی: در سیستم‌های POE، باید به حداکثر طول کابل مجاز، توان خروجی سوئیچ POE و مصرف انرژی دوربین‌ها توجه داشت تا از افت ولتاژ یا عملکرد ناقص دوربین‌ها جلوگیری شود.

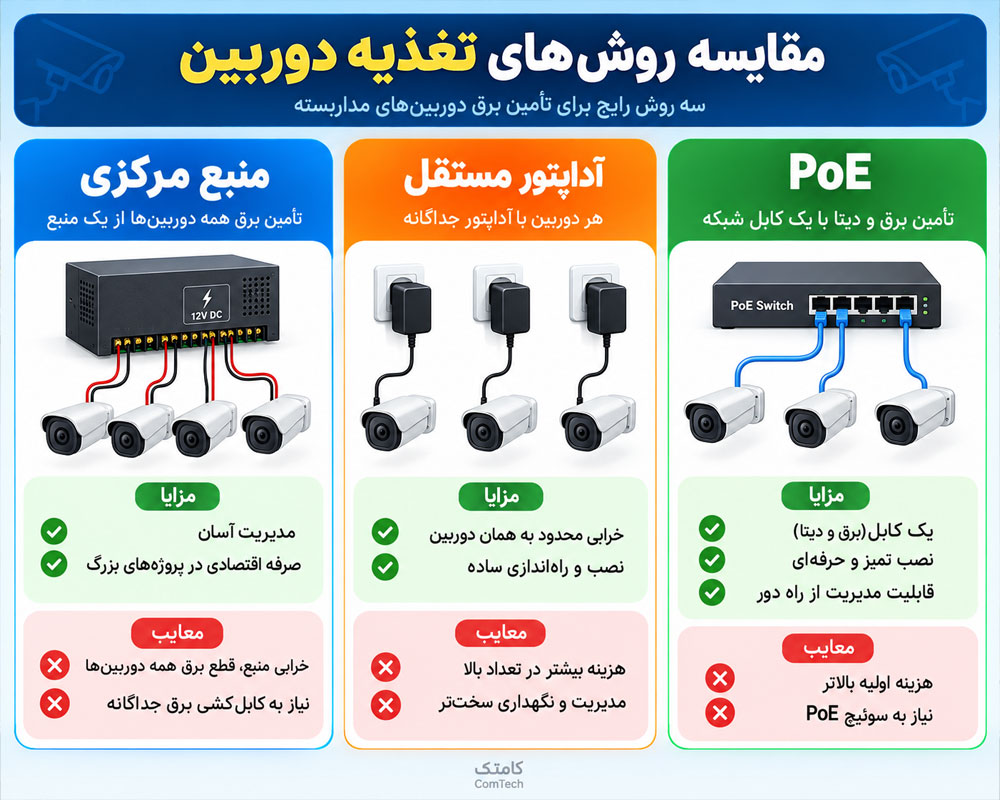

انتخاب منبع تغذیه مناسب برای دوربین‌های مداربسته یکی از عوامل کلیدی در راه‌اندازی سیستم امنیتی پایدار است.

• برای سیستم‌های بزرگ و چند دوربینه، آداپتور مرکزی گزینه مقرون‌به‌صرفه و کارآمد است.

• برای سیستم‌های کوچک یا حساس به خرابی، آداپتور مستقل امن‌ترین راهکار است.

• برای دوربین‌های تحت شبکه و پروژه‌های با کابل‌کشی محدود، POE بهترین گزینه می‌باشد.

رعایت این نکات باعث افزایش طول عمر سیستم، کیفیت تصویر دوربین‌ها و امنیت ساختمان می‌شود و از هزینه‌های اضافی ناشی از خرابی منبع تغذیه جلوگیری می‌کند.

نحوه عملکرد فناوری POE در دوربین‌های مداربسته

POE (Power over Ethernet) فناوری‌ای است که امکان انتقال همزمان داده و برق را از طریق یک کابل شبکه اترنت فراهم می‌کند. این فناوری در دو استاندارد اصلی IEEE 802.3af و IEEE 802.3at تعریف شده است که هرکدام بر اساس توان مصرفی دوربین مداربسته کاربرد دارند.

در بسیاری از دوربین‌های مداربسته تحت شبکه، استاندارد IEEE 802.3af مورد استفاده قرار می‌گیرد که قادر است بیش از 15 وات برق از طریق کابل شبکه منتقل کند. این توان برای دوربین‌های دام، بولت و صنعتی ثابت با مصرف پایین کافی است. به طور مثال، این استاندارد قادر است 12 ولت و جریان 1.25 آمپر یا 5 ولت و جریان 3 آمپر را برای دوربین‌ها فراهم کند.

برای دوربین‌های مداربسته گردان (PTZ) و دوربین‌هایی که دارای فن یا مدار گرم‌کن هستند، نیاز به توان بیشتری وجود دارد. در این حالت از استاندارد IEEE 802.3at استفاده می‌شود که امکان انتقال 30 وات برق از طریق کابل شبکه را فراهم می‌کند. لازم به ذکر است که سوئیچ POE در این استاندارد با نوع IEEE 802.3af متفاوت است و برای تامین توان بیشتر طراحی شده است.

برای دوربین‌های فاقد پشتیبانی POE، می‌توان از POE Splitter استفاده کرد که داده و برق دوربین را از هم تفکیک می‌کند و امکان اتصال به منابع تغذیه سنتی را فراهم می‌آورد.

روش‌های تأمین برق POE

تغذیه از طریق کابل شبکه به دو روش اصلی انجام می‌شود:

• سوئیچ‌های Endspan: دارای درگاه‌های POE داخلی هستند و قادر به ارسال مستقیم توان بر روی کابل شبکه می‌باشند.

• سوئیچ‌های Midspan: به عنوان منابع انرژی POE واسط بین سوئیچ معمولی و تجهیزات شبکه قرار می‌گیرند و امکان اضافه کردن قابلیت POE به سوئیچ‌های غیر POE را فراهم می‌کنند.

مزایای استفاده از Midspan:

• کاهش هزینه نسبت به خرید سوئیچ POE گران‌قیمت

• تامین برق متفاوت برای تجهیزات شبکه بدون نیاز به تعویض سوئیچ

• پشتیبانی از سرعت‌های 10/100/1000 مگابیت بر ثانیه

• توان خروجی بالاتر، معادل 19.2 وات بر هر درگاه در مقایسه با 15.4 وات در سوئیچ POE

• اطمینان از عدم از دست رفتن یا تخریب داده‌ها

• راهکار مناسب برای دوربین‌های مداربسته تحت شبکه، تلفن‌های VOIP، Access Pointهای توان بالا و تجهیزات RFID

استفاده از تکنولوژی Midspan یکی از بهترین و مقرون به صرفه‌ترین روش‌ها برای گسترش شبکه‌های POE است و امکان تامین برق پایدار و ایمن برای تمامی تجهیزات متصل به شبکه را فراهم می‌کند.

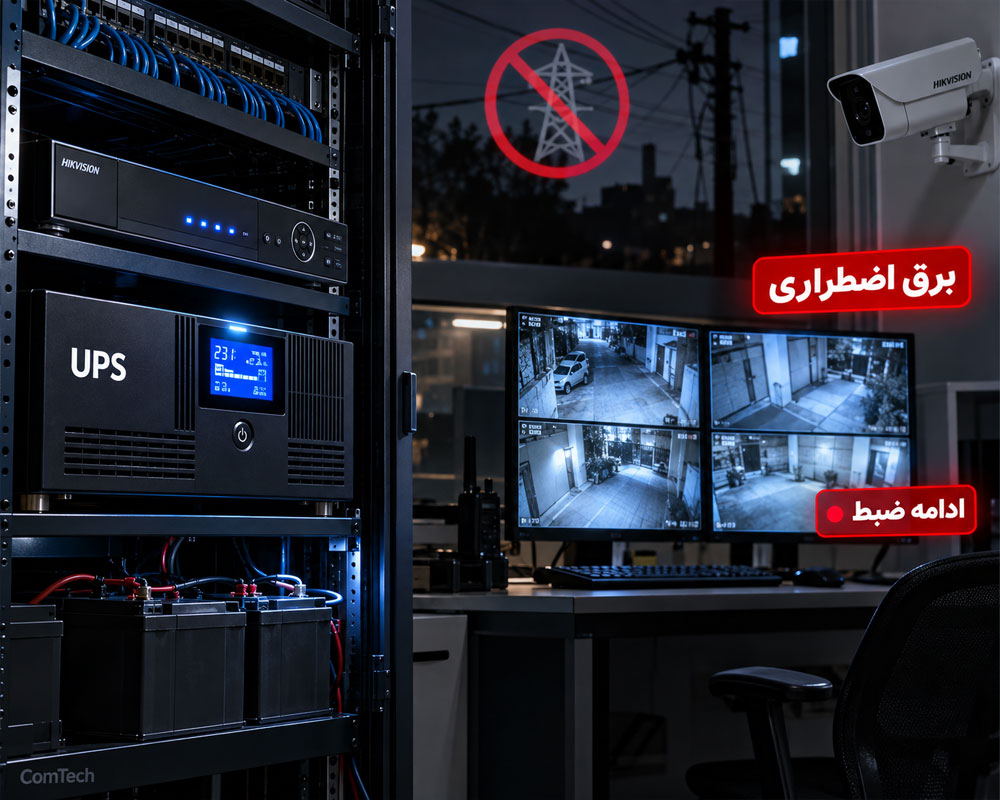

منابع تغذیه با پشتیبانی UPS برای دوربین‌های مداربسته

یک سیستم UPS (منبع تغذیه بدون وقفه)، تجهیزاتی حیاتی در سیستم‌های امنیتی و دوربین‌های مداربسته است که تأمین برق پایدار و بدون وقفه را برای تجهیزات حساس فراهم می‌کند. این سیستم‌ها می‌توانند برق AC یا DC مصرفی تجهیزات را ذخیره کرده و در صورت قطع برق شهری، جریان مورد نیاز را تأمین کنند. لازم به ذکر است که باتری‌های UPS معمولاً به صورت کالای جداگانه عرضه می‌شوند و هزینه آنها به طور مستقل محاسبه می‌شود.

UPS چیست و چگونه کار می‌کند؟

UPS به عنوان یک منبع تغذیه الکترونیکی بدون وقفه بین برق شهری و تجهیزات مصرف‌کننده قرار می‌گیرد. وظیفه اصلی آن، تثبیت و تنظیم ولتاژ برق، حذف نویز و اختلالات شبکه و تأمین توان الکتریکی بدون وقفه برای دوربین‌ها، دستگاه‌های DVR/NVR و سایر تجهیزات حساس است.

این سیستم با ذخیره انرژی در باتری‌های داخلی، امکان ادامه فعالیت تجهیزات در زمان قطع برق یا نوسانات شبکه را فراهم می‌کند.

ویژگی‌ها و سطوح حفاظت UPS

یک UPS حرفه‌ای قادر است تجهیزات را در مقابل مشکلات زیر محافظت کند:

• افزایش ناگهانی ولتاژ و رعد و برق

• برگشت ولتاژ روی دوشاخه ورودی

• دو فاز شدن برق ورودی

• تغییرات ولتاژ خروجی خارج از محدوده مجاز

• تغییرات ولتاژ و فرکانس برق ورودی

• افزایش بیش از حد دمای داخلی

• نویزهای Common Mode در برق شهری

• اضافه بار و اتصال کوتاه خروجی

• اتصال معکوس یا کوتاه باتری و شارژر

• تخلیه غیرمجاز باتری و ولتاژ بالاتر از حد مجاز شارژ

این ویژگی‌ها باعث می‌شوند که دوربین‌های مداربسته، دستگاه DVR/NVR و سایر تجهیزات امنیتی در برابر نوسانات برق و خطرات احتمالی محافظت شوند و از از دست رفتن اطلاعات یا تخریب تجهیزات جلوگیری شود.

فرآیند تبدیل برق و خروجی UPS

از آنجا که امکان ذخیره‌سازی مستقیم برق متناوب AC در باتری وجود ندارد، UPS ابتدا برق AC را به برق مستقیم DC تبدیل می‌کند و در باتری‌ها ذخیره می‌نماید. در زمان قطع برق شهری، انرژی ذخیره شده از باتری‌ها به تجهیزات مصرف‌کننده منتقل می‌شود.

در صورت نیاز تجهیزات به برق متناوب AC، UPS این برق ذخیره شده را مجدداً به AC استاندارد تبدیل می‌کند. کیفیت این برق متناوب خروجی یکی از عوامل مهم در انتخاب UPS مناسب برای دوربین‌های مداربسته است.

ظرفیت باتری‌ها معمولاً با واحد آمپر ساعت (Ah) مشخص می‌شود؛ به این معنی که یک باتری با ظرفیت 1 آمپر ساعت می‌تواند جریان یک آمپر را برای یک ساعت تأمین کند.

مزایای استفاده از UPS با خروجی DC برای سیستم‌های مداربسته

تجهیزات دوربین مدار بسته، DVR و NVR قادر به کار با برق مستقیم DC هستند، بنابراین استفاده از UPS با خروجی DC می‌تواند بسیار منطقی و مقرون به صرفه باشد.

مزایای این روش شامل موارد زیر است:

• کاهش هزینه‌های نصب و تجهیزات تبدیل برق AC به DC

• تأمین توان بدون وقفه برای دوربین‌ها و دستگاه‌های ضبط

• حفظ عملیات ضبط تصاویر حتی در زمان قطع برق

• کاهش پیچیدگی سیستم برق بدون وقفه

نکته مهم این است که در استفاده از UPS با خروجی DC، تأمین برق مانیتور یا نمایشگر امکان‌پذیر نخواهد بود، اما دوربین‌های مداربسته و دستگاه‌های ضبط تصاویر همچنان به طور کامل فعالیت خواهند کرد.

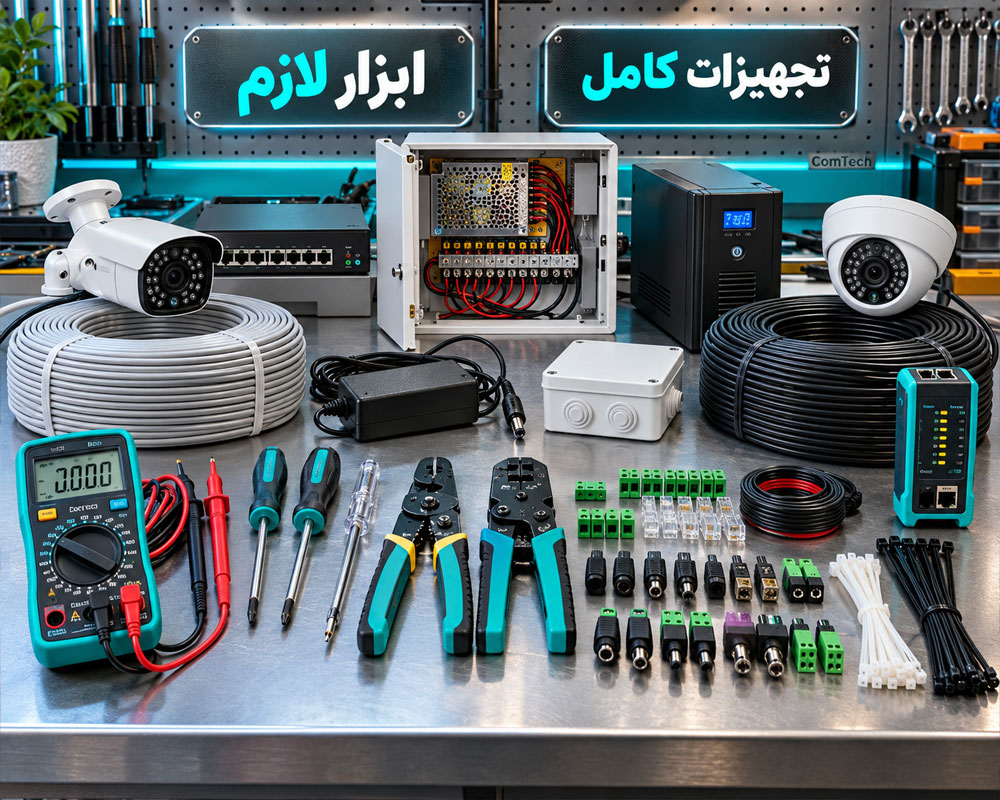

راهنمای نصب منبع تغذیه دوربین مداربسته

نصب منبع تغذیه دوربین مدار بسته بسته به نوع پروژه و محل نصب دوربین‌ها می‌تواند متفاوت باشد. در برخی موارد، آداپتور دوربین در نزدیکی خود دوربین نصب می‌شود که در این صورت باید منبع تغذیه درون جعبه پلاستیکی یا فلزی عایق و ضد آب قرار گیرد تا از آسیب‌های محیطی و تماس مستقیم جلوگیری شود.

نکته تخصصی: نصب منبع تغذیه در کنار دوربین می‌تواند باعث شلوغی محیط نصب و کاهش زیبایی ظاهر پروژه شود. در این شرایط، انتخاب یک محل دورتر از دوربین برای نصب آداپتور توصیه می‌شود. برای این منظور می‌توان از کابل‌های اضافی با کیفیت بالا استفاده کرد تا برق مورد نیاز دوربین بدون افت ولتاژ منتقل شود.

اتصال منبع تغذیه به دوربین از فاصله دورتر

برای نصب منبع تغذیه دوربین مدار بسته در فاصله‌ای دورتر از دوربین، می‌توان از مبدل‌های نری و مادگی (Male/Female Connector) استفاده کرد. در این حالت:

• پایه‌های مثبت به هم و پایه‌های منفی به هم متصل می‌شوند.

• رعایت اتصال صحیح ضروری است؛ زیرا جابجایی پایه‌ها باعث عدم کارکرد دوربین خواهد شد.

استفاده از این روش امکان حفظ زیبایی ظاهری پروژه و جلوگیری از شلوغ شدن اطراف دوربین را فراهم می‌کند و در عین حال اتصال ایمن و بدون افت ولتاژ را تضمین می‌نماید.

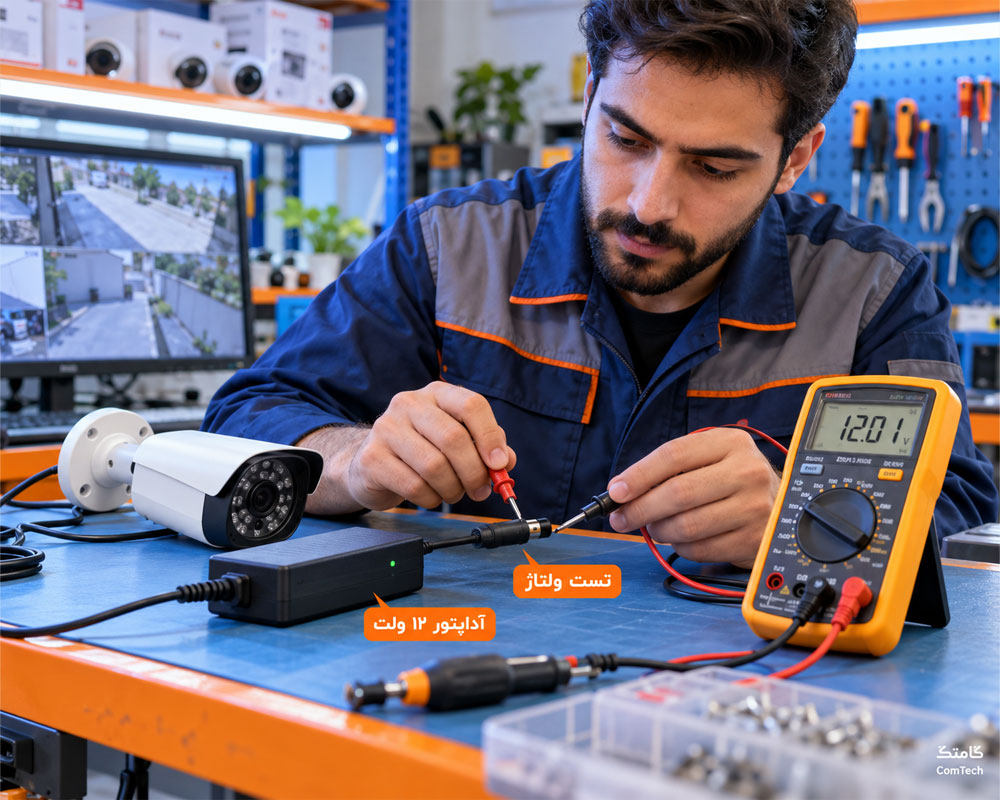

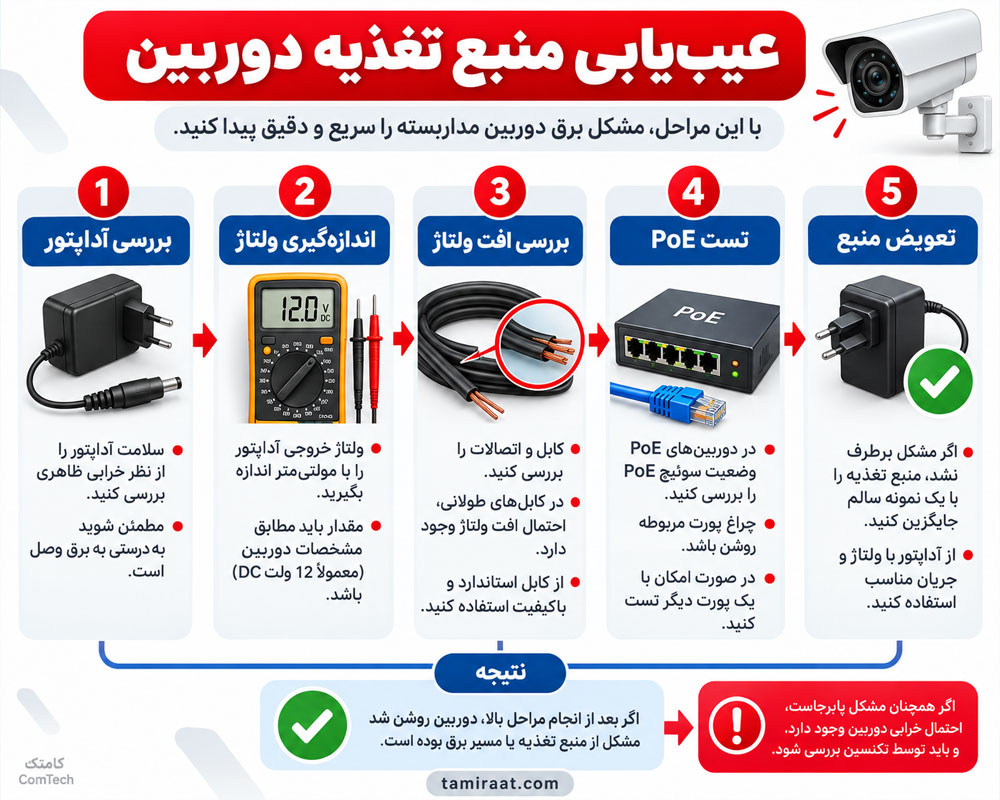

تعمیر منبع تغذیه دوربین مداربسته

گاهی اوقات ممکن است دوربین مداربسته کار نکند و شما به معیوب بودن آداپتور یا منبع تغذیه دوربین مشکوک شوید. در چنین شرایطی، اولین گام اندازه‌گیری جریان عبوری از آداپتور با مولتی‌متر است تا بتوان سلامت یا خرابی منبع تغذیه را به صورت قطعی تشخیص داد.

روش جایگزین برای بررسی سلامت منبع تغذیه

اگر مولتی‌متر در دسترس نباشد، می‌توان از روش جایگزین استفاده کرد:

• اتصال یک دوربین مداربسته دیگر یا تجهیزاتی با نیاز به ولتاژ 12 ولت و جریان 2 آمپر به آداپتور

• در صورت روشن شدن دستگاه، مشخص می‌شود که منبع تغذیه سالم است و مشکل از دوربین یا کابل‌ها بوده است

این روش سریع و کاربردی به کاربران کمک می‌کند تا قبل از اقدام به تعمیر، سلامت منبع تغذیه دوربین را بررسی نمایند.

تعمیر یا تعویض منبع تغذیه

در صورتی که مشخص شد آداپتور دوربین مداربسته معیوب است، می‌توان آن را باز کرده و قطعات داخلی را بررسی نمود. اما به دلیل نکات زیر، معمولاً تعویض منبع تغذیه گزینه مناسب‌تری است:

• قیمت آداپتور دوربین مداربسته نسبتاً پایین است

• دوربین‌های مداربسته تجهیزات امنیتی حساس هستند و استفاده از منبع تغذیه غیر استاندارد می‌تواند به آنها آسیب برساند

• با صرف هزینه اندک می‌توان یک منبع تغذیه جدید و استاندارد خریداری و به دوربین متصل نمود

برای افزایش دوام و پایداری سیستم امنیتی، بهتر است از منابع تغذیه با کیفیت و استاندارد استفاده شود و در صورت بروز مشکل، به جای تعمیر پیچیده، از تعویض آداپتور دوربین مدار بسته بهره گرفت. این روش علاوه بر صرفه‌جویی در زمان، کارکرد مطمئن و ایمن دوربین‌ها را تضمین می‌کند.

ذخیره انرژی در منبع تغذیه دوربین‌های مداربسته

یکی از مهم‌ترین چالش‌های سیستم‌های مداربسته در زمان قطع برق شهری، عدم تأمین انرژی مورد نیاز دوربین‌ها توسط منبع تغذیه است. در چنین شرایطی، ضبط تصویر متوقف می‌شود و این مسئله می‌تواند توسط سارقان برای قطع سیستم امنیتی ساختمان مورد سوء استفاده قرار گیرد، به‌خصوص زمانی که فیوز برق ساختمان توسط افراد غیر مجاز قطع شود.

منابع تغذیه با قابلیت ذخیره انرژی

برخی از منابع تغذیه دوربین مداربسته دارای محل نصب باتری داخلی هستند که امکان ذخیره انرژی برای مواقع اضطراری را فراهم می‌کنند. در صورت قطع برق شهری، این منابع تغذیه قادرند برای مدتی محدود برق دوربین‌ها را تأمین کنند و عملیات ضبط تصاویر ادامه یابد.

عوامل مؤثر بر زمان عملکرد در مواقع قطعی برق

مدت زمان تأمین برق دوربین‌ها توسط باتری منبع تغذیه به دو عامل اصلی بستگی دارد:

• تعداد دوربین‌های نصب شده در ساختمان

• ظرفیت باتری استفاده شده

با افزایش ظرفیت باتری و کاهش تعداد دوربین‌ها، مدت زمان روشن ماندن دوربین‌ها در زمان قطعی برق افزایش می‌یابد. این ویژگی باعث می‌شود که سیستم‌های مداربسته در شرایط اضطراری همچنان امنیت ساختمان و ضبط تصاویر حیاتی را حفظ کنند.

برای اطمینان از پایداری و امنیت سیستم مداربسته، پیشنهاد می‌شود از منابع تغذیه با قابلیت نصب باتری ذخیره انرژی استفاده شود. این کار نه تنها ضبط تصاویر در مواقع قطعی برق را تضمین می‌کند، بلکه عملکرد سیستم امنیتی را حتی در شرایط اضطراری حفظ می‌نماید و از حوادث احتمالی و سرقت جلوگیری می‌کند.

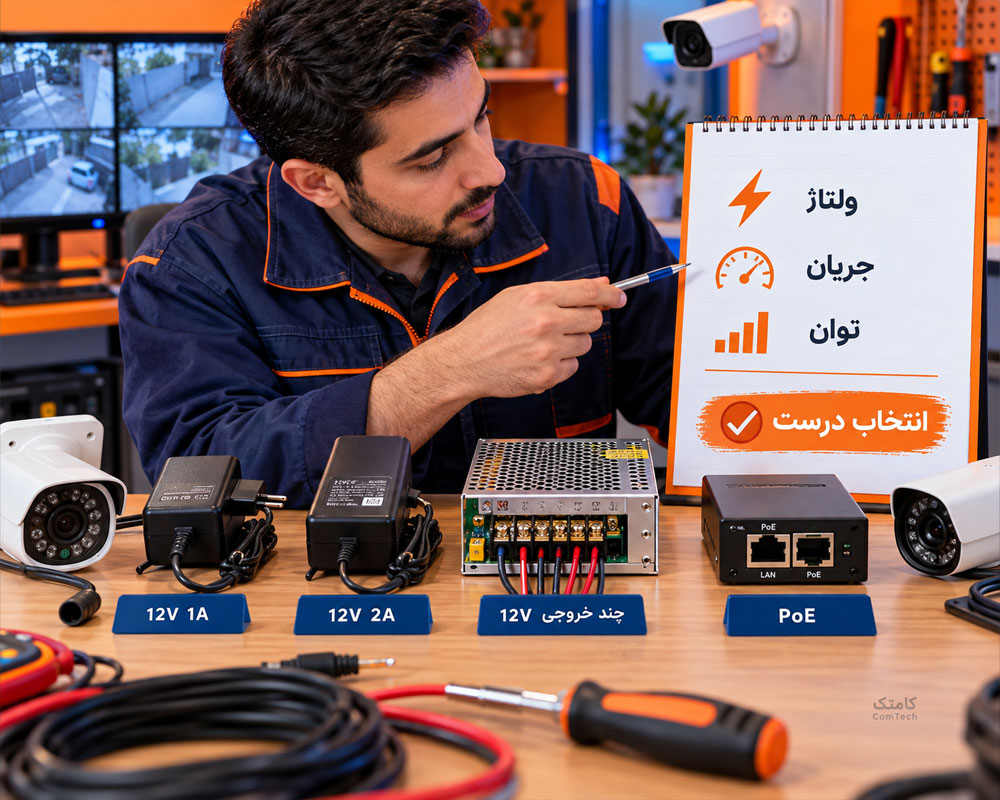

نکات مهم در خرید منبع تغذیه دوربین مداربسته

یکی از مهم‌ترین نکات در خرید منبع تغذیه دوربین مدار بسته، تطابق ولتاژ و جریان آداپتور با نیاز دوربین است. برای مثال، دوربین‌های دید در شب (IR) معمولاً به آداپتور 12 ولت و 1 آمپر نیاز دارند.

برای محاسبه دقیق جریان مورد نیاز دوربین‌ها می‌توان به عوامل زیر توجه کرد:

• تعداد LEDهای به کار رفته در دوربین

• طول کابل‌های انتقال برق

با استفاده از این اطلاعات می‌توان آداپتور مناسب برای دوربین مداربسته را انتخاب کرد تا پایداری برق و کیفیت تصویر حفظ شود.

ویژگی‌های مهم منبع تغذیه مناسب

• داشتن فیلتر نویزگیر برای جلوگیری از ایجاد نویز و اختلال در تصویر

• توانایی تنظیم ولتاژ خروجی به صورت پایدار

• ظرفیت حدود 30 درصد بالاتر از نیاز واقعی دوربین، زیرا با گذر زمان ممکن است راندمان آداپتور کاهش یابد

• استفاده از منبع تغذیه مرکزی در پروژه‌های چند دوربینه برای صرفه‌جویی و کاهش نویز

جمع‌بندی و توصیه تخصصی

آداپتور یا منبع تغذیه دوربین مداربسته جزء حیاتی سیستم امنیتی است که بدون آن، برق شهری نمی‌تواند به ولتاژ مورد نیاز دوربین تبدیل شود و دوربین کار نخواهد کرد.

انتخاب منبع تغذیه مناسب به عواملی مانند نوع دوربین، تعداد LEDها، طول کابل و جریان مصرفی بستگی دارد. پیش از خرید توصیه می‌شود مزایا و معایب انواع آداپتورهای دوربین مداربسته را بررسی کرده و منبع تغذیه‌ای با کیفیت و استاندارد انتخاب شود تا عملکرد مطمئن و بدون نویز سیستم امنیتی تضمین گردد.
