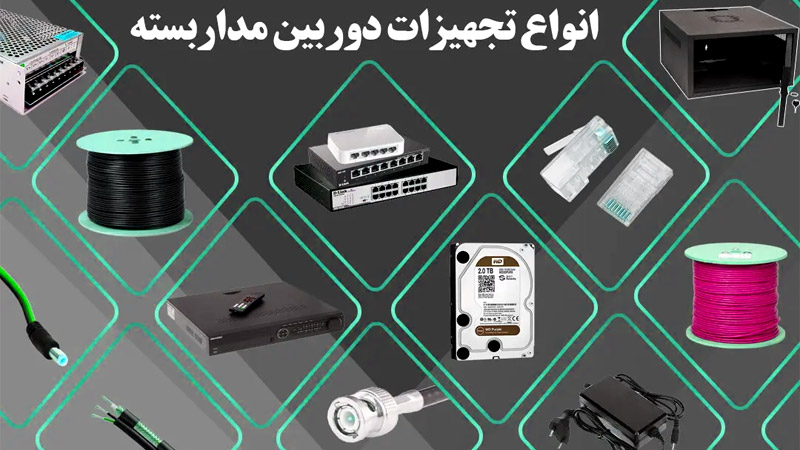

انواع تجهیزات تصویر و صدا در دوربین مداربسته

اتصالات دوربین مداربسته یکی از حیاتی‌ترین بخش‌های هر سیستم نظارتی به شمار می‌آیند و عملکرد صحیح، کیفیت تصویر و صدای دوربین‌ها به آن‌ها وابسته است. در این مقاله به طور جامع انواع اتصالات دوربین مداربسته، از جمله کابل تصویر، کابل برق، کابل ترکیبی، کانکتور BNC، سوکت شبکه (RJ45) و اتصالات بی‌سیم را بررسی می‌کنیم. همچنین کاربرد هر نوع اتصال، مزایا و معایب آن‌ها، مشکلات رایج مانند نویز تصویر، قطع و وصل شدن دوربین، افت کیفیت تصویر و راه‌حل‌های رفع این مشکلات را توضیح خواهیم داد. در ادامه نیز شما را با دوربین مداربسته بی‌سیم اسفیورد به عنوان یکی از بهترین و کاربردی‌ترین گزینه‌های موجود در بازار آشنا می‌کنیم.

اتصالات مهم در نصب دوربین مداربسته

اتصالات و کابل‌کشی دوربین مداربسته، ستون اصلی یک سیستم نظارتی حرفه‌ای هستند. بدون استفاده از کابل مناسب و کانکتور استاندارد، حتی با استفاده از بهترین دوربین مداربسته نیز نمی‌توان تصویر باکیفیت و پایدار دریافت کرد. اتصالات شامل انواع کابل دوربین مداربسته (کواکسیال، شبکه، فیبر نوری)، کانکتورهای تصویر و صدا، سوکت‌ها و فیش‌های برق هستند که وظیفه انتقال تصویر، صدا و تأمین برق دوربین را بر عهده دارند. انتخاب نوع اتصال مناسب، بر اساس نوع دوربین (آنالوگ، AHD، HD-CVI، HD-TVI یا IP)، متراژ کابل‌کشی، محیط نصب (داخلی یا خارجی) و نیازهای امنیتی پروژه انجام می‌شود. استفاده از اتصالات بی‌کیفیت یا نصب غیراصولی آن‌ها می‌تواند باعث ایجاد نویز، برفک، قطع تصویر، قطعی برق و کاهش شدید کیفیت تصویر شود؛ به همین دلیل آشنایی با انواع اتصالات دوربین مداربسته و نحوه نصب صحیح آن‌ها برای هر فردی که قصد نصب، راه‌اندازی یا ارتقاء سیستم نظارتی دارد، کاملاً ضروری است.

انواع اتصالات دوربین مداربسته

اتصالات دوربین مداربسته یکی از مهم‌ترین اجزای هر سیستم نظارت تصویری و امنیتی هستند و عملکرد صحیح، کیفیت تصویر دوربین مداربسته، انتقال صدا و تأمین برق به آن‌ها وابسته است. انتخاب نوع اتصال مناسب و نصب اصولی اتصالات دوربین مداربسته می‌تواند تفاوت زیادی در وضوح تصویر، پایداری سیستم، عدم قطع و وصل شدن دوربین‌ها و عمر مفید تجهیزات ایجاد کند.
در یک سیستم حرفه‌ای، انواع کابل دوربین مداربسته، سوکت، کانکتور و فیش وظیفه انتقال تصویر، صدا و برق را بر عهده دارند؛ از فیش BNC، فیش AV، فیش DC، سوکت شبکه RJ45، کابل ترکیبی، کابل کواکسیال، کابل شبکه CAT5/CAT6 گرفته تا اتصالات مربوط به DVR، NVR و دوربین‌های IP که هر کدام کاربرد و ویژگی خاص خود را دارند. این راهنمای تخصصی به شما کمک می‌کند در زمان نصب دوربین مداربسته، ارتقاء سیستم امنیتی و عیب‌یابی مشکلات تصویر و صدا، بهترین تصمیم را بگیرید.

1️⃣ فیش BNC برای اتصالات دوربین مداربسته

🔌 فیش BNC یکی از اصلی‌ترین و پرکاربردترین اتصالات دوربین مداربسته آنالوگ و AHD است. این کانکتور برای اتصال کابل کواکسیال دوربین مداربسته به دوربین و دستگاه DVR استفاده می‌شود و در اکثر پروژه‌های سیستم حفاظتی و نظارت تصویری به‌عنوان استاندارد انتقال تصویر به‌کار می‌رود. استفاده از فیش BNC باکیفیت تأثیر مستقیم بر کیفیت تصویر، کاهش نویز و جلوگیری از برفک تصویر دارد.

انواع فیش BNC دوربین مداربسته

• BNC پیچی
  برای نصب‌های ساده و سریع در نصب دوربین مداربسته خانگی و فروشگاهی مناسب است و بدون ابزار تخصصی قابل نصب می‌باشد.

• BNC لحیمی
  در این نوع، کابل به فیش لحیم می‌شود و یک اتصال بسیار محکم و حرفه‌ای ایجاد می‌کند؛ مناسب برای پروژه‌هایی که پایداری بلندمدت و کیفیت انتقال تصویر اهمیت دارد.

• BNC پرسی
  با استفاده از انبر پرس BNC نصب می‌شود و در پروژه‌های حرفه‌ای و چندکاناله به‌دلیل سرعت و کیفیت بالای اتصال، بسیار رایج است.

مزایا و معایب فیش BNC

• مزایا: نصب نسبتاً آسان، قیمت مناسب فیش BNC، سازگاری کامل با دوربین مداربسته آنالوگ، AHD، HD-CVI، HD-TVI و انواع DVR.

• معایب: در صورت استفاده از کابل نامرغوب یا متراژ بالاتر از حد استاندارد، امکان افت کیفیت تصویر و کاهش سیگنال وجود دارد.

کاربرد فیش BNC در سیستم نظارتی
فیش BNC به‌طور گسترده در سیستم دوربین مداربسته آنالوگ و هیبریدی برای انتقال تصویر از دوربین به DVR استفاده می‌شود و یکی از اجزای کلیدی در کابل‌کشی کواکسیال حرفه‌ای به‌شمار می‌آید.

2️⃣ فیش AV و نقش آن در انتقال صدا و تصویر

🎥 فیش AV از دیگر اتصالات رایج در سیستم‌های نظارتی ساده و دوربین‌های مداربسته قدیمی است. این فیش‌ها معمولاً در سه رنگ زرد (تصویر)، قرمز و سفید (صدا) تولید می‌شوند و برای انتقال آنالوگ صدا و تصویر بین دوربین، تلویزیون، DVR یا دستگاه ضبط استفاده می‌شوند.

کاربردهای فیش AV در دوربین مداربسته

• اتصال دوربین‌های مداربسته قدیمی به تلویزیون برای مشاهده مستقیم تصویر

• استفاده در سیستم‌های نظارتی خانگی، فروشگاهی و دوربین‌های ساده

• اتصال تجهیزات صوتی و تصویری در کنار سیستم امنیتی

مزایا و معایب فیش AV

مزایا:

• نصب آسان و بدون نیاز به تخصص بالا

• قیمت پایین و در دسترس بودن

معایب:

• مناسب نبودن برای سیستم‌های Full HD و حرفه‌ای

• کاهش کیفیت تصویر و صدا در متراژهای طولانی

• عدم تناسب با پروژه‌های امنیتی حساس و حرفه‌ای

3️⃣ فیش آداپتوری یا DC برای تغذیه دوربین مداربسته

⚡ فیش DC یا فیش آداپتوری دوربین مداربسته برای تأمین برق دوربین‌ها مورد استفاده قرار می‌گیرد و در دو نوع نری و مادگی موجود است. این فیش رابط بین سیم برق، آداپتور دوربین مداربسته، منبع تغذیه مرکزی و خود دوربین است و در پایداری سیستم تغذیه نقش مهمی دارد.

نکات مهم در استفاده از فیش DC

رعایت پلاریته (مثبت و منفی) هنگام اتصال سیم‌ها بسیار مهم است؛ جابجایی + و - می‌تواند باعث سوختن دوربین مداربسته یا آداپتور شود.

استفاده از فیش DC باکیفیت و کابل برق استاندارد از بروز مشکلاتی مانند قطع و وصل شدن تصویر، ریست شدن دوربین، افت ولتاژ و خرابی تجهیزات جلوگیری می‌کند.

در سیستم‌های حرفه‌ای، پیشنهاد می‌شود از منبع تغذیه مرکزی (Power Supply) و فیش‌های استاندارد استفاده شود تا هزینه نگهداری و خرابی سیستم کاهش یابد.

4️⃣ سوکت شبکه (RJ45) در اتصالات دوربین مداربسته IP

🌐 سوکت شبکه RJ45 یکی از مهم‌ترین اتصالات در دوربین مداربسته IP، NVR و سیستم‌های نظارت تصویری تحت شبکه است. این سوکت برای اتصال کابل شبکه CAT5، CAT6 به دوربین تحت شبکه، سوئیچ شبکه، روتر و NVR استفاده می‌شود و امکان انتقال تصویر، صدا، دیتا و حتی برق (PoE) را فراهم می‌کند.

نحوه اتصال سوکت RJ45 در دوربین مداربسته

• برای نصب صحیح، از آچار شبکه (Crimping Tool) و تستر کابل شبکه استفاده می‌شود.

• رنگ‌بندی سیم‌ها باید طبق استانداردهای T568A یا T568B رعایت شود تا اتصال پایدار و بدون قطعی حاصل شود.

• در پروژه‌های حرفه‌ای، استفاده از کیستون شبکه، پچ پنل و سوکت‌های باکیفیت باعث کاهش نویز، تداخل سیگنال و افت سرعت شبکه می‌شود.

مزایا و معایب سوکت RJ45

مزایا:

• انتقال داده با سرعت بالا مناسب برای دوربین مداربسته IP با رزولوشن بالا (Full HD، 4K)

• امکان استفاده از PoE و کاهش تعداد کابل‌ها

• ایده‌آل برای پروژه‌های بزرگ، شبکه‌ای و هوشمندسازی ساختمان

معایب:

• نیاز به نصب دقیق، استاندارد و ابزار تخصصی

• در صورت سوکت‌زنی اشتباه، مشکلاتی مانند عدم شناسایی دوربین، قطع شدن تصویر یا کاهش سرعت شبکه رخ می‌دهد.

5️⃣ کابل ترکیبی در اتصالات دوربین مداربسته

🔗 کابل ترکیبی (کابل تصویر + کابل برق) یکی از محبوب‌ترین گزینه‌ها برای نصب سریع و اقتصادی دوربین مداربسته است. این کابل همزمان وظیفه انتقال سیگنال تصویر (معمولاً روی کواکسیال نازک) و تأمین برق دوربین را بر عهده دارد و برای بسیاری از پروژه‌های خانگی، فروشگاهی و اداری انتخابی هوشمندانه است.

کاربرد کابل ترکیبی دوربین مداربسته

• پروژه‌های کوچک و متوسط با تعداد محدود دوربین

• زمانی که هدف کاهش حجم کابل‌کشی و ساده‌سازی مسیر نصب است

• مناسب برای نصب دوربین مداربسته در مغازه، دفتر کار، منزل و پارکینگ

مزایا و معایب کابل ترکیبی

مزایا:

• نصب آسان‌تر و سریع‌تر نسبت به استفاده جداگانه از کابل تصویر و برق

• کاهش هزینه کابل‌کشی، زمان اجرا و شلوغی مسیر کابل‌ها

• گزینه‌ای مناسب برای نصاب دوربین مداربسته در پروژه‌های سبک و متوسط

معایب:

• محدودیت در طول کابل‌کشی استاندارد؛ در متراژ بالا، احتمال افت کیفیت تصویر و افت ولتاژ برق وجود دارد.

• در پروژه‌های بزرگ، متراژهای طولانی و سیستم‌های حساس بهتر است کابل تصویر و کابل برق به‌صورت مجزا و حرفه‌ای استفاده شوند.

با استفاده از اتصالات استاندارد دوربین مداربسته مانند فیش BNC، فیش AV، فیش DC، سوکت RJ45 و کابل ترکیبی و رعایت اصول کابل‌کشی و سوکت‌زنی حرفه‌ای، می‌توانید یک سیستم نظارت تصویری پایدار، بدون نویز، با تصویر شفاف و طول عمر بالا راه‌اندازی کنید. این آشنایی برای هر کسی که در زمینه نصب دوربین مداربسته، راه‌اندازی سیستم امنیتی، خرید دوربین مداربسته و عیب‌یابی سیستم نظارتی فعالیت می‌کند، یک مزیت جدی و رقابتی محسوب می‌شود.

بهترین نوع اتصال برای دوربین مداربسته

🔌 انتخاب بهترین نوع اتصال دوربین مداربسته به نوع دوربین (آنالوگ یا IP) بستگی دارد. برای دوربین مداربسته IP یا تحت شبکه، استفاده از کابل شبکه CAT5e/CAT6 به همراه سوکت RJ45 و در صورت امکان PoE بهترین گزینه است؛ چون امکان انتقال تصویر، دیتا و برق روی یک کابل را فراهم می‌کند. برای دوربین مداربسته آنالوگ، AHD، HD-CVI و HD-TVI، استفاده از کابل کواکسیال استاندارد (مثل RG59) به همراه فیش BNC باکیفیت، بهترین انتخاب برای کیفیت تصویر، کاهش نویز و پایداری سیستم است.

سوال و جواب های متداول درباره اتصالات دوربین مداربسته

آیا می‌توان از کابل معمولی به‌جای کابل مخصوص دوربین مداربسته استفاده کرد؟
📡 خیر، استفاده از کابل معمولی آنتن یا کابل برق به‌جای کابل کواکسیال مخصوص دوربین مداربسته یا کابل شبکه استاندارد باعث افت شدید کیفیت تصویر، افزایش نویز، برفک و قطع و وصل شدن تصویر می‌شود. برای دوربین‌های آنالوگ باید از کابل کواکسیال مخصوص CCTV و برای دوربین‌های IP از کابل شبکه CAT5e/CAT6 استاندارد استفاده شود تا انتقال تصویر پایدار و بدون افت کیفیت انجام شود.

بهترین روش محافظت از کابل و اتصالات دوربین مداربسته چیست؟
🛡️ برای محافظت از کابل دوربین مداربسته و فیش‌ها در برابر رطوبت، ضربه، آفتاب و حیوانات جونده باید از داکت، لوله فلکسی، لوله PVC، جعبه تقسیم ضدآب و چسب عایق مناسب استفاده شود. در محیط‌های بیرونی، بهتر است کابل شیلددار با روکش ضخیم و فیش BNC و DC عایق‌کاری شده به کار رود تا از نویز، اتصال کوتاه، اکسید شدن فیش و خرابی زودهنگام کابل‌ها جلوگیری شود.

آیا اتصالات بی‌کیفیت روی کیفیت تصویر دوربین مداربسته تأثیر دارند؟
⚠️ بله، استفاده از فیش BNC ارزان و غیراستاندارد، سوکت RJ45 بی‌کیفیت، فیش DC نامرغوب و کابل تقلبی یکی از مهم‌ترین دلایل کاهش کیفیت تصویر، ایجاد نویز، برفک، قطع و وصل شدن تصویر و حتی خرابی دوربین مداربسته است. اتصالات بی‌کیفیت باعث اتصال ناپایدار، افت ولتاژ، گرم شدن فیش‌ها و استهلاک سریع سیستم نظارتی می‌شوند؛ به همین دلیل همیشه باید از اتصالات و کابل‌های باکیفیت و برند معتبر استفاده شود.

چطور می‌توان نویز و برفک تصویر دوربین مداربسته را کاهش داد؟
🎛️ برای کاهش نویز تصویر و برفک دوربین مداربسته باید از کابل کواکسیال و کابل شبکه استاندارد و شیلددار استفاده شود، مسیر کابل دوربین از کنار کابل برق فشار قوی و تابلو برق عبور نکند، از فیش BNC لحیمی یا پرسی باکیفیت استفاده شود و اتصالات به‌درستی انجام شوند. در سیستم‌های IP، استفاده از سوئیچ شبکه باکیفیت، رعایت زمین (ارت) و منبع تغذیه پایدار، نقش مهمی در کاهش نویز و بهبود کیفیت تصویر دارد.

آیا کابل ترکیبی برای همه پروژه‌های دوربین مداربسته مناسب است؟
🔗 کابل ترکیبی (کابل تصویر + برق در یک پک) بیشتر برای پروژه‌های کوچک و متوسط مانند منزل، مغازه، دفتر کار و پارکینگ کوچک مناسب است. در مسافت‌های طولانی به‌دلیل افت ولتاژ در بخش برق و افت کیفیت در بخش تصویر، استفاده از کابل ترکیبی پیشنهاد نمی‌شود. در پروژه‌های بزرگ بهتر است کابل تصویر و کابل برق مجزا یا در سیستم‌های IP از PoE استاندارد استفاده شود تا کیفیت تصویر و پایداری برق دوربین‌ها حفظ گردد.

نحوه صحیح سوکت‌زدن کابل شبکه به RJ45 برای دوربین مداربسته چگونه است؟
🧷 برای سوکت‌زدن استاندارد RJ45 در دوربین مداربسته IP باید از کابل شبکه CAT5e یا CAT6 استاندارد استفاده شود، پس از لخت کردن کابل، ۸ رشته سیم طبق استاندارد T568B یا T568A مرتب شوند، سپس سیم‌ها در سوکت RJ45 قرار گرفته و با آچار شبکه (Crimping Tool) پرس شوند. در انتها با تستر کابل شبکه، صحت اتصال بررسی می‌شود. سوکت‌زنی اشتباه موجب عدم شناسایی دوربین، قطع و وصل شدن تصویر و افت سرعت شبکه خواهد شد.

تفاوت فیش BNC لحیمی و BNC پرسی در دوربین مداربسته چیست؟
🧰 فیش BNC لحیمی با لحیم‌کاری مغزی و شیلد کابل کواکسیال به سوکت متصل می‌شود و یک اتصال بسیار محکم و حرفه‌ای ایجاد می‌کند؛ برای کابل‌کشی‌های طولانی، پروژه‌های حساس و کاهش نویز مناسب است، اما نصب آن زمان‌برتر و نیازمند مهارت و ابزار لحیم‌کاری است. در مقابل، فیش BNC پرسی با انبر پرس مخصوص روی کابل فیکس می‌شود، نصب سریع‌تر و یکنواخت‌تری دارد و برای پروژه‌های بزرگ، صنعتی و چندکاناله بسیار کاربردی است. هر دو در صورت استفاده صحیح، کیفیت بسیار خوبی ارائه می‌دهند.

چگونه از قطعی برق در دوربین مداربسته جلوگیری کنیم؟
⚡ برای جلوگیری از قطع شدن برق دوربین مداربسته باید از منبع تغذیه مرکزی باکیفیت یا آداپتورهای استاندارد استفاده شود، سطح مقطع کابل برق مناسب متراژ انتخاب گردد، در اتصال فیش DC پلاریته مثبت و منفی به‌درستی رعایت شود و از وصل کردن چندین دوربین به یک آداپتور ضعیف خودداری شود. استفاده از UPS یا منبع تغذیه اضطراری نیز در پروژه‌های مهم باعث می‌شود در زمان قطع برق شهر، سیستم نظارت تصویری خاموش نشود.

آیا استفاده از کابل و اتصالات قدیمی برای دوربین‌های جدید HD و IP مناسب است؟
📶 در اکثر موارد استفاده از کابل‌های قدیمی و فرسوده برای دوربین‌های جدید HD، AHD، TVI و IP مناسب نیست. کابل‌های قدیمی آنتن یا کواکسیال بی‌کیفیت، توان انتقال رزولوشن بالا و سیگنال دیجیتال پایدار را ندارند و باعث نویز، افت کیفیت، تأخیر و قطع تصویر می‌شوند. در دوربین‌های IP نیز استفاده از کابل شبکه قدیمی یا غیراستاندارد موجب کاهش سرعت، پکت‌لاست و قطع و وصل شدن تصویر خواهد شد. در زمان ارتقاء سیستم دوربین مداربسته بهتر است کابل‌ها، فیش‌ها و سوکت‌ها نیز به‌صورت استاندارد و جدید تعویض شوند تا از حداکثر کیفیت دوربین بهره ببرید.
