منابع تغذیه DC: انواع و کاربردهای آنها در سیستمهای الکترونیکی
منبع تغذیه جزء ضروری در هر سیستم الکتریکی یا الکترونیکی است. هنگام انتخاب منبع تغذیه دقیق، نیاز است که الزامات مختلفی مانند ولتاژ و جریان مدنظر قرار گیرند. این نیازها معمولاً به نیازهای برق مدار یا بار بستگی دارند. علاوه بر این، ویژگیهای ایمنی مدار مانند محدودیتهای جریان و ولتاژ برای محافظت از بار، کارایی، اندازه فیزیکی و ایمنی سیستم از نویز نیز باید بررسی شوند. در این مقاله، به معرفی منبع تغذیه، انواع مختلف آن و نحوه عملکرد این دستگاهها خواهیم پرداخت. این منابع تغذیه عمدتاً برای اندازهگیری، نگهداری، آزمایش و فعالیتهای توسعه محصول استفاده میشوند.
معرفی انواع منابع تغذیه DC
منبع تغذیه را میتوان به عنوان یک وسیله الکتریکی تعریف کرد که برای تامین برق بارهای الکتریکی به کار میرود. وظیفه اصلی این دستگاه، تغییر جریان الکتریکی از منبع به ولتاژ، فرکانس و جریان دقیق برای تامین نیازهای بار است. در برخی موارد، این منابع تغذیه به عنوان مبدل برق نیز شناخته میشوند. برخی از انواع لوازم و قطعات بهطور جداگانه به عنوان بار عمل میکنند، در حالی که برخی دیگر در وسایل الکتریکی که آنها را کنترل میکنند، ساخته میشوند.
آشنایی با مدار منبع تغذیه و انواع آن
مدار منبع تغذیه یکی از اجزای اساسی در دستگاههای الکتریکی و الکترونیکی است که به منظور تأمین برق مورد نیاز برای مدارها و دستگاهها به کار میرود. این مدارها به انواع مختلفی طبقهبندی میشوند که بسته به توان و نوع استفاده، کاربردهای متفاوتی دارند. به عنوان مثال، مدارهای مبتنی بر میکروکنترلر اغلب به صورت مدارهای منبع تغذیه تنظیمشده ۵ ولت DC (RPS) طراحی میشوند. این مدارها قادرند با استفاده از روشهای مختلف، برق 230 ولت AC را به 5 ولت DC تبدیل کنند.
این مدارها برای تأمین انرژی دستگاهها و مدارهای مختلف بهویژه در میکروکنترلرها و سیستمهای دیجیتال کاربرد دارند و به صورت تنظیمشده کار میکنند تا ولتاژ ثابت و جریان کنترلشده ارائه دهند. استفاده از این مدارها در بسیاری از دستگاههای الکترونیکی مانند کامپیوترها، موبایلها و سیستمهای خودکار بسیار رایج است.
مدار منبع تغذیه که در بالا نشان داده شده، فرایند تبدیل 230 ولت AC به 5 ولت DC را به طور مرحله به مرحله توضیح میدهد. در این فرآیند، هر مرحله نقش حیاتی در تأمین ولتاژ ثابت و پایدار برای مدارهای الکترونیکی ایفا میکند.
-
ترانسفورماتور: ابتدا ترانسفورماتور جریان 230 ولت AC را به 12 ولت AC تبدیل میکند. این ترانسفورماتور به عنوان یک کاهنده ولتاژ عمل میکند تا ولتاژ ورودی کاهش یابد.
-
یکسو کننده پل: پس از تبدیل جریان متناوب به جریان مستقیم (DC)، از یکسو کننده پل برای تبدیل AC به DC استفاده میشود. این مرحله وظیفه معکوس کردن جهت جریان را بر عهده دارد.
-
خازن: بعد از یکسو کننده، یک خازن برای فیلتر کردن امواج AC و صاف کردن سیگنالهای DC به کار میرود. این کار باعث میشود که ولتاژ DC بدون نوسان و صاف به رگولاتور ولتاژ منتقل شود.
-
رگولاتور ولتاژ: سپس، رگولاتور ولتاژ ولتاژ 12 ولت DC را به 5 ولت DC تبدیل میکند. این عمل موجب تأمین ولتاژ مورد نیاز برای دستگاههای الکترونیکی میشود.
-
دیود مسدود کننده: در نهایت، دیود مسدود کننده برای گرفتن شکل موج ضربانی استفاده میشود و اجازه نمیدهد که جریان به شکل ضربانی یا نوسانی وارد سیستم شود.
این مدار، فرآیند تبدیل برق AC به DC با ولتاژ تنظیمشده را به طور مؤثر انجام میدهد و برای سیستمهایی که نیاز به ولتاژ پایدار و ثابت دارند، بسیار مناسب است.
شناخت برق دی سی
برق DC (جریان مستقیم) نوعی از جریان الکتریکی است که در آن الکترونها در یک مسیر خطی و یکطرفه حرکت میکنند. برخلاف برق AC (جریان متناوب) که حرکت موجی دارد، جریان DC در یک جهت ثابت جریان مییابد و به همین دلیل به این نام شناخته میشود. این نوع جریان از منابع مختلفی مانند باتریها، سلولهای خورشیدی، سلولهای سوختی، دینامها و یکسوسازها به دست میآید. یکسوسازها انرژی برق AC را به برق DC تبدیل میکنند.
برق DC به دلیل ویژگیهایی چون ولتاژ ثابت و پایداری در تأمین انرژی، برای بسیاری از دستگاههای الکترونیکی ضروری است. به همین دلیل، اکثر دستگاههای الکترونیکی مانند رایانههای نوتبوک، گوشیهای موبایل و تجهیزات دیجیتال برای کارکرد به منبع تغذیه DC نیاز دارند. این دستگاهها معمولاً دارای باتری هستند یا برای استفاده از برق خانه که به صورت AC از پریزها تأمین میشود، از یکسوساز برای تبدیل AC به DC استفاده میکنند.
در اولین مرحله فرآیند، ولتاژ خروجی ترانسفورماتور با استفاده از یکسوساز شامل مجموعهای از دیودها تبدیل به جریان مستقیم میشود. این یکسوسازی، جریان AC سینوسی را به یک جریان با پیکهای مثبت مداوم تبدیل میکند.
مبدلهای AC به DC دارای یکسوسازها و ترانسفورماتورها هستند که وظیفه دارند ولتاژ را به سطح مناسب کاهش یا افزایش دهند و جریان مستقیم و پایدار را فراهم کنند. این کار به خصوص برای دستگاههایی مانند رایانهها که به ولتاژ ثابت نیاز دارند، ضروری است. جریان مستقیم به دلیل اینکه نوسانات و تغییرات ولتاژ در برق AC میتواند به اجزای الکترونیکی آسیب برساند، برای سیستمهای حساس الکترونیکی ترجیح داده میشود.
پس از یکسوسازی ولتاژ، هنوز نوساناتی در شکل موج باقی میماند که باید از بین برود. در این مرحله، ولتاژ یکسوسازی شده توسط یک خازن فیلتر صاف میشود. ظرفیت خازن معمولاً بزرگ است و انرژی را در خود ذخیره میکند، به طوری که انرژی ذخیره شده هنگام افت ولتاژ مصرف میشود و باعث کاهش افت ولتاژ و صاف شدن آن میگردد. افزایش ظرفیت خازن به بهبود کیفیت منبع تغذیه کمک میکند.
پس از یکسوسازی و فیلتر کردن با خازن، هنوز نوساناتی به نام ریپل در ولتاژ خروجی وجود دارد. در منابع تغذیه تثبیت شده، برای کاهش این ریپل و پایداری ولتاژ خروجی از رگولاتور ولتاژ استفاده میشود. این رگولاتور ولتاژ ولتاژ ثابت و صاف را برای تأمین نیاز دستگاهها فراهم میکند.
جدول انواع مختلف منابع تغذیه بر اساس ورودی/خروجی
| ورودی/خروجی | منابع تغذیه با خروجی AC | منابع تغذیه با خروجی DC |
|---|---|---|
| ورودی: AC | ترانسفورماتور ایزولاسیون (Isolation Transformer) | شارژر باتری (Battery Charger) |
| منبع AC متغیر (Variable AC Supply) | منبع تغذیه سوئیچینگ (Switching Power Supply) | |
| مبدل فرکانس (Frequency Converter) | منبع تغذیه سرور (Server Power Supply) | |
| منبع تغذیه دیواری (Wall Wart) | مبدل DC به DC (DC-DC Converter) | |
| اینورتر (Inverter) | منبع تغذیه آزمایشگاهی (Bench Power Supply) | |
| ژنراتور (Generator) | منبع تغذیه خورشیدی (Solar Power Supply) | |
| منبع تغذیه صنعتی (Industrial Power Supply) | منبع تغذیه LED (LED Power Supply) | |
| ورودی: DC | مبدل DC به AC (DC-AC Inverter) | منبع تغذیه UPS (Uninterruptible Power Supply) |
| کنورتر DC (DC Converter) | منبع تغذیه باتری قابل شارژ (Rechargeable Battery Supply) | |
| منبع تغذیه دیجیتال (Digital Power Supply) | منبع تغذیه رگوله شده (Regulated Power Supply) | |
| مبدل مبدل انرژی (Power Optimizer) |
انواع مختلف منابع تغذیه و کاربردهای آنها
منبع تغذیه سوئیچینگ (SMPS):
منبع تغذیه SMPS یا منبع تغذیه کامپیوتر یکی از پرکاربردترین انواع منبع تغذیه است که برای تبدیل توان الکتریکی به صورت قدرتمند و کارآمد استفاده میشود. این نوع منبع تغذیه از سوئیچینگ برای تبدیل برق به DC ثابت استفاده کرده و در دستگاههایی مانند رایانههای شخصی و دیگر مدارهای الکترونیکی که به ولتاژ DC نیاز دارند، به کار میرود. این منابع تغذیه میتوانند ولتاژ و جریان را با دقت بالا تغییر داده و به بارهای مختلف انتقال دهند.
منبع تغذیه اضطراری (UPS):
UPS یا منبع تغذیه اضطراری یک وسیله حیاتی است که برای تأمین انرژی پشتیبان در مواقع قطعی برق به کار میرود. این دستگاه به کامپیوتر یا سایر تجهیزات اجازه میدهد تا در زمان قطع برق به مدت مشخصی به کار خود ادامه دهند. UPS با استفاده از باتریهای ذخیرهسازی انرژی در زمان افت یا قطعی برق وارد عمل میشود و از اطلاعات و تجهیزات در برابر خطرات ناشی از قطع برق محافظت میکند.
منبع تغذیه AC:
منبع تغذیه AC برای تبدیل برق ورودی AC به DC به کار میرود. این نوع منبع تغذیه معمولاً از ترانسفورماتورها برای کاهش یا افزایش ولتاژ استفاده میکند و همچنین برای فیلتر کردن سیگنالهای AC به DC نیازمند یک یکسوساز است. این منابع برای تأمین انرژی دستگاههای مختلف از جمله تلفنها، سیستمهای صوتی و تجهیزات خانگی استفاده میشوند.
منبع تغذیه DC:
منبع تغذیه DC منبعی است که توان DC ثابت را برای بارهای الکترونیکی تأمین میکند. این منبع میتواند از برق AC یا دیگر منابع DC استفاده کند. در ابتدا سیگنال AC به ترانسفورماتور وارد میشود، سپس از یکسوساز عبور کرده و به DC تبدیل میشود. پس از فیلتر شدن، رگولاتور ولتاژ توان DC ثابت برای تغذیه بار را تولید میکند.
حذفکننده باتری:
این نوع از منابع تغذیه، با هدف جایگزینی باتریها عمل میکند و به دستگاهها این امکان را میدهد تا بدون نیاز به باتری کار کنند. این دستگاهها معمولاً برای تجهیزات خودرویی مانند رادیوهای CB یا سیستمهای صوتی خودرو مفید هستند و برای تأمین برق DC در دستگاههای باتریخور طراحی شدهاند.
منبع تغذیه ولتاژ ثابت:
منبع تغذیه ولتاژ ثابت برای تأمین ولتاژ ثابت و قابل تنظیم برای دستگاههایی که نیاز به انرژی ثابت دارند، به کار میرود. این منابع تغذیه به طور گستردهای در کاربردهای آزمایشگاهی و صنعتی استفاده میشوند و امکان تنظیم دقیق ولتاژ و جریان را فراهم میکنند.
منبع تغذیه ولتاژ/جریان ثابت:
منبع تغذیه ولتاژ/جریان ثابت معمولاً در کاربردهای آزمایشگاهی و صنعتی استفاده میشود. این منابع علاوه بر تأمین ولتاژ ثابت، قادر به حفظ جریان ثابت نیز هستند. این ویژگی زمانی که بار دچار تغییر مقاومت میشود، اهمیت زیادی پیدا میکند.
منبع تغذیه قابل برنامهریزی:
منبع تغذیه قابل برنامهریزی به شما این امکان را میدهد که ولتاژ، جریان و فرکانس خروجی را از راه دور کنترل کنید. این منابع معمولاً در صنایع نیمههادی، آزمایشگاهها و تجهیزات پزشکی برای تنظیم دقیق انرژی و کارایی به کار میروند.
منبع تغذیه کامپیوتر:
منبع تغذیه کامپیوتر یا PSU به عنوان قلب سیستمهای رایانهای عمل میکند و برق AC ورودی را به DC تبدیل میکند تا قطعات داخلی کامپیوتر مانند پردازندهها، کارتهای گرافیک و هارد دیسکها به درستی کار کنند. این منابع معمولاً با سیستمهای خنککننده و مدیریت ولتاژ برای جلوگیری از گرمای بیش از حد طراحی میشوند.
منبع تغذیه خطی:
منبع تغذیه خطی برای تأمین ولتاژ DC ثابت از یک ترانسفورماتور کاهنده، یکسوساز و مدار فیلتر استفاده میکند. این منابع به دلیل ساده بودن و پاسخ سریع برای دستگاههای کم مصرف بسیار مناسب هستند. با وجود ساده بودن، این منابع برای سیستمهایی که نیاز به ولتاژ ثابت و کمنوسان دارند، بهترین انتخاب هستند.
در نهایت، منابع تغذیه اجزای ضروری برای تأمین انرژی به سیستمهای الکترونیکی هستند و انتخاب نوع مناسب بستگی به نیاز دستگاه و کاربرد آن دارد. از منابع تغذیه DC برای تأمین ولتاژ ثابت در سیستمهای حساس استفاده میشود، در حالی که منابع تغذیه AC برای تأمین انرژی متناوب در سیستمهای مختلف کاربرد دارند. پیشرفتهای فناوری به توسعه منابع تغذیه با کارایی بیشتر و محافظت بهتر از دستگاهها منجر شده است.
اجزای اصلی منبع تغذیه
منابع تغذیه به طور کلی از چندین جزء اصلی تشکیل میشوند که هر یک نقش مهمی در تبدیل و تثبیت ولتاژ، کاهش ریپل و هدر رفت انرژی ایفا میکنند. این اجزا به بهبود عملکرد منبع تغذیه و تأمین انرژی پایدار برای دستگاههای الکترونیکی کمک میکنند.
🔌 ترانسفورماتور:
ترانسفورماتور وظیفه تغییر ولتاژ ورودی به ولتاژ خروجی مناسب را بر عهده دارد. این دستگاه میتواند ولتاژ AC را بسته به نیاز به ولتاژ پایینتر یا بالا تبدیل کند. در اغلب منابع تغذیه، ولتاژ DC مورد نیاز بسیار کمتر از ولتاژ AC ورودی است که از منبع برق اولیه تأمین میشود.
⚡ رکتیفایر یا یکسو کننده:
برای تبدیل برق ورودی AC به DC، از رکتیفایر استفاده میشود. این قطعه ممکن است به صورت نیمه موج، تمام موج یا پل طراحی شود و وظیفه تبدیل جریان متناوب به جریان مستقیم را انجام دهد.
🔧 فیلتر:
زمانی که برق AC به DC تبدیل میشود، امواج ریپل هنوز در ولتاژ خروجی باقی میمانند. فیلتر به کار میرود تا این امواج را تا حد زیادی کاهش دهد. اگرچه فیلتر قادر به هموارسازی کامل امواج نیست، اما میتواند نوسانات باقیمانده را به طور قابل توجهی کاهش داده و خروجی ولتاژ تنظیم نشده فراهم کند.
⚙️ رگولاتور ولتاژ:
رگولاتور ولتاژ برای کاهش ولتاژهای موجدار که از فیلتر باقیماندهاند و همچنین برای جلوگیری از افت و افزایش ولتاژ استفاده میشود. این بخش از منبع تغذیه به حفاظت از دستگاههای متصل در برابر تغییرات غیرقابل کنترل ولتاژ کمک میکند و از آسیبهای احتمالی به دستگاهها جلوگیری میکند.
🛠️ تنظیمات خاص اجزای منبع تغذیه:
تمام منابع تغذیه از اجزای یکسانی تشکیل نمیشوند، بلکه این اجزا بسته به نیاز عملکردی و نوع سیستم انتخاب میشوند. برخی سیستمها نیاز به رگولاتورهای پیشرفتهتر دارند، در حالی که برخی دیگر ممکن است به فیلترهای سادهتر یا رکتیفایرهای خاص نیاز داشته باشند تا ولتاژ مورد نیاز را به صورت مؤثر تأمین کنند.
منبع تغذیه ولتاژ بالا
منابع تغذیه اجزای مختلفی دارند که هر یک به نوبه خود برای تأمین توان مناسب و پایداری ولتاژ ضروری هستند. از ترانسفورماتور برای تغییر ولتاژ گرفته تا رگولاتورهای ولتاژ برای تثبیت آن، همه این قطعات برای عملکرد بهینه سیستمهای الکترونیکی طراحی شدهاند.
منبع تغذیه ولتاژ بالا یک منبع تغذیه DC قابل برنامهریزی است که قادر به تأمین ولتاژ خروجی بالا از هزاران ولت تا دهها هزار ولت میباشد. این منابع در انواع مختلفی مانند پایه رومیزی، قفسهای، ماژول و پایه PCB طراحی شدهاند و برخی از آنها دارای ورودی AC/DC هستند.
این منابع تغذیه معمولاً برای **اسکن میکروسکوپهای الکترونی، سیستمهای بازرسی اشعه ایکس، سیتیاسکنهای اشعه ایکس و سایر کاربردهای مشابه استفاده میشوند. این دستگاهها به میدانهای الکتریکی قوی نیاز دارند تا بتوانند الکترونها را به درستی کنترل و شناسایی کنند. ولتاژ بالا برای ایجاد چنین میدانهای الکتریکی قوی ضروری است.
یکی از مهمترین ویژگیهای این منابع تغذیه، پایداری بالا و کاهش ریپل است. این ویژگیها باعث میشود که نویز کمترین تأثیر را بر عملکرد سیستم داشته باشد و تصاویر دقیق و واضح در دستگاههای تصویربرداری الکترونیکی تولید شود. منابع تغذیه ولتاژ بالا برای کاربردهای حساس و دقیق که به پایداری و دقت بالا نیاز دارند، بسیار مناسب هستند.
منبع تغذیه AC قابل برنامهریزی
منبع تغذیه AC قابل برنامهریزی میتواند یک منبع تغذیه AC پایدار و قابل اعتماد فراهم کند که قادر به ارائه شکل موج AC ثابت است. این منابع تغذیه میتوانند به دو دسته اصلی تقسیم شوند: تثبیتکنندههای ولتاژ AC و مبدلهای فرکانس.
تثبیتکنندههای AC برای تثبیت ولتاژ خروجی و شکل موج استفاده میشوند، در حالی که مبدلهای فرکانس به شما این امکان را میدهند که فرکانس خروجی ثابت یا فرکانس دلخواه را تنظیم کنید.
روشهای تثبیتکننده AC به tap-switching، slidac و کنترل فاز طبقهبندی میشوند، در حالی که مبدلهای فرکانس به اینورتر و تقویتکنندههای خطی تقسیم میشوند. برخی از این مبدلها حتی میتوانند خروجی DC نیز داشته باشند.
منبع تغذیه DC قابل برنامهریزی
منبع تغذیه DC قابل برنامهریزی برای تأمین ولتاژ DC پایدار استفاده میشود و معمولاً برای آزمایش مدارهای الکترونیکی، تولید تجهیزات صنعتی، بازرسیها و تحقیقات به کار میرود. این منابع تغذیه میتوانند ولتاژ خروجی تا 1000 ولت داشته باشند و در آزمایشات تجهیزات باتریدار نیز استفاده میشوند.
این منابع بر اساس روش مدار به دو دسته تقسیم میشوند: منابع تغذیه سری (یا منبع تغذیه خطی) که ولتاژ AC را با استفاده از ترانسفورماتور به DC تبدیل میکنند، و منابع تغذیه سوئیچینگ که جریان را با استفاده از سیمپیچها و نیمههادیها به AC فرکانس بالا تبدیل کرده و سپس آن را به DC تبدیل میکنند.
منابع تغذیه DC قابل برنامهریزی همچنین به دو نوع منبع تغذیه ولتاژ ثابت DC و منبع تغذیه جریان ثابت DC تقسیم میشوند. در نوع اول، ولتاژ خروجی ثابت حتی با تغییر بار (مقاومت) حفظ میشود، و در نوع دوم، جریان ثابت حفظ میشود. این عملکردها به قانون اهم بستگی دارند که تغییرات ولتاژ و جریان را با تغییر بار در مدار تنظیم میکند.

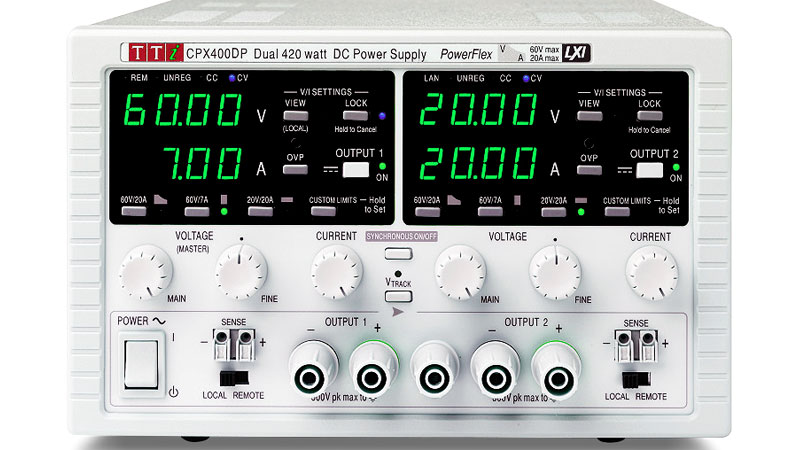

منبع تغذیه آزمایشگاهی
منبع تغذیه آزمایشگاهی دستگاهی است که برای تأمین انرژی الکتریکی در آزمایشگاههای الکترونیکی و تست مدارهای الکترونیکی استفاده میشود. این منابع تغذیه معمولاً به صورت رومیزی طراحی شده و امکان تولید ولتاژ و جریان متغیر را فراهم میکنند که برای انجام آزمایشات مختلف ضروری است.
این منابع انرژی خود را از سیستمهای انتقال انرژی الکتریکی، ژنراتورها، آلترناتورها، انرژی خورشیدی یا منابع تغذیه دیگر تأمین میکنند. در آزمایشگاههای الکترونیکی صنعتی، به طور معمول به منبع تغذیه 30 ولت 3 آمپر تک کاناله یا منبع تغذیه دو کاناله نیاز است. برای راهاندازی درایورهای توان بالا یا نیازهای خاص، جریان بالاتر نیز مورد نیاز است.
پارامترهای مهم در انتخاب منبع تغذیه آزمایشگاهی شامل ولتاژ و جریان خروجی، تعداد کانالهای خروجی و مدار محافظ در برابر اضافه بار است. این دستگاهها نقش حیاتی در توسعه، تست و راهاندازی مدارهای الکترونیکی ایفا میکنند و برای مهندسین برق و توسعهدهندگان سیستمهای الکترونیکی ضروری هستند.
سخن پایانی
منابع تغذیه (Power Supply) از پرکاربردترین قطعات الکترونیکی به شمار میروند که تقریباً در تمام صنایع از جمله الکترونیک، صنعت، مخابرات، پزشکی و IT مورد استفاده قرار میگیرند. شناخت و درک انواع مختلف منبع تغذیه نقش مهمی در انتخاب پاور مناسب متناسب با نیاز هر پروژه دارد.
چه به یک منبع تغذیه ATX استاندارد برای رایانه و سیستمهای کامپیوتری نیاز داشته باشید، چه یک منبع تغذیه DC برای پروژههای الکترونیکی و صنعتی یا یک منبع تغذیه ماژولار برای افزایش انعطافپذیری و مدیریت بهتر توان، هر کدام دارای ویژگیها، مزایا و کاربردهای اختصاصی هستند. انتخاب صحیح Power Supply علاوه بر افزایش راندمان، باعث افزایش طول عمر تجهیزات و کاهش خرابیهای الکترونیکی میشود.
