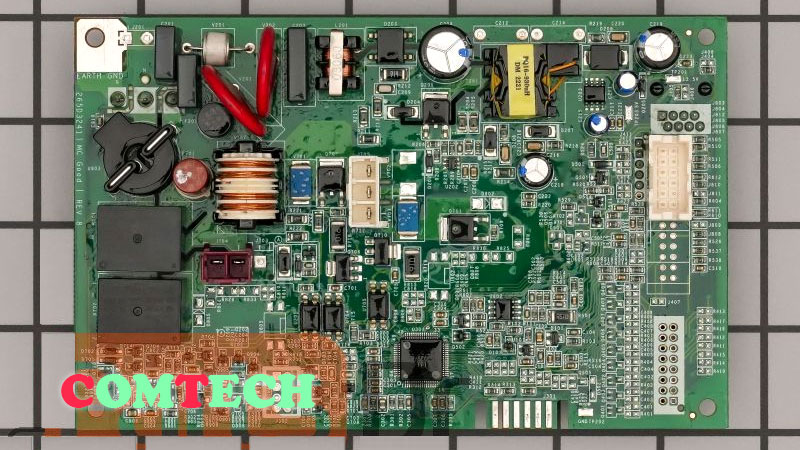

مدار و قطعات برد ظرفشویی: نحوه عملکرد و عیب‌یابی

به نظر می‌رسد که هرکسی نظر متفاوتی درباره ماشین ظرفشویی دارد. برخی آن را یک وسیله کارآمد و نجات‌دهنده می‌دانند، در حالی که دیگران معتقدند استفاده از آن باعث اتلاف وقت، آب گرم و انرژی می‌شود. اما واقعیت این است که حق با هر دو طرف است! با وجود محدودیت‌های این دستگاه، ماشین‌های ظرفشویی می‌توانند ظروف استریل و تمیز را تحویل دهند.

تمامی قطعات ماشین ظرفشویی

وظیفه اصلی ماشین ظرفشویی از بین بردن چربی‌ها و استریل کردن ظروف با پاشیدن آب داغ و مایع ظرفشویی به آن‌ها است. این فرآیند توسط موتور الکتریکی و پمپ نصب‌شده در قسمت پایین مخزن آب یا وان دستگاه انجام می‌شود. پمپ مکش آب را از وان گرفته و آن را از طریق بازوهای اسپری به ظروف می‌پاشد. سپس آب برای استفاده مجدد به وان باز می‌گردد.

مزیت اصلی استفاده از ماشین ظرفشویی این است که ظروف را با آب داغ‌تر نسبت به شستن دستی می‌شوید، که این امر باعث از بین رفتن چربی‌ها و استریل شدن بهتر آن‌ها می‌شود. استفاده از قرص‌های ظرفشویی ارزان و آب سخت (بدون انجام تنظیمات مناسب) می‌تواند باعث کاهش عمر دستگاه و بروز مشکلاتی شود که نیاز به تعمیرات ماشین ظرفشویی را افزایش می‌دهد. در این مقاله، به تشریح مدار و قطعات برد ظرفشویی پرداخته‌ایم تا شما با عملکرد این دستگاه بیشتر آشنا شوید. با ما همراه باشید تا از نحوه تعمیر و نگهداری ماشین ظرفشویی خود مطلع شوید.

برد الکترونیکی ماشین ظرفشویی به عنوان مغز دستگاه عمل می‌کند و مسئولیت‌های زیادی را به عهده دارد. به طور کلی، می‌توان گفت که تمامی اجزاء ماشین ظرفشویی با برد در ارتباط هستند و فرمان‌ها از طریق آن به دیگر قطعات صادر می‌شود. بنابراین، خرابی برد می‌تواند مشکلات زیادی ایجاد کند که از جمله مهم‌ترین آن‌ها می‌توان به روشن نشدن دستگاه اشاره کرد.

بر روی برد ظرفشویی قطعات متعددی وجود دارند که از جمله مهم‌ترین آن‌ها می‌توان به خازن‌ها، سیم پیچ‌ها، فیوزها و دیگر قطعات اشاره کرد. نوسانات برق می‌تواند باعث از کار افتادن بخش‌هایی از این قطعات شود و در نهایت به سوختن برد و بروز مشکلات جدی در عملکرد دستگاه منجر گردد. تعمیر برد ظرفشویی نیاز به دقت و دانش فنی دارد تا دستگاه به درستی و بدون مشکل به کار خود ادامه دهد.

علائم خرابی برد ماشین ظرفشویی

❌ برنامه‌های شستشو به هم ریخته و عمل نمی‌کند: زمانی که برد ظرفشویی دچار خرابی می‌شود، ممکن است برنامه‌های شستشو به درستی اجرا نشود و عمل شستشو به هم بریزد.

⚡ ماشین ظرفشویی روشن نمی‌شود: یکی از مهم‌ترین علائم خرابی برد، عدم روشن شدن دستگاه است که می‌تواند ناشی از مشکلات در مدار الکترونیکی باشد.

🔴 ظرفشویی نا به هنگام خاموش می‌شود: اگر دستگاه در حین عملکرد ناگهانی خاموش شود، این موضوع می‌تواند به علت اختلال در برد الکترونیکی باشد.

💥 ارورها و خطاهایی روی صفحه نمایشگر ظاهر می‌شود: هنگامی که برد دچار نقص می‌شود، ممکن است ارورها یا کدهای خطا بر روی صفحه نمایشگر ماشین ظرفشویی ظاهر شوند.

⏹️ ماشین ظرفشویی در مراحلی از شستشو متوقف می‌شود: اگر دستگاه در طول روند شستشو متوقف شود، این می‌تواند نشان‌دهنده خرابی در برد و دستگاه کنترل باشد.

🌡️ آب دستگاه گرم نمی‌شود: عدم گرم شدن آب در حین شستشو، یکی از علائم رایج خرابی برد ظرفشویی است که می‌تواند ناشی از اختلال در سیستم گرمایشی و تنظیمات دما باشد.

💧 آب ظرفشویی تخلیه نمی‌شود: اگر آب ظرفشویی به درستی تخلیه نشود، این مشکل ممکن است به دلیل خرابی در برد الکترونیکی یا پمپ تخلیه باشد.

🚱 ماشین ظرفشویی نمی‌تواند آبگیری کند: اگر دستگاه نتواند به درستی آبگیری کند، این مشکل ممکن است به دلیل نقص در برد و سیستم کنترل ورودی آب ایجاد شود.

دلایل خرابی برد ماشین ظرفشویی

⚡ خازن‌های موجود روی برد به حالت نیم سوز درآمده‌اند: یکی از دلایل رایج خرابی برد، نیم سوز شدن خازن‌ها است که می‌تواند عملکرد صحیح دستگاه را مختل کرده و منجر به خرابی برد شود.

🔌 اتصالی سیم پیچی دستگاه: اگر اتصالی سیم پیچی در دستگاه رخ دهد، این مشکل می‌تواند به برد الکترونیکی آسیب زده و عملکرد آن را تحت تأثیر قرار دهد.

⚠️ یکی از قسمت‌های برد ممکن است از کار افتاده باشد: در صورت خرابی یا اختلال در یکی از بخش‌های برد الکترونیکی، ممکن است دستگاه نتواند عملکرد صحیحی داشته باشد و دچار مشکلاتی مانند خاموشی ناگهانی شود.

💧 بخش مربوط به آبگیری ماشین ظرفشویی به طور کامل انجام نمی‌شود: خرابی در سیستم کنترل آبگیری می‌تواند ناشی از آسیب دیدن برد و ناتوانی در کنترل جریان آب باشد.

⚡ وجود نوسان برق: نوسانات برق می‌تواند آسیب‌های زیادی به برد ماشین ظرفشویی وارد کند، از جمله سوختن فیوزها و خازن‌ها که ممکن است عملکرد دستگاه را مختل کند.

🔥 نیم سوز شدن برد: اگر برد نیم سوز شود، احتمال دارد که دستگاه دیگر به درستی کار نکند و به تدریج نیاز به تعمیر پیدا کند.

💧 نفوذ آب به داخل ظرفشویی: ورود آب به داخل ماشین ظرفشویی می‌تواند باعث خیس شدن و در نتیجه سوختن برد الکترونیکی شود، که این امر می‌تواند خرابی‌های جدی را به دنبال داشته باشد.

اقدامات لازم برای تعمیر برد ماشین ظرفشویی

⚡ قطع برق دستگاه: پیش از هر اقدامی، ماشین ظرفشویی را از برق بکشید تا از هرگونه حادثه یا شوک الکتریکی جلوگیری شود.

🔧 جدا کردن پنل ظرفشویی و پیدا کردن برد: سپس پنل ظرفشویی را از دستگاه جدا کرده و برد را شناسایی کنید.

🛠️ باز کردن قاب ماشین ظرفشویی: برای باز کردن قاب، باید دکمه‌هایی که در طرفین یا وسط ظرفشویی قرار دارند را فشار داده و قاب را بردارید.

🔩 جدا کردن برد از قاب: پس از باز کردن قاب، مشاهده خواهید کرد که برد به وسیله خارهایی در بالا و پایین آن متصل شده است. برای جدا کردن برد از قاب، کافی است که این دو قسمت را بفشارید.

🔌 جدا کردن سوکت‌ها: در نهایت، پس از جدا کردن برد، آن را برگردانده و سوکت‌هایی که به برد متصل هستند را با دقت جدا کنید تا بتوانید برد را برای تعمیر یا تعویض بررسی کنید.

کنترل‌های دیجیتال یا حالت جامد ظرفشویی

امروزه ماشین‌های ظرفشویی به گونه‌ای طراحی می‌شوند که به حداکثر کارایی و حداقل مصرف انرژی دست یابند، که این امر بخشی از الزامات دولتی برای کاهش مصرف انرژی است. یکی از اصلی‌ترین بخش‌هایی که انرژی زیادی مصرف می‌کند، گرمایش آب است. بنابراین، طراحان دستگاه‌های ظرفشویی تلاش می‌کنند تا مصرف آب و انرژی را به حداقل برسانند، در حالی که همچنان آب گرم و تمیز کافی برای شستشو در وان نگه داشته می‌شود تا ظروف به خوبی تمیز شوند.

از نظر عملی، این موضوع به معنای اندازه‌گیری دمای آب و همچنین میزان کثیف بودن آب با استفاده از ابزارهایی مانند ترمیستورها و سنسورهای کدورت است. طراحان ماشین ظرفشویی برای تطبیق عملکرد دستگاه با شرایط شستشو از ریزپردازنده‌ها (که اساساً همان رایانه‌ها هستند) استفاده می‌کنند که در بردهای مدار حالت جامد قرار دارند. این ریزپردازنده‌ها برای تصمیم‌گیری نیاز به ورودی‌ها دارند تا بتوانند عملکرد ماشین ظرفشویی را به طور بهینه تنظیم کنند و دستگاه به بهترین شکل ممکن کار کند.

ترمیستورها

برخلاف ترموستات‌ها، ترمیستور فقط یک کلید ساده نیست. در واقع، ترمیستور یک مقاومت است که مقاومت آن با دمای محیط تغییر می‌کند. این تغییرات در مقاومت به عنوان سیگنال به ریزپردازنده ارسال می‌شود، که می‌تواند از آن برای تصمیم‌گیری استفاده کند، مانند تعیین زمان و مدت زمان روشن شدن آبگرمکن. بنابراین، ترمیستور اساساً دما را به یک سیگنال الکتریکی تبدیل می‌کند که ریزپردازنده می‌تواند آن را تجزیه و تحلیل کرده و تصمیمات مورد نیاز را اتخاذ کند.

سنسورهای کدورت

اگر ماشین ظرفشویی پر از مواد غذایی باشد، برای اطمینان از تمیز بودن ظروف، به چرخه‌های آبکشی اضافی نیاز خواهد بود. سنسورهای کدورت میزان کثیف بودن آب را اندازه‌گیری می‌کنند، به این معنا که سنسورها می‌توانند میزان آلودگی آب را شناسایی کنند. با استفاده از این اطلاعات، ریزپردازنده می‌تواند تعداد چرخه‌های شستشو را به درستی تنظیم کند تا ظروف به بهترین شکل تمیز شوند.

دیاگرام سیم‌کشی و مدار ماشین ظرفشویی

گاهی اوقات لازم است که نمودار سیم‌کشی ماشین ظرفشویی را بررسی کنید تا مطمئن شوید که هیچ قطعه‌ای را فراموش نکرده‌اید. همچنین ممکن است برای آزمایش یک قطعه خاص، نیاز داشته باشید که بدانید به کدام سیم با چه رنگی باید توجه کنید. این امر به ویژه در تشخیص تایمر خراب بسیار مهم است. معمولاً نمودار سیم‌کشی در داخل پانل قرار دارد یا در یک کیسه پلاستیکی در داخل درب ماشین ظرفشویی نگهداری می‌شود. در هر صورت، برای دسترسی به آن باید پانل درب را باز کنید.

اگر از قبل با نحوه خواندن نمودار سیم‌کشی آشنا هستید، می‌توانید از این بخش صرف نظر کنید. در این نمودار، هر جزء باید به وضوح برچسب‌گذاری شود. به عنوان مثال، در شکل 6-A، نمادهای استانداردی برای نشان دادن هر جزء به کار رفته است که این نمادها جهانی هستند و در دستگاه‌های مختلف مشابه خواهند بود.

رنگ‌های سیم‌ها به صورت اختصاری و در کنار هر سیم نشان داده می‌شوند. به طور مثال:

• Y به معنای سیم زرد

• V به معنای سیم بنفش

• R به معنای سیم قرمز

• LBU به معنای سیم آبی روشن

• BK به معنای سیم سیاه

• BU به معنای سیم آبی

• GR یا GN به معنای سیم سبز

• GY به معنای سیم خاکستری

رنگ سیم‌ها ممکن است با خط تیره یا اسلش نشان داده شوند. به طور مثال:

• BU-W به معنای سیم آبی با نوار سفید

• T/R به معنای سیم برنزه با نوار قرمز

این نمادها و کدها به شما کمک می‌کنند تا قطعات و سیم‌ها را در نمودار سیم‌کشی به راحتی شناسایی کنید و به فرآیند عیب‌یابی و تعمیرات ماشین ظرفشویی سرعت بخشید.

نکات خواندن نقشه سیم‌کشی ماشین ظرفشویی

🔴 خطوط ضخیم در نقشه: در برخی از قسمت‌های نمودار سیم‌کشی، خطوط ضخیم‌تر از قسمت‌های دیگر وجود دارند. این خطوط ضخیم نمایانگر سیم‌کشی و کلیدهایی هستند که داخل تایمر ماشین ظرفشویی قرار دارند.

⚪ دایره‌های سفید و سیاه: دایره‌های سفید کوچک در نقشه نمایانگر پایانه‌ها هستند که محل‌هایی برای جدا کردن سیم‌ها از قطعه جهت آزمایش می‌باشند. دایره‌های سیاه کوچک نشان‌دهنده مکان‌هایی هستند که دو سیم به یکدیگر متصل می‌شوند. اگر دو سیم در نقشه بدون نقطه سیاه متقاطع شوند، این نشان‌دهنده اتصال آن‌ها نیست.

🔲 نمودار با خطوط نقطه‌دار یا سایه‌دار: اگر در نقشه خطوط نقطه‌دار یا سایه‌دار را مشاهده کردید، این نشان‌دهنده مجموعه سوئیچ است. این مجموعه می‌تواند شامل کلید انتخابگر دکمه‌ای یا رله باشد. ممکن است تایمر نیز در این بخش قرار گیرد، اما باید به وضوح در نقشه مشخص شده باشد. هر سیم‌کشی که در یک جعبه سایه‌دار یا نقطه‌دار محصور شده است، نمایانگر یک مجموعه داخلی سوئیچ است.

🖊️ شماره‌گذاری سوئیچ‌ها: سوئیچ‌ها معمولاً دارای شماره یا حروف برای شناسایی هستند. معمولاً پایانه‌های بیرونی تایمر با رنگ سیم که قرار است به آن وصل شود، مهر یا چاپ می‌شود.

🛠️ آزمایش سوئیچ‌ها: برای آزمایش سوئیچ با علامت خاص، ابتدا تمام سیم‌ها را علامت زده و جدا کنید. سپس اهم‌متر خود را به دو سیم ترمینال سوئیچ متصل کرده و آن را آزمایش کنید. به عنوان مثال، برای تست کلید درب، ابتدا دستگاه را خاموش کرده، سیم‌های مشکی و قهوه‌ای را جدا کرده و ترمینال‌های مربوطه را تست کنید. سوئیچ باید باز و بسته شود.

🔌 مسیر برق: برای اینکه یک دستگاه انرژی بگیرد، باید یک مدار الکتریکی کامل بسازد. شما باید بتوانید مسیر برق را از پریز دیواری تا پریز داخلی دستگاه دنبال کنید. این نه تنها شامل مؤلفه‌ها و سوئیچ‌ها مرتبط با قطعه مشکوک، بلکه تمام اجزای دیگر دستگاه نیز می‌شود.

⚡ مثال بررسی توزیع‌کننده مواد شوینده: فرض کنید می‌خواهید علت عدم کارکرد توزیع‌کننده مواد شوینده را بررسی کنید. در اینجا الکتریسیته از L1 به L2 جریان می‌یابد و سپس از طریق کلید درب و تایمر عبور می‌کند. از تایمر، الکتریسیته از سوئیچ‌های شماره 15 و 11 عبور کرده و سپس به بی‌متال توزیع‌کننده مواد شوینده می‌رسد. اگر بخاری سوخته باشد، توزیع‌کننده مواد شوینده کار نمی‌کند. در نهایت، الکتریسیته از طریق سیم‌های مختلف به دوشاخه دیواری باز می‌گردد.

این روند کمک می‌کند تا عیب‌یابی و تعمیرات ماشین ظرفشویی به درستی انجام شود.

تست مدار ماشین ظرفشویی

برای آزمایش شکست در مدار ماشین ظرفشویی، ساده‌ترین روش این است که هر قسمت از سیستم را جدا کنید (سیم‌ها را از پایانه‌ها خارج کرده) و سپس اتصال را آزمایش کنید. به عنوان مثال، برای آزمایش بی‌متال، باید سیم‌ها را از هر انتها جدا کرده و اتصال را در سراسر پایانه‌ها آزمایش کنید.

سوئیچ‌های 15 و 11 که با خطوط پررنگ نشان داده شده‌اند، در داخل تایمر قرار دارند. در حال حاضر می‌توانیم این سوئیچ‌ها را نادیده بگیریم، زیرا تایمر آخرین قطعه‌ای است که باید بررسی شود.

چون بی‌متال سوخته به احتمال زیاد علت اصلی خرابی است، ابتدا باید آن را از نظر اتصال کوتاه آزمایش کنید. اگر اتصال برقرار باشد، این نشان‌دهنده خرابی بخش دیگری در مدار است، مانند بخاری. در این صورت، باید بخاری را نیز آزمایش کنید. اگر هیچ یک از اجزای دیگر معیوب به نظر نمی‌رسد، نوبت به آزمایش تایمر می‌رسد.

برای بررسی قطعی سیم‌ها، باید هر انتهای یک سیم را از قطعه جدا کرده و اتصال آن را از طریق سیم آزمایش کنید. در این مرحله، ممکن است نیاز باشد از جامپرها برای گسترش یا حتی دور زدن سیم استفاده کنید. به عنوان مثال، اگر یک سر سیم در کنسول کنترل و سر دیگر آن زیر دستگاه باشد، می‌توانید از جامپرها برای اتصال دوباره استفاده کنید. اگر اتصال کوتاه نباشد، احتمالاً سیم قطع شده است.

در صورت وجود سیم قطع شده، باید در طول سیم به دنبال پارگی بگردید. اگر در قسمتی از سیم‌ها حرکت وجود دارد، ابتدا آن ناحیه را بررسی کنید. حتی اگر عایق سیم سالم باشد، ممکن است سیم داخل عایق بریده شده باشد. بنابراین، شما باید دقیقاً محل قطع سیم را پیدا کنید و برای رفع مشکل، آن را تعمیر کنید.

گاهی اوقات تنها با مطالعه نمودار سیم‌کشی برای چند دقیقه، می‌توان احتمالات مختلف را از بین برد. به عنوان مثال، فرض کنید تایمر شما در هیچ چرخه‌ای به جلو نمی‌رود. با پیگیری خط خاکستری در شکل 6-C، متوجه می‌شوید که تایمر از طریق سه مدار مختلف تغذیه می‌شود. گاهی اوقات برق خود را از طریق کلید تایمر 22 دریافت می‌کند، گاهی اوقات از کلید D داخل کلید انتخابی فشاری و همچنین می‌تواند از ترموستات برق تغذیه شود.

اینکه تمام این سه سوئیچ همزمان خراب شوند، بسیار بعید است. بنابراین، احتمال زیادی وجود دارد که مشکل از موتور تایمر باشد که به درستی کار نمی‌کند و به اصطلاح روی فریتز رفته است. با این روش، می‌توانید مسیرهای مختلف برق را بررسی کرده و علت خرابی را با دقت بیشتری تشخیص دهید.

خرابی برد ماشین ظرفشویی

خرابی برد ماشین ظرفشویی می‌تواند با علائم مختلفی بروز کند که شامل روشن نشدن دستگاه، نمایش کدهای خطا روی صفحه نمایش، عملکرد نامنظم مانند شروع و توقف ناگهانی، عدم پاسخگویی به دکمه‌های کنترل، و صدای بیپ مداوم است.

اگر با هر یک از این علائم مواجه شدید، قبل از نتیجه‌گیری نهایی درباره خرابی برد، بهتر است ابتدا موارد ساده‌تری را بررسی کنید. از جمله این موارد می‌توان به اطمینان از صحت اتصالات برق، سالم بودن فیوزها، و عدم قطعی در سیم‌کشی داخلی دستگاه اشاره کرد. همچنین، بررسی عملکرد صحیح کلیدها و حسگرها (سنسورها) می‌تواند کمک‌کننده باشد. این اقدامات می‌توانند شما را در تشخیص دقیق‌تر مشکل و جلوگیری از تعویض غیرضروری برد ماشین ظرفشویی یاری کنند.

قطعات روی برد اینورتر ظرفشویی

برد اینورتر در ماشین ظرفشویی یکی از اجزای مهم است که وظیفه کنترل و مدیریت عملکرد موتور دستگاه را بر عهده دارد. این برد به‌طور خاص برای مدیریت سرعت موتور و کنترل مصرف انرژی طراحی شده است تا مصرف برق را بهینه کند و در عین حال عملکرد دستگاه را به بهترین شکل ممکن حفظ کند. در واقع، برد اینورتر به‌عنوان مغز دستگاه برای کنترل دقیق شستشو، سرعت گردش موتور و سایر عملکردهای مرتبط با موتور عمل می‌کند.

قطعات اصلی روی برد اینورتر

میکروکنترلر (Microcontroller): این بخش به‌عنوان مغز الکترونیکی برد عمل می‌کند و تمام سیگنال‌های ورودی و خروجی از سایر قطعات را کنترل می‌کند.

خازن‌ها (Capacitors): خازن‌ها برای ذخیره انرژی و تنظیم ولتاژ به‌کار می‌روند. آن‌ها نقش مهمی در حفظ پایداری جریان برق دارند.

ترانسفورماتورها (Transformers): این قطعات برای تبدیل ولتاژ برق به مقدار مناسب جهت تغذیه موتور و سایر قطعات الکترونیکی مورد استفاده قرار می‌گیرند.

ترانزیستورها و دیودها (Transistors & Diodes): این قطعات برای سوئیچ کردن ولتاژ و جریان به‌طور دقیق و جلوگیری از آسیب به دیگر قطعات دستگاه به‌کار می‌روند.

سنسورها (Sensors): سنسورهای مختلفی در برد اینورتر وجود دارند که برای اندازه‌گیری دما، فشار و شرایط کاری موتور استفاده می‌شوند و اطلاعات مورد نیاز را به میکروکنترلر ارسال می‌کنند.

مدارهای فیوز و محافظت (Fuses & Protection Circuits): برای جلوگیری از آسیب به برد در صورت بروز نوسانات یا بار اضافی، مدارهای محافظتی و فیوزها در طراحی برد اینورتر استفاده می‌شوند.

علائم خرابی برد اینورتر

روشن نشدن دستگاه: یکی از نشانه‌های اصلی خرابی برد اینورتر، روشن نشدن دستگاه است. این مشکل معمولاً ناشی از خرابی میکروکنترلر یا قطعات الکترونیکی روی برد است.

عملکرد نادرست موتور: اگر موتور دستگاه به‌درستی کار نکند یا صدای غیرمعمولی ایجاد کند، ممکن است برد اینورتر دچار مشکل شده باشد.

نمایش ارورهای غیرمعمول: نمایش ارورهایی مانند E1، E2 یا کدهای مشابه روی صفحه نمایش دستگاه می‌تواند نشان‌دهنده اختلال در برد اینورتر باشد.

اتصال کوتاه یا سوختن فیوزها: در صورت بروز اتصال کوتاه یا سوختن فیوزها، ممکن است برد اینورتر دچار آسیب جدی شده باشد.

نحوه عیب‌یابی و تعمیر برد اینورتر

بررسی اتصالات برق: اولین مرحله در عیب‌یابی برد اینورتر، بررسی اتصالات برق است. اطمینان حاصل کنید که دستگاه به درستی به منبع تغذیه متصل است و هیچ‌گونه قطعی یا مشکلی در سیم‌کشی وجود ندارد.

بررسی قطعات روی برد: به‌دقت قطعات مختلف مانند خازن‌ها و ترانزیستورها را بررسی کنید. در صورتی که خازن‌ها معیوب شده باشند، ممکن است برد نتواند ولتاژ مناسب را برای موتور تأمین کند. در این صورت، تعویض خازن‌ها می‌تواند مشکل را برطرف کند.

آزمایش سنسورها: سنسورهای دما و فشار باید به درستی کار کنند. سنسورهای معیوب می‌توانند اطلاعات نادرستی به میکروکنترلر ارسال کرده و باعث عملکرد نادرست برد اینورتر شوند.

بررسی ترانسفورماتور و فیوزها: در صورتی که دستگاه دچار اتصال کوتاه شده باشد، ممکن است فیوزها سوخته یا ترانسفورماتورها آسیب دیده باشند. بررسی این قطعات و تعویض آن‌ها در صورت نیاز ضروری است.

آزمایش ترانزیستورها و دیودها: اگر برد اینورتر قادر به راه‌اندازی موتور نباشد، ممکن است ترانزیستورها یا دیودها دچار مشکل شده باشند. برای تست این قطعات می‌توان از دستگاه اهم‌متر استفاده کرد.

نوسانات برق: نوسانات برق یکی از عوامل اصلی خرابی برد اینورتر است. برای جلوگیری از خرابی‌های ناشی از نوسانات، استفاده از تثبیت‌کننده ولتاژ یا UPS پیشنهاد می‌شود.

تعمیر برد اینورتر

تعمیر برد اینورتر معمولاً نیاز به دانش تخصصی در زمینه الکترونیک و تعمیرات ماشین ظرفشویی دارد. اگر پس از بررسی مراحل بالا همچنان مشکل برطرف نشده است، ممکن است برد نیاز به تعویض یا تعمیرات اساسی داشته باشد. در این صورت، پیشنهاد می‌شود که از خدمات یک تکنسین متخصص برای تعمیر یا تعویض برد اینورتر استفاده کنید.

برد اینورتر جزء قطعات حساس و حیاتی ماشین ظرفشویی است که نقش مهمی در کارکرد بهینه دستگاه ایفا می‌کند. عیب‌یابی دقیق و تعمیر به‌موقع آن می‌تواند عمر مفید دستگاه را افزایش دهد و از هزینه‌های اضافی جلوگیری کند.

تست قطعات ماشین ظرفشویی

🔧 اکثر قطعات ماشین ظرفشویی به‌راحتی با قطع برق و استفاده از مقاومت‌سنج قابل آزمایش هستند. با این حال، برخی از قطعات نیاز به آزمایش با ولتمتر در حین برق‌دار بودن دارند. گاهی اوقات، اگر قطعه‌ای به اندازه کافی ارزان باشد، می‌توانید آن را تعویض کرده و ببینید که آیا این مشکل را حل می‌کند یا خیر.

سوئیچ‌ها و شیر برقی‌ها

🛠️ تست سوئیچ‌ها و شیر برقی‌ها بسیار ساده است. کافیست تمام سیم‌ها را از قطعه جدا کنید و مقاومت را در سراسر آن بررسی کنید. سوئیچ‌ها باید در حالت بسته اتصال کوتاه خوبی ایجاد کنند و در حالت باز، اتصال نداشته باشند.
💧 شیر برقی باید مقداری مقاومت نشان دهد و اتصال آن خوب باشد. اگر شیر برقی هیچ اتصال کوتاهی نشان ندهد، احتمالاً یک سیم قطع شده در سیم‌پیچ وجود دارد. اگر هیچ مقاومتی نشان ندهد، قطعه کوتاه شده است.

ترموستات‌ها

🌡️ ترموستات‌ها فقط کلیدهایی هستند که با تغییرات دما باز و بسته می‌شوند. آزمایش آن‌ها ممکن است دشوار باشد، اما معمولاً قیمت پایین‌تری دارند. بنابراین، اگر ترموستات خراب باشد، به‌راحتی می‌توان آن را جایگزین کرد.

بلوک‌های سوئیچ سلکتور

🔘 بلوک سوئیچ سلکتور در پانل کنترل، مجموعه‌ای از سوئیچ‌ها است که در یک محفظه قالب‌گیری می‌شوند. این سوئیچ‌ها برای انتخاب گزینه‌های مختلف شستشو مانند شستشوی معمولی یا شستشوی ظروف قابلمه و تابه استفاده می‌شوند.
برای تست بلوک سوئیچ‌ها، باید نمودار سیم‌کشی را بررسی کرده و ببینید که هنگام فشار دادن دکمه‌ها، کدام ترمینال‌ها متصل می‌شوند. همچنین باید بدانید که با فشار دادن هر دکمه، کدام سوئیچ‌های داخلی بسته می‌شوند. اگر بلوک سوئیچ خراب باشد، آن را تعویض کنید.

تایمرها

⏱️ تایمر، مغز ماشین ظرفشویی است که تمام چرخه‌ها را کنترل می‌کند. این قطعه شامل موتور، بادامک‌ها و سوئیچ‌ها است که به ترتیب باز و بسته می‌شوند. بیشتر تایمرها فقط یک موتور هستند که سوئیچ‌ها را حرکت می‌دهند، اما گاهی اوقات این قطعه می‌تواند یکی از گران‌ترین اجزای دستگاه باشد.

🔌 عیب‌یابی تایمر:
اگر تایمر فقط در چرخه‌های خاصی پیش نمی‌رود، ممکن است کلید یا ترموستات آن را تغذیه کند. اگر تایمر در همه چرخه‌ها پیشرفت نکند، ممکن است مشکل از خود تایمر یا موتور آن باشد.
اگر تایمر شما در حال کار است، باید آن را تعویض کنید. برای این کار، سیم‌ها را علامت‌گذاری کرده یا کد رنگ‌ها را یادداشت کنید و طبق دستورالعمل‌های تایمر جدید، آن را جایگزین کنید.

موتورها و رله‌های راه‌اندازی

⚙️ موتورهای درایو که نمی‌توانند راه‌اندازی شوند، مقدار زیادی برق مصرف می‌کنند. اگر موتور نتواند راه‌اندازی شود، به احتمال زیاد وارد حالت اضافه بار می‌شود. برای جلوگیری از این مشکل، یک سوئیچ اضافه بار روی موتور نصب می‌شود که در صورت عدم راه‌اندازی موتور، برق آن را قطع می‌کند.
🔊 اگر موتور نمی‌تواند روشن شود، صدای کلیک و سپس وزوز را خواهید شنید، و پس از چند ثانیه، دوباره یک کلیک دیگر و سپس وزوز متوقف می‌شود. این صداها هر چند دقیقه یک بار تکرار می‌شوند و معمولاً نشان‌دهنده مشکل در سوئیچ اضافه بار است.

اگر از این صداها و علائم مواجه شدید، ابتدا موتور را بررسی کنید و در صورت لزوم آن را تعویض یا بازسازی کنید.

نکات مهم برای تست قطعات:

• قطع برق قبل از هر آزمایش ضروری است.

• مقاومت‌سنج و ولتمتر ابزارهای اصلی برای تست قطعات الکتریکی هستند.

• در صورت وجود مشکلات پیچیده‌تر، بهترین کار این است که قطعات معیوب را تعویض کرده و از دستگاه استفاده کنید.

با انجام این تست‌ها و عیب‌یابی صحیح، می‌توانید از عملکرد بهینه ماشین ظرفشویی خود اطمینان حاصل کنید و هزینه‌های تعمیرات را کاهش دهید.

لیست قطعات ماشین ظرفشویی

🌀 پمپ اصلی
عملکرد: پمپ اصلی یکی از اجزای حیاتی ماشین ظرفشویی است که مسئول به گردش درآوردن آب در داخل دستگاه می‌باشد. این پمپ آب را از مخزن به سمت بازوهای آب‌پاش منتقل می‌کند تا شستشو به طور مؤثر انجام شود.
عیب‌یابی و تعمیر: اگر پمپ اصلی به درستی کار نکند، ممکن است آب در دستگاه گردش نداشته باشد و باعث بروز مشکلاتی مانند شستشوی نادرست ظروف شود. برای تست آن، باید اتصالات پمپ و مسیر آب را بررسی کرده و از سالم بودن پمپ مطمئن شوید. اگر پمپ صداهای غیرعادی تولید کند یا اصلاً کار نکند، معمولاً باید تعویض شود.

💧 پمپ تخلیه
عملکرد: پمپ تخلیه وظیفه خارج کردن آب کثیف از دستگاه پس از پایان چرخه شستشو را بر عهده دارد. این پمپ اطمینان می‌دهد که آب باقی‌مانده به درستی از دستگاه تخلیه شود.
عیب‌یابی و تعمیر: اگر پمپ تخلیه خراب باشد، آب در دستگاه باقی می‌ماند و این می‌تواند منجر به بوی نامطبوع یا مشکلات دیگر شود. برای رفع این مشکل، باید پمپ و لوله‌های تخلیه را بررسی کرده و در صورت لزوم پمپ تخلیه را تعویض کنید.

🔥 المنت گرمایشی
عملکرد: المنت گرمایشی برای گرم کردن آب در طول فرآیند شستشو استفاده می‌شود تا دمای آب به سطح مطلوب برسد و چربی‌ها و آلودگی‌ها به‌طور مؤثر از ظروف پاک شوند.
عیب‌یابی و تعمیر: در صورتی که المنت خراب شود، دستگاه قادر به گرم کردن آب نخواهد بود. برای بررسی این مشکل، از آوومتر برای تست المنت استفاده کنید. اگر المنت معیوب باشد، باید آن را تعویض کنید.

💦 شیر برقی ورودی آب
عملکرد: شیر برقی ورودی آب وظیفه کنترل و تنظیم ورود آب به دستگاه را بر عهده دارد. این شیر زمانی که دستگاه به آب نیاز دارد، به طور خودکار باز می‌شود.
عیب‌یابی و تعمیر: اگر شیر برقی خراب شود، دستگاه قادر به آبگیری نخواهد بود. برای تست آن، مقاومت شیر را اندازه‌گیری کرده و در صورت عدم وجود اتصال، شیر برقی را باید تعویض کنید.

🧠 برد الکترونیکی
عملکرد: برد الکترونیکی مغز ماشین ظرفشویی است و مسئول کنترل تمام عملکردهای دستگاه مانند تایمر، دما، و سرعت پمپ‌ها می‌باشد.
عیب‌یابی و تعمیر: اگر دستگاه روشن نشود یا عملکرد آن غیرمعمول باشد، مشکل ممکن است از برد الکترونیکی باشد. برای تشخیص این مشکل، باید اتصالات برد را بررسی کرده و از سالم بودن آن اطمینان حاصل کنید. در صورتی که برد آسیب دیده باشد، باید آن را تعویض کنید.

🔄 بازوهای آب‌پاش
عملکرد: بازوهای آب‌پاش آب را با فشار به سمت ظروف پخش کرده و آن‌ها را شستشو می‌دهند. این بازوها به طور مؤثر آب را در تمامی سطوح ظروف پخش می‌کنند تا شستشوی کامل انجام شود.
عیب‌یابی و تعمیر: اگر بازوهای آب‌پاش به درستی حرکت نکنند، شستشو به طور کامل انجام نمی‌شود. برای رفع این مشکل، باید بازوها را تمیز کرده و از آزاد بودن دریچه‌ها اطمینان حاصل کنید. در صورت خرابی، بازوهای آب‌پاش باید تعویض شوند.

🧼 فیلترها
عملکرد: فیلترها مانع از ورود ذرات بزرگ غذا به سیستم پمپاژ و موتور می‌شوند. این قطعه حیاتی باعث حفظ عملکرد بهینه پمپ‌ها و دیگر قطعات دستگاه می‌شود.
عیب‌یابی و تعمیر: اگر فیلترها مسدود شوند، آب به درستی تخلیه نمی‌شود و می‌تواند به پمپ‌ها آسیب وارد کند. برای حل این مشکل، فیلترها را به‌طور دوره‌ای تمیز کنید و در صورت خرابی آن‌ها، باید تعویض شوند.

🍽️ سبدها
عملکرد: سبدها برای قرار دادن ظروف در داخل دستگاه طراحی شده‌اند. این سبدها می‌توانند به طور مؤثر ظروف را در جای خود نگه دارند تا شستشو به درستی انجام شود.
عیب‌یابی و تعمیر: اگر سبدها شکسته یا آسیب دیده باشند، می‌توانند مانع از قرارگیری صحیح ظروف در دستگاه شوند. در این صورت باید سبدها را تعویض کرده یا تعمیر کنید.

🚪 درب و لاستیک آب‌بندی
عملکرد: درب و لاستیک آب‌بندی وظیفه جلوگیری از نشت آب به خارج از دستگاه را دارند و در جلوگیری از هدر رفت آب نقش مهمی دارند.
عیب‌یابی و تعمیر: اگر آب نشت کند، ممکن است لاستیک آب‌بندی خراب یا فرسوده شده باشد. لاستیک‌ها باید از نظر پارگی و خشکی بررسی شوند و در صورت لزوم باید تعویض شوند.

🔍 سنسورهای مختلف
عملکرد: سنسورهای مختلف مانند سنسور دما، سنسور سطح آب و سنسور کیفیت شستشو برای کنترل شرایط شستشو و بهینه‌سازی مصرف انرژی استفاده می‌شوند.
عیب‌یابی و تعمیر: اگر دما یا سطح آب به درستی تنظیم نشود، سنسورها ممکن است معیوب شده باشند. برای آزمایش، باید ولتاژ و اتصالات سنسورها را بررسی کرده و در صورت نیاز آن‌ها را تعویض کنید.

نتیجه‌گیری بررسی قطعات مکانیک ظرفشویی

ماشین ظرفشویی یکی از دستگاه‌های ضروری در هر خانه است و برای عملکرد بهینه نیاز به توجه و نگهداری منظم دارد. شناخت قطعات مختلف و عملکرد هر یک می‌تواند به شما کمک کند تا در زمان بروز مشکل، سریع‌تر آن را شناسایی کرده و از انجام تعمیرات غیرضروری جلوگیری کنید. این امر نه تنها هزینه‌های تعمیراتی را کاهش می‌دهد، بلکه عمر مفید دستگاه را نیز افزایش می‌دهد.

همچنین، عیب‌یابی دقیق و بررسی قطعات به شما این امکان را می‌دهد که از عملکرد صحیح دستگاه اطمینان حاصل کرده و از بروز مشکلاتی مانند خرابی پمپ‌ها، المنت‌ها، یا برد الکترونیکی جلوگیری کنید. در بسیاری از موارد، تعمیر قطعات به جای تعویض آن‌ها می‌تواند راه‌حلی مقرون به صرفه باشد. برای انجام تعمیرات پیچیده‌تر، استفاده از تکنسین متخصص می‌تواند بهترین گزینه باشد تا دستگاه شما دوباره به عملکرد بهینه خود بازگردد.

پرسش و پاسخ‌های تخصصی درباره ماشین ظرفشویی

🔌 سیم ارت ماشین ظرفشویی بوش کجاست؟

سیم ارت (اتصال زمین) در ماشین ظرفشویی بوش معمولاً در پشت دستگاه به بدنه فلزی متصل است. این سیم اغلب سبز یا سبز/زرد است و ممکن است به پمپ تخلیه یا اطراف آن وصل شده باشد. در برخی مدل‌ها، سیم ارت در جعبه اتصالات اصلی واقع است. برای اطلاعات دقیق‌تر، به دفترچه راهنمای دستگاه مراجعه کنید.

⚡ چگونه می‌توان موتور ماشین ظرفشویی را تست کرد؟

برای تست موتور ماشین ظرفشویی، دستگاه را از برق کشیده و سیم‌های موتور را جدا کنید. سپس با استفاده از مولتی متر مقاومت بین سیم‌ها را اندازه‌گیری کنید. مقاومت موتور سالم معمولاً بین 10 تا 30 اهم است. اگر مقاومت بالاتر یا پایین‌تر از این مقدار باشد، ممکن است موتور خراب باشد.

🔧  نحوه تست پمپ تخلیه ماشین ظرفشویی چگونه است؟

برای تست پمپ تخلیه، ابتدا سیم‌های آن را جدا کرده و با استفاده از مولتی متر، مقاومت بین دو سر سیم‌ها را اندازه‌گیری کنید. مقاومت صحیح معمولاً باید بین 100 تا 200 اهم باشد. اگر مقاومت خارج از این محدوده باشد، پمپ تخلیه باید بررسی یا تعویض شود.

🌡️ چگونه می‌توان المنت گرمایشی ماشین ظرفشویی را تست کرد؟

برای تست المنت گرمایشی، سیم‌های آن را جدا کرده و مقاومت آن را با مولتی متر اندازه‌گیری کنید. مقاومت المنت گرمایشی سالم معمولاً بین 10 تا 50 اهم است. اگر مقاومت بیشتر یا کمتر از این مقدار باشد، المنت ممکن است معیوب باشد و نیاز به تعویض دارد.

💧 شیر برقی ورودی آب ماشین ظرفشویی چگونه تست می‌شود؟

برای تست شیر برقی ورودی آب، سیم‌های آن را جدا کرده و با استفاده از مولتی متر، مقاومت بین دو سر سیم‌ها را اندازه‌گیری کنید. مقاومت صحیح برای شیر برقی معمولاً باید بین 500 تا 1500 اهم باشد. اگر مقاومت خارج از این محدوده باشد، شیر برقی نیاز به تعویض دارد.

🔌 چرا دستگاه ماشین ظرفشویی روشن نمی‌شود و چگونه آن را تعمیر کنیم؟

اگر ماشین ظرفشویی روشن نمی‌شود، ممکن است مشکل از برد الکترونیکی یا سیم‌کشی دستگاه باشد. ابتدا از سالم بودن اتصالات برق، فیوزها و کابل‌های برق مطمئن شوید. سپس با استفاده از مولتی متر، مقاومت برد الکترونیکی را بررسی کنید. اگر برد خراب باشد، باید آن را تعویض کنید. همچنین، ممکن است پریز برق یا سیم‌کشی داخلی خراب شده باشد که در این صورت باید آن‌ها را نیز بررسی کرد.
