نحوه عملکرد و کاربردها مدار الکتریکی کلید دوپل

کلید دو پل یکی از کلیدهای پرکاربرد در برق ساختمان است که به منظور روشن و خاموش کردن دو دسته لامپ یا قطع و وصل جریان برق برای دو تجهیز الکتریکی به کار می‌رود. این کلید در انواع مختلف در بازار موجود است و به دلیل طراحی ساده و نصب آسان، مورد توجه برقکاران و متخصصین قرار دارد. در این مقاله، به معرفی کلید دو پل، انواع مختلف آن، و کاربردهای متعدد آن خواهیم پرداخت. همچنین، به بررسی مدار الکتریکی کلید دو پل و نحوه نقشه سیم کشی این کلید پرداخته می‌شود.

مدار الکتریکی کلید دوپل

کلید دو پل به طور معمول از دو کلید یک پل که کنار هم قرار گرفته‌اند، تشکیل می‌شود و برای قطع و وصل همزمان دو مدار از یک نقطه استفاده می‌شود. این کلید به دلیل ماهیت ساده‌اش، به راحتی نصب می‌شود و امکان کنترل دو دسته لامپ یا تجهیزات الکتریکی مختلف از یک نقطه را فراهم می‌آورد.

کلید دو پل دارای سه اتصال است. در هر کلید دو پل، یک پیچ مشترک (طلایی رنگ) و دو پیچ غیر مشترک (نقره‌ای رنگ) وجود دارد. پیچ مشترک به پیچ‌های غیر مشترک متصل است، اما پیچ‌های غیر مشترک به یکدیگر ارتباط ندارند. در صورتی که شناسایی اتصال مشترک در کلید دو پل مشکل باشد، می‌توان از اهم متر دیجیتالی استفاده کرد. برای این کار، کافی است اهم متر را روی حالت بوق قرار داده و رابط آن را به اتصالات کلید وصل کنید. با مشاهده تغییر وضعیت بوق اهم متر هنگام جابجایی رابط، می‌توان به راحتی اتصال مشترک را شناسایی کرد.

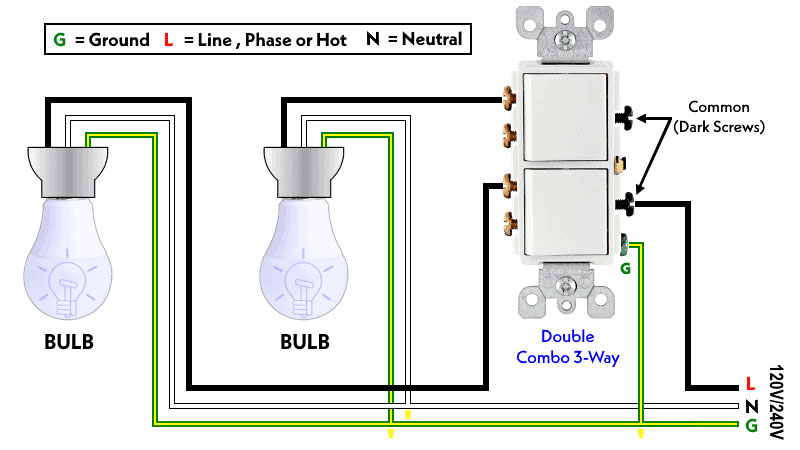

تصویر مدار الکتریکی کلید دو پل

این کلیدها در مدارهای الکتریکی مختلف، به خصوص در ساختمان‌ها و سیستم‌های روشنایی، کاربرد فراوانی دارند و امکان کنترل بهینه تجهیزات مختلف را فراهم می‌آورند.

انواع کلید دو پل

کلید دو پل به دلیل کاربرد فراوان در برق ساختمان‌ها و سیستم‌های روشنایی، در انواع مختلف طراحی و تولید می‌شود. این کلیدها به راحتی می‌توانند برای قطع و وصل کردن دو مدار یا کنترل همزمان دو دسته لامپ استفاده شوند. از جمله انواع کلید دو پل می‌توان به مدل‌های زیر اشاره کرد:

کلید دو پل روکار

🔌 کلید دو پل روکار به گونه‌ای طراحی شده که نیازی به قوطی نصب ندارد و به راحتی بر روی دیوار نصب می‌شود. این نوع کلید به دلیل نصب سطحی، دسترسی به آن برای عیب‌یابی و تعمیرات بسیار ساده است. نصب سریع و امکان دسترسی آسان به کلید از مزایای این نوع مدل محسوب می‌شود. کلیدهای روکار به راحتی در دسترس هستند و برای مکان‌هایی که نیاز به تعمیرات دوره‌ای دارند، گزینه مناسبی به شمار می‌روند.

کلید دو پل توکار

🔌 کلید دو پل توکار برخلاف مدل روکار، به صورت قوطی‌های از پیش نصب شده در داخل دیوار طراحی می‌شود. این نوع کلید در داخل دیوار نصب می‌شود و برای نصب آن نیاز به حفاری و ایجاد فضا در دیوار است. به دلیل قرارگیری درون دیوار، دسترسی به این کلیدها برای عیب‌یابی و تعمیر به نسبت سخت‌تر است، اما از نظر ظاهری، زیبایی بیشتری را در فضا ایجاد می‌کند. این نوع کلیدها معمولاً در محیط‌های مدرن و دکوراسیون‌های مینیمالیستی مورد استفاده قرار می‌گیرند.

این دو مدل از کلید دو پل بسته به نیاز و نوع استفاده در ساختمان‌ها، انتخاب می‌شوند. برای پروژه‌های مختلف، انتخاب نوع مناسب کلید دو پل می‌تواند به سهولت استفاده و دسترسی آسان کمک کند.

موارد استفاده از کلید دوپل

کلید دو پل یکی از ابزارهای کاربردی در کنترل روشنایی ساختمان‌ها است. این کلید برای قطع و وصل جریان برق به دو مصرف‌کننده مختلف، مانند دو لامپ یا دو وسیله برقی، به کار می‌رود. به ویژه در مکان‌هایی مانند سالن‌های بزرگ پذیرایی که از چندین لامپ و لوستر برای روشنایی استفاده می‌شود، این کلید بسیار مفید است. با استفاده از کلید دو پل می‌توان یک دسته از لامپ‌ها را به طور جداگانه روشن یا خاموش کرد. همچنین، با فشردن هر دو کلید تک پل موجود در این کلید، می‌توان هر دو دسته لامپ‌ها را به طور همزمان روشن یا خاموش کرد.

استفاده از کلید دو پل نه تنها امکان کنترل دقیق روشنایی را فراهم می‌آورد، بلکه موجب صرفه‌جویی در مصرف سیم، لوله و کلید نیز می‌شود. به همین دلیل، در پروژه‌هایی که به دنبال کاهش هزینه‌ها و استفاده بهینه از منابع هستند، می‌توان از این کلید بهره برد. این ویژگی‌ها کلید دو پل را به گزینه‌ای ایده‌آل برای برق‌کشی ساختمان‌ها و سیستم‌های روشنایی در مکان‌های مختلف تبدیل کرده است.

نقشه سیم‌کشی کلید دو پل برای دو لامپ

برای استفاده از کلید دو پل به منظور روشن و خاموش کردن دو لامپ، باید طبق مدار الکتریکی کلید دو پل که قبلاً توضیح داده شد، سیم‌کشی را انجام داد. در ابتدا، سیم فاز را پس از عبور از فیوز به جعبه تقسیم وصل کرده و سپس به کنتاکت مشترک طلایی رنگ در کلید دو پل متصل می‌کنیم. برای کاهش درصد خطا و افزایش دقت، از سیم قرمز رنگ برای سیم فاز استفاده کرده و با علامت P مشخص می‌کنیم.

بعد از اتصال سیم فاز به کنتاکت مشترک، از کنتاکت‌های غیر مشترک نقره‌ای رنگ دو سیم به رنگ قهوه‌ای به دو سرپیچ لامپ‌ها متصل می‌کنیم. در نهایت، سرپیچ‌ها را به سیم نول شبکه متصل می‌کنیم.

برای صرفه‌جویی در مصرف سیم نول، سیم نول برای هر دو لامپ به صورت مشترک در نظر گرفته می‌شود. این روش باعث می‌شود که تنها یک سیم نول برای هر دو لامپ استفاده شود و هزینه و میزان سیم‌کشی کاهش یابد.

نقشه سیم‌کشی کلید دو پل برای چهار لامپ

زمانی که تعداد لامپ‌های متصل به کلید دو پل بیشتر از ۲ عدد باشد، باید سرپیچ‌ها به دو بخش تقسیم شده و به صورت موازی با یکدیگر متصل شوند. برای کنترل روشنایی چهار لامپ با استفاده از یک کلید دو پل به طوری که هر یک از کلیدهای تک پل قادر به روشن و خاموش کردن دو لامپ باشند، باید طبق مراحل زیر عمل کرد:

1. اتصال سیم فاز:
   ابتدا، سیم فاز را از طریق فیوز به کنتاکت مشترک طلایی رنگ در کلید دو پل وصل می‌کنیم.

2. اتصال سیم فاز به لامپ‌ها:
   از کنتاکت‌های غیر مشترک نقره‌ای رنگ در کلید دو پل، دو سیم به رنگ قهوه‌ای به هر یک از لامپ‌ها متصل می‌شود. هر کلید تک پل به طور جداگانه دو لامپ را روشن یا خاموش می‌کند.

3. اتصال سرپیچ‌ها به سیم نول:
   سرپیچ‌های چهار لامپ به سیم نول مشترک متصل می‌شوند.

4. اتصال دو دسته لامپ به صورت موازی:
   در این نوع سیم‌کشی، لامپ‌ها به صورت دو دسته دو لامپ به یکدیگر متصل می‌شوند. به این ترتیب، هر کلید تک پل از کلید دو پل تنها دو لامپ را کنترل می‌کند.

با این روش، می‌توان از یک کلید دو پل برای کنترل روشنایی چهار لامپ استفاده کرد به طوری که هر کلید تک پل برای روشن و خاموش کردن دو لامپ طراحی شده است.

نکات ایمنی نصب کلید دو پل

برای جلوگیری از برق‌گرفتگی و وقوع حوادث جبران‌ناپذیر هنگام نصب کلید دو پل، لازم است نکات ایمنی زیر را رعایت کنید:

1. اطمینان از قطع بودن جریان برق:
   پیش از شروع به نصب کلید دو پل، حتماً از قطع بودن جریان برق در مدار مطمئن شوید. این کار به شما کمک می‌کند که از خطرات ناشی از برق‌گرفتگی جلوگیری کنید.

2. نصب به صورت استاندارد:
   کلید دو پل را باید طبق استانداردهای نصب و با رعایت نکات فنی انجام دهید تا از عملکرد صحیح و ایمن آن اطمینان حاصل کنید.

3. استفاده از ابزار مناسب و دارای عایق:
   از ابزار مناسب و عایق‌دار برای نصب کلید دو پل استفاده کنید تا در حین نصب از برق‌گرفتگی جلوگیری شود. ابزارهای عایق‌دار به ویژه در مواجهه با قسمت‌های زنده مدار بسیار اهمیت دارند.

4. پرهیز از کار کردن در محیط مرطوب:
   هیچ‌گاه در محیط‌های مرطوب یا زمانی که دست‌ها یا ابزار مرطوب هستند، کار نکنید. رطوبت می‌تواند مقاومت عایقی را کاهش داده و خطر برق‌گرفتگی را افزایش دهد.

شمای فنی ، حقیقی و مسیر جریان مدار الکتریکی کلید دو پل

مدار الکتریکی کلید دو پل

مدار الکتریکی کلید دو پل به همراه شمای فنی، حقیقی و مسیر جریان در تصویر زیر نشان داده شده است. در این مدار، عملکرد کلید دو پل به وضوح نمایش داده شده است. از این کلید می‌توان برای روشن و خاموش کردن دو وسیله برقی از یک نقطه استفاده کرد. ورودی فاز پس از عبور از لوازم حفاظتی مانند فیوزها وارد کلید دو پل می‌شود. همانطور که در مدار مشاهده می‌کنید، ورودی فاز به صورت مشترک برای دو کنتاکت کلید استفاده شده است. خروجی کلید دو پل برای روشن کردن دو لامپ به کار می‌رود، به این ترتیب که هر کلید تک پل می‌تواند یکی از دو لامپ را روشن یا خاموش کند.
