رایزر برق ساختمان چیست و چه کاربردی دارد؟
رایزر برق ساختمان یکی از اجزای مهم در برقکشی ساختمان محسوب میشود که برای کابلکشی داخلی و عمودی در سازههای مختلف مورد استفاده قرار میگیرد. این سیستم در پروژههای مسکونی، تجاری و صنعتی کاربرد گستردهای دارد و نقش کلیدی در توزیع ایمن و اصولی برق بین طبقات ایفا میکند. کابلهای رایزر برق در انواع مختلفی تولید میشوند که هرکدام متناسب با نوع کاربری ساختمان، ظرفیت مصرف و استانداردهای برق انتخاب میگردند و از نظر ایمنی، مقاومت و طول عمر دارای ویژگیهای فنی خاصی هستند.

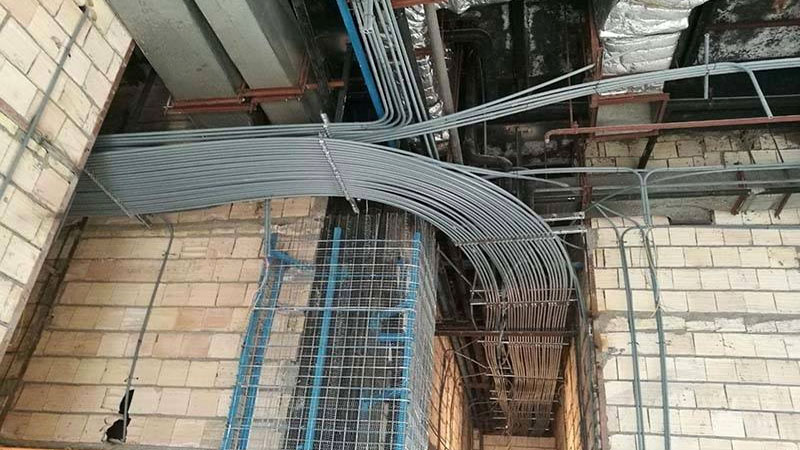

رایزر برق ساختمان
رایزر برق در واقع یک سیستم کابلکشی عمودی ساختمان است که وظیفه انتقال انرژی الکتریکی را از تابلو برق اصلی در طبقه همکف یا موتورخانه به تابلوهای فرعی طبقات بر عهده دارد. این کابلها معمولاً داخل شفت رایزر یا داکت برق نصب میشوند تا ضمن محافظت در برابر ضربه، حرارت و رطوبت، دسترسی آسان برای تعمیر و نگهداری فراهم شود. اجرای صحیح رایزر برق ساختمان تأثیر مستقیمی بر ایمنی برق، کاهش افت ولتاژ و افزایش بهرهوری سیستم الکتریکی دارد.
معرفی رایزر برق ساختمان
رایزر برق ساختمان به مجموعهای از کابلهای برق، تابلوهای توزیع و تجهیزات الکتریکی گفته میشود که وظیفه انتقال و توزیع برق در ساختمانهای چندطبقه را بر عهده دارد. این سیستم معمولاً از یک کابل اصلی برق با سطح مقطع بالا تشکیل میشود که از تابلو کنتور یا تابلو برق اصلی آغاز شده و بهصورت عمودی تا بالاترین طبقه ساختمان امتداد مییابد. در هر طبقه، انشعابات استاندارد از کابل رایزر گرفته شده و به تابلو برق همان طبقه متصل میگردد تا برق واحدها بهصورت ایمن و منظم تأمین شود.
طراحی و اجرای رایزر برق ساختمان باید کاملاً مطابق با استانداردهای برق و مقررات ملی ساختمان انجام شود، زیرا عواملی مانند تعداد طبقات، تعداد واحدها، میزان مصرف برق، نوع کاربری ساختمان (مسکونی، تجاری یا صنعتی) و شرایط بهرهبرداری، تأثیر مستقیمی بر انتخاب کابل و تجهیزات رایزر دارند. همچنین توجه به ایمنی در برابر آتشسوزی، سهولت دسترسی برای تعمیر و نگهداری و امکان توسعه آینده سیستم برق از نکات کلیدی در اجرای اصولی رایزر برق است. در مجموع، رایزر برق ساختمان نقش مهمی در افزایش ایمنی، کاهش افت ولتاژ و بهبود عملکرد سیستم الکتریکی ساختمان ایفا میکند.
انواع رایزر در ساختمان
🔌 رایزر تأسیسات الکتریکی
رایزر تأسیسات الکتریکی به سیستم کابلکشی عمودی برق گفته میشود که وظیفه انتقال انرژی الکتریکی از تابلو برق اصلی به تابلوهای فرعی طبقات را بر عهده دارد. این نوع رایزر شامل کابلهای قدرت، شینهها، داکتها و تجهیزات حفاظتی بوده و در ساختمانهای مسکونی، تجاری و صنعتی نقش کلیدی در توزیع ایمن برق، کاهش افت ولتاژ و افزایش بهرهوری سیستم الکتریکی ایفا میکند.
🔥 رایزر مدار گرمایشی
رایزر مدار گرمایشی مسیر عمودی انتقال سیالات گرم مانند آب گرم یا بخار در سیستمهای گرمایشی ساختمان است. این رایزر معمولاً در سیستمهای موتورخانه مرکزی، پکیجها و گرمایش از کف استفاده میشود و وظیفه توزیع یکنواخت حرارت بین طبقات را دارد. طراحی اصولی رایزر گرمایشی باعث بهبود راندمان انرژی، کاهش اتلاف حرارت و افزایش عمر تجهیزات گرمایشی میشود.
🚿 رایزر آب در ساختمان
رایزر آب ساختمان شامل لولههای عمودی انتقال آب سرد و گرم مصرفی از منبع یا کنتور اصلی به طبقات مختلف است. این سیستم باید با رعایت استانداردهای لولهکشی، فشار مناسب و عایقکاری صحیح اجرا شود تا از افت فشار، نشتی و هدررفت آب جلوگیری گردد. رایزر آب نقش مهمی در تأمین پایدار و بهداشتی آب مصرفی واحدهای ساختمانی دارد.
رایزر تأسیسات الکتریکی و انواع آن
رایزر تأسیسات الکتریکی یکی از بخشهای اصلی برقکشی ساختمان است که برای انتقال و توزیع کابلها بهصورت عمودی بین طبقات مورد استفاده قرار میگیرد. این نوع رایزرها با توجه به نوع جریان الکتریکی به دو دسته اصلی رایزر جریان قوی و رایزر جریان ضعیف تقسیم میشوند که هرکدام کاربردها و الزامات اجرایی متفاوتی دارند و باید مطابق با استانداردهای برق ساختمان اجرا شوند.
رایزر جریان قوی برای کابلهای برق با ولتاژ 220 ولت و 380 ولت به کار میرود و وظیفه انتقال برق اصلی مورد نیاز واحدها، تجهیزات و سیستمهای قدرت را بر عهده دارد. این رایزر معمولاً شامل کابلهای قدرت، داکت یا شفت مخصوص و تجهیزات حفاظتی بوده و رعایت نکات ایمنی در طراحی و نصب آن از اهمیت بالایی برخوردار است.
در مقابل، رایزر جریان ضعیف برای سیستمهای مخابراتی و کنترلی مانند آنتن مرکزی، تلفن، آیفون، سیستم اعلام حریق، شبکه و دوربینهای مدار بسته استفاده میشود که نیاز به ولتاژ و جریان پایینتری دارند.
در صورتی که رایزرهای جریان قوی و ضعیف در کنار یکدیگر اجرا شوند، لازم است حداقل فاصله ۳۰ سانتیمتری بین آنها رعایت شود تا از ایجاد نویز، تداخل الکترومغناطیسی و خطرات احتمالی جلوگیری گردد. همچنین در هر طبقه ساختمان، دریچه بازدید یا جعبه تقسیم مجزا برای هر نوع رایزر در نظر گرفته میشود تا امکان مشاهده، دسترسی آسان و تعمیر و نگهداری کابلها بهصورت ایمن و استاندارد فراهم باشد.
محل نصب رایزرهای تأسیسات برقی
محل نصب رایزرهای تأسیسات برقی باید بهگونهای انتخاب شود که حداقل فاصله با تابلو برق اصلی و تابلو کنتورها را داشته باشد، زیرا کاهش طول مسیر کابلکشی باعث کاهش افت ولتاژ، افزایش ایمنی و بهینهسازی عملکرد سیستم برق ساختمان میشود. به همین دلیل، در طراحی اصولی برق ساختمان تلاش میشود رایزرها در نزدیکترین موقعیت ممکن نسبت به تابلوهای اصلی نصب شوند و دسترسی مناسب برای اجرا و نگهداری فراهم باشد.
در نقشههای اجرایی رایزر برق، محل دقیق نصب رایزرها به همراه ابعاد، مسیر عبور کابلها و نوع رایزر (جریان قوی یا ضعیف) بهصورت کاملاً مشخص تعیین میگردد. این نقشهها نقش مهمی در راهنمایی برقکاران ساختمان دارند و از بروز خطا در کابلکشی، تداخل تأسیسات و مشکلات اجرایی جلوگیری میکنند.
در صورتی که این اطلاعات در نقشهها مشخص نشده باشد، لازم است مهندسان برق ساختمان با بررسی شرایط پروژه، تعداد طبقات، ظرفیت مصرف و الزامات ایمنی، نسبت به تعیین ابعاد مناسب و محل بهینه نصب رایزرهای تأسیسات برقی اقدام کنند تا سیستم برق ساختمان مطابق با استانداردها و نیازهای بهرهبرداری اجرا شود.
رایزر مدار گرمایشی
رایزر مدار گرمایشی یکی از اجزای اصلی سیستمهای موتورخانه و تأسیسات حرارتی ساختمان است که برای انتقال عمودی آب گرم بین طبقات استفاده میشود. در این سیستم، آب پس از گرم شدن توسط تجهیزات موتورخانه مانند دیگ یا بویلر، از طریق لوله رایزر رفت به سمت طبقات بالایی ساختمان هدایت میشود و پس از تبادل حرارت، توسط لوله رایزر برگشت مجدداً به موتورخانه بازمیگردد تا چرخه گرمایش بهصورت پیوسته ادامه یابد.
در طراحی و اجرای رایزرهای مدار گرمایشی، رعایت نکاتی مانند قطر مناسب لوله، جنس لوله (فولادی، پنجلایه یا پلیپروپیلن) و نحوه صحیح جانمایی اهمیت زیادی دارد، زیرا این عوامل تأثیر مستقیمی بر راندمان سیستم، کاهش افت فشار و افزایش عمر مفید تأسیسات گرمایشی دارند.
رایزر آب در ساختمان
رایزر آب ساختمان به لولههای عمودی انتقال آب سرد و گرم مصرفی گفته میشود که آب را از کنتور اصلی به طبقات مختلف ساختمان منتقل میکنند. یکی از رایجترین انواع رایزر آب، لولهای است که از کنتور شروع شده و بهصورت عمودی به سمت بالا حرکت میکند تا آب را به تمامی طبقات برساند.
نوع دیگری از رایزر آب، لولهای است که از کنتور به پشتبام هدایت شده و سپس به شکل U مجدداً به سمت پایین بازمیگردد. این روش به توزیع بهتر آب و انشعابگیری منظم در طبقات کمک میکند و در بسیاری از ساختمانهای چندطبقه کاربرد دارد.
قطر لوله رایزر آب از اهمیت بسیار بالایی برخوردار است، زیرا انتخاب قطر نامناسب میتواند باعث افت فشار، کاهش دبی آب و بروز مشکلات جدی در تأمین آب مصرفی واحدها شود. در بسیاری از ساختمانهایی که با کمبود فشار آب مواجه هستند، پس از بررسی مشخص میشود که قطر لوله رایزر آب کمتر از حد استاندارد انتخاب شده است.
علاوه بر ساختمانها، لولههای رایزر در صنایع کشاورزی برای آبیاری زمینها و انتقال آب به محصولات نیز کاربرد گستردهای دارند. همچنین در صنایع بزرگی مانند نفت، گاز و پتروشیمی، رایزرها نقش حیاتی در انتقال انواع سیالات ایفا میکنند و طراحی آنها باید بر اساس استانداردهای فنی و ایمنی بسیار دقیق انجام شود.
طریقه نصب رایزر در ساختمان
نصب رایزر در ساختمان باید بر اساس حجم و نوع کابلهای مورد استفاده انجام شود تا ایمنی و کارایی سیستم برق و تأسیسات بهطور کامل تأمین گردد. ابعاد و ظرفیت رایزرها با توجه به تعداد کابلها تعیین میشود؛ این کابلها میتوانند مربوط به برق قدرت، تلفن، شبکه، دوربین مدار بسته، سیستم اعلام حریق و سایر تأسیسات جریان ضعیف باشند. انتخاب صحیح ابعاد رایزر از ازدحام کابلها، افزایش دما و بروز مشکلات فنی در آینده جلوگیری میکند.
یکی از نکات بسیار مهم در اجرای رایزرها این است که استفاده از چاله آسانسور بهعنوان مسیر رایزر کاملاً ممنوع است و با اصول ایمنی و مقررات ساختمان مغایرت دارد. با توجه به متراژ و تعداد طبقات ساختمان، ابعاد رایزر متفاوت خواهد بود؛ بهطوریکه در ساختمانهای کوچک رایزرها دارای عمق و عرض کمتری هستند، اما در ساختمانهای بزرگ، مجتمعهای مسکونی و برجها باید از رایزرهایی با ابعاد بزرگتر استفاده شود. در اینگونه پروژهها معمولاً یک اتاق رایزر مجزا برای عبور و نگهداری کابلها در نظر گرفته میشود.
برای اجرای استاندارد رایزرها از ساپورتهای فلزی، لولههای برق، سینی کابل یا نردبان کابل استفاده میشود تا کابلها بهصورت منظم، ایمن و قابل دسترس نصب شوند. همچنین جانمایی تابلوهای برق فرعی باید متناسب با موقعیت رایزرهای اصلی انجام شود تا مسیر کابلکشی کوتاهتر و دسترسی برای تعمیر و نگهداری آسانتر باشد.
پس از اتمام نصب، لازم است تمامی کابلها برچسبگذاری استاندارد شوند و اطلاعاتی مانند نوع کابل، شماره واحد یا طبقه روی آنها درج گردد. این کار نقش مهمی در عیبیابی سریع، نگهداری اصولی و افزایش ایمنی سیستم برق ساختمان در طول بهرهبرداری دارد.
قوانین و استانداردهای ملی و بینالمللی در طراحی و اجرای رایزر برق
برای اطمینان از ایمنی، عملکرد بهینه و جلوگیری از خطرات در سیستمهای رایزر برق، ضروری است که طراحی و نصب این سیستمها طبق استانداردهای ملی و بینالمللی معتبر انجام شود. این استانداردها علاوه بر رعایت مسائل ایمنی، شامل الزامات فنی مربوط به نصب کابلها، سیستمهای حفاظتی، پوششدهی و مقاومت در برابر آتش هستند. در این راستا، برخی از استانداردهای کلیدی شامل موارد زیر میباشند:
استانداردهای ملی ایران
در ایران، استانداردهای ملی برق که توسط سازمان ملی استاندارد ایران تدوین شدهاند، الزاماتی را برای طراحی، نصب و نگهداری سیستمهای برق در ساختمانها به ویژه رایزرهای برق تعیین میکنند. مهمترین این استانداردها عبارتند از:
استاندارد شماره ۱-۴۸۹۰: مربوط به طراحی و نصب سیستمهای توزیع برق داخلی و رایزرها.
استانداردهای ایمنی: برای حفاظت در برابر شوک الکتریکی و آتشسوزی ناشی از خرابیهای سیستم برق، استانداردهای خاصی برای نصب کابلها و تابلوها در رایزرها مشخص شدهاند.
استانداردهای مقاومت در برابر آتش: الزامات سختگیرانهای برای استفاده از کابلهای مقاوم در برابر آتش و پوششدهی مناسب رایزرها جهت جلوگیری از گسترش آتش و دود در نظر گرفته شده است.
استانداردهای بینالمللی
در سطح جهانی، چندین استاندارد بینالمللی برای طراحی و اجرای ایمن رایزرهای برق وجود دارد که در بسیاری از کشورهای جهان مورد استفاده قرار میگیرند. دو استاندارد برجسته عبارتند از:
IEC (International Electrotechnical Commission): استانداردهای IEC، به ویژه استاندارد IEC 60364، که به طراحی سیستمهای الکتریکی در ساختمانها و نصب صحیح رایزرهای برق پرداخته و بر ایمنی و کارایی تأسیسات برقی تأکید دارند. این استانداردها شامل رعایت فاصلهها، جنس کابلها و انتخاب صحیح تجهیزات برقی هستند.
NEC (National Electrical Code): این استاندارد که در ایالات متحده آمریکا به عنوان مرجع اصلی برای طراحی و نصب سیستمهای برق مورد استفاده قرار میگیرد، به قوانین مربوط به نصب رایزرها و کابلکشیهای ایمن توجه دارد. در NEC، الزامات خاصی برای ترکیب کابلهای مختلف (جریان قوی و ضعیف) و رعایت فواصل ایمن میان آنها وجود دارد.
اهمیت رعایت استانداردها
رعایت این استانداردها باعث میشود تا سیستم رایزر برق ساختمان از نظر عملکرد، ایمنی و پایداری مطابق با بهترین شیوههای جهانی باشد. این استانداردها همچنین به جلوگیری از خطرات ناشی از اشتباهات در نصب و خرابیهای احتمالی کمک میکنند، بهویژه در شرایطی که نیاز به نگهداری و تعمیرات سیستم باشد.
در نهایت، اجرای دقیق این استانداردها توسط مهندسان برق و پیمانکاران متخصص، به افزایش عمر مفید سیستمهای برقی، کاهش هزینههای نگهداری و جلوگیری از خطرات احتمالی در آینده کمک میکند.
سؤالات متداول درباره رایزر برق ساختمان
🔌 رایزر برق چیست و چرا در ساختمانها استفاده میشود؟
رایزر برق ساختمان به مسیر عمودی کابلکشی برق گفته میشود که وظیفه انتقال انرژی الکتریکی را از تابلو برق اصلی یا کنتور به تابلوهای فرعی طبقات بر عهده دارد. استفاده از رایزر برق باعث نظم در کابلکشی، افزایش ایمنی، کاهش افت ولتاژ و سهولت در تعمیر و نگهداری سیستم برق میشود و به همین دلیل در تمامی ساختمانهای چندطبقه مسکونی، تجاری و صنعتی کاربرد دارد.
⚡ انواع رایزر برق کداماند؟
رایزرهای برق ساختمان به دو دسته اصلی رایزر جریان قوی و رایزر جریان ضعیف تقسیم میشوند. رایزر جریان قوی برای انتقال برق با ولتاژ ۲۲۰ و ۳۸۰ ولت به منظور تأمین برق روشنایی، پریزها و تجهیزات قدرت استفاده میشود. در مقابل، رایزر جریان ضعیف برای سیستمهایی مانند تلفن، شبکه، آیفون، دوربین مدار بسته، سیستم اعلام حریق و آنتن مرکزی به کار میرود. رعایت فاصله استاندارد بین این دو نوع رایزر برای جلوگیری از تداخل و نویز الکتریکی ضروری است.
🛡️ مزایای استفاده از رایزر برق ساختمان چیست؟
مهمترین مزایای رایزر برق شامل افزایش ایمنی سیستم الکتریکی، توزیع یکنواخت برق بین طبقات، دسترسی آسان به کابلها در زمان تعمیرات، کاهش خطر آتشسوزی و افزایش طول عمر تجهیزات برقی است. همچنین اجرای اصولی رایزر برق باعث بهبود عملکرد کلی شبکه برق ساختمان و انطباق آن با استانداردهای فنی میشود.
📐 طراحی رایزر برق ساختمان چگونه انجام میشود؟
طراحی رایزر برق ساختمان باید بر اساس نوع کاربری ساختمان، تعداد طبقات، تعداد واحدها، میزان مصرف برق و استانداردهای برق انجام شود. در این فرآیند، مسیر عبور کابلها، نوع و سطح مقطع کابلها، محل نصب تابلوهای برق و فاصله مناسب بین رایزرهای جریان قوی و ضعیف مشخص میگردد. طراحی دقیق و مهندسیشده از بروز مشکلات اجرایی و هزینههای اضافی در آینده جلوگیری میکند.
⚠️ چه مشکلاتی ممکن است در نصب رایزر برق به وجود آید؟
در صورت اجرای غیراصولی، مشکلاتی مانند عدم رعایت استانداردهای ایمنی، انتخاب نادرست سطح مقطع کابلها، جانمایی اشتباه رایزرها، تداخل بین رایزرهای جریان قوی و ضعیف و دشواری در دسترسی برای تعمیرات به وجود میآید. این مشکلات میتوانند باعث افت ولتاژ، افزایش خطر آتشسوزی و کاهش ایمنی سیستم برق ساختمان شوند، به همین دلیل نصب رایزر برق باید حتماً توسط افراد متخصص و طبق نقشههای اجرایی انجام گیرد.
در نهایت، طراحی، نصب و نگهداری سیستمهای رایزر برق در ساختمانها باید با دقت و مطابق با استانداردهای ملی و بینالمللی انجام شود تا ایمنی، کارایی و عملکرد بهینه سیستم تضمین گردد. رعایت این استانداردها نه تنها از خطرات احتمالی مانند آتشسوزی و برقگرفتگی جلوگیری میکند، بلکه به پایداری و طول عمر سیستم نیز کمک مینماید. توجه به جزئیات در انتخاب تجهیزات مناسب، نصب صحیح و انجام تستهای دورهای میتواند از بروز مشکلات و خرابیها پیشگیری کرده و عملکرد سیستم برق را ایمن و کارآمد نگه دارد.
