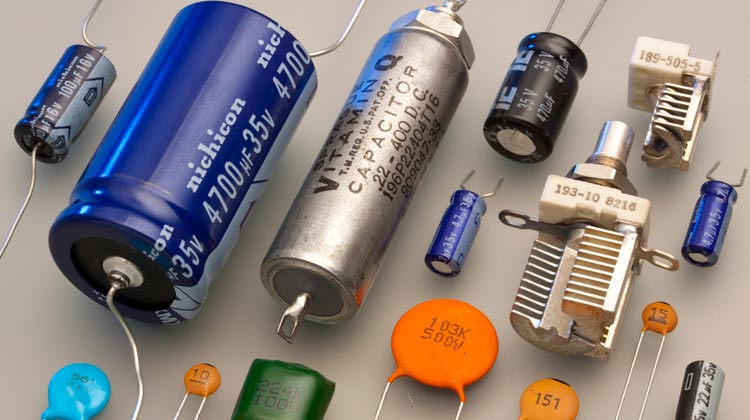

شناخت خازن و روش تست آن با مولتی متر

خازن‌ها از اجزای حیاتی در مدارهای الکترونیکی هستند که در ذخیره‌سازی انرژی الکتریکی، فیلترینگ سیگنال‌ها و تنظیم ولتاژ نقش کلیدی دارند. این قطعات الکترونیکی به‌طور گسترده در مدارهای دیجیتال، آنالوگ، منابع تغذیه، سیستم‌های صوتی و تصویری، و بسیاری از دستگاه‌های دیگر استفاده می‌شوند. در این مقاله، به‌طور جامع به بررسی خازن‌ها، انواع آن‌ها، روش‌های تست و اندازه‌گیری و کاربردهای آن‌ها خواهیم پرداخت.

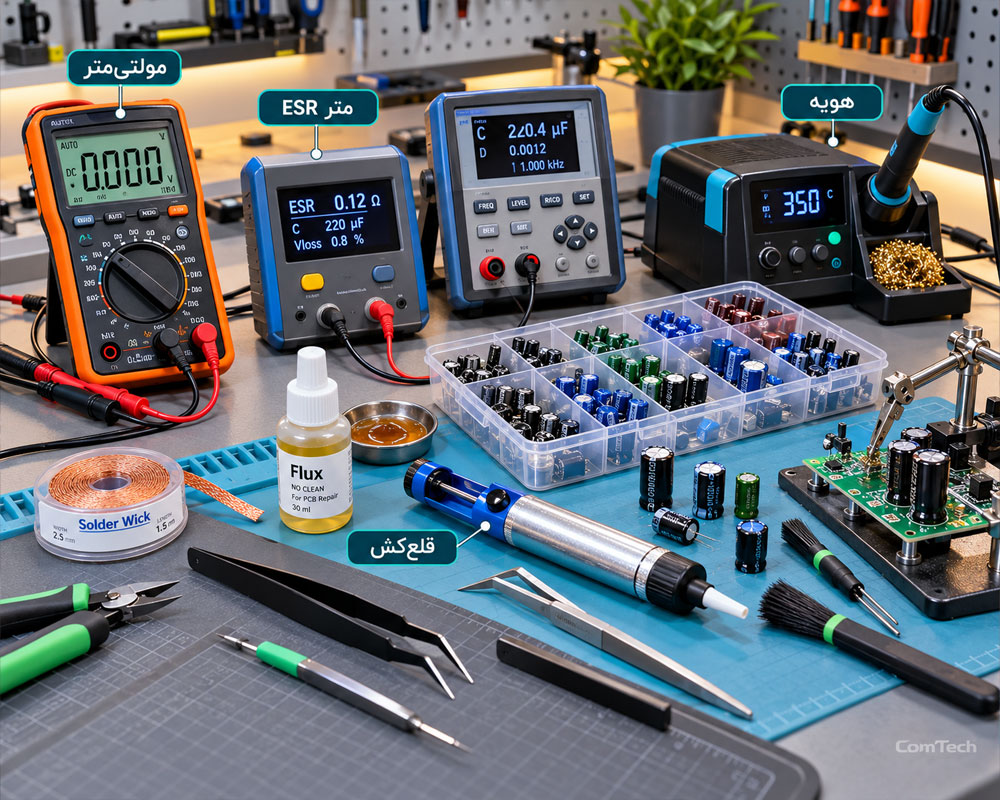

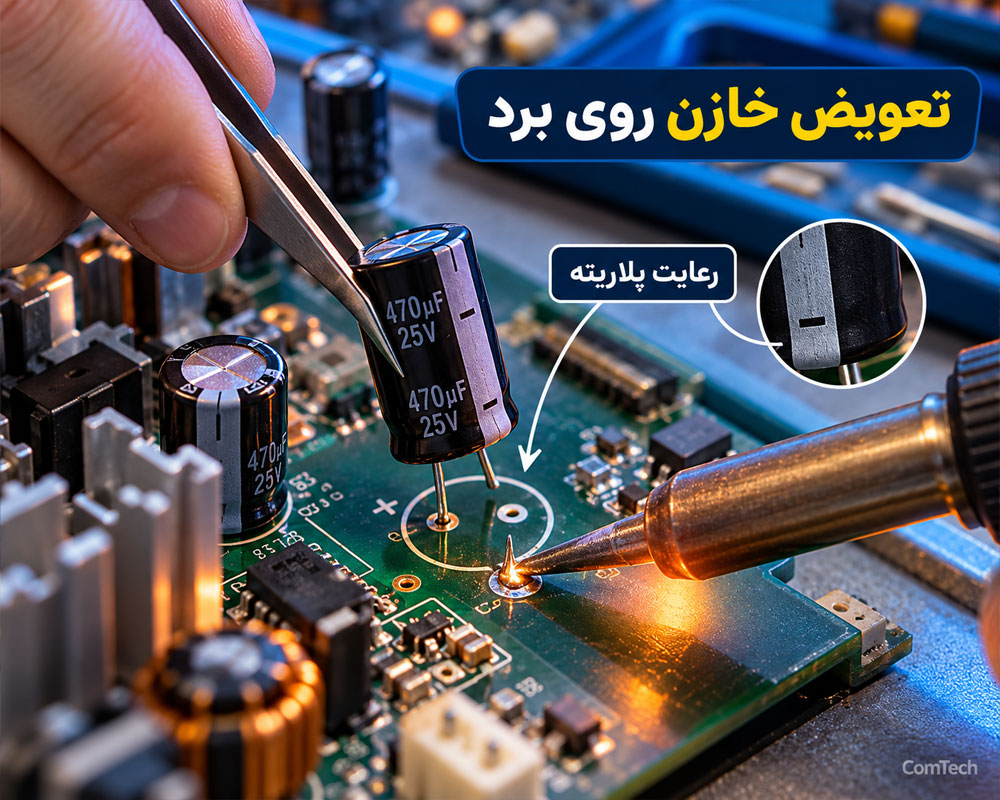

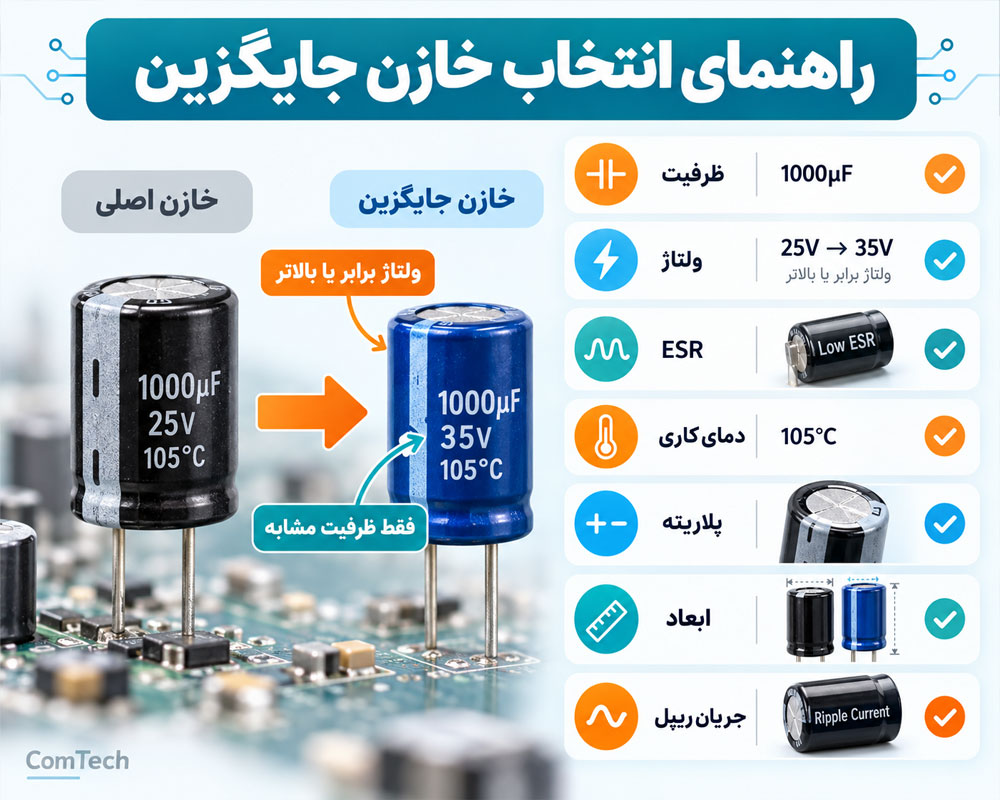

برای یادگیری تست و اندازه‌گیری خازن‌ها و درآوردن و جای‌گذاری آن‌ها روی برد مدار، ابتدا باید با ابزارهای مناسب مانند مولتی‌متر دیجیتال و ESR Meter آشنا شوید. این ابزارها برای اندازه‌گیری دقیق ظرفیت و مقاومت سری معادل (ESR) خازن‌ها به کار می‌روند. پس از بررسی وضعیت خازن، برای درآوردن خازن از برد، باید از هویه استفاده کنید تا لحیم‌های اتصال خازن به مدار را ذوب کرده و خازن را از مدار خارج کنید. برای جای‌گذاری خازن جدید، ابتدا باید ظرفیت و ولتاژ مناسب آن را مطابق با نیاز مدار انتخاب کرده و سپس آن را با دقت در جای خود قرار دهید. توجه به جهت قطبی بودن خازن‌های الکترولیتی و استفاده از لحیم با کیفیت بالا در این مرحله از اهمیت ویژه‌ای برخوردار است. بعد از نصب خازن جدید، از مولتی‌متر برای بررسی عملکرد صحیح و اطمینان از صحت نصب استفاده کنید. این فرایند نیاز به دقت بالا و تمرین دارد تا از هرگونه آسیب به سایر اجزای مدار جلوگیری شود.

آموزش خازن و مشخصات آن

1. مفاهیم پایه‌ای خازن

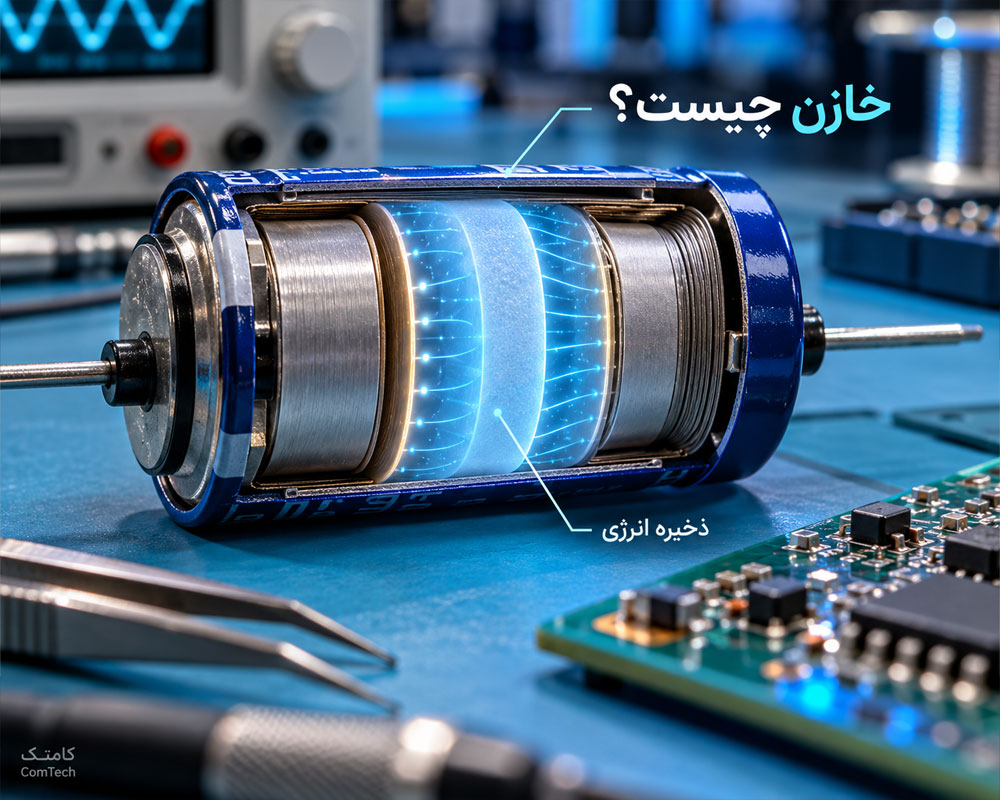

خازن یک قطعه الکترونیکی است که از دو صفحه فلزی تشکیل می‌شود که توسط یک دی‌الکتریک از هم جدا می‌شوند. وظیفه اصلی خازن ذخیره‌سازی انرژی الکتریکی است. این انرژی در میدان الکتریکی ذخیره می‌شود و برای مدارهایی که به تثبیت ولتاژ، فیلتر کردن سیگنال‌ها و ذخیره انرژی نیاز دارند، حیاتی است.

فرمول ظرفیت خازن:

که در آن:

• C: ظرفیت خازن به واحد فاراد (F)

• ε: ثابت دی‌الکتریک ماده

• A: مساحت صفحات خازن

• d: فاصله بین صفحات

ظرفیت خازن به‌طور معمول در مقادیر پیکوفاراد (pF)، نانوفاراد (nF) و میکروفاراد (µF) اندازه‌گیری می‌شود.

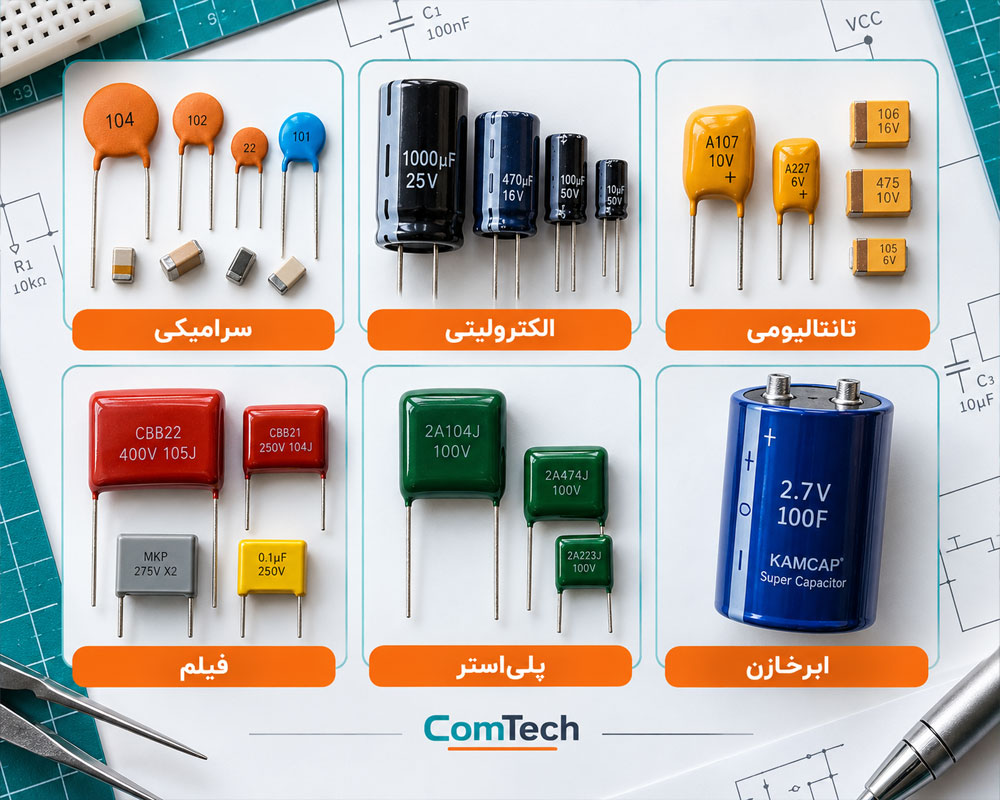

2. انواع خازن‌ها

در بازار الکترونیک، خازن‌ها در انواع مختلف تولید می‌شوند که هرکدام برای کاربردهای خاص مناسب هستند. در دوره آموزش الکترونیک یاد میگیرید که انتخاب نوع خازن بسته به کاربرد و نیاز مدار انجام می‌شود. انواع اصلی خازن‌ها عبارتند از:

خازن‌های سرامیکی: این خازن‌ها از سرامیک به عنوان دی‌الکتریک استفاده می‌کنند و در مدارهای با فرکانس‌های بالا و در سیستم‌های ارتباطی RF (فرکانس رادیویی) کاربرد دارند. از ویژگی‌های مهم این خازن‌ها می‌توان به اندازه کوچک و قیمت ارزان آن‌ها اشاره کرد.

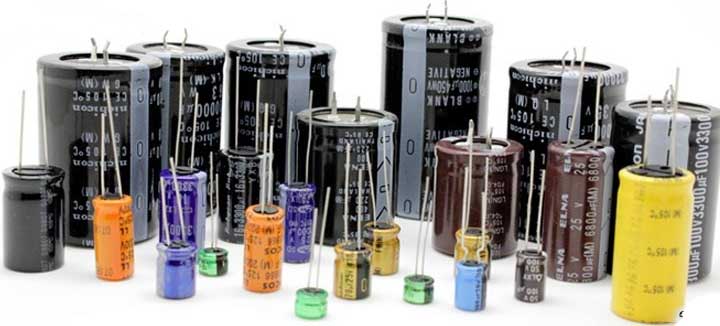

خازن‌های الکترولیتی: این خازن‌ها دارای دی‌الکتریک مایع هستند و ظرفیت‌های بالایی دارند. به دلیل ویژگی‌های خاصی که دارند، برای فیلترینگ در منابع تغذیه و مدارهایی که به ظرفیت بالایی نیاز دارند، استفاده می‌شوند.

خازن‌های فیلم: این خازن‌ها از فیلم پلاستیکی برای دی‌الکتریک استفاده می‌کنند و در مدارهای دقیق و حساس به کار می‌روند. آن‌ها برای کاربردهایی با فرکانس پایین و در مدارهای صوتی و تصویری مناسب هستند.

خازن‌های تانتالیومی: این نوع خازن‌ها به دلیل ظرفیت بالا و پایداری بیشتر در مدارهای دقیق، پزشکی و الکترونیک‌های پیشرفته استفاده می‌شوند. خرابی آن‌ها معمولاً به‌دلیل خطای قطبی در اتصال به مدار اتفاق می‌افتد.

خازن‌های پلی‌استر: این خازن‌ها به‌طور گسترده در مدارهای فیلتر کردن و تایمینگ استفاده می‌شوند. آن‌ها به‌دلیل هزینه پایین و مقاومت در برابر تغییرات ولتاژ و دما، در بسیاری از کاربردهای عمومی استفاده دارند.

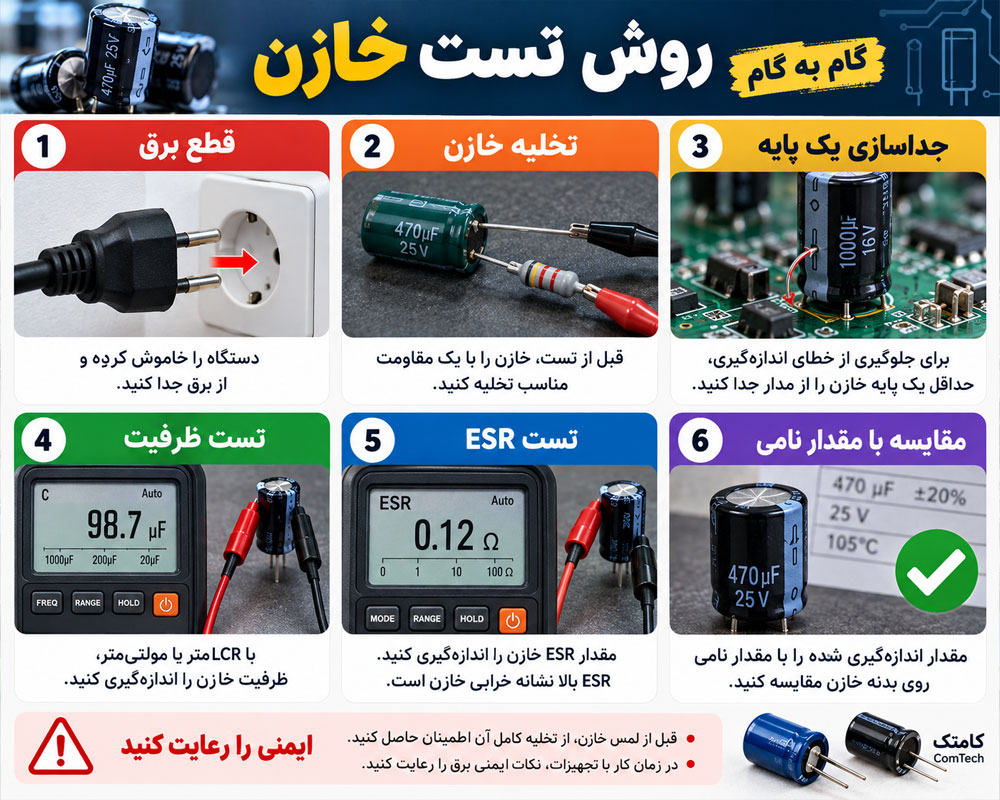

3. روش‌های تست خازن و ابزارهای مورد نیاز

برای اطمینان از عملکرد صحیح خازن‌ها در مدار، باید تست‌های مختلفی برای ارزیابی وضعیت آن‌ها انجام شود. در اینجا به روش‌ها و ابزارهای رایج تست خازن‌ها اشاره می‌کنیم:

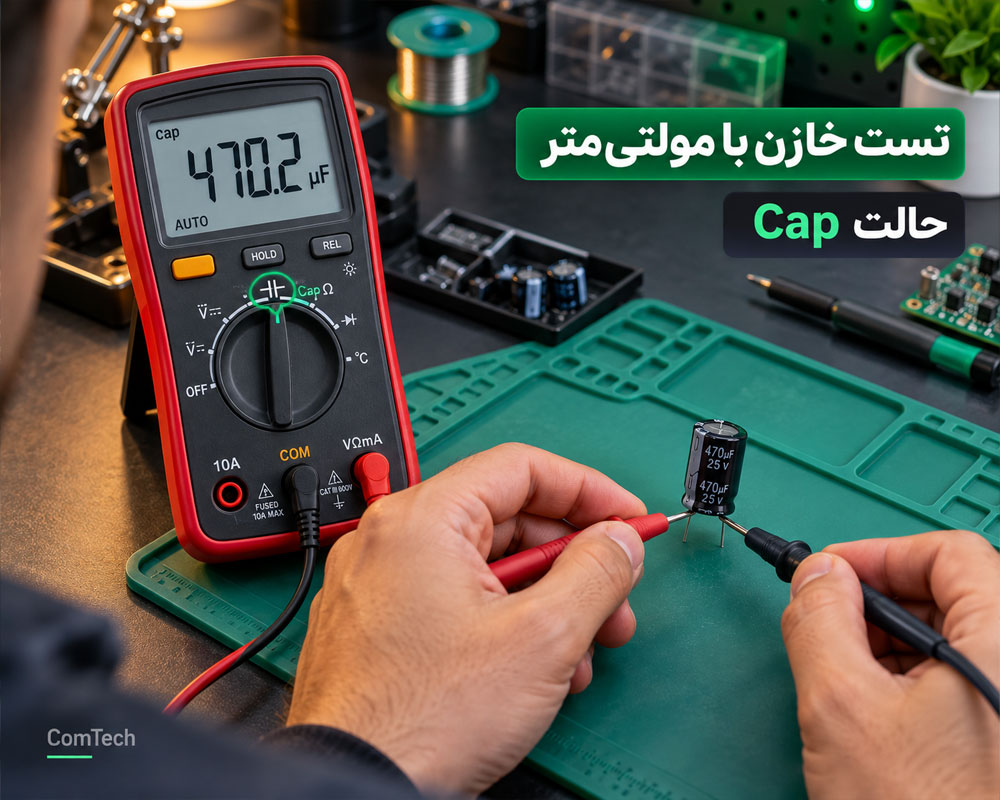

تست ظرفیت با مولتی‌متر دیجیتال:
مولتی‌مترهای دیجیتال یکی از سریع‌ترین و ساده‌ترین ابزارها برای اندازه‌گیری ظرفیت خازن‌ها هستند. این دستگاه‌ها با قرار دادن دستگاه در حالت "Capacitance" و وصل کردن پایانه‌های دستگاه به پایانه‌های خازن، ظرفیت خازن را به نمایش می‌گذارند. این روش برای اندازه‌گیری خازن‌های با ظرفیت کم مناسب است.

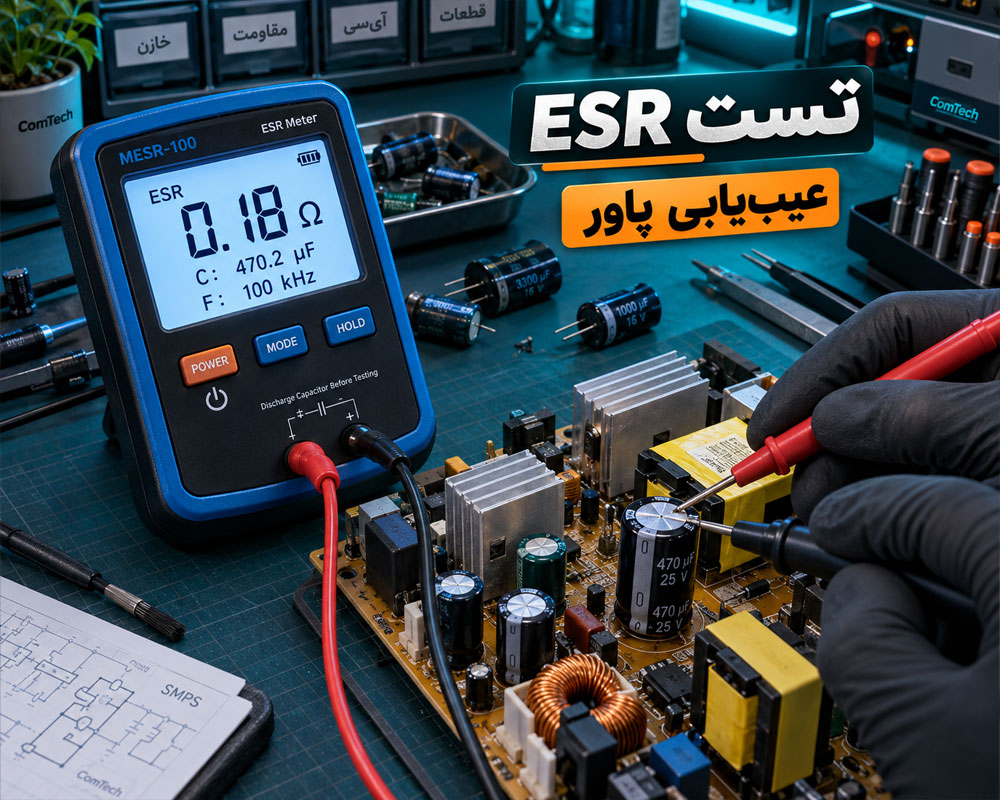

تست ESR (مقاومت سری معادل):

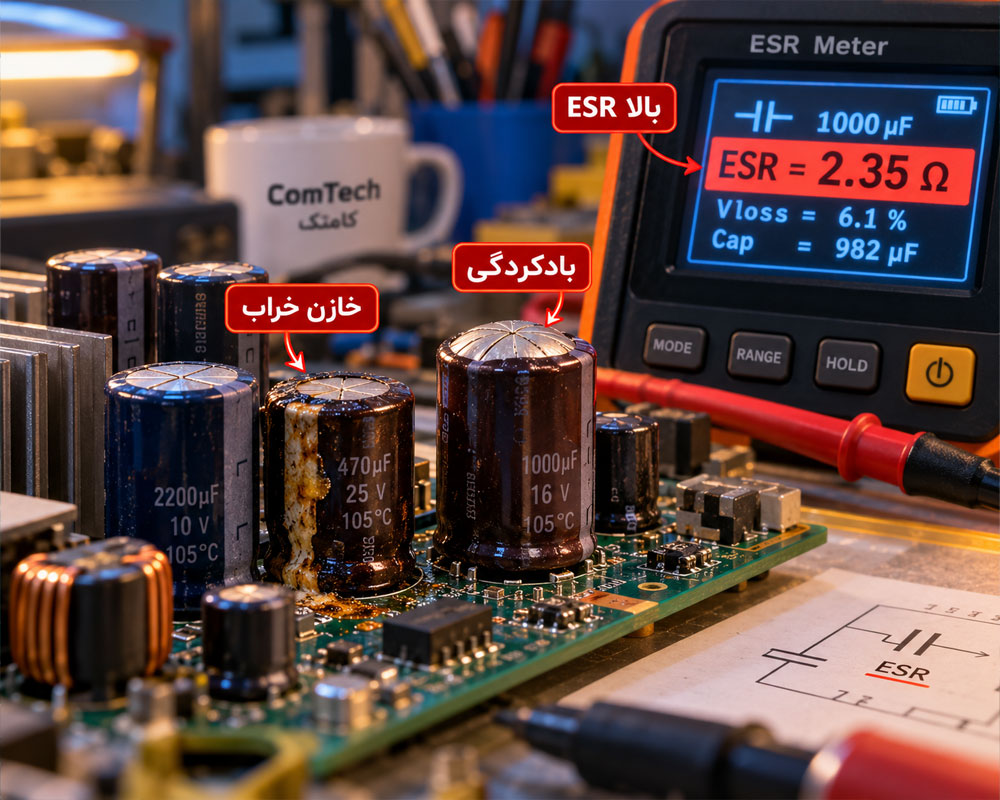

یکی از مهم‌ترین تست‌ها برای بررسی عملکرد خازن‌ها، اندازه‌گیری مقاومت سری معادل یا ESR است. برای انجام این تست، از ESR Meter استفاده می‌شود. در صورتی که مقدار ESR بالا باشد، نشان‌دهنده کاهش کیفیت خازن است. این تست به‌ویژه برای خازن‌های الکترولیتی کاربرد دارد.

تست نشتی با مولتی‌متر:
تست نشتی برای شبیه‌سازی جریان عبوری از خازن است. خازن سالم باید مقاومت بسیار بالایی داشته باشد و نشتی جریان به‌طور غیرمعمولی نداشته باشد. با استفاده از مولتی‌متر در حالت اندازه‌گیری مقاومت، می‌توان این نشتی را شبیه‌سازی کرد.

تست با ولتاژ و جریان:
در این تست، ولتاژ DC به خازن اعمال می‌شود و میزان جریان عبوری از آن اندازه‌گیری می‌شود. خازن‌های سالم باید توانایی شارژ شدن سریع داشته باشند و جریان کمی از خود عبور دهند.

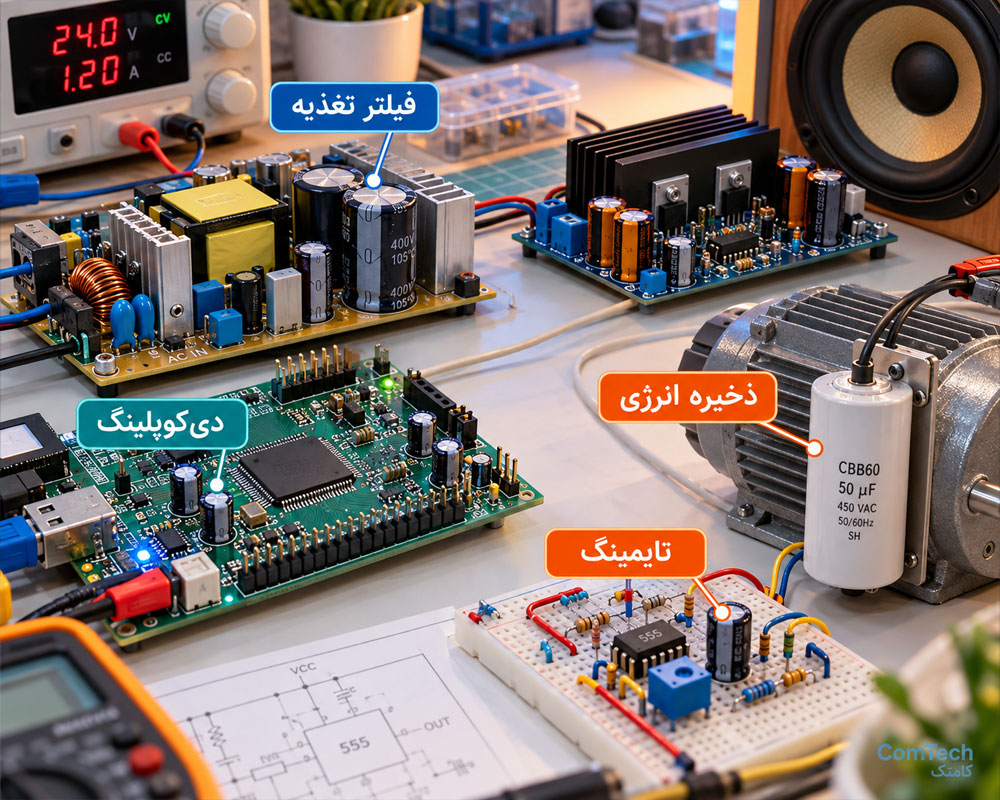

4. کاربردهای خازن در مدارهای الکترونیکی

خازن‌ها به‌عنوان قطعات حیاتی در بسیاری از سیستم‌های الکترونیکی و الکتریکی شناخته می‌شوند که با ویژگی‌های منحصر به فرد خود در ذخیره‌سازی، آزادسازی انرژی و فیلتر کردن سیگنال‌ها، نقش کلیدی در عملکرد مدارها ایفا می‌کنند. این مقاله به بررسی کاربردهای تخصصی و به‌روز خازن‌ها در صنعت الکترونیک می‌پردازد، و نشان می‌دهد که چگونه از خازن‌ها برای بهبود عملکرد سیستم‌ها و مدارهای الکترونیکی استفاده می‌شود.

ذخیره‌سازی انرژی در مدارهای الکترونیکی

یکی از کاربردهای اصلی خازن‌ها، ذخیره‌سازی انرژی در مدارهای الکترونیکی است. این ویژگی به‌ویژه در دستگاه‌هایی که نیاز به ذخیره‌سازی انرژی برای مدت زمان کوتاه دارند، مانند دوربین‌های دیجیتال برای فلاش، یو‌پی‌اس‌ها (UPS) و سیستم‌های تغذیه سوئیچینگ (SMPS) استفاده می‌شود. خازن‌ها می‌توانند در عرض چند میکروثانیه انرژی را ذخیره کرده و سپس آن را به‌طور ناگهانی آزاد کنند، که این ویژگی در تامین انرژی دستگاه‌هایی با نیاز به شارژ سریع بسیار مؤثر است.

فیلتر کردن نویز و سیگنال‌های ناخواسته

در سیستم‌های الکترونیکی حساس مانند مدارهای صوتی، مدارهای مخابراتی و سیستم‌های پردازش سیگنال دیجیتال (DSP)، حذف نویز و سیگنال‌های اضافی از اهمیت بالایی برخوردار است. خازن‌ها به‌عنوان فیلترهای نویز عمل می‌کنند و قادرند فرکانس‌های ناخواسته را از مدار حذف کنند. این ویژگی برای حفظ کیفیت سیگنال‌ها و جلوگیری از تداخل در پردازش داده‌ها ضروری است. در این کاربرد، خازن‌ها می‌توانند فرکانس‌های بالا را از مدار عبور داده و فرکانس‌های پایین را مسدود کنند، که در مدارهای فیلتر پایین‌گذر و فیلتر بالاگذر بسیار مفید است.

تثبیت ولتاژ و مدیریت نوسانات

در مدارهای تغذیه و رگولاتورهای ولتاژ، خازن‌ها به‌طور مؤثر برای تثبیت ولتاژ و جلوگیری از نوسانات ولتاژ ناگهانی به‌کار می‌روند. این قطعات توانمند از نوسانات ولتاژ و افت و خیزهای غیرمنتظره ولتاژ جلوگیری کرده و ولتاژ خروجی پایداری را برای دستگاه‌های حساس فراهم می‌آورند. این کاربرد در منابع تغذیه سوئیچینگ (SMPS) و سیستم‌های رگولاتور ولتاژ DC-DC که نیاز به ولتاژ ثابت و دقیق دارند، بسیار حیاتی است.

کوپلینگ و دی‌کوپلینگ سیگنال‌ها

در مدارهای الکترونیکی، خازن‌ها به‌عنوان عناصر کوپلینگ و دی‌کوپلینگ سیگنال عمل می‌کنند. در این کاربرد، خازن‌ها سیگنال‌های AC را از یک بخش مدار به بخش دیگر منتقل می‌کنند، در حالی که از عبور سیگنال‌های DC جلوگیری می‌کنند. این ویژگی برای جدا کردن منابع DC و AC در مدارها و جلوگیری از ایجاد نویز در سیگنال‌های AC بسیار مفید است. این کاربرد در مدارهای تقویت‌کننده، سیستم‌های مخابراتی و مدارهای سیگنال دیجیتال کاربرد گسترده‌ای دارد.

مدارهای تایمینگ و نوسان‌ساز

خازن‌ها نقش مهمی در مدارهای تایمینگ و نوسان‌سازها ایفا می‌کنند. این قطعات الکترونیکی برای تولید تأخیر زمانی و تنظیم فرکانس نوسان در مدارهای الکترونیکی به‌کار می‌روند. به‌ویژه در مدارهای تایمر 555 و مدارهای نوسان‌ساز کریستالی، خازن‌ها به تنظیم زمان تأخیر یا مدت زمان نوسان کمک می‌کنند. با تغییر ظرفیت خازن، می‌توان مدت زمان تأخیر یا فرکانس نوسان‌ساز را تنظیم کرد. در آموزش الکترونیک، این ویژگی در طراحی مدارهای تایمینگ دقیق و نوسان‌سازهای با دقت بالا تخصصی تر توضیح داه میشود.

حفاظت در برابر نوسانات ولتاژ و افزایش طول عمر مدار

خازن‌ها در مدارهای حفاظت نیز به‌عنوان یک ابزار کلیدی برای جذب ولتاژهای اضافی و نوسانات ولتاژ استفاده می‌شوند. در مدارهایی که در معرض ولتاژهای نوسانی یا غیرمنتظره قرار دارند، خازن‌ها می‌توانند این نوسانات را جذب کرده و از آسیب دیدن مدارهای حساس جلوگیری کنند. این عملکرد در سیستم‌های حفاظت از صاعقه و مدارهای کاهش نویز و فیلتر برای جلوگیری از آسیب به قطعات الکترونیکی حیاتی است.

خازن‌ها با توانایی‌های خاص خود در ذخیره‌سازی و آزادسازی انرژی، فیلترینگ سیگنال‌ها، تثبیت ولتاژ، کوپلینگ سیگنال‌ها و حفاظت در برابر نوسانات ولتاژ، جزو قطعات اساسی در طراحی مدارهای الکترونیکی و سیستم‌های الکتریکی مدرن به شمار می‌روند. این کاربردهای گسترده و ضروری در مدارهای تغذیه، سیستم‌های مخابراتی، مدارهای تایمینگ، مدارهای صوتی و تصویری و بسیاری دیگر از سیستم‌های پیشرفته الکترونیکی، موجب شده است که خازن‌ها به یکی از اجزای کلیدی در هر طراحی الکترونیکی تبدیل شوند.

خازن چیست و ظرفیت در خازن‌ها به چه مواردی مرتبط است؟

خازن یک قطعه الکترونیکی است که از دو صفحه هدایت‌کننده (الکترود) جدا شده توسط یک دی‌الکتریک (ماده عایق) تشکیل می‌شود. وظیفه اصلی خازن ذخیره‌سازی انرژی الکتریکی به‌صورت میدان الکتریکی است. ظرفیت خازن با سه عامل اصلی مرتبط است: مساحت صفحات خازن، فاصله بین صفحات و نوع ماده دی‌الکتریک که ثابت دی‌الکتریک نامیده می‌شود. هرچه مساحت صفحات خازن بیشتر باشد و فاصله بین صفحات کمتر، ظرفیت خازن افزایش می‌یابد. همچنین در دوره آموزش الکترونیک عملا با تست و اندازه گیری این قطعه با مولتی متر آشنا میشوید.

به طور معمول ماده عایق بین الکترود‌های خازن را از چه موادی می‌سازند؟

مواد عایق (دی‌الکتریک) خازن‌ها به گونه‌ای انتخاب می‌شوند که خاصیت الکتریکی خوبی داشته باشند و باعث افزایش ظرفیت خازن شوند. معمولاً از مواد زیر به عنوان دی‌الکتریک در خازن‌ها استفاده می‌شود:

• سرامیک: برای خازن‌های کوچک با دقت بالا و مدارهای فرکانس بالا.

• پلاستیک (پلی‌استر، پلی‌پروپیلن): برای خازن‌های فیلم و مدارهای با پایداری خوب در برابر دما.

• الکترولیت مایع: در خازن‌های الکترولیتی برای ظرفیت‌های بالا.

• تانتالیوم: در خازن‌های کوچک و با پایداری بالا.

• میکا: در خازن‌های با دقت بالا و شرایط خاص.

از خازن در چه زمینه‌هایی استفاده می‌شود؟

خازن‌ها در بسیاری از زمینه‌ها و اپلیکیشن‌های الکترونیکی استفاده می‌شوند. برخی از کاربردهای اصلی آن‌ها شامل:

• مدارهای تغذیه: برای فیلتر کردن نویز و تثبیت ولتاژ.

• سیستم‌های مخابراتی: برای حذف سیگنال‌های ناخواسته و جلوگیری از تداخل فرکانس.

• مدارهای تایمینگ: در تایمرها و نوسان‌سازها برای تنظیم فرکانس و تأخیر زمانی.

• مدارهای صوتی و تصویری: برای بهبود کیفیت سیگنال‌ها و کاهش نویز.

• سیستم‌های ذخیره‌سازی انرژی: در یوپی‌اس‌ها (UPS) و فلاش دوربین‌ها.

• مدارهای حفاظتی: برای جذب ولتاژهای اضافی و جلوگیری از آسیب به مدارهای حساس.

پرسش و پاسخ های متداول در یادگیری خازن

خود تخلیه شدن به عنوان معایب در خازن چیست؟

خود تخلیه به فرآیندی اطلاق می‌شود که در آن خازن به‌طور خودکار انرژی ذخیره‌شده خود را از دست می‌دهد. این پدیده در خازن‌هایی مانند الکترولیتی و تانتالیومی که دارای دی‌الکتریک مایع یا مواد خاص هستند، رایج‌تر است. خود تخلیه می‌تواند باعث کاهش کارایی خازن در مدار و همچنین کوتاه‌تر شدن عمر مفید آن شود. برای کاربردهایی که نیاز به نگهداری انرژی برای مدت زمان طولانی دارند، این معضل می‌تواند مشکل‌ساز باشد.

چگونه ظرفیت خازن را اندازه‌گیری می‌کنیم؟

برای اندازه‌گیری ظرفیت خازن، معمولاً از مولتی‌متر دیجیتال که دارای قابلیت اندازه‌گیری ظرفیت است استفاده می‌شود. این مولتی‌مترها با قرار دادن دستگاه در حالت "Capacitance" و اتصال دو پروب به پایانه‌های خازن، مقدار ظرفیت را نمایش می‌دهند. همچنین برای ارزیابی دقیق‌تر کیفیت خازن، از ESR Meter برای اندازه‌گیری مقاومت سری معادل استفاده می‌شود که اطلاعات دقیقی از وضعیت داخلی خازن به‌دست می‌دهد.

چگونه خازن‌ها می‌توانند در مدارهای تایمینگ استفاده شوند؟

در مدارهای تایمینگ و نوسان‌سازها، خازن‌ها به‌عنوان عنصر اصلی برای تعیین زمان تأخیر و تنظیم فرکانس نوسان‌ساز به‌کار می‌روند. در این مدارها، ترکیب ظرفیت خازن و مقاومت‌های موجود به‌طور مستقیم بر مدت زمان تأخیر یا فرکانس نوسان اثر می‌گذارد. برای مثال، در مدارهای تایمر 555، زمان تأخیر و نوسان به ظرفیت خازن و مقادیر مقاومت وابسته است.

تفاوت خازن‌های الکترولیتی و سرامیکی در چیست؟

خازن‌های الکترولیتی برای کاربردهایی با ظرفیت بالا و ولتاژ پایین طراحی می‌شوند. این خازن‌ها معمولاً در مدارهایی که نیاز به ذخیره‌سازی انرژی بیشتر دارند، استفاده می‌شوند. برخلاف خازن‌های سرامیکی، خازن‌های الکترولیتی نیاز به اتصال قطب دارند. از طرف دیگر، خازن‌های سرامیکی دارای ظرفیت‌های کوچک‌تر و برای مدارهای فرکانس بالا و سیستم‌های دقیق‌تر مانند مدارهای مخابراتی و تقویت‌کننده‌ها مناسب هستند.

خازن‌ها چگونه می‌توانند در حفاظت از مدارها استفاده شوند؟

خازن‌ها به‌عنوان ابزارهای حفاظتی در مدارهای الکترونیکی به کار می‌روند. در این کاربرد، خازن‌ها می‌توانند نوسانات ولتاژ یا پیک‌های ولتاژی اضافی را جذب کرده و از آسیب به مدارهای حساس جلوگیری کنند. این ویژگی در مدارهای حفاظت از صاعقه و کاهش نویز، به‌ویژه در دستگاه‌هایی با حساسیت بالا مانند سیستم‌های پزشکی و تجهیزات مخابراتی کاربرد دارد.

چه عواملی بر عملکرد خازن‌ها تأثیر می‌گذارد؟

در کلاس آموزش الکترونیک یاد میگیرید که عوامل مختلفی می‌توانند بر عملکرد خازن‌ها تأثیر بگذارند:

• دمای محیط: تغییرات دما می‌تواند باعث کاهش ظرفیت خازن یا افزایش مقاومت داخلی آن شود.

• ولتاژ و جریان اضافی: اعمال ولتاژ یا جریان‌های غیرمجاز می‌تواند باعث خرابی خازن یا کاهش عمر آن شود.

• نوع دی‌الکتریک: خواص دی‌الکتریک مستقیماً بر پایداری و عملکرد خازن تأثیر می‌گذارد. برای مثال، دی‌الکتریک‌های سرامیکی نسبت به مواد دیگر از دقت و پایداری بالاتری برخوردارند.

آیا خازن‌ها نیاز به نگهداری خاصی دارند؟

خازن‌ها معمولاً نیازی به نگهداری خاص ندارند، اما شرایط محیطی مناسب و جلوگیری از افزایش دما یا ولتاژ بالا می‌تواند طول عمر آن‌ها را افزایش دهد. علاوه بر این، تست‌های منظم خازن‌ها از طریق اندازه‌گیری ESR و ظرفیت می‌تواند از خرابی آن‌ها جلوگیری کند. این اقدامات ساده می‌تواند به حفظ عملکرد صحیح و جلوگیری از تخلیه سریع انرژی در مدارها کمک کند.
