آموزش تجهیزات اندازه گیری برق صنعتی

الکترونیک

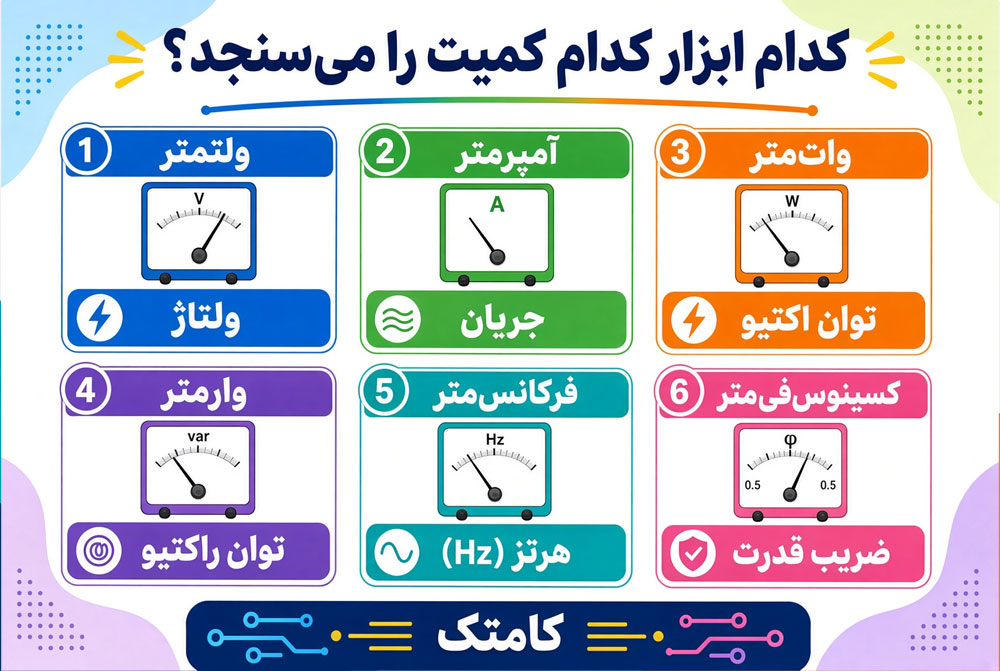

تجهیزات اندازه گیری در برق برای اندازه گیری پارامترهای مختلف از جمله ولتاژ، جریان، توان اکتیو، توان راکتیو و ... به کار می رود. از جمله تجهیزات اندازه گیری می توان به آمپرمتر، ولتمتر، ترانسدیوسر، واتمتر و وارمتر اشاره کرد.

آموزش تجهیزات اندازه گیری برق صنعتی
دسته‌بندی: الکترونیک

آموزش تجهیزات اندازه گیری برق صنعتی

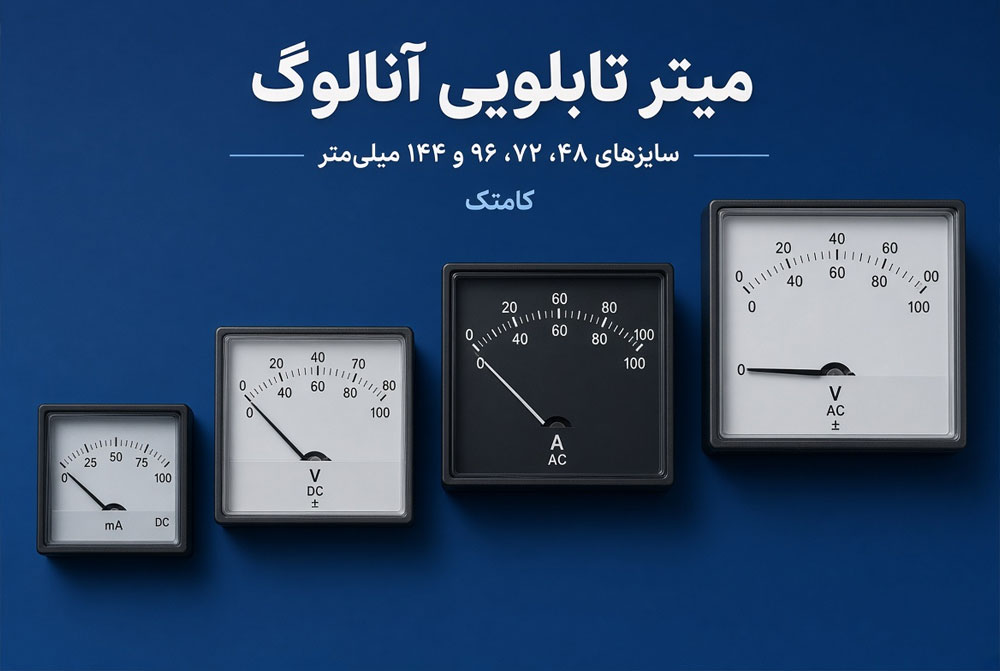

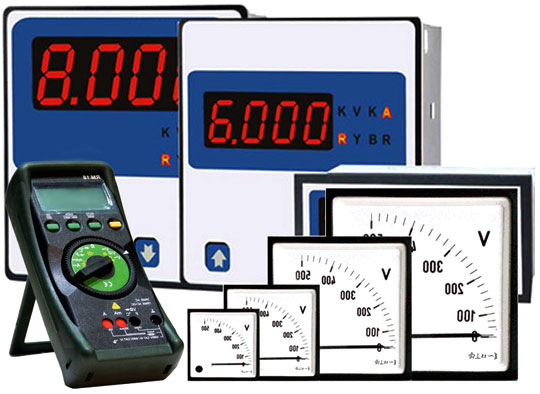

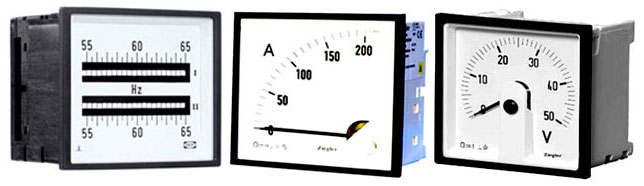

میتر تابلویی آنالوگ

meter تابلویی

توضیحات میتر تابلویی آنالوگ
میترهای تابلویی آنالوگ شامل ولتمتر، آمپرمتر، میکرو آمپرمتر، میلی آمپرمتر، فرکانس متر، واتمتر، وارمتر و کسینوس فی متر با انحراف عقربه 90 درجه و 240 درجه می باشند. همچنین میترهای سفارشی همچون نشان دهنده دما نیز قابل ارائه هستند.
میترهای آنالوگ زیگلر که بوسیله یک قاب شیشه ای مقاوم از جنس پلی کربنات حفاظت میشوند و در مدل های 90 و 240 درجه، در سایزهای متنوع (48x48,72x72,96x96,144x144)، جهت اندازه گیری کمیت های ولتاژ و جریان و فرکانس و... ارائه میشود. نصب و راه اندازی آسان و ازطریق گیره استاندارد نوع S انجام می گیرد و امکان نصب به صورت عمودی و افقی در یک برش امکان پذیر است.


آمپرمتر و ولت متر

واتمتر‌ها و وارمتر‌ها هم از دیگر وسایل اندازه گیری هستند که به ترتیب توان اکتیو و رِاکتیو را اندازه گیری می‌کنند.

این نوع لوازم اندازه گیری ورودیهای جریان و ولتاژ را با هم دارند چرا که برای اندازه گیری توان، هم ولتاژ و هم جریان نیاز می‌باشد. مدارات الکترونیکی خاصی با ضرب برداری جریان و ولتاژ در خروجی خود یک جریان می‌سازد که این جریان در گالوانمتر منجر به تحریک عقربه نشان دهنده می‌شود.

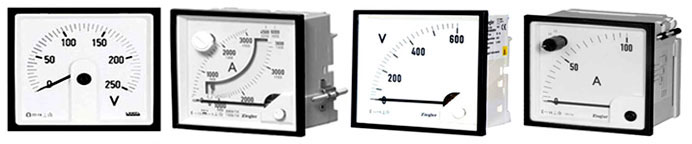

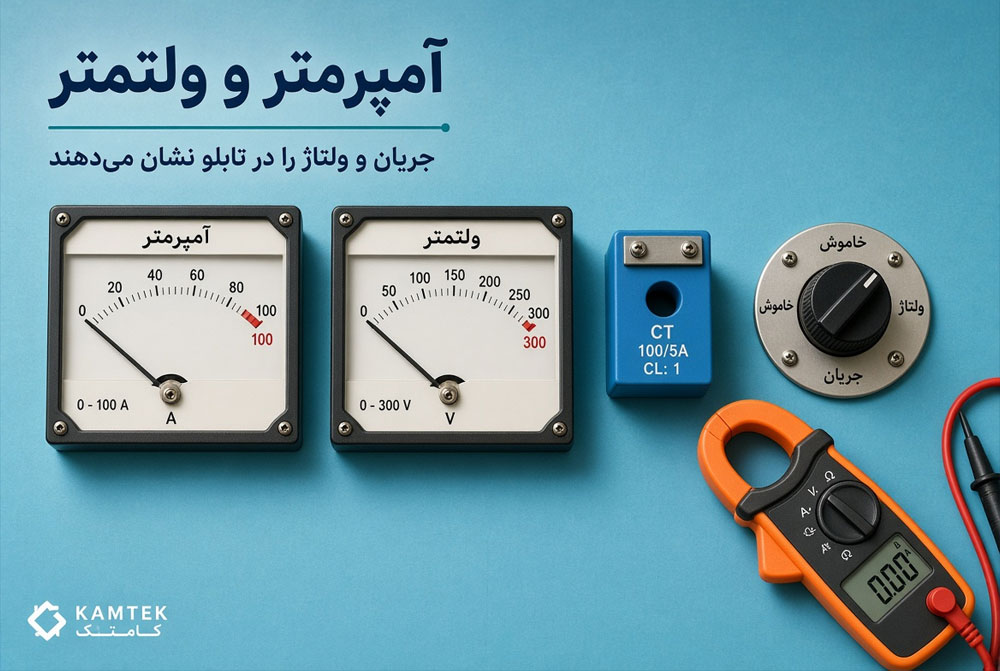

آمپرمتر و ولت متر

توضیحات آمپرمتر و ولت متر
آمپرمتر و ولت متر آنالوگ، مخصوص اندازه گیری کمیتهای الکتریکی در حوزه جریان مستقیم (DC) و جریان متناوب (AC) می باشند. آمپرمتر و ولت متر در مدل تابلویی و در سایز های متنوع جهت اندازه گیری کمیت های ولتاژ و جریان تولید گردیده اند.
این میترها دارای حداکثر انحراف عقربه 90 و 240 درجه هستند که به ترتیب  به ازای 90 یا 240 درجه، میتر اندازه گیری حداکثر مقدار کمیت اندازه گیری شده را نمایش می دهد. آمپرمتر و ولت متر آنالوگ در سایزهای استاندارد 48x48 و 72x72 و 96x96 و 144x144 میلیمتر ارائه می شوند.
ویژگی های آمپرمتر و ولت متر

  • دارای صفحه مقیاس قابل تعویض
  • با قابلیت مقیاس تقریبا خطی
  • دارای محافظ شیشه ای و قالب پلی کربنات
  • با قابلیت تعویض آسان شیشه و قاب دور میتر

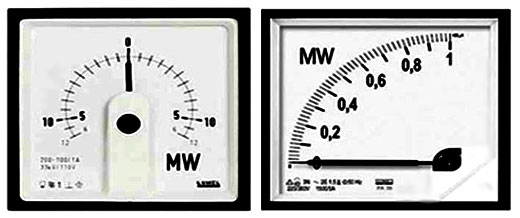

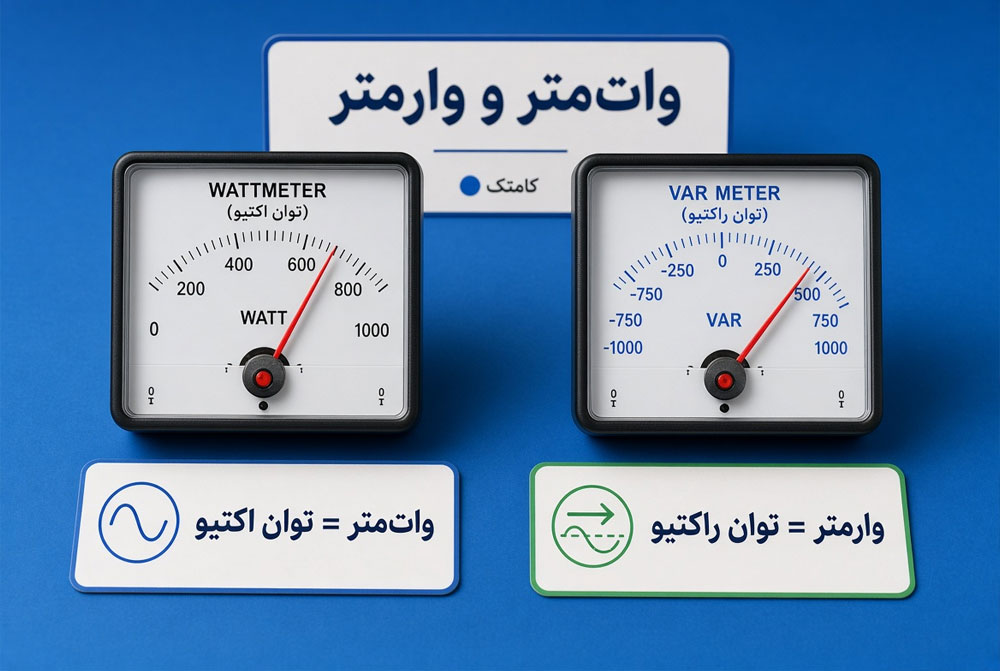

وات متر و وارمتر

وارمتر

توضیحات وات متر و وارمتر
وات متر و وارمتر آنالوگ، در مدل تابلویی و سایز های متنوع جهت اندازه گیری کمیت های توان اکتیو  و توان راکتیو  تولید گردیده اند.
وات متر و وارمتر که بوسیله یک قاب شیشه ای مقاوم از جنس پلی کربنات حفاظت می شوند، در مدل های 90 و 240 درجه و در سایزهای متنوع  ارائه می شود .
ویژگی های وات متر و وارمتر

  • امکان تعویض صفحه مقیاس
  • دارای مقیاس  خطی
  • با قابلیت تعویض آسان شیشه و قاب دور میتر

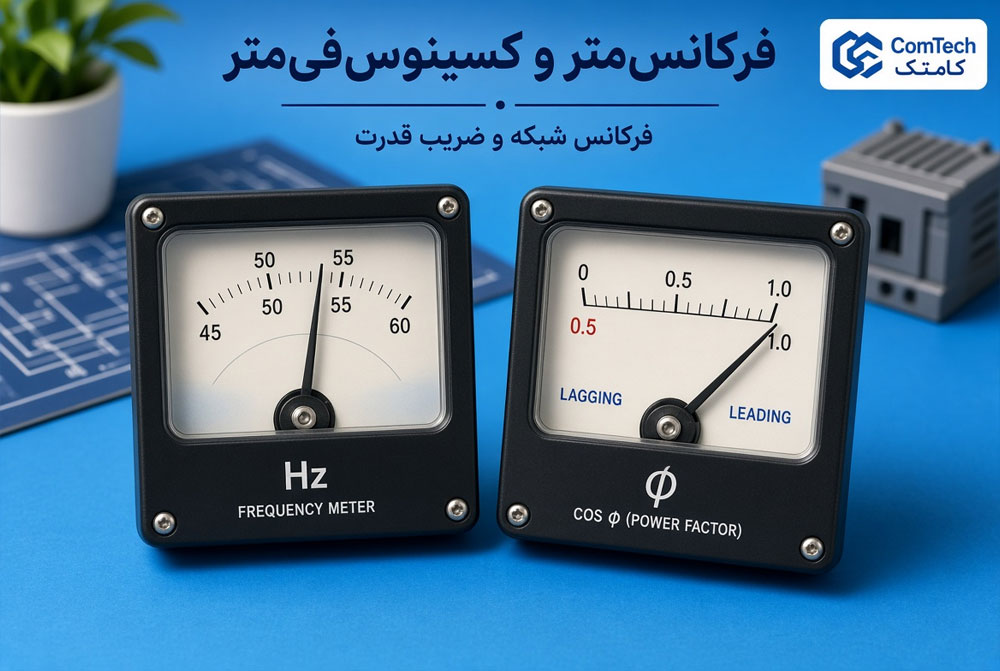

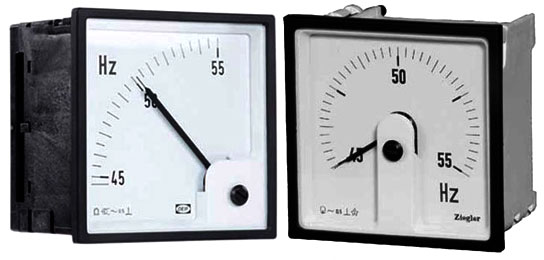

فرکانس متر

فرکانس متر

توضیحات فرکانس متر
فرکانس متر آنالوگ در قالب پلی کربنات ، در دو مدل 90 درجه و 240 درجه ، جهت اندازه گیری فرکانس در مدارات الکتریکی و تابلو برق طراحی گردیده است.
 این ابزار دارای مزیت هایی است که می توان از آن به راحتی در تابلوهای برق استفاده نمود.
ویژگی های فرکانس متر

  • امکان تعویض صفحه مقیاس
  • دارای مقیاس خطی
  • دارای محافظ شیشه ای و قالب پلی کربنات
  • با قابلیت تعویض آسان شیشه و قاب دور میتر

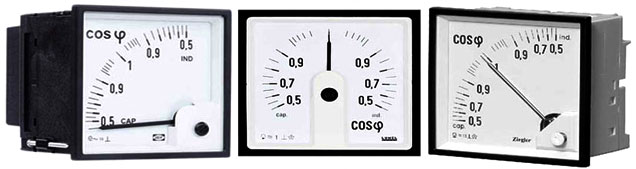

کسینوس فی متر

کسینوس فی متر

توضیحات کسینوس فی متر
کسینوس فی متر آنالوگ برای تعیین زاویه بین ولتاژ و جریان در شبکه های سه فاز و تک فاز , که هر دو به صورت موج سینوسی هستند استفاده می گردد و مناسب برای نمایش تغییرات ضریب قدرت هستند.
این میترها در سایزهای مختلف در قالب های پلی کربناتی تولید گردیده و  قابلیت نصب بر روی انواع تابلو برق با هرگونه متریال را دارد. در شبکه های سه فاز با تقاضای بار غیر متقارن سه عدد از این میتر مورد نیاز می باشد.
ویژگی های کسینوس فی متر

  • امکان تعویض صفحه مقیاس
  • دارای مقیاس غیر خطی
  • دارای محافظ شیشه ای و قالب پلی کربنات
  • با قابلیت تعویض آسان شیشه و قاب دور میتر

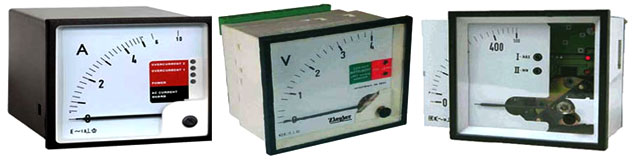

میتر رله دار

meter رله دار

توضیحات میتر رله دار
میتر رله دار با مقیاس خطی، در قالب های پلی کربنات و در سایز 96 میلیمتر تولید گردیده و با دارا بودن رله خروجی، علاوه  بر اندازه گیری رنج  وسیعی از ولتاژ و جریان RMS (موثر)، جهت حفاظت از موتورها، ترانسفورماتورها و ژنراتورهای تکفاز و سه فاز در برابر افزایش جریان بارها و بریکرهای غیر ضروری استفاده می شوند.
مدل آلارم دار این نوع میتر، جهت اندازه گیری رنج وسیعی از ولتاژ و جریان RMS (موثر) بوده و مجهز به دو آلارم کاملا برنامه پذیر از طریق میکروسوئیچ های جانبی  می باشد. مکانیزم اندازه گیری این میتر بر اساس هسته متحرک بوده و کنترل آلارم توسط میکروپروسسوری انجام می پذیرد که از سیگنال اندازه گیری شده نمونه برداری کرده و امکان اندازه گیری مقادیر موثر را ممکن می سازد.

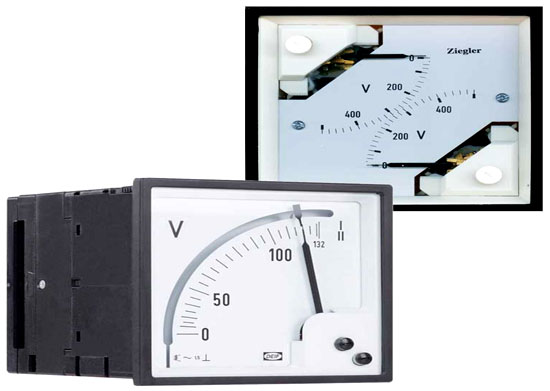

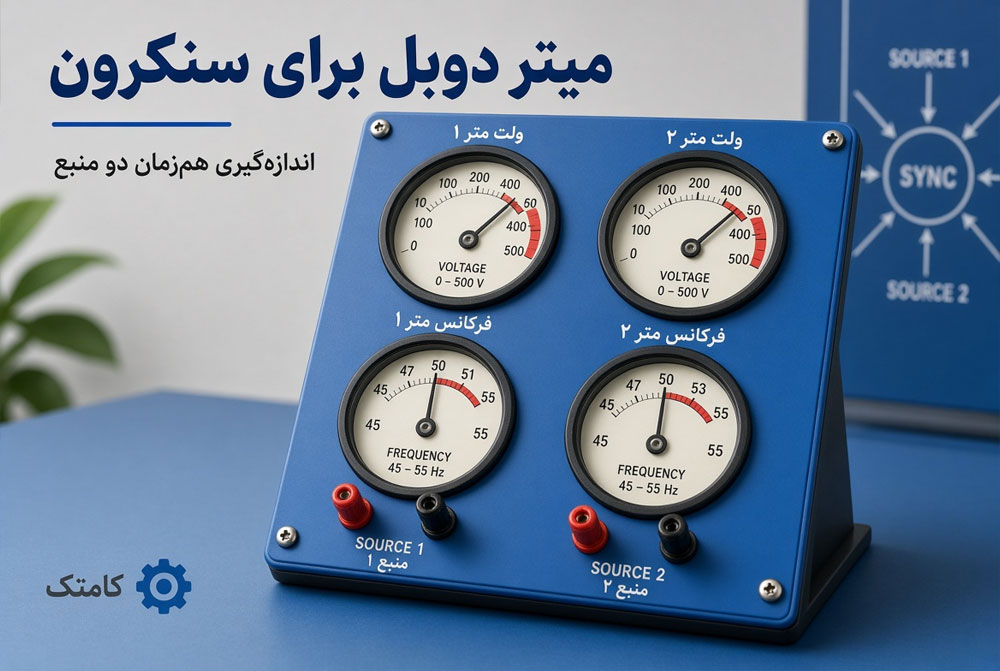

ولت متر دوبل آنالوگ

ولت متر دوبل آنالوگ

توضیحات ولت متر دوبل آنالوگ
ولت متر دوبل آنالوگ  با دو سیستم اندازه گیری مجزا و مستقل از یکدیگر، جهت اندازه گیری  ولتاژ AC دو منبع مختلف به منظور سنکرون کردن این دو منبع استفاده می گردد.

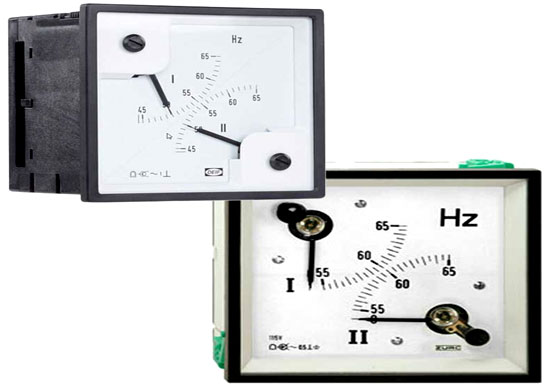

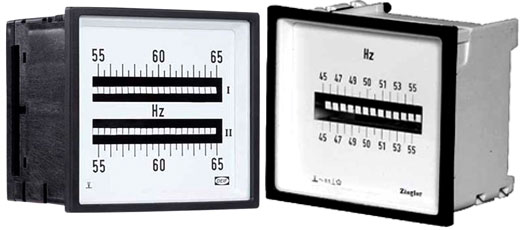

فرکانس متر دوبل آنالوگ

فرکانس متر

توضیحات فرکانس متر دوبل آنالوگ
فرکانس متر دوبل آنالوگ  با دو سیستم اندازه گیری مجزا و مستقل از یکدیگر، جهت اندازه گیری فـرکانـس. قادر به اندازه گیری فرکانس هایی در رنج 45 هرتز تا 450 هرتز است. از فرکانس مترهای دوبل جهت اندازه گیری فرکانس دو منبع مختلف به منظور سنکرون کردن این دو منبع استفاده می گردد.


فرکانس متر ارتعاشی

فرکانس متر ارتعاشی

توضیحات فرکانس متر ارتعاشی
این فرکانس متر های آنالوگ برای اندازه گیری فرکانس ژنراتور و منابع تامین کننده قدرت در محدوده 50 تا 60 هرتز در سایزهای 72 و 96 تولید گردیده اند.

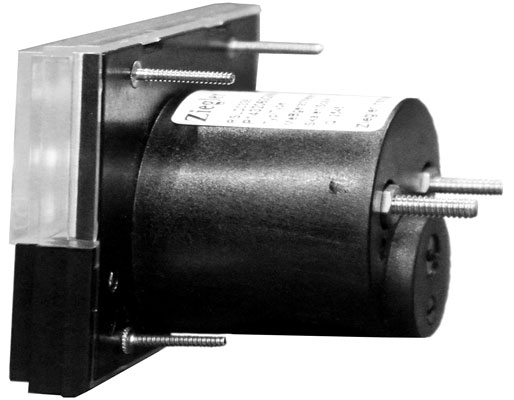

میتر آنالوگ پشت گرد

meter آنالوگ پشت گرد

توضیحات میتر آنالوگ پشت گرد
قسمت پشتی این میتر های آنالوگ بصورت یک استوانه است که جهت نصب روی تابلو با برش دایره ای مناسب است.

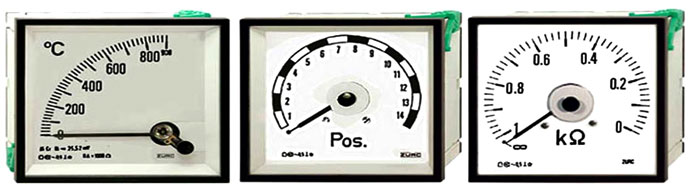

سایر میترهای آنالوگ

meter آنالوگ

توضیحات میترهای آنالوگ
با توجه به نیاز مشتری، این میترها می توانندبرای سنجش پارامترهای مختلف به کار برده شوند. این میترها دارای ورودی DC بوده و در سایزهای مختلف ارائه می شوند.
میترهای آنالوگ در قالب پلی کربنات، در دو مدل 90 درجه و 240 درجه طراحی گردیده است.
ویژگی های میترهای آنالوگ

  • امکان تعویض صفحه مقیاس
  • دارای مقیاس خطی
  • دارای محافظ شیشه ای و قالب پلی کربنات
  • با قابلیت تعویض آسان شیشه و قاب دور میتر

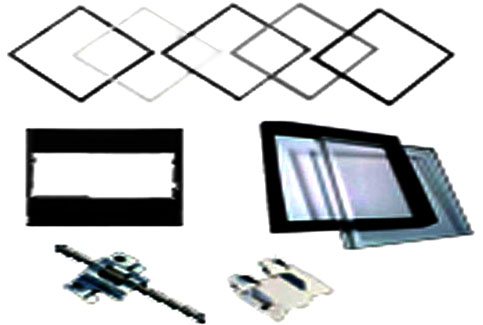

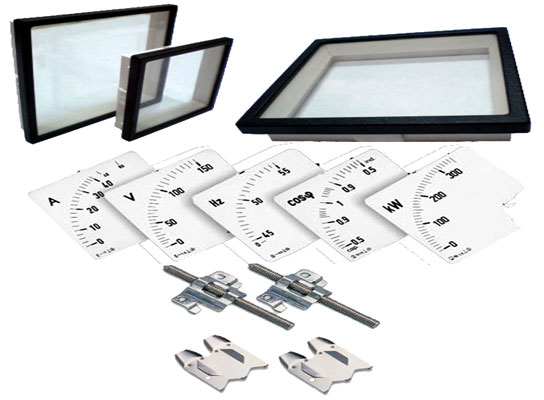

لوازم جانبی میتر آنالوگ

لوازم جانبی meter

توضیحات لوازم جانبی میتر آنالوگ
تنوع در مقیاس های اندازه گیری و محل استفاده میترهای آنالوگ ، وجود لوازم جانبی را ضروری کرده است . استفاده از لوازم جانبی این امکان را فراهم می آورد تا میترهای آنالوگ قادر به تطبیق پذیری بیشتری با شرایط موجود باشند.
لوازم جانبی میترهای آنالوگ عبارتند از:

  1. صفحه مقیاس
  2. قاب دور میتر
  3. کاورترمینال و کاور پشت
  4. صفحه مبدل سایز
  5. گیره های نگهدارنده
  6. عقربه مرجع قرمز رنگ
  7. کیت IP65

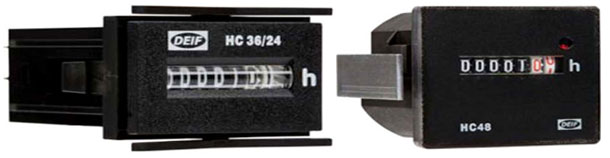

ساعت شمار تابلویی

ساعت شمار تابلویی

توضیحات ساعت شمار تابلویی
ساعت شمار تابلویی جهت شمارش ساعات کار و یا عملکرد یک تجهیز بوده و قابل نصب بر روی تابلوی برق می باشند. میزان ساعات عملکرد تجهیزات به منظور تعمیر و نگهداری  ماشین آلات و تجهیزات الکتریکی مورد توجه می باشد و باید مد نظر قرار گرفته شود.

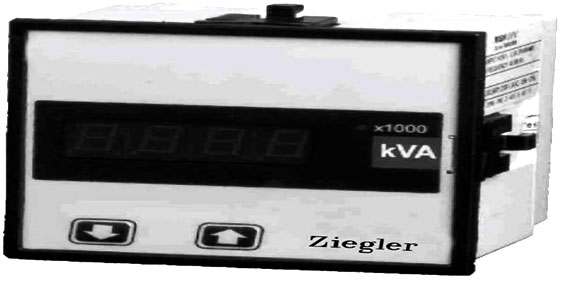

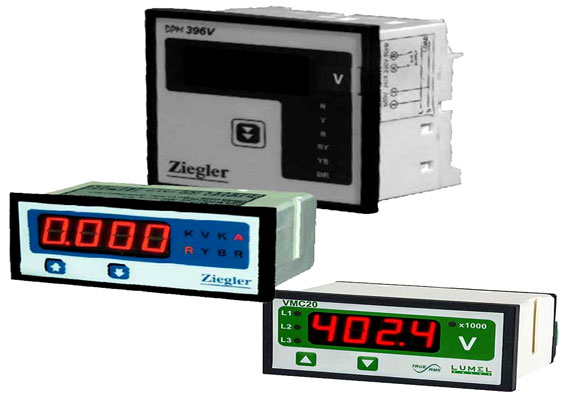

میتر تابلویی دیجیتال

meter تابلویی دیجیتال

توضیحات میتر تابلویی دیجیتال

میترهای اندازه گیری دیجیتال برای قرائت مقادیر DC و AC پارامتر های جریان، ولتاژ، فرکانس، وات، وار،کسینوس فی (ضریب قدرت یا ضریب توان) و دمـا مورد استفاده قرار می گیرند. این میترها، مقادیر را بر روی سون سگمنت نمایش می دهند.


آمپرمتر و ولت متر دیجیتال

آمپرمتر دیجیتال

توضیحات آمپرمتر و ولت متر دیجیتال
آمپرمتر و ولت متر دیجیتال، در انواع ریلی و تابلویی در مدل های متنوع DC و AC عرضه می گردد.
آمپرمتر و ولت مترهای دیجیتال AC، جهت اندازه گیری و نمایش مقادیر AC  پارامترها و آمپرمتر و ولت مترهای دیجیتال DC برای قرائت مقادیر DC مورد استفاده قرار می گیرند.
ویژگی های آمپرمتر و ولت متر دیجیتال

  • دارای LED و یا LCD های سون سگمنت
  • موجود در ابعاد مختلف از جمله 72x144، 96x96، 48x96، 24x96، 24x48   و  24x72 و  ...
  • مناسب برای کاربردهای صنعتی و آزمایشگاهی

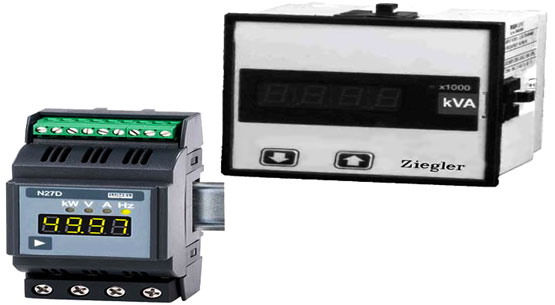

وات متر و وارمتر دیجیتال

وارمتر دیجیتال

توضیحات وات متر و وارمتر دیجیتال
وات متر و وارمتر دیجیتال، جهت اندازه گیری و نمایش توان اکتیو و راکتیو مورد استفاده قرار می گیرد و در انواع مدل های ریلی و تابلویی عرضه می گردد.
وات متر و  وارمتر دیجیتال در ابعاد مختلف ارائه می شوند  و در شبکه های سه فاز و یا تکفاز مورد استفاده قرار می گیرند.

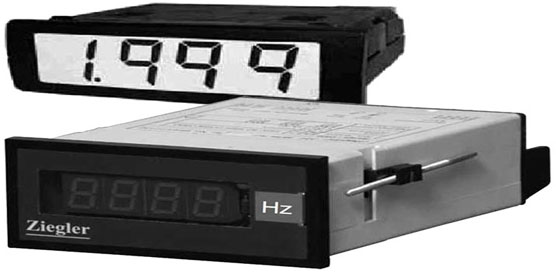

فرکانس متر دیجیتال

فرکانس متر دیجیتال

توضیحات فرکانس متر دیجیتال
فرکانس متر دیجیتال جهت نمایش فرکانس شبکه متناوب یا AC مورد استفاده قرار می گیرد.
این تجهیز برای کاربری های صنعتی و یا آزمایشگاهی مناسب می باشد.
ویژگی های فرکانس متر دیجیتال

  • با قابلیت تنظیم نقطه اعشار نمایشگر
  • نصب سریع و آسان

کسینوس فی متر دیجیتال

کسینوس فی متر دیجیتال

توضیحات کسینوس فی متر دیجیتال
کسینوس فی متر دیجیتال برای اندازه گیری ضریب توان , در شبکه های سه فاز و تک فاز مورداستفاده قرار می گیرد.
ویژگی های کسینوس فی متر دیجیتال

  • با قالب پلی کربنات
  • نصب سریع و آسان
  • با نمایشگر سون سگمنت LED
  • با قابلیت تنظیم نقطه اعشار نمایشگر

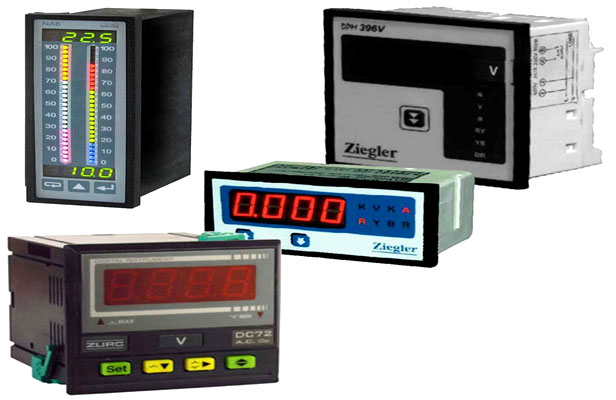

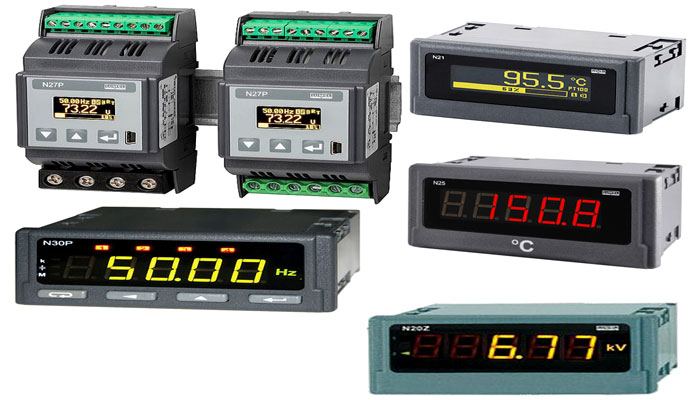

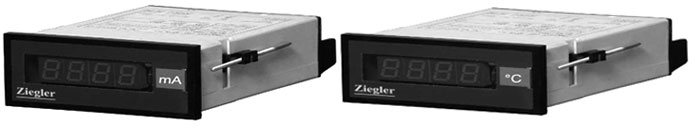

سایر میترهای دیجیتال

meter دیجیتال

توضیحات سایر میترهای دیجیتال
سایر میترهای دیجیتال، قابلیت سنجش پارامتر های مختلف از قبیل توان اکتیو، راکتیو، دور، دما، فشار ، جریان و... را دارند و دارای ورودی DC می باشند.
کمیت قابل اندازه گیری این میترها با توجه به نیاز مصرف کننده معین می گردد.
این میترهای دیجیتال در ابعاد مختلف عرضه می گردند.
در ضمن، ترمومترهای تابلویی نیز جز دسته سایر میترهای دیجیتال می باشد که  با قابلیت اتصال مقاومت حرارتی PT100، Ni100 امکان نمایش دمای متناسب با آن را دارد.
ویژگی های سایر میترهای دیجیتال

  • دارای نمایشگر LED
  • با قابلیت نصب آسان بر روی  انواع تابلو برق
  • دارای نمایشگر 3.5 و 4.5 رقمی

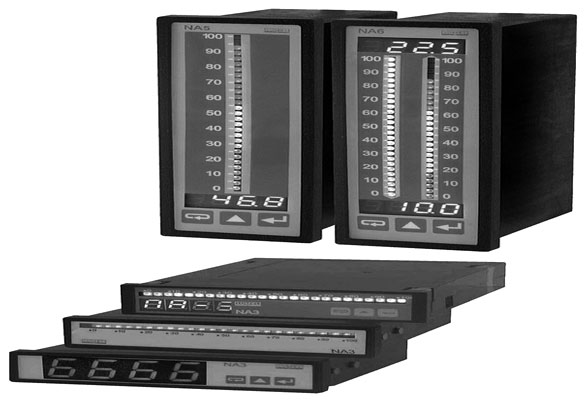

بارگراف

بارگراف

توضیحات بارگراف
بارگراف وسیله ای می باشد که با اتصال به میتر ها ، دقت اندازه گیری بالا و نمایش بهتر آنها را در روند اندازه گیری تضمین می نماید. بارگراف در بسیاری از صنایع از جمله صنایع غذایی ، ایستگاه های پمپ ، تصفیه خانه های فاضلاب ، صنایع شیمیایی ، ایستگاه های هواشناسی  و بسیاری از فیلدهای صنعتی که نمایش پارامترهای اندازه گیری شده و مانیتورینگ آنها برای روند تولیدات کارخانه  بسیار مهم می باشد ، مورد استفاده قرار می گیرند. همچنین از موارد استفاده بارگراف در سیستم های اتوماسیونی می باشد که توسط کنترلرهای برنامه پذیر اجرا می گردند.



میتر دیجیتال قابل برنامه ریزی

meter دیجیتال

توضیحات میتر دیجیتال قابل برنامه ریزی
در این بخش به معرفی و ارایه میترهای دیجیتال قابل برنامه ریزی  پرداخته می شود. این میترها قابلیت اندازه گیری ولتاژ ، جریان ، فرکانس ، توان ، انرژی ، دما و ... در شبکه های سه فاز و تک فاز را دارا می باشند و توسط نرم افزارهای ویژه و از طریق رابط RS485 یا پورت USB توسط کامپیوتر برنامه ریزی می گردند.

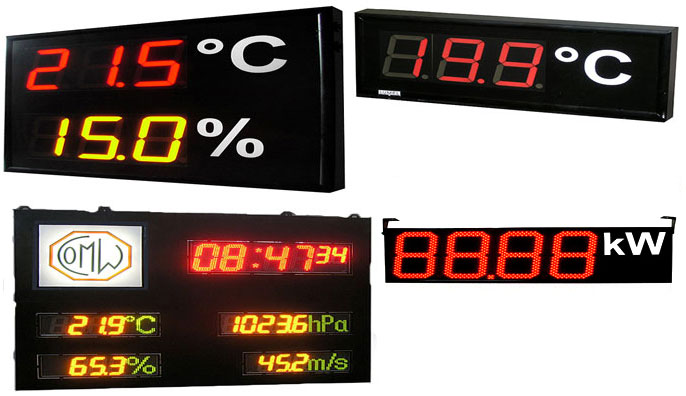

نمایشگر صنعتی

نمایشگر صنعتی

توضیحات نمایشگر صنعتی
نمایشگر صنعتی  دارای کاربردهای فراوانی در مراکز رفاهی ، ساختمان ها و اماکن تجاری ، نمایش تعداد محصولات در خطوط تولید ، وضعیت عملکردی موتورها و ماشین های الکتریکی ، نمایش کمیت های مختلف محیطی مانند نم و رطوبت ، فشار ، دما و ... زمان سنجی  و بسیاری کاربردهای دیگر می باشد. این نمایشگرها صرفا نمایش دهنده داده های اندازه گیری شده توسط میترها ، ترانسدیوسرها و دیگر ادوات می باشند و از طریق رابط RS485 داده ها را دریافت می نمایند.


لوازم جانبی میتر دیجیتال

لوازم جانبی meter دیجیتال

توضیحات لوازم جانبی میتر دیجیتال
نوع در مقیاس های اندازه گیری و محل استفاده میترهای دیجیتال، وجود لوازم جانبی را ضروری کرده است. استفاده از لوازم جانبی این امکان را فراهم می آورد تا میترهای دیجیتال قادر به تطبیق پذیری بیشتری با شرایط موجود باشند.

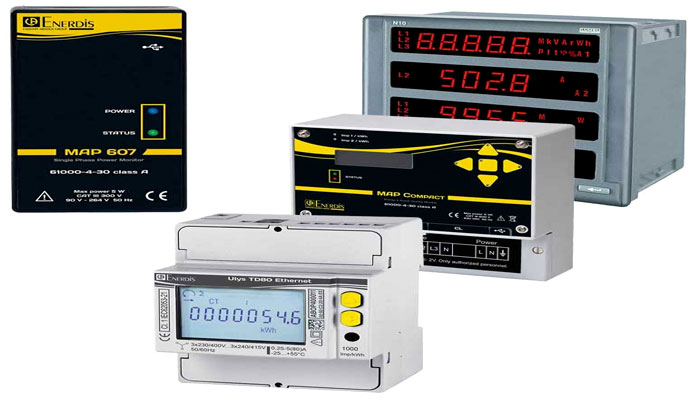

پاور آنالایزر

پاور آنالایزر

توضیحات پاور آنالایزر
پاور آنالایزر تجهیزی است با قابلیت سنجش و مانیتورینگ بسیاری از پارامترها در حوزه توان و انرژی است.
پاور آنالایزرها شامل مولتی متر تابلویی، انرژی میتر ها، هارمونیک آنالایزرها و پاورآنالایزر پرتابل می باشد.
پاور آنالایزرها  در ابعاد مختلف و در مدل های تکفاز و سه فاز و ریلی و تابلویی و پرتابل عرضه می شوند.
کاربرد پاور آنالایزر

  1. صنایع برق
  2. کارخانجات بزرگ و کوچک
  3. اپراتورهای برق صنعتی
  4. تست ترانسفورماتور قدرت تک فاز و سه فاز

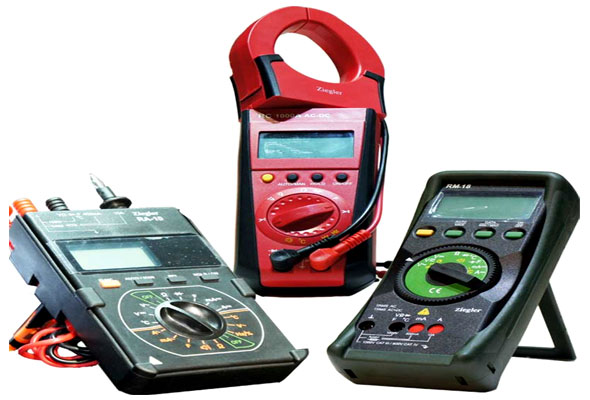

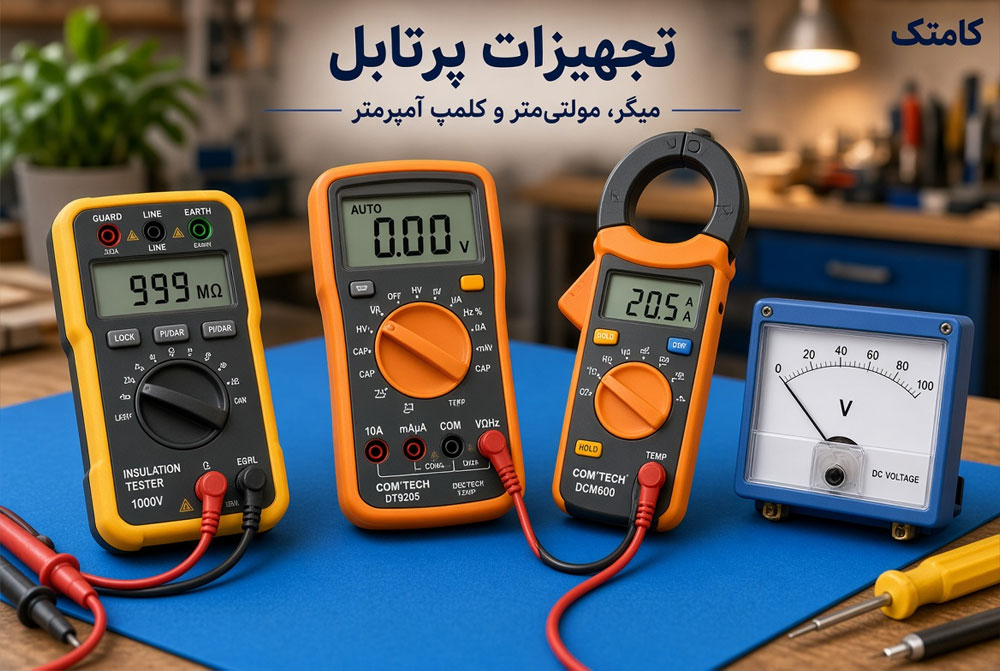

تجهیزات پرتابل

تجهیزات پرتابل

توضیحات تجهیزات پرتابل
تجهیزات پرتابل، تجهیزاتی است که به راحتی قابل حمل می باشند و شامل تجهیزاتی از قبیل میگر، مولتی متر و کلمپ آمپرمتر است.


ترانسفورماتور

ترانسفورماتور

توضیحات ترانسفورماتور
ترانس و یا ترانسفورماتور وسیله‌ای است که انرژی الکتریکی را در یک سیستم جریان متناوب, به وسیله دو یا چند سیم‌پیچ و از طریق القای الکتریکی از یک مدار به مداری دیگر منتقل می‌کند. شرکت RITZ, در هامبورگ آلمان در سال 1945 توسط دکتر هانس ریتز تاسیس شد. که تولید ترانسفورمر از 600 ولت تا 69K ولت, ترانسفورمرهای خشک, ترانسفورمرهای قدرت, تجهیزات سیستم های عایق جامد Bus-bar, در سطح ولتاژ پایین و ولتاژ متوسط را بر عهده دارد.

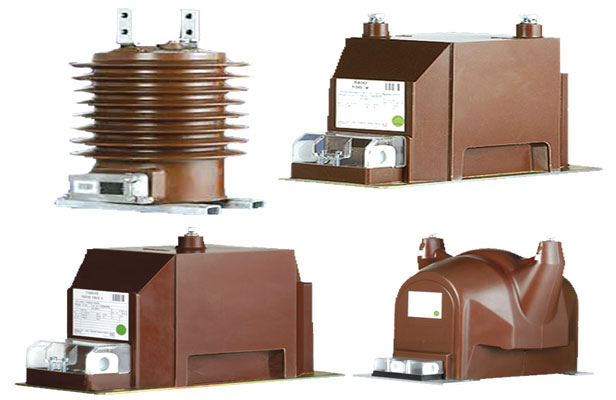

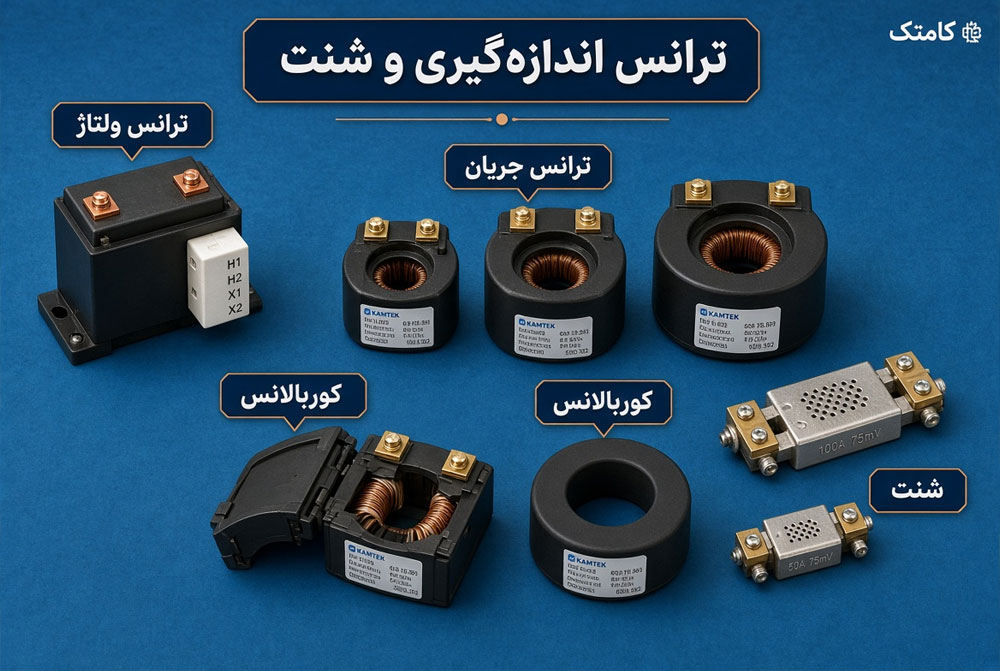

ترانس ولتاژ (PT,VT)

ترانس ولتاژ

توضیحات ترانس ولتاژ (PT,VT)
ترانسفورماتور ولتاژ VT)PT)، ترانسفورماتور خاصی است که اولیهﺍی با ولتاژ زیاد و ثانویهﺍی با ولتاژ کم دارد. توان نامی این ترانسفورماتور بسیار کم است، و تنها هدف آن فراهم کردن نمونهﺍی از ولتاژ سیستم قدرت برای دستگاههای اندازه گیری و کنترل است. چون ترانسفورماتور ولتاژ به منظور نموﻧﻪگیری ولتاژ به کار می‌رود، باید بسیار دقیق باشد تا موجب اعوجاج ولتاژهای واقعی نشود.

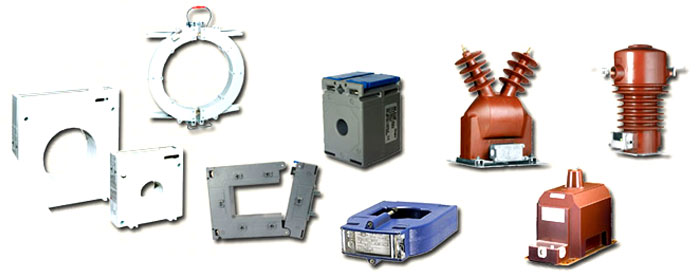

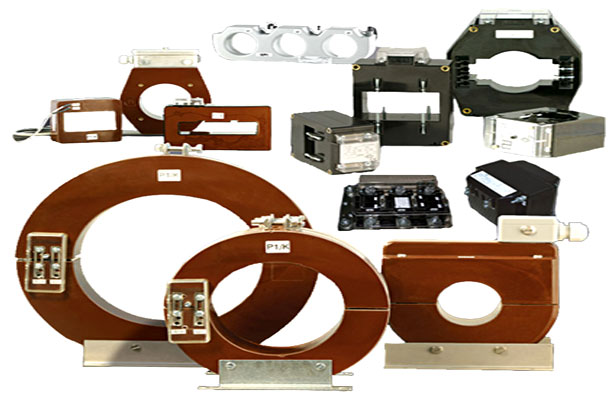

ترانس جریان (CT)

current transformer

توضیحات ترانس جریان (CT)
ترانس های جریان یا (Current Transformer(CT برای اندازه گیری جریان AC, از سیم پیچ اولیه خود و القای آن در سیم پیچ ثانویه کاربرد دارند. این ترانسفورمرها برای حفاظت و اندازه گیری در ابتدای ورودی به پستها و همچنین در ورودی ترانس توان و ثانویه ترانس  قرار می گیرند. ترانس های جریان بطور معمول جهت اندازه گیری و حفاظت, در صنعت برق کاربرد دارند.

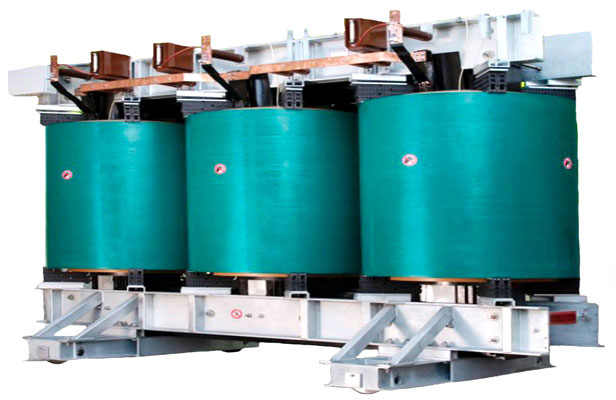

ترانسفورماتور رزینی

ترانسفورماتور رزینی

توضیحات ترانسفورماتور رزینی
ترانسفورماتورهای شرکت RITZ, با تکنولوژلی خلا (GVT) و توان تا 25MVA و ولتاژ 40.5kV برای کاربردهای سیستم توزیع برق, درایو یکسو کننده ها, تحریک ژنراتورها, سیستم ارتینگ, مخازن و سکوهای نفتی, سیستم های آزمایشگاهی و... استفاده می گردد. این ترانسفورمرها با توجه به استانداردهای بین المللی DIN/VDE,IEC طراحی شده اند.

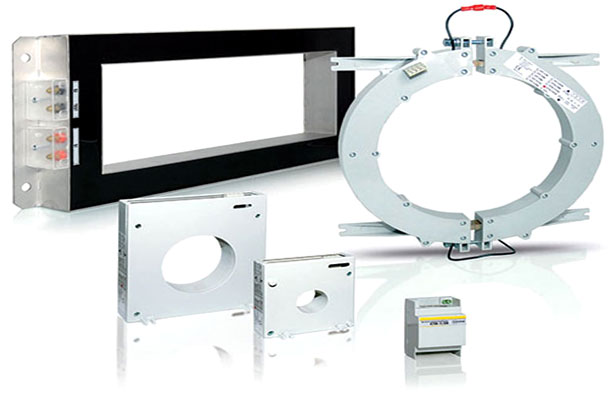

کوربالانس

کوربالانس

توضیحات کوربالانس
ترانسفورماتورهای جریان کوربالانس (CBCT) امکان حس جریان نشتی زمین را فراهم می آورند. این ترانسفورماتورها به گونه ای طراحی شده اند که به رله های تشخیص نشت جریان زمین متصل گردند. که توانایی تولید سیگنال قطع را دارا می باشند. انواع کوربالانس یک تکه, پیوسته (Closed) و دو تکه (Split core) جهت اندازه گیری نشت جریان و اتصال به رله های ارت فالت از سوی شرکت Contrel ارائه گردیده است.

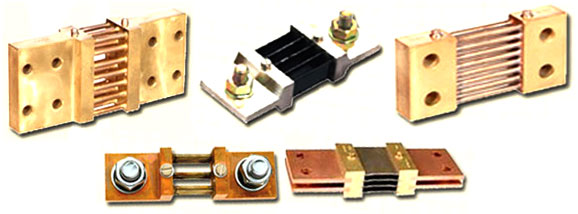

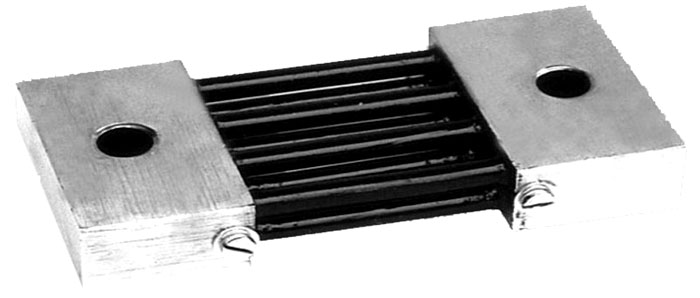

شنت

شنت

توضیحات شنت
شنت جریان برای اندازه گیری جریان در مدارات DC مورد استفاده قرار می گیرد. شنت های DC برای تبدیل جریان های زیاد DC به مقادیر متناسب (50mV/60mV/75mV/150mV), جهت اتصال به ولت مترهای DC مورد استفاده قرار می گیرند.


شنت جریان

شنت جریان

توضیحات شنت جریان
برای اندازه گیری جریان بالای DC در مدارات جریان مستقیم، از شنت با کلاسهای 0.5 و 1 استفاده می شـود. شنت  DC، جریان بالا در مدارات DC را به افت ولتاژ متناسب با شنت تبدیل کرده که می توان به ولت متر های DC که جهت اندازه گیری جریان بالای در مدارات قرار گرفته است، متصل نمود.
نوع A: دارای پایه عایقی (از جنس پلی کربنات), با قابلیت رسانایی بالا و با قابلیت نصب بر روی ریل و دیوار (ظرفیت تا 30A), بدون پایه عایقی (ظرفیت تا 150A)
نوع B: دارای پروفیل به شکل L در دو سر انتهایی شنت, با قابلیت رسانایی بالا.
نوع C: با قابلیت رسانایی بالا, با استفاده از مس.

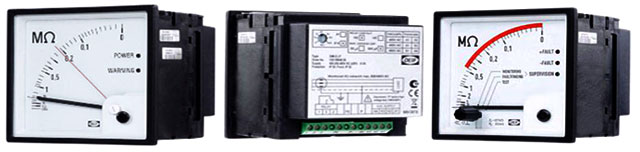

مانیتورینگ عایقی

مانیتورینگ عایقی

توضیحات مانیتورینگ عایقی
مانیتورینگ عایقی به عنوان یکی از مهمترین مولفه های اندازه گیری پارامترهای الکتریکی  در صنایع ، پست های برق فشار قوی و... کاربرد فراوانی دارد. مانیتورینگ عایقی به خصوص در شبکه های برق زمین نشده (شبکه IT) کاربرد فراوانی دارد.

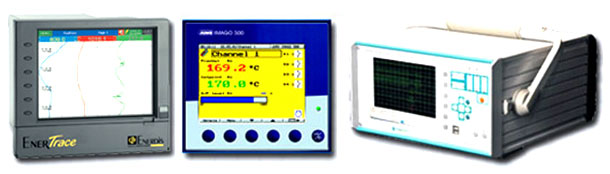

ثبت کننده (رکوردر)

رکوردر

توضیحات ثبت کننده (رکوردر)
جهت بررسی و کنترل یک فرآیند، لازم است وضعیت برخی از پارامترهای موجود، ثبت و ذخیره سازی شود و در اصطلاح از رفتار پارامترها گزارش تهیه شود. ثبت کننده ها با نرخ نمونه برداری بالا، قادر هستند وضعیت چندین پارامتر را در طول زمان عملکرد، به ثبت برسانند و به هنگام بازبینی این موارد را ارائه دهند. از ثبت کننده ها یا رکوردر های بدون کاغذ در صنایع مختلف جهت کنترل و ثبت پارامتر های الکتریکی، مکانیکی نظیر فشار، دما، رطوبت، اندازه گیری سطح، اندازه گیری ولتاژ، جریان، توان اکتیو و رآکتیو، زاویه فاز و... استفاده نمود.
