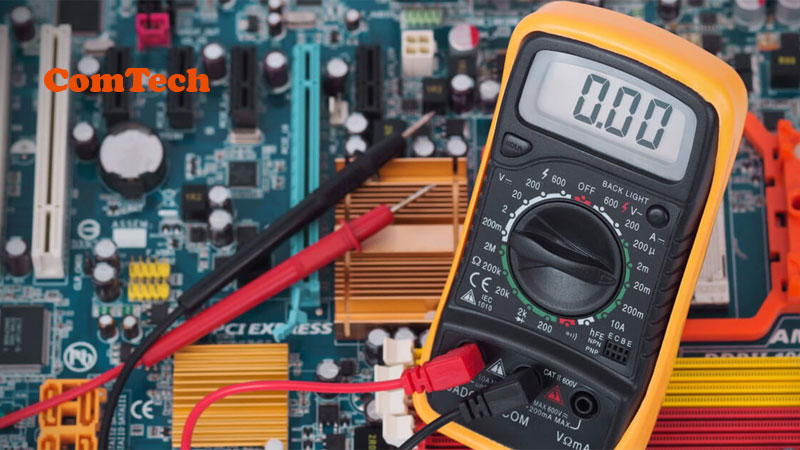

آموزش گام به گام تست قطعات الکترونیکی با مولتی متر
تست قطعات الکترونیکی با مولتیمتر یکی از مراحل اساسی در فرآیند تعمیر و مونتاژ مدارهای الکترونیکی است. این ابزار کارآمد به مهندسان و تکنسینها این امکان را میدهد تا سلامت یا خرابی قطعات مختلفی نظیر مقاومتها، دیودها، ترانزیستورها، خازنها و حتی اتصالات مدار را به سرعت شناسایی کنند. در مرحله مونتاژ، انجام تستهای اولیه قبل از نصب قطعات میتواند از اتلاف وقت و هزینههای اضافی جلوگیری کند. در فرایند تعمیرات نیز، شناسایی دقیق محل خرابی به تعویض سریع و هدفمند قطعات معیوب منجر میشود. استفاده صحیح و حرفهای از مولتیمتر موجب افزایش دقت در عیبیابی و در نتیجه بهبود عملکرد کلی دستگاههای الکترونیکی و ارتقاء عمر مفید آنها میشود.
آموزش تست قطعات الکترونیکی با مولتیمتر
برای استفاده صحیح از مولتیمتر، باید دقت کنید که رنج مناسب برای هر تست انتخاب شود. برای این منظور، مولتیمترها دارای پیچ سلکتوری هستند که به شما امکان میدهند تا واحدها، حدود و رنجهای مختلف را تنظیم کنید. همچنین برای انجام تستها، نیاز به دو پراب (مثبت و منفی) دارید که معمولاً به رنگهای قرمز و مشکی مشخص میشوند. پراب مشکی (منفی) باید همیشه به ورودی "Com" مولتیمتر متصل شود، در حالی که پراب قرمز (مثبت) برای تماس با قطعه مورد نظر استفاده میشود. با این ابزار، میتوان به راحتی قطعاتی نظیر دیود، ترانزیستور، مقاومت و خازن را در بردهای موبایل تست و عیبیابی کرد.
تعمیرات موبایل و اهمیت شناسایی، ترمیم و تعویض قطعات الکترونیکی معیوب:
در فرآیند تعمیرات موبایل، یکی از چالشهای اصلی شناسایی و تعمیر قطعات الکترونیکی معیوب است. برای این کار نیاز به ابزارهایی دقیق و موثر داریم که بتوانند عملکرد هر قطعه را بهطور دقیق بررسی کنند. این کار معمولاً شامل بررسی وضعیت عملکرد قطعاتی مانند دیودها، ترانزیستورها، مقاومتها و خازنها است. مولتیمتر ابزاری است که بهطور گسترده برای این منظور در تعمیرات موبایل مورد استفاده قرار میگیرد و کمک میکند تا عیبیابی به درستی انجام شود.
مولتیمتر به عنوان ابزار اصلی در تست قطعات موبایل:
مولتیمتر یک ابزار اندازهگیری چندمنظوره است که به طور ویژه برای اندازهگیری ولتاژ، جریان و مقاومت استفاده میشود. این دستگاه به تعمیرکاران کمک میکند تا بهراحتی از وضعیت صحیح قطعات الکترونیکی مطمئن شوند و در صورت بروز مشکل، اقدام به تعمیر یا تعویض آنها کنند.
انواع مولتیمتر آنالوگ و دیجیتال
مولتیمترها به طور کلی به دو نوع آنالوگ و دیجیتال تقسیم میشوند. مولتیمتر آنالوگ بیشتر برای اندازهگیریهای دقیق در زمانهای قدیم استفاده میشد و مقیاس آن به صورت عقربهای است. اما مولتیمتر دیجیتال که امروزه بیشتر مورد استفاده قرار میگیرد، دقت بالاتر و نمایش عددی دقیقی را برای اندازهگیری ولتاژ، جریان و مقاومت فراهم میکند.
| حالت | نماد | کاربرد |
|---|---|---|
| ولتاژ DC | V⎓ | اندازهگیری ولتاژ مستقیم |
| ولتاژ AC | V~ | اندازهگیری ولتاژ متناوب |
| مقاومت | Ω | تست مقاومت قطعات الکترونیکی |
| اتصال کوتاه | 🔔 | بررسی اتصال کوتاه و مسیرهای مسدود |
| تست دیود | ⇄ | بررسی سلامت دیود و جهت عبور جریان |
| ظرفیت خازن | – | (– |
| تست ترانزیستور | hFE | تست عملکرد ترانزیستور و بررسی وضعیت آن |
رنجهای مختلف مولتیمتر:
برای تست قطعات مختلف، مولتیمتر دارای رنجهای مختلف است که هر کدام برای اندازهگیری مشخصی طراحی شدهاند:
رنج اهمی (Ω): این رنج برای اندازهگیری مقاومت قطعات مورد استفاده قرار میگیرد و میتواند نشان دهد که آیا یک قطعه مانند مقاومت یا برد الکترونیکی مسدود یا دچار اتصال کوتاه است.
رنج فارادی (CX یا F): این رنج برای اندازهگیری خازنها به کار میرود و به تعمیرکاران این امکان را میدهد که وضعیت خازنها را بررسی کرده و از سالم بودن آنها مطمئن شوند.

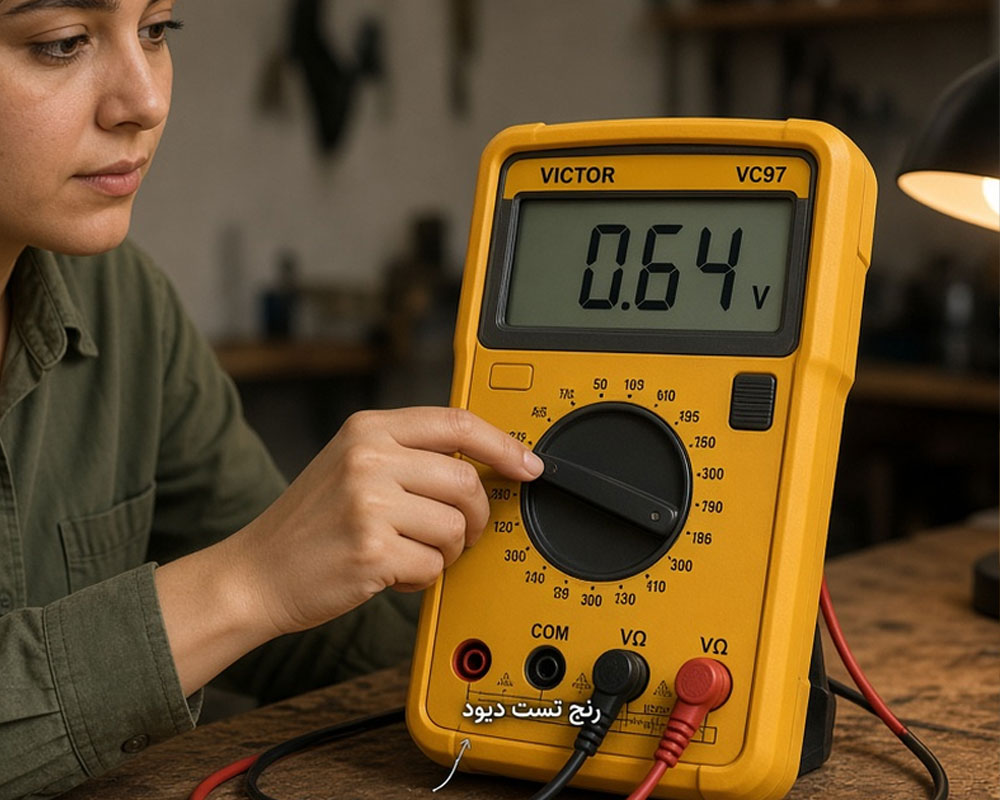

رنج دیود-بازر: این رنج برای تست دیودها و ترانزیستورها، همچنین بررسی وضعیت مدارها و مسیرهای الکتریکی استفاده میشود. همچنین، میتوان برای بررسی قطع و وصل بودن مسیرهای برد و شناسایی اتصالات معیوب از آن بهره برد.
رنج ولتاژ DC (VDC): این رنج برای اندازهگیری ولتاژ DC (مستقیم) استفاده میشود. معمولاً برای اندازهگیری ولتاژ در مدارهای تغذیه به کار میرود.
رنج ولتاژ AC (VAC یا V~): این رنج برای اندازهگیری ولتاژ متناوب (AC) به کار میرود. این تست معمولاً در مدارهای تغذیه که از ولتاژ متناوب استفاده میکنند، کاربرد دارد.
رنج جریان DC (ADC): این رنج برای اندازهگیری جریان مستقیم (DC) در مدارهای الکترونیکی به کار میرود و معمولاً برای بررسی وضعیت جریانهای ورودی و خروجی مدارها استفاده میشود.
رنج جریان AC (A~ یا AAC): این رنج برای اندازهگیری جریان متناوب (AC) در مدارهایی که از جریان متناوب استفاده میکنند، کاربرد دارد.
تنظیم رنج مناسب برای هر تست:
برای استفاده از مولتیمتر، انتخاب رنج مناسب برای هر نوع تست اهمیت بالایی دارد. تنظیم نادرست رنج میتواند باعث آسیب دیدن مولتیمتر یا نتیجه نادرست در اندازهگیری شود. به همین دلیل، پیش از شروع تست هر قطعه، باید مطمئن شوید که رنج صحیح برای آن قطعه انتخاب شده است.
پیچ سلکتوری مولتیمتر برای تنظیم واحدها و رنجها:
مولتیمترها دارای پیچ سلکتوری هستند که به شما این امکان را میدهند که رنجها و واحدهای مختلفی مانند ولتاژ، جریان یا مقاومت را انتخاب کنید. با استفاده از این پیچ، میتوانید دقیقاً همان چیزی که نیاز دارید را تنظیم کنید و تستهای مختلف را انجام دهید.
استفاده از دو پراب (مثبت و منفی) برای تست قطعات:
برای انجام تستها با مولتیمتر، نیاز به دو پراب دارید که معمولاً به رنگهای قرمز (مثبت) و مشکی (منفی) نشان داده میشوند. این دو پراب به شما این امکان را میدهند که به راحتی به پایههای قطعات الکترونیکی متصل شده و آنها را تست کنید.
-

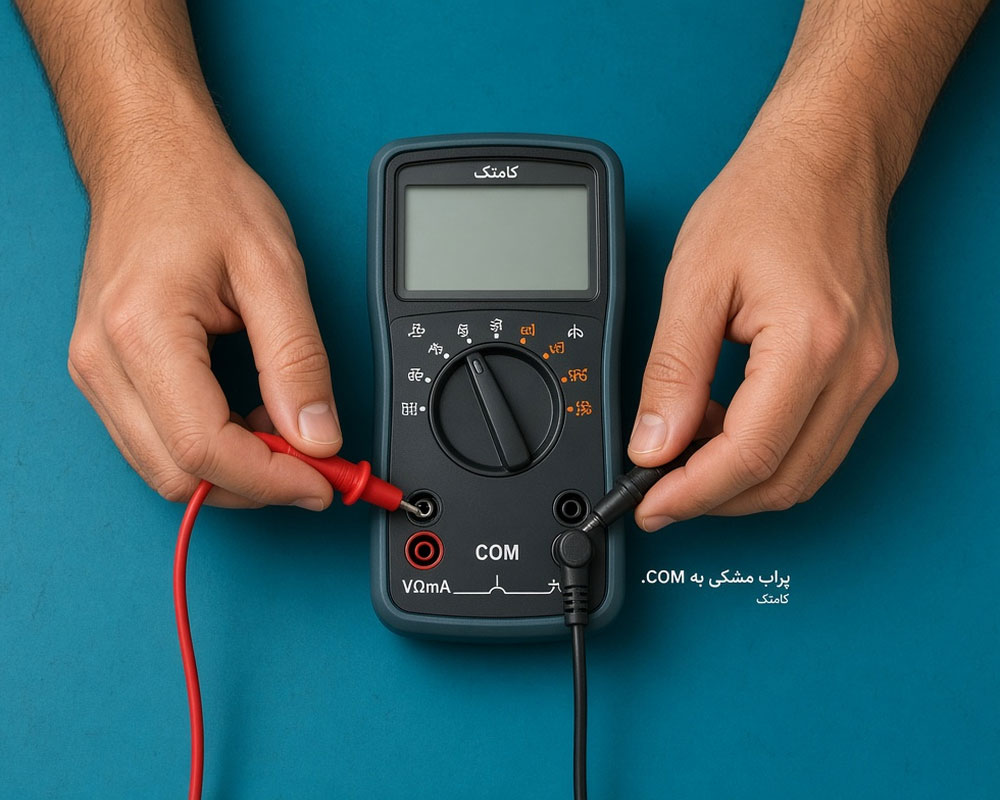

پراب مشکی (منفی) همیشه باید به ورودی Com در مولتیمتر متصل شود.
-
پراب قرمز (مثبت) باید به قسمت مورد نظر از قطعه مورد تست متصل شود.
تست قطعات مانند دیود، ترانزیستور، مقاومت و خازن در بردهای موبایل:
با استفاده از مولتیمتر میتوان انواع مختلف قطعات مانند دیودها، ترانزیستورها، مقاومتها و خازنها را در بردهای موبایل تست کرد. این کار به تعمیرکاران کمک میکند تا مشکلات و قطعات معیوب را شناسایی کرده و در صورت لزوم آنها را تعمیر یا تعویض کنند.
در این مقاله به انواع مختلف مولتیمترهای مناسب برای تست قطعات الکترونیکی روی برد پرداخته میشود:
🔹 مولتیمتر دیجیتال دستی
این مدل، رایجترین و پرکاربردترین نوع مولتیمتر Digital Handheld Multimeter است که برای تست قطعاتی مانند مقاومتها، دیودها، ترانزیستورها و خازنهای کوچک روی بردهای الکترونیکی بسیار مناسب است. مولتیمترهای دیجیتال دستی به دلیل ابعاد کوچک، مصرف انرژی پایین و قابلیت حمل آسان، انتخاب اول تکنسینهای فنی برای تست سریع و کارآمد روی بردهای الکترونیکی هستند.
🔹 مولتیمتر رومیزی (Bench Multimeter)
این نوع مولتیمتر برای مصارف آزمایشگاهی و حرفهای طراحی شده و دارای دقت بسیار بالایی است. مولتیمترهای رومیزی دارای نمایشگر بزرگ، دقت اعشاری بیشتر و قابلیت اتصال به کامپیوتر برای ثبت دادهها هستند. این دستگاهها برای انجام تستهای دقیق در بردهای حساس مانند تجهیزات پزشکی یا مخابراتی کاربرد دارند و به دلیل ابعاد بزرگ، مناسب برای کارگاهها و میزهای تعمیر ثابت هستند.
🔹 مولتیمتر اتو رنج (Auto-ranging Multimeter)
این مدل به طور خودکار مقدار تقریبی کمیت را تشخیص داده و نیازی به تنظیم دستی رنج اندازهگیری ندارد. این قابلیت به خصوص هنگام تست قطعات روی برد که مقدار دقیق آنها مشخص نیست، بسیار کاربردی است. مولتیمترهای اتو رنج علاوه بر راحتی در استفاده، خطر آسیب به دستگاه یا قطعه را در اثر انتخاب اشتباه محدوده اندازهگیری، کاهش میدهند.
🔹 مولتیمتر با قابلیت تست دیود و ترانزیستور
برخی از مولتیمترهای پیشرفته دارای سوکت مخصوص تست ترانزیستور (hFE) و حالت مخصوص اندازهگیری ولتاژ آستانه دیود هستند. این ویژگی برای عیبیابی دقیق قطعات نیمههادی روی بردهای الکترونیکی (به ویژه در تعمیرات منابع تغذیه و مدارات کنترل) بسیار مفید است.
🔹 مولتیمتر دارای True RMS
در تست مدارهایی که شکل موج ولتاژ یا جریان غیر سینوسی است (مانند منابع تغذیه سوئیچینگ)، استفاده از مولتیمترهای True RMS پیشنهاد میشود. این مدلها قادر به اندازهگیری مقدار واقعی مؤثر ولتاژ یا جریان هستند و اطلاعات دقیقی از شرایط کاری مدار ارائه میدهند.
🔹 مولتیمتر با قابلیت NCV (تشخیص بدون تماس برق)
مولتیمتر با قابلیت NCV ابزاری کاربردی برای تشخیص سریع و ایمن وجود ولتاژ AC بدون تماس مستقیم با سیم یا مدار است. با نزدیک کردن نوک مولتیمتر به نقطه مورد نظر، در صورت وجود میدان الکترومغناطیسی ناشی از ولتاژ، دستگاه با هشدار صوتی یا نوری کاربر را مطلع میکند. این ویژگی برای بررسی اولیه و جلوگیری از تماس مستقیم با قسمتهای برقدار بسیار مفید است و در افزایش ایمنی و سرعت عیبیابی نقش مهمی دارد.
تکنیکهای عیبیابی قطعات الکترونیکی با مولتیمتر
در تعمیر و نگهداری مدارهای الکترونیکی، عیبیابی دقیق و سریع نقش کلیدی در کاهش زمان تعمیر و افزایش کارایی دارد. استفاده صحیح از مولتیمتر، که قابلیتهای متعددی مانند اندازهگیری ولتاژ، جریان، مقاومت و تست پیوستگی را دارد، به مهندسان و تکنسینهای فنی این امکان را میدهد که وضعیت سلامت یا خرابی قطعات الکترونیکی را تشخیص دهند. در ادامه به بررسی تکنیکهای عیبیابی با مولتیمتر پرداختهایم.

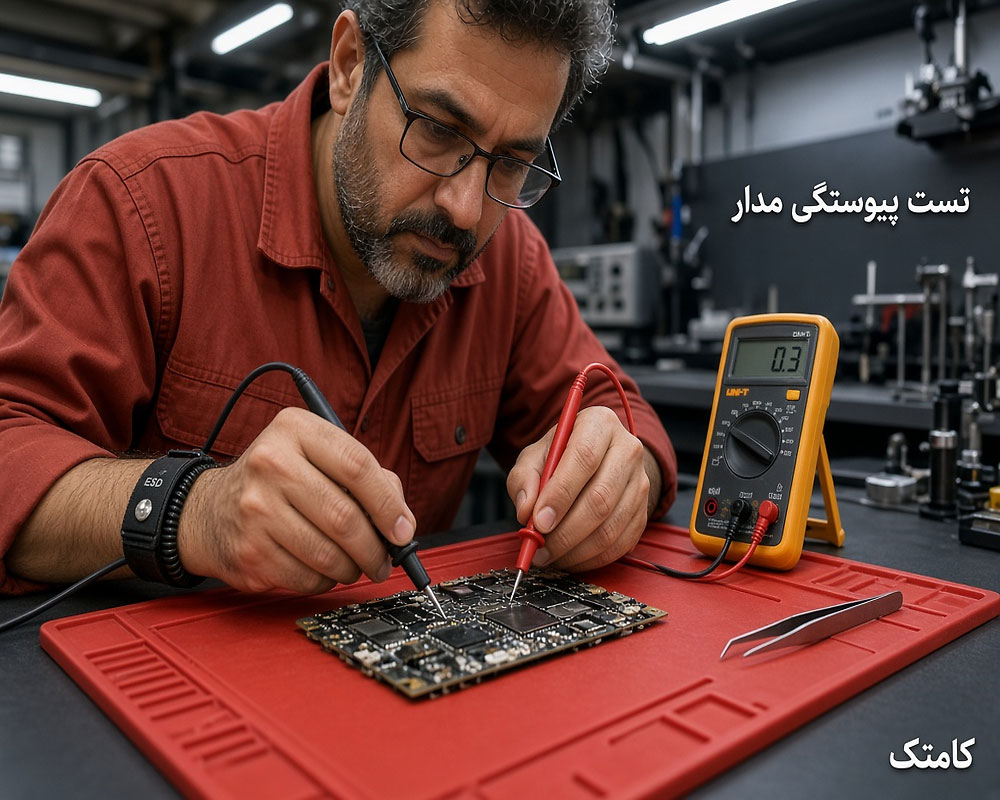

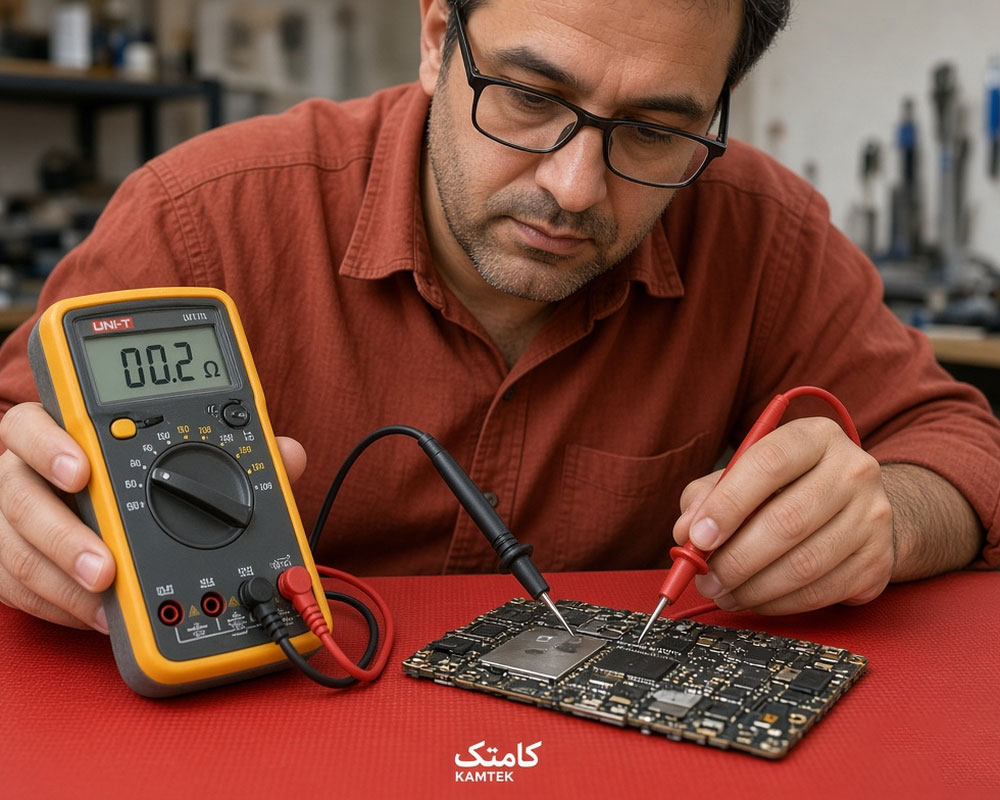

1. تست پیوستگی (Continuity Test)
تست پیوستگی برای بررسی صحت اتصال در مسیرهای مدار، سیمها یا فیوزها کاربرد دارد. در این تست، مولتیمتر را روی حالت پیوستگی قرار داده و پرابها را در دو سر مسیر مورد نظر قرار میدهیم. اگر صدای بوق از مولتیمتر شنیده شود، یعنی اتصال برقرار است. این تکنیک برای شناسایی اتصال کوتاه و مسیرهای قطع شده در مدار بسیار مفید است.

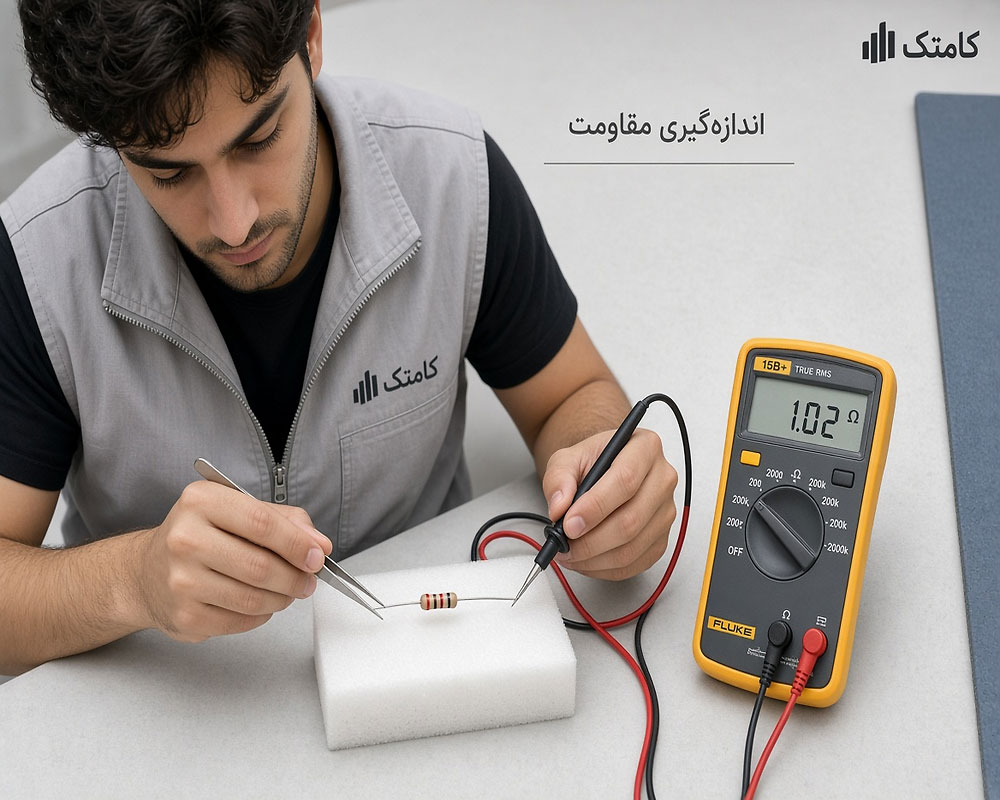

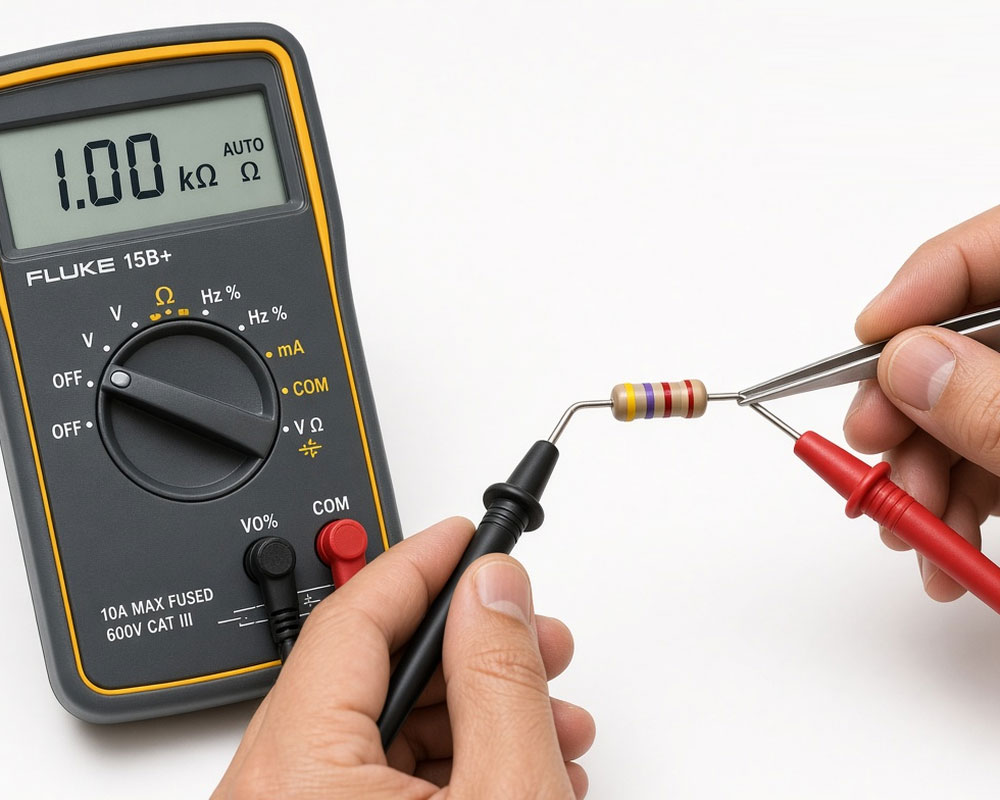

2. اندازهگیری مقاومت قطعات (Resistor Testing)
برای تست مقاومت، مولتیمتر را روی حالت اهم (Ω) قرار میدهیم و دو سر پراب را به دو سر مقاومت متصل میکنیم. مقدار نشان داده شده باید با مقدار کد رنگی یا مقدار نوشته شده روی مقاومت مطابقت داشته باشد. در صورت اختلاف زیاد، احتمالاً مقاومت سوخته یا از کالیبراسیون خارج شده است. این تست برای شناسایی مقاومتهای معیوب و بررسی اتصال کوتاه در مدارها کاربرد دارد.

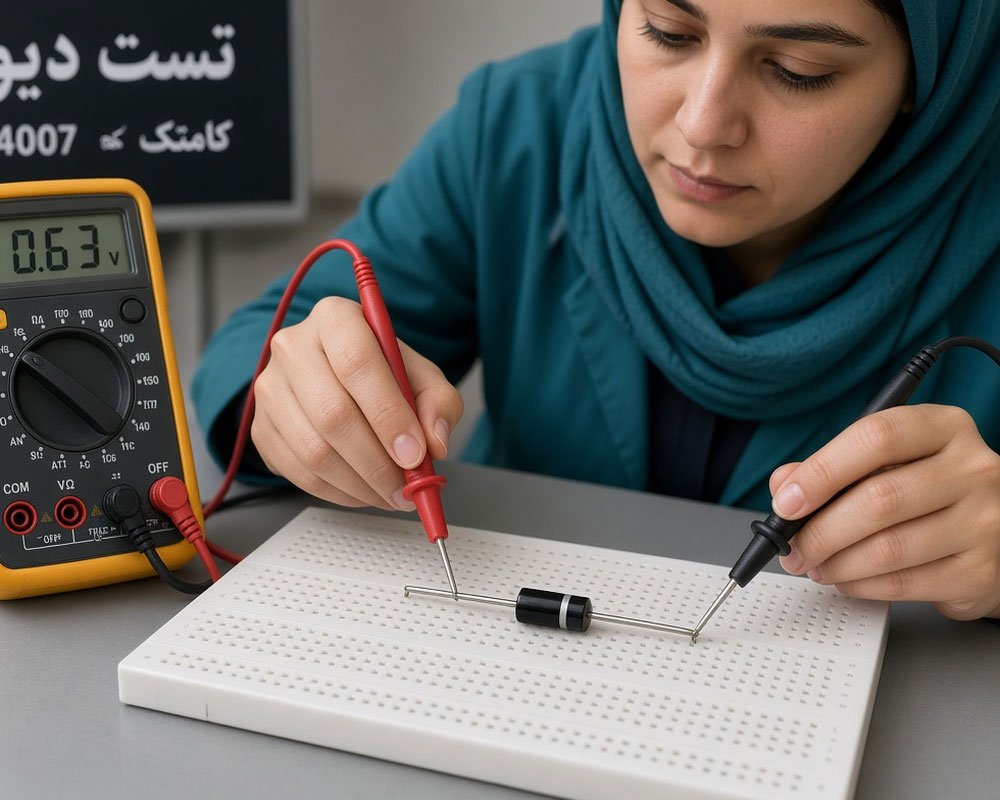

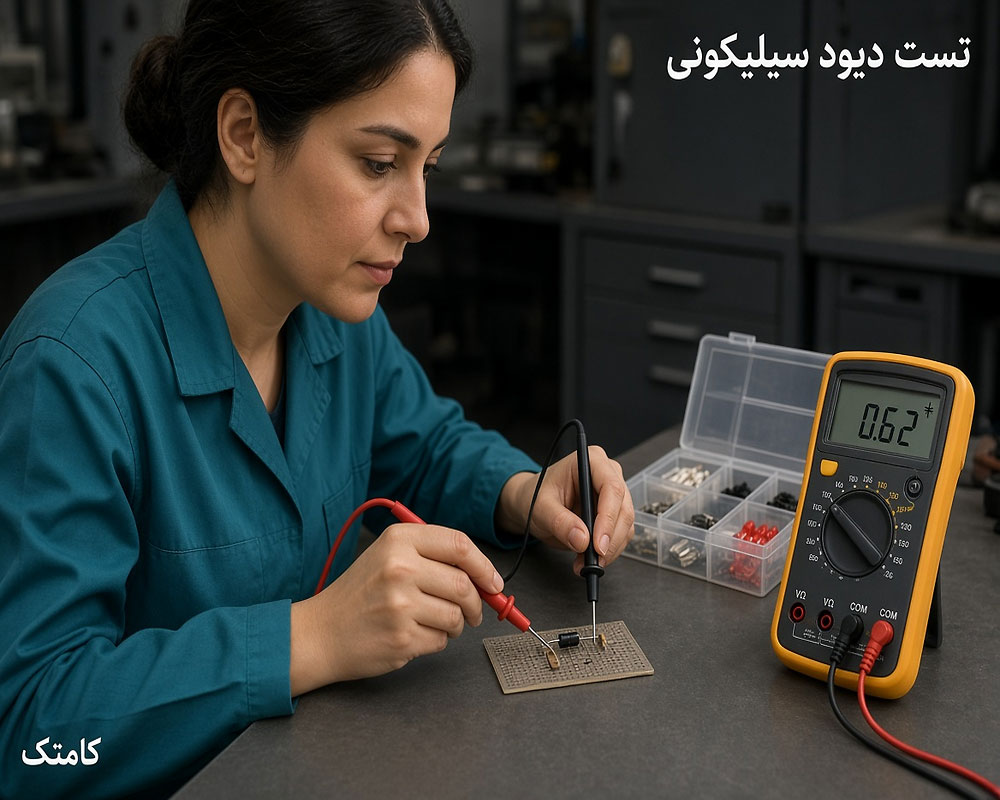

3. بررسی دیودها و LED ها (Diode Testing)
در حالت تست دیود، مولتیمتر جریان کمی از دیود عبور داده و افت ولتاژ را نشان میدهد. در حالت هدایت مستقیم (که در آن پراب قرمز به آند و پراب سیاه به کاتد متصل میشود)، ولتاژی بین ۰٫۵ تا ۰٫۷ ولت برای دیود سیلیکونی قابل انتظار است. در حالت هدایت معکوس، هیچ ولتاژی نباید مشاهده شود. این تست به ویژه برای بررسی دیودها و LED ها کاربرد دارد و کمک میکند تا از سالم بودن این قطعات مطمئن شویم.

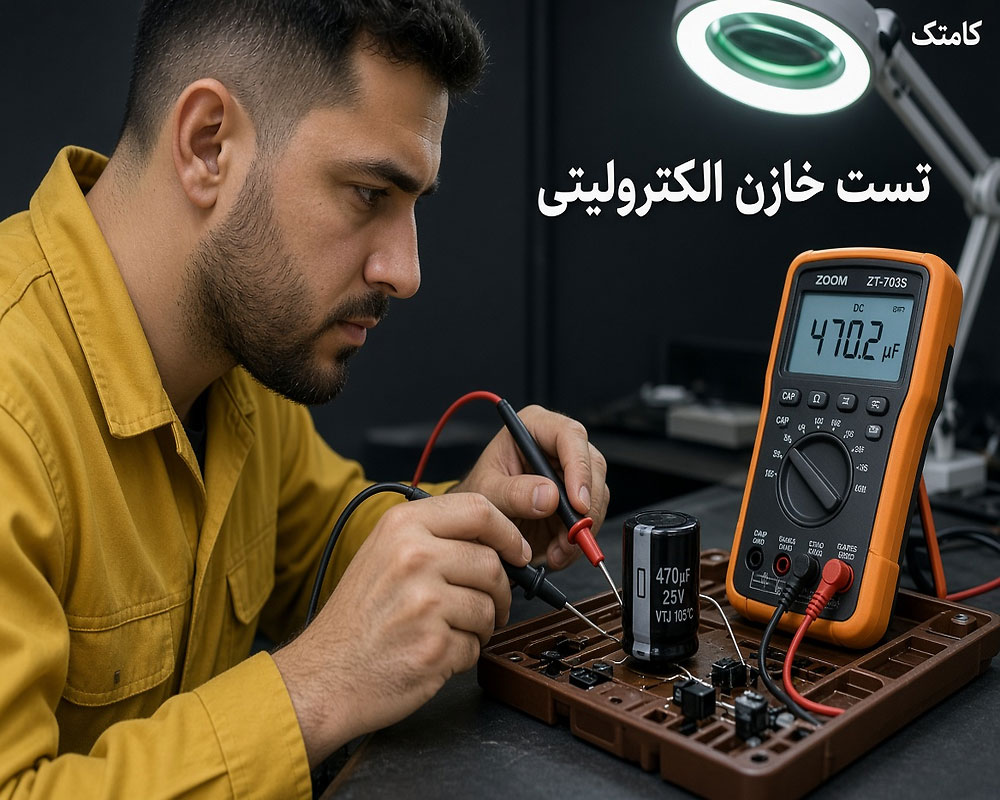

4. تست خازنهای الکترولیتی (Capacitor Testing)
تست خازنها معمولاً نیاز به ابزار خاص دارد، اما میتوان با استفاده از مولتیمتر برخی خرابیهای رایج را شناسایی کرد. در حالت اندازهگیری مقاومت، پرابها را به دو سر خازن وصل میکنیم. اگر مقدار مقاومت ثابت بماند یا هیچ تغییری نکند، احتمالاً خازن خراب است. این تکنیک برای شناسایی خازنهای معیوب یا خازنهای خشک مفید است.

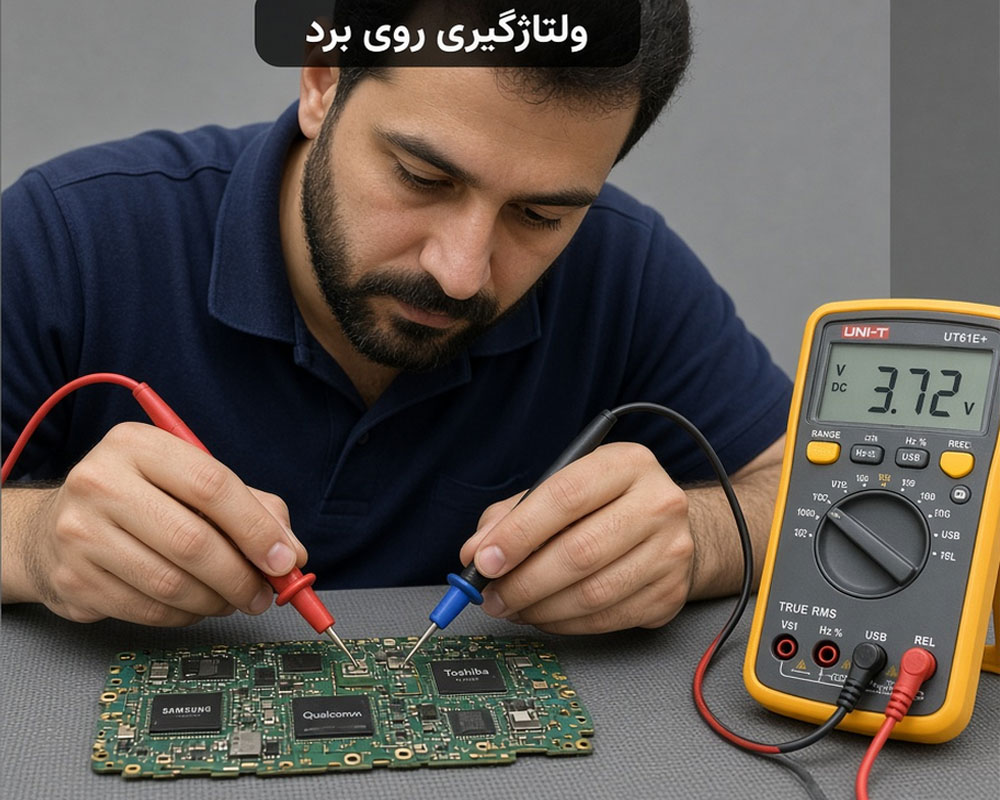

5. بررسی افت ولتاژ روی قطعات فعال
برای بررسی افت ولتاژ Voltage Drop Check on Active Components روی قطعات فعال مانند آی سیها یا رگولاتورها، مولتیمتر را در حالت اندازهگیری ولتاژ قرار داده و نقاط مختلف مدار را بررسی میکنیم. با مقایسه ولتاژ اندازهگیری شده با مقدار استاندارد، میتوان به خرابی یا عملکرد نادرست قطعات فعال پی برد. این روش برای شناسایی خرابی قطعات فعال و بررسی ولتاژهای غیر طبیعی در مدارهای الکترونیکی کاربرد دارد.
این تکنیکها نه تنها به عیبیابی سریعتر کمک میکنند بلکه موجب افزایش دقت در تعمیرات و بهبود عملکرد مدارهای الکترونیکی میشوند. مولتیمتر به عنوان یک ابزار حیاتی در عیبیابی مدارهای الکترونیکی، در هر مرحله از فرآیند تعمیر میتواند به مهندسان کمک کند تا تشخیص دقیقی از وضعیت قطعات و مدارها داشته باشند.
نحوه تست ترانزیستور BJT با مولتیمتر
برای تست ترانزیستور BJT (ترانزیستور دو قطبی جایگزین)، ابتدا مولتیمتر را روی رنج دیود-بازر تنظیم میکنیم. ترانزیستورها به دو نوع PNP و NPN تقسیم میشوند و برای تست هرکدام باید به دقت مراحل زیر را دنبال کنیم.
اتصال پرابها به پایهها:
یکی از پرابهای مولتیمتر را روی یکی از پایههای ترانزیستور ثابت قرار داده و پراب دیگر را به ترتیب روی پایههای باقیمانده میزنیم. در صورتی که عددی مشاهده نشد، جای پایه ثابت را تغییر داده و پایه دیگری را برای این کار انتخاب میکنیم.
تشخیص پایهها:
-
پایه بیس: پایهای که پراب روی آن ثابت باقی ماند، پایه بیس ترانزیستور است.
-
پایه کلکتور: پایهای که عدد کوچکتری روی صفحه نمایش مولتیمتر نشان داده شد، پایه کلکتور است.
-
پایه امیتر: پایهای که عدد بزرگتری را نمایش میدهد، پایه امیتر ترانزیستور است.
تشخیص نوع ترانزیستور:
-
اگر پراب ثابت روی پایه بیس قرمز (مثبت) بود، ترانزیستور از نوع NPN است.
-
اگر پراب ثابت روی پایه بیس مشکی (منفی) بود، ترانزیستور از نوع PNP است.
تست سلامت ترانزیستور:
برای بررسی سالم بودن ترانزیستور، پرابها را معکوس کنید. اگر پس از جابجایی پرابها هیچ عددی مشاهده نشد یا صدای بوق یکسره به گوش رسید، این نشاندهنده خرابی یا ترانزیستور سوخته است.
این روش برای تست سلامت ترانزیستور BJT به عنوان یکی از ابزارهای اساسی در عیبیابی مدارهای الکترونیکی کاربرد دارد و با استفاده از مولتیمتر، میتوانید به راحتی نوع و وضعیت عملکرد ترانزیستورها را بررسی کنید.
آموزش تست قطعات روی برد با مولتی متر
تست قطعات الکترونیکی روی برد با مولتیمتر بدون نیاز به جدا کردن قطعه یک روش سریع و موثر برای عیبیابی مدار است. این روش به تکنسینها این امکان را میدهد که بدون نیاز به جدا کردن قطعات، وضعیت آنها را بررسی کنند. برای این کار، مولتیمتر در حالتهای مختلف مانند اهم سنج، تست دیود یا تست ولتاژ تنظیم میشود و پایههای قطعات مستقیماً روی برد اندازهگیری میشوند. به عنوان مثال، در تست مقاومت، مولتیمتر را به دو سر قطعه متصل کرده و مقدار آن با مقدار اسمی مقایسه میشود. در تست دیود یا ترانزیستور، جریان عبوری بررسی میشود و در صورت وجود حالت تست ظرفیت یا ESR برای خازنها، سلامت نسبی آنها روی برد قابل ارزیابی است. این روش به ویژه برای شناسایی اتصال کوتاه، قطعی، قطعات معیوب و ولتاژهای غیر طبیعی بسیار مفید است.
تست قطعات الکترونیکی بدون مولتیمتر
اگرچه تست قطعات الکترونیکی بدون مولتیمتر تا حدی امکانپذیر است، اما دقت و قابلیت اعتماد آن به مراتب کمتر از استفاده از ابزارهای اندازهگیری دقیق مانند مولتیمتر خواهد بود. در برخی موارد، میتوان از روشهای جایگزین برای عیبیابی اولیه استفاده کرد. این روشها بیشتر مبتنی بر تجربه و مشاهده هستند و در شرایط اضطراری یا برای بررسی اولیه قطعات کاربرد دارند.
بررسی ظاهری قطعات
یکی از سادهترین روشها برای شناسایی مشکلات، بررسی ظاهری قطعات است. آسیبهایی مانند سوختگی، ترک خوردگی یا بادکردگی خازنها و دیگر قطعات میتواند نشاندهنده خرابی یا نقص در قطعه باشد. این روش به ویژه در خازنها و ترانزیستورها کاربرد دارد.
استفاده از باتری و مقاومت برای تست LED و ترانزیستور
در برخی موارد، میتوان از باتری و مقاومت برای انجام تستهای ابتدایی مانند تست LED یا ترانزیستور استفاده کرد. برای تست LED، میتوان آن را به باتری وصل کرده و ببینیم که آیا روشن میشود یا نه. در مورد ترانزیستورها، با استفاده از باتری و مقاومت میتوان رفتار آنها را در حالتهای مختلف بررسی کرد.
شنیدن صداهای غیرعادی
در برخی از مدارها، شنیدن صداهای غیرعادی مانند بوقهای تیز یا وزوز ممکن است نشانهای از اتصال کوتاه یا خرابی قطعات باشد. این روش بیشتر برای تست مدارهای صوتی و برخی تجهیزات ساده به کار میرود.
لمس قطعات برای تشخیص گرمای غیرمعمول
در برخی موارد، میتوان با لمس قطعات برای تشخیص گرمای غیرمعمول به مشکلات پی برد. اگر یک قطعه گرمتر از حد معمول باشد، احتمالاً در حال عملکرد نادرست است. این روش معمولاً برای تست قطعات مانند آیسیها و رگولاتورها به کار میرود.
مقایسه عملکرد مدار معیوب با مدار سالم
مقایسه عملکرد یک مدار معیوب با یک مدار سالم میتواند به شناسایی مشکلات کمک کند. این روش به طور خاص در عیبیابی مدارهای پیچیده کاربرد دارد و میتواند به شناسایی قطعات معیوب یا اتصالهای خراب کمک کند.
در نهایت، این روشها بیشتر برای عیبیابی اولیه و شرایط اضطراری مفید هستند و نمیتوانند جایگزین مولتیمتر و دیگر ابزارهای دقیق برای تست قطعات الکترونیکی باشند.
