آموزش الکترونیک پایه و ابزارهای تعمیرگاه

الکترونیک یکی از پایه‌های اصلی فناوری مدرن است که در زمینه‌های مختلفی از جمله ارتباطات، صنایع خودروسازی، پزشکی و خانه‌های هوشمند به کار می‌رود. یادگیری اصول و آموزش الکترونیک نه تنها به مهندسان و متخصصان این حوزه کمک می‌کند، بلکه برای افرادی که قصد تعمیر، نگهداری یا طراحی تجهیزات الکترونیکی را دارند، ضروری است. در این مسیر، شناخت و درک عملکرد قطعات الکترونیکی به‌ویژه خازن‌ها، به‌عنوان یکی از اجزای اصلی و مهم مدارهای الکترونیکی، اهمیت ویژه‌ای دارد.

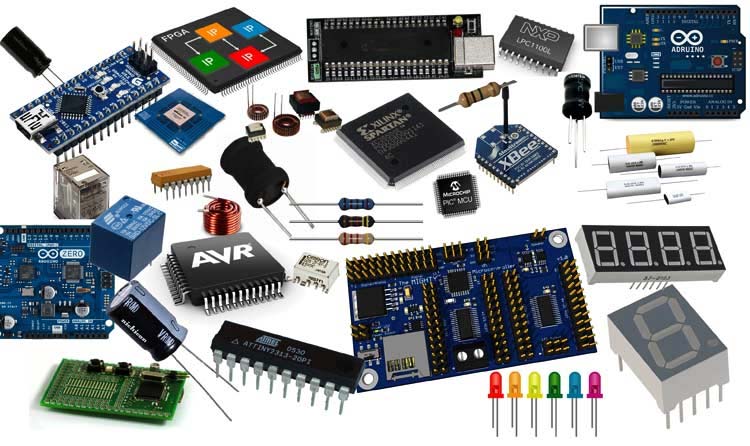

آموزش قطعات الکترونیکی برد

الکترونیک یک حوزه گسترده و پیچیده است که برای تسلط بر آن نیاز به درک عمیق از قطعات مختلف و عملکرد آن‌ها داریم. در این مقاله، به بررسی یکی از اجزای اصلی مدارهای الکترونیکی یعنی خازن (Capacitor) می‌پردازیم. خازن‌ها به عنوان یکی از قطعات کلیدی در صنعت الکترونیک و برق، در مدارهای مختلف نقش مهمی دارند. در این متن، به معرفی ساختار، عملکرد و ویژگی‌های فنی خازن‌ها پرداخته و نحوه اندازه‌گیری و انتخاب آن‌ها را بررسی خواهیم کرد.

خازن (Capacitor) و نحوه عملکرد آن در مدارهای الکترونیکی

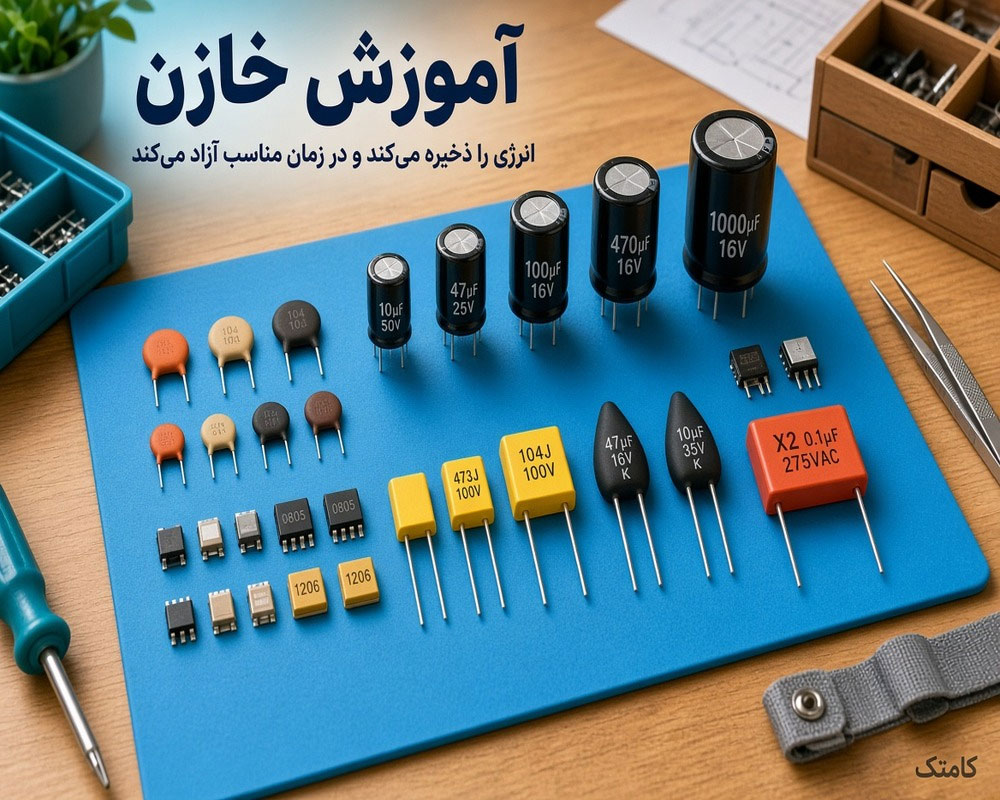

خازن یک قطعه الکترونیکی است که انرژی الکتریکی را در خود ذخیره می‌کند و آن را به‌وسیله یک میدان الکترواستاتیک نگه می‌دارد. این انرژی در شرایط خاصی آزاد می‌شود و به مدار تحویل داده می‌شود. خازن‌ها در انواع مختلفی ساخته می‌شوند که از رایج‌ترین آن‌ها می‌توان به خازن‌های مسطح اشاره کرد. این نوع خازن‌ها از دو صفحه هادی تشکیل شده‌اند که بین آن‌ها یک ماده عایق (مانند سرامیک یا کاغذ) قرار دارد.

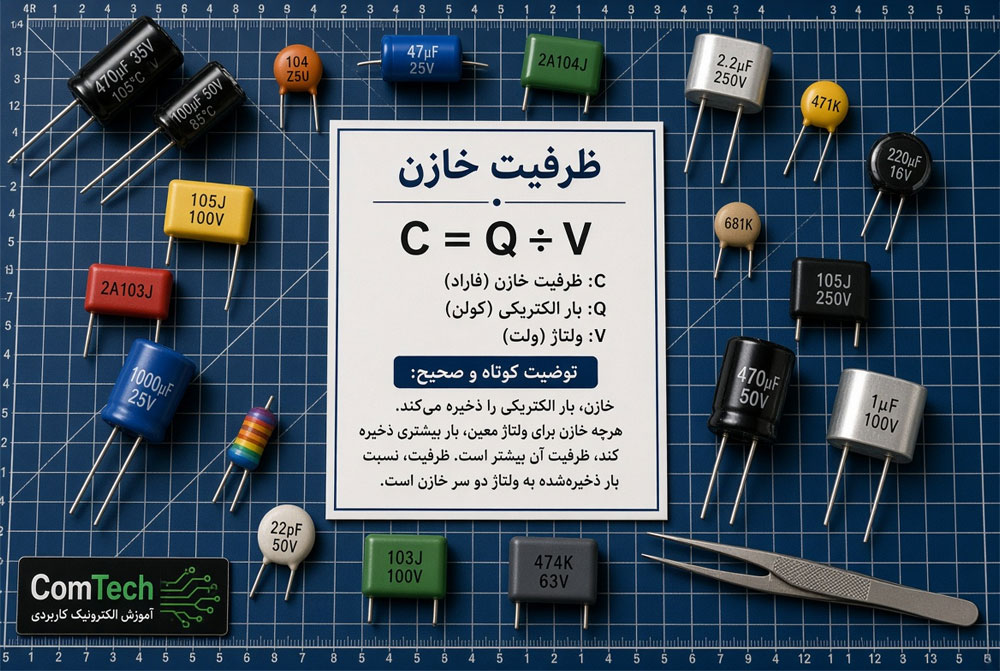

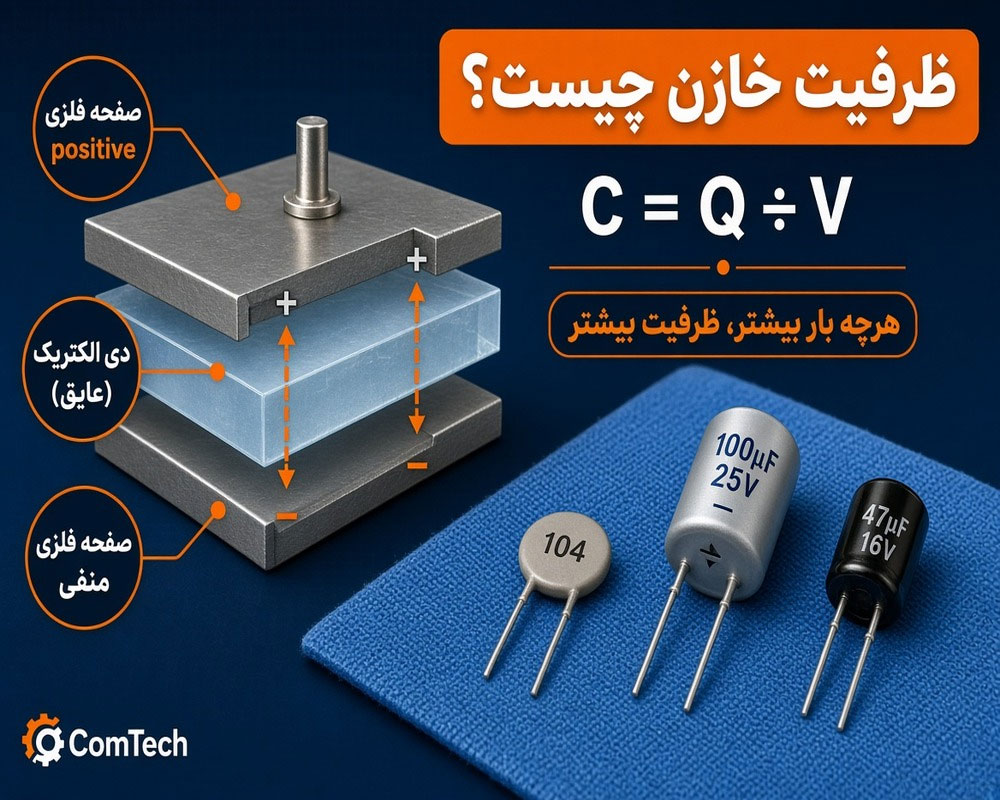

ظرفیت خازن (Capacitance) و تأثیر آن در طراحی مدارهای الکترونیکی

یکی از مهم‌ترین ویژگی‌های خازن، ظرفیت آن است که با حرف C نمایش داده می‌شود. ظرفیت خازن معیاری است که توانایی خازن در ذخیره بار الکتریکی را نشان می‌دهد. این ظرفیت به‌طور دقیق‌تر عبارت است از مقدار بار الکتریکی که باید روی یکی از صفحات خازن جمع شود تا پتانسیل آن نسبت به صفحه دیگر به اندازه یک ولت افزایش یابد. به عبارت ساده‌تر، ظرفیت خازن برابر با حاصل تقسیم بار الکتریکی (Q) ذخیره‌شده بر اختلاف پتانسیل (V) بین دو صفحه خازن است.

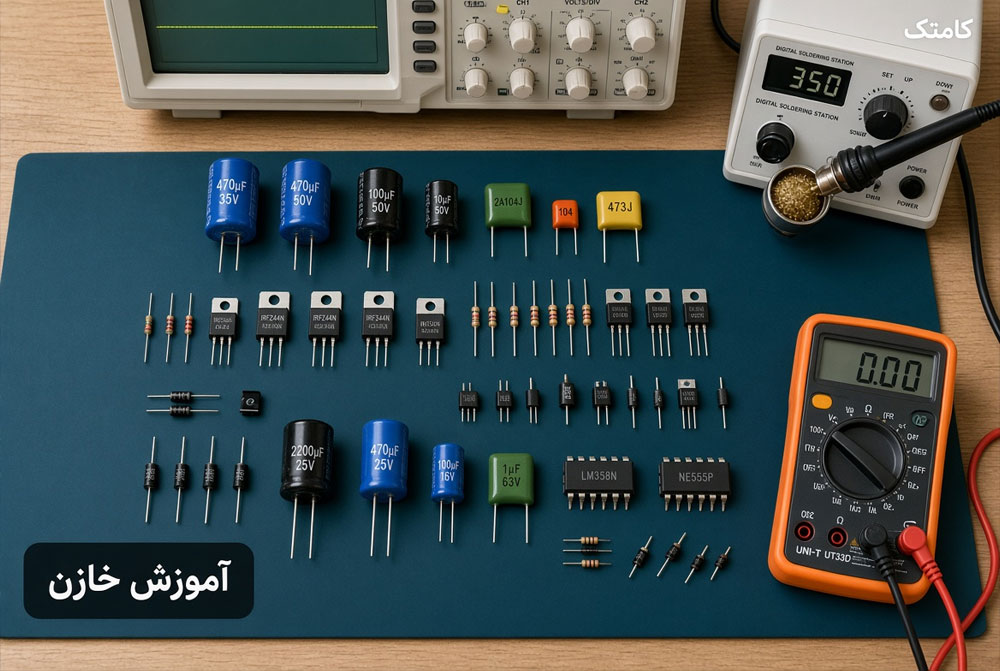

واحد اندازه‌گیری ظرفیت خازن

ظرفیت خازن معمولاً با واحد فاراد (Farad) اندازه‌گیری می‌شود. به دلیل اندازه‌های مختلف خازن‌ها، از واحدهای کوچکتری مانند میکروفاراد (µF)، نانوفاراد (nF) و پیکوفاراد (pF) نیز برای اندازه‌گیری ظرفیت‌های کوچک‌تر استفاده می‌شود. این واحدها به کمک طراحی مدارهای دقیق و بهینه کمک می‌کنند.

کاربردهای خازن در الکترونیک و برق

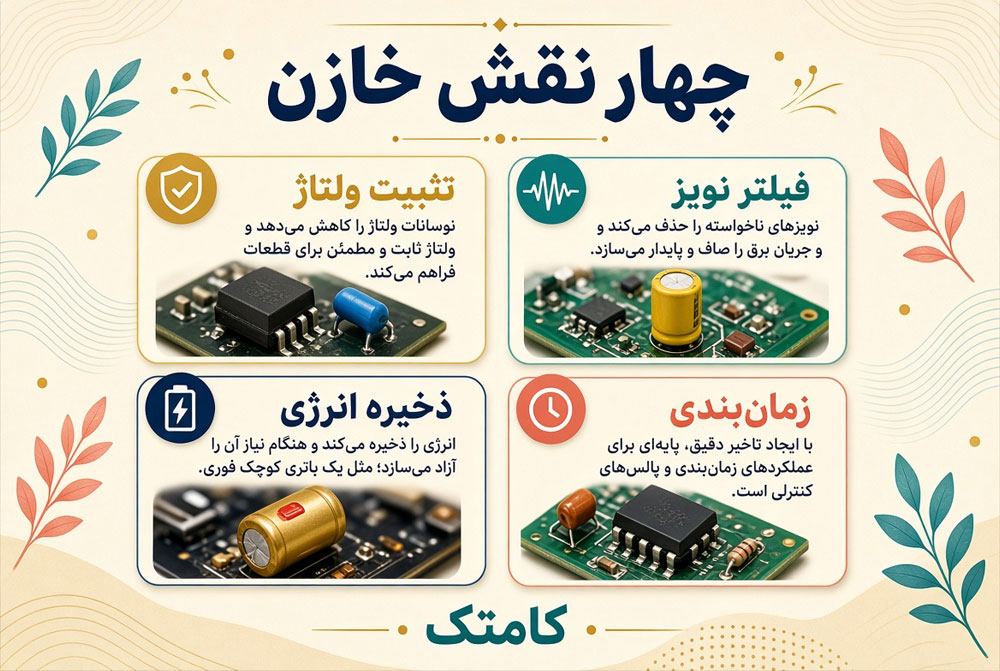

خازن‌ها در مدارهای مختلف الکترونیکی کاربرد دارند. از جمله کاربردهای رایج آن‌ها می‌توان به مدارهای فیلتر، مدارهای تایمینگ، ذخیره‌سازی انرژی و مدارهای تغذیه اشاره کرد. خازن‌ها در فیلتر کردن سیگنال‌ها، حذف نویز، تثبیت ولتاژ و زمان‌بندی تأخیرها نقش بسزایی دارند. به عنوان مثال، در مدارهای DC و AC، از خازن‌ها برای تصفیه و فیلتر کردن سیگنال‌ها استفاده می‌شود.

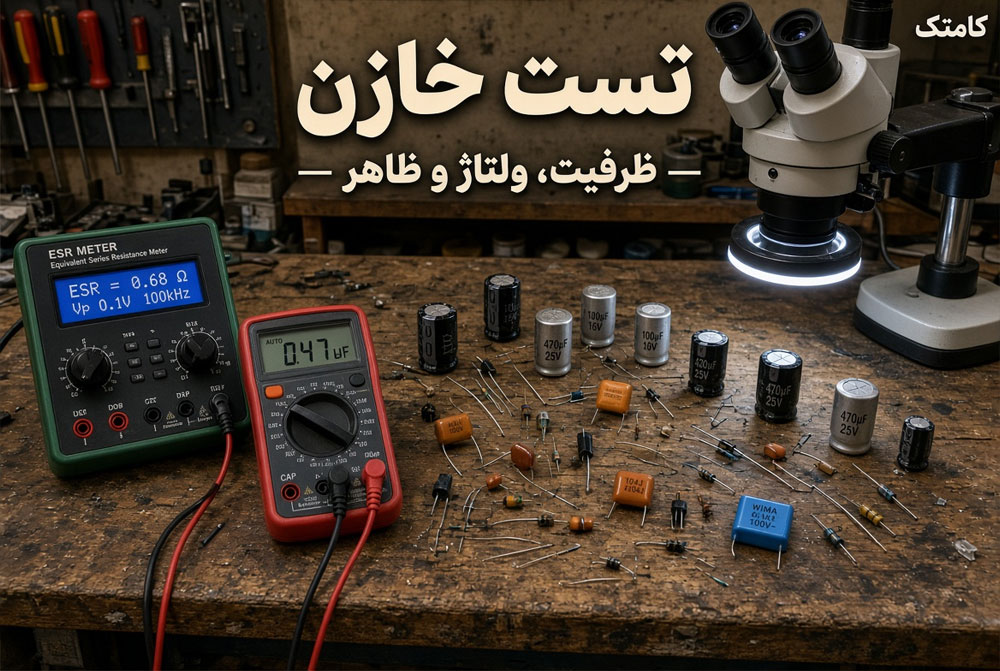

انتخاب و تست خازن‌ها در مدارهای الکترونیکی

برای انتخاب خازن مناسب، باید به فاکتورهایی همچون ظرفیت، ولتاژ کاری، نوع عایق، اندازه و نوع خازن توجه کرد. همچنین در تعمیرات و نگهداری مدارها، تست خازن‌ها برای بررسی عملکرد آن‌ها ضروری است. از ابزارهای مختلفی مانند مولتی‌متر دیجیتال و تستر خازن برای اندازه‌گیری ظرفیت خازن و بررسی سالم بودن آن‌ها استفاده می‌شود.

در نهایت، خازن‌ها به‌عنوان یکی از اجزای اصلی و ضروری در طراحی و تعمیر مدارهای الکترونیکی و برق شناخته می‌شوند. آشنایی با ظرفیت، ویژگی‌ها و نحوه عملکرد خازن‌ها، گامی اساسی در درک عمیق‌تر الکترونیک و طراحی مدارهای پیچیده‌تر است. در این مقاله، به بررسی تعریف ظرفیت خازن، کاربردهای آن در صنعت الکترونیک و نحوه تست و انتخاب خازن‌ها پرداختیم. با مطالعه بیشتر و انجام آزمایش‌های عملی، می‌توانید به مهارت‌های پیشرفته در آموزش الکترونیک دست یابید.

آموزش الکترونیک

مقاومت الکتریکی (Resistor) و اهمیت آن در طراحی مدارهای الکترونیکی

مقاومت الکتریکی یکی از اجزای اصلی و اساسی در طراحی و تحلیل مدارهای الکترونیکی است. این قطعه، که به عنوان Resistor شناخته می‌شود، در حقیقت عنصری است که در برابر جریان الکتریکی مقاومت کرده و از عبور بیش از حد جریان جلوگیری می‌کند. در آموزش الکترونیک، به معرفی مقاومت الکتریکی و ویژگی‌های آن، انواع مختلف مقاومت‌ها و نقش آن‌ها در طراحی و عملکرد مدارهای الکترونیکی خواهیم پرداخت.

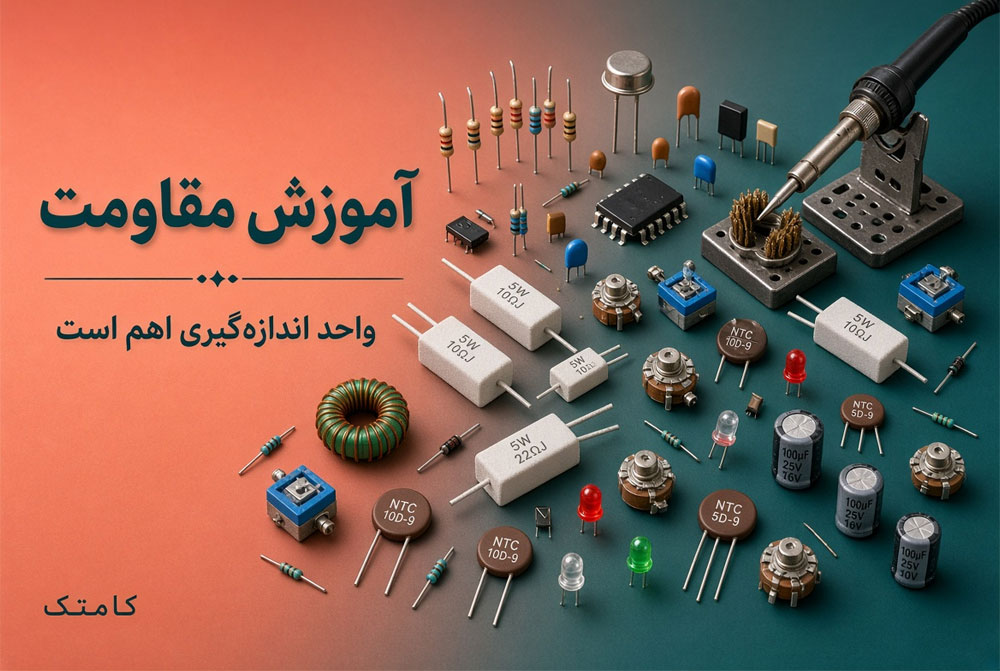

تعریف مقاومت الکتریکی و واحد اندازه‌گیری آن

مقاومت الکتریکی، معیاری است که نشان می‌دهد یک ماده یا قطعه تا چه حد در برابر جریان الکتریکی مقاوم است. این مقاومت به صورت R نمایش داده می‌شود و واحد اندازه‌گیری آن اهم (Ω) است. هرچه مقدار مقاومت یک قطعه بیشتر باشد، جریان کمتری از آن عبور می‌کند.

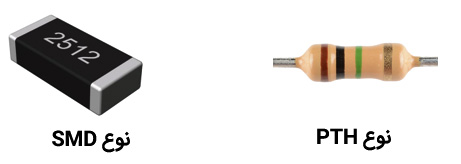

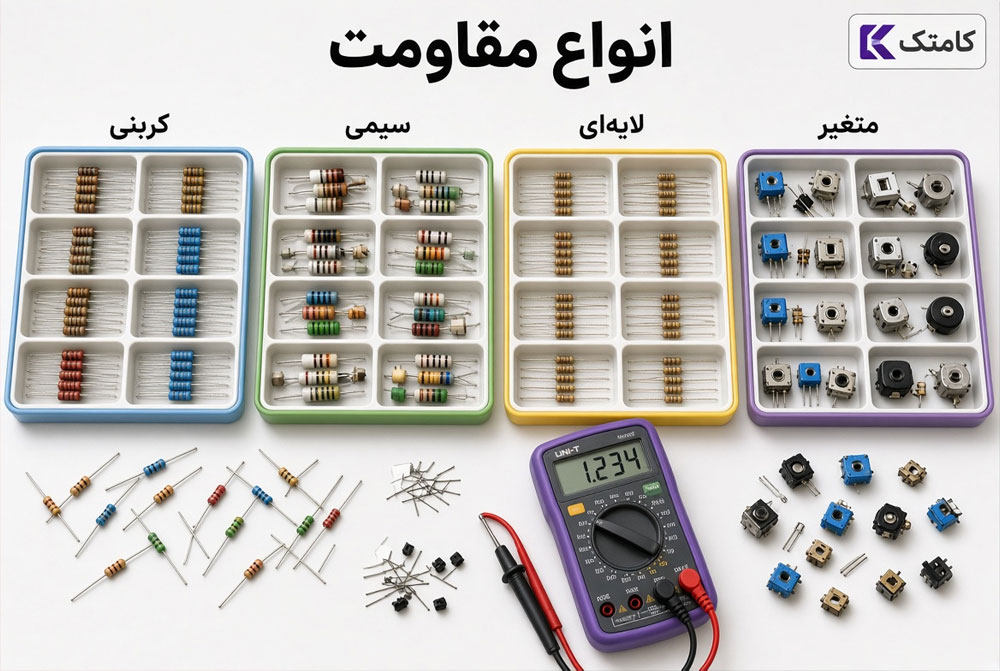

انواع مقاومت‌های الکتریکی

مقاومت‌های الکتریکی به طور کلی به دو دسته اصلی تقسیم می‌شوند:

1. مقاومت‌های ثابت (Fixed Resistors): این نوع مقاومت‌ها دارای مقدار ثابت اهم هستند و هیچ تغییری در مقدار مقاومت آن‌ها در طول زمان ایجاد نمی‌شود. این مقاومت‌ها معمولاً در مدارهایی به‌کار می‌روند که نیاز به جریان ثابت دارند. برخی از انواع مقاومت‌های ثابت شامل مقاومت‌های کربنی، سیمی و لایه‌ای هستند.

2. مقاومت‌های متغیر (Variable Resistors): این نوع مقاومت‌ها به‌گونه‌ای طراحی شده‌اند که می‌توان مقدار مقاومت آن‌ها را تغییر داد. این تغییرات به‌وسیلهٔ تنظیم دستی یا اتوماتیک صورت می‌گیرد. پتانسیومترها و ترمیستورها از جمله مقاومت‌های متغیر هستند که در مدارهایی مانند تنظیم ولتاژ و کنترل شدت جریان استفاده می‌شوند.

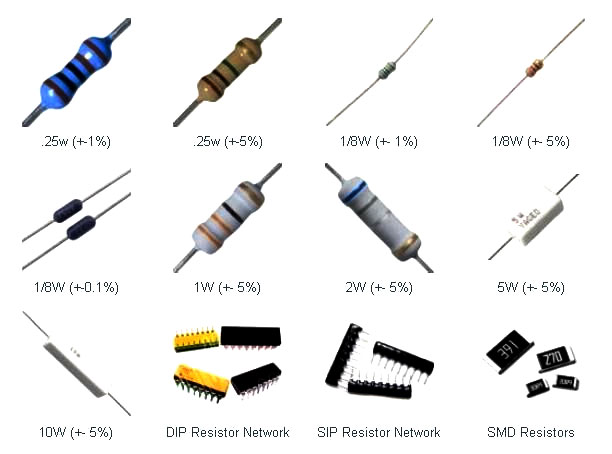

انواع مقاومت‌های ثابت

مقاومت‌های ثابت خود به سه نوع اصلی تقسیم می‌شوند:

1. مقاومت‌های کربنی (Carbon Resistors): این نوع مقاومت‌ها از مواد کربنی ترکیبی ساخته می‌شوند و به دلیل هزینه پایین، در بسیاری از مدارهای الکترونیکی کاربرد دارند. مقاومت‌های کربنی معمولاً در مدارهایی که نیاز به دقت کمتری دارند، استفاده می‌شوند.

2. مقاومت‌های سیمی (Wire-Wound Resistors): این نوع مقاومت‌ها از سیم‌های مقاوم که به صورت پیچیده شده‌اند، ساخته می‌شوند. این مقاومت‌ها برای کاربردهایی که نیاز به دقت بالا و توان‌بالا دارند، مناسب هستند. به‌ویژه در مدارهای قدرت و الکترونیک صنعتی کاربرد دارند.

3. مقاومت‌های لایه‌ای (Film Resistors): مقاومت‌های لایه‌ای از لایه‌های مقاوم فلزی روی یک سطح سرامیکی تشکیل شده‌اند. این نوع مقاومت‌ها به دلیل دقت بالا و پایداری در شرایط محیطی مختلف، در مدارهای حساس و دقیق، نظیر مدارهای دیجیتال و مدارهای ریزپردازنده‌ها کاربرد دارند.

نقش مقاومت در مدارهای الکترونیکی

مقاومت‌ها نقشی حیاتی در عملکرد مدارهای الکترونیکی دارند. برخی از کاربردهای اصلی آن‌ها عبارتند از:

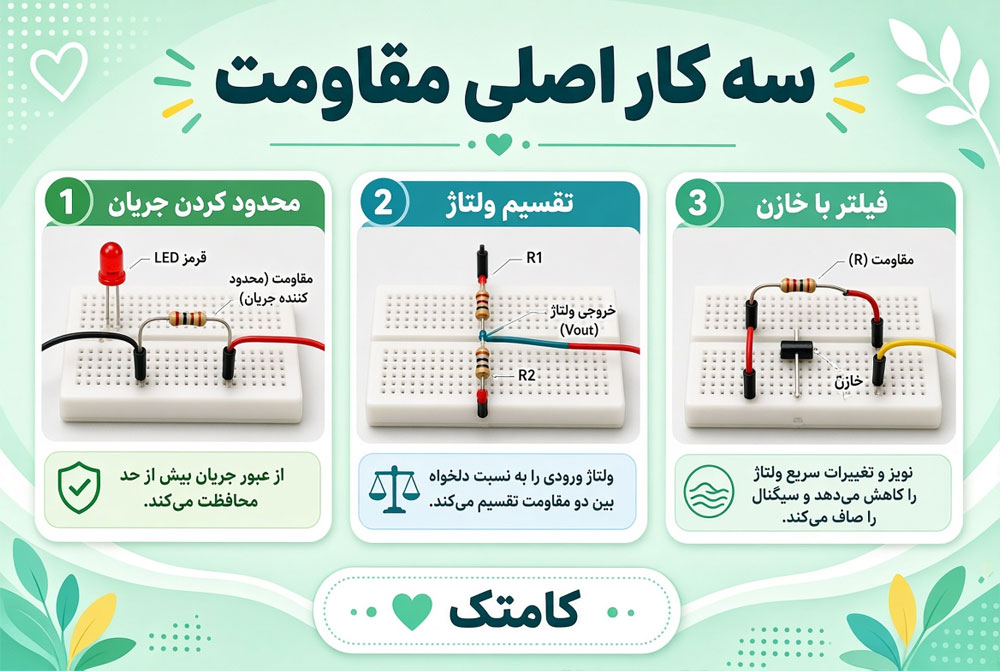

• کنترل جریان الکتریکی: مقاومت‌ها به‌طور عمده برای تنظیم جریان و محدود کردن آن به‌کار می‌روند. این امر باعث می‌شود که از آسیب به دیگر قطعات مدار جلوگیری شود.

• تقسیم ولتاژ: مقاومت‌ها در مدارهای تقسیم ولتاژ استفاده می‌شوند. این نوع مدارها معمولاً برای توزیع ولتاژ به قطعات مختلف مدار به‌کار می‌روند.

• فیلتر کردن سیگنال‌ها: مقاومت‌ها در ترکیب با خازن‌ها و سلف‌ها به‌منظور فیلتر کردن سیگنال‌های فرکانس بالا و حذف نویز از مدارهای آنالوگ و دیجیتال استفاده می‌شوند.

ویژگی‌های فنی مقاومت الکتریکی

در هنگام انتخاب یک مقاومت برای یک مدار خاص، باید ویژگی‌های فنی مختلفی را در نظر گرفت:

1. مقدار مقاومت: بسته به نیاز مدار، مقدار مقاومت باید به درستی انتخاب شود. این مقدار معمولاً بر اساس اهم (Ω) مشخص می‌شود.

2. توان: مقاومت‌ها توان خاصی دارند که نشان‌دهنده توان الکتریکی است که می‌توانند بدون آسیب به قطعه از آن عبور دهند. این ویژگی برای انتخاب مناسب مقاومت در مدارهای قدرت بسیار حائز اهمیت است.

3. دقت: مقاومت‌ها دارای میزان دقت هستند که نشان‌دهنده انحراف مقدار مقاومت از مقدار واقعی است. این ویژگی به‌ویژه در مدارهای حساس و دقیق اهمیت زیادی دارد.

مقاومت الکتریکی یکی از اجزای حیاتی و ضروری در طراحی، تحلیل و تعمیر مدارهای الکترونیکی است. با شناخت دقیق انواع مقاومت‌ها و ویژگی‌های آن‌ها، می‌توان به بهینه‌سازی عملکرد مدارهای مختلف پرداخته و از آسیب به قطعات جلوگیری کرد. انتخاب صحیح مقاومت در هر مدار، علاوه بر افزایش کارایی سیستم، طول عمر مدار را نیز افزایش می‌دهد. این مقاله به شما کمک می‌کند تا درک بهتری از مقاومت‌ها و کاربردهای آن‌ها در الکترونیک داشته باشید.

مقاومت الکتریکی یکی از اجزای حیاتی و ضروری در طراحی، تحلیل و تعمیر مدارهای الکترونیکی است. با شناخت دقیق انواع مقاومت‌ها و ویژگی‌های آن‌ها، می‌توان به بهینه‌سازی عملکرد مدارهای مختلف پرداخته و از آسیب به قطعات جلوگیری کرد. انتخاب صحیح مقاومت در هر مدار، علاوه بر افزایش کارایی سیستم، طول عمر مدار را نیز افزایش می‌دهد. این مقاله به شما کمک می‌کند تا درک بهتری از مقاومت‌ها و کاربردهای آن‌ها در الکترونیک داشته باشید.

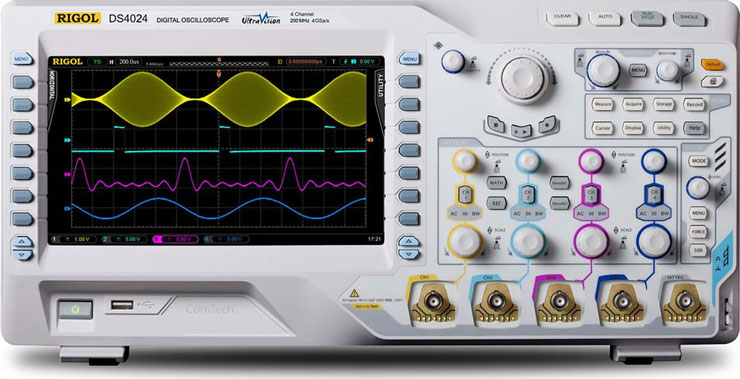

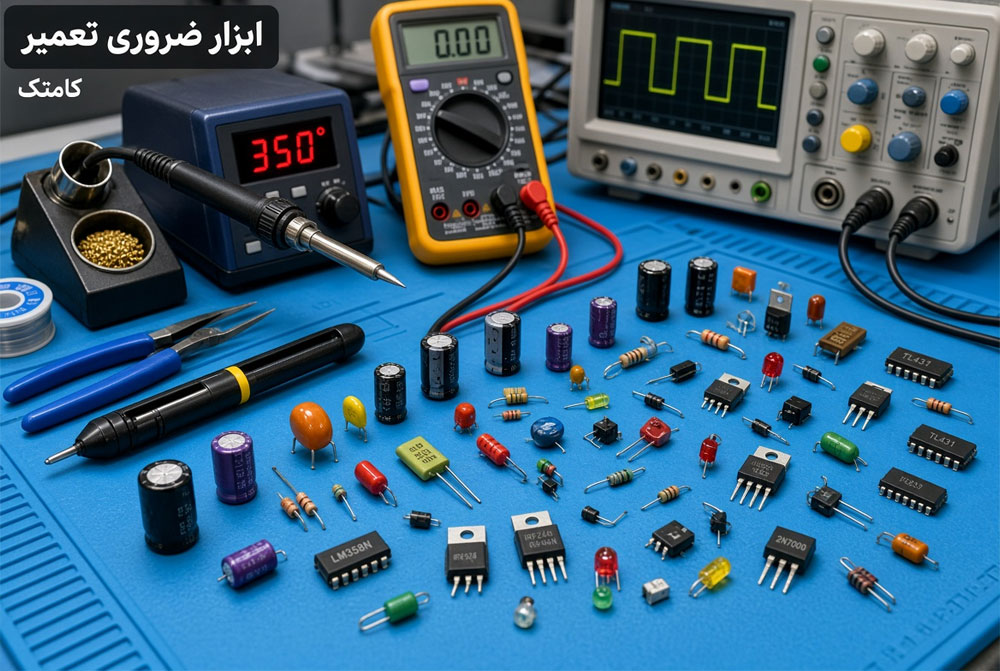

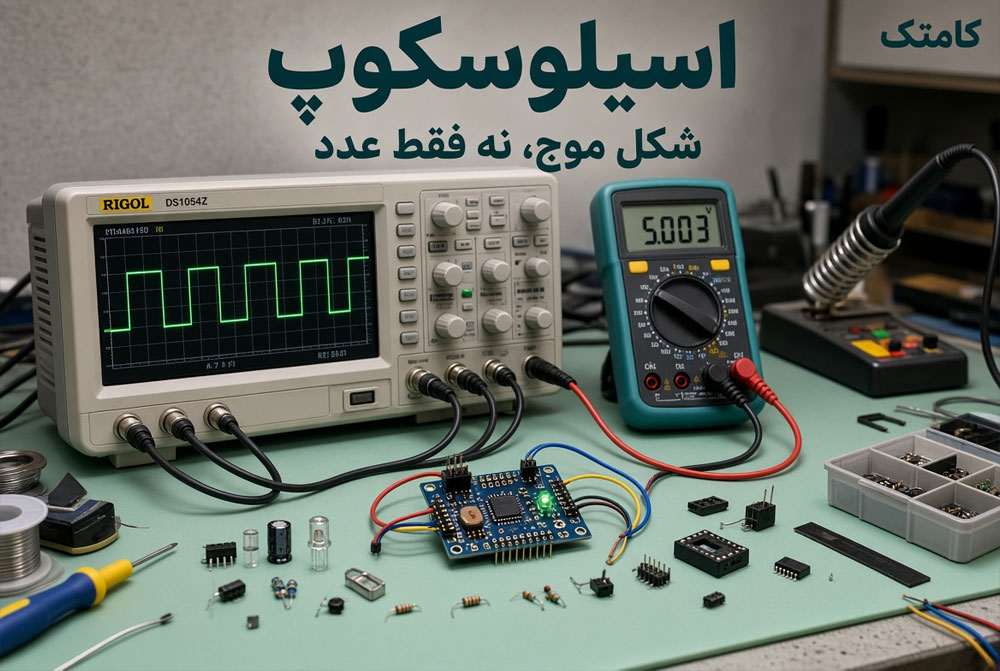

ابزارهای ضروری در آموزش الکترونیک و تعمیرات حرفه‌ای مدارهای الکترونیکی

در زمینه آموزش الکترونیک و تعمیرات مدارهای الکترونیکی، استفاده از ابزارهای تخصصی و دقیق برای عیب‌یابی و تعمیر قطعات مختلف مدار اهمیت فراوانی دارد. هر ابزار در این زمینه نقش ویژه‌ای در تشخیص و تعمیر مشکلات مدارها ایفا می‌کند. در این مقاله، به بررسی ابزارهای کلیدی و تخصصی مورد استفاده در تعمیرات SMD، بردهای چندلایه و آی‌سی‌های BGA می‌پردازیم.

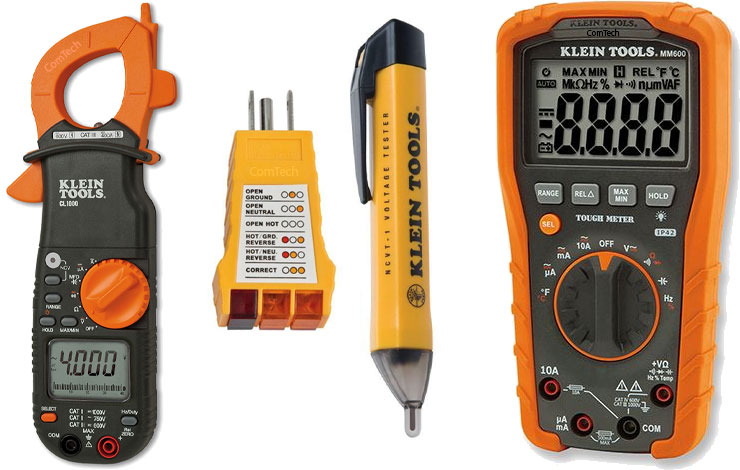

مولتی‌متر دیجیتال: ابزار اصلی برای اندازه‌گیری پارامترهای الکتریکی

مولتی‌متر دیجیتال یکی از ابزارهای اصلی در تعمیرات الکترونیکی است که برای اندازه‌گیری ولتاژ (V)، جریان (A) و مقاومت (Ω) مورد استفاده قرار می‌گیرد. این دستگاه قادر است تا سلامت قطعات مختلف مدار و مشخصات فنی آن‌ها را بررسی کند. به‌طور خاص، مولتی‌متر دیجیتال برای اندازه‌گیری دقیق‌تر در مدارهای SMD و بردهای دیجیتال به کار می‌رود، زیرا این دستگاه‌ها دارای دقت بالا و صفحه نمایش دیجیتال هستند که نتایج اندازه‌گیری را به صورت عددی و قابل فهم نمایش می‌دهند.

مولتی‌مترهای دیجیتال معمولاً دارای ویژگی‌هایی مانند قابلیت اندازه‌گیری جریان‌های کوچک و ولتاژهای پایین و واحدهای اندازه‌گیری دقیق برای تحلیل قطعات حساس هستند. برای تعمیرات پیشرفته و عیب‌یابی دقیق‌تر، این ابزار کمک می‌کند تا مشکلات قطعاتی مانند ترانزیستورها، دیودها و خازن‌ها شناسایی شوند.

هویه دیجیتال: ابزار حیاتی برای لحیم‌کاری و تعمیر قطعات SMD

هویه یکی دیگر از ابزارهای کلیدی در تعمیرات الکترونیکی است که برای لحیم‌کاری قطعات استفاده می‌شود. هویه‌ها در تعمیرات SMD، بردهای چندلایه و آی‌سی‌های پیچیده مانند BGA به‌کار می‌روند. هویه‌های SMD Tip برای لحیم‌کاری قطعات ظریف SMD، به ویژه خازن‌ها، مقاومت‌ها و ترانزیستورهای سطح‌مقابل، طراحی شده‌اند. نوک ظریف هویه‌های ۴۰ وات می‌تواند به‌راحتی قطعات کوچک SMD را از برد جدا کند و در اتصالات پیچیده‌تر، دقت بالاتری ارائه دهد.

همچنین، در حین لحیم‌کاری آی‌سی‌ها و میکروچیپ‌ها، استفاده از هویه‌های دقیق برای اتصال پایه‌ها به‌ویژه در زیر ذره‌بین یا لوپ‌های با بزرگنمایی بالا الزامی است تا اتصالات به‌طور دقیق و بدون آسیب به مدار برقرار شوند. هویه‌های با توان پایین و نوک بسیار ظریف برای انجام لحیم‌کاری‌های دقیق، نقش اساسی دارند.

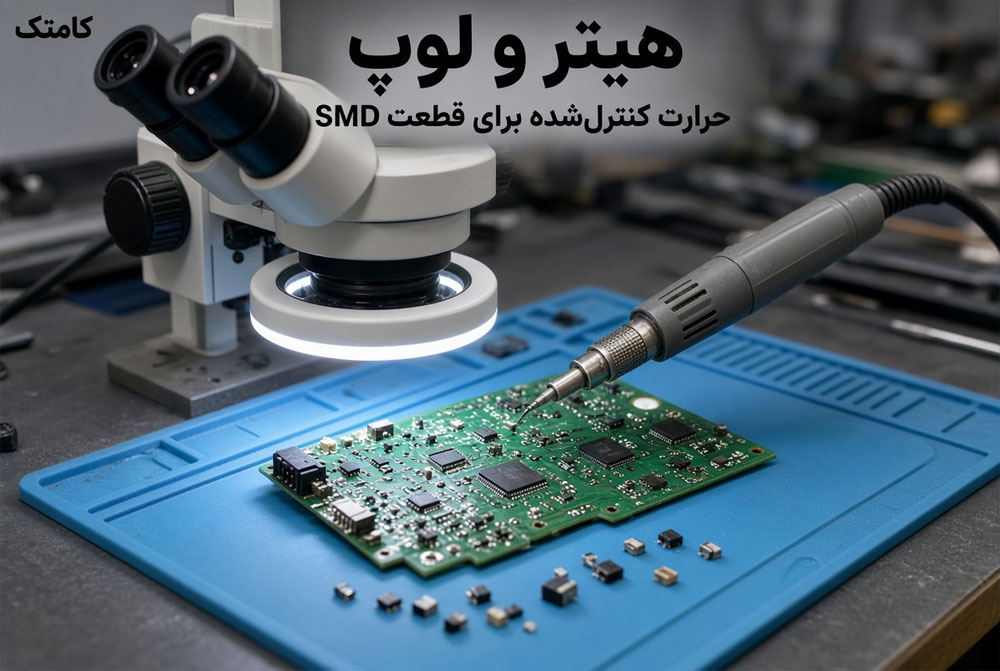

هیتر: ابزار پیشرفته برای برداشتن قطعات از روی بردهای SMD و چندلایه

هیتر یکی دیگر از ابزارهای ضروری برای تعمیرات الکترونیکی است که برای برداشتن قطعات از روی بردهای چندلایه و SMD به‌کار می‌رود. هیترها با ایجاد حرارت یکنواخت و کنترل‌شده به تعمیرکاران این امکان را می‌دهند که قطعات حساس مانند آی‌سی‌های BGA را به‌راحتی از برد جدا کنند، بدون اینکه به مدار آسیب وارد شود.

هیترهای پیشرفته دارای پمپ باد قوی هستند که برای اعمال فشار یکنواخت و کنترل‌شده به مدار، استفاده می‌شوند. این دستگاه‌ها دارای ویژگی‌هایی مانند دما و فشار قابل تنظیم هستند که در تعمیرات دقیق بسیار ضروری است. هیترهای با پمپ باد با کیفیت بالا، مانند مدل Quick 861، توانایی حفظ حرارت ثابت را دارند و برای تعمیرات پیچیده‌تر و نیازمند دقت بالا بهترین انتخاب هستند.

لوپ و نور مناسب: ابزارهای دقیق برای تشخیص عیوب مدار

درآموزش  تعمیر بردهای الکترونیکی و تحلیل دقیق مدارها، استفاده از لوپ (ذره‌بین) با بزرگنمایی 4 تا 8 برابر برای تشخیص قطعی مدار و پایه‌های آی‌سی‌ها ضروری است. این ابزار به تعمیرکاران کمک می‌کند تا مشکلات کوچکی مانند اتصالات کوتاه، ساییدگی پایه‌ها و شکستگی در مدارهای SMD را شناسایی کنند.

همچنین، برای انجام تعمیرات دقیق و مشاهده جزئیات در هنگام لحیم‌کاری و اتصال پایه‌ها، استفاده از نور مناسب با روشنایی یکنواخت و لوپ‌های با کیفیت بالا برای دید بهتر الزامی است. نور مناسب به ویژه در محیط‌های با فضای کاری محدود و مدارهای کوچک بسیار حیاتی است.

دستگاه BGA و IR: راه‌حل پیشرفته برای تعمیر آی‌سی‌های BGA

برای تعمیر آی‌سی‌های BGA (Ball Grid Array)، دستگاه‌های پیشرفته مانند دستگاه BGA و دستگاه IR از جمله بهترین انتخاب‌ها هستند. این دستگاه‌ها به‌طور خاص برای برداشتن، نصب و پایه‌سازی آی‌سی‌های BGA طراحی شده‌اند. این دستگاه‌ها حرارت یکنواخت را از بالا و پایین آی‌سی ایجاد کرده و آن را به‌طور کنترل‌شده به مدار منتقل می‌کنند، بدون اینکه به برد آسیب برسانند.

دستگاه‌های BGA با تنظیم دقیق دمای بالا و پایین، برای ترمیم و تعویض چیپ‌ها به کار می‌روند و با استفاده از سری‌های مختلف می‌توانند بر روی چیپ‌ها تمرکز کرده و بدون وارد آوردن آسیب به برد، آن‌ها را جدا کنند. این دستگاه‌ها دارای قابلیت‌های خاص مانند حرارت‌دهی دوطرفه و متمرکز کردن گرما هستند که موجب افزایش دقت و راحتی در تعمیرات پیچیده می‌شود. قیمت دستگاه‌های BGA Machine از 40 میلیون تومان به بالا متغیر است و این دستگاه‌ها معمولاً برای تعمیرات تخصصی و حرفه‌ای استفاده می‌شوند.

لوازم جانبی برای تعمیرات آی‌سی‌های BGA

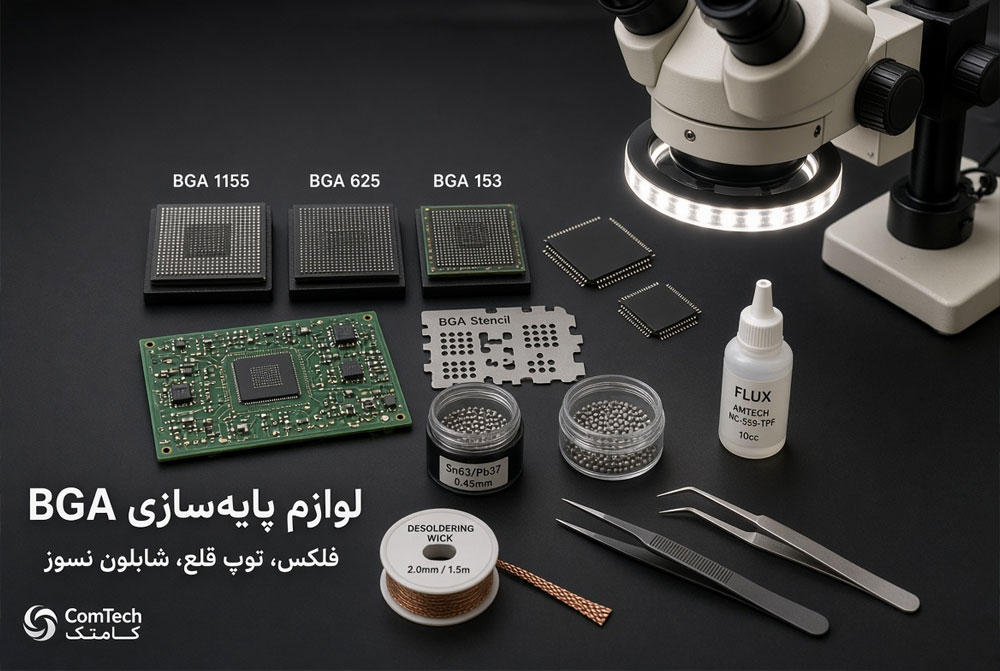

در تعمیرات آی‌سی‌های BGA، استفاده از توپ قلع و شابلون‌های نسوز برای پایه‌سازی و اتصال به‌ویژه در هنگام نصب مجدد چیپ‌ها ضروری است. همچنین استفاده از مایع فلکس به‌عنوان پایه‌گذار روغنی زیر چیپ‌ها موجب افزایش کارایی و اطمینان از اتصال مناسب می‌شود.

در تعمیرات الکترونیکی پیشرفته، به‌ویژه در تعمیرات SMD و آی‌سی‌های BGA، استفاده از ابزارهای تخصصی و دقیق نظیر مولتی‌متر دیجیتال، هویه‌های دقیق SMD، هیترهای با کیفیت بالا، لوپ‌های حرفه‌ای و دستگاه‌های BGA، برای انجام تعمیرات با دقت و کیفیت بالا الزامی است. آگاهی از ویژگی‌ها، کارکرد و کاربرد هر یک از این ابزارها به تعمیرکاران این امکان را می‌دهد که به‌طور مؤثرتر و سریع‌تر به عیب‌یابی و تعمیر مدارهای الکترونیکی بپردازند.

استفاده از مواد و لوازم کمکی در تعمیرات

در فرآیند تعمیرات الکترونیکی، استفاده از مواد و لوازم کمکی برای بهبود عملکرد تعمیرات ضروری است:

• مایع فلکس: این مایع برای تمیز کردن و پایه‌سازی زیر قطعات مانند آی‌سی‌های BGA کاربرد دارد. فلکس باعث بهبود کیفیت اتصال و جلوگیری از اتصالات ضعیف می‌شود.

• توپ قلع: برای لحیم‌کاری و پایه‌سازی استفاده می‌شود و باعث ایجاد اتصالات مستحکم و مقاوم در برابر دما می‌شود.

• شابلون نسوز: برای پایه‌سازی آی‌سی‌های BGA و آی‌سی‌های با پین‌های ریز استفاده می‌شود. این شابلون‌ها برای توزیع یکنواخت قلع به‌کار می‌روند.

• مواد شوینده: برای تمیز کردن بردهای الکترونیکی بعد از لحیم‌کاری و استفاده از فلکس، از مواد شوینده‌ای مانند تینر یا مایع‌های مخصوص تمیزکاری برد استفاده می‌شود. این مواد باید به‌گونه‌ای انتخاب شوند که آسیبی به مدار وارد نکنند.

تجربه و دانش در تعمیرات الکترونیک

تعمیر قطعات الکترونیکی نیاز به دقت و تجربه دارد. بسیاری از تعمیرکاران ماهر با استفاده از آشنایی عمیق با قطعات SMD و تست قطعات معیوب، می‌توانند به‌سرعت قطعات آسیب‌دیده را شناسایی کرده و آن‌ها را جایگزین کنند. از جمله مهم‌ترین مهارت‌ها در این زمینه، توانایی شناسایی قطعات سوخته یا معیوب است که گاهی با آسیب‌های ظاهری مانند سیاه شدن مشخص نمی‌شوند. در این مواقع، استفاده از قطعات مشابه سالم از روی برد‌های دیگر می‌تواند راه‌حل مؤثری باشد.
