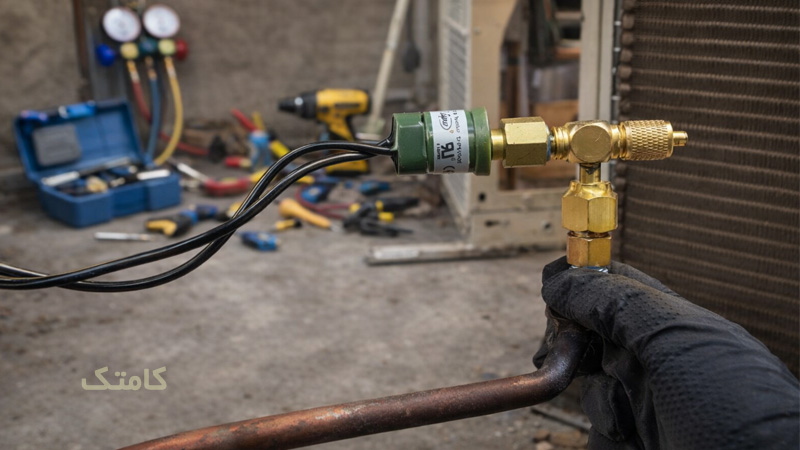

شیر انبساط کولر گازی چیست؟

شیر انبساط کولر گازی (Expansion Valve) در سیستم‌های تبرید و کولرهای گازی از اهمیت ویژه‌ای برخوردار است. این قطعه به‌عنوان پل ارتباطی بین اواپراتور و کندانسور عمل کرده و نقش اساسی در کنترل جریان مبرد و تنظیم آن در دستگاه‌های تهویه مطبوع ایفا می‌کند. عملکرد صحیح شیر انبساط می‌تواند تاثیر مستقیمی بر کیفیت سرمایش دستگاه داشته باشد.

عملکرد شیر انبساط کولر گازی

شیر انبساط در کولر گازی، وظیفه دارد فشار مبرد را کاهش داده و میزان ورود آن به اواپراتور را تنظیم کند. در دوره آموزش نصب کولر گازی متوجه میشوید که پس از عبور مبرد از کمپرسور و کندانسور که فشار و دمای بالایی دارند، عملکرد شیر انبساط باعث می‌شود که:

• مبرد پرفشار به مایع کم‌فشار تبدیل شود.

• مایع سرد شده به اواپراتور وارد شده و قادر به جذب گرمای محیط می‌شود.

• در نهایت فرآیند سرمایش به‌طور پیوسته و با بازدهی بالا انجام می‌شود.

اهمیت شیر انبساط در عملکرد کولر گازی

عملکرد نادرست شیر انبساط می‌تواند مشکلات زیادی را در کولر گازی ایجاد کند، از جمله:

• عدم تنظیم مبرد ورودی به اواپراتور

• کاهش سرمایش کولر و اختلال در عملکرد آن

• افزایش فعالیت کمپرسور و خرابی زودهنگام آن

در نتیجه، عملکرد صحیح شیر انبساط یک عامل کلیدی در دوام و بازدهی کولر گازی است و اهمیت آن به دلایل زیر می‌باشد:

• شیر انبساط میزان عبور مبرد به داخل اواپراتور را کنترل می‌کند و اطمینان حاصل می‌شود که فشار و دمای مناسب حفظ شود و سیستم با راندمان بالا کار کند.

• با کاهش فشار مبرد، شیر انبساط شرایط لازم برای تبخیر آن در اواپراتور را فراهم کرده و از آسیب به کمپرسور جلوگیری می‌کند.

• عملکرد صحیح شیر انبساط موجب بهینه‌سازی مصرف انرژی و افزایش بازده کولر گازی می‌شود.

• خرابی یا عملکرد نادرست شیر انبساط می‌تواند باعث کاهش سرمایش، یخ‌زدگی اواپراتور یا فشار غیرطبیعی در سیستم شود.

انواع شیر انبساط کولر گازی

با توجه به سیستم‌های سرمایشی مورد استفاده در کولرهای گازی و نیاز به دقت در کنترل جریان مبرد، شیرهای انبساط به سه دسته اصلی تقسیم می‌شوند:

1. شیر انبساط لوله مویین (Capillary Tube)
   این نوع شیر معمولاً در اسپلیت‌های ساده و کولرهای پنجره‌ای به‌کار می‌رود. لوله‌های مویین فاقد قطعات مکانیکی یا الکترونیکی پیچیده هستند و کنترل جریان مبرد با توجه به طول و قطر لوله انجام می‌شود.

2. شیر انبساط ترموستاتیکی (TXV)
   شیرهای انبساط ترموستاتیکی به سنسورهای حرارتی مجهز هستند که به تنظیم میزان ورود مبرد کمک می‌کنند. این نوع شیرها دقت بالایی در کنترل مبرد دارند و معمولاً برای سیستم‌های پیشرفته و نیمه‌صنعتی استفاده می‌شوند.

3. شیر انبساط الکترونیکی (EEV)
   این شیرها با استفاده از سیگنال‌های الکترونیکی جریان مبرد را کنترل می‌کنند. استپ موتور و سنسورهای دیجیتالی در این نوع شیرها به‌کار رفته است که بالاترین دقت را در میان انواع مختلف دارند و از قابلیت برنامه‌ریزی نیز برخوردارند.

دلایل خرابی شیر انبساط کولر گازی

شیر انبساط کولر گازی ممکن است در شرایط خاصی دچار اختلال شود که از جمله دلایل آن می‌توان به موارد زیر اشاره کرد:

علت خرابی شیر انبساط:

1. وجود ذرات فلزی، رطوبت یا اسید در مدار مبرد: این عوامل می‌توانند مسیر عبور شیر انبساط را مسدود کرده یا موجب خوردگی داخلی آن شوند.

2. سفت شدن، گیر کردن یا فرسایش قطعات داخلی: این موارد می‌توانند مانع از عملکرد صحیح شیر انبساط شوند.

3. اختلال در شیرهای انبساط الکترونیکی: در این نوع شیرها، نوسانات برقی یا اختلال در برد کنترل ممکن است باعث ارسال فرمان اشتباه به شیر شود.

4. استفاده از شیر انبساط نامناسب: انتخاب شیر انبساط نامناسب برای ظرفیت دستگاه یا نصب اشتباه آن می‌تواند عملکرد کل سیستم را تحت‌تاثیر قرار دهد.

5. خوردگی قطعات داخلی و زنگ‌زدگی: این مشکل در اثر رطوبت بالا یا استفاده از مبردهای بی‌کیفیت به‌وجود می‌آید.

6. نصب نادرست و تنظیم اشتباه شیرهای ترموستاتیکی: این مشکل می‌تواند اختلالاتی در عملکرد شیر انبساط به‌وجود آورد.

آلودگی مدار مبرد یکی از عوامل اصلی خرابی شیر انبساط است. در هنگام تعمیر یا تعویض کمپرسور، حتما از فیلتر درایر جدید استفاده کرده و سیستم را به‌طور کامل وکیوم کنید.

علائم خرابی شیر انبساط کولر گازی

در صورت بروز خرابی در شیر انبساط کولر گازی، ممکن است علائمی مشاهده شود که نشان‌دهنده اختلال در عملکرد این قطعه باشند. این علائم عبارتند از:

کاهش سرمایش

• هوای خروجی از کولر کمی گرم است.

• برای خنک کردن محیط، دستگاه به زمان بیشتری نیاز دارد.

یخ‌زدگی لوله یا اواپراتور

• روی کویل‌های داخلی یا لوله‌ها یخ‌زدگی مشاهده می‌شود.

• یخ‌زدگی لوله‌ها یا کویل‌ها به دلیل ورود بیش‌از حد مبرد و گاهی انسداد جریان ایجاد می‌شود.

نوسانات فشار

• در گیج‌ها فشار غیرعادی مشاهده می‌شود.

• در لوله مکش، افزایش یا کاهش ناگهانی فشار رخ می‌دهد.

صدای غیرعادی

• صدای سوت زدن حین روشن شدن دستگاه شنیده می‌شود.

• گاهی ممکن است دستگاه لرزش زیادی تولید کند.

روشن و خاموش شدن مداوم کمپرسور

• کمپرسور به شکل مکرر خاموش و روشن می‌شود.

• ممکن است مبرد مورد نیاز به اواپراتور نرسد.

نحوه عیب‌یابی شیر انبساط کولر گازی

اگر از خرابی شیر انبساط کولر گازی خود مطمئن نیستید، با انجام مراحل زیر می‌توانید آن را به‌درستی عیب‌یابی کنید:

🔌 قطع برق کولر گازی
ابتدا برق اسپلیت را قطع کرده و چند دقیقه‌ای برای ایمنی بیشتر و تخلیه برد صبر کنید.

🛠️ محل قرارگیری شیر انبساط
اگر کولر گازی شما از نوع اسپلیت دیواری است، معمولاً شیر انبساط در پنل داخلی قرار دارد. برای دسترسی به آن، باید پشت اواپراتور را بررسی کنید. بدین منظور، قاب جلویی را باز کرده و فوم عایق را کنار بزنید.

🔍 شناسایی لوله‌ها

• لوله ورودی معمولاً یک لوله مسی نازک است که از کندانسور یا واحد بیرونی به دستگاه وارد می‌شود.

• لوله خروجی کمی ضخیم‌تر است و به کویل اواپراتور متصل می‌شود.

• لوله‌های سرویس که نزدیک به کمپرسور یا پشت پنل قرار گرفته‌اند را پیدا کنید.

🧰 اتصال گیج فشار
گیج فشار را به این لوله‌ها متصل کنید. در صورت مشاهده فشار بالا یا پایین در حالت کار یا استراحت دستگاه، احتمال اختلال در عملکرد شیر انبساط وجود دارد.

🌡️ اندازه‌گیری دمای خروجی و ورودی شیر انبساط
دمای خروجی و ورودی شیر انبساط را اندازه‌گیری کنید. اگر اختلاف دما از ۴ کمتر و از ۱۵ درجه سانتی‌گراد بیشتر باشد، نشان‌دهنده خرابی در شیر انبساط است. در چنین حالتی ممکن است تنظیمات شیرهای انبساط به درستی انجام نشده باشد یا شیر دچار گرفتگی شده باشد.

❄️ مشاهده یخ‌زدگی و نشانه‌های خرابی

• یخ‌زدگی روی لوله‌های خروجی یا اطراف شیر انبساط از نشانه‌های وجود اختلال است. این مشکل ممکن است به دلیل گرفتگی شیر انبساط یا تنظیم نامناسب شیر به وجود آید.

• علاوه بر یخ‌زدگی، مشاهده نشتی روغن یا تغییر رنگ بدنه شیر انبساط نیز می‌تواند از علائم خرابی باشد.

آموزش تعویض شیر انبساط کولر گازی

اگر بعد از عیب‌یابی شیر انبساط کولر گازی متوجه خرابی این قطعه شدید، بهتر است آن را به شکل زیر تعویض نمایید:

🔋 جمع‌آوری گاز مبرد
در اولین قدم باید با کمک دستگاه ریکاوری یا پمپ وکیوم گاز داخل شیر انبساط را تخلیه کنید. گاز مبرد را موقتا می‌توان در سیلندر نگهداری کرد.
نکات ایمنی:
استفاده از دستکش عایق حین تعویض شیر انبساط برای جلوگیری از خطر برق‌گرفتگی اهمیت زیادی دارد.

🔧 باز کردن لوله‌های متصل به شیر
از ابزارهای مخصوص کمک بگیرید تا بتوانید مهره‌هایی که شیر را به لوله‌ها متصل کرده‌اند، باز کنید. اگر اتصالات با جوش به یکدیگر متصل شده‌اند، باید از حرارت مناسب برای جداسازی آن‌ها استفاده کنید.

🔄 جایگزینی با شیر نو
شیرهای جدید باید با مدل قبلی از نظر نوع، سایز و فشار کاری کاملاً یکسان باشند. پس از تهیه یک شیر کاملاً مشابه، محل نصب را با یک دستمال مرطوب تمیز کنید. برای جلوگیری از نشت، از نشت‌گیرهای مسی یا نوار تفلون مخصوص استفاده کنید و شیر را در مکان مناسب قرار دهید.
توصیه آی پی امداد: معمولاً شیر انبساط قابل تعمیر نیست؛ بنابراین در اکثر موارد در صورت خرابی، باید شیر انبساط را تعویض کرد.

🌀 وکیوم کامل سیستم
بعد از نصب، دستگاه را وکیوم کنید. مدت زمان وکیوم باید حداقل ۱۵ دقیقه باشد. با انجام این کار می‌توانید از ورود رطوبت و هوا به سیستم جلوگیری کنید.

🔋 شارژ مجدد گاز مبرد
ظرفیت دستگاه و نوع مبرد مورد نیاز آن را از روی برچسب کولر یا دفترچه راهنمای آن شناسایی کنید. سپس با توجه به اطلاعات به‌دست آمده، گاز مبرد کولر گازی را شارژ کنید.

✅ بررسی نهایی کولر گازی
اسپلیت را مونتاژ کرده و آن را روشن کنید. سرمایش کولر گازی را مورد بررسی قرار دهید و میزان دما و فشار ورودی و خروجی را برای اطمینان بیشتر بررسی کنید.

نکات مهم برای جلوگیری از خرابی شیر انبساط اسپیلت

برای افزایش عمر شیر انبساط و جلوگیری از خرابی آن در کولر گازی، بهتر است به نکات زیر توجه کنید:

• از فیلتر درایر مناسب و وکیوم کامل سیستم هنگام نصب یا شارژ مجدد گاز استفاده کنید.

• شارژ گاز کولر گازی باید بر اساس وزن دقیق درج شده روی پلاک دستگاه و با استفاده از ابزار دقیق انجام شود.

• فقط از قطعات اورجینال و تایید‌شده توسط شرکت سازنده استفاده کنید.

• سرویس سالیانه کولر گازی شامل شست‌وشوی کندانسور، بررسی فیلترها و فشار سیستم انجام شود.

• از محافظ ولتاژ برای جلوگیری از نوسانات و بررسی سلامت برد کنترلی کولر گازی استفاده کنید.

• نصب دستگاه و تنظیمات باید توسط تکنسین مجرب و بر اساس دستورالعمل‌های شرکت سازنده انجام شود.

• حین تعویض کندانسور یا کمپرسور، مسیر لوله‌ها را شستشو داده و از تمیز بودن آن‌ها اطمینان حاصل کنید.

با رعایت این نکات، می‌توانید از عملکرد بهینه شیر انبساط کولر گازی خود اطمینان حاصل کنید و طول عمر دستگاه را افزایش دهید.

سوالات متداول درباره شیر انبساط کولر گازی

🔹 شیر انبساط کولر گازی چه کاربردی دارد؟
شیر انبساط یکی از قطعات کلیدی سیستم سرمایش است که وظیفه کاهش فشار و دمای گاز مبرد را بر عهده دارد تا مبرد بتواند در اواپراتور گرما را جذب کرده و فرآیند سرمایش انجام گیرد. بدون وجود این شیر، عملکرد کولر گازی مختل شده و کارایی سرمایش به شدت کاهش می‌یابد.

🔹 انواع شیر انبساط کولر گازی کدامند؟
شیرهای انبساط به طور کلی به دو دسته تقسیم می‌شوند:

• شیر انبساط ترموستاتیک (TXV): این شیر با تنظیم فشار و جریان مبرد بر اساس دمای اواپراتور عمل می‌کند و دقت بالایی در کنترل دارد.

• شیر انبساط ثابت: در این نوع شیر، جریان مبرد ثابت بوده و تغییرات دما را تنظیم نمی‌کند. این نوع شیر معمولاً ساده‌تر و ارزان‌تر است.

🔹 علائم خرابی شیر انبساط کولر گازی چیست؟
از جمله علائم خرابی شیر انبساط می‌توان به موارد زیر اشاره کرد:

• سرمایش نامنظم یا ناکافی

• یخ زدگی روی لوله‌های اواپراتور

• افزایش مصرف برق

• صدای غیرعادی در سیستم
  این علائم نشان‌دهنده اختلال در عملکرد شیر انبساط و نیاز به بررسی دقیق سیستم است.

🔹 چه عواملی باعث خرابی شیر انبساط می‌شوند؟
دلایل اصلی خرابی شیر انبساط عبارتند از:

• آلودگی و گرفتگی مسیر مبرد

• فشار نامناسب سیستم

• نصب یا نگهداری نادرست

• کارکرد طولانی و فرسودگی قطعه
  این عوامل می‌توانند عملکرد شیر انبساط را تحت تاثیر قرار داده و موجب خرابی آن شوند.

🔹 شیر انبساط کولر گازی کجاست؟
شیر انبساط در مسیر لوله مابین کندانسور و اواپراتور نصب می‌شود. این قطعه معمولاً در نزدیکی اواپراتور قرار دارد و وظیفه تنظیم جریان مبرد را بر عهده دارد.

🔹 عمر مفید شیر انبساط کولر گازی چقدر است؟
عمر مفید شیر انبساط معمولاً بین ۵ تا ۱۰ سال است. البته این مدت زمان بسته به کیفیت مبرد، نگهداری سیستم و شرایط محیطی ممکن است تغییر کند.

🔹 آیا می‌توان شیر انبساط کولر گازی را تمیز کرد؟
به دلیل حساسیت و دقت بالا در عملکرد شیر انبساط، تعویض شیر معمولاً گزینه بهتر از تمیز کردن آن است. تمیز کردن شیر انبساط تنها باید توسط تکنسین‌های حرفه‌ای و با استفاده از تجهیزات خاص انجام شود.

🔹 چه اقداماتی برای افزایش عمر شیر انبساط توصیه می‌شود؟
برای افزایش عمر شیر انبساط کولر گازی، اقدامات زیر توصیه می‌شود:

• استفاده از مبرد با کیفیت و مناسب

• شارژ دقیق گاز مبرد و تنظیم فشار مناسب سیستم

• انجام سرویس منظم و نگهداری دوره‌ای سیستم

• جلوگیری از ورود آلودگی و رطوبت به سیستم کولر گازی
