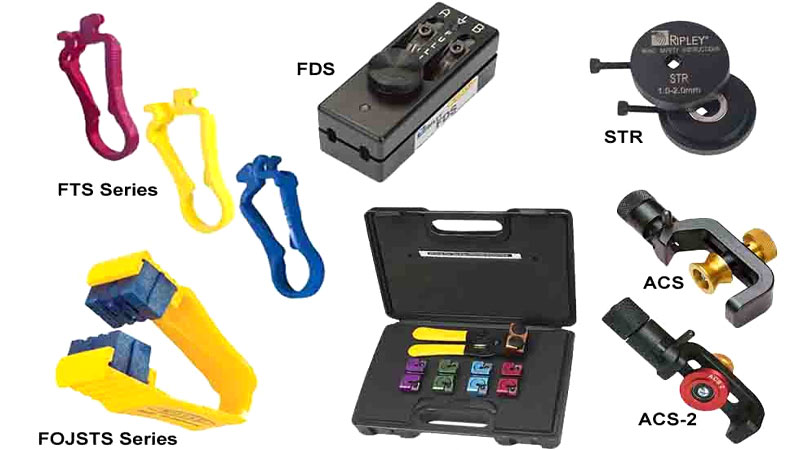

ابزارهای ضروری برای کابل کشی فیبر نوری: راهنمای کامل
ابزارهای فیبر نوری در انواع مختلفی برای نصب و نگهداری سیستمهای فیبر نوری استفاده میشوند. این ابزارها به طور کلی شامل ابزارهای اتصال فیبر نوری، ابزارهای تست فیبر نوری و ابزارهای تمیزکننده فیبر نوری هستند.
ابزارهای تکنسین فیبر نوری
ابزارهای اتصال فیبر نوری برای اتصال دو فیبر نوری و ذوب کردن فیبرهای لخت به کار میروند. این ابزارها شامل برش فیبر نوری، اتصال فیوژن، آستین محافظ اتصال فیبر، کوره حرارتی و سایر ابزارهای تخصصی میباشند.
ابزارهای تست فیبر نوری برای بررسی عملکرد و کیفیت تجهیزات فیبر نوری در حین تولید یا برای عیب یابی استفاده میشوند. از جمله این ابزارها میتوان به توان سنج فیبر نوری، منابع نور، مکان یاب خطا، شناسه نوری و بازتاب سنج دامنه زمان نوری اشاره کرد.
ابزارهای تمیزکننده فیبر نوری برای از بین بردن خاک، روغن، گرد و غبار و سایر آلایندهها از روی فیبرها استفاده میشوند تا عملکرد بهینه دستگاهها حفظ شود. این ابزارها شامل پاککنندههای فیبر نوری برای اتصالات و فرولها، الکل و دستمال مرطوب و سایر لوازم تمیزکننده است.
برای تسهیل در کار، کیتهای ابزار فیبر نوری نیز وجود دارند که مجموعهای از ابزارهای تخصصی فیبر نوری را در خود جای داده و کمک میکنند تا فرایند نصب و نگهداری راحتتر انجام شود.
🛠 ابزار و تجهیزات راهاندازی فیبر نوری
در این بخش، به معرفی ابزارها و تجهیزات ضروری برای راهاندازی فیبر نوری پرداخته میشود. این ابزارها نقش مهمی در نصب، برش، تست و نگهداری کابلهای فیبر نوری ایفا میکنند و کمک میکنند تا عملکرد سیستمهای فیبر نوری بهینه و بینقص باشد. ابزارهای مختلف شامل استریپرها، قیچیها، ابزارهای کریمپ، تسترهای شبکه و ابزارهای تخصصی دیگر برای انجام عملیات دقیق در پروژههای فیبر نوری طراحی شدهاند.
🔧 استریپر دسته آسان (EASY HANDLE STRIPPER)
این ابزار با پوشش سخت طراحی شده و برای جداسازی سه لایه مختلف فیبر نوری مناسب است: ژاکت بیرونی 2 میلیمتری، 900 میکرومتر بافر و پوشش اکریلیک 250 میکرومتری. این استریپر با گیره ایمنی و تنظیمکننده مجموعه به کاربر کمک میکند تا به راحتی فیبر را جدا کرده و بدون آسیب به آن، از فرآیند جداسازی عبور کند.
🔪 ژاکت استریپر یا سیم لخت کن (JACKET STRIPPER)
ابزاری ایدهآل برای جدا کردن ژاکتها از کابلهای فیبر نوری با قطر بین 4.5 میلیمتر و 25 میلیمتر است. این ابزار با تیغه چرخان کوچک، به دقت ژاکت را شکافته و پس از فعالسازی سوئیچ، همان تیغه به صورت خودکار 90 درجه میچرخد تا برای جداسازی آسانتر ژاکت از یک طرف کابل استفاده شود.
✂ برش قلم کاربید (CARBIDE PEN CLEAVER)
این قلم از نوک کاربید گوهای 30 درجه برای بریدن فیبر نوری استفاده میکند. طراحی ویژه آن باعث برش سریع و دقیق فیبر نوری میشود، که برای پروژههایی که نیاز به دقت بالا دارند، ایدهآل است.
✂ قیچی کولار (KEVLAR SCISSORS)
این قیچیهای سبک و ارگونومیک برای برش اعضای استحکام کولار موجود در کابلهای فیبر نوری طراحی شدهاند. تیغههای میکرو دندانهدار این قیچیها، عملکرد برش را بهبود بخشیده و باعث کاهش لغزش و ارائه برشهای دقیقتر میشود. این قیچیها همچنین برای استفاده هر دو دست مناسب هستند.
🛠 ابزار کریمپ یونیورسال (UNIVERSAL CRIMP TOOL)
این ابزار حرفهای از فولاد جامد ساخته شده است و برای چین دادن کانکتورها و اتصالات فیبر نوری استفاده میشود. دستههای لاستیکی آن چسبندگی محکمی فراهم میکنند و مکانیسم چرخ ضامن دار باعث ایجاد چینهای مداوم و دقیق میشود.
🧰 استریپر یونیورسال (UNIVERSAL STRIPPER)
این ابزار برای جدا کردن ژاکت از کابلهای داده گرد، مانند UTP و STP ایدهآل است. تیغه قابل تنظیم آن به شما این امکان را میدهد که کابلهایی با قطر بین 3.2 میلیمتر تا 9 میلیمتر را به راحتی جدا کنید.
🔧 سیکلوپ استریپر (UTP/STP CYCLOPS STRIPPER)
این استریپر اتوماتیک است و برای انواع کابلهای دیتا، صدا و فیبر نوری کاربرد دارد. این ابزار به راحتی برای کابلهای با قطر تا 11 میلیمتر مناسب است و به تنظیمات خاصی نیاز ندارد.
🧰 ابزار کریمپ ماژولار (MODULAR CRIMP TOOL)
این ابزار فشرده، سبک و بادوام برای بستن کانکتورهای RJ45، RJ12 یا RJ11 روی کابلهای داده طراحی شده است. علاوه بر چین دادن، این ابزار برای برش و جداسازی کابلهای گرد نیز مورد استفاده قرار میگیرد.
🔨 ابزار ضربه پانچ پایین (IMPACT PUNCH DOWN TOOL)
این ابزار ضربهای برای اتصال فیبر نوری به ترمینالها و اتصالات استفاده میشود. با فشار قابل تنظیم، این ابزار به راحتی سیمها را در مکانهای مشخصشده وارد میکند و برای تعویض سریع و ایمن تیغهها قابلیت تنظیم دارد.
🔌 تستر شبکه (NETWORK TESTER)
تستر شبکه RJ45 و RJ11 برای آزمایش جفتهای پیچ خورده فیبر نوری طراحی شده است. با استفاده از سیستم نور قرمز و سبز، این ابزار به شما اطلاع میدهد که کدام جفتها کاربردی و کدامها معیوب هستند. این تستر همراه با پایانه انتهایی از راه دور برای آزمایش پیوندها و پچکوردها است.
🔧 استریپر فیبر نوری CLAUSS
استریپر CF2-2 دارای دو سوراخ برای جدا کردن کابلهای فیبر نوری است. سوراخ اول برای حذف پوششهای 250 میکرومتری و لوله بافر 900 میکرومتری و سوراخ دوم برای برداشتن ژاکتهای کابل تا قطر 3 میلیمتر طراحی شده است.
✂ استریپر فیبر نوری سه سوراخه میلر 1 (MILLER THREE HOLE STRIPPER)
این ابزار برای جداسازی لولههای شل فیبر نوری با پوشش 250 میکرومتری و لوله بافر 900 میکرومتری طراحی شده است. با فکهای دقیق سختشده و دستگیره پلاستیکی نرم، عملکرد آن بسیار صاف و دقیق است.
✂ استریپر فیبر نوری دو سوراخه میلر 2 (MILLER TWO HOLE STRIPPER)
این ابزار برای برداشتن پوشش بافر 250 میکرومتری طراحی شده است و به راحتی فیبر 125 میکرومتری را در معرض دید قرار میدهد. سوراخ دوم برای برداشتن ژاکتهای 2-3 میلیمتری است و نیازی به تنظیمات ندارد.
🔧 استریپر فیبر نوری میلر (MILLER FIBER OPTIC STRIPPER)
این استریپرها نیازی به تنظیم ندارند و بهطور خاص برای جلوگیری از خراشیدگی یا سوراخ شدن فیبر نوری طراحی شدهاند. سطوح برش با دقت و کیفیت بالا شکل گرفته و از حذف دقیق بافر اطمینان حاصل میشود.
✂ استریپر فیبرئوپتیک NO-NIK
با استفاده از این ابزار، میتوانید در یک حرکت کوتاه، لوله بافر 900 میکرومتر و پوشش فیبر 250 یا 500 میکرومتر را از روی کابل فیبر نوری بردارید.
✂ قیچی MILLER KEVLAR
این قیچیها برای برش دقیق اعضای استحکام کولار در کابلهای فیبر نوری طراحی شدهاند. تیغهها از فولاد مولیبدن با کربن بالا ساخته شدهاند و بهطور خاص برای برش دقیق و منظم ساخته شدهاند.
🔧 پنس RIPLEY MAGNI
این ابزار از فولاد ضد زنگ ساخته شده است و به طور خاص برای کار با بخشهای کوچک فیبر نوری طراحی شده است. ذرهبین یکپارچه آن بهبود دقت کار با فیبر نوری را ممکن میسازد.
🧰 OTDR چند حالته و تک حالته (MULTI-MODE AND SINGLE-MODE OTDR)
OTDR یک ابزار پیشرفته برای تست و عیبیابی شبکههای فیبر نوری است. این دستگاه با قابلیت نمایش نتایج به صورت رنگی و جدولی، تشخیص مشکلات کابلهای فیبر نوری را آسان میکند. نتایج تست بهراحتی ذخیرهشده و از طریق پورت USB به رایانه منتقل میشوند.
🔌 قابلیت تست فیبر بهبود یافته
این OTDR با افزودن قدرتسنج اختیاری، عیبیاب بصری و پروب بازرسی انتهایی، امکان تست بهبود یافته فیبر نوری را فراهم میکند و ابزار تست فیبر نوری کاملی را ارائه میدهد.
ابزارهای جانبی مورد نیاز تکنسین فیبر نوری
یک تکنسین حرفهای فیبر نوری علاوه بر ابزارهای اصلی، نیاز به مجموعهای از ابزارهای جانبی برای انجام کارهای دقیق و نگهداری دارد. این ابزارها به افزایش دقت، سرعت و کیفیت کار در پروژههای فیبر نوری کمک میکنند. برخی از مهمترین ابزارهای جانبی مورد نیاز عبارتند از:
-
پالت فیبر نوری
پالت فیبر نوری ابزاری ضروری برای نگهداری امن کابلها و تجهیزات در حین کار است. این ابزار به تکنسینهای فیبر نوری کمک میکند تا کابلها و تجهیزات را بهطور منظم و بدون آسیب دیدن در طول عملیات نصب یا نگهداری، مدیریت کنند. -
دستگاه تست توان نوری (Power Meter)
دستگاه تست توان نوری برای اندازهگیری شدت سیگنال در شبکههای فیبر نوری استفاده میشود. این دستگاه به تکنسینها این امکان را میدهد تا کیفیت سیگنال را بررسی کرده و از عملکرد بهینه سیستمهای فیبر نوری اطمینان حاصل کنند. -
نور منبع لیزری (Light Source)
نور منبع لیزری برای بررسی مسیر انتقال داده در فیبر نوری استفاده میشود. با کمک این ابزار، تکنسینها قادر خواهند بود تا مسیر انتقال سیگنال نوری را شبیهسازی کرده و مشکلات احتمالی مانند اتصالات ضعیف یا افت سیگنال را شناسایی کنند. -
کابل جمعکن و حلقهگیر فیبر نوری
کابل جمعکن و حلقهگیر فیبر نوری ابزارهایی برای مدیریت مسیر کابلها هستند. این ابزارها به تکنسینها کمک میکنند تا کابلها را بهطور مرتب جمع کرده و از پیچیدگیها و آسیبدیدگیها جلوگیری کنند. -
کیت تعمیر مفصلها
کیت تعمیر مفصلها برای رفع ایرادات جزئی در محل پروژه طراحی شده است. این ابزار به تکنسینها اجازه میدهد تا اتصالات آسیبدیده یا مفصلهای فیبر نوری را در حین کار تعمیر کرده و مشکلات جزئی را بهسرعت حل کنند.
این ابزارهای جانبی به تکنسینهای فیبر نوری این امکان را میدهند تا در هنگام نصب، نگهداری و تعمیر سیستمهای فیبر نوری به دقت و کیفیت بالا عمل کنند.
| ویژگی | دستگاه فیوژن | دستگاه OTDR |
|---|---|---|
| کاربرد | اتصال دائم بین دو تار فیبر نوری | بررسی و تست سلامت مسیر فیبر نوری |
| دقت | بسیار بالا (در حد میکرون) | بسته به رزولوشن دستگاه (میتواند متفاوت باشد) |
| قیمت | بالاتر | متوسط |
| کاربر هدف | نصابهای حرفهای و متخصصین نصب فیبر نوری | تکنسینهای تست و نگهداری شبکههای فیبر نوری |
| نوع اتصال | اتصال جوش فیوژن بین دو فیبر نوری | شبیهسازی انتقال سیگنال برای تشخیص خرابیها و مشکلات |
| قابلیت تشخیص | اتصال دائمی و بدون آسیب به کیفیت سیگنال | شناسایی نقاط ضعف، شکستگیها و افت سیگنال |
| عملکرد | اتصال دقیق و پایدار بین دو فیبر نوری | تست و بررسی مسیر نوری و ارزیابی کیفیت سیگنال |
| نصب و راهاندازی | نیاز به مهارت و زمان بیشتر برای نصب فیوژن فیبر | آسانتر برای استفاده در آزمایشات دورهای و نگهداری |
| نیاز به نگهداری | نیاز به مراقبت بیشتر برای جلوگیری از آسیبهای احتمالی | نیاز به نگهداری کم، فقط برای کالیبراسیون دورهای |
مراحل اجرای کابلکشی و نصب فیبر نوری
اجرای شبکه فیبر نوری شامل مراحل دقیق و استانداردی است که باید با دقت انجام شود تا عملکرد بهینه و بدون مشکل شبکه فراهم شود. مراحل کلیدی این فرایند عبارتند از:
-
طراحی مسیر کابلکشی
در این مرحله، مسیر عبور کابلهای فیبر نوری مشخص میشود تا از تداخل با کابلهای برق و نویز جلوگیری شود. -
آمادهسازی کابلها
پس از انتخاب مسیر، با استفاده از استریپر فیبر نوری، روکش کابل جدا شده و تارهای فیبر نوری برای عملیات فیوژن آماده میشوند. -
فیوژن و اتصال کابلها
با کمک دستگاه فیوژن فیبر نوری، دو فیبر نوری بهطور دقیق و هممحور به هم متصل میشوند تا انتقال داده بدون افت کیفیت انجام گیرد. -
تست مسیر نوری
پس از اتصال، با استفاده از دستگاه OTDR، مسیر کابل نوری بررسی میشود و نقاط ضعف یا شکستگی فیبر نوری شناسایی و اصلاح میشود. -
نصب در رک و پچ پنل فیبر نوری
در نهایت، پس از اطمینان از صحت اتصال، کابلهای فیبر نوری داخل رک فیبر نوری مرتب شده و به پچ پنل فیبر نوری متصل میشوند تا شبکه فیبر نوری راهاندازی شود.
این مراحل بهدقت و رعایت استانداردها انجام میشود تا عملکرد بینقص شبکه فیبر نوری تضمین شود.
