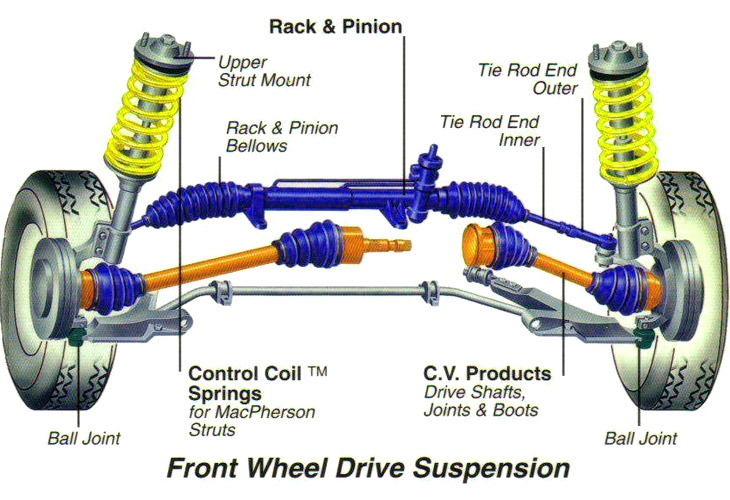

اجزای جلوبندی خودرو و کاربرد هرکدام
جلوبندی خودرو یکی از مهمترین بخشهای سیستم تعلیق جلو و سیستم فرمان است که مستقیم روی نرمی رانندگی، ایمنی خودرو، فرمانپذیری و عمر لاستیکها تأثیر میگذارد. اجزایی مثل طبق جلو، سیبک فرمان، سیبک طبق، کمکفنر جلو، فنر لول، بوشهای لاستیکی جلوبندی، میل تعادل، رام جلو، سگدست و توپی چرخ جلو با هم زاویه و موقعیت چرخها را در شرایط مختلف رانندگی کنترل میکنند. تنظیم زوایای چرخ مانند کمبر، کستر و تواین، توزیع ضربات ناشی از دستاندازها و جلوگیری از انحراف خودرو در ترمزگیری شدید از مهمترین وظایف مجموعه جلوبندی و سیستم تعلیق جلو محسوب میشود.
معرفی اجزای جلوبندی خودرو
در صورت خرابی یا لقی هر یک از قطعات جلوبندی خودرو، علائمی مثل صدای تقتق در دستانداز، کشیدن فرمان به یک طرف، لرزش فرمان در سرعت بالا، ساییدگی نامنظم لاستیکها و کاهش پایداری خودرو در پیچها دیده میشود. به همین دلیل، انجام سرویس دورهای جلوبندی، بررسی سیبکها و بوشها، تست کمکفنرها و تنظیم میزان فرمان (تنظیم زاویه چرخ) در یک تعمیرگاه جلوبندیسازی تخصصی نقش بسیار مهمی در افزایش ایمنی رانندگی، کاهش هزینه تعمیرات سنگین جلوبندی، بهبود کیفیت سواری شهری و جادهای و افزایش طول عمر سیستم تعلیق و لاستیک خودرو دارد.
تحلیل ساختاری و عملکردی سامانه جلوبندی خودرو
🚗 جلوبندی خودرو بهعنوان زیرسامانهای کلیدی در معماری شاسی و دینامیک خودرو، مجموعهای از اجزای مکانیکی، الاستیک و سینماتیکی است که در محور جلو، وظیفهی مدیریت نیروهای قائم، جانبی و طولی، تضمین پایداری حرکتی، حفظ هندسه چرخها و انتقال کنترلشدهی ورودی راننده از طریق سیستم فرمان را بر عهده دارد. این سامانه در تعامل با سیستم تعلیق جلو، سیستم فرمان، سازه بدنه و مجموعه انتقال نیرو، نقش تعیینکنندهای در پارامترهای کلان دینامیکی همچون هندلینگ، پایداری جانبی، رفتار گذرای خودرو، پاسخ فرکانسی سیستم تعلیق، کیفیت سواری (Ride Comfort) و شاخصهای NVH ایفا میکند. در یک نگاه علمی، جلوبندی را میتوان بهعنوان شبکهای از عناصر با سختی و میرایی متفاوت در نظر گرفت که بهصورت سری و موازی، مسیر انتقال نیرو از سطح جاده به بدنه و سرنشینان را تنظیم میکنند.
سیستم فرمان و سینماتیک زاویهدار محور جلو
⚙️ سیستم فرمان بهعنوان رابط انسان–ماشین (Human–Machine Interface) در سطح هدایت عرضی (Lateral Control)، وظیفه تبدیل گشتاور ورودی راننده به تغییر زاویه چرخهای جلو را بر عهده دارد. این سامانه شامل غربیلک فرمان، میل فرمان، جعبه فرمان (Rack & Pinion یا Worm & Roller)، مفصلها، سیبکهای فرمان و بازوهای رابط است. در رویکرد سینماتیکی، سیستم فرمان باید بتواند هندسه Ackermann Steering Geometry را تا حد ممکن محقق سازد تا در پیچ، شعاع دوران چرخهای داخلی و خارجی متناسب با مسیر ایدهآل حرکت باشد.
از دیدگاه دینامیک خودرو، سیستم فرمان علاوه بر انتقال زاویه، بر پارامترهایی نظیر Understeer Gradient، Oversteer Tendency، مرکز لحظهای چرخش (Instantaneous Center of Rotation) و پایداری در مانورهای گذرا تأثیرگذار است. وجود لقی (Backlash)، افزایش اصطکاک داخلی مفاصل یا نقص در تنظیم جعبه فرمان میتواند موجب افزایش تأخیر در پاسخ (Steering Lag)، کاهش دقت فرمانپذیری، افزایش انحراف عرضی در سرعتهای بالا و تشدید سایش نامتقارن تایرها شود.
سیستم تعلیق جلو و مدیریت دینامیک عمودی–جانبی
🛞 سیستم تعلیق جلو متشکل از مجموعهای از عناصر الاستیک (فنرها، بوشها)، عناصر دمپر (کمکفنرها)، بازوهای کنترلی (طبقها)، میل تعادل، رام و اتصالات به بدنه است که نقش اصلی آن تنظیم پاسخ دینامیکی خودرو در برابر ورودیهای جادهای است. در تحلیل علمی، سیستم تعلیق جلو میتواند بهصورت یک یا چند درجه آزادی در مدلهای جرم–فنر–دمپر (Mass–Spring–Damper) مدلسازی شود، که در آن جرم معادل محور جلو، بر روی فنر و کمکفنر قرار میگیرد و به سطح جاده متصل است.
این سامانه علاوه بر جذب ارتعاشات، پارامترهای مهمی مانند چسبندگی تایر–جاده (Tire–Road Contact)، انتقال بار دینامیکی بین چرخهای چپ و راست، کنترل Body Roll، محدودسازی Pitch و تنظیم فرکانس طبیعی سیستم تعلیق را تعیین میکند. طراحی نامناسب یا فرسودگی اجزای تعلیق میتواند منجر به افزایش فرکانسهای نامطلوب، رزونانس در محدودهی سرعتهای متداول، کاهش پایداری در ترمزگیری و افت محسوس کیفیت سواری شود.
زیرشاسی (Subframe / رام) و نقش آن در سختی سازهای جلوبندی
🧱 رام جلو یا زیرشاسی، یک ساختار فولادی یا آلیاژی تقویتشده است که بهعنوان بستر نصب اجزای کلیدی جلوبندی از جمله طبقها، میل تعادل، بخشی از تکیهگاههای موتور و گاه جعبه فرمان استفاده میشود. این زیرسازه با اتصال به نقاط مختلف شاسی یا بدنه، موجب افزایش صلبیت پیچشی و خمشی سازه، توزیع یکنواخت تنشهای وارده از سطح جاده و کاهش تمرکز تنش در نقاط بحرانی میگردد.
از دیدگاه مهندسی سازه، رام نقش مؤثری در انتقال نیروهای ضربهای حاصل از برخورد با موانع، مدیریت مسیر بارگذاری در تصادفات، کاهش ارتعاشات منتقلشونده به اتاق، و پایدار نگه داشتن هندسه تعلیق تحت بارهای دینامیکی دارد. هرگونه تغییر شکل پلاستیک یا کمانش موضعی در رام میتواند به انحراف محوری چرخها، اختلال در تنظیم زوایای Camber و Toe و کاهش دقت هندلینگ منجر شود.
فنرهای تعلیق جلو و ویژگیهای الاستودینامیکی
🌀 فنرهای جلوبندی بهعنوان عناصر الاستیک اصلی، انرژی ناشی از ضربات جاده را ذخیره و بهصورت کنترلشده آزاد میکنند. این فنرها در خودروهای سواری عمدتاً از نوع فنر لول (Coil Spring) هستند و در برخی پلتفرمها ممکن است از میله پیچشی (Torsion Bar) بهره گرفته شود. پارامتر کلیدی در تحلیل فنر، سفتی فنر (Spring Rate) است که مستقیماً بر فرکانس طبیعی سیستم تعلیق و مقدار جابجایی بدنه تحت بارهای مختلف تأثیر میگذارد.
انتخاب نادرست سفتی فنر (بیش از حد نرم یا سفت) موجب ایجاد عدم تعادل بین راحتی سواری (Ride Comfort) و قابلیت کنترل (Handling) میشود. فنر بیش از حد سفت، فرکانس طبیعی را افزایش داده و باعث کوبش و کاهش جذب ضربات میگردد؛ در حالیکه فنر نرم میتواند منجر به افزایش دامنه نوسانات بدنه، افزایش Roll در پیچها و تغییرات نامطلوب در زاویههای دینامیکی چرخها شود. تغییرات غیر مهندسی مانند کوتاه کردن فنر یا «ارتفاعزدن» باعث برهم خوردن موقعیت Roll Center، تغییر مرکز ثقل (CG) و کاهش پایداری در مانورهای شدید میگردد.
کمکفنرهای جلو و میرایی ارتعاشات سیستم تعلیق
🔩 کمکفنرهای محور جلو بهعنوان عناصر دمپر (Damper) با ایجاد نیروی مقاوم وابسته به سرعت تغییر طول، از نوسانات پیدرپی ناشی از عملکرد فنر جلوگیری میکنند. از دیدگاه مهندسی کنترل ارتعاشات، کمکفنر نقش تنظیم ضریب میرایی (Damping Ratio) را بر عهده دارد تا سیستم در محدودهای بین کممیرایی و بیشمیرایی قرار گیرد و پاسخ گذرای مناسب بدون نوسان پایدار ناخواسته داشته باشد.
کمکفنرهای مدرن میتوانند از نوع هیدرولیکی (روغنی)، گازی–روغنی، تلسکوپی، یا در سیستمهای پیشرفتهتر، نیمهفعال و فعال باشند. خرابی در کمکفنر باعث کاهش ضریب میرایی، افزایش دامنه نوسانات بدنه، کاهش چسبندگی تایر در سطوح ناهموار، افزایش فاصله ترمز در سطوح موجدار و تشدید پدیدههای Pitch و Roll میشود. در ارزیابی علمی، آزمایشهای Step Response، Bump Test و Frequency Response برای تحلیل عملکرد کمکفنر بهکار میروند.
سیبکها (Ball Joints) و مفصلهای کروی انتقال نیرو
⚫ سیبکهای تعلیق و فرمان بهعنوان مفصلهای کروی چند درجه آزادی، امکان ترکیب همزمان حرکتهای زاویهای و چرخشی را بین بازوهای تعلیق و مجموعه سگدست فراهم میکنند. این مفصلها با قرار گرفتن بین طبق و سگدست، و بین بازوی فرمان و مجموعه چرخ، نقش حیاتی در حفظ هندسه تعلیق در طول حرکت و جلوگیری از قفل سینماتیکی سیستم دارند.
سایش، کاهش روانکاری یا پارگی گردگیر سیبک منجر به افزایش اصطکاک داخلی، لقی زاویهای و ایجاد نویز و ارتعاش موضعی میشود که در نهایت به لرزش فرمان، انحراف مسیر، سایش غیرخطی تایر و افت محسوس دقت فرمانپذیری میانجامد. در تحلیل عمر خستگی، سیبکها از جمله نقاط بحرانی در جلوبندی محسوب میشوند.
بازوی کنترلی (طبق جلو) و کنترل هندسه چرخها
🧷 طبق جلو (Control Arm) بازوی اصلی اتصال میان شاسی یا رام و مجموعه سگدست است و با بهرهگیری از بوشهای لاستیکی–فلزی در سمت شاسی و سیبک در سمت چرخ، همزمان امکان انتقال نیرو و ایجاد درجات آزادی محدودشده را فراهم میسازد. طبقها در سیستمهای مختلف تعلیق (مانند McPherson Strut یا Double Wishbone) نقش مستقیم در تعیین زاویههای Camber، Caster و Toe، مسیر حرکت عمودی چرخ (Wheel Travel Path) و رفتار سینماتیکی تعلیق دارند.
هرگونه تغییر شکل، خمیدگی یا خرابی بوشهای طبق میتواند به جابجایی غیر مجاز موقعیت چرخ، برهم خوردن تنظیم زاویههای دینامیکی، افزایش سایش کناره تایرها، کاهش پایداری در ترمزگیری و ناپایداری در عبور از پیچها منجر شود. در تحلیل کینماتیکی–دینامیکی، طبقها از مهمترین عناصر تعیینکننده در منحنیهای Camber Gain و Toe Change در طول حرکت تعلیق هستند.
میل تعادل (Stabilizer Bar) و کنترل گشتاور پیچشی بدنه
🔄 میل تعادل یک عضو پیچشی است که دو سمت سیستم تعلیق جلو را به هم متصل میکند و در برابر اختلاف حرکت عمودی بین چرخ چپ و راست، گشتاور مقاوم تولید میکند. این گشتاور مقاوم با کاهش میزان Body Roll در سرپیچها، موجب افزایش پایداری جانبی، بهبود توزیع بار روی تایرها و کاهش تمایل به چپشدگی میشود.
از منظر تحلیل دینامیکی، میل تعادل بخشی از سختی پیچشی کلی محور جلو را تشکیل میدهد و تنظیم قطر، جنس و بازوی مؤثر آن تأثیر مستقیم بر Understeer/Oversteer Balance، احساس فرمان (Steering Feel) و میزان Roll Gradient دارد. فرسودگی بوشها و اتصالات میل تعادل باعث ایجاد ضرایب میرایی نامطلوب، صدای ضربهای در عبور از دستاندازها و کاهش دقت رفتار جانبی خودرو میشود.
سگدست (Steering Knuckle) و مرکز هندسی چرخش فرمان
🧵 سگدست بهعنوان قطعهی مرکزی در مجموعه جلوبندی، محل اتصال توپی چرخ، دیسک ترمز، کالیپر، طبقها، کمکفنر و سیبک فرمان است. این قطعه، محور چرخش چرخها حول محور فرمان را تعریف کرده و پارامترهای هندسی مهمی نظیر زاویه Kingpin، زاویه SAI (Steering Axis Inclination)، Offset و Scrub Radius را تعیین میکند.
طراحی صحیح سگدست نقش کلیدی در پایداری خطی، بازگشت خودکار فرمان، کاهش نیروهای جانبی روی فرمان و حداقلسازی گشتاورهای مزاحم در ناهمواریها دارد. هر گونه تاببرداشتن یا تغییر شکل در سگدست میتواند موجب برهم خوردن تراز محور فرمان، افزایش گشتاورهای ناخواسته روی فرمان، تشدید لرزش و اختلال در تنظیم میزان فرمان شود.
شغالدست و انتقال نیروی خطی فرمان به چرخها
🔧 شغالدست بهعنوان بازوی واسط بین سیستم فرمان و سگدست، نقش مهمی در تبدیل حرکت خطی یا زاویهای خروجی جعبه فرمان به تغییر زاویه واقعی چرخها دارد. این قطعه باید در برابر نیروهای تکراری ناشی از ناهمواریها و مانورهای شدید، مقاومت خستگی بالایی داشته باشد.
لقی در محل اتصال شغالدست با سیبکها یا سگدست، باعث عدم هماهنگی بین ورودی فرمان و پاسخ چرخها، ایجاد پدیده Wandering (سرگردانی خودرو در مسیر مستقیم) و کاهش اعتماد راننده به سیستم کنترل میشود.
اکسل جلو و تحمل بارهای محوری–پیچشی
🛠️ اکسل جلو در خودروهای دیفرانسیل جلو علاوه بر نقش محوری نگهدارنده، نیروی محرک را نیز از دیفرانسیل به چرخها منتقل میکند. این عضو باید توان تحمل ترکیب نیروهای پیچشی (ناشی از گشتاور موتور)، خمشی (ناشی از وزن و ضربات جاده) و برشی را داشته باشد.
عدم تعادل دینامیکی اکسل، تاببرداشتن یا خرابی مفاصل مرتبط، منجر به لرزش در سرعتهای خاص (Speed-Dependent Vibration)، سایش موضعی در تایر، افزایش بار روی یاتاقانها و کاهش راندمان انتقال نیرو میشود. در تحلیل ارتعاشی، اکسل یکی از منابع بالقوه ایجاد فرکانسهای مزاحم در سامانه انتقال است.
بوشهای جلوبندی و کنترل انتقال ارتعاش و نویز
🟡 بوشهای لاستیکی و لاستیکی–فلزی در نقاط اتصال طبق، میل تعادل، رام و سایر اجزا به شاسی تعبیه میشوند تا مسیر انتقال نیرو را تعدیل کرده و بهعنوان فیلتر مکانیکی برای کاهش انتقال ارتعاشات و نویز عمل کنند. این بوشها با داشتن سختی غیرخطی، امکان ایجاد انعطاف در دامنههای کوچک و سختی بالاتر در دامنههای بزرگتر را فراهم میکنند.
با فرسوده شدن بوشها، سختی مؤثر و میرایی سیستم تغییر کرده و این امر باعث افزایش کوبش، جابهجایی نسبی ناخواسته بین اجزا، بههمخوردن هندسه چرخ در حین بارگذاری و تشدید شاخصهای NVH میشود. در طراحی حرفهای، انتخاب جنس و سختی بوشها یکی از ابزارهای تنظیم شخصیت دینامیکی خودرو است.
دسته موتور و جداسازی ارتعاشات پیشرانه از سازه جلوبندی
🔩 دسته موتورهای محور جلو علاوه بر تحمل وزن و گشتاورهای ناشی از موتور، وظیفه جداسازی ارتعاشات پیشرانه از سازه بدنه و جلوبندی را بر عهده دارند. در خودروهای مدرن، دسته موتور میتواند از نوع هیدرولیکی یا هیدروالاستیک باشد تا در فرکانسهای مشخص، حداقل انتقال ارتعاش به اتاق صورت گیرد.
خرابی دسته موتور باعث افزایش انتقال ارتعاشات موتور به جلوبندی و اتاق شده و در محیط داخلی خودرو بهصورت لرزش آزاردهنده در دورهای خاص، ضربه در شروع حرکت و تعویض دنده، و افزایش تنش در اتصالات جلوبندی ظاهر میشود.
توپی سرکمک و مرکز انتقال نیرو به شاسی
🔷 توپی سرکمک در سیستم تعلیق McPherson، نقطه اتصال بالای کمکفنر به بدنه بوده و علاوه بر تحمل نیروهای قائم، در بسیاری از طرحها نقش یاتاقان چرخشی برای حرکت مجموعه کمک–فنر در هنگام فرماندهی را دارد. این قطعه در تعیین سختی مرزی بین کمکفنر و بدنه، انتقال بار جانبی و رفتار ارتعاشی موضعی در ناحیه برج کمک مؤثر است.
خرابی یا لقی توپی سرکمک منجر به صدای ضربهای، ناپایداری در بازگشت فرمان به وضعیت مستقیم، تغییرات جزئی در هندسه محور و افزایش تنشهای موضعی در محل اتصال به بدنه میشود.
گردگیرها و حفاظت از مفاصل متحرک جلوبندی
🛡️ گردگیرها با پوششدهی مفاصل متحرک (مانند سیبکها، پلوسها، مفاصل کمکفنرهای خاص)، مانع ورود گرد و غبار، رطوبت، گل و آلودگی شیمیایی به داخل محفظه روانکاری میشوند. از دیدگاه دوام، گردگیرها عامل اصلی حفظ شرایط روانکاری، جلوگیری از سایش خشک (Dry Wear) و کاهش خوردگی هستند.
پارگی یا ترک خوردن گردگیر منجر به خروج گریس و ورود آلودگی شده و در مدتزمان کوتاهی باعث افزایش سایش، لقی، ایجاد نویز و نهایتاً خرابی مفاصل حساس جلوبندی خواهد شد. به همین دلیل، بازرسی دورهای گردگیرها یکی از مهمترین مراحل نگهداری پیشگیرانه (Preventive Maintenance) در سامانه جلوبندی است.
