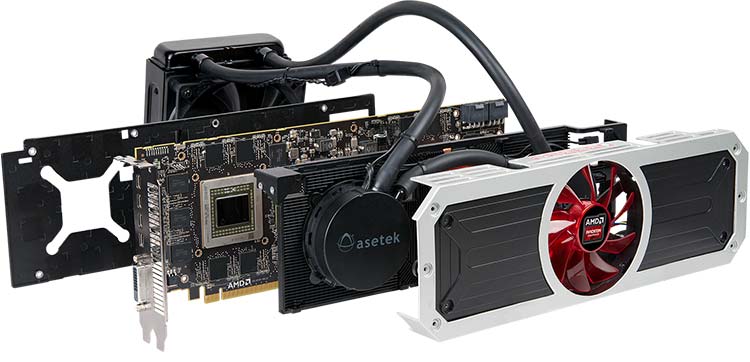

کارت گرافیک یا پردازشگر گرافیکی (GPU) چیست؟

کارت گرافیک یکی از مهم‌ترین قطعات کامپیوتر و لپ‌تاپ است که نقش مستقیم در کیفیت تصویر، رزولوشن نمایشگر و تجربه بازی (gaming experience) دارد. انتخاب کارت گرافیک مناسب برای گیمینگ، طراحی گرافیک، تدوین ویدیویی و نرم‌افزارهای سنگین، اهمیت بالایی دارد.

کارت گرافیک یا GPU چیست؟

از سال ۱۹۹۹ تاکنون، تکنولوژی کارت گرافیک پیشرفت چشمگیری داشته و کارت‌های گرافیکی مدرن با قابلیت‌هایی مانند VRAM بالا، پردازنده گرافیکی قدرتمند (GPU)، Ray Tracing و پشتیبانی از DirectX 12، عملکرد بسیار بهتری نسبت به مدل‌های قدیمی ارائه می‌دهند.

کارت گرافیک می‌تواند به دو شکل موجود باشد:

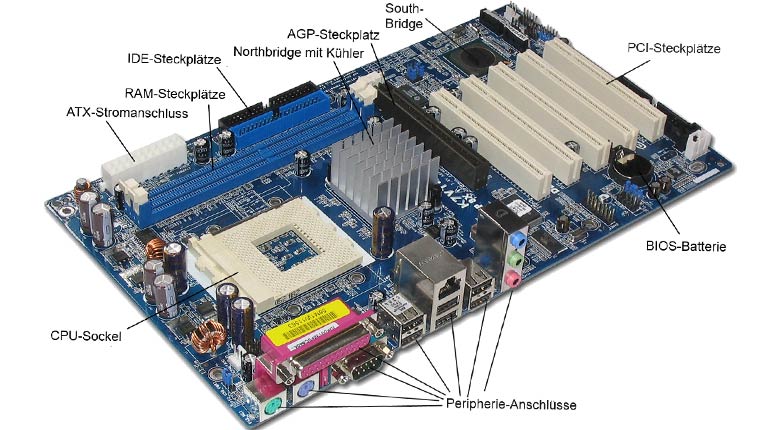

کارت گرافیک مجزا (Dedicated GPU): کارت‌های قابل نصب روی مادربرد با اسلات PCIe، که می‌توانند در صورت نیاز تعویض شوند.

کارت گرافیک مجتمع (Onboard GPU): گرافیک تعبیه شده روی مادربرد یا لپ‌تاپ که برای کارهای سبک مناسب است و قابل تعویض نیست.

انتخاب کارت گرافیک با بالاترین کیفیت تصویر، سرعت فریم مناسب (FPS) و مصرف انرژی بهینه، تاثیر مستقیم روی عملکرد سیستم شما دارد و تجربه بصری بهتری ارائه می‌کند.

واحد پردازش گرافیکی (GPU) چیست؟

واحد پردازش گرافیکی یا GPU (Graphics Processing Unit)، قلب کارت گرافیک است و مسئول پردازش تصاویر، ویدیوها و رندر گرافیکی می‌باشد. امروزه بسیاری از پردازنده‌های گرافیکی به صورت Onboard روی مادربرد لپ‌تاپ‌ها و کامپیوترهای دسکتاپ نصب می‌شوند. با این حال، برای کارهای حرفه‌ای مانند ویرایش ویدیو، طراحی سه‌بعدی و بازی‌های سنگین، استفاده از کارت گرافیک مجزا (Dedicated GPU) روی یک مادربرد با کیفیت بالا الزامی است.

یک کارت گرافیک معمولاً از سه بخش اصلی تشکیل شده است:

چیپ‌ست گرافیکی (GPU Chipset)
چیپ‌ست گرافیکی مسئول تولید سیگنال‌هایی است که مانیتور برای نمایش تصویر نیاز دارد. برندهای معتبر مانند NVIDIA، AMD (قبلاً ATI)، Intel، Matrox و S3 از مشهورترین تولیدکنندگان چیپ گرافیکی هستند.

حافظه رم گرافیکی (VRAM / Graphics RAM)
کارت گرافیک برای ذخیره موقت تصویر و اطلاعات پردازشی به حافظه RAM نیاز دارد. حافظه‌های رایج شامل GDDR، SGRAM و VRAM هستند. برخی کارت‌ها می‌توانند از حافظه اصلی مادربرد نیز استفاده کنند، اما برای عملکرد حرفه‌ای، حافظه اختصاصی روی کارت توصیه می‌شود.

RAMDAC
RAMDAC یک چیپ است که سیگنال دیجیتال کارت گرافیک را به سیگنال آنالوگ تبدیل می‌کند تا مانیتورهای CRT و آنالوگ بتوانند تصویر را نمایش دهند. در مانیتورهای مدرن Flat Panel و دیجیتال (LCD, LED)، استفاده از RAMDAC ضروری نیست، زیرا این نمایشگرها به صورت مستقیم با سیگنال دیجیتال کار می‌کنند.

کارت گرافیک چگونه CPU را پشتیبانی می‌کند؟

کارت گرافیک نقش واحد پردازش گرافیکی (GPU) را دارد و در واقع یک پروسسور اختصاصی شبیه CPU است، اما وظیفه اصلی آن پردازش تصاویر و رندر گرافیکی است. در دوره آموزش تعمیر کارت گرافیک شما براحتی وی جی ای را عیب یابی و تعمیر میکنید.
اگرچه امکان ساخت کامپیوتر بدون کارت گرافیک وجود دارد و CPU می‌تواند پردازش تصاویر را به عهده بگیرد، اما در این حالت CPU دائماً مشغول تولید تصویر برای مانیتور خواهد بود و عملکرد نرم‌افزارها و بازی‌های سنگین کاهش پیدا می‌کند. به همین دلیل برای تجربه بصری روان و اجرای برنامه‌های گرافیکی حرفه‌ای، استفاده از کارت گرافیک مجزا برای بازی و طراحی گرافیک توصیه می‌شود.

حافظه RAM کارت گرافیک و فریم بافر (Frame Buffer)

کارت‌های گرافیک معمولاً دارای مقدار مشخصی حافظه رم اختصاصی (VRAM) هستند که به آن فریم بافر گفته می‌شود.

• این حافظه برای ذخیره موقت تصاویر و داده‌های گرافیکی در هر فریم استفاده می‌شود.

• مقدار RAM کارت گرافیک تاثیر مستقیم روی کیفیت تصویر، رزولوشن بالا و عمق رنگ دارد.

امروزه کارت‌های گرافیک مدرن دارای حافظه چند گیگابایتی VRAM هستند تا بتوانند تصاویر با رزولوشن بالا، بازی‌های سنگین و نرم‌افزارهای گرافیکی حرفه‌ای را بدون کاهش سرعت پردازش اجرا کنند.

انواع حافظه RAM کارت گرافیک و اهمیت آن در سرعت پردازش تصویر

حافظه RAM کارت گرافیک (VRAM) برای افزایش سرعت پردازش تصاویر و اجرای روان بازی‌ها و نرم‌افزارهای گرافیکی بسیار مهم است. این حافظه مسئول ذخیره موقت تصویر کامل مانیتور است تا GPU بتواند آن را به صورت پیوسته و بدون تأخیر به نمایشگر ارسال کند.

فرآیند کار به این صورت است:

1. CPU اطلاعات گرافیکی را به GPU ارسال می‌کند.

2. GPU تصویر را پردازش و به صورت یک bitmap بزرگ در حافظه VRAM ذخیره می‌کند.

3. حافظه VRAM به GPU اجازه می‌دهد تا تصویر را به‌روزرسانی (Update) مداوم کرده و نمایش روان و بدون لگ را روی مانیتور فراهم کند.

انتخاب کارت گرافیک با نوع حافظه سریع و ظرفیت بالا برای بازی‌های سنگین، طراحی سه‌بعدی و ویرایش ویدیو با رزولوشن بالا ضروری است، زیرا هرچه سرعت و حجم VRAM بیشتر باشد، پردازش تصاویر پیچیده سریع‌تر و روان‌تر انجام می‌شود.

مقدار RAM کارت گرافیک و تأثیر آن بر عملکرد سیستم

میزان حافظه RAM کارت گرافیک (VRAM) نقش مهمی در سرعت پردازش تصاویر و اجرای نرم‌افزارهای گرافیکی دارد. کارت‌های گرافیک قدیمی معمولاً دارای ۲، ۴ یا ۸ مگابایت حافظه بودند، اما امروزه کارت‌های مدرن چندین گیگابایت VRAM دارند.

برای تعیین مقدار مناسب RAM کارت گرافیک، رزولوشن مانیتور و عمق رنگ تصاویر اهمیت دارد:

• برای استفاده‌های دو بعدی معمولی، عمق رنگ 16 بیت کافی است.

• توجه داشته باشید که تمام RAM گرافیکی برای ذخیره تصاویر استفاده نمی‌شود. به عنوان مثال، یک تصویر با رزولوشن 800×600 و عمق رنگ 16 بیت، به کمتر از 1 مگابایت حافظه نیاز دارد.

با این حال، داشتن حافظه گرافیکی بیشتر از میزان مورد نیاز رزولوشن باعث افزایش سرعت پردازش و رندر تصویر می‌شود.

• برای مثال، اگر از کارت گرافیکی با ۴ مگابایت VRAM به جای ۲ مگابایت برای رزولوشن 800×600 استفاده کنید، افزایش سرعت را احساس خواهید کرد.

• دلیل آن این است که اطلاعات می‌توانند به طور همزمان از حافظه خوانده و روی آن نوشته شوند و هر بخش از حافظه (Cell) برای پردازش تصویر بهینه‌تر استفاده می‌شود.

داشتن VRAM کافی و سریع برای اجرای بازی‌های مدرن، طراحی سه‌بعدی و نرم‌افزارهای ویرایش ویدیو ضروری است و تجربه کاربری روان و بدون لگ را تضمین می‌کند.

کاربرد کارت گرافیک در پردازش سه‌بعدی و بازی‌های سنگین

با افزایش تقاضا برای کیفیت بالای تصاویر سه‌بعدی و گرافیک بازی‌های کامپیوتری، کارت‌های گرافیکی با حافظه اختصاصی ۶۴ تا ۱۲۸ مگابایت وارد بازار شدند. این کارت‌ها از اینترفیس AGP یا PCI Express برای افزایش پهنای باند و دسترسی سریع‌تر به حافظه اصلی استفاده می‌کردند، که باعث افزایش سرعت رندر تصاویر سه‌بعدی و کاهش لگ در بازی‌ها شد.

استفاده از کارت گرافیک حرفه‌ای با VRAM کافی و پهنای باند بالا برای نرم‌افزارهای طراحی سه‌بعدی، شبیه‌سازی، مدل‌سازی و بازی‌های مدرن ضروری است، زیرا پردازش سریع‌تر بافت‌ها، مدل‌ها و افکت‌های گرافیکی را امکان‌پذیر می‌کند و تجربه بصری روان و با کیفیتی ارائه می‌دهد.

VRAM کارت گرافیک و نقش آن در سرعت پردازش تصاویر

VRAM (Video RAM) نوعی حافظه اختصاصی است که به طور ویژه برای کارت‌های گرافیکی طراحی شده است. هرچند اکثر کارت‌های گرافیک امروزی از انواع سریع حافظه‌های استاندارد (GDDR, SGRAM, DDR) استفاده می‌کنند، برخی کارت‌های حرفه‌ای قدیمی مانند Maxtor Millennium 2 از چیپ‌های VRAM اختصاصی بهره می‌بردند.

ویژگی‌های اصلی VRAM عبارتند از:

ساختار دو سلولی: هر VRAM از دو سلول رم معمولی ساخته شده که به یکدیگر متصل هستند و بنابراین دو برابر حافظه واقعی استفاده می‌کنند.

عملکرد دو دروازه‌ای: VRAM اجازه می‌دهد GPU همزمان داده‌های قدیمی را بخواند و داده‌های جدید را روی همان آدرس بنویسد. این ویژگی باعث می‌شود پردازش تصاویر و رندرینگ به‌طور قابل توجهی سریع‌تر انجام شود.

کاربرد در پردازش سریع تصاویر سه‌بعدی و بازی‌های سنگین: VRAM به GPU امکان می‌دهد تصاویر پیچیده، بافت‌ها و افکت‌های گرافیکی را بدون کاهش سرعت و لگ نمایش دهد.

امروزه با پیشرفت تکنولوژی، VRAM به شکل GDDR6 و GDDR7 در کارت‌های گرافیک مدرن استفاده می‌شود که سرعت و پهنای باند بسیار بالاتری نسبت به VRAM قدیمی دارند، و برای بازی‌های 4K، طراحی سه‌بعدی و نرم‌افزارهای حرفه‌ای ویرایش ویدیو ضروری هستند.

UMA و DVMT در کنترلرهای گرافیکی آنبرد

در مادربردهای قدیمی، کنترلر گرافیکی معمولاً Onboard بود و برای پردازش تصاویر از بخشی از حافظه اصلی سیستم (RAM) استفاده می‌کرد. در این سیستم‌ها دو معماری رایج وجود داشت:

• UMA (Unified Memory Architecture): بخشی از RAM سیستم به صورت اختصاصی برای گرافیک استفاده می‌شد. این روش ساده بود، اما اشتراک‌گذاری حافظه با CPU کند بود و عملکرد گرافیکی محدود داشت.

• SMBA (Shared Memory Buffer Architecture): یک استاندارد مشابه UMA که حافظه اشتراکی را برای گرافیک اختصاص می‌داد.

اینتل با معرفی چیپ‌ست 810 و بهبود آن در 815 معماری جدیدی ارائه داد که عملکرد بهتری داشت. این فناوری به نام DVMT (Dynamic Video Memory Technology) شناخته می‌شود و ویژگی اصلی آن اختصاص پویا و هوشمند حافظه سیستم به GPU است، به طوری که بسته به نیاز گرافیکی، مقدار RAM مورد استفاده افزایش یا کاهش می‌یابد.

استفاده از UMA و DVMT به کاربران اجازه می‌دهد بدون کارت گرافیک مجزا، پردازش گرافیکی پایه و اجرای نرم‌افزارهای سبک را انجام دهند، اما برای بازی‌های سنگین و طراحی سه‌بعدی حرفه‌ای، کارت گرافیک اختصاصی با VRAM مجزا همچنان ضروری است.

RAMDAC در کارت گرافیک و نقش آن در تبدیل سیگنال

RAMDAC (Random Access Memory Digital-to-Analog Converter) یک چیپ مهم در کارت‌های گرافیک قدیمی بود که سیگنال‌های دیجیتال را به آنالوگ تبدیل می‌کرد.

کامپیوترها با اطلاعات دیجیتال (صفر و یک) کار می‌کنند، اما مانیتورهای قدیمی CRT برای نمایش تصویر نیاز به سیگنال آنالوگ دارند. بنابراین قبل از اینکه تصویر از کارت گرافیک به مانیتور فرستاده شود، RAMDAC مسئول تبدیل سیگنال دیجیتال به آنالوگ است.

با پیشرفت تکنولوژی و استفاده گسترده از مانیتورهای دیجیتال LCD و LED، اهمیت RAMDAC کاهش یافته است، زیرا این نمایشگرها قادر به پردازش مستقیم سیگنال دیجیتال هستند و نیازی به تبدیل آنالوگ ندارند.

توصیه برای انتخاب یک RAMDAC حرفه‌ای برای کارت گرافیک

برای دستیابی به کیفیت تصویر بالا و عملکرد روان در کارت گرافیک، انتخاب RAMDAC مناسب اهمیت بالایی دارد. یک RAMDAC خوب باید:

1. چیپ خارجی باشد و داخل چیپ VGA تعبیه نشده باشد تا عملکرد مستقل و سریع‌تری ارائه دهد.

2. فرکانس کلاک (Clock Speed) بالای ۲۵۰ تا ۳۶۰ مگاهرتز داشته باشد تا تصاویر با رزولوشن بالا و بدون لگ پردازش شوند.

مزایای استفاده از RAMDAC خارجی با فرکانس بالا:

• پردازش سریع‌تر سیگنال‌های دیجیتال به آنالوگ

• کاهش لگ و نویز در مانیتورهای CRT و نمایشگرهای با سیگنال آنالوگ

• امکان استفاده از رزولوشن‌های بالا و عمق رنگ بیشتر

امروزه، بسیاری از کارت‌های گرافیک مدرن دارای RAMDAC داخلی با فرکانس بالا هستند، اما اگر به دنبال کیفیت حرفه‌ای و تجربه گرافیکی پیشرفته هستید، RAMDAC خارجی با فرکانس مناسب گزینه‌ای ایده‌آل است.

انتقال حجم سنگین اطلاعات در کارت‌های گرافیک و اهمیت پردازش داخلی GPU

در گذشته، بسیاری از کارت‌های گرافیک Flat و ساده بودند و تنها وظیفه انتقال سیگنال‌ها از CPU به مانیتور را داشتند. این کارت‌ها هوشمند نبودند و تمام محاسبات تصاویر صفحه نمایش بر عهده CPU بود.

با توجه به اینکه هر تصویر یک Bitmap بزرگ است، CPU مجبور بود حجم زیادی از داده‌ها را از RAM به کارت گرافیک منتقل کند. برای مثال:

• یک تصویر با رزولوشن 1024×768 و عمق رنگ 16 بیت حدود ۱.۵ مگابایت حجم دارد:
  1024 × 768 × 2 byte = 1.5 MB

• با فرکانس ۷۵ هرتز، یعنی هر ثانیه ۷۵ تصویر باید منتقل می‌شد، که انرژی و پردازش CPU را به شدت افزایش می‌داد.

این موضوع به ویژه هنگام اجرای بازی‌های کامپیوتری و نرم‌افزارهای گرافیکی سنگین باعث کاهش سرعت و لگ در نمایش تصویر می‌شد.

اما در کارت‌های گرافیک مدرن، بیشتر محاسبات تصویر به صورت داخلی در GPU انجام می‌شود. این یعنی:

• CPU تنها داده‌ها و دستورات اولیه را به کارت گرافیک ارسال می‌کند

• GPU تمام پردازش‌های مربوط به رندر، بافت‌ها و انتقال تصویر را انجام می‌دهد

• حجم اطلاعات منتقل شده کاهش یافته و کارایی سیستم و سرعت نمایش تصویر به‌طور چشمگیری افزایش می‌یابد

استفاده از کارت گرافیک حرفه‌ای با VRAM بالا و پردازش داخلی قوی برای بازی‌ها، نرم‌افزارهای 3D و طراحی گرافیک، تضمین‌کننده تجربه‌ای روان و بدون لگ است.

آشنایی با قطعات کارت گرافیک برای خرید

اگر دانش فنی خود درباره قطعات کارت گرافیک را افزایش دهید، می‌توانید در خرید کارت گرافیک مناسب با دقت بیشتری تصمیم بگیرید. البته، اطلاعات تخصصی‌تر درباره کارت گرافیک بیشتر برای تعمیرکاران و تکنسین‌های کامپیوتر مفید است.

آموزش تعمیرات کارت گرافیک مستلزم آشنایی با مشخصات فنی کلیه کارت‌های گرافیک، چه آنبرد (Onboard) و چه کارت‌های PCI/PCIe است.

کارت‌های گرافیک مدرن از تکنولوژی‌های پیشرفته و GPUهای سریع‌تر بهره می‌برند که سرعت پردازش گرافیکی را افزایش داده و کیفیت تصاویر و بازی‌ها را بهبود می‌بخشند.

اگر شما یک فروشنده کارت گرافیک هستید، خدمات کامپیوتری ارائه می‌دهید یا می‌خواهید آموزش تعمیرات کارت گرافیک را شروع کنید، داشتن اطلاعات اولیه و پایه‌ای درباره GPU و حافظه گرافیکی ضروری است. این دانش پایه به شما کمک می‌کند تا مفاهیم پیشرفته‌تر و مشکلات تخصصی کارت گرافیک را بهتر درک کنید.

اکثر تعمیرکاران موفق کارت گرافیک وقتی به سطح حرفه‌ای و قابل اعتماد می‌رسند که دانش فنی اولیه و درک صحیح عملکرد GPU و حافظه کارت گرافیک را داشته باشند. بیشترین مشکلات کارت‌های گرافیک مربوط به خرابی چیپست گرافیکی (GPU) است که بدون دانش کافی قابل تشخیص و رفع نیست.
