راه کارهای تعمیرات مودم

مودم‌ها از اجزای حیاتی برای اتصال به اینترنت هستند که نقش کلیدی در ارتباطات روزمره ایفا می‌کنند. این دستگاه‌ها در انواع مختلف مانند ADSL، سیم‌کارتی و فیبر نوری طراحی شده‌اند و در برندهای مختلفی از جمله TP-Link (تی پی لینک)، D-Link (دی لینک)، Netgear (نت‌گیر)، Asus (آسوس) و Zyxel (زایکسل) در بازار موجود هستند. این برندها با ارائه مودم‌هایی با ویژگی‌های مختلف مانند پشتیبانی از وای‌فای، قابلیت اتصال به شبکه‌های ۴G و ۵G و همچنین سرعت‌های بالا، در میان کاربران محبوبیت زیادی پیدا کرده‌اند. به‌طور کلی، مودم‌های ADSL بیشتر برای اتصال از طریق خطوط تلفن، مودم‌های سیم‌کارتی برای اتصال از طریق شبکه‌های موبایل و مودم‌های فیبر نوری برای انتقال داده‌ها با سرعت‌های بسیار بالا از طریق فیبر نوری استفاده می‌شوند. در تعمیرات مودم و این مقاله، به بررسی روش‌های تخصصی عیب‌یابی و تعمیر مودم‌ها خواهیم پرداخت.

روش تعمیر مودم

تعمیر مودم نیازمند آشنایی با ساختار داخلی آن و شناخت قطعات الکترونیکی مختلف است. برای عیب‌یابی، ابتدا باید به بررسی سیگنال‌های عبوری از چیپ‌ها و ای‌سی‌ها با استفاده از ابزارهایی مانند اسیلوسکوپ و مولتی‌متر پرداخته و ولتاژهای مختلف را اندازه‌گیری کرد. همچنین، با شناسایی مشکلات در مدارهای تغذیه، چیپ‌های پردازشی و قطعات بی‌سیم، می‌توان مشکل مودم را شناسایی و آن را تعمیر کرد. این فرآیند به‌ویژه برای برندهای معروف مانند TP-Link و Asus که دارای مدل‌های متنوع با ویژگی‌های خاص هستند، اهمیت دارد.

آموزش تعمیرات مودم

تعمیر مودم در دنیای امروز به‌ویژه مودم‌های ADSL، سیم‌کارتی و فیبر نوری، به مهارت‌های تخصصی نیاز دارد. آموزش تعمیر مودم نیز بخش‌های مختلفی دارند که هر کدام مسئول عملکرد خاصی هستند. تشخیص مشکلات مودم‌ها نیازمند شناخت دقیق از ساختار داخلی، قطعات الکترونیکی و نحوه عملکرد آن‌ها است. در این مقاله، به بررسی روش‌های تخصصی برای عیب‌یابی و تعمیر این مودم‌ها خواهیم پرداخت.

انواع مودم، هاب ، روتر و سوئیچ

تعمیر هاب، سوئیچ و روتر نیازمند دانش تخصصی در زمینه شبکه‌های کامپیوتری و تجهیزات ارتباطی است. هاب‌ها به‌عنوان دستگاه‌های ساده توزیع سیگنال در شبکه، اغلب به دلیل خرابی پورت‌ها یا مدارهای تغذیه دچار مشکل می‌شوند. سوئیچ‌ها که برای مدیریت ترافیک شبکه و ارسال داده‌ها به دستگاه‌های مختلف استفاده می‌شوند، ممکن است به دلیل اختلال در چیپ‌های پردازشی یا مشکلات در پورت‌ها نیاز به تعمیر داشته باشند. همچنین روترها، که برای مدیریت و هدایت ترافیک داده بین شبکه‌های مختلف طراحی شده‌اند، در صورت بروز مشکلات نرم‌افزاری یا سخت‌افزاری، به‌ویژه در بخش‌های پردازش و شبکه بی‌سیم، ممکن است نیاز به عیب‌یابی دقیق و تعمیرات پیچیده داشته باشند. ابزارهایی مانند مولتی‌متر برای اندازه‌گیری ولتاژ و اسیلوسکوپ برای بررسی سیگنال‌ها، در فرآیند عیب‌یابی این دستگاه‌ها نقش حیاتی دارند.

تعمیرات مودم ADSL

مودم‌های ADSL (Asymmetric Digital Subscriber Line) یکی از پرکاربردترین نوع مودم‌ها هستند که از طریق خطوط تلفن معمولی به اینترنت متصل می‌شوند. در دوره آموزش تعمیر ای دی اس ال، سیگنال دیجیتال از سوی سرویس‌دهنده به سیگنال آنالوگ تبدیل می‌شود و بالعکس. مهم‌ترین اجزای مودم‌های ADSL عبارتند از:

• چیپ DSL: وظیفه اصلی این چیپ تبدیل سیگنال‌های دیجیتال به آنالوگ و بالعکس است. این چیپ به نوعی نقش اتصال اینترنتی را از طریق خطوط تلفن ایفا می‌کند.

• مدار مخابراتی: به‌طور مستقیم به تجهیزات مخابراتی مانند DSLAM (Digital Subscriber Line Access Multiplexer) برای برقراری اتصال به اینترنت متصل می‌شود.

• چیپ پردازشی: چیپ پردازشی مودم ADSL، مانند CPU، پردازش داده‌ها را انجام می‌دهد و همچنین از ارتباطات شبکه پشتیبانی می‌کند.

• مدار تغذیه: این مدار برای تأمین ولتاژهای مورد نیاز دستگاه از جمله ۳.۳V، ۵V و ۱۲V استفاده می‌شود.

تعمیرات مودم سیم‌کارتی

مودم‌های سیم‌کارتی برای استفاده از شبکه‌های موبایل مانند ۳G، ۴G و ۵G طراحی شده‌اند. این مودم‌ها با استفاده از یک چیپ رادیویی، اتصال به شبکه موبایل را فراهم می‌کنند. همچنین، این مودم‌ها برای شناسایی و مدیریت ارتباطات سیم‌کارت از یک مدار مدیریت SIM استفاده می‌کنند. اجزای اصلی مودم‌های سیم‌کارتی عبارتند از:

• چیپ رادیویی: این قطعه برای برقراری ارتباط رادیویی با ایستگاه‌های مخابراتی شبکه موبایل طراحی شده است و مسئول پردازش سیگنال‌ها در باندهای مختلف فرکانسی است.

• مدار SIM: این مدار مسئول خواندن اطلاعات سیم‌کارت و مدیریت ارتباطات است.

• چیپ پردازشی و کنترلر: این چیپ‌ها داده‌های دریافتی را پردازش می‌کنند و همچنین از دیگر ویژگی‌های شبکه موبایل پشتیبانی می‌کنند.

• مدار تغذیه: مشابه مودم‌های ADSL، این مدار وظیفه تأمین ولتاژ مناسب برای اجزای داخلی را دارد.

تعمیرات مودم فیبر نوری

مودم‌های فیبر نوری برای استفاده از سرعت‌های بالای اینترنت از طریق فیبر نوری طراحی شده‌اند. این مودم‌ها معمولاً به یک چیپ OLT (Optical Line Terminal) مجهز هستند که داده‌های نوری را به سیگنال‌های دیجیتال تبدیل می‌کند. این نوع مودم‌ها با بهره‌گیری از قابلیت‌های فیبر نوری، به کاربران سرعت بسیار بالایی برای انتقال داده‌ها ارائه می‌دهند. این مودم‌ها از دو بخش اصلی تشکیل شده‌اند:

• چیپ OLT: این چیپ سیگنال‌های نوری دریافتی از کابل‌های فیبر نوری را به سیگنال‌های دیجیتال تبدیل می‌کند تا به مودم ارسال شود.

• مدار تغذیه و پردازش مودم فیبر نوری: این مدار وظیفه تأمین انرژی و پردازش داده‌های دیجیتال را دارد.

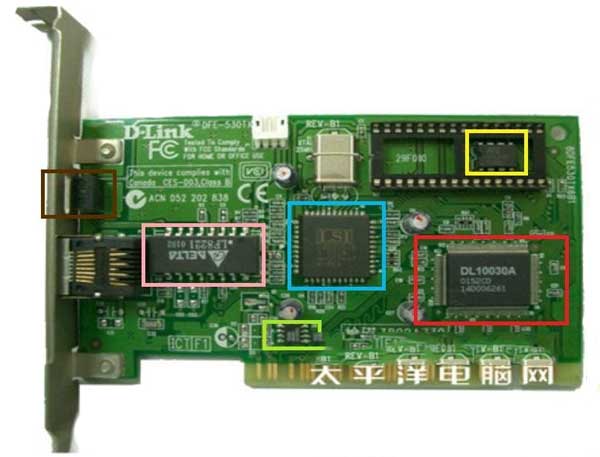

شناخت قطعات اصلی روی برد مودم

برای عیب‌یابی مودم‌ها، لازم است شناخت دقیقی از قطعات روی برد داشته باشیم. این قطعات می‌توانند شامل بخش‌های مختلفی باشند که هرکدام وظیفه خاصی را بر عهده دارند.

چیپ‌های پردازشی (CPU و DSP)

• CPU (Central Processing Unit): این قطعه به‌عنوان مغز مودم عمل می‌کند و پردازش کلی داده‌ها را انجام می‌دهد. چیپ‌های پردازشی در مودم‌های ADSL و سیم‌کارتی برای مدیریت ترافیک داده‌ها، برقراری ارتباط شبکه و پردازش دستورات مختلف ضروری هستند.

• DSP (Digital Signal Processor): در مودم‌های ADSL و فیبر نوری، این چیپ مسئول پردازش سیگنال‌های دیجیتال است. وظیفه اصلی آن انجام عملیات ریاضی پیچیده برای تبدیل سیگنال‌ها به یکدیگر است.

ای‌سی‌ها (ICs)

• ASIC (Application-Specific Integrated Circuit): این ای‌سی‌ها برای انجام وظایف خاص مانند رمزگذاری داده‌ها یا مدیریت ارتباطات به‌کار می‌روند.

• PHY IC: وظیفه مدیریت ارتباطات فیزیکی و کنترل سرعت شبکه را بر عهده دارند.

• Wi-Fi IC: در مودم‌هایی که از اتصال بی‌سیم پشتیبانی می‌کنند، این چیپ مسئول ارسال و دریافت سیگنال‌های وای‌فای است.

مدار تغذیه مودم و عیب یابی آن

مدار تغذیه در مودم وظیفه تأمین ولتاژهای مختلف مانند ۳.۳ ولت، ۵ ولت و ۱۲ ولت برای اجزای مودم را بر عهده دارد. این مدار از ترانسفورماتورها، خازن‌ها، دیودها و رگولاتورهای ولتاژ برای تبدیل و تنظیم ولتاژ استفاده می‌کند.

روش‌های عیب‌یابی و تعمیر مودم

استفاده از اسیلوسکوپ برای شناسایی سیگنال‌ها

اسیلوسکوپ یکی از مهم‌ترین ابزارها برای عیب‌یابی قطعات مودم است. با استفاده از اسیلوسکوپ می‌توان سیگنال‌های عبوری از چیپ‌های پردازشی یا ای‌سی‌ها را مشاهده و تحلیل کرد. اگر سیگنال‌ها در هر نقطه از برد مودم ضعیف یا نادرست باشند، احتمال خرابی در آن قطعه وجود دارد. بررسی سیگنال‌ها به‌ویژه در چیپ‌های DSL و Wi-Fi IC به‌طور دقیق می‌تواند نشان دهد که آیا قطعه‌ای دچار نقص شده است یا خیر. در دوره آموزش تعمیر مودم بصورت عملی با بخش های اصلی و تست مینبرد آن آشنا میشوید.

اندازه‌گیری ولتاژ با مولتی‌متر روی مدار مودم

برای عیب‌یابی دقیق‌تر، استفاده از مولتی‌متر دیجیتال برای اندازه‌گیری ولتاژ در نقاط مختلف برد ضروری است. با مقایسه ولتاژهای اندازه‌گیری‌شده با مقادیر استاندارد ذکر شده در دیتاشیت قطعات، می‌توان به مشکلات احتمالی در مدار تغذیه یا قطعات خاص مانند چیپ‌ها پی برد.

تست ارتباطات شبکه مودم

یکی از نکات مهم در عیب‌یابی مودم‌ها، بررسی ارتباطات شبکه است. در صورتی که مودم نتواند به شبکه اینترنت متصل شود یا سرعت پایین باشد، باید ارتباطات شبکه بررسی شوند. این تست‌ها می‌توانند نشان دهند که آیا مشکلی در چیپ‌های DSL، OLT یا Wi-Fi IC وجود دارد.

تست عملکرد چیپ‌ها و ای‌سی‌ها در مدار مودم

اگر مشکل مودم مرتبط با پردازش داده‌ها یا ارتباطات شبکه باشد، ممکن است مشکل از چیپ‌های پردازشی یا ای‌سی‌ها باشد. برای تست این قطعات، از اسیلوسکوپ یا سایر ابزارهای تست سیگنال استفاده می‌شود تا عملکرد آن‌ها بررسی شود.

تعویض قطعات معیوب مودم

پس از شناسایی قطعه معیوب، مراحل تعویض قطعه باید به‌طور دقیق و با دقت انجام شود. مراحل تعویض قطعات عبارتند از:

1. خارج کردن مین برد مودم: ابتدا باید مودم را خاموش کرده و برد را از جعبه خارج کنید.

2. آماده‌سازی قطعه جدید: قطعه جدید باید از نظر مشخصات فنی با قطعه معیوب همخوانی داشته باشد.

3. لحیم‌کاری قطعه جدید: با استفاده از هویه قطعه معیوب را از برد جدا کرده و قطعه جدید را در جای خود قرار دهید.

4. تست مودم: پس از تعویض قطعه، مودم را روشن کرده و از صحت عملکرد آن اطمینان حاصل کنید.

آموزش تعمیر مودم‌ها، چه مودم‌های ADSL، سیم‌کارتی و فیبر نوری، نیازمند شناخت دقیق از ساختار داخلی و قطعات الکترونیکی آن‌ها است. با استفاده از ابزارهای تخصصی مانند اسیلوسکوپ و مولتی‌متر، می‌توان مشکلات مختلف را شناسایی و تعمیر کرد. توجه به جزئیات و استفاده از قطعات با کیفیت برای تعویض قطعات معیوب، به‌ویژه در مودم‌هایی که به‌طور گسترده برای اتصال به اینترنت استفاده می‌شوند، از اهمیت زیادی برخوردار است.

عیب‌یابی و تعمیر مودم TP-Link (تی پی لینک)

TP-Link یکی از برندهای معتبر و پرطرفدار در ایران است که مودم‌هایی با قابلیت‌های مختلف از جمله مودم‌های ADSL، VDSL و فیبر نوری ارائه می‌دهد. محصولات این برند معمولاً با کیفیت بالا و قیمت مناسب شناخته می‌شوند.

تعمیر مودم تی پی لینک:

• قطع شدن وای‌فای تی پی لینک: یکی از مشکلات رایج مودم‌های TP-Link، قطع شدن یا ناپایدار بودن سیگنال وای‌فای است. برای تعمیر این مشکل باید از طریق نرم‌افزار وارد تنظیمات مودم شده و کانال‌های فرکانسی وای‌فای را تغییر داد. همچنین، اگر این مشکل سخت‌افزاری باشد، ممکن است نیاز به تعویض ماژول وای فای Wi-Fi باشد.

• مشکلات تغذیه تی پی لینک: در صورتی که مودم روشن نشود، باید مدار تغذیه و ولتاژ ورودی بررسی شود. اغلب مشکلات به‌دلیل خرابی خازن‌ها یا دیودهای داخل مدار تغذیه است که باید تعویض شوند.

عیب‌یابی و تعمیر مودم D-Link (دی لینک)

مودم دلینک D-Link یکی دیگر از برندهای معروف مودم در ایران است که مودم‌های ADSL، VDSL و LTE را به بازار عرضه می‌کند. این برند به‌خاطر کیفیت ساخت بالا و پشتیبانی خوب، طرفداران زیادی دارد.

تعمیرات دلینک:

• مشکلات پورت‌ها: برخی از مودم‌های D-Link به‌ویژه مدل‌های قدیمی‌تر، ممکن است به دلیل خرابی پورت‌های LAN یا WAN دچار مشکل شوند. برای تعمیر این مشکل، باید پورت‌ها را بررسی کرده و در صورت نیاز آن‌ها را تعویض کنید.

• عدم اتصال به اینترنت: اگر مودم D-Link قادر به اتصال به اینترنت نباشد، باید تنظیمات DNS و PPPoE را بررسی کنید. این مشکلات معمولاً از تنظیمات نادرست یا خرابی چیپ‌ست پردازشی مودم ناشی می‌شوند.

تعمیر مودم Asus (اسوس)

مودم ایسوس Asus یکی از برندهای مطرح در زمینه تجهیزات شبکه است که مودم‌های پرسرعت و با امکانات متنوعی ارائه می‌دهد. این برند به‌خاطر طراحی مدرن و کیفیت ساخت بالا شهرت دارد.

تعمیر ایسوس:

• افت سرعت وای‌فای ایسوس: اگر مودم‌های Asus به‌طور مداوم سرعت وای‌فای پایین داشته باشند، بررسی تنظیمات QoS (Quality of Service) و اطمینان از نبود تداخل در فرکانس‌های وای‌فای می‌تواند مشکل را حل کند.

• بازیابی تنظیمات ایسوس: در مودم‌های Asus، در صورتی که تنظیمات مودم به‌طور ناگهانی تغییر کند یا مودم به تنظیمات اولیه بازگشت، می‌توان با استفاده از دکمه ریست مودم و بازگرداندن تنظیمات به حالت پیش‌فرض مشکل را حل کرد.

عیب‌یابی و تعمیر مودم Zyxel (زایکسل)

Zyxel یکی از برندهای معتبر در زمینه تجهیزات شبکه است که مودم‌هایی با پشتیبانی از VDSL و فیبر نوری عرضه می‌کند. این برند به‌خصوص در پروژه‌های بزرگ تجاری و صنعتی به‌کار می‌رود.

تعمیر مودم زاکسل:

• مشکلات سرعت و تاخیر در اینترنت: یکی از مشکلات رایج در مودم‌های زاکسل Zyxel، تاخیر در اتصال و کاهش سرعت اینترنت است. برای تعمیر این مشکل، باید وضعیت سیم‌کارت یا خط تلفن را بررسی کرده و در صورت نیاز، مودم را به تنظیمات کارخانه بازگردانی کنید.

• کاهش سرعت در شبکه بی‌سیم: اگر شبکه بی‌سیم مودم Zyxel به‌طور نادرست کار می‌کند، بهتر است که کانال‌های وای‌فای را تغییر داده و از تداخل سیگنال‌ها جلوگیری کنید.

تعمیر و عیب‌یابی مودم‌های برندهای مختلفی مانند TP-Link، D-Link، Netgear، Asus و Zyxel به شناخت دقیق از قطعات داخلی، تنظیمات نرم‌افزاری و سخت‌افزاری نیاز دارد. از آنجا که مشکلات ممکن است از نقص در چیپ‌های پردازشی، پورت‌ها، تنظیمات Wi-Fi یا مدار تغذیه ناشی شوند، استفاده از ابزارهای تخصصی مانند اسیلوسکوپ و مولتی‌متر برای شناسایی دقیق مشکل و تعمیر مودم ضروری است. شناخت قلق‌های تعمیر برای هر برند می‌تواند فرآیند تعمیر را تسهیل کرده و به حل سریع‌تر مشکلات کمک کند.
