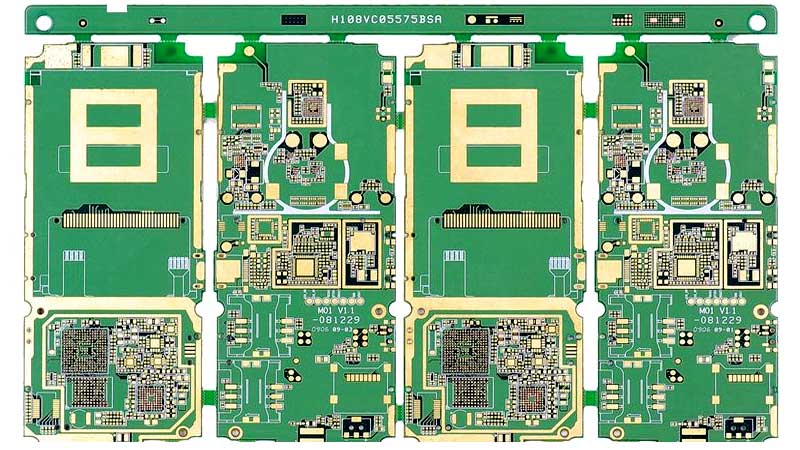

مقایسه بردهای فرکانس بالا و پایین: تفاوت‌ها و کاربردها

اگر به دنبال اطلاعات بیشتر در مورد بردهای الکترونیکی معروف به PCB هستید، در مقاله آموزشگاه فن آموزان به طور جامع به بررسی بردهای فرکانس بالا و فرکانس پایین پرداخته شده است. بردهای PCB فرکانس بالا برای تولید بردهای الکترونیکی ضروری هستند و ویژگی‌های خاص آنها، آن‌ها را به ابزاری مناسب برای دستگاه‌های الکترونیکی با کارایی بالا تبدیل کرده است. این بردها نقش اساسی در برنامه‌های کاربردی پیشرفته دارند. از سوی دیگر، بردهای فرکانس پایین نیز در تجهیزات پایه و کاربردهای عمومی بسیار مهم هستند.

برد های فرکانس بالا و فرکانس پایین

علاوه بر این، ارتباط سیگنال در پروژه‌های الکترونیکی بسیار حائز اهمیت است. برای مثال، در پروژه‌های ماهواره‌ای و وای‌فای، انتقال و ارتباط سیگنال‌ها نقشی کلیدی دارد. بنابراین، زمانی که نیاز به ارتباط سیگنال میان دستگاه‌ها یا سیستم‌ها وجود دارد، از بردهای فرکانس بالا استفاده می‌شود. به طور خاص، بردهای PCB فرکانس بالا برای انتقال سیگنال‌ها به کار می‌روند و در کاربردهایی مانند مایکروویو، تلفن‌های همراه، فرکانس رادیویی و طراحی‌های با سرعت بالا به‌طور گسترده استفاده می‌شوند. این بردها با انتقال امواج الکترومغناطیسی با حداقل تلفات، به یک راه‌حل ضروری در دنیای الکترونیک تبدیل شده‌اند.

خواص بردهای الکترونیکی فرکانس بالا

برای آشنایی بیشتر با بردهای مدار چاپی فرکانس بالا (PCB)، در این بخش به ویژگی‌های کلیدی آنها اشاره خواهیم کرد:

📉 ضریب اتلاف کم: ضریب اتلاف PCB‌های فرکانس بالا معمولاً در بازه 0.0019 تا 0.025 قرار دارد. این ویژگی باعث می‌شود که نرخ انتقال سیگنال‌ها به طور قابل توجهی تحت تأثیر قرار نگرفته و تلفات سیگنال به حداقل برسد.

⚡ ثابت دی الکتریک پایین: با ثابت دی الکتریک پایین و پایدار، این بردها انتقال سیگنال با فرکانس بالا را با کمترین تأخیر ممکن انجام می‌دهند و عملکرد بهینه را در شرایط مختلف فراهم می‌کنند.

🧪 مقاومت شیمیایی: بردهای فرکانس بالا به دلیل توانایی بالای خود در مقاومت در برابر مواد شیمیایی، در برابر خوردگی مقاوم هستند و می‌توانند در محیط‌های صنعتی یا آزمایشگاهی که در معرض مواد شیمیایی قرار دارند، استفاده شوند.

💧 جذب رطوبت کم: با سرعت جذب رطوبت پایین، این PCB‌ها برای استفاده در محیط‌های مرطوب یا شرایط آب و هوایی نامساعد مناسب هستند، زیرا از ایجاد مشکلات ناشی از رطوبت جلوگیری می‌شود.

🌡️ پایداری ابعادی پایین: این بردهای الکترونیکی به دلیل پایداری ابعادی کم، تحت تأثیر تغییرات دمایی محیط قرار نمی‌گیرند و به همین دلیل در شرایط مختلف محیطی عملکرد خود را حفظ می‌کنند.

عوامل مؤثر بر طراحی PCB فرکانس بالا

در طراحی بردهای مدار چاپی (PCB) فرکانس بالا، عوامل مختلفی وجود دارند که تأثیر زیادی بر عملکرد و کارایی این بردها دارند. طراحی این نوع بردها به دلیل نیاز به حفظ انتقال حرارت در کاربردهای مختلف، چالش‌های خاص خود را دارد. برای رسیدن به فرکانس بالا، استفاده از مواد خاص و ویژگی‌های ویژه‌ای ضروری است. این ویژگی‌ها به طور مستقیم بر عملکرد سیگنال تأثیر می‌گذارند. به‌علاوه، تغییرات جزئی در منبع تغذیه و انتخاب مواد می‌تواند بر امپدانس برد تأثیر بگذارد و عملکرد آن را تحت تأثیر قرار دهد.

یکی از عوامل کلیدی دیگر، انتخاب مواد دی الکتریک است که تأثیر زیادی بر طراحی PCB فرکانس بالا دارد. بسیاری از تولیدکنندگان ترجیح می‌دهند از مواد دی الکتریک راجرز استفاده کنند. این ماده به دلیل قیمت مناسب، ویژگی‌های DK (ثابت دی الکتریک) و DF (ضریب اتلاف پایین) مناسب است و در برنامه‌های نمونه‌سازی و ساخت کاربردهای فرکانس بالا به خوبی عمل می‌کند. همچنین، استفاده از این ماده باعث کاهش از دست دادن سیگنال می‌شود.

در مقابل، برخی از تولیدکنندگان از تفلون برای ساخت مدارهایی با فرکانس بالا استفاده می‌کنند. این مواد توانایی ارائه فرکانس‌های 5 گیگاهرتز را دارند و در طراحی‌هایی که نیاز به دقت بالا دارند، مفید هستند. همچنین، FR4 نیز به عنوان یکی از مواد محبوب برای مدارهای RF استفاده می‌شود و می‌تواند برای فرکانس‌های 1 گیگاهرتز تا 10 گیگاهرتز مناسب باشد. با این حال، FR4 دارای محدودیت‌هایی از نظر ضریب جذب آب، DK و DF است. بنابراین، برای فرکانس‌های بالاتر از 10 گیگاهرتز، تفلون گزینه بهتری است، اگرچه گران‌تر از FR4 می‌باشد.

به طور کلی، انتخاب مواد و ویژگی‌های خاص آنها می‌تواند تأثیر زیادی بر عملکرد کلی PCB فرکانس بالا و توانایی آن در انتقال سیگنال‌ها با کیفیت بالا داشته باشد.

نکات مفید طراحی و ساخت PCB با فرکانس بالا

مدارهای فرکانس بالا معمولاً چگالی چیدمان بالاتر و ادغام بیشتری دارند، بنابراین طراحی و ساخت آنها نیازمند دقت ویژه‌ای است. برای دستیابی به بهترین عملکرد در این بردها، رعایت نکات خاصی ضروری است. در اینجا برخی از مفیدترین نکات برای طراحی و ساخت PCB فرکانس بالا آورده شده است:

🔧 کمتر کردن تعداد لیدهای جایگزین بین لایه‌ها: بهتر است که تعداد لیدهای جایگزین در طراحی PCB فرکانس بالا به حداقل برسد تا از تداخل سیگنال‌ها جلوگیری شود و انتقال سیگنال بهینه باشد.

🔩 کاهش طول سرب بین پین‌ها: برای جلوگیری از تلفات سیگنال و افزایش کارایی، طول سرب بین پین‌های دستگاه‌های الکترونیکی باید کوتاه‌تر باشد.

🔄 کم کردن خمیدگی بین پین‌ها: خمیدگی زیاد در مسیر پین‌ها باعث افزایش اتلاف سیگنال می‌شود، بنابراین باید سعی کرد تا حد امکان خمیدگی‌ها کاهش یابد.

🔗 اجتناب از حلقه‌ها در سیم‌کشی: حلقه‌ها می‌توانند باعث ایجاد تداخل سیگنال و میدان‌های مغناطیسی ناخواسته شوند، بنابراین باید از آن‌ها در طراحی PCB اجتناب کرد.

⚡ تطابق امپدانس سیگنال: برای اطمینان از انتقال بهینه سیگنال‌ها، باید مطمئن شویم که تطابق امپدانس سیگنال به درستی انجام شده است.

🔧 افزایش ظرفیت جداسازی فرکانس بالا: باید ظرفیت جداسازی فرکانس بالا را در پایه‌های الکتریکی یک بلوک مدار مجتمع افزایش دهیم تا از تداخل فرکانسی جلوگیری شود و عملکرد مدار بهبود یابد.

کاربردهای عملی بردهای الکترونیکی فرکانس بالا

بردهای فرکانس بالا در کاربردهایی که به مقاومت در برابر حرارت و دمای بالا نیاز دارند، کاربرد فراوانی دارند. این بردها به دلیل ویژگی‌های خاص خود، در زمینه‌های مختلفی از جمله نظامی، پزشکی، صنعتی، ارتباطی و راداری مورد استفاده قرار می‌گیرند. در اینجا به برخی از رایج‌ترین کاربردهای بردهای مدار چاپی فرکانس بالا اشاره می‌کنیم:

🎖️ برنامه‌های نظامی: بردهای فرکانس بالا در ارتش و برنامه‌های نظامی کاربردهای وسیعی دارند. به‌عنوان مثال، در سلاح‌های گرم و مهمات، تولیدکنندگان از این بردها برای اطمینان از عملکرد صحیح و ایمن استفاده می‌کنند. همچنین در تجهیزاتی مانند دستگاه‌های تست ضربه و ضبط‌کننده‌های نفوذ ضربه کاربرد دارند.

💉 کاربردهای پزشکی: بردهای فرکانس بالا در بسیاری از دستگاه‌های پزشکی پیچیده به‌کار می‌روند. از جمله این دستگاه‌ها می‌توان به سی‌تی‌اسکن، اسکنرهای MRI، اسکنرهای اولتراسوند و ابزارهای تشخیص پزشکی اشاره کرد. این بردها به دلیل ویژگی‌های خاص خود در اتصالات داخلی با چگالی بالا و حتی انعطاف‌پذیری در برخی دستگاه‌ها استفاده می‌شوند.

🏭 کاربردهای صنعتی: در صنایع مختلف مانند کارخانه‌ها و صنایع تولیدی که به دمای بالا و مواد شیمیایی مختلف نیاز دارند، از بردهای فرکانس بالا استفاده می‌شود. این بردها در تجهیزاتی چون مته‌های برقی، پرس‌های الکتریکی، و تجهیزات اندازه‌گیری برای کنترل دما، فشار و سایر متغیرها کاربرد دارند.

📡 سیستم‌های ارتباطی پیشرفته: در سیستم‌های ارتباطی پیشرفته، از PCB‌های فرکانس بالا برای تقویت‌کننده‌های فرکانس بالا، دستگاه‌های فیلتر و ایستگاه‌های تقویت‌کننده استفاده می‌شود. این بردها به دلیل ویژگی‌هایی چون سبک‌وزنی و دوام بالا در دستگاه‌هایی مانند گیرنده‌ها و میکروفون‌ها به کار می‌روند.

🎯 سیستم‌های راداری: بردهای فرکانس بالا در صنعت هوانوردی و صنایع دریایی کاربرد وسیعی دارند. این بردها در سیستم‌های راداری برای هدایت هواپیماها و کشتی‌ها و شناسایی موانع مانند کوه‌های یخ و کشتی‌های دشمن کاربرد دارند. همچنین در زیر دریایی‌ها و کشتی‌ها برای شناسایی اهداف و جلوگیری از تصادفات مورد استفاده قرار می‌گیرند.

با توجه به ویژگی‌هایی همچون تحمل دماهای بالا، مقاومت در برابر مواد شیمیایی، و پایداری در برابر شرایط سخت محیطی، بردهای فرکانس بالا به یکی از اجزای حیاتی در فناوری‌های پیشرفته در این صنایع تبدیل شده‌اند.

برد الکترونیک فرکانس پایین

مدارهای الکترونیک فرکانس پایین معمولاً شامل سیگنال‌های آنالوگ، منبع تغذیه آنالوگ، ولتاژ مرجع، مدارهای سیگنال کنترل و موارد مشابه هستند. در این مدارها، یک مجموعه کابل یا سیستم ردیابی سیگنال وظیفه اتصال مدارهای فرکانس پایین به برد را بر عهده دارد. این بردها به‌طور معمول شامل ردیابی سیگنال فرکانس پایین و ردیابی سیگنال دیجیتال هستند که به‌طور نزدیک روی یک PCB مونتاژ شده با چگالی بالا قرار می‌گیرند.

ویژگی‌های خاص این نوع مدارها آن‌ها را برای کاربردهای ساده و کم پیچیدگی در پروژه‌های الکترونیکی مناسب می‌کند. این بردها به طور معمول در پروژه‌هایی با فرکانس کاری محدود که به تمهیدات گسترده نیاز ندارند، کاربرد دارند. بنابراین، مدارهای فرکانس پایین به‌ویژه در دستگاه‌های الکترونیکی ساده که نیاز به پردازش سیگنال‌های آنالوگ یا دیجیتال با فرکانس کم دارند، به طور گسترده استفاده می‌شوند.

راهنمای تطبیق مواد و کاربردهای برد مدار چاپی RF

تفاوت بین PCB فرکانس بالا و PCB فرکانس پایین

بعد از آشنایی با ویژگی‌ها و کاربردهای بردهای مدار چاپی فرکانس بالا و فرکانس پایین، در این بخش به تفاوت‌های اساسی بین این دو نوع برد پرداخته‌ایم. یکی از تفاوت‌های اصلی، پیچیدگی طراحی است. طراحی بردهای فرکانس بالا معمولاً پیچیده‌تر از بردهای فرکانس پایین است. در طراحی مدارهای فرکانس بالا، منبع تغذیه به‌طور لایه‌لایه قرار می‌گیرد و از طرح ردیابی اصلی برای هدایت سیگنال‌ها استفاده می‌شود تا مدار مسیر کمترین امپدانس را طی کند. علاوه بر این، برد پاور نیز باید به درستی طراحی شود. در این نوع طراحی، یکی از اولویت‌ها، کاهش حلقه سیگنال است که باعث کاهش نویز می‌شود. این نکته به‌طور معمول در مدارهای فرکانس پایین نادیده گرفته می‌شود.

تفاوت‌های دیگری نیز میان بردهای فرکانس بالا و فرکانس پایین وجود دارد:

1. یکپارچگی و پایداری منبع برق و زمین: در بردهای فرکانس بالا نیاز به یکپارچگی بیشتر و پایداری منبع برق و زمین است، تا سیگنال‌ها به‌طور دقیق منتقل شوند.

2. سیم‌کشی دقیق و اتصال زمین: در بردهای فرکانس بالا، سیم‌کشی دقیق و توجه به اتصال زمین اهمیت بیشتری دارد تا از ایجاد تداخل سیگنال و نویز جلوگیری شود.

3. اتصالات انتهایی مناسب: برای کاهش تداخل خازنی و القایی، در بردهای فرکانس بالا اتصالات انتهایی به‌طور ویژه طراحی می‌شود.

4. میزان وجود نویز: بردهای فرکانس بالا باید طوری طراحی شوند که نویز به حداقل برسد. این ویژگی در بردهای فرکانس پایین اهمیت کمتری دارد.

5. مقاومت در برابر دمای بالا و محیط‌های شیمیایی: بردهای فرکانس بالا به دلیل استفاده در محیط‌های خاص مانند صنایع نظامی یا پزشکی، باید در برابر دمای بالا و مواد شیمیایی مقاوم باشند.

6. میزان اتلاف انرژی: در بردهای فرکانس بالا، اتلاف انرژی باید به حداقل برسد تا عملکرد سیگنال‌ها تحت تأثیر قرار نگیرد.

7. ابعاد و ساختار: بردهای فرکانس بالا معمولاً دارای ابعاد دقیق‌تر و ساختار پیچیده‌تر هستند تا سیگنال‌ها به‌طور مؤثر و با کمترین تلفات انتقال یابند.

این تفاوت‌ها نشان‌دهنده چالش‌های خاص طراحی هر نوع برد است که بر اساس نیازهای کاربردی و شرایط محیطی متفاوت، باید به‌طور ویژه‌ای به آن‌ها پرداخته شود.

کاربرد طراحی برد فرکانس بالا و پایین

🌐 تجهیزات مخابراتی و سیستم‌های بی‌سیم: بردهای فرکانس بالا در مخابرات و سیستم‌های بی‌سیم مانند Wi-Fi، ۵G و رادار برای انتقال داده‌های با سرعت بالا و پوشش وسیع به‌کار می‌روند. در این حوزه‌ها، دقت در طراحی بردها برای اطمینان از عملکرد صحیح و کاهش نویز بسیار اهمیت دارد.

🩺 دستگاه‌های پزشکی پیشرفته: در تصویربرداری پزشکی، مانیتورینگ بیمار و تجهیزات دقیق پزشکی، از بردهای فرکانس بالا برای انتقال سریع و دقیق سیگنال‌های آنالوگ و دیجیتال استفاده می‌شود. این بردها در دستگاه‌هایی مانند سی‌تی‌اسکن و ام آر آی کاربرد دارند.

✈️ صنایع دفاعی و هوافضا: در صنایع دفاعی و هوافضا، از بردهای فرکانس بالا در رادارها، کنترل پرواز و ارتباطات امن استفاده می‌شود. این بردها به‌ویژه در شرایط حساس و نیاز به دقت بالا کاربرد دارند.

🏭 سیستم‌های کنترلی صنعتی و اتوماسیون: بردهای فرکانس پایین در سیستم‌های کنترلی صنعتی و اتوماسیون برای نظارت و کنترل فرآیندهای صنعتی در محیط‌های سخت و پر چالش کاربرد دارند.

⚡ منابع تغذیه و پاور الکترونیک در صنایع سنگین: در صنایع سنگین و پاور الکترونیک، بردهای فرکانس پایین برای مدیریت انرژی و تأمین منابع تغذیه با قدرت بالا مورد استفاده قرار می‌گیرند.

🔬 تجهیزات اندازه‌گیری و آزمایشگاهی: بردهای فرکانس بالا در تجهیزات اندازه‌گیری و آزمایشگاهی برای دقت بالا در تست‌ها و آزمایش‌ها، به‌ویژه در سیستم‌های اندازه‌گیری دقیق استفاده می‌شوند.

🌐 پروژه‌های IoT و استارتاپ‌های هوشمندسازی: بردهای فرکانس پایین در پروژه‌های IoT و استارتاپ‌های هوشمندسازی برای اتصال دستگاه‌ها و جمع‌آوری داده‌ها در محیط‌های هوشمند به کار می‌روند.

🚗 خودروهای هوشمند و سیستم‌های الکترونیکی خودرویی: بردهای فرکانس بالا در خودروهای هوشمند برای سیستم‌های ارتباطی و اتصال شبکه‌ای به‌ویژه در سیستم‌های ناوبری و رادارهای خودرو استفاده می‌شوند.

بردهای مدار چاپی RF و بردهای مدار چاپی مایکروویو

طراحی مسیرهای انتقال (Transmission Line)

📏 عرض مسیرهای سیگنال و فاصله بین آن‌ها: برای طراحی صحیح مسیرهای سیگنال در بردهای فرکانس بالا، باید عرض مسیرها و فاصله بین آنها را بر اساس ثابت دی الکتریک (وابسته به جنس برد و متریال بین مسیرها)، ضخامت مسیرها (وابسته به ضخامت مس) و امپدانس مطلوب محاسبه کنید. ابزارهای آنلاین و نرم‌افزارهای مختلفی برای این کار وجود دارند. امپدانس مناسب مسیرهای سیگنال باعث انتقال درست سیگنال از فرستنده به گیرنده می‌شود.

🔌 زوج‌های تفاضلی (Differential Pair): در زوج‌های تفاضلی، دو سیگنال مشابه ولی با جهت مخالف به موازات هم و با طول یکسان کشیده می‌شوند. این تکنیک به کاهش تداخل سیگنال‌ها (Crosstalk) کمک کرده و عملکرد سیستم را بهبود می‌بخشد. در این حالت، توجه به یکسان بودن طول مسیرها، فاصله و موازات آن‌ها اهمیت دارد.

📏 قانون 3W در طراحی PCB: فاصله بین مسیرها باید حداقل 3 برابر عرض مسیر باشد. همچنین، فاصله از زوج‌های تفاضلی باید حداقل 5 برابر عرض مسیر باشد.

🔗 وایا (Via): تا حد امکان از کمترین تعداد وایا در مسیرهای فرکانس بالا استفاده کنید. شیلد وایا (Via Stitching) باعث دفع حرارتی بهتر و فراهم‌سازی مسیر کم امپدانس برای جریان بازگشتی می‌شود. در بردهای HDI از وایاهای کور (blind) و مدفون (buried) استفاده کنید که طول کمتری از Through All Via دارند و باعث انتقال بهتر سیگنال فرکانس بالا می‌شوند.

🔋 خازن‌های دی‌کوپلینگ (Decoupling): خازن‌های دی‌کوپلینگ را در نزدیک‌ترین نقطه به تراشه‌های با فرکانس کاری بالا (مانند پردازنده‌ها و میکروکنترلرها) قرار دهید. از ترکیب خازن‌های ESR پایین و ظرفیت بالا استفاده کنید تا عملکرد بهینه در فرکانس‌های بالا داشته باشید. خازن‌های جامد (Solid Capacitors) گزینه مناسبی برای این کاربرد هستند.

⚡ توزیع توان (Power Distribution): Power Plane و Ground Plane باعث توزیع مناسب توان و کاهش افت ولتاژ در بردهای فرکانس بالا می‌شوند. Power Plane ناحیه‌ای از مس است که به VCC مدار متصل می‌شود و ولتاژ بخش‌های زیادی از مدار از طریق اتصال به این Plane تأمین می‌شود.

📡 EMI/EMC: برای کاهش تداخل الکترومغناطیسی (EMI)، مسیرهای فرکانس بالا را در مجاورت Ground Plane بکشید و از تکنیک‌های شیلدینگ مانند Via Stitching، پلیگان و محفظه شیلد استفاده کنید. همچنین از فیلتر کردن با استفاده از فریت بید و چوک مد مشترک (CMC) غافل نشوید.

📊 جداسازی بلوک‌های مدار: بلوک‌های مختلف مدار از نظر نوع سیگنال (آنالوگ یا دیجیتال)، فرکانس (فرکانس پایین یا بالا) و نوع (پردازش، تغذیه و ...) با فاصله یا تکنیک‌های شیلدینگ از هم جدا کنید تا تداخل سیگنال‌ها کاهش یابد.

🌡️ ملاحظات دما (Thermal Management): بردهای فرکانس بالا می‌توانند گرمای زیادی تولید کنند، لذا توجه به مدیریت حرارت اهمیت ویژه‌ای دارد. از هیت سینک، وایاهای حرارتی (Thermal Via) و Copper Pour برای توزیع حرارت بهتر و جلوگیری از افزایش دما در ناحیه خاصی از برد استفاده کنید.

🛠️ شبیه‌سازی (Simulations): پیش از تولید برد فرکانس بالا، با استفاده از ابزارهای شبیه‌سازی مانند امپدانس مسیرها، EMI/EMC و رفتار سیستم، از عملکرد صحیح طراحی اطمینان حاصل کنید.

🔧 نمونه‌سازی (Prototyping): پیش از سفارش تعداد بالا برد، یک نمونه اولیه ساخته و با بررسی سیگنال‌ها و عملکرد آن، از درستی عملکرد سیستم اطمینان حاصل کنید.
