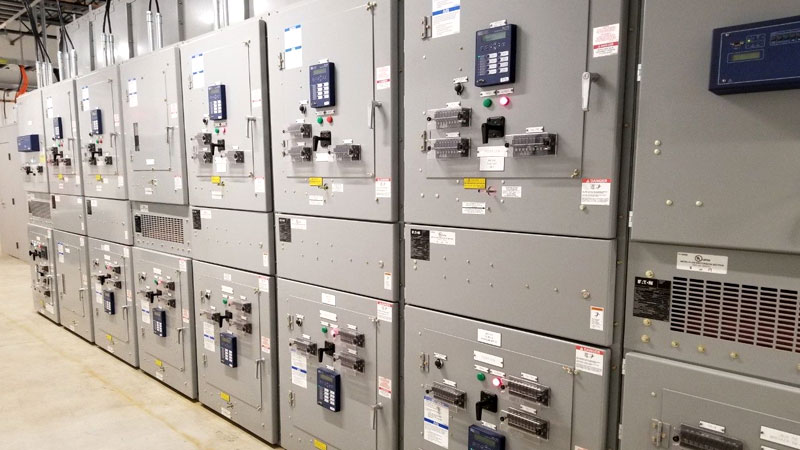

آشنایی با تابلو برق فشار قوی و اجزای آن
با پیشرفت روزافزون فناوری و پیچیدهتر شدن تجهیزات الکتریکی، محصولات جدید و کاربردی در دنیای برق و الکتریسیته بهطور مداوم به بازار عرضه میشوند. یکی از مهمترین و کاربردیترین این محصولات، تابلو برق فشار قوی است که مهندسین برق برای توزیع برق در ساختمانها و صنایع مختلف از آن استفاده میکنند. تابلو برق فشار قوی بهعنوان محفظهای فلزی و مربعشکل، مسئول دریافت و توزیع مناسب برق به بخشهای مختلف یک ساختمان است. این تابلوها به دلیل ساختار پیچیده و کنترل دقیق جریان برق، جریان برق را بهطور متعادل در تمام بخشها توزیع میکنند و نقش کلیدی در ایمنی و کارایی سیستمهای برقی ایفا میکنند.
معرفی تابلو برق فشار قوی
تابلو برق فشار قوی معمولاً برای ولتاژهای بالای 1000 تا 5000 ولت استفاده میشود. در حالی که برای ولتاژهای پایینتر از تابلو برقهای فشار ضعیف و فشار متوسط بهرهبرداری میشود. این تابلوها شامل کلیدهای قطع و وصل، رلههای حفاظتی، و ترانسفورماتورها هستند که به محافظت از سیستمهای برقی در برابر اضافهبار و کوتاهمدت کمک میکنند. این تجهیزات در کنار هم باعث افزایش کارایی و ایمنی سیستمهای برقی و جلوگیری از خطرات احتمالی میشوند.
🔌 اجزای مختلف تابلو برق فشار قوی
تابلو برق فشار قوی شامل مجموعهای از تجهیزات تخصصی است که برای کنترل، حفاظت و توزیع برق در سیستمهای صنعتی و ساختمانی بهکار میروند. این اجزا بهطور دقیق طراحی شدهاند تا جریان برق را در شرایط فشار قوی بهطور ایمن و کارآمد هدایت کنند.
📊 تجهیزات اندازهگیری
تجهیزات اندازهگیری در تابلو برق فشار قوی برای نظارت و کنترل پارامترهای الکتریکی مانند ولتاژ، جریان و توان بهکار میروند. این تجهیزات به مهندسین امکان نظارت دقیق بر وضعیت سیستمهای برقی را میدهند تا از عملکرد بهینه و ایمن اطمینان حاصل شود.
⚡ فیوز
فیوزها بهعنوان اولین خط دفاعی در برابر اضافهبار و کوتاهمدت عمل میکنند و در صورت بروز خطا یا خرابی، مدار را بهطور خودکار قطع میکنند تا از آسیب به تجهیزات جلوگیری کنند.
🔌 کنتاکتور تابلو برق
کنتاکتور تابلو برق برای قطع و وصل جریان برق در حالتهای مختلف استفاده میشود و به مدیران برق اجازه میدهد تا بهطور مؤثر جریان برق را در شرایط اضطراری یا عملیات برنامهریزیشده کنترل کنند.
🔧 بریکر
بریکر یا مدارشکن برای قطع خودکار مدار در مواقع بروز خطاها، مانند کوتاهمدت و اضافهبار، استفاده میشود و یکی از اجزای حیاتی سیستمهای حفاظتی تابلو برق فشار قوی است.
⚠️ کلید قطع بار
کلید قطع بار برای جداسازی و قطع جریان در مواقعی که نیاز به تعمیر و نگهداری یا تعویض تجهیزات باشد، به کار میرود تا از ایمنی کارکنان و تجهیزات اطمینان حاصل شود.
🛡️ کلید عایق
کلید عایق بهعنوان ابزاری برای جداسازی و ایمنسازی مدارها در برابر نوسانات و خطاهای برقی عمل میکند و نقش حیاتی در حفظ ایمنی سیستم دارد.
🔋 باس بارها
باس بارها برای انتقال برق با ولتاژ بالا در تابلوهای برق فشار قوی استفاده میشوند و جریان برق را به تجهیزات مختلف منتقل میکنند، نقش اساسی در عملکرد صحیح تابلو دارند.
🔌 کابلها
کابلها برای انتقال برق از تابلو برق به دیگر بخشها و تجهیزات در سیستمهای صنعتی و ساختمانی مورد استفاده قرار میگیرند و باید در برابر شرایط سخت محیطی مقاوم باشند.
🌊 حفاظت موجی
حفاظت موجی برای جلوگیری از آسیبهای ناشی از نوسانات الکتریکی و موجهای ولتاژی طراحی شدهاند و در تابلوهای برق فشار قوی بهکار میروند تا از تجهیزات در برابر آسیبهای احتمالی محافظت کنند.
⚙️ ترانسفورماتورها
ترانسفورماتورها برای تغییر ولتاژ برق و هماهنگسازی آن با نیازهای مختلف در سیستمهای برق استفاده میشوند و به انتقال کارآمد برق کمک میکنند.
💡 مدارشکنها
مدارشکنها برای قطع و وصل مدارها و همچنین حفاظت از سیستمهای برقی در برابر خطاهای غیرمنتظره مانند کوتاهمدت و اضافهبار طراحی شدهاند. این تجهیزات بهطور خاص در تابلو برق فشار قوی برای اطمینان از امنیت و عملکرد صحیح سیستمهای برقی کاربرد دارند.
کاربردهای مختلف تابلو برق فشار قوی
امروزه تابلو برقهای فشار قوی نقش حیاتی و متنوعی در سیستمهای برقی ساختمانها دارند و بهعنوان یکی از ارکان اصلی ایمنی و کارایی سیستم برقکاری شناخته میشوند. این تابلوها بهطور گسترده در صنایع، ساختمانها و سیستمهای برقی پیچیده به کار میروند. در ادامه، با مهمترین کاربردهای تابلو برق فشار قوی آشنا میشویم.
⚡ کنترل جریان برق
یکی از اصلیترین کاربردهای تابلو برق فشار قوی، کنترل جریان برق و توزیع متعادل آن به بخشهای مختلف است. این سیستم بهطور خودکار جریان برق را مدیریت میکند و از ایجاد اضطرابهای برقی مانند اضافهبار و کوتاهمدت جلوگیری میکند. در نتیجه، از آسیب به تجهیزات برقی و اختلال در عملکرد سیستم جلوگیری میشود و امنیت و پایداری سیستم برقکاری ساختمان حفظ میشود.
🔒 ایزولهسازی برق
تابلو برق فشار قوی نقش مهمی در ایزولهسازی برق دارد. این تابلوها میتوانند مدارهای برقی معیوب یا خطرناک را شناسایی و ایزوله کنند، بهگونهای که از آسیب به سایر بخشها جلوگیری کرده و شرایط را به حالت نرمال برگردانند. این ویژگی باعث افزایش سلامت سیستم برقکاری و تضمین ایمنی ساختمان میشود. همچنین، در هنگام انجام تعمیرات یا نگهداری، به ایزولهسازی بخشهای خاصی از سیستم کمک میکند و از خطرات احتمالی جلوگیری میکند.
هشدار مهم زمان استفاده از تابلو برق فشار قوی!
با توجه به حساسیت بالا و اهمیت ویژه در روند تولید و عملکرد تابلو برق فشار قوی، کارکنان و متخصصین باید در هنگام استفاده از این تجهیزات، تمامی اقدامات ایمنی و ملاحظات فنی را رعایت کنند تا از بروز خطرات جدی مانند انفجار یا آتشسوزی جلوگیری شود. کوچکترین سهلانگاری در طراحی، تولید یا نصب تابلو برق فشار قوی میتواند منجر به فاجعههای بزرگ شود که آسیبهای جبرانناپذیری به تجهیزات و سلامت انسانها وارد کند. بنابراین، پیادهسازی این سیستمها تنها باید توسط متخصصین حرفهای و با تجربه صورت گیرد تا از بروز مشکلاتی چون خطاهای برقی، اضافهبار و نوسانات ولتاژی جلوگیری شود و سیستم بهطور ایمن و پایدار کار کند.
قیمت تابلو برق فشار قوی چقدر است؟
قیمت تابلو برق فشار قوی بهطور قابل توجهی تحت تاثیر فاکتورهای مختلفی قرار دارد و نمیتوان عدد دقیقی برای آن تعیین کرد. نوع فناوری بهکار رفته در تولید، تجهیزات و امکانات موجود در تابلو، میزان امنیت، کارایی، و ابعاد تابلو از جمله مهمترین عواملی هستند که بر قیمت نهایی تاثیر میگذارند. علاوه بر این، استانداردهای رعایتشده در طراحی و کیفیت مواد اولیه نیز میتواند در تغییر قیمت تاثیرگذار باشد. بهطور کلی، برای تعیین قیمت دقیق تابلو برق فشار قوی، نیاز به مشاوره با تأمینکنندگان و بررسی مشخصات فنی هر پروژه خاص است.
تفاوت تابلو برق فشار قوی با فشار ضعیف
تفاوت اصلی تابلو برق فشار قوی و تابلو برق فشار ضعیف در نوع و میزان جریان برقی است که از این تابلوها عبور میکند. تابلو برق فشار ضعیف معمولاً قادر به تامین جریان در بازه صفر تا 1000 ولت است، در حالی که تابلو برق فشار قوی برای تامین جریان در بازههای 36000 تا 40000 ولت طراحی شده است. این تفاوت در ولتاژ و جریان به معنی تفاوت در تجهیزات داخلی این دو نوع تابلو است. تابلو برق فشار ضعیف معمولاً در کارخانهها، ایستگاههای برق و برای مصارف عمومی مورد استفاده قرار میگیرد، در حالی که از تابلو برق فشار قوی در پستها و ژنراتورهایی که با ولتاژ بسیار بالا (بیش از 40000 ولت) کار میکنند، استفاده میشود.
تفاوت تابلو برق فشار قوی با فشار متوسط
تفاوت میان تابلو برق فشار قوی و تابلو برق فشار متوسط عمدتاً در میزان جریانی است که از این تابلوها عبور میدهد. تابلو برق فشار متوسط توانایی عبور جریان در بازه 1000 تا 36000 ولت را دارد، در حالی که تابلو برق فشار قوی قادر به عبور جریان در ولتاژهای بالاتر از 36000 ولت است. همچنین، این دو نوع تابلو برق دارای تجهیزات داخلی متفاوتی هستند که بر اساس نیازهای خاص هر سیستم طراحی شدهاند. تابلو برق فشار متوسط معمولاً برای استفاده در سیستمهای توزیع انرژی و ایستگاههای میانهبرد کاربرد دارد، در حالی که تابلو برق فشار قوی برای مدیریت انرژی با ولتاژهای بالاتر و در پستهای برق بزرگ مورد استفاده قرار میگیرد.
نقش تابلو برق فشار قوی در صنایع سنگین و تولیدی
در کارخانهها و صنایع سنگین، تابلوهای فشار قوی نقش حیاتی در تامین برق برای ماشینآلات سنگین، خطوط تولید و تجهیزات صنعتی دارند. این تابلوها بهطور دقیق و قابل اطمینان برق مورد نیاز برای هر بخش از سیستمهای تولیدی و صنعتی را فراهم میکنند. بهویژه در فرآیندهای صنعتی پیچیده و خودکار، تابلو برق فشار قوی بهعنوان یک جزء کلیدی عمل کرده و مدیریت جریان برق را در سیستمهای بزرگ و حساس بهطور مؤثر انجام میدهد.
همچنین در بسیاری از صنایع، تابلوهای فشار قوی برای تأمین برق تجهیزات گرمایشی و سرمایشی بزرگی مانند کورهها، بویلرها و چیلرها بهکار میروند. این تجهیزات به دلیل نیاز به ولتاژ بالا و توان الکتریکی زیاد، برای عملکرد بهینه به تابلو برق فشار قوی وابسته هستند. از اینرو، این تابلوها نهتنها برای کنترل و توزیع برق در سیستمهای تولیدی، بلکه برای حفظ ایمنی و پایداری در فرآیندهای صنعتی پیچیده نیز ضروری هستند.
زیرساختهای شهری با تابلو برقهای فشار قوی
توزیع برق در شبکههای شهری یکی از مهمترین کاربردهای تابلو برقهای فشار قوی است. این تابلوها در پستهای برق شهری، ایستگاههای تقویت فشار و شبکههای توزیع برق قرار دارند و وظیفه توزیع برق به مناطق مختلف شهری را بر عهده دارند. این تابلوها علاوه بر مدیریت توزیع انرژی، از سیستمهای برقی در برابر اضافهبار، کوتاهمدت و نوسانات ولتاژی محافظت میکنند و به پایداری و ایمنی شبکه برق کمک میکنند.
در ساختمانهای بلندمرتبه نیز، تابلو برقهای فشار قوی برای تأمین برق آسانسورها، سیستمهای تهویه مطبوع، روشنایی و سایر تجهیزات برقی استفاده میشوند. این تابلوها برای مدیریت توزیع انرژی به بخشهای مختلف ساختمان و اطمینان از عملکرد بدون نقص تجهیزات ضروری هستند. همچنین، در بیمارستانها و مراکز درمانی، این تابلوها برای تأمین برق تجهیزات پزشکی حساس مانند دستگاههای تصویربرداری، دستگاههای جراحی و سیستمهای تهویه مطبوع به کار میروند، که در این محیطها به عملکرد دقیق و پایدار برق نیاز است.
تابلو برق فشار قوی و نیروگاهها
در نیروگاهها، تابلوهای فشار قوی نقش کلیدی در کنترل و حفاظت از ژنراتورهای بزرگ دارند و مسئول توزیع برق در داخل نیروگاه هستند. این تابلوها بهطور مستقیم تأمین برق برای تجهیزات مختلف در نیروگاهها را فراهم میکنند و به بهبود عملکرد و پایداری انرژی در این مراکز کمک میکنند.
صنایع نفت و گاز
در صنایع نفت و گاز، تابلوهای فشار قوی برای تأمین برق پمپهای بزرگ، کمپرسورها و سایر تجهیزات مورد استفاده در فرآیندهای استخراج و پالایش نفت و گاز بهکار میروند. این تابلوها در کنترل و حفاظت از خطوط لوله انتقال نفت و گاز نیز نقش دارند و از ایمنی و کارایی عملیاتهای بزرگ و پیچیده در این صنعت حیاتی اطمینان میدهند.
پرسش و پاسخ در شناخت تابلو برق فشار قوی
❓ تابلو برق فشار قوی چیست؟
تابلو برق فشار قوی مجموعهای از تجهیزات الکتریکی است که برای کنترل، توزیع و حفاظت از سیستمهای برق با ولتاژ بالا استفاده میشود. این تابلوها در محیطهای صنعتی و شهری برای تامین و پایداری برق نقش حیاتی دارند.
❓ چه اجزایی در تابلو برق فشار قوی وجود دارد؟
تابلو برق فشار قوی شامل اجزای مختلفی مانند کلیدهای فشار قوی، ترانسفورماتورها، کابلها و هادیها، مقاومتها و خازنها است. هر یک از این اجزا وظایف خاصی را در سیستم برق به عهده دارند و به کنترل و حفاظت از جریان برق کمک میکنند.
❓ تابلو برق فشار قوی چه کاربردهایی دارد؟
این تابلوها در ایستگاههای برق، کارخانهها، شبکههای توزیع برق شهری و زیرساختهای بزرگ صنعتی برای کنترل و توزیع بهینه برق مورد استفاده قرار میگیرند. آنها به مدیریت انرژی و پایداری سیستمهای برقی کمک میکنند.
❓ مزایای استفاده از تابلو برق فشار قوی چیست؟
استفاده از تابلو برق فشار قوی مزایای زیادی دارد که مهمترین آنها شامل افزایش ایمنی، بهبود کارایی، کاهش تلفات انرژی، و افزایش پایداری سیستمهای برق میباشد. این تابلوها همچنین به حفاظت از تجهیزات برقی در برابر اضافهبار و کوتاهمدت کمک میکنند.
❓ تفاوت بین تابلو برق داخلی و خارجی چیست؟
تابلو برق داخلی برای نصب در محیطهای بسته طراحی شده است و دارای حفاظت بالا در برابر گرد و غبار و عوامل محیطی میباشد. در حالی که تابلو برق خارجی برای نصب در محیطهای باز ساخته شده و دارای بدنه مقاوم در برابر شرایط جوی و عوامل محیطی است.
❓ نگهداری تابلو برق فشار قوی چگونه انجام میشود؟
نگهداری تابلو برق فشار قوی شامل برنامههای منظم برای بررسی و تعمیر تجهیزات، پاکسازی و اطمینان از عملکرد صحیح سیستم است. این نگهداریها باید توسط افراد متخصص و با تجربه انجام شود تا از خرابیها و حوادث برقی جلوگیری شود.
❓ چالشهای استفاده از تابلو برق فشار قوی چیست؟
از جمله چالشهای استفاده از تابلو برق فشار قوی میتوان به هزینههای بالای خرید و نصب، نیاز به تخصص فنی بالا، و ضرورت نگهداری منظم اشاره کرد. این تابلوها نیاز به نظارت دقیق و حفاظت دارند.
❓ چه نکاتی در طراحی و نصب تابلو برق فشار قوی باید مد نظر قرار گیرد؟
در طراحی و نصب تابلو برق فشار قوی باید به انتخاب تجهیزات مناسب، مکان نصب صحیح، تهویه مناسب و نصب توسط افراد متخصص توجه ویژهای داشت. همچنین، برنامههای منظم نگهداری و تعمیرات نیز از اهمیت بالایی برخوردار است تا عملکرد ایمن و بهینه تابلو برق تضمین شود.
