آموزش نصب ضبط و باند خودرو (پخش اندروید ماشین)

تعویض ضبط فابریک خودروهای ایرانی به ضبط‌های آندرویدی، به‌ویژه در خودروهایی مانند پرشیا، سمند، پژو، دنا و رانا، به‌عنوان یکی از بهترین ارتقاءها برای سیستم صوتی و سرگرمی خودرو شناخته می‌شود. این فرایند شامل مراحل فنی مانند جدا کردن پنل داشبورد، شل کردن پیچ‌های ضبط فابریک، و نصب ضبط آندرویدی با استفاده از کابل‌های تبدیل سیم‌کشی استاندارد است. برای اتصال کلیدهای فرمان به ضبط جدید، از ماژول‌های فرمان‌پذیر (Steering Wheel Control Interface) استفاده می‌شود تا کنترل‌های صوتی و دیگر تنظیمات از روی فرمان امکان‌پذیر شود. همچنین برای تقویت صدای سیستم صوتی، نصب آمپلی فایر مناسب پیشنهاد می‌شود. این فرایند نه تنها امکاناتی همچون نمایشگر لمسی و اتصال به اینترنت را به خودرو اضافه می‌کند، بلکه کیفیت صدا و تجربه رانندگی را بهبود می‌بخشد.

آموزش نصب پخش خودرو

تعویض ضبط فابریک خودرو با مانیتور آندروید، تجربه رانندگی شما را به سطح جدیدی می‌برد. ابتدا با دقت پنل اطراف ضبط قدیمی را باز کرده و پیچ‌ها را شل کنید تا ضبط فابریک از جای خود خارج شود. سپس، با استفاده از کابل‌های تبدیل سیم‌کشی مخصوص مدل خودرو، اتصالات برق، بلندگوها و ورودی‌های AUX و USB را به مانیتور آندروید متصل کنید. برای اتصال کلیدهای فرمان، از ماژول‌های فرمان‌پذیر استفاده کنید که به شما امکان کنترل کامل سیستم صوتی را از روی فرمان خودرو می‌دهد. در نهایت، مانیتور آندروید را در محل خود نصب کرده و پنل داشبورد را به‌طور دقیق جایگذاری کنید. البته با گذراندن دوره آموزش نصب پخش خودرو در کامتک میتوانید تمامی این مراحل را عملی روی ماشین یاد بگیرید.

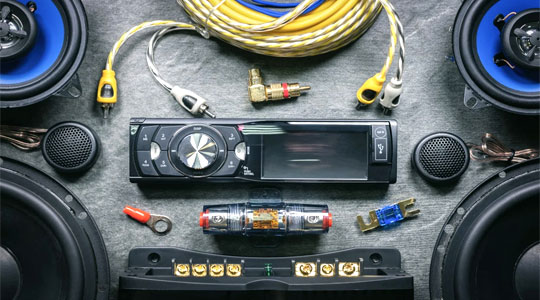

ابزارهای مورد نیاز برای نصب ضبط آندرویدی، آمپلی فایر و سیم‌کشی خودرو

• پیچ‌گوشتی فیلیپس: برای باز کردن پنل‌های داشبورد و پیچ‌های ضبط فابریک.
• آچار شش‌گوش: برای شل کردن و بستن پیچ‌ها و اتصالات ضبط و آمپلی فایر.
• کابل تبدیل سیم‌کشی ISO: برای اتصال صحیح ضبط آندرویدی به سیم‌کشی اصلی خودرو.
• ماژول رابط فرمان‌پذیر (Steering Wheel Control Interface): برای اتصال کلیدهای فرمان به ضبط آندرویدی.
• آمپلی فایر (Amplifier): برای تقویت کیفیت صدا و افزایش حجم خروجی سیستم صوتی.
• کابل برق 12 ولت: برای تامین انرژی ضبط آندرویدی و آمپلی فایر از باتری خودرو.
• کابل AUX یا USB: برای اتصال دستگاه‌های جانبی مانند تلفن همراه یا فلش مموری به ضبط.
• فیش‌های بلندگو (Speaker Terminals): برای اتصال صحیح کابل‌های بلندگو به ضبط و آمپلی فایر.
• تستر باتری دیجیتال (Digital Battery Tester): برای بررسی وضعیت سلامت باتری خودرو و مطمئن شدن از کافی بودن ولتاژ.
• چسب برق (Electrical Tape): برای عایق کردن اتصالات سیم‌کشی و جلوگیری از اتصالات کوتاه.
• کابل RCA (RCA Cable): برای اتصال سیستم صوتی یا آمپلی فایر به ضبط آندرویدی.
• سیم‌چینی و فیش‌های اتصال (Crimp Connectors): برای ایجاد اتصالات صحیح و ایمن در سیستم برق خودرو.
• جعبه فیوز (Fuse Box): برای محافظت از سیستم صوتی و جلوگیری از آسیب به تجهیزات در صورت بروز مشکل.

اجزای تشکیل دهنده سیستم صوتی ماشین

سیستم صوتی خودرو از مجموعه‌ای از اجزا تشکیل شده که به‌طور هماهنگ برای ایجاد تجربه صوتی مطلوب عمل می‌کنند. این اجزا شامل ضبط یا پخش‌کننده (که به عنوان مرکز کنترل و پخش صدا عمل می‌کند)، بلندگوها (که به انتقال صدا و تفکیک فرکانس‌ها کمک می‌کنند)، آمپلی فایر (که سیگنال‌های صوتی را تقویت کرده و حجم صدا را افزایش می‌دهد)، ساب‌ووفر (که برای پخش فرکانس‌های پایین و ایجاد باس قدرتمند استفاده می‌شود)، کراس‌اوور (که برای تفکیک فرکانس‌ها و ارسال سیگنال‌های مناسب به هر بلندگو استفاده می‌شود)، و پخش‌کننده‌های بی‌سیم یا بلوتوثی (که امکان اتصال دستگاه‌های جانبی مانند تلفن همراه یا پخش‌کننده‌های موسیقی را فراهم می‌آورند) می‌باشد. هر یک از این اجزا نقش حیاتی در بهبود کیفیت صدا و تجربه شنیداری داخل خودرو ایفا می‌کنند و به تنظیم دقیق نیاز دارند تا به یک سیستم صوتی با کارایی بالا منجر شوند.

مهارت هایی که یک نصاب ضبط و باند ماشین باید بداند

نصاب سیستم صوتی خودرو باید مجموعه‌ای از مهارت‌های فنی و تخصصی را برای نصب، تنظیم و تعمیر سیستم‌های صوتی خودرو داشته باشد. اولین مهارت ضروری، آشنایی با انواع سیستم‌های صوتی خودرو است، از جمله ضبط‌های فابریک، ضبط‌های آندرویدی، آمپلی فایرها، ساب‌ووفرها و بلندگوهای با کیفیت که هرکدام برای اهداف خاصی طراحی شده‌اند. نصاب باید توانایی سیم‌کشی حرفه‌ای و تنظیم اتصالات را داشته باشد، از جمله اتصالات برق، کابل‌های RCA، پلاگ‌های بلندگو و اتصالات بی‌سیم برای سیستم‌های صوتی پیشرفته. مهارت در نصب و جایگذاری دقیق اجزا، به‌ویژه در فضاهای محدود خودرو، از دیگر مهارت‌های ضروری است که تضمین می‌کند تجهیزات به‌طور صحیح و ایمن نصب می‌شوند. تنظیمات دقیق صدا شامل تنظیم فرکانس‌های بیس، تریبل و میانه است که نصاب باید توانایی تنظیم آن‌ها برای رسیدن به کیفیت صدای مطلوب در خودرو را داشته باشد.

علاوه بر این، نصاب باید با ابزارهای تخصصی نصب سیستم صوتی نظیر پیچ‌گوشتی، آچار، تستر برق و دستگاه‌های تنظیم صوت آشنا باشد تا از نصب صحیح و بدون نقص اطمینان حاصل کند. مهارت در نصب ماژول‌های فرمان‌پذیر (Steering Wheel Control Interface) برای کنترل ضبط از روی فرمان، تست و عیب‌یابی سیستم صوتی و آشنایی با سیستم‌های بلوتوث و اتصال بی‌سیم نیز از مهارت‌های پیشرفته‌ای است که نصاب باید در آن‌ها تسلط کامل داشته باشد. داشتن دانش به‌روز در زمینه تکنولوژی‌های صوتی جدید و ترکیب سیستم‌های صوتی با دستگاه‌های هوشمند، از جمله گوشی‌های هوشمند و پخش‌کننده‌های بی‌سیم، به نصاب کمک می‌کند تا بهترین عملکرد را در نصب سیستم‌های صوتی مدرن ارائه دهد.

در زیر آموزشهای لازم که یک نصاب باید بداند را آورده ایم:

• آموزش تنظیم سیستم صوتی در انواع خودروهای وارداتی و داخلی: تکنیک‌های تنظیم حرفه‌ای سیستم‌های صوتی برای انواع خودروهای وارداتی و داخلی با در نظر گرفتن ویژگی‌های هر مدل.

• معرفی برندهای معتبر سیستم صوتی در بازار ایران: بررسی برندهای پیشرو در زمینه سیستم‌های صوتی خودرو در بازار ایران، از جمله کیفیت و قابلیت‌های هر برند.

• آموزش نصب ضبط و باند خودرو با دو اسپیکر: مراحل نصب صحیح ضبط و بلندگوهای خودرو با استفاده از دو اسپیکر و تنظیمات مربوطه برای دستیابی به صدای شفاف و با کیفیت.

• آموزش تنظیم ضبط ماشین برای دستیابی به صدای شفاف و باکیفیت: تکنیک‌های تنظیم دقیق ضبط ماشین برای بهبود کیفیت صدا و کاهش نویز.

• آموزش سیم‌کشی بلندگوها و مسیرهای عبور سیم در داخل خودرو: اصول سیم‌کشی صحیح بلندگوها، انتخاب مسیرهای بهینه و نصب ایمن سیم‌ها برای سیستم صوتی خودرو.

• آموزش نصب آمپلی فایر چهار کانال به همراه دو اسپیکر و یک ساب ووفر: مراحل نصب آمپلی فایر چهار کاناله با دو بلندگو و ساب ووفر برای تقویت کیفیت صدای سیستم.

• آموزش نصب آمپلی فایر شش کانال برای سیستم‌های صوتی حرفه‌ای: نحوه نصب آمپلی فایر شش کاناله برای استفاده در سیستم‌های صوتی پیشرفته و تخصصی خودرو.

• آموزش نصب ساب باکس در صندوق خودرو: روش‌های صحیح نصب ساب‌ووفر یا ساب باکس در صندوق خودرو برای تقویت صدای باس.

• آموزش عبور کابل RCA از ضبط به سمت آمپلی فایر: نحوه عبور کابل‌های RCA از ضبط به آمپلی فایر به صورت حرفه‌ای و بدون ایجاد تداخل در کیفیت صدا.

• آموزش سیم‌کشی ولتاژ و بدنه از باتری برای نصب آمپلی فایر: اصول سیم‌کشی صحیح از باتری به آمپلی فایر برای تامین ولتاژ مورد نیاز و ایمنی سیستم صوتی.

• آموزش نصب میدرنج برای بهبود کیفیت صدای میانه: تکنیک‌های نصب و تنظیم میدرنج برای ایجاد یک صدا متعادل و با کیفیت در سیستم صوتی خودرو.

• آموزش نصب توییتر و سوپر توییتر برای افزایش وضوح صدا: نحوه نصب توییتر و سوپر توییتر برای تقویت صدای فرکانس‌های بالا و ایجاد وضوح بیشتر در صدا.

• آموزش نصب خازن برای بهبود عملکرد سیستم صوتی خودرو: نحوه نصب خازن به سیستم صوتی خودرو برای ذخیره انرژی و بهبود عملکرد آمپلی فایر.

• آموزش نویزگیری و کاهش تداخل در سیستم صوتی خودرو: تکنیک‌های حذف نویز و تداخل‌های صوتی برای رسیدن به صدای شفاف و باکیفیت در سیستم‌های صوتی خودرو.

آموزش نصب سیستم صوتی خودروهای ایرانی

برای نصب سیستم صوتی در خودروهای ایرانی، ابتدا آمپلی فایر را در محل مناسب نصب کنید و کابل‌های RCA را از پخش به آمپلی فایر وصل کنید. سپس، بلندگوها را به آمپلی فایر متصل کرده و RCA مخصوص ساب را برای اتصال به ساب ووفر استفاده کنید. خازن را برای حفظ ولتاژ ثابت نصب کرده و فیوز مناسب برای آمپلی فایر انتخاب کنید. در نهایت، سیستم را تست کرده و تنظیمات اکولایزر را برای کیفیت صدا بهینه کنید.

• آماده‌سازی ابزار و تجهیزات مورد نیاز: ابزارهای ضروری برای نصب شامل پیچ‌گوشتی فیلیپس، آچار مخصوص، کابل‌های تبدیل سیم‌کشی ISO، کابل‌های RCA، فیش‌های بلندگو، ماژول فرمان‌پذیر، آمپلی فایر، و کابل برق مناسب هستند.

• خاموش کردن سیستم خودرو و قطع اتصال باتری: برای پیشگیری از هرگونه آسیب به سیستم برقی، ابتدا باتری خودرو را قطع کرده و مطمئن شوید که سیستم خودرو کاملاً خاموش است.

• جدا کردن پنل داشبورد و بازکردن ضبط فابریک: با استفاده از پیچ‌گوشتی مناسب، پنل اطراف ضبط فابریک را باز کرده و پیچ‌های ضبط فابریک را شل کنید. سپس به‌دقت ضبط را از محل نصب خارج کنید و اتصالات سیمی آن را جدا نمایید.

• باز کردن و جدا کردن سیم‌کشی ضبط فابریک: اتصالات سیم‌کشی ضبط فابریک را جدا کرده و با دقت کابل‌های برق و بلندگوها را از ضبط قدیمی خارج کنید. در صورت نیاز به تغییر سیم‌کشی، از کابل‌های تبدیل ISO مخصوص استفاده کنید.

• اتصال کابل‌های تبدیل سیم‌کشی به سیستم خودرو: کابل‌های تبدیل سیم‌کشی ISO یا مخصوص مدل خودرو را به سیستم سیم‌کشی خودرو متصل کنید. این کابل‌ها به شما کمک می‌کنند تا اتصال‌های صحیح برای برق، بلندگوها، و دیگر ورودی‌ها را فراهم کنید.

• اتصال کابل‌های RCA به آمپلی فایر: کابل‌های RCA را به خروجی ضبط آندروید و ورودی آمپلی فایر متصل کنید. این اتصالات برای ارسال سیگنال‌های صوتی از ضبط آندروید به آمپلی فایر جهت تقویت صدا ضروری است.

• نصب آمپلی فایر و اتصال بلندگوها: آمپلی فایر را در محل مناسب داخل خودرو نصب کرده و فیش‌های بلندگو را به خروجی آمپلی فایر متصل کنید. این اتصالات باید به‌دقت انجام شوند تا کیفیت صدا بهبود یابد.

• نصب ماژول فرمان‌پذیر (Steering Wheel Control Interface): ماژول فرمان‌پذیر را به سیم‌کشی سیستم و کلیدهای فرمان متصل کنید تا امکان کنترل ضبط از روی فرمان فراهم شود. این ماژول معمولاً به‌وسیله کابل مخصوص به سیم‌کشی ضبط و سیستم فرمان متصل می‌شود.

• نصب ضبط آندروید: ضبط آندرویدی را در جای خود قرار دهید و با دقت به محل نصب فشار دهید. سپس، ضبط را محکم با پیچ‌ها یا نگهدارنده‌های مخصوص جاگذاری کرده و مطمئن شوید که به‌طور کامل در جای خود ثابت شده است.

• اتصال آنتن رادیو به ضبط آندروید: کابل آنتن رادیو را به ورودی آنتن ضبط آندروید متصل کرده و پس از نصب، عملکرد رادیو را بررسی کنید تا مطمئن شوید سیگنال به‌درستی دریافت می‌شود.

• تنظیمات اولیه ضبط آندروید: ضبط را روشن کرده و تنظیمات اولیه از جمله زبان، تنظیمات شبکه و اتصال بلوتوث را انجام دهید. همچنین تنظیمات صدا و اکولایزر ضبط را مطابق با نیازهای خود پیکربندی کنید.

• آزمایش عملکرد سیستم صوتی و آمپلی فایر: صدا را تست کرده و از عملکرد صحیح آمپلی فایر و بلندگوها اطمینان حاصل کنید. بررسی کنید که سیستم به‌درستی کار می‌کند و صدا بدون تداخل و نویز باشد.

• اتصال کلیدهای فرمان به ضبط آندروید: کلیدهای فرمان را از طریق ماژول فرمان‌پذیر به سیستم آندروید متصل کرده و تنظیمات مربوط به عملکرد کلیدهای فرمان را در ضبط آندروید انجام دهید. این تنظیمات به شما این امکان را می‌دهد که بدون نیاز به لمس صفحه نمایش، صدا و سایر تنظیمات را از روی فرمان تغییر دهید.

• بستن پنل داشبورد و تنظیم نهایی: پس از اتمام نصب، پنل داشبورد را با دقت و بدون فشار اضافی به‌طور کامل ببندید. اطمینان حاصل کنید که همه اتصالات محکم شده و هیچ قطعه‌ای از سیستم خارج از محل خود نیست.

• بازگشت باتری خودرو و تست نهایی: باتری خودرو را دوباره وصل کرده و تمامی عملکردهای سیستم را تست کنید. از جمله عملکرد ضبط آندروید، اتصال بلوتوث، کلیدهای فرمان و کیفیت صدا. تمامی سیستم‌ها باید به‌درستی و بدون مشکل کار کنند.

مشکلات رایج نصب ضبط ماشین

در کارگاه آموزش تعمیر ضبط و آمپلی فایر کامتک با مشکلات رایج نصب ضبط ماشین شامل سیم‌کشی نادرست (اتصال اشتباه سیم‌های برق و بلندگوها)، اتصال نادرست آمپلی فایر، و عدم تطابق کابل‌ها با سیستم خودرو است که می‌تواند منجر به نویز، قطع صدا یا افت کیفیت شود، آشنا میشوید. همچنین، تنظیم نادرست آمپلی فایر و پخش یا نقص در نصب آنتن رادیو، موجب عملکرد ضعیف سیستم صوتی و کاهش کیفیت سیگنال رادیویی می‌شود.

سیم‌کشی نادرست سیستم صوتی خودرو
عدم تطابق سیم‌های خودرو و کابل‌های ضبط جدید یکی از مشکلات رایج در نصب ضبط خودرو است. اتصال اشتباه سیم‌های برق، زمین یا بلندگوها می‌تواند منجر به قطع و وصل شدن صدا، تداخل و نویز در سیستم صوتی شود. استفاده از کابل‌های تبدیل استاندارد و بررسی دقیق سیم‌کشی از اهمیت بالایی برخوردار است.

اتصال نادرست به آمپلی فایر
نصب نادرست آمپلی فایر به ضبط خودرو ممکن است باعث کاهش کیفیت صدا یا قطع کامل آن شود. این مشکل به‌دلیل اتصال اشتباه کابل‌های RCA یا کابل‌های برق و زمین به آمپلی فایر ایجاد می‌شود. برای عملکرد بهینه، توجه دقیق به اتصالات آمپلی فایر ضروری است.

استفاده از کابل‌های بی‌کیفیت یا نامناسب
کابل‌های بی‌کیفیت یا نامناسب می‌توانند باعث کاهش کیفیت صدا و ایجاد تداخل‌های الکتریکی در سیستم صوتی خودرو شوند. انتخاب کابل‌های با کیفیت بالا و مطابق با استانداردهای صنعتی، از جمله کابل‌های RCA و بلندگو، برای حفظ وضوح و شفافیت صدا ضروری است.

نصب نادرست ماژول فرمان‌پذیر
ماژول فرمان‌پذیر یکی از اجزای مهم برای کنترل ضبط از روی فرمان خودرو است. نصب نادرست این ماژول می‌تواند باعث عدم هماهنگی با سیستم فرمان خودرو و از دست رفتن عملکرد کلیدهای فرمان شود. اطمینان از نصب صحیح این ماژول به عملکرد صحیح سیستم کمک می‌کند.

عدم توجه به ولتاژ و جریان برق مناسب
نصب نادرست سیم‌کشی برق یا عدم تأمین ولتاژ کافی برای آمپلی فایر و ضبط، یکی از مشکلات رایج در سیستم‌های صوتی خودرو است. این مشکل ممکن است باعث عملکرد ضعیف سیستم صوتی و حتی آسیب به قطعات شود. برای جلوگیری از این مشکل، تأمین ولتاژ و جریان برق مناسب و مطابق با مشخصات فنی قطعات ضروری است.

نقص در اتصالات آنتن رادیو
مشکلات اتصال آنتن رادیو به ضبط خودرو می‌تواند منجر به کاهش کیفیت سیگنال رادیویی یا قطع کامل آن شود. این مشکل معمولاً به‌دلیل اتصال نادرست کابل آنتن یا خرابی در سوکت آنتن ایجاد می‌شود. اطمینان از نصب صحیح آنتن و اتصال مناسب آن به ضبط، کیفیت دریافت سیگنال رادیویی را بهبود می‌بخشد.

عدم نصب صحیح پنل داشبورد پس از نصب ضبط
نصب نادرست پنل داشبورد پس از نصب ضبط می‌تواند باعث لرزش و صدای اضافی در خودرو شود. برای جلوگیری از این مشکلات، نصب دقیق و محکم پنل و اطمینان از قرارگیری صحیح آن در جای خود از اهمیت ویژه‌ای برخوردار است تا از تجربه‌ای بی‌صداتر و مطلوب‌تر برخوردار شوید.

آموزش نصب ضبط به یک جفت باند ماشین

برای وصل کردن ضبط به یک جفت باند در خودرو، ابتدا باید سیم‌کشی‌های برق و بلندگوها را به‌طور دقیق متصل کنید. ابتدا ضبط را از جای خود خارج کرده و کابل‌های برق را به پورت‌های مربوطه در ضبط جدید متصل کنید؛ کابل مثبت (معمولاً قرمز) باید به ورودی 12 ولت مثبت (پاور) و سیم منفی (سیاه یا سفید) به پورت زمین (Ground) وصل شود. سپس، کابل‌های بلندگو را از خروجی ضبط به پورت‌های مخصوص بلندگو وصل کنید؛ سیم مثبت بلندگو را به خروجی مثبت (چپ و راست) و سیم منفی بلندگو را به خروجی منفی ضبط متصل کنید. برای اتصال دقیق‌تر و ایمن‌تر، از فیش‌های استاندارد بلندگو استفاده کنید تا اتصالات محکم و بدون نویز صورت گیرد. پس از اتمام اتصالات، ضبط را در محل خود قرار دهید و با پیچ‌های مناسب آن را محکم کنید. در مرحله آخر، سیستم را روشن کرده و کیفیت صدا را بررسی کنید تا از عملکرد صحیح بلندگوها و ضبط اطمینان حاصل کنید.

آموزش وصل کردن ضبط به یک جفت باند و یک آمپلی فایر

برای وصل کردن ضبط به یک جفت باند و یک آمپلی فایر، ابتدا باید سیم‌کشی‌های برق، بلندگوها و آمپلی فایر را با گذراندن دوره نصب آمپلی فایر خودرو بدانید. ابتدا ضبط را از محل خود خارج کرده و کابل‌های برق را به ورودی 12 ولت مثبت (پاور) و سیم زمین (Ground) متصل کنید. سپس، کابل‌های بلندگو را از خروجی ضبط به پورت‌های مخصوص بلندگو وصل کنید؛ سیم مثبت بلندگوها را به خروجی مثبت ضبط و سیم منفی بلندگوها را به خروجی منفی ضبط متصل کنید. برای اتصال آمپلی فایر، ابتدا کابل‌های RCA را از خروجی ضبط به ورودی آمپلی فایر وصل کنید تا سیگنال صوتی از ضبط به آمپلی فایر منتقل شود. سپس، از آمپلی فایر خروجی‌های بلندگو را به کابل‌های بلندگو متصل کنید و سیم‌های برق آمپلی فایر را به باتری خودرو متصل نمایید. پس از انجام تمامی اتصالات، ضبط و آمپلی فایر را به‌طور محکم نصب کرده و تست نهایی کیفیت صدا را انجام دهید. مطمئن شوید که تمامی اتصالات به‌درستی برقرار شده و صدا به‌طور شفاف و بدون نویز از بلندگوها پخش می‌شود.

آموزش نصب یک جفت باند و یک امپلی چهارکانال و یک ساب

برای نصب یک جفت باند، یک آمپلی فایر چهار کانال و یک ساب در خودرو، به دو پک سیم نیاز است. آمپلی فایرهای چهار کانال دارای دو ورودی هستند که هر دو کانال یک ورودی مجزا دارند. در این مرحله، باید RCA و سیم مثبت را به‌طور دقیق به صندوق عقب منتقل کنید. RCA مربوط به باند را به کانال یک آمپلی فایر وصل کرده و سپس سیم‌های مثبت مربوطه را به بلندگوها متصل کنید. برای اتصال ساب، RCA مربوط به ساب را از یک طرف به خروجی ساب پشت پخش و از طرف دیگر به کانال دو آمپلی فایر وصل کنید. یکی از دو کانال باقی‌مانده را نیز به ساب متصل کنید. در این قسمت، انتخاب ساب مناسب با آمپلی فایر یا بالعکس، برای عملکرد بهینه سیستم صوتی ضروری است.

آموزش نصب یک جفت باند، یک جفت ساب ووفر و دو آمپلی فایر در خودرو

برای نصب یک جفت باند، یک جفت ساب ووفر و دو آمپلی فایر در خودرو، مراحل زیر باید به‌دقت انجام شود تا عملکرد بهینه سیستم صوتی حاصل شود:

1. آماده‌سازی ابزار و تجهیزات:
   ابتدا تمامی ابزارهای ضروری شامل پیچ‌گوشتی، آچار مخصوص، کابل‌های RCA، کابل‌های برق (گیج ۴ یا بالاتر)، فیش‌های بلندگو، آمپلی فایر چهار کانال، ساب ووفر و خازن (در صورت نیاز) را آماده کنید. از کابل‌های با کیفیت برای اتصال هر جزء استفاده کنید.

2. اتصال آمپلی فایر چهار کانال به باندها:
   آمپلی فایر چهار کانال را در جایی ایمن و مناسب در خودرو، مانند زیر صندلی یا در صندوق عقب نصب کنید. کابل‌های RCA را از خروجی ضبط به ورودی آمپلی فایر وصل کنید. این کابل‌ها سیگنال صوتی از ضبط را به آمپلی فایر منتقل می‌کنند. سپس، سیم‌های بلندگو را از خروجی‌های آمپلی فایر به باندها متصل کنید. برای هر باند، باید سیم مثبت (قرمز) به خروجی مثبت آمپلی فایر و سیم منفی (سیاه) به خروجی منفی آمپلی فایر وصل شود.

3. اتصال ساب ووفر به آمپلی فایر:
   برای نصب ساب، باید RCA مخصوص ساب را از خروجی ساب پشت ضبط به ورودی کانال مخصوص ساب در آمپلی فایر وصل کنید. کانال‌های مربوطه در آمپلی فایر را باید به ساب متصل کنید. در صورتی که آمپلی فایر چهار کاناله دارید، می‌توانید از یکی یا دو کانال برای اتصال ساب استفاده کنید، بسته به توان و نیاز ساب ووفر. انتخاب ساب مناسب با آمپلی فایر از اهمیت زیادی برخوردار است، چرا که این دو باید از نظر توان و سازگاری با یکدیگر همخوانی داشته باشند.

4. نصب خازن (اختیاری):
   برای بهبود عملکرد سیستم و جلوگیری از افت ولتاژ لحظه‌ای هنگام پخش صداهای بیس سنگین، نصب یک خازن توصیه می‌شود. در ابتدا، سیم‌های مثبت و منفی را به قطب‌های خازن وصل کنید. سپس، قطب‌های خازن را به آمپلی فایر متصل کنید. این کار باعث می‌شود که در هنگام مصرف زیاد انرژی از طرف آمپلی فایر، ولتاژ ثابت بماند و عملکرد سیستم بدون وقفه باشد.

5. اتصال برق به آمپلی فایر:
   کابل برق 12 ولت مثبت (از باتری) را به ورودی مثبت آمپلی فایر متصل کنید و سیم زمین (منفی) را به بدنه خودرو وصل کنید. استفاده از فیوز مناسب برای ایمنی سیستم از اهمیت ویژه‌ای برخوردار است. معمولاً برای سیستم‌های با توان زیر 1000 وات، یک فیوز 80 آمپر مناسب است.

6. اتصال ریموت به آمپلی فایر:
   برای روشن کردن آمپلی فایر به‌طور خودکار هنگام روشن شدن پخش، باید از سیم ریموت (معمولاً سیم آبی رنگ) که در پشت سوکت پخش قرار دارد، استفاده کنید. این سیم را به ترمینال Remote آمپلی فایر وصل کنید. زمانی که پخش روشن می‌شود، این سیم ولتاژ 12 ولت را به آمپلی فایر ارسال می‌کند و آن را روشن می‌کند.

7. سیم‌کشی بلندگوها و تست سیستم:
   پس از اتصال تمامی سیم‌ها، بلندگوها را در مکان‌های مناسب نصب کرده و به‌طور محکم به آمپلی فایر و پخش متصل کنید. سپس، سیستم را روشن کرده و صدا را آزمایش کنید. از تنظیمات مناسب اکولایزر برای بهبود کیفیت صدا استفاده کنید و اطمینان حاصل کنید که تمامی اجزا به‌درستی کار می‌کنند.

8. بررسی کیفیت ولتاژ و تنظیمات نهایی:
   در نهایت، ولتاژ سیستم را بررسی کنید. ولتاژ دو سر آمپلی فایر باید در حدود 13 تا 14 ولت باشد. در صورت مشاهده افت ولتاژ زیر 12 ولت، برای تقویت برق سیستم باید اقدام کنید. روش‌هایی مانند استفاده از کابل‌های ضخیم‌تر، نصب سیستم Big 3 و افزودن باتری اضافی می‌توانند به بهبود عملکرد سیستم کمک کنند.

با پیروی از این مراحل دقیق، سیستم صوتی شما به‌طور کامل نصب شده و آماده بهره‌برداری است.

رنگ بندی سیم های مانیتور خودرو

رنگ‌بندی سیم‌های مانیتور خودرو برای اتصال صحیح اجزا و عملکرد بهینه سیستم صوتی و تصویری، به‌طور معمول به استانداردهای خاصی پیروی می‌کند. سیم زرد (Battery) به‌عنوان ورودی برق دائم برای تأمین انرژی مانیتور استفاده می‌شود، که در هنگام خاموش بودن خودرو نیز باید برق را تأمین کند. سیم قرمز (ACC) برای وصل شدن به سوئیچ خودرو و روشن کردن مانیتور به‌هنگام باز کردن سوئیچ خودرو مورد استفاده قرار می‌گیرد. سیم مشکی (Ground) به‌عنوان سیم منفی به بدنه خودرو متصل می‌شود تا جریان الکتریکی به‌طور ایمن به زمین هدایت شود. سیم آبی (System Remote) برای فرمان دادن به آمپلی فایر جهت روشن و خاموش کردن آن به کار می‌رود. همچنین، سیم‌های سفید، خاکستری، سبز و بنفش برای اتصال بلندگوها در خروجی‌های مربوطه استفاده می‌شوند. این رنگ‌بندی استاندارد باعث می‌شود که نصب سیستم صوتی و تصویری خودرو با دقت و بدون تداخل در اتصالات انجام گیرد.

نقشه سیم کشی مانیتور اندروید

نقشه سیم‌کشی مانیتور آندروید در خودرو، به‌طور کلی شامل اتصالات مختلف برای تأمین انرژی، انتقال سیگنال صوتی و تصویری، و ارتباط با اجزای دیگر سیستم صوتی خودرو است. البته با گذراندن کلاس آموزش نصب مانیتور آندروید  و نقشه عمومی برای سیم‌کشی مانیتور آندروید  میتوانید به یک نتیجه دقیق برسید:

سیم‌های برق:

سیم زرد (Battery +12V): اتصال به منبع برق دائم برای تأمین انرژی در هنگام خاموش بودن خودرو.

سیم قرمز (ACC +12V): اتصال به سوئیچ خودرو برای روشن کردن مانیتور هنگام باز کردن سوئیچ.

سیم مشکی (Ground): اتصال به بدنه خودرو به‌عنوان منفی و برای تکمیل مدار الکتریکی.

سیم ریموت:

سیم آبی (Remote Out): اتصال به آمپلی فایر یا دستگاه‌های جانبی برای روشن و خاموش شدن به‌طور خودکار هنگام روشن شدن مانیتور.

سیم‌های صوتی:

سیم‌های RCA (Audio Out): این سیم‌ها برای انتقال سیگنال‌های صوتی به آمپلی فایر یا سیستم صوتی خودرو استفاده می‌شوند. معمولاً سیم‌های قرمز و سفید برای انتقال صدای استریو (چپ و راست) استفاده می‌شوند.

سیم‌های تصویر (اگر مانیتور دارای قابلیت پخش تصویر است):

سیم‌های AV Out: برای انتقال سیگنال‌های تصویری از دستگاه پخش به مانیتور.

سیم ویدئو (Video Out): اتصال سیگنال ویدیویی به مانیتور یا نمایشگرهای جانبی در خودرو.

اتصالات بلندگو:

سیم‌های اسپیکر: برای اتصال بلندگوها به خروجی‌های مخصوص مانیتور یا آمپلی فایر.

سیم‌های آنتن:

سیم آنتن رادیو: برای اتصال آنتن به ورودی مخصوص مانیتور آندروید جهت دریافت سیگنال رادیویی.

سیم‌های اختصاصی سیستم‌های جانبی:

سیم‌های reverse (حالت دنده عقب): این سیم به ورودی دنده عقب خودرو متصل می‌شود تا به‌طور خودکار تصویر دوربین دنده عقب را نمایش دهد.

این نقشه سیم‌کشی برای نصب مانیتور آندروید در خودروهای مختلف تقریباً مشابه است، اما ممکن است بسته به مدل مانیتور و خودرو، برخی تغییرات جزئی در اتصالات وجود داشته باشد. همیشه از دستورالعمل‌های سازنده برای نصب استفاده کنید تا از هرگونه مشکل یا آسیب به سیستم جلوگیری شود.

توصیه آخر نصب مانیتور اندروید

در نهایت، نصب اصولی مانیتور آندروید در خودرو نه تنها تجربه کاربری را ارتقا می‌دهد، بلکه باعث افزایش کارایی و طول عمر سیستم صوتی و تصویری می‌شود. بعد از گذراندن دوره آموزش نصب پخش خودرو برای نصب بهینه، رعایت دقت در اتصالات برق، زمین، RCA و ریموت اهمیت ویژه‌ای دارد. استفاده از کابل‌های با کیفیت و تطابق دقیق سیم‌ها با ورودی‌ها و خروجی‌ها، از بروز مشکلات جلوگیری می‌کند. همچنین، نصب صحیح آنتن رادیو و اتصالات مرتبط با سیستم‌های جانبی مانند دوربین دنده عقب باید به‌طور کامل انجام شود. توصیه می‌شود که برای اطمینان از عملکرد بهینه سیستم، از راهنمایی‌های تولیدکننده پیروی کرده و در صورت لزوم از متخصصین نصب سیستم‌های صوتی کمک بگیرید.
