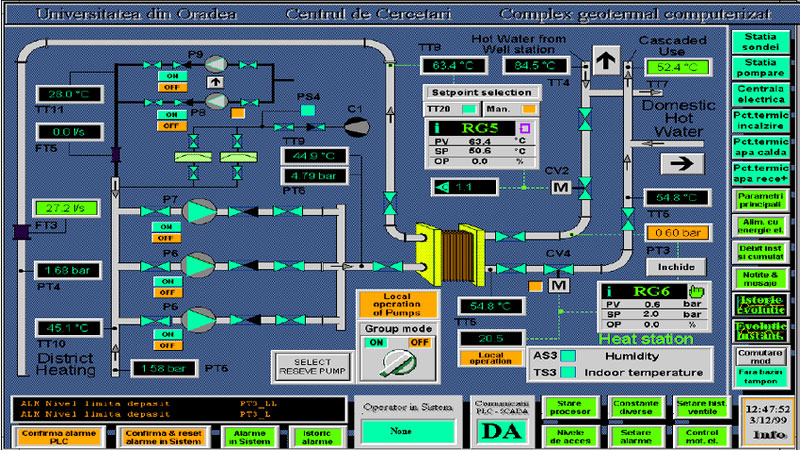

راهنمای جامع برنامهنویسی نمودار نردبانی پیالسی
منطق نردبانی (Ladder Logic) یکی از بهترین زبانهای برنامهنویسی برای پیالسی است که به طور گسترده در اتوماسیون صنعتی استفاده میشود. این زبان گرافیکی و بصری به دلیل سادگی و شباهت آن به مدارهای رله الکتریکی، یادگیری آن را برای بسیاری از مهندسین و تکنسینها آسان میکند. منطق نردبانی یا LD بهطور خاص برای برنامهریزی PLC طراحی شده و به راحتی میتواند عملیات منطقی و کنترلی را با استفاده از نمادهای مشخص بیان کند. این زبان از رنگها و خطوط افقی به نام Rung برای نمایش هر عملکرد یا عملیات استفاده میکند و به دلیل شبیه بودن به نردبان، به این نام شناخته میشود.
برنامه نویسی نمودار نردبانی پی ال سی
با توجه به اینکه منطق نردبانی به شدت مشابه با مدارهای الکتریکی و کنترل رلهها است، افرادی که تجربه کار با این نوع سیستمها دارند، میتوانند این زبان را سریعتر یاد بگیرند. این زبان برای کنترلهای منطقی و مدیریت ورودیها و خروجیها در سیستمهای صنعتی بسیار مناسب است و در بسیاری از سیستمهای اتوماسیون بهطور گسترده به کار میرود. Ladder Logic بهعنوان یکی از محبوبترین زبانهای برنامهنویسی در پیالسی شناخته میشود و برای طراحی و اجرای برنامههای اتوماسیون با دقت و کارایی بالا مورد استفاده قرار میگیرد.
منطق نردبانی عمدتاً برای عملیات منطقی بیتی در پیالسی ها مورد استفاده قرار میگیرد. اگرچه امکان مقیاسگذاری ورودی آنالوگ در PLC وجود دارد، اما عملیات ساده بیت منطقی در برنامههای پیشرفتهتر پیالسی و سیستمهای SCADA میتواند بسیار مفید باشد. PLCOpen سازمانی است که استانداردهای منطق نردبانی را تعیین کرده است. منطق نردبانی تنها یک زبان برنامهنویسی برای پیالسیها نیست بلکه یکی از زبانهای برنامهنویسی استاندارد PLC به شمار میرود و در بسیاری از سیستمهای اتوماسیون صنعتی بهطور گسترده استفاده میشود.
مقدمهای بر منطق نردبانی
برای شروع کار با منطق نردبانی، درک تاریخچه و کاربردهای آن بسیار اهمیت دارد. این زبان برنامهنویسی برای تکنسینهای پیالسی طراحی شده است و بیشتر برای افرادی که پیشزمینهای در مدارهای الکتریکی، رلهها یا منطق بولی دارند، مناسب است. منطق نردبانی یک زبان گرافیکی است که بهجای متن، از نمادهای گرافیکی برای برنامهنویسی استفاده میکند. این نمادها که شباهت زیادی به نمادهای الکتریکی دارند، به تکنسینها و برقکاران این امکان را میدهند که زبان برنامهنویسی را بهسرعت یاد بگیرند و درک کنند. به این ترتیب، منطق نردبانی به یک زبان برنامهنویسی ایدهآل برای افرادی که با نمودارهای الکتریکی آشنایی دارند، تبدیل میشود.
چگونه منطق نردبان را بخوانیم؟
منطق نردبانی و شماتیکهای الکتریکی از نظر نحوه ترسیم تفاوتهایی دارند. در حالی که شماتیکهای الکتریکی معمولاً به صورت افقی ترسیم میشوند، نمودارهای منطقی نردبانی به صورت عمودی ترسیم میشوند. این نوع ترسیم عمودی چندین مزیت دارد که در خواندن و فهم بهتر نمودار تأثیرگذار است. یکی از این مزایا این است که خواندن نمودارهای منطق نردبانی آسانتر است، زیرا چشم انسان به طور طبیعی از چپ به راست حرکت میکند و سپس به خط بعدی پایین میرود، مشابه با نحوه مطالعه در زبانهای چپ به راست. این ویژگی، برای افرادی که در کشورهایی زندگی میکنند که خواندن از چپ به راست رایج است، بسیار مفید است.
یکی دیگر از مزایای ترسیم نمودار نردبانی به صورت عمودی این است که خواندن و ترسیم آن روی کامپیوتر راحتتر است. وقتی منطق نردبانی را روی رایانه ترسیم میکنید، هر بار یک خط جدید ایجاد میشود و بهمرور با اضافه شدن خطوط بیشتر، نمودار به شکلی شبیه به نردبان در میآید. این روش نمایش عمودی و همراه با صفحه اسکرول، بهترین راه برای مشاهده نمودارهای نردبانی بزرگ است که دارای خطوط زیاد هستند و باعث میشود کار با منطق نردبانی روی کامپیوتر بسیار راحت و قابل فهم باشد.
تفاوت منطق نردبانی با شماتیکهای الکتریکی
همانطور که پیشتر اشاره شد، نمودارهای نردبانی میتوانند مشابه با شماتیکهای الکتریکی باشند که به صورت عمودی ترسیم شدهاند. بسیاری از افراد معمولاً ترسیم نمودارهای منطقی نردبانی را از طریق ساخت آنها به عنوان شماتیکهای الکتریکی یاد میگیرند. اما مشکل اصلی این است که سیستمهای کنترل الکتریکی و PLC به روشهای متفاوتی عمل میکنند و این باعث تفاوتهایی در رسم نمودارهای مربوط به آنها میشود. به همین دلیل، پیشنهاد میشود که منطق نردبانی را به روش متفاوتی یاد بگیرید تا بهتر بتوانید ویژگیهای خاص آن را درک کنید.
اصلیترین تفاوت میان PLC و سیستمهای کنترل الکتریکی در این است که PLC هر خط منطقی نردبانی را به ترتیب اجرا میکند و سپس به خط بعدی میرود. این در حالی است که در سیستمهای الکتریکی، امکان اجرای چندین خط به صورت همزمان وجود دارد. این تفاوت اساسی در عملکرد سیستمها به شما این امکان را میدهد که منطق نردبانی را به شیوهای متفاوت از شماتیکهای الکتریکی یاد بگیرید و بفهمید که چگونه کنترلها در PLC به ترتیب و به صورت خط به خط اجرا میشوند.
برنامه نویسی نمودار نردبانی (LD)
برنامهنویسی نمودار نردبانی (LD) یکی از روشهای محبوب برای برنامهنویسی PLC است که در آن منطق نردبان به صورت نمودارهای عمودی ترسیم میشود. اولین چیزی که هنگام ایجاد یک منطق نردبان جدید مشاهده خواهید کرد، دو خط عمودی است که منطق نردبانی شما در بین این دو خط قرار میگیرد. در این نمودار نردبانی، اتصالات عمودی بین این دو خط به شکل پله طراحی میشود، درست مانند یک نردبان فیزیکی. هر پله در این منطق نردبانی نمایانگر یک عملیات منطقی است که باید اجرا شود.
در این پلهها، شما میتوانید از نمادهای منطق نردبانی برای ایجاد منطقهای مورد نظر خود استفاده کنید. این نمودار به شما کمک میکند که نحوه اجرای منطق نردبانی توسط سختافزار PLC را بهتر درک کنید. به طور کلی، PLC ابتدا تمامی ورودیها را اسکن میکند و سپس برای تنظیم خروجیها برنامه را اجرا میکند. نکته کلیدی در اجرای منطق نردبانی این است که PLC تنها یک پله را در هر زمان اجرا میکند و سپس به پله بعدی میرود. به عبارت دیگر، PLC فقط یک نماد را در هر مرحله اجرا میکند، که این یکی از مهمترین اصول منطق نردبانی است.
کاربرد برنامهنویسی نردبانی
در پیالسی (PLC)، هر جز کوچک و بزرگ با نمادهای مخصوص در نمودار نردبانی نشان داده میشود که رابطه بین دستگاهها را به وضوح نمایش میدهد. علاوه بر این، عناصر پیچیدهتری همچون پمپها نیز در نمودار نردبانی گنجانده میشوند. منطق نردبانی به زبان برنامهنویسی گرافیکی تبدیل شده است که سیستمها را بر اساس نمودارهای مدار سختافزاری منطق رله توصیف میکند. این نوع برنامهنویسی به مهندسین و تکنسینها کمک میکند تا عملکردهای منطقی سیستمهای صنعتی را به راحتی پیادهسازی کنند.
منطق نردبانی به طور ویژه برای ساخت نرمافزارهای کنترل کننده منطق قابل برنامهریزی (PLC) و در برنامههای کاربردی کنترل صنعتی استفاده میشود. این زبان برای سیستمهای کنترل اساسی یا برای بازسازی مدارهای رله سیمدار قدیمی بسیار مفید است. بهخصوص در سیستمهای اتوماسیون پیشرفته، که کنترلکنندههای منطقی قابل برنامهریزی پیچیدهتر شدهاند، منطق نردبانی نقشی حیاتی ایفا میکند. این زبان نه بر رویۀ عملکردی بلکه بر قوانین تمرکز دارد و به دلیل سادگی و توانایی خواندن آسان توسط افراد با پسزمینه الکتریکی، به طور گسترده در سیستمهای اتوماسیون صنعتی به کار میرود.
برنامهنویسی نمودار نردبانی پیالسی چگونه کار میکند؟
سه دستورالعمل اساسی در **برنامهنویسی پیالسی منطق نردبانی عبارتند از Examine if Open (XIO)، Examine if Closed (XIC) و Output Energize (OTE). در ادامه، توضیحات مختصری درباره هر کدام از این دستورات آورده شده است.
🔲 Examine if Open (XIO)
این دستور که به معنی "اگر باز است بررسی کنید" است، بررسی میکند که آیا بیت ورودی در وضعیت Low یا 0 قرار دارد. اگر بیت در وضعیت Low باشد، دستور XIO شرط را به True ارزیابی میکند و در نتیجه بقیه پلههای منطقی نردبان اجرا میشوند. اگر بیت در وضعیت High قرار گیرد، دستور شرط را به False ارزیابی میکند و به همین ترتیب، اجرای بقیه پلهها متوقف میشود.
🔒 Examine if Closed (XIC)
ترجمه لغوی این دستور به معنای "اگر بسته است بررسی کنید" است. این دستور زمانی فعال میشود که بیت ورودی در وضعیت High یا 1 باشد. اگر بیت High باشد، دستور XIC شرط را به True ارزیابی میکند و باقی پلههای منطقی نردبان ادامه مییابد. در صورتی که بیت در وضعیت Low یا 0 باشد، دستور شرط را به False ارزیابی میکند و فرآیند متوقف میشود.
🔋 Output Energize (OTE)
دستور OTE زمانی فعال میشود که بیت ورودی در وضعیت High (1) قرار گیرد. در این حالت، دستور OTE ورودی XIC را روی True تنظیم میکند. اگر بیت ورودی در وضعیت Low (0) قرار گیرد، دستور OTE ورودی XIO مرتبط آن را به False تنظیم میکند، به این معنی که پلههای منطقی ادامه نخواهند یافت.
این دستورات در منطق نردبانی PLC بهطور گسترده استفاده میشوند تا تصمیمگیریهای منطقی را در فرآیندهای اتوماسیون صنعتی پیادهسازی کنند.
مزایا و معایب زبان برنامهنویسی LD (نمودار نردبانی)
مزایا:
زبان منطق نردبانی (LD) یکی از محبوبترین زبانهای برنامهنویسی PLC است که تفسیر شماتیک فوقالعادهای از مدارهای کنترلی ارائه میدهد و بر اصول آن متمرکز است. این زبان بهویژه برای برنامههایی که نیاز به تجربه فنی ندارند، مانند برقکارها و تکنسینهای کارخانه، بسیار مناسب است. ساختار سازمانیافته و منسجم آن موجب شده است تا یادگیری و استفاده از آن برای افرادی که با مدارهای الکتریکی آشنایی دارند، ساده و سریع باشد. همچنین، زبان LD دارای پشتیبانی آنلاین قوی است که به ویرایش برنامهها و ذخیره دستورات کمک میکند.
معایب:
با اینکه زبان LD محبوب و پرکاربرد است، یکی از معایب اصلی آن محدودیت در دسترسی به برخی دستورالعملها است. این کمبودها میتوانند فرآیند برنامهنویسی را برای پروژههای پیچیدهتر به چالش بکشانند. نبود دستوراتی که در زبانهای دیگر موجود است، میتواند روند توسعه برنامهها را بهویژه در پروژههای بزرگ و پیچیده محدود کند. این مسئله میتواند برای برخی از کاربران که به دنبال عملکردهای پیشرفتهتر هستند، مشکلساز باشد.
