آموزش تعویض ال سی دی لپ تاپ
در سال‌های اخیر، فناوری صفحه نمایش لپ‌تاپ‌ها به‌طور چشمگیری پیشرفت کرده است. از صفحات نمایش معمولی با کیفیت پایین تا نمایشگرهای پیشرفته و با وضوح بالا، مدل‌های LCD لپ‌تاپ‌ها به‌طور چشمگیری تغییر کرده‌اند. این پیشرفت‌ها نه‌تنها شامل کیفیت تصویر و رنگ‌ها میشود بلکه طراحی‌ها و نوع اتصال‌ها نیز بهبود یافته است. در دوره آموزش تعمیرات لپ تاپ و این مقاله به بررسی مدل‌های مختلف LCD لپ‌تاپ‌های جدید پرداخته و انواع کابل‌های فلت مربوط به هر کدام را معرفی می‌کنیم.
مدل‌های LCD لپ‌تاپ و انواع کابل‌های فلت
با پیشرفت فناوری در صفحه‌نمایش‌های لپ‌تاپ، مدل‌های مختلف LCD و انواع کابل‌های فلت مورد استفاده در آن‌ها بهبود یافته‌اند. این تغییرات نه‌تنها شامل کیفیت تصویر و رنگ‌ها میشود بلکه نوع و طراحی کابل‌ها نیز تحت تأثیر قرار گرفته‌اند. در تعمیرات لپ تاپ و این بخش، به بررسی مدل‌های مختلف LCD لپ‌تاپ‌ها به همراه انواع کابل‌های فلت و ویژگی‌های هر یک خواهیم پرداخت.
مدل‌های مختلف نمایشگر لپ‌تاپ و کابل‌های فلت مرتبط
نمایشگر LCD TN و کابل LVDS
توضیحات: نمایشگرهای (Twisted Nematic) TN از رایج‌ترین و قدیمی‌ترین مدل‌ها در لپ‌تاپ‌ها هستند که به‌خاطر زمان پاسخ‌دهی سریع‌تر، برای کاربردهایی مانند گیمینگ مناسبند. این نمایشگرها معمولاً با کابل‌های (Low Voltage Differential Signaling) LVDS برای انتقال سیگنال‌های دیجیتال و با مصرف انرژی کم طراحی می‌شوند.
کاربرد کابل LVDS:
-
انتقال سیگنال‌های ویدئویی دیجیتال با سرعت پایین‌تر نسبت به سایر کابل‌ها.
صفحه نمایشگر لپ تاپ LCD IPS و کابل eDP
توضیحات: نمایشگرهای (In-Plane Switching) IPS به‌خاطر دقت رنگ عالی و زاویه دید وسیع شناخته شده‌اند. این نوع نمایشگرها معمولاً با کابل‌های eDP که سرعت بالاتری در انتقال سیگنال دارند، همراه می‌شوند. کابل‌های (Embedded DisplayPort) eDP علاوه بر کیفیت تصویر بالا، مصرف انرژی پایین‌تری دارند و در لپ‌تاپ‌های مدرن با پنل‌های IPS استفاده می‌شوند.
کاربرد کابل eDP:
-
انتقال سیگنال با کیفیت بالا و سرعت بیشتر، مناسب برای دستگاه‌های پیشرفته با پنل‌های IPS و OLED.
صفحه نمایشگر LCD VA و کابل eDP
توضیحات: نمایشگرهای (Vertical Alignment) VA کنتراست بالایی دارند و برای نمایش رنگ‌های عمیق و تصاویر با کنتراست زیاد مناسب هستند. این نمایشگرها معمولاً از کابل‌های eDP برای انتقال سیگنال‌ها استفاده می‌کنند که سرعت بالاتری دارند و مصرف انرژی کمتری دارند.
کاربرد کابل eDP:
-
انتقال سیگنال با سرعت بالا و مصرف انرژی بهینه، مناسب برای نمایشگرهای VA با کیفیت بالا.
صفحه نمایشگر لپ تاپ OLED و کابل eDP v1.4
توضیحات: نمایشگرهای (Organic Light Emitting Diode) OLED به‌طور مستقل پیکسل‌ها را روشن و خاموش می‌کنند که باعث ایجاد کنتراست بسیار بالا و رنگ‌های زنده و عمیق میشود. این نوع صفحه نمایش‌ها معمولاً با کابل‌های eDP v1.4 که قابلیت پشتیبانی از رزولوشن‌های بسیار بالا مانند 4K و 8K را دارند، همراه هستند.
کاربرد کابل eDP v1.4:
-
پشتیبانی از رزولوشن‌های بسیار بالا و انتقال سیگنال با سرعت بالا.
LED-backlit LCD و کابل LVDS یا eDP
توضیحات: نمایشگرهای LED-backlit LCD از فناوری LED برای روشنایی پس‌زمینه استفاده می‌کنند و معمولاً در لپ‌تاپ‌های رده‌میانه و دستگاه‌های معمولی با کیفیت تصویر متوسط دیده می‌شوند. این نمایشگرها می‌توانند با هر دو کابل LVDS و eDP برای انتقال سیگنال‌ها استفاده شوند.
کاربرد کابل LVDS یا eDP:
-
انتخاب کابل بر اساس نیاز لپ‌تاپ و نوع نمایشگر، با توجه به مصرف انرژی و سرعت انتقال.

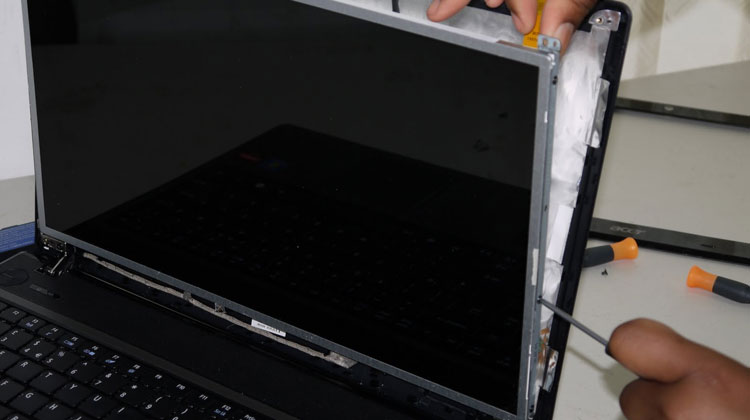

راهنمای کامل تعویض صفحه نمایش لپ تاپ
تعویض LCD لپ‌تاپ یکی از فرآیندهای تعمیراتی است که نیاز به دقت و مهارت بالایی دارد. این کار ممکن است در صورت شکستن، شکستگی یا مشکلات فنی صفحه نمایش، برای کاربران ضروری باشد. در دوره آموزش تعمیر نوت بوک و این مقاله، گام به گام و به طور تخصصی، روش تعویض LCD لپ‌تاپ را توضیح می‌دهیم. همچنین ابزارهای لازم، مراحل باز کردن و بستن صحیح و روش‌های پیچیده‌تر تعمیر LCD لپ‌تاپ را نیز پوشش می‌دهیم.
ابزارهای مورد نیاز برای تعویض LCD لپ‌تاپ
پیچ‌گوشتی‌های مخصوص:
-
پیچ‌گوشتی پنتالوب (T5): برای باز کردن پیچ‌های مخصوص لپ‌تاپ.
-
پیچ‌گوشتی فیلیپس: برای باز کردن پیچ‌های کوچک موجود در اطراف صفحه نمایش.
-
پیچ‌گوشتی مغناطیسی: برای حفظ پیچ‌ها هنگام باز کردن و نصب قطعات.
ابزارهای پلاستیکی:
-
ابزار بازکن پلاستیکی: برای جدا کردن قطعات بدون آسیب به دستگاه.
-
ابزار لبه صاف: برای جدا کردن قاب صفحه نمایش بدون اعمال فشار زیاد.
پنس: برای جابجایی کابل‌ها و قطعات حساس کوچک.
چسب دوطرفه یا نوار مخصوص: برای نصب مجدد صفحه نمایش جدید.
دستکش ضد استاتیک: برای جلوگیری از آسیب به قطعات الکترونیکی به دلیل الکتریسیته ساکن.
گام‌های تعویض LCD لپ‌تاپ:
آماده‌سازی دستگاه و محیط کار
-
خاموش کردن لپ‌تاپ و جدا کردن اتصالات خارجی: ابتدا دستگاه را خاموش کرده و تمام اتصالات مانند شارژر، موس، کیبورد و... را جدا کنید.
-
برداشتن باتری: اگر باتری قابل جدا شدن است، آن را خارج کنید تا از هرگونه خطر احتمالی جلوگیری شود.
-
قرار دادن لپ‌تاپ روی سطح صاف و بدون لغزش: این کار از آسیب به قطعات جلوگیری می‌کند.
جدا کردن قاب و صفحه نمایش
-
باز کردن پیچ‌های قاب: پیچ‌های اطراف صفحه نمایش را باز کنید. برای این کار از پیچ‌گوشتی مناسب استفاده کنید.
-
استفاده از ابزارهای پلاستیکی برای جدا کردن قاب: ابزار پلاستیکی را بین قاب و بدنه قرار دهید و با دقت قاب را جدا کنید.
-
جدا کردن اتصالات: کابل‌های ویدئو و نور پس‌زمینه باید با دقت جدا شوند.
برداشتن صفحه نمایش قدیمی
-
جدا کردن صفحه نمایش: پس از جدا کردن اتصالات، صفحه نمایش قدیمی را از بدنه لپ‌تاپ جدا کنید.
-
حفظ اتصالات حساس: هنگام برداشتن صفحه نمایش، مراقب کابل‌ها و اتصالات دیگر باشید.
نصب صفحه نمایش جدید
-
قرار دادن صفحه نمایش جدید: صفحه نمایش جدید را به‌طور دقیق در محل خود قرار دهید.
-
اتصال کابل‌ها: کابل ویدئو و کابل نور پس‌زمینه را به درستی به پورت‌های مربوطه متصل کنید.
-
آزمایش اولیه: قبل از بستن کامل دستگاه، لپ‌تاپ را روشن کرده و مطمئن شوید که صفحه نمایش به درستی کار می‌کند.
بستن دستگاه و تست نهایی
-
بستن قاب: پس از نصب صفحه نمایش و اطمینان از اتصال صحیح کابل‌ها، قاب صفحه نمایش را مجدداً نصب کنید و پیچ‌ها را محکم کنید.
-
آزمایش نهایی: لپ‌تاپ را روشن کنید و صفحه نمایش را بررسی کنید تا مطمئن شوید که تصویر به درستی نمایش داده میشود.
روش‌های پیچیده تعویض LCD لپ‌تاپ
تعمیر صفحه نمایش ماتریس (LCD Panel)
-
تعویض پنل LCD: در برخی موارد، ممکن است نیاز به تعویض کامل پنل LCD باشد. این کار نیاز به دقت بالا و تخصص در کار با پنل‌های LCD دارد. در دوره آموزش تعمیرات لپ تاپ تمامی این مراحل بصورت عملی تدریس میشود.
تعمیر برد تغذیه صفحه نمایش
-
اگر صفحه نمایش روشن نمی‌شود یا نور پس‌زمینه آن کم است، ممکن است مشکل در برد تغذیه صفحه نمایش باشد. در این صورت، باید برد تغذیه بررسی و در صورت نیاز تعویض شود.
تعمیر صفحه نمایش شکسته یا ترک خورده
-
اگر صفحه نمایش به‌طور فیزیکی آسیب دیده، باید آن را به‌طور کامل تعویض کنید. این کار ممکن است نیاز به استفاده از ابزارهای خاص برای جدا کردن لایه‌ها و نصب قطعات جدید داشته باشد.
رفع خطوط افقی و عمودی روی صفحه نمایش
-
خط‌های عمودی و افقی ممکن است ناشی از آسیب به کابل‌ها یا ماتریس صفحه نمایش باشد. ابتدا باید کابل‌ها و اتصالات را بررسی کرده و در صورت لزوم آن‌ها را تعویض کنید.
نکات مهم در تعویض ال سی دی لپ تاپ
-
استفاده از ابزار مناسب: از ابزار پلاستیکی برای جدا کردن قاب و قطعات استفاده کنید تا از آسیب به دستگاه جلوگیری شود.
-
دقت در اتصال کابل‌ها: هنگام وصل کردن کابل‌ها، به‌ویژه کابل ویدئو و نور پس‌زمینه، از دقت بالایی استفاده کنید.
-
آزمایش صفحه نمایش قبل از بستن کامل: همیشه قبل از بستن لپ‌تاپ، صفحه نمایش را روشن کرده و از عملکرد صحیح آن مطمئن شوید.
-
کمک گرفتن از متخصص: در صورتی که با مشکلات پیچیده مواجه شدید، بهتر است از یک تعمیرکار حرفه‌ای کمک بگیرید.
روش تعویض لولای لپ‌تاپ
تعویض لولاهای لپ‌تاپ یکی از تعمیرات پیچیده است که نیازمند دقت بالا، ابزارهای خاص و دانش فنی برای جلوگیری از آسیب به سایر قطعات است. لولاها که به‌عنوان اتصال‌دهنده صفحه نمایش به بدنه لپ‌تاپ عمل می‌کنند، در صورتی که دچار خرابی یا شکستی شوند، عملکرد دستگاه تحت تاثیر قرار خواهد گرفت. درکلاس تعمیرات نوت بوک و اینجا گام به گام نحوه تعویض لولا لپ‌تاپ، نکات فنی و ابزارهای مورد نیاز را به‌طور تخصصی شرح خواهیم داد.
ابزارهای تخصصی مورد نیاز برای تعویض لولای لپ‌تاپ
پیچ‌گوشتی‌های مخصوص باز کردن لولای نوت بوک:
-
پیچ‌گوشتی پنتالوب T5: بیشتر لپ‌تاپ‌ها برای باز کردن پیچ‌های خاص خود نیاز به پیچ‌گوشتی پنتالوب دارند. این پیچ‌گوشتی برای باز کردن پیچ‌های اطراف صفحه نمایش و بدنه دستگاه ضروری است.
-
پیچ‌گوشتی فیلیپس سایز کوچک: برای باز کردن پیچ‌های کوچک و ظریف در اطراف لولا و صفحه نمایش استفاده میشود.
-
پیچ‌گوشتی مغناطیسی: برای جلب و نگهداری پیچ‌های ریز در هنگام باز کردن دستگاه، پیچ‌گوشتی مغناطیسی ضروری است.
ابزارهای پلاستیکی برای جداسازی اجزای نوت بوک:
-
ابزار بازکن پلاستیکی: این ابزار برای جدا کردن قاب و قطعات حساس لپ‌تاپ بدون آسیب به آن‌ها طراحی شده است.
-
ابزار لبه صاف و نازک: برای آزادسازی صفحه نمایش از بدنه و جدا کردن قطعات چسبیده، ابزارهای لبه صاف به‌کار می‌روند.
پنس و ابزارهای دقیق:
-
برای دست‌کاری و جدا کردن کابل‌ها، اتصالات و قطعات ریز از پنس و ابزارهای دقیق استفاده میشود.
چسب دوطرفه مخصوص:
-
برای نصب لولاهای جدید و اتصال مجدد قطعات به بدنه دستگاه، چسب دوطرفه یا نوار مخصوص مورد نیاز است.
دستکش ضد استاتیک:
-
برای جلوگیری از آسیب به قطعات الکترونیکی حساس به الکتریسیته ساکن، استفاده از دستکش ضد استاتیک ضروری است.
فیکس کننده و پایه نگهدارنده:
-
برای ثابت نگه‌داشتن لپ‌تاپ در حین تعمیر و جلوگیری از حرکت دستگاه و آسیب به قطعات، استفاده از یک پایه نگهدارنده مناسب توصیه میشود.
آموزش تعویض لولای لپ‌تاپ
آماده‌سازی لپ‌تاپ و محیط کار
-
خاموش کردن لپ‌تاپ و قطع اتصال تمامی دستگاه‌های جانبی: ابتدا لپ‌تاپ را خاموش کرده و اتصالات خارجی مانند کابل‌ها، ماوس، کیبورد و شارژر را جدا کنید.
-
برداشتن باتری: اگر باتری قابل جداسازی است، آن را خارج کنید تا از هرگونه اتصال برق ناخواسته جلوگیری شود.
-
قرار دادن لپ‌تاپ در محیط مناسب: لپ‌تاپ را روی یک سطح صاف و نرم قرار دهید که در حین کار هیچ‌گونه لغزش یا حرکت نداشته باشد. برای این کار از یک سطح ضد لغزش استفاده کنید.
باز کردن صفحه نمایش و شل کردن لولاهای قدیمی
-
باز کردن پیچ‌های اطراف صفحه نمایش و بدنه:
پیچ‌های موجود در اطراف صفحه نمایش و قاب دستگاه را با استفاده از پیچ‌گوشتی مناسب باز کنید. معمولاً پیچ‌ها در نواحی مختلف اطراف لولا و صفحه نمایش قرار دارند. -
استفاده از ابزار پلاستیکی برای جدا کردن قاب:
ابزار پلاستیکی را با دقت بین بدنه و صفحه نمایش قرار داده و به‌آرامی قاب را جدا کنید. این کار باید به‌طور آهسته انجام شود تا به هیچ‌کدام از اجزای داخلی دستگاه آسیب نرسد. -
جدا کردن کابل‌های اتصال صفحه نمایش:
در بیشتر لپ‌تاپ‌ها، صفحه نمایش از طریق کابل‌هایی به بدنه متصل است. این کابل‌ها باید با دقت و احتیاط جدا شوند تا از قطع یا آسیب رسیدن به آن‌ها جلوگیری شود.
باز کردن لولاهای قدیمی و جدا کردن صفحه نمایش
-
باز کردن پیچ‌های لولا:
پیچ‌های نگهدارنده لولا را باز کنید. این پیچ‌ها معمولاً در قسمت پایینی یا بالای لولاها قرار دارند. دقت کنید که این پیچ‌ها ممکن است پیچ‌های کوچک یا پنهانی باشند، بنابراین باید از پیچ‌گوشتی‌های دقیق استفاده کنید. -
جدا کردن لولا از بدنه:
پس از باز کردن پیچ‌ها، لولاها را به‌آرامی از بدنه جدا کنید. اگر لولاها گیر کرده‌اند یا به‌طور محکم متصل شده‌اند، از ابزار پلاستیکی برای آزاد کردن آن‌ها استفاده کنید. در صورتی که لولا به‌طور کامل شکسته باشد، باید تمامی قطعات شکسته را با دقت خارج کرده و سپس لولاهای جدید را نصب کنید.
نصب لولاهای جدید و صفحه نمایش
-
قرار دادن لولاهای جدید:
لولاهای جدید را به‌طور دقیق در محل خود قرار دهید. مطمئن شوید که تمام سوراخ‌ها و پیچ‌ها با دقت هم‌راستا شوند. -
اتصال لولا به بدنه و پیچ کردن آن‌ها:
پیچ‌های لولا را در محل‌های خود قرار داده و آن‌ها را محکم کنید. از پیچ‌گوشتی دقیق استفاده کنید تا از نصب صحیح و محکم لولاها اطمینان حاصل شود. -
اتصال مجدد کابل‌ها و بررسی کارکرد لولا:
کابل‌های اتصال صفحه نمایش به بدنه را مجدداً متصل کنید. سپس صفحه نمایش را به‌آرامی باز و بسته کنید تا مطمئن شوید لولاها به‌درستی عمل می‌کنند و هیچ‌گونه مقاومت اضافی در حرکت آن‌ها وجود ندارد.
بستن دستگاه و آزمایش نهایی
-
بستن قاب صفحه نمایش:
پس از نصب صحیح لولاها و اطمینان از عملکرد درست آن‌ها، قاب صفحه نمایش را دوباره نصب کنید و پیچ‌ها را محکم کنید. -
آزمایش دستگاه:
لپ‌تاپ را روشن کرده و صفحه نمایش را به‌آرامی باز و بسته کنید. اطمینان حاصل کنید که لولاها به‌طور روان حرکت می‌کنند و صفحه نمایش به‌راحتی و بدون مشکل باز و بسته میشود. -
آزمایش نهایی:
دستگاه را از نظر نهایی عملکرد صفحه نمایش، لولاها و اتصالات دیگر بررسی کنید و مطمئن شوید که هیچ مشکلی در سیستم وجود ندارد.
روش‌های تعمیرات لولاهای لپ‌تاپ
تعمیر لولاهای معیوب یا شکسته:
-
اگر لولاها به‌طور کامل شکسته یا معیوب شده‌اند، ممکن است نیاز به تعویض تمام مکانیزم لولا باشد. این عمل نیاز به بررسی دقیق دستگاه و جایگزینی تمامی قطعات مرتبط دارد.
تعویض لولاهای فلزی با لولاهای پلاستیکی یا برعکس:
-
برخی از لپ‌تاپ‌ها ممکن است از لولاهای فلزی یا پلاستیکی استفاده کنند. در صورت نیاز به تعویض لولاها، باید مدل و نوع لولاهای جدید با دقت انتخاب شوند تا از استحکام و عملکرد درست صفحه نمایش و بدنه دستگاه اطمینان حاصل شود.
هشدارها در تعویض لولای نوت بوک
-
استفاده از پیچ‌گوشتی دقیق: هنگام باز کردن پیچ‌ها، از پیچ‌گوشتی‌های مناسب استفاده کنید تا از آسیب به پیچ‌ها و سایر قطعات جلوگیری شود.
-
دقت در جدا کردن لولاها: اگر لولاها شکسته‌اند یا به‌طور محکم گیر کرده‌اند، با دقت بیشتری از ابزارهای پلاستیکی استفاده کنید تا به قطعات دیگر آسیب وارد نشود.
-
آزمایش دقیق عملکرد لولاها: پس از نصب لولاهای جدید، به‌دقت از عملکرد درست آن‌ها اطمینان حاصل کنید. لولاها باید بدون ایجاد مقاومت اضافی به‌راحتی باز و بسته شوند.
روش تعویض صفحه نمایشگر مدل‌های ایسوس (Asus)
روش تعویض صفحه نمایشگر مدل‌های لپ تاپ ایسوس Asus ROG Zephyrus G14, Asus ZenBook Flip 14, Asus VivoBook Pro 15: ابتدا لپ‌تاپ را خاموش کرده، تمامی اتصالات را جدا کنید و باتری را در صورت امکان خارج کنید. پیچ‌های اطراف قاب صفحه نمایش را با پیچ‌گوشتی پنتالوب (T5) باز کرده و از ابزار پلاستیکی برای جدا کردن قاب استفاده کنید. کابل‌های ویدئو و نور پس‌زمینه را با دقت از مادربورد جدا کنید و صفحه نمایش جدید را نصب کنید.
-
در مدل‌های ZenBook Flip 14، صفحه نمایش به‌طور کامل از بدنه جدا نمی‌شود و باید از ابزار نازک و پلاستیکی برای آزاد کردن لولاها استفاده کنید. برای جدا کردن لولاها، باید دقت زیادی به خرج دهید تا آسیب به سایر قطعات وارد نشود. لولاها ممکن است به‌طور محکم به بدنه متصل شده باشند، بنابراین نیاز به حرکات آهسته و دقیق دارید.
-
در مدل‌های ROG Zephyrus G14، کابل‌های اتصال به‌طور محکم به‌خاطر نوار چسب قرار دارند که برای جدا کردن این کابل‌ها باید از ابزار پلاستیکی مخصوص استفاده کنید. این نوار چسب‌ها ممکن است در ابتدا مقاومت کنند، پس باید به‌آرامی آن‌ها را از هم جدا کرده و کابل‌ها را با دقت از اتصالات مادربورد جدا کنید.
روش تعویض صفحه نمایشگر مدل‌های اچ‌پی (HP)
مدل‌های نوت بوک اچ‌پی: HP Spectre x360 14, HP Envy 13, HP Pavilion 15
روش تعویض صفحه نمایشگر: لپ‌تاپ را خاموش کرده، کابل‌ها را جدا کنید. پیچ‌های اطراف صفحه نمایش را باز کنید، از ابزار پلاستیکی برای جدا کردن قاب استفاده کرده و کابل‌های LVDS یا eDP را از پورت مادربورد جدا کنید. صفحه نمایش جدید را نصب کرده و قاب را محکم کنید.
-
در مدل‌های Spectre x360 14، قاب صفحه نمایش به‌صورت کشویی و با فشاری از کناره‌ها باید جدا شود. این کار نیاز به دقت بالا دارد تا قطعات داخلی آسیب نبینند. برای جدا کردن قاب، باید فشار ملایم و یکنواختی به اطراف قاب وارد کنید تا بدون آسیب به قطعات داخلی جدا شود.
-
در مدل‌های Pavilion 15، کابل‌های LVDS در زیر صفحه نمایش قرار دارند و به‌طور محکم به بدنه متصل شده‌اند. این کابل‌ها به‌راحتی جدا نمی‌شوند و برای جدا کردن آن‌ها باید از ابزار نازک و پلاستیکی استفاده کنید. باید مطمئن شوید که هیچ فشاری به کابل‌ها وارد نمی‌شود تا از آسیب دیدن آن‌ها جلوگیری شود.
روش تعویض ال سی دی نمایشگر مدل‌های اپل (Apple)
مدل‌های لپ تاپ اپل: MacBook Air (M4, 2024), MacBook Pro 14-inch (M3 Pro, 2023), MacBook Pro 16-inch (M1 Pro, 2021)
روش تعویض صفحه نمایشگر: دستگاه را خاموش کرده و پیچ‌های مخصوص را با پیچ‌گوشتی Pentalobe باز کنید. صفحه نمایش را از بدنه جدا کرده و کابل‌های LCD، eDP و نور پس‌زمینه را با دقت جدا کنید. صفحه نمایش جدید را نصب کرده و پیچ‌ها را محکم کنید.
-
در مدل‌های MacBook Pro (M1 Pro)، صفحه نمایش به‌طور خاص به بدنه دستگاه چسبیده است، بنابراین باید از ابزارهای پلاستیکی و اسپاتولا برای آزاد کردن صفحه نمایش از لولاها استفاده کنید. این کار نیاز به دقت و آرامش دارد زیرا ممکن است کابل‌های داخلی از جمله کابل‌های eDP به‌طور محکم به بدنه متصل شده باشند.
-
در این مدل‌ها، دقت زیادی باید به کار رود تا به کابل‌ها و اتصالات داخل صفحه نمایش آسیب وارد نشود. هنگام جدا کردن صفحه نمایش، باید به‌طور دقیق از ابزارهای پلاستیکی برای باز کردن و جدا کردن بدون آسیب استفاده کنید.
آموزش تعویض نمایشگر مدل‌های سرفیس (Microsoft Surface)
مدل‌های جدید سرفیس: Surface Laptop 6, Surface Pro 9, Surface Book 3
روش تعویض صفحه نمایشگر: لپ‌تاپ را خاموش کرده و از شارژر جدا کنید. در مدل‌های سرفیس، صفحه نمایش معمولاً با چسب به بدنه متصل است، بنابراین باید از ابزارهای خاص مانند اسپاتولا برای جدا کردن صفحه نمایش استفاده کنید. کابل‌های eDP یا LVDS را از مادربورد جدا کرده و صفحه نمایش جدید را نصب کنید.
-
مدل‌های Surface Pro 10 و Surface Laptop 6 صفحه نمایش‌های آن‌ها به‌طور محکم با چسب به بدنه متصل شده‌اند. برای جدا کردن این صفحه نمایش‌ها، باید از گرما یا چسب مخصوص استفاده کنید تا صفحه نمایش به‌آرامی جدا شود. یکی از قلق‌های مهم در این مدل‌ها استفاده از ابزارهای پلاستیکی مخصوص است که می‌تواند به‌آرامی صفحه نمایش را از بدنه جدا کند.
-
در این مدل‌ها، فشار به صفحه نمایش باید به‌طور یکنواخت و آرام وارد شود تا هیچ فشاری به کابل‌ها و اتصالات وارد نشود. این مرحله نیاز به دقت بسیار زیاد دارد تا از آسیب به قسمت‌های داخلی جلوگیری شود.
روش تعویض نمایشگر مدل‌های دل (Dell)
مدل‌های جدید دل: Dell XPS 13, Dell Inspiron 15, Dell Alienware m15
روش تعویض صفحه نمایشگر: لپ‌تاپ را خاموش کرده و تمامی اتصالات جانبی را جدا کنید. پیچ‌های اطراف صفحه نمایش را با پیچ‌گوشتی مناسب باز کنید. از ابزار پلاستیکی برای جدا کردن قاب استفاده کرده و کابل‌های LCD و نور پس‌زمینه را از مادربورد جدا کنید. صفحه نمایش جدید را نصب کرده و پیچ‌ها را دوباره محکم کنید.
-
در مدل‌های XPS 15، صفحه نمایش به‌طور خاص به لولاها و بدنه متصل است که نیاز به دقت زیادی در جدا کردن از بدنه دارد. برای این مدل‌ها باید از ابزارهای خاص و نازک استفاده کنید که بتوانید بدون آسیب به اتصالات داخلی و لولاها صفحه نمایش را آزاد کنید.
-
در مدل‌های Alienware m15، صفحه نمایش به‌طور معمول به بدنه متصل است که در صورت لولاهای محکم، باید با استفاده از ابزار پلاستیکی مناسب و دقت در حرکات از آن جدا شود. همچنین کابل‌ها در این مدل ممکن است به‌طور خاص در فضاهای محدود قرار گیرند که نیاز به ابزار دقیق برای جدا کردن کابل‌ها دارد.
در مرکز تعمیرات لپ تاپ تعویض صفحه نمایشگر لپ‌تاپ‌ها از برندهای ایسوس، اچ‌پی، اپل، سرفیس و دل ممکن است تفاوت‌هایی در روش و قلق‌های خاص خود داشته باشد. در تمامی مدل‌ها، مراحل اصلی شامل خاموش کردن دستگاه، باز کردن پیچ‌ها، استفاده از ابزار پلاستیکی برای جدا کردن قاب و نصب صفحه نمایش جدید مشابه است. اما نکات خاصی وجود دارد که در مدل‌های مختلف باید به آن‌ها توجه کرد. مهم‌ترین نکات مربوط به قلق‌های باز کردن شامل استفاده از ابزارهای خاص، دقت در جدا کردن کابل‌ها، و استفاده از چسب یا گرما در مدل‌هایی است که صفحه نمایش به بدنه متصل است. با دقت و استفاده از ابزار مناسب، می‌توان این کار را به‌راحتی انجام داد.
باز کردن لپ‌تاپ‌های لمسی و صفحه نمایش تاچ
باز کردن و تعویض صفحه نمایش در لپ‌تاپ‌های لمسی و صفحه نمایش‌های تاچ نسبت به مدل‌های معمولی چالش‌هایی دارد که نیازمند دقت و ابزارهای خاص است. در اینجا به قلق‌های بروز و نکات تخصصی در هنگام باز کردن این نوع لپ‌تاپ‌ها پرداخته میشود:
استفاده از گرما برای نرم کردن چسب
در بسیاری از لپ‌تاپ‌های لمسی، صفحه نمایش با چسب مقاوم به بدنه متصل است. این چسب‌ها معمولاً به‌طور محکم به صفحه نمایش و بدنه چسبیده‌اند. برای آزاد کردن صفحه نمایش از بدنه، نیاز به گرما دارید. این گرما معمولاً با استفاده از سشوار صنعتی یا دستگاه حرارت‌دهی برای نرم کردن چسب ایجاد میشود.
-
نکته: هنگام استفاده از گرما، از حرارت زیاد اجتناب کنید و از فاصله مناسب حرارت را اعمال کنید تا از آسیب به قطعات داخلی مانند کابل‌ها و اتصالات جلوگیری شود.
استفاده از ابزار پلاستیکی برای جدا کردن قاب
در لپ‌تاپ‌های لمسی و صفحه تاچ، قاب صفحه نمایش به‌طور محکم به بدنه متصل است. برای جدا کردن این قاب باید از ابزار پلاستیکی مخصوص استفاده کنید که به‌طور خاص برای آزاد کردن قاب‌ها بدون آسیب به صفحه نمایش یا بدنه طراحی شده است.
-
نکته: در برخی مدل‌ها مانند Surface Pro یا Surface Laptop که صفحه نمایش به‌طور محکم به بدنه چسبیده است، استفاده از ابزار پلاستیکی می‌تواند کمک کند تا بدون ایجاد فشار زیاد، قاب آزاد شود.
جدا کردن کابل‌های لمسی و تاچ با دقت
کابل‌های لمسی و صفحه نمایش تاچ به‌طور ویژه طراحی شده‌اند تا با لمس‌های کاربر تعامل کنند. این کابل‌ها معمولاً به‌طور محکم به مادربورد متصل هستند. هنگام جدا کردن این کابل‌ها، باید ابزار پلاستیکی و پنس برای اتصال دقیق و جلوگیری از آسیب استفاده کنید. این کابل‌ها حساس هستند و باید با دقت بالا جدا شوند.
-
نکته: کابل‌های تاچ ممکن است بسیار نازک و حساس باشند، بنابراین برای جلوگیری از آسیب، از ابزارهای مناسب و نرم استفاده کنید. به‌ویژه در MacBook Pro و Surface، کابل‌ها بسیار ظریف و مستعد آسیب دیدن هستند.
استفاده از گرمای ملایم برای صفحه نمایش‌های چسب‌دار
در برخی مدل‌های لپ‌تاپ، صفحه نمایش‌های لمسی به‌طور محکم با چسب‌های خاص به بدنه متصل هستند. برای جدا کردن این صفحه نمایش‌ها، استفاده از گرمای ملایم به‌وسیله سشوار صنعتی یا دستگاه‌های حرارتی می‌تواند به شما کمک کند تا بدون آسیب به صفحه نمایش و بدنه، آن را آزاد کنید.
-
نکته: دقت کنید که از گرما به‌طور یکنواخت استفاده کنید. برای صفحه نمایش‌هایی که نیاز به چسب‌زدن مجدد دارند، باید از چسب مناسب استفاده کنید تا صفحه نمایش به‌درستی نصب شود.
مراقبت از لولاها و اتصال‌های صفحه نمایش
در برخی از لپ‌تاپ‌های لمسی، صفحه نمایش به لولاهایی متصل است که با استفاده از پیچ‌گوشتی‌های مخصوص باید باز شوند. این لولاها ممکن است تحت فشار شدید قرار داشته باشند، بنابراین باید با دقت لولاها را باز کرده و صفحه نمایش را از اتصال آن‌ها جدا کنید.
-
نکته: در مدل‌هایی مانند HP Spectre x360 و Surface Pro 8، لولاهای محکم نیاز به دقت بیشتری دارند و نباید فشار اضافی به آن‌ها وارد شود. از ابزار نازک برای جدا کردن لولاها از بدنه استفاده کنید.
تنظیم دقیق فشار برای صفحه نمایش‌های لمسی و تاچ
در لپ‌تاپ‌های لمسی و صفحه تاچ، فشار به صفحه نمایش یا قاب می‌تواند باعث خرابی سیستم تاچ و لمسی شود. بنابراین در هنگام آزاد کردن قاب یا صفحه نمایش، باید به‌طور یکنواخت فشار وارد کرده و از ابزارهای مخصوص برای جلوگیری از ایجاد آسیب به صفحه نمایش استفاده کنید.
-
نکته: در مدل‌هایی مانند Asus ZenBook که دارای صفحه نمایش‌های لمسی است، باید با فشار ملایم و یکنواخت اطراف صفحه نمایش را باز کنید تا فشار بیش از حد به صفحه وارد نشود و حساسیت تاچ کاهش نیابد.
تعویض صفحه نمایش در لپ‌تاپ‌های لمسی و صفحه نمایش‌های تاچ به‌خاطر پیچیدگی‌ها و حساسیت‌های خاص، نیازمند دقت و ابزارهای ویژه‌ای است. با رعایت قلق‌های مناسب برای باز کردن این نوع دستگاه‌ها از جمله استفاده از گرما برای نرم کردن چسب‌ها، ابزار پلاستیکی برای جدا کردن قاب و مراقبت دقیق از کابل‌ها و لولاها، می‌توانید صفحه نمایش جدید را به‌درستی نصب کرده و عملکرد تاچ و لمسی دستگاه را حفظ کنید.
