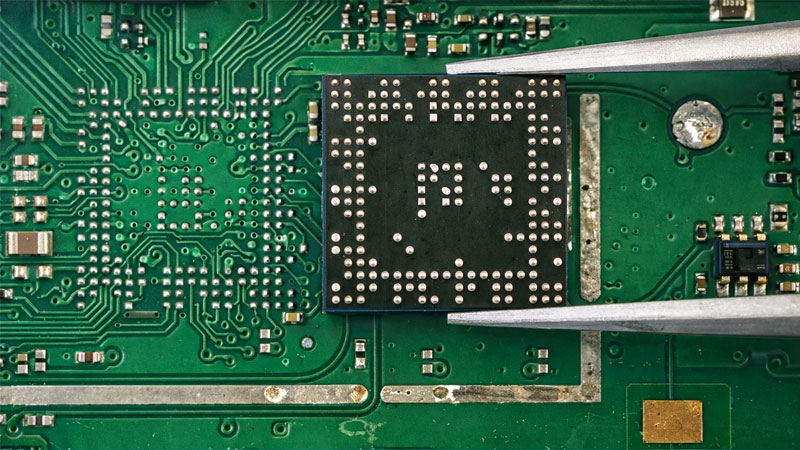

راهنمای کامل شابلون زدن آی سی موبایل
شابلون PCB یک ابزار حیاتی در فرآیند مونتاژ مدارهای چاپی است که از فولاد ضد زنگ ساخته شده و دارای منافذ برش لیزری برای تنظیم دقیق قطعات بر روی تخته مدار است. این شابلونها به عنوان وسیلهای برای ذخیره خمیر لحیمکاری عمل میکنند و به مونتاژ سریع و دقیق قطعات الکترونیکی کمک میکنند. با استفاده از شابلون PCB، خمیر لحیمکاری به طور دقیق و منظم بر روی تشکهای SMT قرار میگیرد، که این عمل باعث اتصال مناسب و استحکام مکانیکی بین قطعات میشود. این فرآیند، علاوه بر سرعت بخشیدن به مونتاژ، دقت در قرارگیری قطعات و اتصالهای الکتریکی صحیح را تضمین میکند.
نحوه شابلون زدن آی سی موبایل
استفاده از شابلونهای PCB در صنایع الکترونیکی به دلیل قابلیت بهینهسازی فرآیند مونتاژ، در کاهش خطاهای انسانی و افزایش کیفیت نهایی دستگاههای الکترونیکی اهمیت ویژهای دارد. این شابلونها، با دقت بالا و طراحی منحصربهفرد خود، تضمین میکنند که خمیر لحیمکاری به میزان صحیح بر روی برد قرار گیرد و قطعات به درستی نصب شوند. به طور کلی، شابلونهای PCB در مونتاژ دستگاههای الکترونیکی باعث کاهش زمان تولید، بهبود کیفیت و عملکرد دستگاهها میشوند و به همین دلیل در صنعتهای مختلف، به عنوان ابزاری ضروری شناخته میشوند.
شابلونهای PCB هیبریدی: ترکیب تکنیکهای پیشرفته
🛠️ شابلونهای PCB هیبریدی ترکیبی از برش لیزری و اچ شیمیایی هستند که دقت و سرعت فرآیند مونتاژ مدار چاپی را افزایش میدهند. این نوع شابلونها برای پروژههایی با نیاز به دقت بالا و تولید انبوه مناسباند.
شابلونهای نمونه اولیه PCB: ابزار تولید سریع نمونهها
🧪 شابلونهای نمونه اولیه PCB برای ساخت سریع و دقیق نمونههای اولیه مدار چاپی استفاده میشوند. این شابلونها به مهندسان کمک میکنند تا طرحهای جدید را قبل از تولید انبوه تست کنند.
شابلونهای بدون قاب/قابل استفاده مجدد: اقتصادی و انعطافپذیر
🔄 شابلونهای بدون قاب معمولاً قابل استفاده مجدد بوده و برای پروژههای کوتاهمدت یا مونتاژ کمحجم طراحی شدهاند. این شابلونها مقرونبهصرفه و مناسب برای نیازهای خاص هستند.
شابلونهای قابدار: دقت بالا برای تولید انبوه
🏗️ شابلونهای قابدار با استفاده از قاب فلزی برای مونتاژ دقیق و مقاوم طراحی میشوند. این شابلونها برای پروژههای تولید انبوه و بلندمدت که نیاز به دقت بالا دارند، مناسب هستند.
شابلونهای با اچ شیمیایی: فرآیند دقیق و حرفهای
🧪 شابلونهای با اچ شیمیایی از فرآیند شیمیایی برای ایجاد منافذ دقیق و تمیز استفاده میکنند. این شابلونها برای دقت میکرو و پروژههای پیچیده با نیاز به طراحی دقیق بسیار مناسب هستند.
شابلونهای برش لیزری: فناوری پیشرفته و سریع
🔬 شابلونهای برش لیزری با دقت بالای تکنولوژی لیزر برای تولید منافذ دقیق و سریع ساخته میشوند. این شابلونها گزینهای عالی برای پروژههای پیچیده و مونتاژ PCB با سرعت بالا هستند.
شابلون زدن و پایهسازی آیسی
قبل از شروع به کار شابلون زنی، اولین قدم برداشتن صحیح آیسی از روی برد است. برای این کار، باید به دقت به حرارت دادن یکنواخت تمامی سطوح آیسی توجه داشته باشید تا پایههای آن به درستی و به صورت یکسان جدا شوند. برای این منظور، استفاده از هیتر برای ذوب کردن قلعهای زیر پایهها ضروری است تا هیچ آسیبی به برد وارد نشود. همچنین، استفاده از یک پنس سرکج هنگام برداشتن آیسی ضروری است، زیرا این ابزار به شما کمک میکند که پایهها به صورت عمودی و یکنواخت از روی برد جدا شوند. در صورتی که این کار به درستی انجام نشود، نیاز به شابلون زنی و ساخت پایه برای آیسی خواهید داشت که میتواند زمان و هزینه بیشتری را به پروژه اضافه کند.
راهنمای شابلون زنی آیسی موبایل: مراحل پایهسازی و ابزار موردنیاز
شابلون زنی آیسی موبایل فرآیند مهمی است که برای قرارگیری صحیح آیسی بر روی برد و برقراری اتصال دقیق پایههای آیسی با برد انجام میشود. این فرآیند نیاز به ابزار خاصی مانند هیتر، هویه و شابلون دارد. ابتدا باید آیسی از روی برد با استفاده از هیتر جدا شود. دمای هیتر برای این کار باید حدود ۳۸۰ درجه سانتیگراد باشد و باد خروجی آن باید به گونهای تنظیم شود که به دیگر قطعات آسیبی وارد نکند. پس از جدا کردن آیسی، مراحل پایهسازی با استفاده از شابلون آغاز میشود تا اتصال پایهها و برد بهدرستی برقرار گردد.
مراحل شابلون زدن آیسی کل بردها
برای انجام شابلون زنی آیسی، رعایت مراحل دقیق و صحیح الزامی است تا نتیجه کار به بهترین شکل ممکن به دست آید:
-
صاف کردن پایههای آیسی:
قبل از شابلون زنی، پایههای آیسی باید به طور یکنواخت و صاف شوند. برای این کار، کمی روغن فلاکس یا روغن لحیم را روی پایههای آیسی بریزید و با استفاده از نوک هویه SMD پایهها را به صورت یکنواخت صاف کنید. -
شستشوی پایهها:
پس از صاف کردن پایهها، برای جلوگیری از هرگونه آلودگی، باید پایهها را با مسواک و تینر شستشو دهید. این کار باعث میشود که خمیر قلع به درستی به پایهها بچسبد. -
انتخاب شابلون مناسب:
پس از آمادهسازی پایهها، شابلون مناسب را با توجه به چیدمان آیسی انتخاب کنید. شابلونی را انتخاب کنید که با چیدمان و شکل پایهها کاملاً هماهنگ باشد. -
جایگذاری آیسی در شابلون:
آیسی را به آرامی درون شابلون قرار داده و از چسب آلومینیومی یا کاغذی برای ثابت نگه داشتن آن استفاده کنید. دقت کنید که پایهها دقیقاً در جای مناسب خود قرار گیرند. پس از قرار دادن آیسی در شابلون، آن را زیر لوپ بررسی کنید تا از دقیق بودن جایگذاری اطمینان حاصل کنید. -
کشیدن خمیر قلع:
با استفاده از یک کاردک یا ابزار دارای لبه صاف، خمیر قلع را روی سوراخهای شابلون بکشید تا تمام سوراخها به طور کامل پر شوند. -
حرارت دادن آیسی:
پس از پر شدن سوراخها، آیسی را با پنس رها کنید و به کمک هیتر حرارت دهید تا خمیر قلع به درستی ذوب شود. -
بررسی پایهها زیر لوپ:
پس از حرارت دادن، پایهها را دوباره زیر لوپ بررسی کنید تا از یکنواخت بودن آنها اطمینان حاصل کنید. اگر پایهها به درستی تشکیل نشدهاند، باید از تیغ جراحی برای اصلاح آنها استفاده کنید. سپس، فلاکس زده و مجدداً حرارت دهید. -
جدا کردن آیسی از شابلون:
برای جدا کردن آیسی از شابلون، کمی روغن فلاکس روی شابلون بریزید و به آرامی آن را حرارت دهید. پس از مدتی، چسب کاغذی را جدا کرده و آیسی را بیرون بیاورید. -
پایانکاری پایهها:
پس از جدا کردن شابلون، کمی روغن فلاکس روی آیسی بریزید و به کمک هیتر از فاصله حدود 5 سانتیمتری به آن حرارت دهید تا پایهها شکل توپی به خود بگیرند. -
شستشوی نهایی:
پس از پایان کار، آیسی را با مسواک و تینر شستشو دهید تا از هرگونه آلودگی و مواد اضافی پاک شود. -
جایگذاری آیسی روی برد:
برای جایگذاری آیسی روی برد، ابتدا سطح متالیزهها را با مسواک نرم و تینر تمیز کنید. سپس، آیسی را در محل مناسب قرار داده و کمی روغن روی متالیزهها بریزید. در نهایت، از هیتر برای ثابت کردن آیسی در محل خود استفاده کنید.
با پیروی از این مراحل، میتوانید آیسی را به درستی شابلون زده و پایههای آن را به خوبی درست کرده و در برد جایگذاری کنید.
مراحل شابلون زنی و نصب آیسی موبایل
-
آغشته کردن پایهها: ابتدا پایههای آیسی و اطراف آن را با خمیر فلکسی آغشته میکنیم تا انتقال دما راحتتر انجام شود.
-
استفاده از هیتر: با دمای ۳۸۰ درجه سانتیگراد حرارت داده و تا ذوبشدن کامل پایهها صبر میکنیم، سپس آیسی را از برد جدا میکنیم.
-
پاکسازی پایههای برد و آیسی: با استفاده از سیم قلعکش و هیتر قلعهای اضافی از پایههای برد و آیسی پاک میشود و سطح کار با تینر شستشو داده میشود.
-
انتخاب شابلون مناسب: شابلونی را انتخاب میکنیم که سایز و فاصله پایههای آن با پایههای آیسی مطابقت داشته باشد.
-
شابلون زنی: آیسی را در شابلون تنظیم کرده و با خمیر قلع حفرهها را پر میکنیم. سپس با استفاده از پنس شابلون را مهار کرده و با هیتر حرارت میدهیم تا خمیر قلع تغییر وضعیت دهد.
-
آمادهسازی آیسی برای نصب: پایههای آیسی شسته شده و سپس برای نصب روی برد آماده میشوند. حرارت ۳۸۰ درجه سانتیگراد به پایهها اعمال میشود تا آیسی ثابت باقی بماند.
-
شستشوی نهایی: پس از نصب آیسی، اطراف آن با تینر شستشو داده میشود تا از رسوب و اتصالات اشتباه جلوگیری شود.
-
تست دستگاه: در نهایت، دستگاه با استفاده از منبع تغذیه تست میشود تا عملکرد صحیح قطعات بررسی شود.
زمانهایی که شابلون زدن آیسی جواب نخواهد داد
اگر پایههای آیسی شابلون شده شما یکسان نباشند و تفاوت اندازه بین پایهها وجود داشته باشد، یا اگر یک یا چند پایه به درستی شکل نگرفته باشند، شابلون زدن آیسی به درستی عمل نخواهد کرد. همچنین، در صورتی که آیسی روی برد به صورت دقیق و منظم نصب نشود و کج قرار گیرد، شابلون زدن به نتیجه مطلوب نخواهد رسید و باید مراحل شابلون زدن آیسی را مجدداً تکرار کنید.
