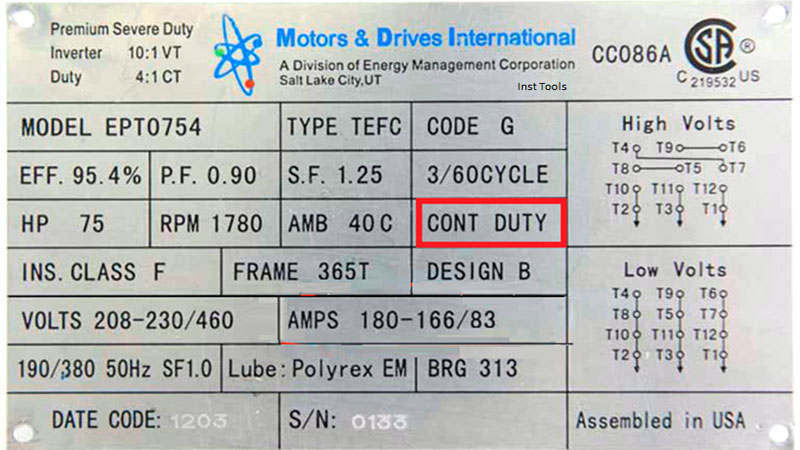

راهنمای خواندن پلاک موتورهای تک‌فاز و سه‌فاز

یکی از مهارت‌های ضروری که هر مهندس برق و کارشناس اتوماسیون صنعتی باید داشته باشد، توانایی صحیح پلاک‌خوانی و استخراج اطلاعات موتور است. پلاک موتور یک لوح فلزی است که تمام مشخصات فنی موتور، از جمله توان، ولتاژ، جریان، فرکانس، سرعت و کلاس عایق‌بندی روی آن درج می‌شود و برای راه‌اندازی صحیح و نگهداری بهینه موتورهای تک‌فاز و سه‌فاز بسیار حیاتی است.

نحوه پلاک خوانی موتورهای الکتریکی

در هنگام خرید یک الکتروموتور، باید با توجه به شرایط کاری و نیازهای سیستم، موتوری را انتخاب کرد که مشخصات آن از جمله توان، سرعت، ولتاژ و فرکانس با نیاز ما همخوانی داشته باشد. این اطلاعات روی پلاک موتور الکتریکی درج شده و راهنمای اصلی برای انتخاب صحیح موتور است. همچنین هنگام تعویض موتور، استخراج دقیق مشخصات از روی پلاک، تضمین می‌کند که موتور جایگزین کاملاً مناسب و بدون مشکل عملکردی باشد.

برای تعمیر، نگهداری و خرید تجهیزات جانبی نیز پلاک موتور اهمیت ویژه‌ای دارد. مشخصات موتور مانند دمای محیط، رطوبت، نحوه نصب و جریان نامی، تعیین‌کننده تجهیزات حفاظتی مناسب (مثلاً فیوز یا کنتاکتور) و اقدامات نگهداری صحیح است. آشنایی با پلاک‌خوانی موتور، امکان کارکرد ایمن، افزایش طول عمر و بهره‌وری بالاتر موتور را فراهم می‌کند.

یکی از مهارت‌های حیاتی مهندسین برق و کارشناسان اتوماسیون صنعتی، پلاک‌خوانی موتورهای تک‌فاز و سه‌فاز و استخراج دقیق اطلاعات فنی موتور است. پلاک موتور شامل تمام مشخصات عملکردی و راه‌اندازی موتور است و برای نصب صحیح، نگهداری بهینه و افزایش طول عمر موتور ضروری می‌باشد. در ادامه، پارامترهای کلیدی پلاک موتور و نکات مهم هر یک توضیح داده شده است:

ولتاژ نامی موتور

ولتاژ روی پلاک مشخص می‌کند که موتور در چه سطح ولتاژی کار می‌کند. جریان، گشتاور، بازده و ضریب توان با توجه به این ولتاژ و فرکانس تعریف می‌شوند. استفاده از ولتاژ نادرست می‌تواند عملکرد موتور را کاهش دهد.

• موتور ۳۸۰/۶۶۰ ولت: اتصال به صورت مثلث است و استارت اولیه می‌تواند ستاره باشد.

• موتور ۲۲۰/۳۸۰ ولت: اتصال معمولاً ستاره است و برای استفاده با اینورتر مناسب می‌باشد.

فرکانس ورودی موتور

فرکانس ورودی معمولاً 50 یا 60 هرتز است. اگر بیش از یک فرکانس روی پلاک ذکر شده باشد، پارامترهای وابسته به فرکانس نیز باید بررسی شوند.

نوع فاز و ترمینال‌ها

تعداد فازهای AC مشخص می‌کند که موتور تک‌فاز یا سه‌فاز است.

• موتور تک‌فاز: 2 ترمینال (خط و خنثی) + ترمینال زمین.

• موتور سه‌فاز: 3 ترمینال برای اتصال دلتا، ترمینال چهارم برای خنثی (در اتصال ستاره) + ترمینال زمین.
  موتورهای بالای 5 کیلووات تقریباً همیشه سه‌فاز هستند، در حالی که موتورهای 1 تا 5 کیلووات می‌توانند تک‌فاز یا سه‌فاز باشند.

جریان نامی موتور

جریان نامی مرتبط با توان خروجی، ولتاژ و فرکانس است. تغییر ولتاژ یا عدم تعادل فاز می‌تواند جریان را از مقدار نامی منحرف کند. این پارامتر انتخاب تجهیزات کنترل موتور مانند کنتاکتور و حفاظت‌ها را تعیین می‌کند.

نوع موتور و کد محصول

سازنده ممکن است نام تجاری، کد محصول یا نوع موتور را روی پلاک درج کند. این اطلاعات می‌تواند تک‌فاز، چندسرعته یا نوع ساخت موتور را مشخص کند و در انتخاب جایگزین مناسب کمک می‌کند.

ضریب توان (Power Factor – PF)

اختلاف فاز بین ولتاژ و جریان را ضریب توان می‌گویند. هرچه ضریب توان به ۱ نزدیک‌تر باشد، توان راکتیو کمتر و راندمان موتور بالاتر خواهد بود. روی پلاک با PF یا cosφ مشخص می‌شود.

توان خروجی (کیلووات / اسب بخار)

توان مکانیکی موتور که قادر به تولید گشتاور لازم در سرعت نامی است و برای انتخاب موتور مناسب با بار مورد نیاز اهمیت دارد.

سرعت نامی بار کامل (RPM)

سرعتی که موتور گشتاور نامی بار را با توان نامی ارائه می‌دهد. این سرعت برای تعیین عملکرد موتور در شرایط واقعی بار استفاده می‌شود.

بازده موتور (Efficiency)

نسبت توان خروجی به توان ورودی، که به صورت درصد بیان می‌شود و طبق استانداردهای IEC یا NEMA تعیین می‌گردد.

چرخه کاری موتور (Duty Cycle)

مدت زمان کار موتور بدون افزایش دما یا آسیب. معمولاً با S1 یا Cont روی پلاک نشان داده می‌شود.

کلاس عایق‌بندی (Insulation Class)

میزان تحمل حرارتی سیم‌پیچ‌ها را مشخص می‌کند (مانند B، F). کلاس بالاتر یعنی عمر مفید طولانی‌تر و مقاومت بهتر در برابر حرارت.

حداکثر دمای محیط

دمای بالاترین محیطی که موتور می‌تواند بدون آسیب کار کند، معمولاً با توجه به کلاس عایق و استاندارد طراحی مشخص می‌شود.

منحنی کاهش توان خروجی و ارتفاع نصب

این پارامتر نشان‌دهنده کاهش توان موتور در شرایط دمایی بالا یا ارتفاع زیاد از سطح دریا است.

نوع محفظه و روش خنک‌سازی (Enclosure – IP)

نشان‌دهنده سطح حفاظت موتور و روش خنک‌سازی آن در محیط‌های مختلف است.

طراحی قاب و ویژگی‌های گشتاور

قاب موتور با حروف A، B، C یا D مشخص می‌شود و ویژگی‌های گشتاور و جریان موتور را تعریف می‌کند. بررسی آن برای انتخاب و جایگزینی موتور اهمیت دارد.

ضریب سرویس (Service Factor)

موتوری با ضریب سرویس 1.0 می‌تواند با توان نامی کامل کار کند. ضریب‌های بالاتر مانند 1.15 به معنای امکان کار موتور با توان بیشتر از نامی است، اما دوام کاهش می‌یابد.

توجه: پلاک موتور ممکن است با گذر زمان کم‌رنگ یا آسیب دیده شود. خواندن دقیق پلاک موتور یکی از مهم‌ترین روش‌ها برای راه‌اندازی صحیح، نگهداری بهینه و افزایش طول عمر موتور است و از بروز مشکلات جدی جلوگیری می‌کند.

کلاس حرارتی موتور

هر موتور الکتریکی دارای کلاس حرارتی مشخصی INSULATION CLASS – INS CL است که نشان‌دهنده حداکثر دمای مجاز سیم‌پیچ‌ها و عایق‌ها در شرایط کاری مختلف است. انتخاب صحیح موتور با توجه به کلاس حرارتی، تضمین‌کننده عمر طولانی و عملکرد ایمن موتور است. دمای مجاز سیم‌پیچ‌ها با توجه به نوع عایق، شرایط محیطی و توان موتور تعیین می‌شود و روی پلاک موتور با نماد CL یا INS CL درج می‌گردد.

برای مثال، اگر روی پلاک موتور CL B نوشته شده باشد، این بدان معناست که حداکثر دمای مجاز موتور 130 درجه سانتی‌گراد است. توجه به این پارامتر هنگام خرید یا انتخاب موتور برای کارکرد مداوم در شرایط بار و دمای محیطی متفاوت اهمیت زیادی دارد.

جدول کلاس حرارتی موتورها و دمای مجاز

نکات مهم در انتخاب موتور بر اساس کلاس حرارتی:

• کلاس حرارتی موتور باید متناسب با دمای محیط نصب و شرایط بارگذاری انتخاب شود.

• افزایش دما بیش از کلاس حرارتی موتور می‌تواند باعث کاهش عمر سیم‌پیچ‌ها و عایق‌ها و در نهایت آسیب به موتور شود.

• در محیط‌های داغ یا کارکرد طولانی، انتخاب کلاس حرارتی بالاتر (F یا H) توصیه می‌شود.

• توجه به دمای مجاز سیم‌پیچ‌ها و عایق‌ها باعث می‌شود موتور در راندمان بالا و بدون خطر سوختن سیم‌پیچ‌ها کار کند.

نحوه اتصال الکتروموتورهای مختلف به شبکه برق ایران

برای راه‌اندازی صحیح الکتروموتورهای سه‌فاز و تک‌فاز، بررسی مشخصات ولتاژ و نوع اتصال موتور روی پلاک الزامی است. بسته به ولتاژ نامی و نوع اتصال (ستاره یا مثلث)، برخی موتور‌ها قابلیت راه‌اندازی در شبکه برق ایران را دارند و برخی خیر.

جدول نحوه اتصال موتور به شبکه برق ایران

توضیحات تکمیلی:

• Y نشان‌دهنده اتصال ستاره و D نشان‌دهنده اتصال مثلث است.

• موتورهایی که ولتاژ نامی آنها با شبکه ایران (230/400 ولت، 50 هرتز) سازگار نیستند، قابل راه‌اندازی نیستند.

• در موتورهای با دو ولتاژ Y/D، می‌توان ابتدا با ستاره (Y) استارت زد و سپس با مثلث (D) به شبکه متصل کرد تا موتور در شرایط بهینه کار کند.
