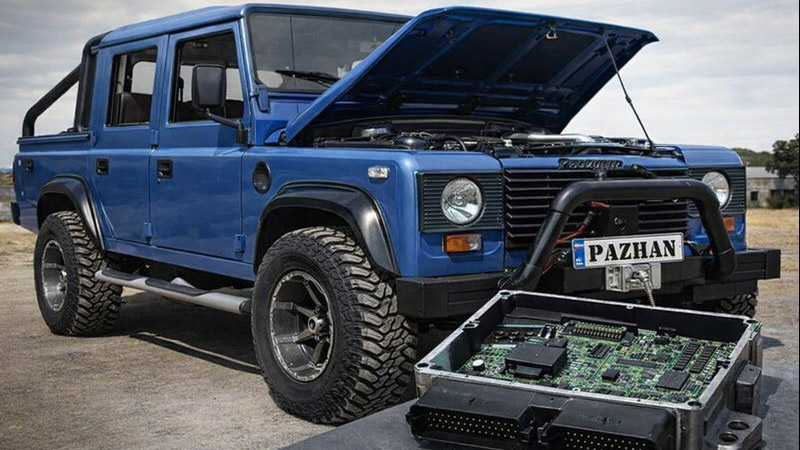

روش تعمیر ایسیو پاژن و عیب یابی و دیاگ آن

خودروی پاژن یکی از شناخته‌شده‌ترین خودروهای آفرودی دو دیفرانسیل در بازار ایران محسوب می‌شود که از نظر طراحی و ساختار، شباهت زیادی به لندرور دیفندر (Land Rover Defender) دارد و در واقع می‌توان آن را نسخه‌ای کپی و بومی‌سازی‌شده از پلتفرم‌های قدیمی لندرور دانست. این خودرو به دلیل شاسی مستقل، سیستم انتقال قدرت مقاوم، دو دیفرانسیل واقعی و قابلیت‌های بالای عبور از مسیرهای سخت، همچنان در بین علاقه‌مندان به آفرود و طبیعت‌گردی محبوبیت بالایی دارد.

آموزش تعمیرات ایسیو پاژن

تولید خودروی پاژن از سال ۱۳۷۰ تا ۱۳۹۴ در چند مدل مختلف ادامه داشت و این خودرو در ابتدا با همکاری شرکت مرتب خودرو و کمپانی سانتانا اسپانیا ساخته شد. نسخه‌های اولیه پاژن در واقع بر پایه لندرور سری ۳ (Land Rover Series 3) ارتقاءیافته طراحی شده بودند. در ادامه، شرکت سانتانا امتیاز تولید پاژن را به مرتب خودرو واگذار کرد و همین موضوع باعث شد طراحی این خودرو بیش از گذشته به دیفندر انگلیسی نزدیک شود. با گذشت زمان، شرکت مرتب خودرو مدل‌های متنوع‌تری از پاژن را با ابعاد و مشخصات فنی متفاوت وارد بازار کرد که همین تنوع، آن را به یکی از پرکاربردترین خودروهای آفرودی ایرانی تبدیل نمود.

مدل‌های مختلف پاژن شامل نسخه‌هایی مانند پاژن سانتانا (سال‌های ۱۳۷۰ تا ۱۳۷۴) با نام مدرنیزه ۱ و محور کوتاه (معروف به پاژن سری ۳) و همچنین پاژن سانتانا مدرنیزه ۲ (۱۳۷۵ تا ۱۳۷۸) با محور بلند است. علاوه بر این، مدل پاژن مگا موتور یا پاترولی نیز با استفاده از موتور نیسان وانت در نسخه‌های تک کابین و دوکابین تولید شد. یکی از محبوب‌ترین مدل‌ها هم پاژن V6 است که تولید آن از سال ۱۳۸۳ تا ۱۳۹۱ ادامه داشت و موتور آن مشابه نمونه‌های استفاده‌شده روی هیوندای گالوپر و میتسوبیشی پاجرو نسل دوم بوده و از نظر قدرت و کارایی در مسیرهای سخت عملکرد قابل توجهی دارد.

از نظر فنی و الکترونیکی، ایسیو پاژن توسط کمپانی کفیکو (KEFICO) تولید شده و نکته مهم این است که این ECU تقریباً اختصاصی خودرو پاژن بوده و تنها روی همین خودرو نصب شده است. برنامه‌ریزی ECU پاژن از طریق زیپ سوکت قابل انجام است و معمولاً برای این کار از پروگرمر TNM استفاده می‌شود. البته لازم به ذکر است که این ECU در یک مدل از میتسوبیشی پاجرو نیز استفاده شده، اما به دلیل تفاوت ساختار برد (PCB)، قابلیت تبدیل و جایگزینی مستقیم بین این دو مدل وجود ندارد و از نظر سخت‌افزاری قابل استفاده به جای یکدیگر نیستند.

روش برنامه زدن ایسیو پاژن

روش پروگرام کردن ایسیو پاژن به این شکل است که ابتدا آی‌سی فلش از روی ECU شناسایی و آماده‌سازی می‌شود، سپس این آی‌سی روی زیپ سوکت پروگرمر متصل شده و عملیات خواندن، نوشتن و برنامه‌ریزی مجدد ECU توسط دستگاه پروگرامر TNM انجام می‌گیرد. این فرآیند معمولاً در تعمیرگاه‌های تخصصی برق خودرو و مراکز تعمیر ECU برای رفع مشکلاتی مثل ریپ زدن، بد روشن شدن، خاموش شدن ناگهانی، خطاهای سنسورها و مشکل جرقه یا پاشش سوخت انجام می‌شود و باید با دقت بالا و فایل صحیح انجام گردد تا از آسیب به ECU جلوگیری شود.

معرفی سنسورها و عملگرهای ایسیو پاژن

سیستم مدیریت موتور در خودروی پاژن توسط ایسیو کفیکو (KEFICO ECU) کنترل می‌شود و برای تنظیم دقیق پاشش سوخت، زمان جرقه، دور آرام، مصرف سوخت و آلایندگی از مجموعه‌ای از سنسورها و عملگرها استفاده می‌کند. این ECU با دریافت اطلاعات لحظه‌ای از سنسورها، وضعیت موتور را تحلیل کرده و سپس فرمان‌های لازم را به عملگرها ارسال می‌کند تا خودرو در شرایط مختلف عملکرد پایدار داشته باشد.

✅ سنسورهای مهم متصل به ECU پاژن

سنسورهای اصلی که در سیستم انژکتوری پاژن به ECU متصل هستند عبارت‌اند از:

• سنسور اکسیژن (O2 Sensor): برای کنترل نسبت سوخت و هوا و عملکرد صحیح کاتالیزور

• سنسور MAP یا سنسور فشار منیفولد (Manifold Absolute Pressure): تعیین میزان بار موتور و تنظیم مقدار سوخت

• سنسور TPS یا سنسور زاویه دریچه گاز: تشخیص موقعیت دریچه گاز و واکنش ECU به شتاب‌گیری

• سنسور دمای آب (ECT): کنترل گرم شدن موتور، فن، استارت سرد و غنی کردن سوخت

• سنسور دمای هوا (IAT): اصلاح پاشش سوخت با توجه به دمای ورودی هوا

• سنسور فشار هوا / فشار اتمسفر (Barometric Pressure): تنظیم عملکرد در شرایط ارتفاع و تغییرات فشار

• سنسور سرعت خودرو (VSS): اثرگذار در قطع پاشش در سرازیری و کنترل دور آرام

• سنسور دور موتور / موقعیت میل‌لنگ (CKP Sensor): مهم‌ترین سنسور برای تشخیص دور موتور و زمان جرقه و پاشش

✅ توجه: خرابی سنسور CKP یا MAP می‌تواند باعث بد روشن شدن، خاموش شدن ناگهانی، ریپ زدن یا روشن نشدن کامل خودرو شود.

عملگرهای ای سی یو خودرو پاژن

عملگرها قطعاتی هستند که ECU به آن‌ها دستور می‌دهد تا عملکرد موتور اصلاح شود. مهم‌ترین عملگرهای ایسیو پاژن شامل موارد زیر هستند:

• استپر موتور (Idle Stepper Motor): تنظیم دور آرام و جلوگیری از خاموش شدن در حالت درجا

• دریچه گاز / سیستم کنترل هوای ورودی (در مدل‌های دارای کنترل الکترونیکی)

• کویل (Ignition Coil): تولید و ارسال ولتاژ برای شمع‌ها و انجام جرقه‌زنی صحیح

• انژکتورها (Injectors): تزریق سوخت با زمان و مقدار محاسبه‌شده

• پمپ بنزین (Fuel Pump): تامین فشار سوخت در ریل انژکتور

• رله اصلی و رله اول (Main Relay / ECU Relay): تغذیه ECU و سیستم سوخت‌رسانی

معرفی کانکتورهای ایسیو پاژن

ایسیو پاژن از نوع چند سوکته بوده و دارای ۳ کانکتور اصلی است که بسته به مدل خودرو و دسته سیم، به صورت استاندارد استفاده می‌شود. ترتیب کانکتورها از سمت راست به چپ (در حالت نصب شده) معمولاً شامل:

• کانکتور ۲۴ پایه

• کانکتور ۱۸ پایه

• کانکتور ۱۰ پایه

این کانکتورها مسیر ارتباط ECU با سنسورها، عملگرها، رله‌ها، سیستم برق و دیاگ را فراهم می‌کنند و هرگونه ضعف اتصال، سولفاته شدن یا شل شدن سوکت‌ها می‌تواند باعث خطاهای متعدد و روشن شدن چراغ چک شود.

✅ آیا ECU پاژن قابل تعمیر است؟

بله، در اکثر موارد ایسیو پاژن قابل تعمیر است و بسیاری از ایرادات رایج آن با تعمیرات تخصصی برد ECU، تعویض قطعات الکترونیکی، رفع اتصالات و پروگرام مجدد قابل حل است. با این حال، موفقیت تعمیر وابسته به میزان آسیب (مثل آب‌خوردگی شدید یا سوختگی کامل مدارها) و همچنین مهارت تعمیرکار و تجهیزات تخصصی (مثل پروگرمر TNM و تستر ECU) خواهد بود.

بررسی ایرادات و خرابی‌های رایج ایسیو پاژن

خرابی‌های ایسیو پاژن معمولاً در دو دسته کلی قرار می‌گیرند:

1) ایرادات سخت‌افزاری ECU

این موارد به بخش برد و قطعات الکترونیکی مربوط می‌شود و نشانه‌های آن معمولاً بد روشن شدن، خاموش شدن ناگهانی، ریپ زدن، استارت نخوردن یا قطع شدن پاشش است. ایرادات رایج سخت‌افزاری شامل:

• خرابی در مدار استپر موتور (پرش دور موتور، خاموش شدن درجا، نوسان دور آرام)

• اتصالی در دسته سیم یا خروجی عملگرها که باعث روشن شدن چراغ چک و آسیب به ECU می‌شود

• آب خوردگی ECU و نفوذ رطوبت (سولفاته شدن مسیرها، خرابی آی‌سی‌ها، قطع ارتباط)

• آسیب ناشی از سرویس برق توسط افراد غیرمتخصص (اتصال اشتباه، باتری به باتری غلط، دستکاری سیم کشی)

• اتصالی در سیم‌کشی خودرو (به‌خصوص مسیر کویل، پمپ بنزین یا انژکتورها)

• ایراد در خروجی پمپ بنزین یا مدار انژکتورها (روشن نشدن، ریپ سنگین، قطع پاشش)

2) ایرادات نرم‌افزاری ECU

این بخش مربوط به فایل و پروگرام ECU است و معمولاً در موارد زیر دیده می‌شود:

• خرابی فایل فلش یا پاک شدن برنامه ECU

• پروگرام اشتباه یا فایل نامناسب

• عدم تطبیق فایل با مدل موتور

• خطاهای مقطعی و عملکرد نامنظم در شرایط خاص

✅ نکته مهم: برای تشخیص دقیق ایراد سخت‌افزاری یا نرم‌افزاری، دیاگ و بررسی پارامترهای زنده (Live Data) و تست ورودی/خروجی ECU ضروری است.

روش تعمیرات ECU پاژن

تعمیرات ایسیو پاژن به‌صورت کلی در دو بخش اصلی تعمیرات سخت‌افزاری و تعمیرات نرم‌افزاری انجام می‌شود. در مرحله اول، ECU توسط تعمیرکار متخصص با استفاده از تجهیزات عیب‌یابی و تست برد بررسی می‌شود تا مشخص گردد ایراد مربوط به قطعات الکترونیکی داخلی است یا مشکل از برنامه و فایل ECU می‌باشد. این تشخیص اولیه نقش بسیار مهمی در جلوگیری از تعمیرات اشتباه و هزینه‌های اضافی دارد.

✅ تعمیرات سخت‌افزاری ECU پاژن

در بخش تعمیر سخت‌افزاری ایسیو پاژن، تمرکز اصلی روی رفع ایرادهای برد ECU و تعویض قطعات معیوب است. پس از عیب‌یابی دقیق، قطعاتی مانند آی‌سی‌ها، رگولاتورها، ترانزیستورهای قدرت، درایورها، خازن‌ها و مقاومت‌های آسیب‌دیده که بر اثر اتصالی، نوسان برق یا آب‌خوردگی دچار خرابی شده‌اند، به‌صورت تخصصی تعویض یا ترمیم می‌شوند. همچنین در بسیاری از موارد، مسیرهای PCB دچار قطعی، سولفاته یا اتصال سرد شده‌اند که با بازسازی مسیرها، قلع‌کاری اصولی و تست خروجی‌ها برطرف می‌گردد.

✅ تعمیرات پروگرام کردن ایسیو پاژن

بخش دوم مربوط به تعمیر نرم‌افزاری ایسیو پاژن است که شامل برنامه‌ریزی، ریکاوری فایل و اصلاح نرم‌افزار ECU می‌شود. این مرحله معمولاً زمانی انجام می‌شود که ECU از نظر سخت‌افزاری سالم باشد اما خودرو دچار مشکلاتی مانند بد روشن شدن، خاموش شدن ناگهانی، ریپ زدن، خطای سنسورها یا عدم تنظیم صحیح پاشش سوخت باشد. در این نوع تعمیرات، با استفاده از زیپ سوکت و پروگرمر تخصصی (مانند TNM) عملیات خواندن و نوشتن فایل فلش، اصلاح برنامه و پروگرام مجدد ECU انجام می‌شود تا عملکرد ECU به حالت استاندارد بازگردد.

محل نصب ایسیو خودرو پاژن کجاست؟

محل نصب ایسیو پاژن طبق طراحی کارخانه، در زیر داشبورد سمت شاگرد قرار دارد. این ECU معمولاً پشت پوشش‌های پلاستیکی و در نزدیکی پایه داشبورد نصب شده و برای دسترسی به آن باید پنل یا قاب زیر داشبورد سمت راست باز شود. قرارگیری ECU در این موقعیت باعث می‌شود تا از حرارت موتور و بخشی از لرزش‌ها دور باشد، اما در صورت نفوذ آب، رطوبت یا شستشوی غیر اصولی کابین ممکن است دچار آب‌خوردگی و سولفاته شدن سوکت‌ها شود.

✅ همان‌طور که در تصویر مشخص شده است، ایسیو پاژن زیر داشبورد سمت شاگرد نصب می‌شود و برای خارج کردن آن بهتر است ابتدا باتری خودرو قطع شده و سپس سوکت‌ها با دقت و بدون فشار اضافی جدا شوند تا از آسیب به پایه‌ها و سیم‌کشی جلوگیری گردد.

مراحل نصب ایسیو پاژن

نصب ایسیو پاژن باید کاملاً اصولی و مطابق استاندارد انجام شود، زیرا هرگونه اتصال اشتباه یا عدم انجام تنظیمات اولیه می‌تواند منجر به خطاهای ECU، بدکارکردن موتور، روشن شدن چراغ چک، ریپ زدن یا حتی آسیب دیدن یونیت شود. مراحل نصب به صورت تخصصی شامل موارد زیر است:

✅ 1) بررسی سازگاری ECU با مدل پاژن

قبل از نصب، باید کد فنی ECU، شماره قطعه (Part Number)، نوع سیستم سوخت‌رسانی، نوع موتور (V6 یا چهارسیلندر)، مدل دسته سیم و نوع ایموبیلایزر بررسی شود تا از سازگاری کامل ECU با خودرو اطمینان حاصل گردد. استفاده از ECU غیرمتناسب باعث عدم استارت یا خطاهای پی‌درپی خواهد شد.

✅ 2) قطع منبع تغذیه و ایمن‌سازی سیستم برق

در این مرحله، ابتدا سر باتری (قطب منفی) قطع می‌شود تا از ایجاد اتصال کوتاه (Short Circuit)، شوک الکتریکی و آسیب به مدارهای داخلی ECU جلوگیری گردد. همچنین توصیه می‌شود قبل از شروع کار، ولتاژ باتری و سلامت اتصالات بدنه بررسی شود.

✅ 3) نصب فیزیکی ECU و اتصال کانکتورها

ECU در محل استاندارد (زیر داشبورد سمت شاگرد) نصب می‌شود و کانکتورها طبق ترتیب استاندارد (24 پین، 18 پین و 10 پین) با دقت بالا و بدون اعمال فشار متصل می‌گردند. حتماً باید از سالم بودن پین‌ها، قفل سوکت‌ها، عدم سولفاته شدن و نبود قطعی در دسته سیم اطمینان حاصل کرد.

✅ 4) راه‌اندازی نرم‌افزاری و کالیبراسیون اولیه

بعد از نصب، با استفاده از دستگاه دیاگ تخصصی عملیات ECU Initialization / Reset / Adaptation انجام می‌شود. در این مرحله ممکن است نیاز به:

• پاک کردن خطاها (Clear DTCs)

• ریست پارامترهای تطبیقی (Adaptive Reset)

• کالیبراسیون سنسور TPS و دریچه گاز

• تنظیم دور آرام (Idle Learn)

• و در صورت نیاز همگام‌سازی ایموبیلایزر (Immobilizer Sync)
  وجود داشته باشد تا ECU با شرایط موتور و سنسورها هماهنگ شود.

✅ 5) تست عملکرد و بررسی داده‌های زنده

در مرحله آخر، خودرو روشن شده و عملکرد موتور تحت تست قرار می‌گیرد. سپس با دیاگ پارامترهایی مانند:

• دور موتور در حالت درجا

• ولتاژ سنسورهای TPS / MAP / O2

• زمان پاشش انژکتور (Injector Pulse Width)

• وضعیت استپر موتور

• اصلاح سوخت کوتاه و بلندمدت (STFT / LTFT)

• و دمای آب و هوای ورودی
  بررسی می‌شود تا از عملکرد استاندارد ECU، نبود خطای فعال و ثبات دور موتور اطمینان حاصل گردد. در پایان نیز یک تست رانندگی (Road Test) برای بررسی عملکرد تحت بار انجام می‌شود.

علائم خرابی ایسیو پاژن و راهکار تشخیص سریع

مشکلات رایج ایسیو پاژن معمولاً شامل خرابی سنسورها، ایراد در مدارهای داخلی ECU و خطاهای نرم‌افزاری است که می‌تواند باعث کاهش شتاب، ریپ زدن، بد روشن شدن، خاموش شدن ناگهانی، افزایش مصرف سوخت و روشن شدن چراغ چک شود. برای مثال، خرابی سنسور اکسیژن یا سنسور MAP باعث تنظیم اشتباه سوخت و هوا شده و در نتیجه عملکرد موتور افت می‌کند. همچنین آب‌خوردگی ECU و نفوذ رطوبت می‌تواند منجر به سولفاته شدن سوکت‌ها، قطعی مسیرهای برد و خرابی آی‌سی‌ها شود. تشخیص به‌موقع این علائم با دیاگ و بررسی خطاها (DTC) و مشاهده داده‌های زنده (Live Data) از آسیب‌های سنگین‌تر جلوگیری می‌کند؛ بنابراین توصیه می‌شود در صورت مشاهده نشانه‌های خرابی، سریعاً به مرکز تخصصی عیب‌یابی و تعمیر ECU پاژن مراجعه شود.
