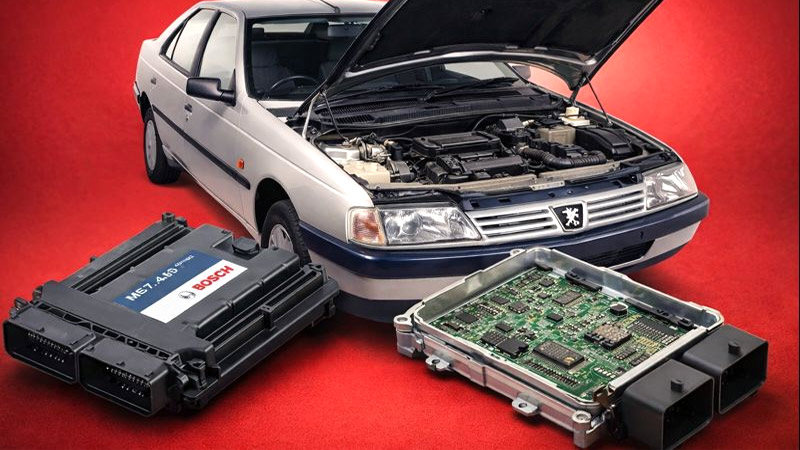

آموزش عیبیابی و تعمیر ECU پژو ۴۰۵
در خودروهای پژو ۴۰۵ انواع مختلفی از ECU (ایسیو) بهکار رفته که هرکدام متناسب با مدل موتور و سال تولید طراحی شدهاند. از رایجترین و مهمترین مدلهای ایسیو پژو ۴۰۵ میتوان به Bosch MP5.2، Siemens (زیمنس)، Valeo (والئو) و Magneti Marelli (مگنتی مارلی) اشاره کرد. هرکدام از این ایسیوها از نظر عملکرد، قابلیت تعمیر، هزینه تعمیر ECU، و میزان خرابی تفاوتهایی دارند و شناخت آنها به رانندگان کمک میکند هنگام بروز مشکل، بهترین تصمیم را برای تعمیر ECU پژو ۴۰۵ یا تعویض ایسیو بگیرند.
روش تعمیر ایسیو پژو ۴۰۵
یکی از مهمترین وظایف کامپیوتر خودرو پژو ۴۰۵، مدیریت کامل فرآیند احتراق و پاشش سوخت است. ECU با تنظیم زمان جرقهزنی شمعها، کنترل نسبت سوخت و هوا و مدیریت دریچه گاز باعث بهینه شدن عملکرد موتور و کاهش فشار به سیستم سوخترسانی میشود. علاوه بر این، ایسیو نقش مهمی در کنترل سایر بخشها از جمله سیستم انژکتور، سیستم ABS، دور موتور و حتی برخی تجهیزات ایمنی مانند کیسه هوا دارد.
در نتیجه، وجود یک ECU سالم باعث کاهش مصرف سوخت پژو ۴۰۵، کاهش آلایندگی و افزایش شتاب و راندمان موتور میشود. بدون عملکرد صحیح ECU، سیستمهای مهم خودرو دچار اختلال شده و مشکلاتی مانند ریپ زدن پژو ۴۰۵، بد استارت خوردن، خاموش شدن ناگهانی و بالا رفتن مصرف بنزین به وجود میآید. به همین دلیل، آشنایی با انواع ایسیو پژو ۴۰۵ و علائم خرابی آن، برای انجام عیبیابی ECU و تعمیر اصولی بسیار ضروری است.
انواع ایسیو پژو ۴۰۵
در خودروهای پژو ۴۰۵ (موتور XU7 و در برخی مدلها TU5) بسته به سال تولید، سطح استاندارد آلایندگی و ساختار سیمکشی، از چند خانواده اصلی ECU (کامپیوتر خودرو) استفاده شده است. آشنایی با انواع ایسیو پژو ۴۰۵ برای انجام عیبیابی ECU با دیاگ، تشخیص دقیق ایرادهای مربوط به پاشش سوخت و احتراق و انتخاب صحیح بین تعمیر ECU پژو ۴۰۵ یا تعویض ایسیو بسیار ضروری است. ECUها معمولاً در سه بخش اصلی دچار خرابی میشوند: تغذیه و رگولاتورها، بخش پردازش و حافظه و مدارهای خروجی عملگرها (انژکتور، کوئل، رله دوبل و فن).
ایسیو بوش پژو ۴۰۵
معرفی تخصصی ایسیو بوش پژو ۴۰۵
ایسیوهای Bosch MP5.2 از خانواده Motronic هستند و جزو ECUهای بسیار رایج در سیستمهای مدیریت موتور PSA محسوب میشوند. این ECUها معمولاً برای موتورهای انژکتوری XU7 طراحی شدهاند و وظیفه کنترل همزمان مدار جرقهزنی و تزریق سوخت چند نقطهای (MPI) را بر عهده دارند. ساختار داخلی این ECU معمولاً دارای پردازنده مرکزی، آیسیهای درایور خروجی، رگولاتورهای ولتاژ و حافظه داخلی است.
ویژگیها و قابلیتها ایسیو بوش پژو ۴۰۵
-
مدیریت دقیق زمانبندی جرقه (Ignition Timing)
-
کنترل پاشش سوخت MPI و محاسبه میزان سوخت براساس ورودی سنسورها
-
ذخیره کدهای خطا (DTC) و نمایش در دستگاه دیاگ
-
کنترل خروجیهای حساس مثل رله دوبل، فن، انژکتورها و کوئل
مزایا (نقاط قوت) ایسیو بوش پژو ۴۰۵
-
دوام بالا و مقاومت خوب در برابر گرما و شرایط محیطی
-
ساختار نسبتاً پایدار برای تعمیرات الکترونیکی (قطعات قابل تست و تعویض)
-
عیبیابی استاندارد و امکان تشخیص با دیاگ و تست ولتاژ
معایب (نقاط ضعف) ایسیو بوش پژو ۴۰۵
-
در برخی نسخههای قدیمیتر، پشتیبانی محدود از استاندارد آلایندگی جدید
-
در صورت خرابی پردازنده یا بخش حافظه، تعمیر هزینهبر و تخصصی میشود
-
حساسیت نسبی به اتصال کوتاه در سیمکشی انژکتور یا کوئل (سوختن درایورها)
ایسیو زیمنس/ساژم پژو ۴۰۵
معرفی تخصصی ایسیو زیمنس و ساژم پژو ۴۰۵
ECUهای SIEMENS یا SAGEM که در برخی نسخهها با نام خانواده SL96 شناخته میشوند، در بسیاری از خودروهای PSA به کار رفتهاند و در بعضی از مدلهای پژو ۴۰۵ نیز دیده میشوند. این ECUها اغلب از نظر کنترل آلایندگی دقیقتر بوده و با معماری متفاوت نسبت به بوش طراحی شدهاند. در این نوع ایسیو، خرابیهای مرتبط با تغذیه، EEPROM و ایموبلایزر رایجتر است.
ویژگیها و قابلیتها ایسیو زیمنس و ساژم پژو ۴۰۵
-
کنترل دقیقتر تزریق و احتراق نسبت به برخی ECUهای قدیمی
-
مدیریت بهتر سنسور اکسیژن (O2 Sensor) و کاتالیزور در نسخههای مجهز
-
کنترل بهینه روی دریچه گاز و دور موتور
-
قابلیت ECU Cloning و انتقال دیتا در مراکز تخصصی
مزایا ایسیو زیمنس و ساژم پژو ۴۰۵
-
عملکرد نرمتر موتور و مصرف سوخت بهینه
-
کاهش آلایندگی و سازگاری بهتر با خودروهای کاتالیزوری
-
مناسب برای برخی موتورهای PSA (بسته به نسخه ECU)
معایب ایسیو زیمنس و ساژم پژو ۴۰۵
-
حساسیت بالا به نوسانات برق و ضعف در صورت خرابی دینام یا باتری
-
تعمیرات پیچیدهتر و نیازمند پروگرامر و ابزار دقیق
-
در صورت خرابی EEPROM یا ایموبلایزر، مشکل روشن نشدن خودرو رایج است
ایسیو والئو پژو ۴۰۵
معرفی تخصصی ایسیو والئو پژو ۴۰۵
ایسیوهای Valeo مخصوصاً خانواده J34P در خودروهای پژو و سیتروئن بسیار رایج هستند و در بازار تعمیرات به عنوان یکی از ECUهای محبوب برای کلون ایسیو، ایموبلایزر آف، برنامهریزی فلش و تعمیر برد شناخته میشوند. این مدلها در سیستم مدیریت موتور دقت بالایی دارند و در بسیاری از مراکز تخصصی، تعمیر آنها به صورت حرفهای انجام میشود.
ویژگیها و قابلیتها ایسیو والئو پژو ۴۰۵
-
معماری پیشرفتهتر با امکان دسترسی به دیتا برای پروگرام و انتقال اطلاعات
-
سازگاری بهتر با سیستمهای آلایندگی در نسخههای جدیدتر
-
پشتیبانی از فرآیندهای تخصصی مثل کلون ECU و برنامهریزی EEPROM
مزایا ایسیو والئو پژو ۴۰۵
-
راندمان خوب موتور و کمک به کاهش مصرف سوخت
-
قابلیت بالاتر در بخشهای پروگرام و تنظیمات
-
پایداری مناسب در عملکرد و طراحی بهروز
معایب ایسیو والئو پژو ۴۰۵
-
قیمت بالاتر ECU سالم یا جایگزین نسبت به مدلهای قدیمیتر
-
در برخی مناطق کمبود قطعات یدکی
-
وابستگی بیشتر به ابزار تخصصی برای تعمیر و پروگرام
ایسیو مگنتی مارلی پژو ۴۰۵
معرفی تخصصی ایسیو مگنتی مارلی پژو ۴۰۵
ECUهای MAGNETI MARELLI (مانند خانواده IAW) در برخی نسخههای خاص خودروهای PSA مشاهده میشوند. این ECUها به دلیل ساختار مناسب کالیبراسیون، در حوزه تنظیمات نرمافزاری، تیونینگ و اصلاح نقشه سوخت و جرقه شناخته شدهاند. با این حال، تعمیر آنها نیازمند تجهیزات سطح بالا و تجربه در کار با دادههای فلش و حافظه است.
ویژگیها و قابلیتها ایسیو مگنتی مارلی پژو ۴۰۵
-
کنترل دقیق تزریق سوخت و جرقه
-
امکان انجام آپدیت نرمافزار و اصلاح نقشهها
-
مناسب برای پروژههای تیونینگ و ریمپ ECU در برخی نسخهها
مزایا ایسیو مگنتی مارلی پژو ۴۰۵
-
انعطافپذیری بالا در تنظیمات و برنامهریزی
-
کیفیت ساخت مناسب و معماری قابل تحلیل برای کالیبراسیون
-
پشتیبانی از تکنولوژیهای جدیدتر نسبت به برخی مدلهای قدیمی
معایب ایسیو مگنتی مارلی پژو ۴۰۵
-
نیاز به تجهیزات پیشرفته برای تعمیر و پروگرام
-
حساسیت به کیفیت سوخت و ایرادهای سیستم برق (نوسان ولتاژ)
-
در برخی خرابیها، علائم شدید مثل بد استارت، خاموشی ناگهانی و خطای سنسور مشاهده میشود
✅ جمعبندی کاربردی برای تعمیر ECU پژو ۴۰۵
انتخاب بهترین روش برای تعمیر ECU پژو ۴۰۵ وابسته به شناخت دقیق نوع ECU، سیستم ایموبلایزر، ساختار سیمکشی و وضعیت سنسورها و عملگرهاست. ECUهایی مثل Bosch MP5.2 به دلیل طراحی مقاوم و تعمیرپذیری بالا، گزینه مناسبی برای تعمیرات کلاسیک و عیبیابی برد هستند؛ در حالی که خانوادههای SIEMENS/SAGEM و Valeo J34P به دلیل وابستگی به دیتا، EEPROM و سیستم ایموبلایزر نیازمند تجهیزات برنامهریزی و تخصص بیشتر در کلون ECU هستند. همچنین ECUهای Magneti Marelli بیشتر برای پروژههای تنظیمات نرمافزاری و تیونینگ ارزشمندند اما تعمیر آنها نیازمند ابزار پیشرفته و تجربه بالاست. بهطور کلی، قبل از هر تصمیم برای تعویض ECU، باید با دیاگ تخصصی، بررسی ولتاژ تغذیه، تست مسیرهای سیمکشی و تحلیل دادههای زنده مشخص شود مشکل از ECU است یا از سیستم برق، سنسورها و رلهها؛ چون در بسیاری از موارد خرابیهای ظاهراً مشابه ECU، در واقع ناشی از نوسان برق، اتصال بدنه، خرابی رله دوبل یا ضعف باتری است و با یک عیبیابی اصولی قابل رفع خواهد بود.
مقایسه کلی انواع ایسیو های پژو ۴۰۵
نحوه تشخیص مدل ECU پژو ۴۰۵
برای شناسایی مدل ECU پژو ۴۰۵ باید به سه عامل اصلی توجه کنید: محل نصب ECU، برچسب و شماره فنی روی ایسیو و در صورت نیاز، اطلاعات دیاگ (Diagnostic). تشخیص صحیح مدل ECU برای تعمیر ECU پژو ۴۰۵، تهیه ECU جایگزین، کلون ECU و همچنین برنامهریزی یا ایمو آف (Immo OFF) اهمیت زیادی دارد.
📍 محل نصب ECU پژو ۴۰۵ کجاست؟
ECU در پژو ۴۰۵ معمولاً داخل محفظه موتور و نزدیک گلگیر سمت راننده نصب میشود.
-
در بسیاری از مدلها، ECU کنار باتری یا نزدیک جعبه فیوز داخل موتور قرار دارد.
-
در برخی نسخهها، ECU پشت محفظه موتور و زیر قاب محافظ نصب شده است.
-
برای دسترسی معمولاً باید قاب محافظ و چند پیچ باز شود و سوکت ECU با دقت جدا گردد.
✅ نکته فنی: قبل از باز کردن سوکتها بهتر است سر منفی باتری جدا شود تا از آسیب دیدن ECU یا ایجاد خطا جلوگیری شود.
🏷️ شناسایی مدل ECU از روی برچسب و شماره فنی
مطمئنترین روش تشخیص مدل ECU، خواندن اطلاعات روی برچسب فنی ایسیو است. روی لیبل ECU معمولاً موارد زیر نوشته میشود:
-
برند سازنده ECU: مثل Bosch / Siemens / Valeo / Magneti Marelli
-
کد خانواده ECU یا شماره قطعه (Part Number): مانند MP5.2، SL96، J34P یا IAW
-
کد سختافزار (HW) و نسخه نرمافزار (SW / Calibration)
-
شماره سریال (Serial Number) برای تطبیق دقیق و خدمات تعمیر یا تعویض
✅ نکته: اگر برچسب مخدوش باشد، میتوان با شماره شاسی (VIN) یا کد قطعه روی سوکت و بدنه ECU مدل دقیق را استعلام کرد.
🧰 تشخیص مدل ECU با دستگاه دیاگ (OBD)
اگر دسترسی به برچسب سخت باشد یا ECU جابهجا شده باشد، بهترین راه استفاده از دستگاه دیاگ است. دیاگ از طریق سوکت OBD (معمولاً زیر فرمان یا زیر داشبورد) به خودرو وصل میشود و اطلاعات ECU را نمایش میدهد.
دیاگ معمولاً موارد زیر را نشان میدهد:
-
مدل و نام ECU
-
شماره نرمافزار و ورژن ECU
-
پارتنامبر و کدهای شناسایی
-
کدهای خطا (DTC) و وضعیت سنسورها (Live Data)
✅ مزیت مهم: این روش بدون باز کردن قطعات انجام میشود و برای تشخیص دقیق و سریع بسیار کاربردی است.
⚠️ نکات مهم و ایمنی هنگام شناسایی ECU پژو ۴۰۵
برای جلوگیری از آسیب دیدن ECU یا ایجاد خطا در سیستم برق خودرو به این موارد توجه کنید:
-
قبل از باز کردن ECU یا سوکتها، خودرو را خاموش کنید و در صورت امکان باتری را قطع کنید
-
سوکتها را با فشار زیاد نکشید؛ قفل سوکت را باز کرده و سپس جدا کنید
-
هنگام نصب مجدد، از تمیز بودن پینها، اتصالات و عدم سولفاته بودن مطمئن شوید
-
در صورت وجود نشتی آب یا شستشوی موتور، ECU ممکن است دچار رطوبت و سولفاته شده باشد (عامل رایج خرابی)
روشهای رفع خرابی ECU ایسیو 405
خرابی ECU (ایسیو) یکی از رایجترین مشکلات سیستم برق و انژکتور خودرو است که میتواند باعث بد استارت خوردن، ریپ زدن، خاموش شدن ناگهانی، بالا رفتن مصرف سوخت و روشن شدن چراغ چک شود. برای رفع این مشکلات باید ابتدا عیبیابی اصولی انجام شود، زیرا بسیاری از ایرادهایی که شبیه خرابی ECU هستند، در واقع به دلیل ضعف باتری، خرابی دینام، قطعی سیمکشی یا اتصال بدنه رخ میدهند. در ادامه مهمترین روشهای تعمیر ECU خودرو و راهکارهای افزایش طول عمر آن را بررسی میکنیم.
🔍 عیبیابی حرفهای ECU با دیاگ
اولین مرحله در رفع مشکلات ایسیو، خواندن کدهای خطا (DTC) با دستگاه دیاگ است. دیاگ علاوه بر نمایش خطا، اطلاعات مهمی مانند دادههای زنده (Live Data) را نیز نشان میدهد که کمک میکند وضعیت سنسورها و عملگرها دقیق بررسی شود. سپس با ابزارهای تخصصی مانند مولتیمتر و اسیلوسکوپ میتوان مسیرهای تغذیه، خروجی انژکتورها، مدار کوئل، رله دوبل و سیگنال سنسورها را تست کرد تا مشخص شود ایراد از ECU است یا از سایر قطعات.
تعمیر سختافزاری ECU (برد ایسیو)
اگر مشخص شود مشکل از ECU است، مرحله بعد تعمیر برد ایسیو است. در این مرحله تعمیرکار با باز کردن ECU و بررسی دقیق برد، ایرادهایی مثل قطعی مسیرها، سولفاته شدن، سوختگی قطعات SMD، خرابی رگولاتور ولتاژ، خازنهای آسیبدیده یا آیسیهای درایور را شناسایی میکند. در بسیاری از موارد با تعویض قطعاتی مثل خازنها، ترانزیستورها یا آیسیهای خروجی میتوان مشکل را برطرف کرد؛ اما در خرابیهای سنگین ممکن است نیاز به تعمیر تخصصیتر یا تعویض ECU باشد.
رفع مشکلات نرمافزاری ECU پژو ۴۰۵
گاهی ECU از نظر سختافزاری سالم است اما به دلیل خرابی نرمافزار، بههمریختگی فایل فلش، یا دستکاری غیراصولی دچار اختلال میشود. در این شرایط انجام عملیاتهایی مثل ریمپ ECU (Remap)، بهروزرسانی فریمور، برنامهریزی فلش و EEPROM یا حتی ریست ایسیو ضروری است. همچنین در بعضی خودروها برای تعویض ECU، نیاز به کلون ECU یا انجام خدماتی مانند ایمو آف (Immo OFF) وجود دارد تا خودرو بدون مشکل روشن شود.
⚠️ اقدامات مهم برای افزایش عمر ای سی یو ۴۰۵
برای جلوگیری از خرابی دوباره ECU، باید علت اصلی آسیب شناسایی و رفع شود. مهمترین کارها برای افزایش عمر کامپیوتر خودرو شامل موارد زیر است:
✅ جلوگیری از نفوذ رطوبت و آب (شایعترین علت سوختن ECU)
✅ بررسی دورهای باتری، دینام و سیستم شارژ برای جلوگیری از نوسانات ولتاژ
✅ جلوگیری از داغ شدن بیش از حد محفظه ایسیو و نصب صحیح آن
✅ بررسی اتصالات و رفع اتصال بدنه ضعیف، سولفاته شدن سوکتها و قطعی سیمکشی
✅ انجام سرویس سنسورها و در صورت نیاز کربنزدایی موتور برای کاهش فشار روی ECU
✅ اجرای ریمپ حرفهای و استاندارد (ریمپ غیر اصولی میتواند باعث آسیب به ECU و موتور شود)
🧰 ابزارهای ضروری برای تعمیرکار ECU (مهارت پولساز)
تعمیر ECU یک تخصص پردرآمد در بازار خودرو است و برای انجام آن به ابزارهای اصلی زیر نیاز میباشد:
🔹 دستگاه دیاگ تخصصی
🔹 مولتیمتر حرفهای
🔹 اسیلوسکوپ برای تحلیل سیگنالها
🔹 پروگرامر ECU برای خواندن/نوشتن EEPROM و Flash
🔹 تجهیزات تعمیر برد مثل هیتر، هویه، لوپ و فلاکس
یادگیری این مهارتها میتواند مسیر ورود به شغل تعمیر ECU خودرو و عیبیابی برق و انژکتور را فراهم کند و با گذراندن دورههای حضوری یا آنلاین، امکان فعالیت حرفهای در این حوزه وجود دارد.
