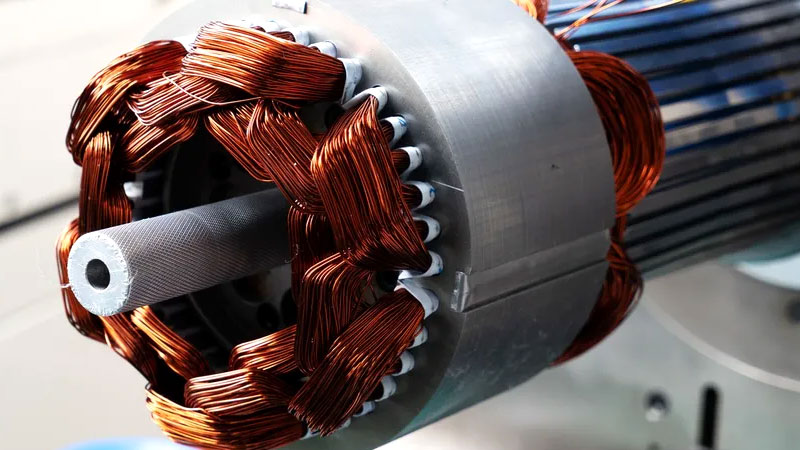

راهنمای عایق کاری و شابلون زدن در موتورها تک فاز: نکات و روشها
عایقکاری موتورهای تکفاز و شابلونزدن از مراحل حیاتی در تعمیرات موتور الکتریکی هستند که به حفاظت از سیمپیچها در برابر آلودگیها و اتصال برق کمک میکنند. این فرآیند نه تنها باعث افزایش استحکام مکانیکی سیمپیچها میشود بلکه از خرابیهای ناشی از رطوبت، گرد و غبار و جریانهای اضافی جلوگیری میکند. بسته به نوع موتور تکفاز، مواد عایق و روشهای عایقکاری متفاوت است و این فرآیند باید با دقت و تخصص انجام شود.
نحوه عایق کاری موتور های تک فاز
عایقکاری موتور تکفاز به فرآیند جداسازی اجزاء رسانا از یکدیگر با استفاده از مواد نارسانا برای جلوگیری از انتقال الکتریسیته، گرما یا صدا اطلاق میشود. در این زمینه، عایق کاغذی به عنوان مادهای برای جداسازی مس از فولاد در موتورهای الکتریکی مورد استفاده قرار میگیرد. هسته استاتور در موتورهای تکفاز معمولاً از لایههای فولادی مهر شده تشکیل میشود که شکافهایی برای قرار دادن سیمهای آهنربا و مواد عایق دارند که به آنها عایق شکافی گفته میشود.
این فرآیندها به افزایش عملکرد و طول عمر موتورهای تکفاز کمک میکنند و باعث افزایش بهرهوری و کاهش هزینههای نگهداری در درازمدت میشوند.
انواع عایقهای مورد استفاده در موتورهای تک فاز
با توجه به تنوع موتورهای تک فاز، استفاده از عایقهای مناسب برای هر نوع موتور ضروری است. این عایقها به دقت اندازهگیری و برش داده شده و در شیارهای موتورهای الکتریکی قرار میگیرند تا از اتصال برق و آلودگی جلوگیری کنند. در ادامه به معرفی انواع عایقهای موتورهای تک فاز پرداخته میشود:
🛠️ 1. عایق مایلر
عایق مایلر که از جنس پلی استر (PET) ساخته شده، به دلیل ویژگیهای الکتریکی خود برای عایقکاری انواع موتورهای تک فاز کوچک و بزرگ و همچنین ترانسفورماتورها کاربرد دارد. این عایق قادر به کنترل دما در بازه 70 تا 150 درجه سانتیگراد بوده و در کلاس B با توان حرارتی 130 درجه سانتیگراد برای سیمپیچی موتورهای الکتریکی استفاده میشود.
عایق مایلر به دلیل شکلپذیری بالا، مقاومت زیاد در برابر جریان الکتریکی و کششی بودن در شیارهای موتورهای تک فاز بسیار کاربردی است و در برابر کشش و فشار هنگام سیمپیچی و جاگذاری کلافها عملکرد خوبی دارد.
ویژگیها:
-
دمای کار: 70 تا 150 درجه سانتیگراد
-
سایز رولها: 0.10 تا 0.35 میلیمتر
-
عرض رولها: 80 و 100 سانتیمتر
🧰 2. عایق نومکس
عایق نومکس از آلمان وارد میشود و از سه لایه تشکیل شده است. این عایق شامل دو لایه فیبر آرامیدی نومکس و یک لایه مایلر است که مقاومت بالایی در برابر مواد شیمیایی، حرارت زیاد، کشش و ضربه دارد. عایق نومکس به دلیل انعطافپذیری و سطح صاف خود، در سیمپیچی موتورهای الکتریکی به ویژه در کلاس F تا دمای 180 درجه سانتیگراد و در دمای 200 درجه سانتیگراد در شرایط کم کاربرد دارد.
ویژگیها:
-
چسب خاص با ویژگیهای منحصر به فرد برای مقاومت در برابر مواد شیمیایی
-
عرض رولها: 90 سانتیمتر
-
وزن رولها: 25 کیلوگرم
-
مقاومت در برابر حرارت و کششی بودن
🔧 3. عایق DMD
عایق DMD که به نام داکرون مایلر داکرون نیز شناخته میشود، از سه لایه تشکیل شده است. این عایق شامل یک لایه مایلر (فیلم پلی استر) بین دو لایه داکرون است که به صورت فیبر پلی استر نبافته شکلگیری میشود. برای مقاومت بیشتر این عایق در برابر رطوبت و مواد شیمیایی، لایههای آن با چسب قوی در دمای بالا به هم لمینت میشوند.
عایق DMD برای عایقکاری موتورهای تک فاز و ترانسفورماتورها تا کلاس F مناسب است و میتواند در دمای 155 درجه سانتیگراد مقاومت کند.
ویژگیها:
-
عرض رولها: 1 متر
-
رنگهای موجود: صورتی، آبی و سفید
-
مقاوم در برابر مواد شیمیایی و رطوبت
📈 نتیجهگیری
انتخاب عایق مناسب برای موتورهای تک فاز بسته به نیازهای خاص هر موتور و شرایط کاری آن از اهمیت بالایی برخوردار است. عایقهای مایلر، نومکس و DMD هر کدام با ویژگیها و کاربردهای خاص خود در عایقکاری موتورهای الکتریکی و ترانسفورماتورها نقش مؤثری دارند و به افزایش طول عمر و عملکرد بهینه موتور کمک میکنند.
ابزار عایقکاری و شابلونزدن موتورهای تک فاز
عایقکاری و شابلونزدن موتورهای الکتریکی به روشهای دستی و صنعتی انجام میشود و به ابزارهای مختلفی نیاز دارد. این ابزارها به دقت در فرآیند عایقکاری و شابلونزدن کمک میکنند و از اهمیت بالایی برخوردارند. ابزار مورد استفاده در عایقکاری و شابلونزدن موتورهای تک فاز عبارتند از:
1. دستگاه عایقزن تمام اتوماتیک
دستگاه عایقزن اتوماتیک برای انجام عایقبندی و شابلونزدن موتورهای الکتریکی تک فاز به صورت صنعتی و خودکار مورد استفاده قرار میگیرد. این دستگاه از سه بخش اصلی هسته، هادی و عایق تشکیل شده است. دستگاههای عایقزن اتوماتیک به دلیل عملکرد بالا و سرعت بخشیدن به فرآیند شابلونزدن در انواع مختلف طراحی و تولید میشوند. برای استفاده بهینه از این دستگاهها، باید متناسب با نوع سیمپیچی، ابعاد آنها، ضخامت عایق، یکنواختی شیارهای استاتور و ورودی مایلر دستگاه مناسب انتخاب شود.
ویژگیها:
-
طراحی صنعتی و خودکار
-
سرعت بالا در انجام عملیات
-
قابل تنظیم برای انواع موتورهای تک فاز
2. خط کش
در عایقکاری دستی، به ابزار سادهای نیاز است. یکی از مهمترین ابزارها در شابلونزدن موتورهای الکتریکی خط کش است. از خط کش برای اندازهگیری طول و ارتفاع استاتور استفاده میشود. استفاده از خط کشهای استاندارد باعث دقت و ظرافت بیشتر در انجام این فرآیند میشود.
ویژگیها:
-
دقت بالا در اندازهگیری
-
کاربرد آسان در انجام شابلونزدن دستی
-
مناسب برای اندازهگیری طول و عرض
3. کولیس
کولیس یکی از دقیقترین ابزارهای اندازهگیری در صنعت است که به دلیل دقت بالا در اندازهگیریهای دقیق، به ویژه در شابلونزدن موتورهای الکتریکی استفاده میشود. این ابزار در انواع ورنیهدار موجود است و میتوان از آن به جای خط کش برای ثبت اندازههای دقیق استفاده کرد.
ویژگیها:
-
دقت بالا در اندازهگیری
-
مناسب برای ثبت اندازههای دقیق
-
کاربرد در اندازهگیری داخلی و خارجی
4. قیچی
پس از اندازهگیری دقیق طول و ارتفاع استاتور، باید اندازهها روی صفحات عایق قرار داده شده و برش داده شوند. به دلیل ضخامت عایقهای مایلر و سایر مواد مشابه، میتوان از قیچی برای برش عایقها استفاده کرد. استفاده از قیچیهای تیز و برنده باعث تسریع روند کار شابلونزدن و همچنین دقت بالا در برشها میشود.
ویژگیها:
-
قیچی تیز و برنده
-
مناسب برای برش عایقهای ضخیم
-
افزایش دقت و سرعت کار
📊 استفاده از ابزارهای مناسب در فرآیند عایقکاری و شابلونزدن موتورهای تک فاز به دقت و کیفیت کار کمک میکند. دستگاههای عایقزن اتوماتیک، خط کشها، کولیسها و قیچیهای برنده از ابزارهای اساسی برای انجام این فرآیندها هستند که در نهایت به افزایش کارایی و طول عمر موتورهای تک فاز کمک میکنند.
هدف از عایقکاری موتورهای تک فاز
عایقکاری موتورهای تک فاز نقش بسیار مهمی در آمادهسازی فضای موتور برای قرار دادن سیمهای آهنربا ایفا میکند. هنگامی که تمام شکافهای استاتور عایقبندی میشوند، این امکان فراهم میشود که سیمپیچها به طور صحیح درون شکافها قرار گیرند. در این فرآیند، هر انتهای یک سیمپیچ در یک شکاف وارد میشود و برای اطمینان از عدم تماس مستقیم سیم آهنربا با فلز، گوههایی در امتداد بالای سیم آهنربا قرار داده میشوند تا قسمت بالای شکاف به طور مؤثر از سیم آهنربا عایق گردد.
هدف اصلی از ترکیب این شکافها و گوهها، جلوگیری از تماس مس با فلز و نگهداری مناسب سیمپیچها در جای خود است. اگر سیم آهنربای مسی با فلز برخورد کند، مس میتواند باعث ایجاد اتصال کوتاه یا زمین شدن مدار شود. این پدیده میتواند موجب خرابی سیستم و از دست دادن کارایی موتور گردد. بنابراین، عایقکاری مناسب باعث جلوگیری از اتصال کوتاه و افزایش ایمنی و کارایی موتور میشود.
روش عایقکاری و شابلونزدن موتورهای تک فاز
با توجه به تنوع و گستردگی روشهای عایقکاری موتورهای الکتریکی تک فاز، انتخاب روش مناسب برای بهبود عملکرد موتور و افزایش عمر مفید آن ضروری است. در اینجا به روش عایقکاری و شابلونزدن موتورهای تک فاز به صورت مرحله به مرحله پرداخته میشود:
1. اندازهگیری طول استاتور
اولین گام در عایقکاری موتورهای تک فاز، اندازهگیری طول استاتور است. این اندازهگیری باید به دقت انجام شود تا مطمئن شویم که عایق به طور صحیح در محل خود قرار میگیرد و هیچگونه فضای خالی یا اضافی وجود نداشته باشد.
2. اندازهگیری ارتفاع استاتور
در این مرحله، ارتفاع استاتور نیز باید با دقت اندازهگیری شود. این اندازهگیری به منظور برش دقیق عایقها و تناسب کامل آنها با شیارهای استاتور انجام میشود. دقت در این مرحله بسیار حائز اهمیت است.
3. اندازهگیری شابلون روی مایلر و برش آن
پس از اندازهگیریهای دقیق، شابلون عایق روی مایلر (فیلم پلی استر) ترسیم میشود. سپس این شابلونها به دقت برش داده میشوند تا ابعاد آنها با شیارهای استاتور مطابقت داشته باشد. این برشها باید بدون هیچگونه خطا انجام شوند.
4. از بین بردن خطاهای دستی حاصل از برش مایلر
یکی از مشکلات رایج در فرآیند عایقکاری، خطاهای دستی در برش مایلر است. برای از بین بردن خطاهای دستی، ممکن است از ابزارهای دقیق مانند کولیس یا دستگاههای اتوماتیک استفاده شود تا دقت برش به حداکثر برسد و از بروز مشکلات در نصب جلوگیری شود.
5. جا زدن عایق در شیارهای استاتور
در آخرین مرحله، عایقها با دقت در شیارهای استاتور قرار داده میشوند. این کار باید به گونهای انجام شود که عایق به طور کامل و یکنواخت در شیارها جا بگیرد و هیچ گونه جابهجایی یا عدم تطابق در فرآیند نصب رخ ندهد.
استفاده از روشهای دقیق و گامبهگام در عایقکاری و شابلونزدن موتورهای تک فاز، علاوه بر افزایش عملکرد موتور، از اتصال کوتاه و خرابیهای احتمالی جلوگیری کرده و باعث افزایش عمر مفید موتور میشود.
