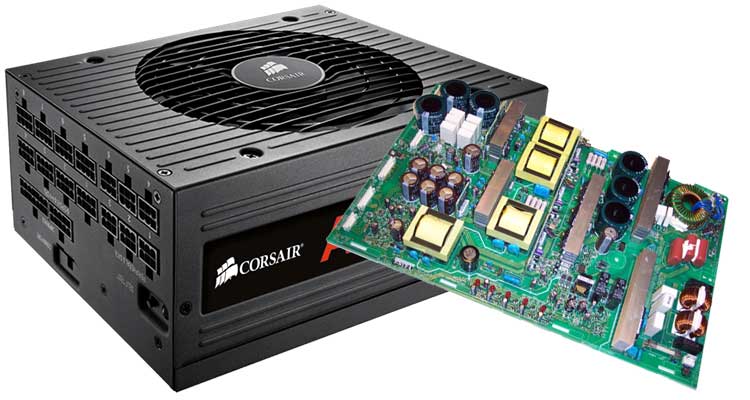

اجزای داخلی منبع تغدیه سوئیچینگ

پاور سوئیچینگ یا منابع تغذیه سوئیچینگ (SMPS) یکی از اجزای کلیدی در سیستم‌های الکترونیکی و برقی است که وظیفه تأمین انرژی مورد نیاز تجهیزات مختلف را بر عهده دارد. این دستگاه‌ها نقش حیاتی در عملکرد بهینه دستگاه‌ها و سیستم‌های الکترونیکی ایفا می‌کنند. در دوره آموزش تعمیرات منبع تغذیه، به تفصیل در مورد عملکرد و ساختار منابع تغذیه سوئیچینگ صحبت کرده‌ایم، اما در دنیای امروزی با پیچیده‌تر شدن سیستم‌ها و افزایش تعداد قطعات الکترونیکی، عیب‌یابی و تعمیر به موقع منابع تغذیه سوئیچینگ به یک موضوع حیاتی تبدیل شده است.

روش عیب یابی منبع تغذیه سوئیچینگ

در صورتی که این دستگاه‌ها به‌طور دقیق عیب‌یابی و تعمیر نشوند، ممکن است مشکلاتی نظیر قطع کامل برق سیستم، ایجاد خطرات ایمنی، آسیب‌های جدی به تجهیزات، خرابی سایر بخش‌ها و هزینه‌های تعمیرات سنگین برای شما به وجود آید.

لزوم عیب‌یابی منابع تغذیه سوئیچینگ

در ادامه، به مواردی اشاره می‌کنیم که در صورت عدم عیب‌یابی به موقع پاور سوئیچینگ، ممکن است با آن‌ها روبرو شوید:

• قطع کامل برق ورودی به سیستم: در صورت خرابی پاور سوئیچینگ، کلیه تجهیزاتی که به آن وابسته هستند از کار می‌افتند و عملکرد کلی سیستم مختل می‌شود.

• خطرات ایمنی: خرابی منابع تغذیه سوئیچینگ می‌تواند باعث نوسانات شدید در ولتاژ خروجی شود و در بدترین حالت، خطرات جانی برای افراد به دنبال داشته باشد.

• خرابی تجهیزات الکترونیکی: نوسانات ولتاژ و جریان خروجی ممکن است به اجزای حساس مدار آسیب وارد کرده و موجب خرابی تجهیزات، کاهش عمر مفید آن‌ها و در نتیجه هزینه‌های سنگین تعمیرات شود.

• هزینه‌های اضافی تعمیرات: در صورت عدم تعمیر و نگهداری به موقع، هزینه‌های بیشتری برای تعمیرات و تعویض قطعات به شما تحمیل خواهد شد.

برای جلوگیری از این مشکلات و هزینه‌های اضافی، استفاده از منابع تغذیه با کیفیت و انجام تعمیرات پیشگیرانه ضروری است. همچنین می‌توانید با مراجعه به فروشگاه‌ها و تأمین‌کنندگان معتبر، آداپتورهایی با طول عمر بالا و کیفیت مناسب تهیه کنید.

روش‌های عیب‌یابی و تست منابع تغذیه سوئیچینگ

عیب‌یابی منابع تغذیه سوئیچینگ (SMPS) نیازمند آگاهی از نحوه تست و بررسی اجزای مختلف آن است. در اینجا به چند روش رایج برای تست پاور سوئیچینگ اشاره می‌کنیم که می‌تواند به تشخیص مشکلات و رفع آن‌ها کمک کند:

آموزش تست خازن‌ها

خازن‌های ورودی و خروجی نقش مهمی در صاف کردن ولتاژ و جلوگیری از نوسانات دارند. خرابی خازن‌ها می‌تواند باعث تغییر شکل ظاهری منبع تغذیه و ایجاد اختلال در عملکرد آن شود. برای تست خازن‌ها، از ال سی آر متر استفاده کنید تا مقدار ظرفیت خازن و وضعیت آن را بررسی کنید. خازن‌های معیوب باید تعویض شوند تا عملکرد مدار بهینه باقی بماند.

روش تست دیودها

برای بررسی عملکرد دیودها از مولتی‌متر استفاده کنید. در تست دیود، باید عدد نشان‌داده‌شده توسط دستگاه در محدوده استاندارد قرار بگیرد. دیودها وظیفه یکسوسازی ولتاژ و جلوگیری از بازگشت جریان دارند. در صورت خرابی دیودها، ممکن است ولتاژ خروجی به‌طور نادرست کنترل شود.

آموزش تست ترانزیستورها

ترانزیستورهای قدرت، مانند MOSFET ها، در مدارهای سوئیچینگ برای کنترل جریان و ولتاژ به‌کار می‌روند. تست ترانزیستورها باید خارج از مدار انجام شود. برای این کار، مدل‌های PNP و NPN باید به‌طور جداگانه بررسی شوند. استفاده از مولتی‌متر در حالت تست ترانزیستور برای این کار ضروری است. هرگونه خرابی در ترانزیستور می‌تواند باعث اختلال در سوئیچینگ و عملکرد نامناسب مدار شود.

تست ترانسفورماتور

ترانسفورماتور در منابع تغذیه سوئیچینگ برای ایزولاسیون و تغییر سطح ولتاژ به‌کار می‌رود. برای تست ترانسفورماتور، باید از مولتی‌متر برای اندازه‌گیری مقاومت و ولتاژ در پایه‌های ورودی و خروجی استفاده کنید. این بررسی کمک می‌کند تا از صحت عملکرد ترانسفورماتور اطمینان حاصل کنید و در صورت بروز هرگونه مشکل، آن را تعویض کنید.

آموزش تست رگولاتور

رگولاتورها مسئول تنظیم دقیق ولتاژ خروجی هستند. برای تست رگولاتور، ورودی‌ها و خروجی‌های آن باید مورد بررسی قرار گیرند تا مطمئن شوید که ولتاژ خروجی در محدوده صحیح قرار دارد. تست این قسمت به‌ویژه در سیستم‌های حساس، مانند کامپیوترها و تجهیزات مخابراتی، بسیار حیاتی است.

منبع تغذیه سوئیچینگ (SMPS): ساختار، عملکرد و کاربردها

منبع تغذیه سوئیچینگ (Switching Mode Power Supply یا SMPS) یک نوع منبع تغذیه است که با استفاده از سوئیچ‌های نیمه‌هادی و مدارهای پیشرفته کنترل، توان الکتریکی را از ورودی به خروجی با کارایی بالا تبدیل می‌کند. این سیستم‌ها به‌طور گسترده در بسیاری از دستگاه‌های الکترونیکی از جمله کامپیوترها، تلویزیون‌ها، تجهیزات مخابراتی، آداپتورها، سیستم‌های صنعتی و سایر کاربردهای دیجیتال استفاده می‌شوند. در دوره آموزش تعمیرات پاور سوئیچینگ مسیریابی و ولتاژگیری برد را براحتی عملی کار میکنید.

در مقایسه با منابع تغذیه خطی سنتی، SMPS دارای مزایای قابل توجهی مانند کارایی بالا، اندازه کوچک‌تر، وزن کمتر و تولید گرمای کمتر است. همچنین، SMPS ها قادر به تامین ولتاژ و آمپرهای مختلف به‌صورت پایدار و دقیق هستند که آن‌ها را برای کاربردهای مختلف مناسب می‌سازد.

نحوه عملکرد منبع تغذیه سوئیچینگ

در منابع تغذیه سوئیچینگ، برخلاف منابع تغذیه خطی که از ترانسفورماتورهای حجیم و مقاومت‌ها برای کاهش ولتاژ استفاده می‌کنند، از سوئیچ‌های نیمه‌هادی (مانند MOSFET ها) برای قطع و وصل سریع جریان استفاده می‌شود. این سوئیچینگ سریع باعث تولید جریان‌های پالسی می‌شود که پس از پردازش توسط مدارهای فیلتر و اصلاح‌کننده، به ولتاژ DC مورد نظر تبدیل می‌شود.

عملکرد SMPS به‌طور کلی در مراحل زیر انجام می‌شود:

• ورودی AC: ولتاژ متناوب از شبکه برق وارد منبع تغذیه می‌شود.

• یکسوکننده (Rectifier): ولتاژ AC از طریق یک پل دیودی به ولتاژ DC یکسو می‌شود.

• فیلتر EMI: نویزهای الکترومغناطیسی (EMI) ورودی کاهش می‌یابند.

• مدار سوئیچینگ: با استفاده از ترانزیستورهای MOSFET، ولتاژ DC به سیگنال‌های فرکانس بالا (پالس‌ها) تبدیل می‌شود.

• ترانسفورماتور: این سیگنال‌ها از طریق ترانسفورماتورهای فرکانس بالا به ولتاژ خروجی تبدیل می‌شود.

• دیودهای شاتکی: سیگنال‌های خروجی به DC یکسو می‌شوند.

• خازن خروجی: ولتاژ DC خروجی صاف شده و تثبیت می‌شود.

اجزای اصلی منبع تغذیه سوئیچینگ

1. ورودی AC و فیلتر EMI

ورودی AC از طریق فیلتر EMI به مدار وارد می‌شود. این فیلتر از ترکیب سلف‌ها و خازن‌ها تشکیل می‌شود که وظیفه آن حذف نویزهای الکترومغناطیسی است که می‌توانند عملکرد سایر قطعات را مختل کنند. همچنین این فیلتر باعث کاهش تداخل‌های الکترومغناطیسی ناشی از موتورهای الکتریکی یا سیستم‌های حرارتی می‌شود.

2. یکسوکننده پل دیودی

پس از عبور از فیلتر EMI، ولتاژ AC از طریق پل دیودی به DC یکسو می‌شود. در این مرحله، ولتاژ AC ورودی به جریان DC تبدیل می‌شود که توسط خازن‌های ورودی صاف می‌گردد.

3. مدار سوئیچینگ (PWM Controller)

مدار سوئیچینگ مسئول کنترل زمان روشن و خاموش شدن ترانزیستورهای MOSFET است. این سیستم به‌وسیله تکنیک‌های مدولاسیون عرض پالس (PWM) سیگنال‌های فرکانس بالا تولید می‌کند که به ترانسفورماتور ارسال می‌شوند. عملکرد دقیق این مدار برای تنظیم صحیح ولتاژ خروجی اهمیت فراوانی دارد.

4. ترانسفورماتور فرکانس بالا

ترانسفورماتور در طراحی SMPS برای ایزولاسیون و تبدیل ولتاژ به سطح مطلوب استفاده می‌شود. این ترانسفورماتورها نسبت به ترانسفورماتورهای سنتی کوچک‌تر بوده و می‌توانند در فرکانس‌های بالا کار کنند، که باعث کاهش اندازه و وزن کلی منبع تغذیه می‌شود.

5. دیودهای شاتکی

دیودهای شاتکی برای یکسوسازی ولتاژ AC به DC در خروجی استفاده می‌شوند. این دیودها سرعت سوئیچینگ بالایی دارند و دارای افت ولتاژ کمتری هستند که باعث کاهش تلفات و بهبود کارایی می‌شود.

6. خازن خروجی

خازن‌های خروجی، که معمولاً از نوع الکترولیتی یا پلی‌استر هستند، برای صاف کردن ولتاژ DC خروجی و کاهش ریپل (نوسانات ولتاژ) استفاده می‌شوند. این خازن‌ها نقش اساسی در پایداری و دقت ولتاژ خروجی ایفا می‌کنند.

7. هیت‌سینک و فن‌ها

از آنجا که ترانزیستورهای MOSFET و دیگر قطعات در جریان کار خود حرارت زیادی تولید می‌کنند، استفاده از هیت‌سینک‌ها و فن‌ها برای جلوگیری از داغ شدن بیش از حد ضروری است. این قطعات حرارت تولید شده را از سیستم دفع می‌کنند و به عملکرد بهینه SMPS کمک می‌کنند.

مزایای منبع تغذیه سوئیچینگ

1. بازدهی بالا:
   منبع تغذیه سوئیچینگ به‌دلیل استفاده از سوئیچ‌های نیمه‌هادی با تلفات کم و مدارهای پیشرفته کنترل، می‌تواند تا ۹۵٪ یا بیشتر بازدهی داشته باشد. این کارایی بالا باعث کاهش مصرف انرژی و بهبود عملکرد سیستم‌ها می‌شود.

2. اندازه کوچک و وزن کم:
   به‌دلیل استفاده از ترانسفورماتورهای فرکانس بالا و قطعات کوچک‌تر، منابع تغذیه سوئیچینگ نسبت به منابع تغذیه خطی بسیار کوچک‌تر و سبک‌تر هستند.

3. تولید گرمای کمتر:
   به‌دلیل بازدهی بالا و کاهش تلفات انرژی، منابع تغذیه سوئیچینگ گرمای کمتری تولید می‌کنند که این ویژگی باعث کاهش نیاز به هیت‌سینک‌های بزرگ و کاهش خطر خرابی به دلیل گرما می‌شود.

4. قابلیت تنظیم ولتاژ خروجی:
   با استفاده از تکنیک‌های PWM، منابع تغذیه سوئیچینگ قادر به تنظیم دقیق ولتاژ و جریان خروجی هستند که این ویژگی به‌ویژه در دستگاه‌های حساس الکترونیکی اهمیت زیادی دارد.

خرابی‌های رایج و روش‌های تعمیر

1. عدم خروجی ولتاژ

• علت: سوختگی فیوز، ترانزیستورهای MOSFET یا دیودهای شاتکی.

• روش تعمیر: بررسی دقیق مدار با استفاده از مولتی‌متر و تعویض قطعات معیوب مانند ترانزیستورها و دیودهای شاتکی.

2. نوسان ولتاژ خروجی

• علت: خرابی خازن‌های ورودی یا خروجی، یا مدار کنترل PWM.

• روش تعمیر: تست و تعویض خازن‌های معیوب، بررسی عملکرد مدار PWM برای تنظیم دقیق ولتاژ.

3. داغ شدن بیش از حد

• علت: بار بیش از حد، خرابی هیت‌سینک یا فن.

• روش تعمیر: بررسی سیستم خنک‌کننده و تعویض قطعات معیوب. همچنین، بهینه‌سازی بار و استفاده از هیت‌سینک‌های مناسب ضروری است.

4. صدای نویز یا سوت کشیدن

• علت: خرابی خازن‌ها یا عملکرد نامناسب مدار PWM.

• روش تعمیر: تعویض خازن‌های معیوب و بررسی عملکرد مدار PWM. صدای نویز معمولاً نشانه‌ای از اختلال در مدولاسیون عرض پالس است.

ابزارهای مورد نیاز برای تعمیر

• مولتی‌متر دیجیتال: برای اندازه‌گیری ولتاژ، جریان و تست قطعات مختلف.

• هویه و سیم لحیم: برای تعویض قطعات آسیب‌دیده.

• اسپری تمیزکننده مدار: برای از بین بردن گرد و غبار و مواد زاید از مدار.

• منبع تغذیه متغیر: برای تست عملکرد خروجی و ولتاژ مدار.

پیشگیری از خرابی منبع تغذیه

• استفاده از محافظ برق و فیلترهای EMI: برای جلوگیری از نوسانات برق و نویزهای الکترومغناطیسی.

• تمیز کردن دوره‌ای برد مدار: برای جلوگیری از اتصالات ناخواسته و حفظ عملکرد بهینه مدار.

• بررسی سلامت قطعات به‌طور منظم: خازن‌ها، ترانزیستورها و دیودها را برای جلوگیری از خرابی‌های پیشرفته چک کنید.

• استفاده از قطعات باکیفیت: در تعمیرات و نگهداری، از قطعات اصلی و باکیفیت استفاده کنید تا عمر مفید SMPS را افزایش دهید.

منبع تغذیه سوئیچینگ به‌عنوان یکی از اجزای کلیدی در بسیاری از دستگاه‌های الکترونیکی و صنعتی نقش حیاتی دارد. تعمیرات پاور و درک صحیح از عملکرد، اجزاء و تعمیر این دستگاه‌ها برای مهندسان و تعمیرکاران ضروری است. با آگاهی از روش‌های عیب‌یابی و تعمیرات پیشرفته، می‌توان عملکرد بهینه این سیستم‌ها را حفظ کرده و از خرابی‌های احتمالی جلوگیری کرد.
