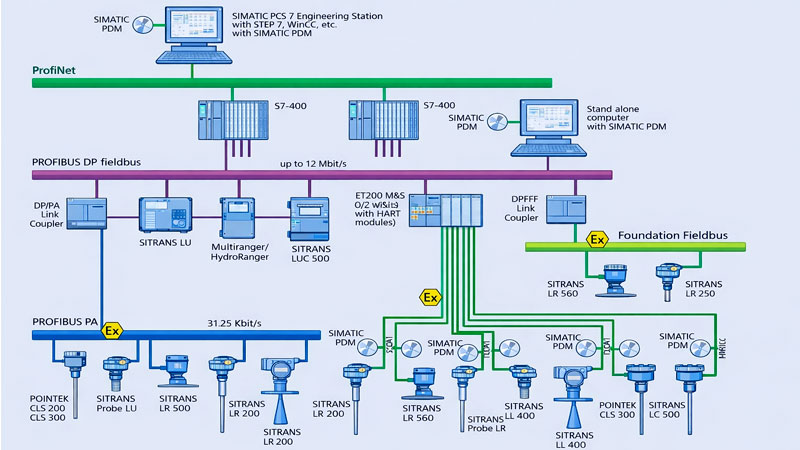

شبکه پروفیباس PLC: کلید اتوماسیون صنعتی پیشرفته
پروفیباس (Profibus) یا پروتکل فیلد باس فرآیند، یک استاندارد ارتباطی میدانی در اتوماسیون صنعتی است که ارتباطات بین سیستمهای کنترل اتوماسیون و دستگاههای غیرمتمرکز مانند حسگرها، محرکها و رمزگذارها را تسهیل میکند. این پروتکل از کابل باس برای انتقال دادهها استفاده کرده و در صنایع مختلف مانند تولید، فرآیند و اتوماسیون ساختمان بهطور گستردهای به کار میرود. پروفیباس یک شبکه فیلد باس باز و مستقل از فروشنده است که ارتباط بین دستگاههای سازندگان مختلف را بدون نیاز به تنظیمات خاص رابط امکانپذیر میسازد.
معرفی شبکه پروفیباس PLC
پروفیباس مطابق با استانداردهای EN 50 170 و EN 50254 طراحی شده است و از آن برای انتقال دادههای حیاتی با سرعت بالا و انجام کارهای پیچیده ارتباطی در سطح گسترده استفاده میشود. این پروتکل در سه نسخه مختلف سازگار به بازار ارائه شده که هرکدام برای کاربردهای خاص در زمینههای صنعتی و اتوماسیون طراحی شدهاند. پروفیباس بهعنوان یک راهکار استاندارد و منبع باز، امکانات پیشرفتهای برای اتصال دستگاهها در شبکههای صنعتی فراهم میآورد.
پروفایلهای پروفیباس (Profibus)
شبکه پروفیباس دارای پروفایلهای مختلفی است که شامل پروفایلهای ارتباطی، فیزیکی و کاربردی میباشد. این پروفایلها در تعیین چگونگی ارتباطات، انتقال دادهها و ویژگیهای فنی سیستمهای پروفیباس نقش مهمی دارند.
پروفایل ارتباطی پروفیباس
پروفایلهای ارتباطی پروفیباس روشهایی را برای انتقال دادهها بهصورت سریال از طریق رسانههای انتقال رایج تعریف میکنند. این پروفایلها شامل موارد زیر هستند:
-
پروفیباس-DP: این نسخه برای ارتباط سریع و ارزان بین سیستمهای کنترل اتوماسیون و I/O توزیعشده طراحی شده است. پروفیباس-DP برای جایگزینی سیگنالهای موازی مانند 24 ولت یا 0-20 میلیآمپر استفاده میشود.
-
پروفیباس-PA: بهطور خاص برای اتوماسیون فرآیند طراحی شده است و ارتباط سنسورها و محرکها را در مناطق ایمن و خط باس مشترک ممکن میسازد. این پروفایل با استفاده از تکنولوژی 2 سیمی و طبق استاندارد IEC 1158-2 برای انتقال داده و برق مناسب است.
-
پروفیباس-FMS: یک راهحل همهمنظوره برای ارتباطات سطح سلولی است که انعطافپذیری بالایی را در انجام کارهای ارتباطی پیچیده فراهم میکند.
پروفایل فیزیکی پروفیباس
پروفایل فیزیکی پروفیباس به فناوری انتقال مورد استفاده برای ارتباطات میدانی اشاره دارد. در اتوماسیون فرآیند علاوه بر نیاز به قابلیت اطمینان بالا و فواصل طولانی، الزامات دیگری همچون عملیات در مناطق خطرناک و انتقال داده و انرژی در یک کابل نیز باید در نظر گرفته شوند. مهمترین روشهای انتقال موجود برای پروفیباس عبارتند از:
-
انتقال RS-485: مناسب برای اتوماسیون تولید
-
انتقال IEC 1158-2: برای اتوماسیون فرآیند
-
فیبر نوری: به منظور افزایش ایمنی و کاهش تداخل در فواصل شبکه بزرگ
در آینده، استفاده از اجزای اترنت تجاری با سرعتهای 10 و 100 مگابیت بر ثانیه بهعنوان لایه فیزیکی پروفیباس در نظر گرفته شده است.
پروفایلهای کاربردی پروفیباس
پروفایلهای کاربردی پروفیباس ارتباط پروتکلها با فناوری انتقال را توصیف میکنند. این پروفایلها رفتار دستگاههای میدانی را در حین ارتباط از طریق پروفیباس مشخص میسازند. مهمترین پروفایل کاربردی در پروفیباس، پروفایل PA است که پارامترها و عملکرد دستگاههای اتوماسیون فرآیند مانند مبدلهای اندازهگیری، دریچهها و موقعیتدهندهها را تعریف میکند. پروفایلهای دیگری نیز برای درایوهای با سرعت متغیر، HMI و انکدرها وجود دارند که رفتار دستگاههای مختلف را مستقل از فروشنده و با قابلیت پیکربندی گسترده تعیین میکنند.
ویژگیهای اساسی پروفیباس (Profibus)
پروفیباس بهعنوان یک سیستم فیلدباس سریالی مشخصات فنی و عملکردی را برای کنترلکنندههای دیجیتال غیرمتمرکز فراهم میکند که امکان اتصال دستگاهها از سطح میدان به سطح سلول را ایجاد میسازد. در این شبکه، پروفیباس بین دو نوع دستگاه Master و Slave تمایز قائل میشود.
دستگاههای Master نقش اصلی در ارتباطات داده در باس را ایفا میکنند. این دستگاهها میتوانند پیامها را بدون درخواست خارجی ارسال کنند، مشروط بر اینکه اجازه دسترسی به باس (توکن) در اختیار داشته باشند. دستگاههای Master در پروتکل پروفیباس بهعنوان ایستگاههای فعال شناخته میشوند و میتوانند ارتباطات را مدیریت کنند.
دستگاههای Slave دستگاههای جانبی هستند که معمولاً شامل دستگاههای ورودی/خروجی، سوپاپها، درایوها و فرستندههای اندازهگیری میباشند. این دستگاهها دسترسی به باس ندارند و تنها قادرند پیامهای دریافتی را تأیید کنند یا در صورت نیاز، پیامهایی به Master ارسال کنند. دستگاههای Slave بهعنوان ایستگاههای غیرفعال شناخته میشوند. پیادهسازی این دستگاهها معمولاً بسیار مقرون به صرفه است زیرا تنها نیاز به بخشی از پروتکل باس دارند.
معماری پروتکل پروفیباس (Profibus)
پروفیباس بر اساس استانداردهای بینالمللی شناختهشده طراحی شده است و معماری آن مطابق با مدل مرجع OSI و استاندارد ISO 7498 است. در این مدل، هر لایه انتقال، وظایف دقیقی را بر عهده دارد که بهطور مشخص به عملکرد شبکه کمک میکند.
لایه 1 (لایه فیزیکی): این لایه ویژگیهای انتقال فیزیکی را تعریف میکند. در واقع، لایه فیزیکی مسئول استقرار و انجام ارتباطات در سطح سختافزار است.
لایه 2 (لایه پیوند داده): این لایه مسئول پروتکل دسترسی به باس است و نحوه ارسال دادهها و مدیریت خطاها در انتقال اطلاعات بین دستگاهها را تعیین میکند.
لایه 7 (لایه کاربرد): در این لایه، توابع کاربردی پروفیباس تعریف میشود که ارتباطات خاص بین دستگاههای مختلف را مدیریت میکند و دادهها را برای استفاده در برنامههای خاص ارسال و دریافت میکند.
این ساختار لایهای باعث میشود که پروفیباس یک پروتکل استاندارد و قابل اعتماد برای اتصال دستگاهها در سیستمهای اتوماسیون صنعتی باشد.
اهمیت پروتکل پروفیباس در صنایع
پروتکل پروفیباس در بسیاری از محصولات صنعتی مانند PLC، درایوها و سازندگان ابزار بهعنوان یک استاندارد ارتباطی استفاده میشود. یکی از مزایای اصلی استفاده از پروفیباس این است که برای هر برنامه کاربردی میتوان از یک راهحل یکپارچه، موجودی یکسان و بخشهای دانش مشترک استفاده کرد. این ویژگی به سادهسازی فرآیندها و کاهش هزینهها کمک میکند، زیرا نیازی به تنظیمات پیچیده و تخصیص منابع مختلف برای هر نوع کاربرد نیست.
پروفیباس با سرعت 12 مگابیت در ثانیه قادر به انتقال دادهها است، که آن را به سریعترین فیلد باس در جهان اتوماسیون تبدیل میکند. این سرعت بالا در کنار ساختار master-slave، به سیستمهای اتوماسیون این امکان را میدهد که دادهها را بهطور کارآمد و با دقت بالا انتقال دهند. در این مدل، یک Master ارتباط را کنترل کرده و دادهها را از طریق Slave به ایستگاههای دیگر در یک سیستم بسته منتقل میکند. این ساختار باعث افزایش کارایی و کاهش پیچیدگی در شبکههای صنعتی میشود.
استانداردهای مرجع
ارتباط پروفیباس در IEC 61158 و IEC 61784 مشخص شده است. این استانداردها جزئیات نحوه ارتباط هر دستگاه و توصیف ایمنی تبادل داده را مشخص میکنند.
📡 IEC 61158 (ارتباطات دادههای دیجیتال برای اندازهگیری و کنترل – لایههای ارتباطی)
🔗 IEC 61784-1 (نمایههای ارتباطی)
🌐 IEC 61784-2 (Realtime Ethernet RTE)
🔒 IEC 61784-3 (ارتباطات ایمنی)
🛡️ IEC 61784-4 (امنیت)
🔧 IEC 61784-5 (نصب)
چک لیست پارامترهای مهم طی راهاندازی شبکه پروفیباس
⚡ قطبیت سیم پروفیباس (A=سبز، B=قرمز) باید درست باشد.
🔢 از حداکثر 32 دستگاه یا کمتر در هر بخش اطمینان حاصل کنید.
🚫 از خطوط شاخه خودداری کنید.
🔌 فقط از کابل و کانکتورهای پروفیباس استفاده کنید.
⚙️ سرعت انتقال (نرخ Baud) کافی با توجه به طول کابل تنظیم شده است.
🔍 اطمینان حاصل کنید که آدرس هر گره به درستی تعریف شده است.
🔒 کابل را از اتصال کوتاه و قطع شدن محافظت کنید.
↔️ در صورت سرعت انتقال بیشتر، حداقل فاصله بین دو دستگاه باید حداقل یک متر باشد.
📡 چندین کابل پروفیباس که در داخل یک مجرای فلزی قرار داده شدهاند، رفتار خوبی را در هنگام درگیر شدن EMC نشان میدهند.
🚷 یک دستگاه Slave نمیتواند دو Master داشته باشد.
مشکلات رایج در شبکه پروفیباس در کارخانهها
برخی از مشکلات رایج در شبکه پروفیباس که ممکن است در کارخانهها مشاهده شوند، شامل موارد زیر است:
-
خطای BF (Bus Fault) که معمولاً با تکان خوردن کابل یا تغییر بار خط ظاهر یا محو میشود.
-
خطای SF در PLC که با افت عملکرد نودها همراه است.
-
توقفهای مقطعی که پس از ریست یا خاموش/روشن کردن موقتاً بهبود مییابد.
-
افت ارتباط در نزدیکی اینورترها یا هنگام استارت موتورهای بزرگ.
-
شبکهای که کار میکند اما مستند نیست و با هر توسعه کوچک به مشکل میخورد.
-
تعویض قطعه/ماژول و از کار افتادن شبکه به دلیل تنظیمات یا آدرسدهی نامعلوم.
این مشکلات معمولاً قابل حل و پایداری هستند با تنظیمات صحیح و رفع مشکلات شبکه.
سوالات متداول خدمات شبکه پروفیباس
آیا پروفیباس هنوز برای کارخانهها مناسب است؟
⚙️ اگر سیستم شما بر پایه پروفیباس است و تجهیزات اصلی شما به آن متصل هستند، پایداری و بهینهسازی شبکه موجود معمولاً سریعتر و کمهزینهتر از جایگزینی کامل است.
چرا با خرابی یک بخش، چندین نود از دسترس خارج میشوند؟
🔧 شبکه پروفیباس به کیفیت مسیر ارتباط حساس است. ترمینیشن اشتباه، کانکتور معیوب، شیلد ناقص یا نویز میتواند باعث اختلال همزمان در چند نود شود. به همین دلیل، عیبیابی ریشهای ضروری است.
آیا امکان عیبیابی از راه دور وجود دارد؟
📡 برای تشخیص اولیه و برخی تستهای ساده بله، اما برای اصلاحات فیزیکی مانند کابل، کانکتور، ترمینیشن یا مسیرها، معمولاً نیاز به بازدید حضوری برای اطمینان از نتیجه قطعی داریم.
برای برآورد هزینه به چه اطلاعاتی نیاز دارید؟
💡 مدل PLC/CPU، تعداد نودها، طول تقریبی باس، نوع تجهیزات (مانند Remote I/O، Drive، Instrument) و شرح خطا (BF/SF یا قطعوصل). عکسهای تابلو و کانکتورها نیز کمک زیادی به برآورد دقیق هزینه میکند.
