مقدار اهم سنسور یخچال چقدر است؟ جدول استاندارد + خرابی NTC

سنسورهای یخچال فریزر در بیشتر مدل‌های امروزی از نوع ترمیستور NTC هستند و در چند نقطه کلیدی نصب می‌شوند: سنسور دمای کابین یخچال (کنترل دمای محفظه)، سنسور دمای فریزر (پایداری سرمای زیر صفر)، سنسور اواپراتور/دیفراست (تشخیص یخ‌زدگی و زمان مناسب برفک‌زدایی)، و در برخی دستگاه‌ها سنسور محیط یا سنسور دمپر (کنترل ورود هوای سرد). عملکرد همه این سنسورها بر پایه تغییر مقاومت الکتریکی با تغییر دماست؛ یعنی هرچه دما پایین‌تر برود، معمولاً اهم سنسور NTC بیشتر می‌شود و برد با خواندن این تغییرات، فرمان‌های دقیق برای کمپرسور، فن‌ها، دمپر و هیتر دیفراست را صادر می‌کند.

آموزش انواع سنسور یخچال

اندازه‌گیری اهم سنسور یخچال یکی از دقیق‌ترین روش‌ها برای تشخیص سلامت سنسور است، چون خرابی سنسور فقط به «قطع شدن» محدود نیست؛ گاهی سنسور خطای عددی می‌دهد (Drift) و برد دما را اشتباه تفسیر می‌کند. نتیجه این خطا می‌تواند سرد نکردن یخچال، یکسره کار کردن موتور، یخ‌زدگی شدید اواپراتور، عمل نکردن دیفراست، یا نمایش ارور سنسور روی پنل باشد. به همین دلیل تکنسین‌ها قبل از تعویض برد، کمپرسور یا قطعات گران، ابتدا مقاومت سنسور را با مقدار استاندارد مقایسه می‌کنند تا مشخص شود مشکل از سنسور، سیم‌کشی سنسور، سوکت‌ها یا خود برد است.

برای تست اهم سنسور یخچال فریزر روش استاندارد این است که ابتدا برق دستگاه قطع شود، سپس سوکت سنسور از برد جدا گردد و با مولتی‌متر روی حالت Ω، مقدار مقاومت در دمای محیط اندازه‌گیری شود. بعد برای تست دقیق‌تر، سنسور را کمی سرد (مثلاً با قرار دادن در آب سرد/یخ) و کمی گرم (با هوای گرم ملایم) می‌کنند تا تغییرات مقاومت بررسی شود؛ سنسور سالم باید تغییر پله‌ای و منطقی نشان دهد و عدد ثابت یا جهشی غیرعادی نداشته باشد. در مرحله بعد عدد به‌دست‌آمده با جدول اهم سنسور یخچال برندهای مختلف مقایسه می‌شود؛ چون بعضی برندها از سنسورهای 5K، 10K، 15K یا مقادیر اختصاصی استفاده می‌کنند و اختلاف کوچک یا بزرگ خارج از محدوده می‌تواند علت ایراد باشد. مشکلات رایج مرتبط با اهم سنسور هم شامل قطعی یا اتصال کوتاه سنسور، اکسید شدن سوکت و فیش‌ها، آسیب‌دیدگی سیم در مسیر، یا نشتی رطوبت داخل سنسور است که باعث خطای اندازه‌گیری و عملکرد نادرست سرمایش می‌شود.

اهم سنسور یخچال چیست؟

اهم سنسور یخچال یعنی مقدار مقاومت الکتریکی سنسور دما که با واحد Ω (Ohm) اندازه‌گیری می‌شود. این مقدار در یخچال‌های جدید به‌عنوان «زبان ارتباطی» بین سنسور دما و برد الکترونیکی یخچال عمل می‌کند؛ یعنی برد با خواندن مقاومت سنسور، دمای واقعی کابین را تشخیص می‌دهد و بر اساس آن فرمان‌های لازم برای روشن/خاموش شدن کمپرسور، فعال شدن فن اواپراتور و مدیریت سیستم دیفراست (برفک‌زدایی) را صادر می‌کند. اگر مقدار اهم سنسور خارج از استاندارد باشد، برد دما را اشتباه تفسیر می‌کند و نتیجه‌اش می‌تواند سرد نکردن یخچال، یخ‌زدگی شدید، یکسره کار کردن موتور یا نمایش ارور سنسور یخچال باشد.

مقاومت سنسور دما NTC/PTC و نقش آن در تنظیم سرمایش

🔍 تفاوت NTC و PTC در یخچال

• ✅ NTC (رایج‌ترین سنسور یخچال): با افزایش دما → مقاومت کاهش می‌یابد

• ✅ PTC (کمتر رایج): با افزایش دما → مقاومت افزایش می‌یابد

⚠️ هشدار مهم: مقدار اهم سنسور باید در دمای مشخص (مثلاً 25°C) در بازه استاندارد باشد؛ اختلاف زیاد یعنی خرابی سنسور، قطعی، اتصال کوتاه یا مشکل در سوکت و سیم‌کشی.

انواع سنسور یخچال فریزر

در یخچال فریزرهای دیجیتال و ساید، چند سنسور کلیدی وجود دارد که هرکدام روی یک بخش از کنترل دمای یخچال اثر مستقیم دارند:

🟦 سنسور دمای کابین یخچال (Fridge Sensor)

• کنترل دمای محفظه یخچال و جلوگیری از گرم شدن یخچال یا سرد شدن بیش از حد

🟦 سنسور دمای فریزر (Freezer Sensor)

• ثابت نگه داشتن سرمای زیر صفر و کنترل عملکرد فریزر

🟦 سنسور اواپراتور/دیفراست (Defrost / Evaporator Sensor)

• تشخیص یخ‌زدگی و زمان مناسب برفک‌زدایی

• جلوگیری از برفک سنگین و اختلال در گردش هوا

🟦 سنسور دمای محیط (Ambient Sensor)

• تنظیم عملکرد دستگاه متناسب با دمای اطراف (به‌خصوص در زمستان/تابستان)

🟦 سنسور دمای کمپرسور (Compressor Temp Sensor)

• محافظت از موتور در برابر داغ شدن کمپرسور و قطع به‌موقع برای جلوگیری از سوختگی

🟦 سنسور درب (Door Sensor)

• آلارم باز ماندن درب، کنترل چراغ، و در برخی مدل‌ها مدیریت فن/مصرف انرژی

🟦 سنسور دیسپنسر/آبسردکن (Dispenser Sensor)

• فعال‌سازی آب/یخ هنگام قرار دادن لیوان (در مدل‌های مجهز)

⚠️ نکته حرفه‌ای: هرگز سنسور با اهم متفاوت یا نوع متفاوت (NTC/PTC) را جایگزین نکنید؛ چون ممکن است باعث خطای برد، اختلال در دیفراست و فشار به کمپرسور شود.

چرا باید اهم سنسور یخچال را اندازه بگیریم؟

اندازه‌گیری اهم سنسور دمای یخچال یکی از بهترین روش‌ها برای تشخیص سریع خرابی است، چون قبل از تعویض قطعات گران مثل برد یا کمپرسور، مشخص می‌کند مشکل از سنسور است یا نه.

✅ مزایای تست اهم سنسور:

🧪 تست سلامت سنسور و تشخیص قطعی یا اتصالی

❄️ جلوگیری از خطای برد در تنظیم دمای یخچال

🔧 عیب‌یابی مشکلاتی مثل:

• سرد نکردن یخچال فریزر

• یخ زدن اواپراتور

• کارکرد یکسره موتور یخچال

• ارور سنسور روی نمایشگر

💰 کاهش هزینه تعمیر با جلوگیری از تعویض اشتباه برد یا کمپرسور

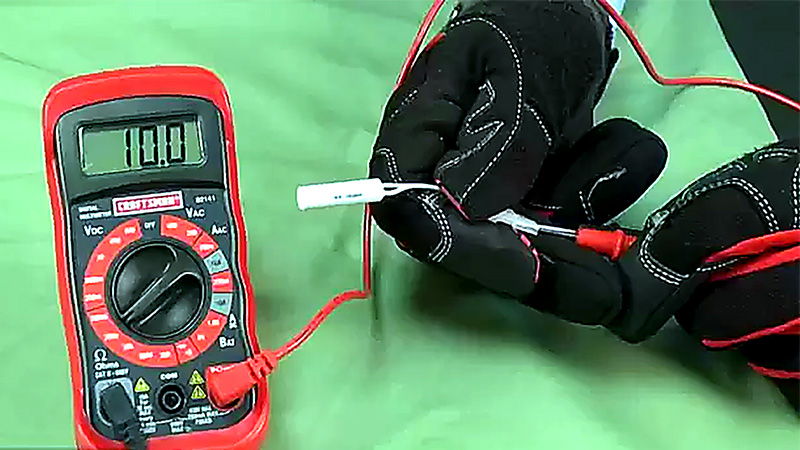

نحوه تست اهم سنسور یخچال فریزر با مولتی‌متر

برای تست دقیق، باید مقاومت سنسور را خارج از مدار اندازه بگیرید:

🔌 یخچال را از برق بکشید

📍 سنسور را پیدا کنید (داخل کابین یا نزدیک اواپراتور)

🔧 قاب سنسور را باز کنید و سوکت را از برد جدا کنید

🎛 مولتی‌متر را روی حالت Ω و رنج KΩ تنظیم کنید

🧲 پراب‌ها را به دو سر سنسور بزنید و عدد را یادداشت کنید

🧊 سنسور را در آب یخ قرار دهید و دوباره مقدار را بگیرید

🌡 سپس در دمای محیط تست کنید؛ سنسور سالم باید تغییر مقاومت منطقی داشته باشد

⚠️ اگر عدد ثابت بماند یا جهش غیرعادی داشته باشد، سنسور یا مسیر اتصال آن مشکل دارد.

جدول اهم سنسور یخچال برندهای مختلف (مرجع عمومی در 25°C)

⚠️ توجه: بعضی مدل‌ها سنسور اختصاصی دارند؛ مرجع اصلی همیشه دفترچه فنی/برچسب نقشه سیم‌کشی همان مدل است.

✅ نکته: اگر عدد اندازه‌گیری شده با جدول اختلاف دارد، قبل از تعویض سنسور، سوکت سنسور، سیم‌کشی و اکسید شدن فیش‌ها را بررسی کنید.

مشکلات رایج مربوط به اهم سنسور یخچال

1) 📉 انحراف اهم سنسور (Drift)

• برد دما را اشتباه می‌خواند

• ✅ نتیجه: نوسان دما، سرد شدن بیش از حد یا گرم شدن کابین

2) ⛔ قطعی سنسور (OL / مقاومت خیلی بالا)

• مولتی‌متر OL یا عدد بسیار بزرگ نشان می‌دهد

• ✅ نتیجه: ارور سنسور، یا توقف کمپرسور در برخی مدل‌ها

3) ⚡ اتصال کوتاه (نزدیک صفر اهم)

• مقاومت بسیار کم یا صفر

• ✅ نتیجه: برد فکر می‌کند دما خیلی پایین است → کمپرسور قطع می‌شود → یخچال سرد نمی‌کند

4) 🌡 عدم تغییر مقاومت با تغییر دما

• سنسور در آب یخ و دمای محیط تقریباً یک عدد نشان می‌دهد

• ✅ نتیجه: کنترل دما مختل و کارکرد غیرطبیعی دستگاه

5) 🔌 خرابی سوکت/کانکتور سنسور (خیلی شایع!)

• عدد اهم نوسانی و متغیر

• ✅ نتیجه: قطع و وصل اشتباه کمپرسور + افزایش مصرف برق

• 🔧 راهکار: تمیزکاری سوکت، بررسی شل بودن فیش، تست مسیر سیم

سوالات متداول درباره اهم سنسور یخچال و تست ترمیستور

اهم سنسور یخچال چیست و چه کاربردی دارد؟
❄️ اهم سنسور یخچال یعنی مقدار مقاومت الکتریکی سنسور دما (معمولاً ترمیستور NTC) که برد با خواندن آن، دمای واقعی کابین را تشخیص می‌دهد. این عدد مستقیماً روی عملکرد کمپرسور، فن اواپراتور، دمپر و دیفراست اثر دارد؛ بنابراین اگر اهم سنسور اشتباه باشد، یخچال ممکن است سرد نکند، بیش از حد سرد کند، برفک سنگین بزند یا ارور سنسور بدهد.

چگونه می‌توان اهم سنسور یخچال را بررسی کرد؟
❄️ برای بررسی دقیق، ابتدا یخچال را از برق بکشید، سپس سوکت سنسور را از برد جدا کنید (تست باید خارج از مدار باشد). مولتی‌متر را روی حالت Ω و رنج KΩ بگذارید و پراب‌ها را به دو سر سنسور بزنید. عدد به‌دست‌آمده را با جدول استاندارد همان مدل/برند مقایسه کنید. برای اطمینان بیشتر، سنسور را در آب یخ و سپس در دمای محیط تست کنید؛ سنسور سالم باید تغییر مقاومت منطقی داشته باشد.

سنسور یخچال چند کیلو اهم است؟
❄️ مقدار دقیق به برند و مدل بستگی دارد، اما رایج‌ترین سنسورها در یخچال‌ها معمولاً 2KΩ، 5KΩ یا 10KΩ در دمای 25°C هستند. بعضی برندها یا مدل‌های خاص ممکن است مقادیر متفاوتی داشته باشند (مثلاً بالاتر یا اختصاصی). معیار نهایی همیشه مشخصات فنی همان یخچال است.

چرا مقدار اهم سنسور یخچال تغییر می‌کند؟
❄️ چون سنسور دما از نوع ترمیستور است و مقاومت آن «تابع دما»ست. در سنسورهای NTC با افزایش دما، اهم کاهش پیدا می‌کند و با سرد شدن محیط، اهم بالا می‌رود. اگر تغییرات اهم غیرطبیعی باشد، علت می‌تواند خرابی داخلی ترمیستور، نفوذ رطوبت، فرسودگی، اکسید شدن سوکت، قطعی یا اتصالی در سیم‌کشی باشد.

مقدار اهم غیرعادی سنسور چه عددی است؟
❄️ «غیرعادی» یعنی عددی که با استاندارد سنسور در همان دما هم‌خوانی ندارد. اما چند حالت هشداردهنده بسیار رایج است:

• OL / بی‌نهایت یا خیلی بالا ⇒ معمولاً قطعی سنسور یا قطع شدن مسیر

• نزدیک صفر اهم ⇒ معمولاً اتصال کوتاه سنسور یا اتصالی در سیم‌ها

• عدد ثابت در آب یخ و دمای محیط ⇒ سنسور حساسیت دمایی ندارد یا خراب است
  در حالت حرفه‌ای، حتی اگر عدد «وجود داشته باشد» ولی از بازه استاندارد همان مدل خیلی فاصله داشته باشد، سنسور یا اتصالاتش مشکوک است.

آیا مقدار اهم سنسور همه برندهای یخچال یکسان است؟
❄️ خیر. هر برند (و حتی هر سری از یک برند) ممکن است از سنسور با مقدار KΩ متفاوت استفاده کند. به همین دلیل هنگام عیب‌یابی یا تعویض سنسور، باید مقدار اهم را با جدول یا نقشه فنی همان برند و مدل تطبیق داد؛ استفاده از سنسور «مشابه ولی غیرهمسان» می‌تواند باعث خطای دمایی برد، دیفراست اشتباه و فشار به کمپرسور شود.
